SKC智能知识管理系统-设计分享之知识聚类图谱

SKC 知识聚类图谱设计文档

状态：Accepted · 2026-07-06（头部规范化 2026-07-10）归属：2-knowledge/ · 唯一权威（标签共现图谱建边/查询/双层展示）读者：改 TagRelationServiceImpl 建边/查询逻辑、改 WebRelationController 接口、排查"某个标签为什么没入图 / 总图看不到某主题 / 下钻拿不到知识"、评估把语义/向量增强层接入的开发者 不重复：

标签本体 CRUD / 类别 / 分型枚举 FarmTagLevelEnum 语义 → 见 tag-domain.md

getUserReadKnowids 实现与"用户可读集合"心智模型 → 见 know-permission.md、../0-overview/permission-model.md

F2Event 事件机制本身（谁发谁收、afterCommit 时机）→ 见 ../0-overview/event-bus.md

Lucene 索引与"下钻知识列表"过滤 → 见 ../1-platform/lucene-index-design.md

标签选择弹窗（tag_form.vue）→ 见 tag-select-dialog-design.md

涉及模块：farm2-skc-know（标签/类别/知识、分型枚举与缓存）、farm2-view（标签关系/图谱构建）、farm2-service（WebRelationController / EventViewHandle）、vue3 前端 relation_graph

原始需求见 ../../requirement/raw/SKC中基于标签共现图谱需求.md

1. 功能概述

知识聚类图谱基于标签共现（tag co-occurrence）构建，把知识库中"经常一起出现的标签"聚成一张网络。整体为双层图谱：

上层 · 知识聚类图谱-总图（主题导航图）：全局 Top-N 核心标签及其共现边。用户从宏观视角看整个知识库有哪些主题、主题间如何关联。
下层 · 知识关系子图（下钻）：点击总图某个标签节点，下钻展示该标签下"当前用户有权访问"的知识，以及知识之间的关系（共享标签 / 同板块）。

核心设计原则：完全无模型、无向量也 100% 可用。全部信号来自结构化数据（标签共现、标签分型、知识板块），不依赖 AI 模型或向量库；模型/向量仅作为未来可插拔增强层预留（见 §11），不影响主体运行。

复制代码

┌───────────────────────────────────────────────────────┐
│  上层：知识聚类图谱-总图（宏观，Top-N 核心标签）           │
│                                                        │
│   ●云原生 ═══ ●K8s        ●客户成功 ── ●onboarding      │
│      ╲       ╱                 │                       │
│       ●微服务                  ●续约                    │
│                                                        │
│   节点 = Top-N 核心标签（按累计共现权重）                │
│   边   = 标签共现权重                                    │
│   上色 = 标签分型（领域/实体/场景/管理）                  │
└───────────────────────┬───────────────────────────────┘
                    点击某标签 ↓ 下钻
┌───────────────────────────────────────────────────────┐
│  下层：知识关系子图（微观，查询期实时算 + 权限过滤）        │
│                                                        │
│   [知识A]──共享标签──[知识B]                             │
│      │                                                 │
│   同板块              [知识C]                           │
│      │                                                 │
│   [知识D]─────────[知识E]                               │
│                                                        │
│   节点 = 知识（仅当前用户有权访问的）                     │
│   边   = 共享标签 / 同板块                               │
└───────────────────────────────────────────────────────┘
Copy

2. 设计决策取舍

本方案是在与业务方多轮讨论后收敛的落地版，对原始需求文档做了关键取舍：

议题	原始需求方案	本方案（最终落地）	理由
标签分级	四级逐标签打级	四级定义在标签类别 `SkcCategory` 上，标签经多对多继承	治理粒度从"上千标签"降到"十几类别"，一线零负担
合法节点池	受控词表	只有归属到"已分级类别"的标签才入图	天然质量闸门，挡住噪声标签
领域联合主键	`(标签名,领域)` 防同名跨域	不做	同名跨域问题未经证实，避免过度设计
图谱形态	单层标签共现网络	双层：上层主题导航 + 下层知识关系子图（下钻）	用户要的是知识，标签只是入口
语义边	RAG 推断边（第二层）	降级为可插拔增强层（向量近邻/RAG），本阶段不实现	SKC 常有无模型部署，核心必须零模型可用
社区发现	自动聚类簇	不做	簇不稳定、可解释性差，体验负担
权限	展示层过滤	下沉到图谱边/节点（上层总图按标签可见性过滤，下层子图按可读知识过滤）	安全内生

3. 标签分型（四级分级）

图谱节点的着色、尺寸、以及"是否入图"，都由标签的分型决定。

3.1 四种分型

FarmTagLevelEnum（farm2-skc-know/.../enums/FarmTagLevelEnum.java）：

枚举	标题	优先级	图谱语义	总图角色	节点色	节点尺寸
`DOMAIN`	领域	1（最高）	图谱骨架	骨架（唯一）	`#5d74c5` 深蓝	45
`ENTITY`	实体	2	具体对象	骨架（唯一）	`#67c23a` 绿	35
`SCENE`	场景	3	应用场景	卫星（可重复）	`#e6a23c` 橙	30
`MANAGE`	管理	4（最低）	管理类标签	卫星（可重复）	`#909399` 灰	25
（无分型 null）	---	---	兜底	不入总图	`#8e9ed7` 浅蓝	30

parse(String) 对非法/空值安全返回 null。

3.2 分型定义在"标签类别"上，而非逐标签

分型字段落在 SkcCategory.taglevel （标签类别）上，标签通过多对多关系（SkcTagCategory）继承其所属类别的分型。

治理粒度：从"上千标签"降到"十几个类别"，一线几乎零负担。管理员给类别打级，下面的标签自动继承入图资格。
入图闸门 ：只有归属到"已设置分型的类别"的标签才会进入图谱 。未归属任何已分级类别的标签（resolveTagLevel 返回 null）天然被挡在图谱之外，作为质量过滤。
多分型取优先级最高：一个标签可能归属多个已分级类别，取优先级数值最小者（领域 > 实体 > 场景 > 管理）作为其显示分型。入图宽松（命中任一已分级类别即入图），显示身份唯一。

3.3 分型解析与缓存

SkcTagServiceImpl.resolveTagLevel(tagId, isByCache)：

查标签关联的全部类别（SkcTagCategory → SkcCategory）。
取其中已分级类别的最高优先级分型（computeTagLevel）。
结果写入缓存 FarmCacheKeys.TAG_LEVEL（30 分钟）。"已算过但不入图"缓存为空串，避免缓存穿透。

缓存在类别分型编辑/删除（SkcCategoryServiceImpl）、标签与类别关系增删改（SkcTagCategoryServiceImpl）时清除，保证分型变更即时生效。

4. 数据模型

4.1 `SKC_TAG_RELATION` --- 聚合共现边表

每对标签一条无向聚合边 （规范化存储，SOURCEID <= TARGETID）。图谱渲染直接读它。

字段	含义
`SOURCEID` / `SOURCENAME`	边一端标签 id / 名称（规范化后字典序较小者）
`TARGETID` / `TARGETNAME`	边另一端标签 id / 名称
`LEVELNUM`	加权后的共现权重（TF-IDF 累加值 × 100 取整存储）
`COOCCURCOUNT`	原始共现知识数（无 TF-IDF 衰减），用于增量维护与运营调试
`RELATIONMODEL`	边来源，共现图谱固定为 `KNOW_TAG`
`NODEMODEL`	节点模型，固定 `TAG`

注：NAME/RELATIONKEY/CUSERKEY 等为旧图谱遗留字段，共现边统一写 NONE，不参与新图谱逻辑。表结构从旧的"每知识每标签对一条明细式"重构为"每标签对全局一条聚合式"，LEVELNUM 从旧的恒为 1 改为持久化加权共现强度。

4.2 `SKC_TAG_COOCCUR_DETAIL` --- 共现溯源明细表

记录每篇知识对每一对标签共现边的贡献，是聚合边的可追溯来源与增量维护基础。

字段	类型	含义
`ID`	varchar(32) PK	主键 UUID32
`KNOWID`	varchar(32)	贡献该共现的知识 id；删除/编辑知识时按此列精确扣减
`TAGA`	varchar(32)	标签对 A（`SkcTag.id`），规范化 `TAGA < TAGB`
`TAGB`	varchar(32)	标签对 B（`SkcTag.id`）
`WEIGHT`	double	该篇对此边的贡献权重（含 TF-IDF 抑制）
`CTIME`	varchar(14)	生成时间 `yyyyMMddHHmmss`

索引：idx_cooccur_know(KNOWID)、idx_cooccur_pair(TAGA, TAGB)。

4.3 两表关系

一对多：一条聚合边 = 多条明细的聚合 。明细支撑"编辑一篇知识时精确撤销其历史贡献"，无需全量重算。这同时满足需求文档「每条连线可回溯至具体知识文档」的信任底座要求。DDL 见 versions/v1.3.0-v1.3.1.sql。

4.4 关系枚举

FarmRelationEnum：KNOW_TAG（知识标签共现，当前唯一落地来源）。为增强层预留 VECTOR_SIM/RAG_INFER/MANUAL（见 §11）。
FarmRelationNodeEnum：TAG（标签节点）。

5. 建边逻辑

5.1 入图标签筛选 `getGraphTags(knowId)`

取知识的标签，依次过滤：

停用词过滤 ：命中 farm2.config.graph.stopwords 配置（逗号分隔，NONE 表示无）的标签名剔除。
分级闸门 ：resolveTagLevel == null（未归属任何已分级类别）的标签剔除。

四种分型（含管理类）均正常参与建边；管理类的"卫星化、不当枢纽"由总图渲染层（§6.1）处理，而非在建边阶段跳过。
说明：getKnowTags 只返回能在 SkcTag 表命中的标签，纯自定义未注册标签天然不参与建边------共现锚定在受控词表上。

5.2 单篇建边 `initKnowIdRelations(knowId)`

幂等重建，步骤：

先撤销 ：调 delKnowIdRelations(knowId)，按明细扣减该知识历史贡献并清明细（保证编辑知识时先撤旧边、再建新边）。
取入图标签 getGraphTags，不足 2 个则不建边。
TF-IDF 抑制权重 ：weight = 1 / log₂(2 + n)，n 为入图标签数。标签越多，单篇贡献越低，抑制"标签堆砌"式知识的过度影响。
无向两两建边 ：对入图标签两两配对，规范化 taga < tagb 后：
- 插一条 SKC_TAG_COOCCUR_DETAIL 明细（溯源）；
- increaseEdge 把 weight 累加到聚合边 LEVELNUM（× 100 取整），COOCCURCOUNT + 1；不存在则新建边。

5.3 扣减 `reduceEdge` / 删除 `delKnowIdRelations`

delKnowIdRelations：按 KNOWID 查明细，逐条 reduceEdge，再删明细。
reduceEdge：COOCCURCOUNT - 1；归零则删除该边，否则回退 LEVELNUM（不低于 0）。

5.4 全量重建 `clearAllRelations`

ID != '' 匹配全部，清空两张表。用于建边规则/配置变更后的数据迁移。

6. 图谱查询

6.1 上层总图 `getTopicGraph(limit)` --- 骨架+卫星结构

总图采用骨架+卫星布局，消除高连接度枢纽造成的"毛线球"，语义分层清晰：

骨架（领域 DOMAIN / 实体 ENTITY）：图的主干，每个标签唯一一个节点。
卫星（场景 SCENE / 管理 MANAGE）：依附在骨架上，允许在不同骨架上重复展示（如"故障排查"可同时挂在"云原生""数据库"下），一眼看出该场景/管理项横跨哪些主题。

步骤：

取全部 KNOW_TAG 共现边，按 LEVELNUM 降序。
权限过滤 ：只保留"当前用户至少有一篇可读知识支撑"的标签，并据此裁剪边（两端标签都可见才保留）。避免总图泄露无权主题的标签名。实现见 getUserVisibleTagIds：按图谱边涉及的标签（数百个）反查其知识绑定行，在内存中与 getUserReadKnowids 求交，查询量由标签数约束而非知识总量。
骨架节点 ：按累计共现权重（仅统计骨架端）取 Top-N（默认 50），生成唯一节点；两端都是入选骨架的边作为主干边。
卫星节点 ：对每个卫星标签，统计它与各入选骨架的共现权重，取最强 Top-3 骨架 ，各生成一个复制节点（id = 卫星id@骨架id 唯一，显示名不变，tagid 指向真实 SkcTag.id），连一条依附边到该骨架。卫星-卫星边、非入选骨架的边一律丢弃。
节点按分型着色/定尺寸（levelColor / levelSize），category 设为分型名。

前端下钻：卫星复制节点 id 是拼接的唯一值，真实标签 id 由 FarmEchartNode.tagid 承载。前端 tagClickHandle 用 tagid ?? id 下钻，保证卫星节点也能正确解析到真实标签。

6.2 下层知识 `getKnowGraph(tagkey, parentTagId, limit)`

给定种子标签，取其下知识（前端就地展开为星形知识节点，见 §9.1）：

种子解析 ：入参可能是标签 id（总图节点 id）或 tagkey，先按 id 查（getSkcTagById）再按 key 兜底（getTagByKey），统一得到 resolvedTagKey 与 seedTagId。
权限下沉 ：取该标签下知识，用 getUserReadKnowids 过滤为当前用户可读 范围，limit（默认 30）截断。
父骨架上下文过滤 ：展开卫星复制节点时前端传入 parentTagId（父骨架标签 id），仅保留同时含父骨架标签 的知识（交集）。这样 故障排查@云原生 与 故障排查@数据库 各自展示所属领域内的知识，复制节点才具语义。骨架节点、tags 模式不传，行为不变。
预取每篇知识的标签集、板块集、标题。
返回知识节点（data）与知识间共享标签/同板块边（links）。

前端就地展开只使用返回的知识节点 data ，自行构造"知识 → 被点标签"的星形边（见 §9.1），忽略后端返回的知识间 links ------ 星形结构比知识两两互连更清晰。后端保留知识间边计算，供未来"知识子图"视图或其他调用方复用。

卫星复制节点 id 形如 卫星id@骨架id，前端解析 @ 后段作为 parentTagId 传入，并在标题展示 父骨架 › 卫星 上下文。

6.3 兼容旧接口 `getKnowGraphs(tagKeys, level)`

BFS 逐层扩展的标签关系图，被 /api/wrelation/relations（level=2）、/relations1（level=1）沿用。种子 tagkey → id，逐层调 getTagRelationByNodeIds 取邻居边，签名去重 + 交叉边裁剪。节点同样按分型着色。

7. 触发时机（何时刷新图谱）

7.1 自动 --- 知识变更事件驱动

EventViewHandle（farm2-service）监听知识对象事件：

动作	事件	处理
新增知识	`ADD`	`initKnowIdRelations`
编辑知识	`UPDATE`	`initKnowIdRelations`（幂等，先撤旧边再建新边）
删除知识	`DELETE`	`delKnowIdRelations`

⚠️ 仅走 F2Event 事件机制的知识增删改才会自动刷新。绕过事件的批量改库不会触发。

7.2 手动 --- 全量重建

POST /api/tagrelation/rebuildAll：先 clearAllRelations 清空，再分页遍历全部知识重建，带进度反馈。前端「标签管理」页的「重建图谱」按钮触发。
POST /api/tagrelation/loadKnows：按指定知识 id 列表逐个重建（旧入口）。

需手动重建的场景：调整标签分型 / 停用词 / 管理类开关等规则后；首次上线初始化；清理旧图谱残留；怀疑数据不一致。

8. 接口清单

8.1 前台（`/api/wrelation`，`WebRelationController`）

接口	说明	入参	出参
`POST /topic`	上层总图	`TopicGraphDto{limit?}`	`GraphRelationDto{data(nodes), links}`
`POST /knowgraph`	下层知识（就地展开）	`KnowGraphDto{tagkey, parenttagid?, limit?}`	`GraphRelationDto`
`POST /relations`	兼容：标签关系图 2 层	`IdsAndIdsDto{ids1: tagkeys}`	`GraphRelationDto`
`POST /relations1`	兼容：标签关系图 1 层	同上	`GraphRelationDto`

8.2 后台（`/api/tagrelation`，`TagRelationController`，需权限 `tagRelation.*`）

标准 CRUD（query/{id} 增删改查）+ POST /rebuildAll（全量重建）+ POST /loadKnows（指定知识重建）。

契约文件：docs/api-contract/farm2-service/know.openapi.yaml。

8.3 下钻知识列表 + 权限过滤

WebSearchController#tagKnow（POST /api/search/relationTagKnow）：按标签 Lucene 检索知识，WebSearchService.initPopFilter 按当前用户可读范围过滤（KNOW_DOC 与 getUserReadKnowids 求交等），返回有权知识。

9. 前端实现（vue3 `relation_graph`）

组件位于 src/views/web_page/relation_graph/：

组件	职责
`topic_graph_view.vue`	统一图谱组件。`mode='topic'`（总图）/ `mode='tags'`（种子标签图），支持就地展开知识、图例、标题点击放大。prop `inDialog` 标记自身是否已在放大弹窗内（弹窗内不再显示放大入口，避免弹窗套弹窗）
`graph_full_win.vue`	图谱放大弹窗包装。`openWin(isOpen, tags, winMode, opts?)`，`opts={level?, limit?}` 透传当前图谱的展开度/数量，保证放大版与原图一致；内部 `topic_graph_view` 以 `:in-dialog="true"` 渲染

底层图形组件：views/chart/relation/echarts_relation.vue（ECharts 力导向图）。支持 watch 数据变化增量 setOption（原地增删节点）；nodeClickHandle 回传完整节点数据供按类型分流（clickHandle 仍回传 id，向后兼容）。

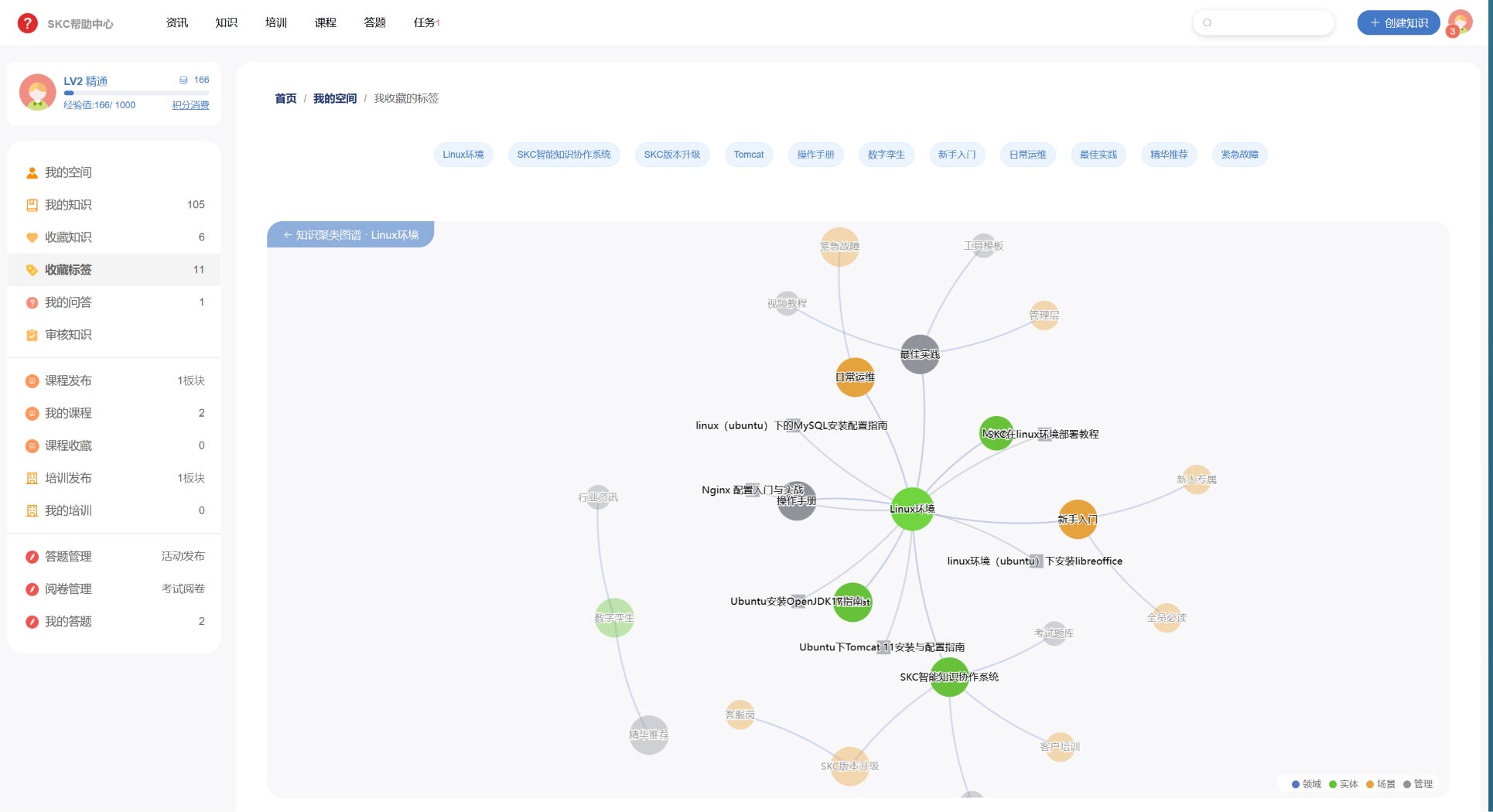

9.1 交互 --- 原地展开（不切换视图）

标签图与知识共用一张力导向图，点击标签节点在其周围就地长出知识节点，而非跳转到独立子图：

点标签节点 → 先清空图上已有的知识节点，再调 /knowgraph 取该标签知识 Top-10 ，作为灰色小方块 知识节点挂上，每个知识仅连一条边到被点标签（星形展开，知识之间不互连，避免密集交叉）。
再点同一个已展开的标签 → 收起它的知识（nodeType 区分标签/知识节点）。
点知识节点 → 侧边预览（Know_view_side）。知识节点 id 带 know: 前缀避免与标签 id 冲突，预览时还原。
卫星复制节点 展开时，解析其 id 的 @ 后段作为 parentTagId 传入 /knowgraph，按父骨架交集过滤知识；标题展示 父骨架 › 卫星 上下文。
点标题 ：有展开知识时收起；否则（非弹窗内）点击标题将当前这张图谱放大 到弹窗展示------透传当前 mode/tags/level/limit，弹窗内是同一张图的放大版而非全局总图。已在放大弹窗内（inDialog）的实例不再显示放大入口，避免弹窗套弹窗。
节点按分型着色，图例置于右下角避让标题。放大弹窗去除了 el-dialog 默认 header/body 内边距，使图谱标题紧贴窗口上沿。

9.2 接入点

my_page_home.vue（个人首页，topic 模式）、know_view.vue（知识详情，tags 模式）、my_page_tag.vue（收藏标签）、tag_info_popover.vue（标签浮层，全屏窗口）。

旧组件 min_graph_view.vue / max_graph_win.vue / relation_know_win.vue 已删除，全部由新组件替代。手绘嵌入图 GraphPart（/api/wgraph）为独立功能，与本图谱无关。后台管理页：views/back_console/view/tagrelation/。

10. 配置项

farm2config.xml 的 graph 分组（version=1.3.1）：

key	类型	默认	说明
`farm2.config.graph.stopwords`	text	`NONE`	图谱建边停用词，逗号分隔；`NONE` 表示无

变更配置后需手动重建图谱才对存量边生效。

11. 后续路线（增强层，本阶段不实现）

架构预留，仅确保接口/枚举/前端渲染为其留位，无模型环境静默跳过：

向量语义近邻边 （VECTOR_SIM）：知识-知识用 embedding 余弦近邻补边，解决"没共享标签但内容相关"。复用现有 searchByEmbedding / 向量检索能力。
RAG 推断边 （RAG_INFER）：LLM 基于原文推断标签间语义关系，附证据原文 + 置信度阈值，虚线区分；人工采纳后升级为 MANUAL（人工确认关系）。
激活开关：按"是否配置了 embedding / LLM client"自动判定，无模型环境不产生也不渲染增强层边。前端约定：增强层边一律虚线，核心层边实线。

明确暂不做：社区发现聚类、领域联合主键 / 同名跨域隔离（待问题被证实后再评估）。

12. 隐含假设与前提（AI 阅读须知）

以下前提不写在代码里、但影响图谱正确性判断。修改建边/查询/权限过滤逻辑前必读：

假设	具体含义	违反后果 / 排查线索
共现边是无向的，靠 `SOURCEID <= TARGETID` 规范化实现	`TagRelationServiceImpl.initKnowIdRelations` 建边时 `a.getId().compareTo(b.getId()) <= 0` 决定 src/tgt，`findEdge` / `reduceEdge` 也按同一规范化查找；`SKC_TAG_RELATION` 表没有唯一约束，规范化是唯一的重复防御	直接手写 SQL 或旁路 Service 插入不规范化的边 → 同一对标签出现两条边、`reduceEdge` 扣不到、`getTopicGraph` 权重翻倍。排查："某对标签边异常" 先看 `SOURCEID/TARGETID` 字典序是否成立
`SkcCategory.taglevel` 是入图闸门；不打级的标签一律不参与建边	`getGraphTags` → `resolveTagLevel(tagId, true) == null` 直接 `continue`；即使标签在 `SkcTag` 表命中、也在知识上挂载了，只要它归属的所有 `SkcCategory.taglevel` 都为空/非法枚举，就永远不进 `SKC_TAG_RELATION`	上线新分类忘打级 → 该类下所有标签"看得见但连不上图"。排查："知识里挂了 A/B 两标签为什么没生成 A-B 边" → 查 `SkcTagCategory` 关联的 `SkcCategory.taglevel`
`TAG_LEVEL` 缓存 30 分钟 TTL，空串代表"已算且不入图"	`FarmCacheKeys.TAG_LEVEL("图谱标签分型缓存", 5000, NONE(), minutes(30))`；`resolveTagLevel` 命中缓存后走 `FarmTagLevelEnum.parse(cached)`，空串安全返回 `null`	手动改 DB 的 `SkcCategory.taglevel` 但不通过 Service （`SkcCategoryServiceImpl` / `SkcTagCategoryServiceImpl`）→ 缓存不清，30 分钟内新建边仍走旧分型。排查："改了类别分型但新知识建边没生效" → 手动清缓存或走 Service 入口
建边只走 `F2Event`；批量 DB 改动不会自动更新图谱	`EventViewHandle.handle` 只在 `F2EObjectT.KNOW` + `ADD/UPDATE/DELETE` 三个动作时调 `initKnowIdRelations` / `delKnowIdRelations`；未发事件的批量 SQL 变动、脚本导入、直接 UPDATE `SKC_KNOW_TAG` 全都不触发	SQL 导入知识后不重建图谱 → `SKC_TAG_RELATION` 与实际标签绑定不一致。排查线索：任何数据一致性告警先问"这个知识变更是通过 Service 层的吗"
图谱建边不做知识可见性判断；权限只在查询期下沉	`initKnowIdRelations` 全库统一建边，边权重 = 全体贡献之和；权限过滤在 `getTopicGraph.getUserVisibleTagIds` / `getKnowGraph.readable` 里做	想要"每个用户看到自己的私有图谱"？不能靠现有边表，得改建边模型（每用户一份图，成本极高，方案未采纳）
`LEVELNUM` 是"权重×100 取整"的累积整数，不是共现次数	`increaseEdge` / `reduceEdge` 中 `Math.round(weight * 100)` 累加/回退；共现次数是独立字段 `COOCCURCOUNT`	直接把 `LEVELNUM` 当计数用 → 计算 avg/median 会得到偏离 100 倍的结果。总图排序按 `LEVELNUM` 降序正确；但"共现了多少次"必须读 `COOCCURCOUNT`
总图骨架仅取 `DOMAIN` / `ENTITY`，`SCENE` / `MANAGE` 一律降级为卫星	`isSkeleton(level) = level == DOMAIN
卫星复制节点 id 用 `@` 分隔，与真实标签 id 不同	`cloneId = satId + "@" + skId`；前端 `tagClickHandle` 用 `FarmEchartNode.tagid ?? id` 下钻，并解析 `@` 后段作为 `parentTagId`	标签 id 里带 `@` 字符 → 前端解析错乱。当前 `SkcTag.id` 走 `FarmUUID.getUUID32()`（纯十六进制），暂无风险，但若换 id 生成器需重新评估
下钻权限依赖 `getUserReadKnowids`，返回集合可能上万	`getKnowGraph` / `getUserVisibleTagIds` 都做内存后置过滤（`readable.contains(...)`），不把集合塞 SQL `IN`	若图谱扩展到"知识板块图"等需要按可读集合联表的场景，直接改成 `IN` 会挂 ------ 参照 `permission-model.md` §7.2 走 Lucene Filter 回调
`getUserVisibleTagIds` 假设 `SkcKnowTag.TAGKEY` 对应 `SkcTag.tagkey`（不是 id）	代码走 `tag.getTagkey()` → `SkcKnowTag.TAGKEY` → 反查 `readable` 交集；`tagkey` 空的标签天然不进入可见集（`StringUtils.isNotBlank(tag.getTagkey())` 过滤）	历史脏数据 `SkcTag.tagkey` 为空 → 该标签边在总图消失。排查："某标签明明有可读知识却不显示" → 先查其 `tagkey` 是否为空
`getKnowGraph` 前端仅使用 `data`，忽略后端 `links`	前端 §9.1 明确"就地展开只使用返回的知识节点，自行构造星形边"；后端 `links` 保留仅为未来扩展	改后端边算法（如换成 Jaccard）时不用担心影响现有交互；但若前端要复用 `links`，须先测试是否与星形结构冲突
`rebuildAll` / `loadKnows` 在 `new Thread` 里跑，无事务包裹	`TagRelationController.rebuildAll` 直接 `new Thread(...).start()`；单篇失败 `catch` 后继续，不回滚	中断/宕机 → 图谱处于"部分重建"状态。生产上跑重建后应检查 `FarmProcessUtils` 进度是否走到 100，未完成的手动再点一次

13. 反例与陷阱

13.1 不要用等值查询查"某个标签的所有共现边"

错误做法 ：SELECT * FROM SKC_TAG_RELATION WHERE SOURCEID = ? 问题：边是规范化存储的（SOURCEID <= TARGETID），单向查询只能查到该标签作为字典序较小端的那一半边，字典序较大端的边全丢。 正确做法 ：WHERE SOURCEID = ? OR TARGETID = ?（getTagRelationByNodeIds 就是分两次查再用无向签名 min|max 去重）。

13.2 不要在 `SkcCategory.taglevel` 上写非枚举字符串

问题：FarmTagLevelEnum.parse 用 valueOf(name.trim().toUpperCase())，非法值走 IllegalArgumentException 分支返回 null；null 分型的标签不入图 。写 "1" / "级别1" / "domain "（带空格没问题，带全角字符不行）都会静默失效。 正确做法 ：DB 里必须是 DOMAIN / ENTITY / SCENE / MANAGE 四个字面量之一；后台管理页 SkcCategoryServiceImpl 保存路径已保证这点，但直接 SQL 补数据必须遵守。

13.3 不要相信"改了停用词/分型/管理开关立刻在图上生效"

问题：farm2.config.graph.stopwords 只影响建边时 筛选；已经建的边不会因为停用词新增而消失。同理，SkcCategory.taglevel 改动只影响：(a) TAG_LEVEL 缓存清空后新算的分型（用于总图渲染上色/骨架选择），(b) 新增/更新知识时的新建边入选。存量边不会自动重算 。 正确做法 ：调整规则后必须点后台的"重建图谱"按钮（POST /api/tagrelation/rebuildAll），或至少对涉及的知识 loadKnows。

13.4 不要在 `EventViewHandle` 里发同源 `KNOW` 事件

问题：EventViewHandle.handle 监听 KNOW.ADD/UPDATE/DELETE 后调 initKnowIdRelations；如果这里再触发一次 F2Event 且对象是 KNOW，会自我雪崩 。参考 permission-model.md 中"Handler 里无用户上下文"的类似警告。 正确做法 ：initKnowIdRelations 内部只操作 SKC_TAG_RELATION 与 SKC_TAG_COOCCUR_DETAIL，不要发事件；若确需通知下游，用不同 F2EObjectT（如 TAG_RELATION）避免回环。

13.5 不要期望超级用户能看到"全部标签"的总图

问题：getUserVisibleTagIds 直接调 getUserReadKnowids ------ 参照 permission-model.md §7.4：getUserReadKnowids 不为超管特殊短路 。超管的可读知识集仍受其岗位授权约束，若超管没归属任何有 KNOW_READ 权限的岗位，readable 为空，getTopicGraph 返回空图。 排查线索："管理员打开总图空白" → 先查超管账号的岗位授权，不是图谱 bug。

13.6 不要用 `SkcTag.id` 直接查 `SKC_KNOW_TAG`

问题：SKC_KNOW_TAG.TAGKEY 存的是 SkcTag.tagkey（业务 key），不是 SkcTag.id（UUID32）。getUserVisibleTagIds 中间要做一次 id ↔ tagkey 的映射，就是这个原因。 正确做法 ：任何"通过标签反查知识"的路径必须先解析到 tagkey 再查 SkcKnowTag；SkcKnowServiceImpl.getTagKnows(tagkey) / getKnowTags(knowId) 已封装这一层。

13.7 不要把 `getKnowGraph` 的入参 `tagkey` 当纯 tagkey 用

问题：getKnowGraph(tagkey, parentTagId, limit) 的第一个参数同时接受 标签 id 和 tagkey ------ getSkcTagById(tagkey) 命中就当 id 用，否则回退到 getTagByKey。这是为了兼容总图节点 id（是标签 id）和 /relations 接口（是 tagkey）。陷阱：若某标签的 tagkey 与另一标签的 id 哈希冲突（极小概率但存在），会解析到错的标签。当前 UUID32（十六进制 32 位）与 tagkey（业务生成）不同名空间，冲突未观测到，但重构 id 生成器时须重新评估。

13.8 不要用 `SKC_TAG_COOCCUR_DETAIL` 做业务展示

问题：明细表只是"扣减/溯源"的支撑数据，插入频率极高（N*(N-1)/2 条/知识）。走 UI 展示会拖慢查询、并且暴露的信息可能超出用户权限（明细不做权限过滤）。 正确做法 ：如需"这条边来自哪些知识"的可视化，先在 Service 层按 getUserReadKnowids 过滤 KNOWID 再返回。

13.9 不要指望孤立标签或"只自共现"的知识产生边

问题：initKnowIdRelations 在 validTags.size() < 2 时直接 return（§5.2 step 2）。只挂 1 个入图标签的知识既不写明细、也不建边。陷阱："发布了 10 篇知识总图还是空" → 极可能每篇知识只挂了 1 个已分级标签；至少要有 2 个都通过分级闸门的标签才会产生一条边。

14. 关键文件索引

关注点	文件
分型枚举	`farm2-skc-know/.../enums/FarmTagLevelEnum.java`
分型解析	`farm2-skc-know/.../service/impl/SkcTagServiceImpl.java#resolveTagLevel`
类别分型字段	`farm2-skc-know/.../domain/SkcCategory.java#taglevel`
建边/查询核心	`farm2-view/.../service/impl/TagRelationServiceImpl.java`
聚合边实体 / 明细表 DAO	`farm2-view/.../domain/TagRelation.java`、`.../dao/TagCooccurDetailDao.java`
关系/节点枚举	`farm2-view/.../service/utils/FarmRelationEnum.java`、`FarmRelationNodeEnum.java`
事件驱动	`farm2-service/.../event/EventViewHandle.java`
前台控制器	`farm2-service/.../controller/WebRelationController.java`
下钻权限过滤	`farm2-service/.../controller/WebSearchController.java`、`WebSearchService.initPopFilter`
后台控制器	`farm2-view/.../controller/TagRelationController.java`
前端组件	`vue3/.../web_page/relation_graph/*.vue`、`views/chart/relation/echarts_relation.vue`
DDL	`farm2-main/.../versions/v1.3.0-v1.3.1.sql`（聚合边重构 + 明细表）、`v0_3/v0.3.8-v0.3.9.sql`（旧边表初建）

附录 A. 旧实现回顾（改造前基线）

改造前 SKC 已有一个共现网络雏形，与当前实现的关键差异如下，作为历史参照：

维度	旧实现	当前实现
边存储	每知识每标签对一条有向边（`N*(N-1)` 条），`relationkey=knowId`	每标签对全局一条无向聚合边，明细表溯源
权重	`LEVELNUM` 恒为 1，共现频次靠查询期数记录条数累加	`LEVELNUM` 持久化 TF-IDF 加权共现强度
标签筛选	无分级、无停用词、无 TF-IDF	类别分型闸门 + 停用词 + 管理类跳过 + TF-IDF 抑制
图谱形态	单层，种子标签 BFS 扩展邻居	双层，总图 + 下钻知识子图
权限	仅下钻知识列表 `initPopFilter` 过滤，图谱拓扑不过滤	下层子图节点/边下沉到用户可读范围
前端	`min_graph_view` / `max_graph_win` / `relation_know_win`	`topic_graph_view` / `graph_full_win`（旧组件已删除）

旧边表 DDL 见 v0_3/v0.3.8-v0.3.9.sql；旧建边逻辑为 initKnowIdRelations 内两两全连接写有向边（LEVELNUM=1），已被 §5 的聚合增量逻辑取代。

变更日志

日期	变更	备注
2026-07-06	初版	合并现状基线 / 改造目标 / 现行实现三份文档
2026-07-10	头部规范化 + 补面向 AI 章节	头部改为四要素格式；新增 §12 隐含假设与前提（11 条）、§13 反例与陷阱（9 条）；原 §12 "关键文件索引" 顺延为 §14

SKC智能知识管理系统-设计分享 之 知识聚类图谱

SKC 知识聚类图谱 设计文档
