Linux 设备树（Device Tree）概览

smallerxuan2026-07-17 11:33

Linux 设备树（Device Tree）概览

适用版本 ：Linux 3.x ~ 6.x

目标读者：嵌入式驱动开发工程师、系统架构师、BSP 维护者

目录

  1. 设计哲学与历史演进
  2. 核心概念与术语体系
  3. 设备树语法规范
  4. 地址映射与中断机制
  5. 内核解析与设备模型整合
  6. 设备树生命周期与内存管理
  7. [设备树覆盖（Device Tree Overlay）](#设备树覆盖（Device Tree Overlay）)
  8. [绑定机制深度解析（Binding Mechanism）](#绑定机制深度解析（Binding Mechanism）)
  9. [驱动开发中的 OF API + 系统化速查表 + 诊断手册](#驱动开发中的 OF API + 系统化速查表 + 诊断手册)
  10. [子系统级节点详解（Pinctrl / Clock / GPIO / DMA）](#子系统级节点详解（Pinctrl / Clock / GPIO / DMA）)
  11. [YAML Schema 验证与 dt-bindings](#YAML Schema 验证与 dt-bindings)
  12. [工程语法高级特性（DTS 进阶）](#工程语法高级特性（DTS 进阶）)
  13. [Zephyr 与 Linux 设备树对比](#Zephyr 与 Linux 设备树对比)
  14. [与其他固件接口对比（ACPI / RISC-V / FDT 启动协议）](#与其他固件接口对比（ACPI / RISC-V / FDT 启动协议）)
  15. 版本演进与关键内核里程碑
  16. 工程实践与调试技巧
  17. [完整示例：从 DTS 到驱动](#完整示例：从 DTS 到驱动)

1. 设计哲学与历史演进

1.1 问题起源：ARM 生态的碎片化困境

在设备树引入之前（Linux 2.6 及更早），ARM 架构的硬件描述采用静态硬编码方式：

  • 每个 SoC/板卡在内核 arch/arm/mach-xxx/ 目录下维护独立的 BSP 代码
  • 内核中仅 ARM 架构就存在 200+ 个 mach-目录
  • 任何硬件变更（如更换 UART 引脚、调整内存大小）都需要重新编译内核
  • 同一内核镜像无法跨板卡复用

这种模式的根本问题在于：硬件描述与操作系统内核强耦合。内核中充斥着大量与特定 SoC 绑定的 C 代码，导致：

  1. 代码冗余：不同板卡使用相同 SoC 时，大量时钟、GPIO、中断代码重复
  2. 维护困难：硬件迭代需要修改内核源码，涉及复杂的编译和发布流程
  3. 生态碎片化：每个厂商维护自己的内核分支，无法汇聚到主线

1.2 核心思想：硬件描述与操作系统解耦

设备树（Device Tree）借鉴了 Open Firmware（IEEE 1275）标准，其核心设计目标是将硬件描述 从操作系统源码中彻底剥离：

维度 传统 BSP 模式 设备树模式
硬件描述位置 内核源码（C 结构体） 独立的 .dts 文本文件
内核镜像 每板卡一个镜像 单一内核 + 多份 DTB
硬件变更成本 修改源码、重新编译内核 修改 DTS、单独编译 DTB
可维护性 低（代码冗余） 高（声明式描述）
多板卡支持 差 优（同一内核适配不同 DTB）
上游化难度 高（侵入内核核心） 低（独立描述文件）

更深层的哲学 ：设备树采用**声明式（Declarative）而非命令式（Imperative）**描述。它不告诉内核「如何初始化硬件」，而是告诉内核「硬件是什么」。这种设计使得内核可以专注于「如何驱动」的通用逻辑，而硬件差异由设备树声明。

1.3 关键历史节点

  • 2005：PowerPC 架构率先引入设备树支持（IBM 推动）
  • 2011（Linux 3.x）：ARM 架构全面转向设备树，标志着 ARM Linux 从「板级支持」向「通用内核 + 设备描述」转型。这是 ARM 内核历史上最大的架构重构之一。
  • 2014（Linux 3.15+）：Device Tree Overlay 机制成熟，支持动态外设扩展
  • 2018（Linux 4.20+）：DT Schema 验证框架引入，设备树从「语法正确」走向「语义正确」
  • 2020+ ：设备树成为 RISC-V、ARM64、部分 MIPS 平台的事实标准

2. 核心概念与术语体系

2.1 三件套：DTS / DTC / DTB

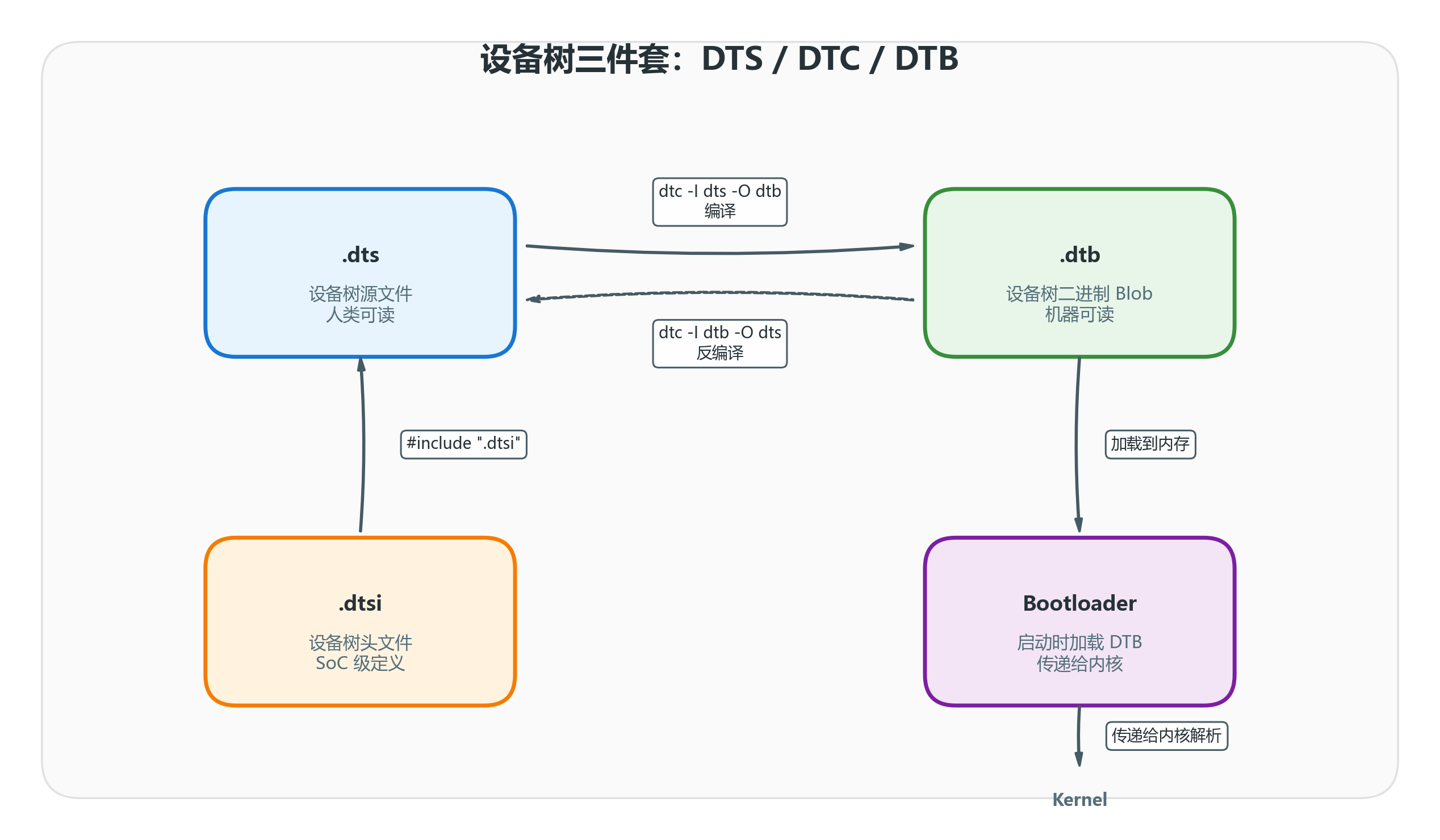

设备树三件套关系图 ------ DTS 源文件经 DTC 编译为 DTB，DTB 由 Bootloader 加载并传递给内核；.dtsi 作为头文件被 .dts 包含，DTC 也支持将 DTB 反编译回 DTS。

术语 全称 作用
DTS Device Tree Source 设备树源码，人类可读的硬件描述文本
DTSI Device Tree Source Include 设备树头文件，通常包含 SoC 级通用定义
DTC Device Tree Compiler 设备树编译器，负责 DTS↔DTB 转换
DTB Device Tree Blob 编译后的二进制设备树，内核启动时解析
FDT Flattened Device Tree 扁平化设备树，即 DTB 的内存表示形式

2.2 设备树与内核设备模型的关系

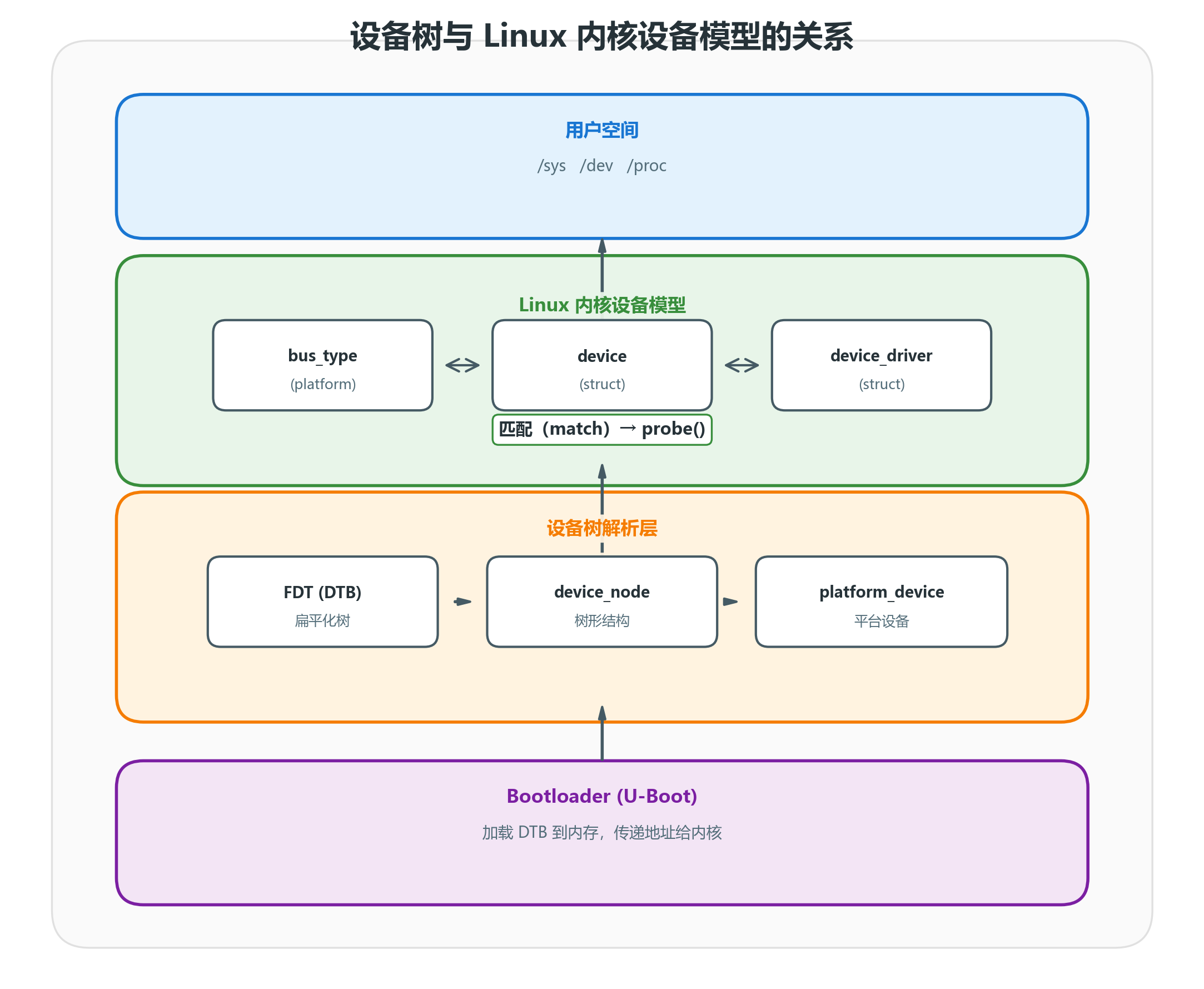

设备树与 Linux 内核设备模型的关系 ------ Bootloader 将 DTB 加载到内存并传递给内核；内核通过 drivers/of/ 将扁平化的 FDT 解析为 device_node，再转换为 platform_device；最终在内核设备模型中与 device_driver 匹配并触发 probe()，用户空间通过 /sys、/dev、/proc 访问设备信息。

关键理解 ：设备树不是驱动，而是硬件的声明式描述 。内核通过解析设备树，将硬件信息转化为内核设备模型中的 device_node → platform_device → struct device，最终与 device_driver 匹配。

3. 设备树语法规范

3.1 基本结构

dts 复制代码
/dts-v1/;                          // 版本声明，必须位于首行
#include "soc.dtsi"               // 包含头文件

/ {                                // 根节点
    model = "My Development Board";
    compatible = "vendor,board";

    #address-cells = <2>;         // 子节点 reg 地址用 2 个 u32 表示
    #size-cells = <2>;            // 子节点 reg 大小用 2 个 u32 表示

    // 子节点：CPU
    cpus {
        #address-cells = <1>;
        #size-cells = <0>;
        cpu0: cpu@0 {
            compatible = "arm,cortex-a53";
            reg = <0>;            // CPU 编号
        };
    };

    // 子节点：内存
    memory@80000000 {
        device_type = "memory";
        reg = <0x0 0x80000000 0x0 0x40000000>; // 起始地址 + 大小 = 1GB
    };

    // 子节点：串口
    uart0: serial@10000000 {
        compatible = "ns16550a";
        reg = <0x0 0x10000000 0x0 0x100>;
        interrupts = <GIC_SPI 1 IRQ_TYPE_LEVEL_HIGH>;
        clocks = <&clk_uart0>;
        status = "okay";
    };
};

3.2 节点命名规范

复制代码
label: node-name@unit-address
元素 说明 示例
label 标签，用于引用（&label） uart0:
node-name 节点名称，小写 + 连字符 serial, gpio-keys
@unit-address 设备在主总线上的首地址 @10000000

规则：

  • 若节点无寄存器地址（如 cpus、leds），可省略 @unit-address
  • 同一父节点下，node-name@unit-address 必须唯一
  • 标签（label）仅在编译时有效，不出现在 DTB 中

3.3 关键属性详解

3.3.1 compatible ------ 驱动匹配的基石
dts 复制代码
compatible = "vendor,specific-model", "generic-family";
  • 作用：驱动的匹配标识符，内核按从左到右优先级匹配
  • 驱动侧 ：通过 of_device_id 数组声明支持的 compatible 字符串
  • 策略：优先写具体型号，后缀写通用系列，确保兼容性回退
c 复制代码
// 驱动代码示例
static const struct of_device_id my_uart_ids[] = {
    { .compatible = "vendor,specific-model" },
    { .compatible = "generic-family" },
    { }
};
MODULE_DEVICE_TABLE(of, my_uart_ids);
3.3.2 reg ------ 寄存器地址与资源描述
dts 复制代码
reg = <address1 size1 [address2 size2 ...]>;
  • 长度由父节点的 #address-cells 和 #size-cells 决定
  • 典型场景：
    • 内存映射 IO：reg = <0x0 0x10000000 0x0 0x100>;（64 位地址 + 32 位大小）
    • 多资源设备：reg = <0x3000 0x100>, <0x4000 0x100>;（2 个寄存器区域）
3.3.3 interrupts 与中断控制器
dts 复制代码
interrupts = <type number trigger>;
  • GIC 中断类型 ：GIC_SPI（共享外设中断）、GIC_PPI（私有外设中断）
  • 触发方式 ：IRQ_TYPE_EDGE_RISING, IRQ_TYPE_LEVEL_HIGH 等
  • 中断映射 ：通过 interrupt-parent 指向中断控制器节点，或继承父节点设置
dts 复制代码
// 中断控制器定义
intc: interrupt-controller@e0000000 {
    compatible = "arm,cortex-a9-gic";
    #interrupt-cells = <3>;       // 中断描述占 3 个 u32
    interrupt-controller;          // 标记为中断控制器
};

// 外设引用中断控制器
uart0: serial@10000000 {
    interrupt-parent = <&intc>;   // 继承中断控制器
    interrupts = <GIC_SPI 1 IRQ_TYPE_LEVEL_HIGH>;
};
3.3.4 status ------ 设备使能开关
值 含义
"okay" 设备使能，内核将为其创建设备实例
"disabled" 设备禁用，内核跳过该节点（但保留在树中）
自定义字符串 某些厂商用于特定状态（如 "reserved"）

3.4 引用与覆盖（Phandle & Override）

dts 复制代码
// 在根节点外引用并修改已有节点
&uart0 {
    status = "disabled";          // 关闭 uart0
    current-speed = <115200>;     // 修改波特率
};

// 使用 phandle 引用时钟节点
clocks = <&clk_uart0>;           // &clk_uart0 是 clk 节点的标签引用

4. 地址映射与中断机制

4.1 地址映射体系

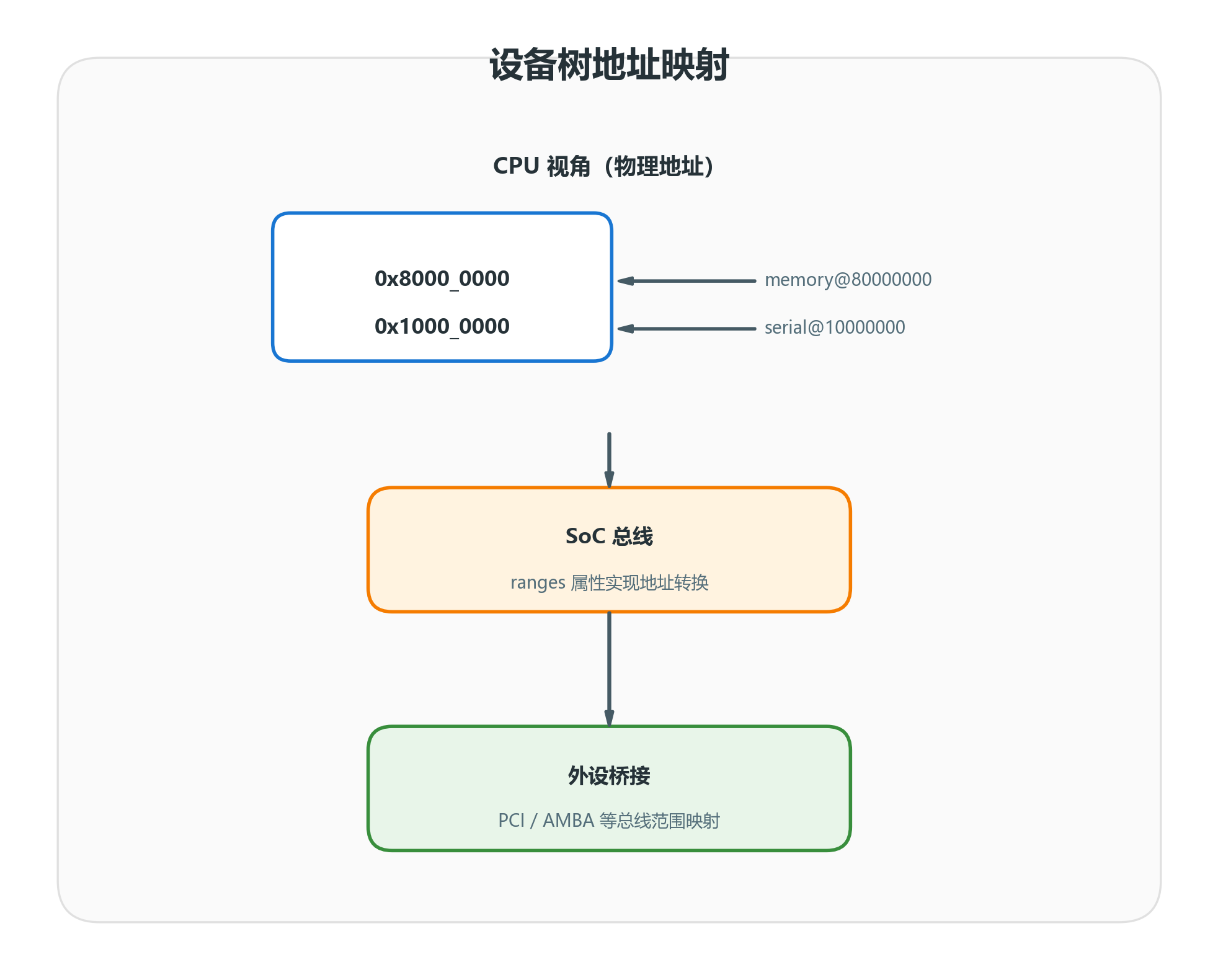

设备树地址映射 ------ CPU 物理地址通过设备树节点（如 memory@80000000、serial@10000000）描述，经 SoC 总线的 ranges 属性完成地址转换，再映射到 PCI / AMBA 等外设桥接总线。

4.1.1 ranges 属性
dts 复制代码
soc {
    compatible = "simple-bus";
    #address-cells = <2>;
    #size-cells = <2>;
    ranges = <0x0 0x10000000 0x0 0x10000000 0x0 0x10000000>;
    // 子总线地址       父总线地址              长度
    // 实现子地址空间到父地址空间的 1:1 映射
};

4.2 中断映射体系

dts 复制代码
// 中断控制器节点
intc: interrupt-controller@e0000000 {
    compatible = "arm,cortex-a9-gic";
    #interrupt-cells = <3>;
    interrupt-controller;
    #address-cells = <0>;         // 中断映射无地址单元
};

// 中断映射节点（用于多路复用/转换）
mybridge: bridge@2000 {
    #interrupt-cells = <1>;
    interrupt-map = <0 0 &intc 0 23 1>,   // 输入0 → GIC SPI 23
                    <1 0 &intc 0 24 1>;   // 输入1 → GIC SPI 24
    interrupt-map-mask = <0x1 0>;          // 掩码决定哪些位参与匹配
};

中断映射流程：

  1. 设备声明 interrupts = <0>;
  2. 内核查找 interrupt-parent（或继承父节点）
  3. 若父节点有 interrupt-map，按掩码匹配转换规则
  4. 最终映射到根中断控制器的全局中断号
  5. 驱动通过 platform_get_irq() 或 irq_of_parse_and_map() 获取 Linux IRQ 编号

5. 内核解析与设备模型整合

5.1 启动时解析流程（ARM 架构）

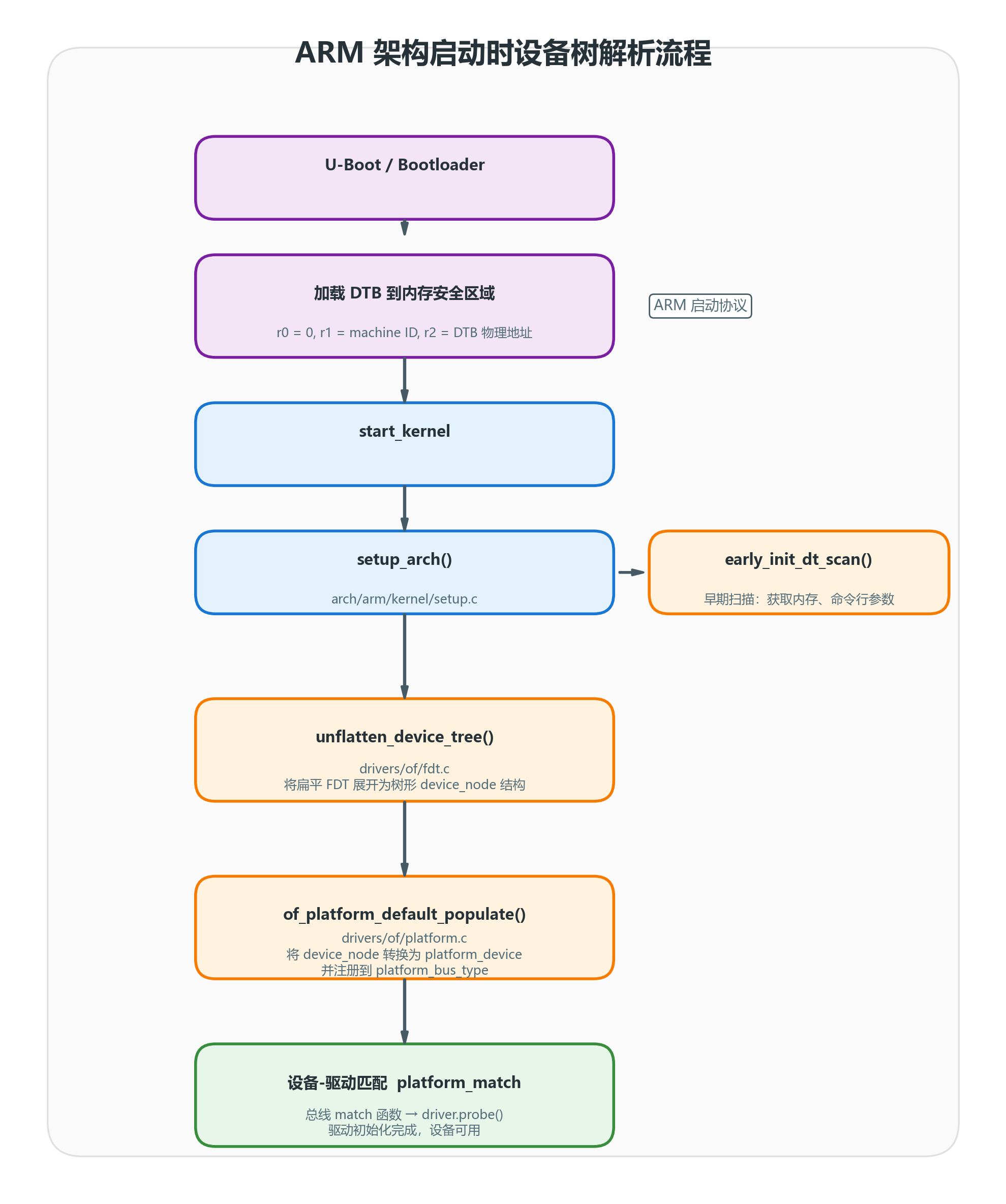

ARM 架构启动时设备树解析流程 ------ Bootloader 按 ARM 启动协议（r0=0, r1=machine ID, r2=DTB 物理地址）将 DTB 加载到内存；内核入口 start_kernel 调用 setup_arch()，期间通过 early_init_dt_scan() 早期扫描获取内存与命令行参数；随后 unflatten_device_tree() 将扁平 FDT 展开为 device_node，of_platform_default_populate() 将其转换为 platform_device 并注册到平台总线；最终由 platform_match 完成设备-驱动匹配并调用 driver.probe()，设备可用。

5.2 核心数据结构

c 复制代码
// 1. 设备树节点（展开后）
struct device_node {
    const char *name;           // 节点名称
    const char *type;           // 设备类型（如 "memory"）
    phandle phandle;            // 唯一标识符
    struct device_node *parent; // 父节点
    struct device_node *child;  // 子节点
    struct device_node *sibling;// 兄弟节点
    struct property *properties; // 属性链表
    // ...
};

// 2. 平台设备（device_node 的驱动模型封装）
struct platform_device {
    const char *name;
    int id;
    struct device dev;          // 内嵌通用设备结构
    u32 num_resources;
    struct resource *resource;  // 从 reg 转换而来的资源数组
    // ...
};

5.3 从 device_node 到 platform_device 的转换

c 复制代码
// drivers/of/platform.c
int of_platform_populate(struct device_node *root,
                         const struct of_device_id *matches,
                         const struct of_dev_auxdata *lookup,
                         struct device *parent)
{
    // 遍历根节点下所有子节点
    for_each_child_of_node(root, child) {
        // 为每个节点创建 platform_device 并注册
        of_platform_bus_create(child, matches, lookup, parent, true);
    }
}

// 关键转换函数
static struct platform_device *of_platform_device_create_pdata(
                    struct device_node *np,
                    const char *bus_id,
                    void *platform_data,
                    struct device *parent)
{
    dev = of_device_alloc(np, bus_id, parent);  // 分配 platform_device
    dev->dev.bus = &platform_bus_type;           // 挂载到 platform 总线
    of_device_add(dev);                          // 注册到设备模型
}

5.4 匹配机制：设备树如何找到驱动

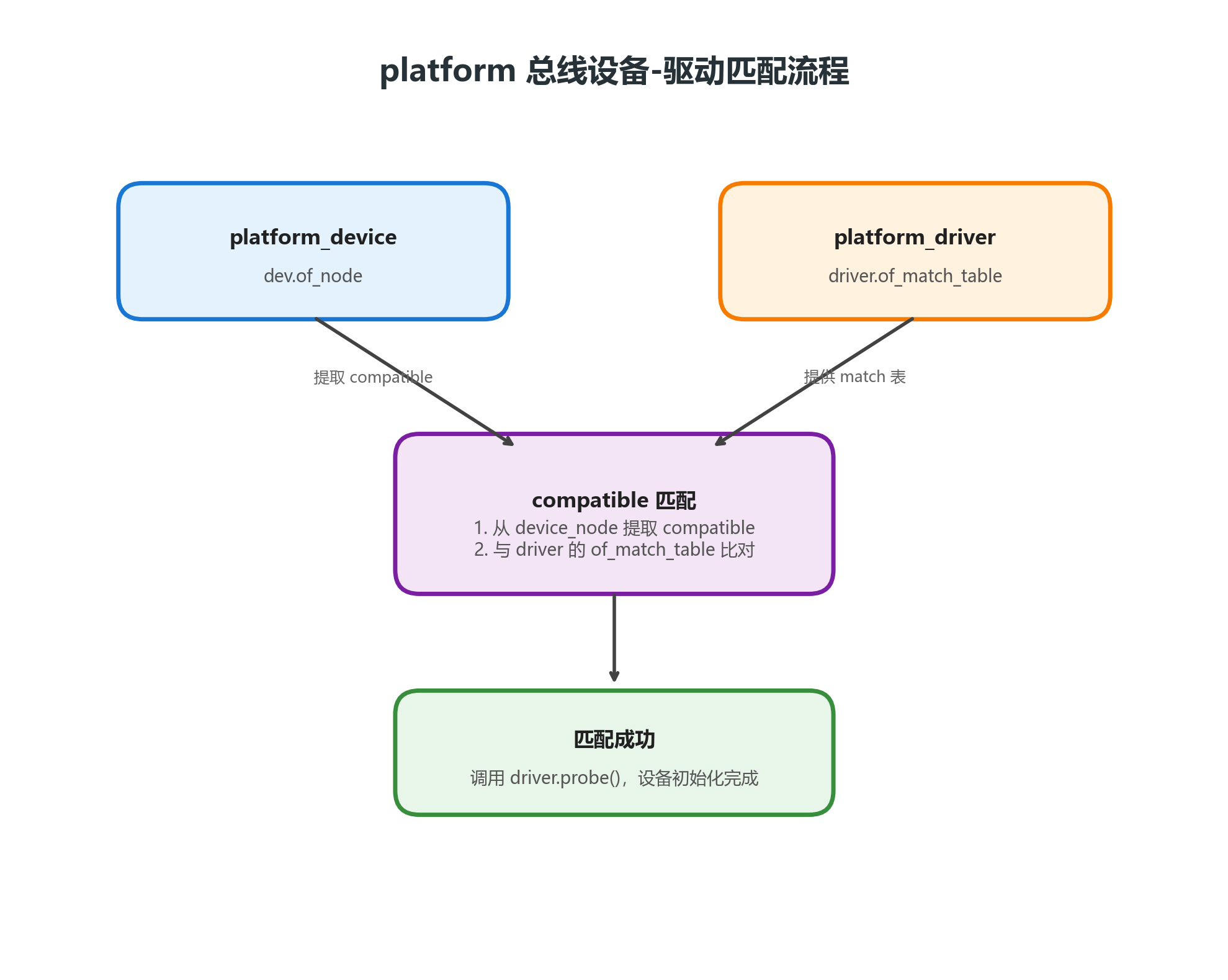

图：platform 总线设备-驱动匹配流程 ------ platform_device 通过 dev.of_node 携带设备树节点信息，platform_driver 通过 driver.of_match_table 提供支持的 compatible 列表；匹配时从设备节点提取 compatible 并与驱动的 match 表比对，成功后调用 driver.probe() 完成设备初始化。

c 复制代码
// 平台总线匹配逻辑（简化）
static int platform_match(struct device *dev, struct device_driver *drv)
{
    struct platform_device *pdev = to_platform_device(dev);
    struct platform_driver *pdrv = to_platform_driver(drv);

    // 1. 优先使用设备树的 OF 匹配
    if (pdev->dev.of_node) {
        return of_driver_match_device(dev, drv);  // 比对 compatible
    }

    // 2. 回退到 ACPI / ID 表匹配
    // ...
}

6. 设备树生命周期与内存管理

定位 ：理解设备树数据结构在内核中的创建、引用、释放全过程，是排查驱动加载顺序异常 、内存泄漏 、Overlay 卸载失败等深层问题的必备知识。

6.1 核心数据结构的生命周期

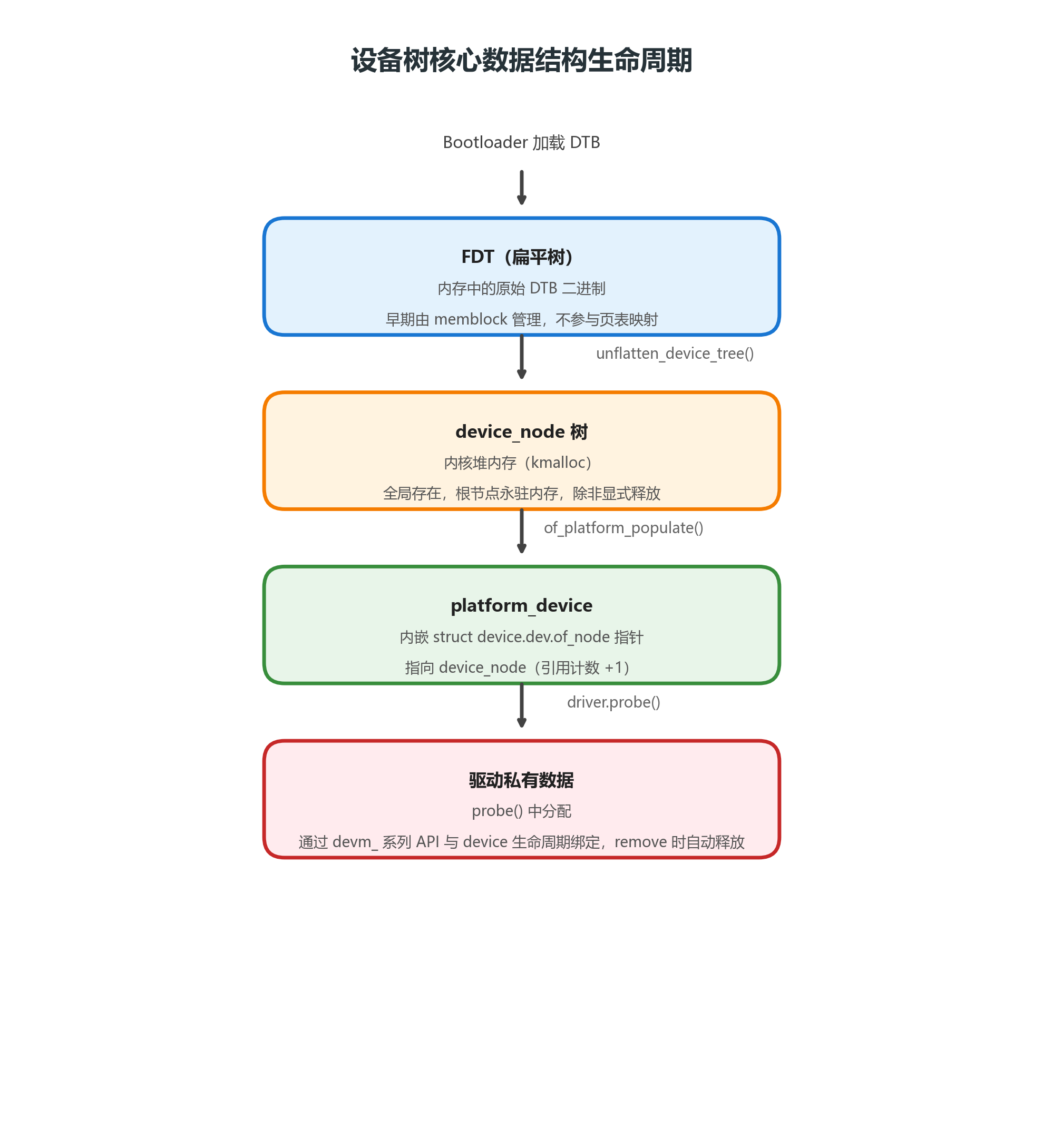

设备树核心数据结构生命周期 ------ Bootloader 加载 DTB 后，内核首先得到物理地址空间中的 FDT；经 unflatten_device_tree() 展开为内核堆中的 device_node 树；再由 of_platform_populate() 按需创建 platform_device，其 dev.of_node 指向对应 device_node 并使引用计数加 1；最终在 driver.probe() 中分配的驱动私有数据通过 devm_ 系列 API 与 device 生命周期绑定，remove 时自动释放。

6.2 device_node 引用计数机制

struct device_node 采用引用计数管理生命周期，核心 API：

c 复制代码
struct device_node *of_node_get(struct device_node *node);  // 引用计数 +1
void of_node_put(struct device_node *node);                  // 引用计数 -1，若归零则释放

必须成对使用的场景：

场景 获取引用 释放引用 不释放的后果
驱动持有 dev->of_node of_node_get(dev->of_node) of_node_put(dev->of_node) 在 remove() device_node 内存泄漏
遍历子节点 of_get_next_child(parent, prev) of_node_put(child) 子节点无法释放
查找节点 of_find_node_by_path() / of_find_compatible_node() of_node_put() 节点永久驻留内存
解析 phandle of_find_node_by_phandle() of_node_put() 同上

内核自动管理的场景（驱动无需手动 put）：

  • platform_device.dev.of_node：由 of_device_alloc() 自动 of_node_get()，在 platform_device_release() 时自动 of_node_put()
  • devm_ 系列 API 绑定的资源：如 devm_clk_get()、devm_gpiod_get() 内部自动处理节点引用

6.3 of_platform_populate() 递归展开规则

of_platform_populate() 是设备树到平台设备的核心转换入口，其递归规则决定了哪些节点会被自动注册：

c 复制代码
// drivers/of/platform.c
int of_platform_populate(struct device_node *root,
                         const struct of_device_id *matches,
                         const struct of_dev_auxdata *lookup,
                         struct device *parent)
{
    for_each_child_of_node(root, child) {
        // 1. 检查 status，若为 "disabled" 则跳过
        if (of_device_is_available(child)) {
            // 2. 创建 platform_device
            of_platform_device_create(child, matches, lookup, parent);

            // 3. 若子节点是总线（如 compatible = "simple-bus"），递归展开
            if (of_match_node(matches, child) ||
                of_device_is_compatible(child, "simple-bus")) {
                of_platform_bus_create(child, matches, lookup, parent, true);
            }
        }
    }
}

自动展开的触发条件：

条件 行为 典型节点
compatible = "simple-bus" 遍历所有子节点并注册 soc { compatible = "simple-bus"; }
compatible = "simple-mfd" 多函数设备展开 电源管理/时钟复合器件
matches 表命中 按架构特定规则展开 ARM AMBA 总线、PCI 总线
#address-cells 存在 具备可寻址子设备的总线 I2C、SPI 控制器（需驱动额外处理）

重要结论：

  • 只有 platform_bus_type 上的设备 由 of_platform_populate() 自动创建
  • I2C/SPI 子设备 不由该函数直接创建，而是由各自的 i2c_add_adapter() / spi_register_master() 在控制器驱动 probe 后，通过 of_register_i2c_devices() / spi_of_register_devices() 二次扫描创建
  • PCI 设备 通过 of_pci_scan_root() 等专用函数扫描，不走 platform 路径

6.4 platform_device 与 device_node 的绑定关系

c 复制代码
struct platform_device {
    struct device dev;
    // ...
};

struct device {
    // ...
    struct device_node *of_node;  // 指向 device_node（引用计数已增加）
    // ...
};

生命周期绑定链：

复制代码
platform_device_register() / platform_device_add()
    └── of_device_alloc()              // 分配 platform_device
            ├── of_node_get(np)        // device_node 引用计数 +1
            └── dev->of_node = np      // 建立绑定
                    │
                    ▼
            driver.probe(pdev)         // 驱动通过 pdev->dev.of_node 访问设备树
                    │
                    ▼
            platform_device_unregister() / platform_device_del()
                    └── platform_device_release()
                            └── of_node_put(dev->of_node)  // 引用计数 -1

关键理解 ：platform_device 的注册与注销自动管理 device_node 的引用计数，驱动开发者通常无需手动干预。但在以下场景需要显式处理：

  1. 驱动直接调用 of_find_node_by_xxx() 获取节点 ：必须 of_node_put()
  2. 驱动在 remove() 中缓存了节点指针 ：必须 of_node_put()
  3. Overlay 动态创建的节点 ：卸载 Overlay 时会自动释放，但驱动需确保在 remove() 前释放所有私有引用

6.5 Overlay 节点的内存管理

Overlay 机制动态修改设备树，其内存管理遵循申请 → 应用 → 撤销 → 释放四阶段：

c 复制代码
// 1. 申请：解析 DTBO 并创建变更记录
of_overlay_apply(np, &ov_id);        // np = overlay 设备树节点
     │
     ▼
// 2. 应用：创建新的 device_node 和 platform_device
of_overlay_apply_changes(ov_id)
     ├── of_changeset_add_property()   // 新增/修改属性
     ├── of_changeset_add_node()     // 新增节点
     └── of_changeset_attach_node()  // 附加到目标节点
     │
     ▼
// 3. 撤销：移除变更并释放资源
of_overlay_remove(ov_id);
     ├── of_changeset_revert()       // 回滚所有变更
     ├── of_node_put() 所有新增节点  // 引用计数归零 → 释放
     └── platform_device_unregister() // 注销动态创建的设备

Overlay 内存管理要点：

阶段 内核行为 驱动注意事项
应用 新增节点引用计数初始为 1 若驱动在 probe 中 of_node_get()，需确保 remove 时 of_node_put()
撤销 调用 of_node_put() 递减引用 若驱动仍持有引用，节点不会释放，导致内存泄漏
失败回滚 自动调用 of_changeset_revert() 驱动需处理 probe() 失败时的资源清理

常见内存泄漏场景：

c 复制代码
// 错误示例：Overlay 卸载后节点泄漏
static int mydrv_probe(struct platform_device *pdev)
{
    struct device_node *np = pdev->dev.of_node;
    struct device_node *ref = of_parse_phandle(np, "ref-node", 0);
    // ref 节点引用计数 +1，但驱动未保存指针到私有数据
    // Overlay 卸载时，ref 节点引用计数无法归零，永久泄漏
    return 0;
}

// 正确做法：保存到私有数据并在 remove 中释放
struct mydrv_priv {
    struct device_node *ref_node;
};

static int mydrv_probe(struct platform_device *pdev)
{
    struct mydrv_priv *priv = devm_kzalloc(&pdev->dev, sizeof(*priv), GFP_KERNEL);
    priv->ref_node = of_parse_phandle(pdev->dev.of_node, "ref-node", 0);
    platform_set_drvdata(pdev, priv);
    return 0;
}

static int mydrv_remove(struct platform_device *pdev)
{
    struct mydrv_priv *priv = platform_get_drvdata(pdev);
    of_node_put(priv->ref_node);  // 显式释放引用
    return 0;
}

6.6 调试引用计数泄漏

bash 复制代码
# 查看当前系统 device_node 总数（需开启 CONFIG_DEBUG_FS）
cat /sys/kernel/debug/devices_deferred

# 查看特定节点的引用计数（通过 sysfs 间接观察）
ls -la /sys/firmware/devicetree/base/soc/serial@10000000/  # 若目录存在，说明节点仍在内存

# 动态检查：在驱动中添加调试打印
printk("node %p refcount: %d\n", np, kref_read(&np->kref));

7. 设备树覆盖（Device Tree Overlay）

7.1 设计目标

  • 场景：动态外设扩展（如树莓派 HAT 扩展板、FPGA 动态加载逻辑）
  • 问题：不重新编译主 DTB，运行时叠加修改
  • 方案 ：编译 .dtbo 文件，通过 configfs 动态加载

7.2 Overlay 语法

dts 复制代码
// pwm-overlay.dts
/dts-v1/;
/plugin/;                          // 标记为插件式覆盖

/ {                                // 覆盖根节点
    fragment@0 {
        target = <&pio>;           // 目标节点：pio 控制器
        __overlay__ {
            pwm7_pin: pwm7 {
                pins = "PD22";
                function = "pwm7";
            };
        };
    };

    fragment@1 {
        target = <&pwm>;           // 目标节点：pwm 控制器
        __overlay__ {
            pinctrl-names = "default";
            pinctrl-0 = <&pwm7_pin>;
            status = "okay";
        };
    };
};

7.3 加载流程

bash 复制代码
# 1. 编译 overlay（注意 -@ 参数保留符号信息）
dtc -@ -I dts -O dtb -o pwm7.dtbo pwm-overlay.dts

# 2. 通过 configfs 动态加载（内核需开启 CONFIG_OF_OVERLAY）
mkdir -p /config/device-tree/overlays/pwm7
cat pwm7.dtbo > /config/device-tree/overlays/pwm7/dtbo

# 3. 验证
cat /config/device-tree/overlays/pwm7/status  # 显示 applied

8. 绑定机制深度解析（Binding Mechanism）

定位 ：设备树与驱动之间的绑定（Binding）是设备树体系的核心机制 。它不仅是 compatible 字符串的简单匹配，而是涉及设备模型、总线匹配、OF 核心层、驱动注册的多层协作体系。理解绑定机制，是排查「驱动 probe 不触发」「设备无法识别」等问题的根本。

8.1 绑定的本质：从硬件描述到驱动执行的桥梁

绑定的本质问题是：内核如何将设备树中的一个节点，与已加载的某个驱动关联起来？

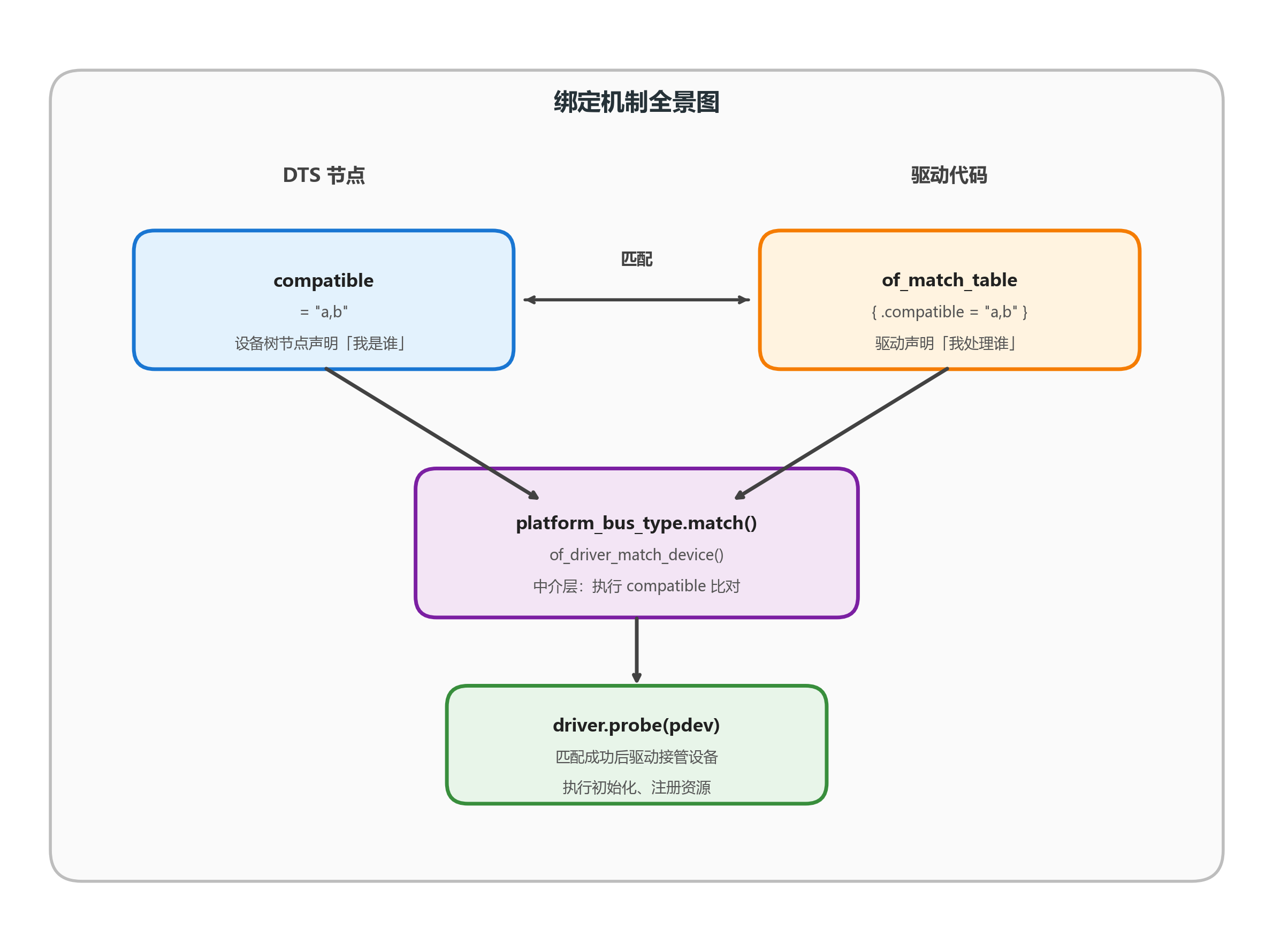

绑定机制全景图 ------ DTS 节点通过 compatible 声明设备身份，驱动通过 of_match_table 声明可处理的设备；两者由 platform_bus_type.match() / of_driver_match_device() 执行 compatible 比对，匹配成功后调用 driver.probe(pdev) 完成设备初始化与资源注册。

8.2 绑定的三层模型

Linux 设备树绑定机制采用三层模型：

层级 组件 职责 关键代码路径
第一层：设备声明层 DTS 节点 + compatible 声明「我是谁」 .dts 源文件
第二层：匹配中介层 platform_bus_type + OF 核心 执行「谁适合我」 driver/base/platform.c / drivers/of/device.c
第三层：驱动响应层 platform_driver + of_match_table 响应「我来处理」 驱动源码中的 of_match_table

8.3 第一层：设备声明层 ------ compatible 的语义设计

8.3.1 compatible 的命名规范

compatible 字符串采用 "vendor,model" 格式，这是强制规范，不是建议：

dts 复制代码
// 正确示例
compatible = "myvendor,myuart-v1", "myvendor,myuart", "generic-uart";

// 错误示例（缺少 vendor 前缀）
compatible = "uart-controller";  // ❌ 过于通用，易冲突

命名策略：

位置 语义 示例
第一个字符串 最精确的型号 "myvendor,myuart-v1"
第二个字符串 系列通用型号 "myvendor,myuart"
第三个字符串 跨厂商通用型号 "generic-uart"

为什么需要多个 compatible？

  1. 向后兼容：新驱动支持旧设备（通过系列通用型号）
  2. 向前兼容：旧驱动支持新设备（通过通用型号回退）
  3. 代码复用：同一驱动支持多个硬件变体
8.3.2 compatible 的存储格式

在 DTB 中，compatible 不是普通字符串，而是以 , 分隔的字符串列表：

compatible 字符串 内存分段（字节数） 总长度
myvendor,myuart-v1 myvendor(8) + ,(1) + myuart-v1(10) + \0(1) 20
myvendor,myuart myvendor(8) + ,(1) + myuart(6) + \0(1) 16
generic-uart generic(7) + -(1) + uart(4) + \0(1) 13

注：DTB 中的 compatible 是多个 以 \0 结尾的字符串顺序拼接 而成的属性，内核读取后按 null 终止符切分，再对每个字符串内部的 , 或 - 做语义解析。

内核通过 of_get_property() 获取原始二进制，再通过 of_device_is_compatible() 逐个 , 分隔字符串进行匹配。

8.4 第二层：匹配中介层 ------ 内核匹配源码级分析

8.4.1 platform_match() 的完整调用链
c 复制代码
// driver/base/platform.c
static int platform_match(struct device *dev, struct device_driver *drv)
{
    struct platform_device *pdev = to_platform_device(dev);
    struct platform_driver *pdrv = to_platform_driver(drv);

    // 1. 尝试 OF 风格匹配（设备树优先）
    if (pdev->dev.of_node) {
        // 调用 OF 核心匹配函数
        return of_driver_match_device(dev, drv);
    }

    // 2. 尝试 ACPI 风格匹配
    if (pdev->dev.acpi_node) {
        return acpi_driver_match_device(dev, drv);
    }

    // 3. 尝试 ID 表匹配（传统 platform ID）
    if (pdrv->id_table)
        return platform_match_id(pdrv->id_table, pdev) != NULL;

    // 4. 最原始的名字匹配（fallback）
    return (strcmp(pdev->name, drv->name) == 0);
}

匹配优先级 ：设备树（OF） > ACPI > ID 表 > 名字匹配。这意味着只要设备有 of_node，内核就优先走设备树路径，不会回退到名字匹配。

8.4.2 of_driver_match_device() 的源码解析
c 复制代码
// drivers/of/device.c
int of_driver_match_device(struct device *dev, struct device_driver *drv)
{
    // 提取设备的 device_node
    struct device_node *np = dev->of_node;

    // 调用 of_match_device() 进行实际匹配
    return of_match_device(drv->of_match_table, np) != NULL;
}

// drivers/of/device.c
const struct of_device_id *of_match_device(
    const struct of_device_id *matches,
    const struct device_node *np)
{
    if (!matches || !np)
        return NULL;

    // 遍历 of_match_table 数组
    for (; matches->name[0] || matches->type[0] || matches->compatible[0]; matches++) {
        // 调用 __of_match_node() 进行逐项匹配
        if (__of_match_node(matches, np))
            return matches;  // 返回首个匹配项
    }

    return NULL;  // 无匹配
}
8.4.3 __of_match_node() 的核心匹配逻辑
c 复制代码
// drivers/of/base.c
static const struct of_device_id *__of_match_node(
    const struct of_device_id *matches,
    const struct device_node *np)
{
    // 1. 检查 name 匹配（已废弃，现代设备树不使用）
    if (matches->name[0]) {
        if (np->name && !strcmp(np->name, matches->name))
            return matches;
        continue;
    }

    // 2. 检查 type 匹配（已废弃）
    if (matches->type[0]) {
        if (np->type && !strcmp(np->type, matches->type))
            return matches;
        continue;
    }

    // 3. 检查 compatible 匹配（现代设备树的核心）
    if (matches->compatible[0]) {
        // 调用 of_device_is_compatible() 进行字符串比对
        if (of_device_is_compatible(np, matches->compatible))
            return matches;
        continue;
    }

    return NULL;
}
8.4.4 of_device_is_compatible() 的字符串比对
c 复制代码
// drivers/of/base.c
int of_device_is_compatible(const struct device_node *np, const char *compat)
{
    const char *cp;
    int cplen, l;

    // 获取 compatible 属性的原始二进制数据
    cp = of_get_property(np, "compatible", &cplen);
    if (cp == NULL)
        return 0;

    // 遍历以 ',' 分隔的字符串列表
    while (cplen > 0 && *cp) {
        l = strlen(cp);  // 当前字符串长度

        // 精确匹配（strcmp，不是 strstr）
        if (strcmp(cp, compat) == 0)
            return 1;  // 匹配成功

        cp += l + 1;     // 跳到下一个字符串
        cplen -= l + 1;  // 减少剩余长度
    }

    return 0;  // 无匹配
}

关键理解：

  • 匹配是精确字符串比较 （strcmp），不是子串匹配（strstr）
  • 匹配顺序是设备树 compatible 从左到右 ，驱动 of_match_table 从上到下
  • 第一个匹配成功即停止，体现了**「最精确优先」**的设计哲学

8.5 第三层：驱动响应层 ------ of_match_table 的完整设计

8.5.1 of_device_id 结构体详解
c 复制代码
// include/linux/mod_devicetable.h
struct of_device_id {
    char name[32];        // 按节点名匹配（已废弃，留空）
    char type[32];        // 按类型匹配（已废弃，留空）
    char compatible[128]; // 按 compatible 匹配（核心字段）
    const void *data;     // 私有数据指针（差异化配置）
};

现代驱动中的标准写法：

c 复制代码
static const struct of_device_id myuart_of_match[] = {
    {
        .compatible = "myvendor,myuart-v2",
        .data = &myuart_v2_config,  // v2 版本的配置参数
    },
    {
        .compatible = "myvendor,myuart-v1",
        .data = &myuart_v1_config,  // v1 版本的配置参数
    },
    {
        .compatible = "generic-uart",
        .data = &generic_uart_config,  // 通用回退配置
    },
    { }  // 终止符（sentinel），必须存在
};
MODULE_DEVICE_TABLE(of, myuart_of_match);

static struct platform_driver myuart_driver = {
    .probe = myuart_probe,
    .remove = myuart_remove,
    .driver = {
        .name = "myuart",
        .of_match_table = myuart_of_match,  // 绑定到驱动
    },
};
8.5.2 .data 字段的差异化配置机制

.data 字段是绑定机制中最强大的设计之一，它允许同一驱动支持不同硬件变体，而无需条件分支：

c 复制代码
// 配置结构体定义
struct myuart_config {
    u32 fifo_depth;
    u32 max_baudrate;
    bool has_dma;
    bool has_flowctrl;
};

// 不同版本的配置参数
static const struct myuart_config myuart_v2_config = {
    .fifo_depth = 64,
    .max_baudrate = 3000000,
    .has_dma = true,
    .has_flowctrl = true,
};

static const struct myuart_config myuart_v1_config = {
    .fifo_depth = 16,
    .max_baudrate = 115200,
    .has_dma = false,
    .has_flowctrl = false,
};

// probe 中根据匹配结果获取配置
static int myuart_probe(struct platform_device *pdev)
{
    const struct of_device_id *match;
    const struct myuart_config *cfg;

    // of_match_device() 返回匹配的 of_device_id 条目
    match = of_match_device(myuart_of_match, &pdev->dev);
    if (!match)
        return -EINVAL;

    // 获取 .data 中预存的配置指针
    cfg = match->data;

    dev_info(&pdev->dev, "Detected UART variant: %s, FIFO depth=%u\n",
             match->compatible, cfg->fifo_depth);

    // 根据配置初始化硬件
    if (cfg->has_dma) {
        // 初始化 DMA 通道
    }

    return 0;
}

这种设计的优势：

  • 无硬编码条件分支 ：不需要 if (version == V2) 这样的判断
  • 新增硬件变体只需扩展 of_match_table：不修改核心逻辑
  • 配置与代码分离：硬件参数集中在设备树和配置表中
8.5.3 MODULE_DEVICE_TABLE(of, ...) 的作用
c 复制代码
MODULE_DEVICE_TABLE(of, myuart_of_match);

这个宏看似只是声明，实则承担关键功能：

  1. 编译时 ：将 of_match_table 导出到模块的 .modinfo 段
  2. 加载时 ：modprobe 或 depmod 读取模块的 alias 信息，建立 of:N*T*C<compatible> 格式的别名
  3. 自动加载 ：当内核检测到设备树中有匹配的 compatible 节点时，通过 uevent 机制自动加载对应模块

模块 alias 的生成规则：

复制代码
设备树 compatible: "myvendor,myuart"
生成模块别名:      of:NuartT<NULL>Cmyvendor,myuart

可以通过 modinfo 验证：

bash 复制代码
$ modinfo myuart.ko
alias:          of:N*T*Cmyvendor,myuart
alias:          of:N*T*Cgeneric-uart

8.6 绑定失败的全场景根因分析

8.6.1 绑定失败诊断流程图

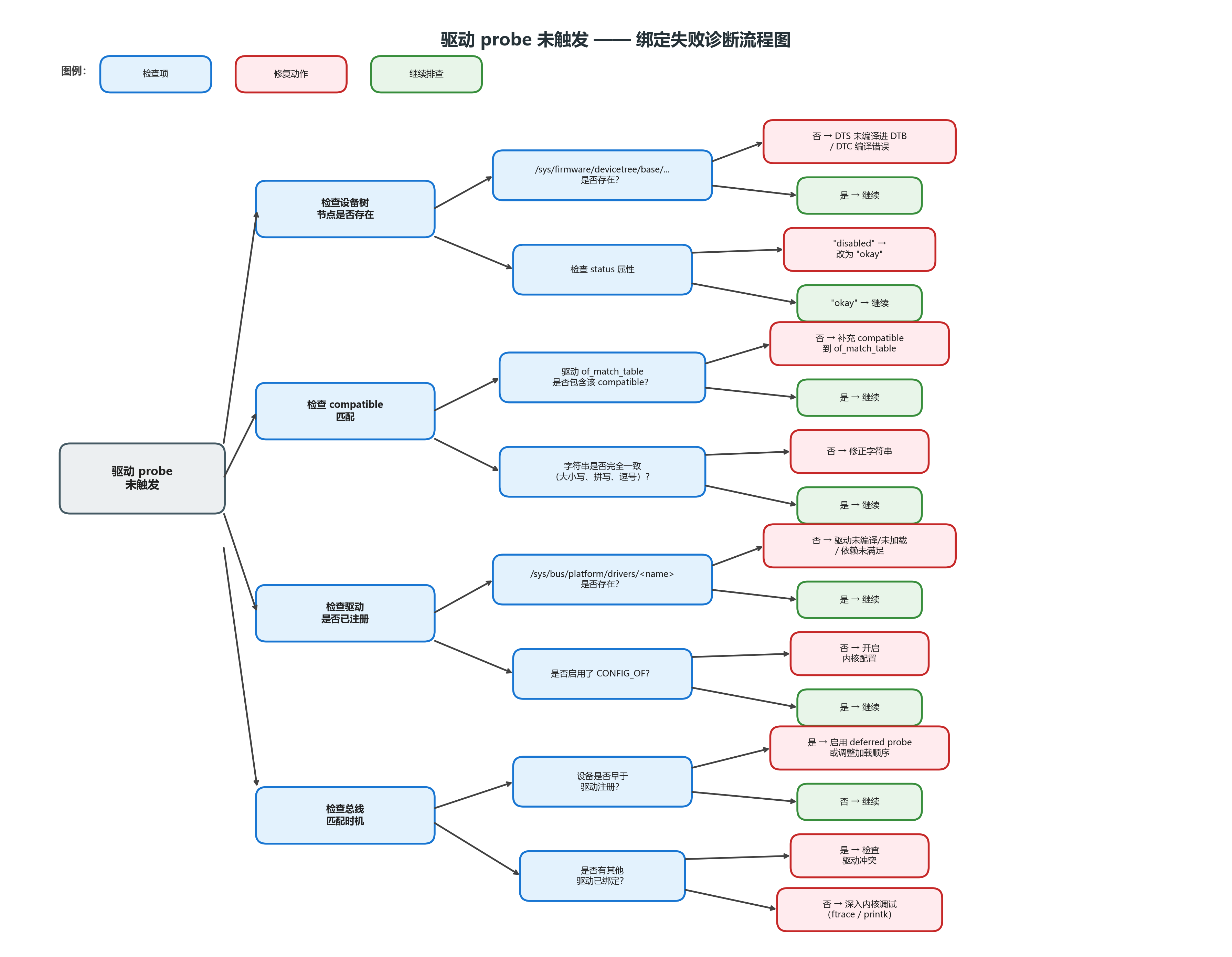

绑定失败诊断流程图 ------ 从「驱动 probe 未触发」出发，按设备树节点存在性、compatible 匹配、驱动注册状态、总线匹配时机四个维度逐层排查；蓝色为检查项，红色为修复动作，绿色为继续排查；最终若排除所有常见原因，则需借助 ftrace / printk 深入内核调试。

8.6.2 常见绑定失败场景与修复
失败场景 症状 根因 修复方案
compatible 拼写不一致 of_match_device() 返回 NULL 设备树 "myvendor,myuart" vs 驱动 "myvendor,myuar" 使用 cat /proc/device-tree/.../compatible 与驱动源码逐字符比对
缺少终止符 内核崩溃/越界访问 of_match_table 数组末尾缺少 { } 确保数组以空结构体结束
of_match_table 未绑定到 driver 驱动加载但 probe 不触发 platform_driver.driver.of_match_table 未赋值 检查 platform_driver 结构体初始化
CONFIG_OF 未开启 整个设备树系统不工作 内核编译时未启用 Open Firmware 支持 grep CONFIG_OF /boot/config-$(uname -r)
设备早于驱动注册 设备存在但无驱动绑定 驱动作为模块加载，设备在 initcall 早期注册 使用 deferred_probe_timeout 或内置驱动
ACPI 优先覆盖 DT ARM64 服务器上设备树不生效 固件同时提供 ACPI 和 DTB，内核优先 ACPI 添加 acpi=off 或修改固件策略
Overlay 未正确应用 动态添加的设备无驱动 DTBO 编译错误 / target 路径错误 / configfs 未挂载 dtc -@ 编译，检查 /config/device-tree/overlays/xxx/status
引用了未定义的 phandle DTC 编译报错 &label 指向的节点不存在或标签拼写错误 检查 DTSI 包含顺序和标签定义
8.6.3 内核级调试：跟踪绑定过程
c 复制代码
// 在驱动中添加调试信息，追踪绑定过程
static int myuart_probe(struct platform_device *pdev)
{
    const struct of_device_id *match;

    // 1. 确认 of_node 存在
    if (!pdev->dev.of_node) {
        dev_err(&pdev->dev, "No of_node bound!\n");
        return -ENODEV;
    }

    // 2. 打印完整设备树路径
    dev_info(&pdev->dev, "Device tree path: %pOF\n", pdev->dev.of_node);

    // 3. 打印 compatible 属性
    dev_info(&pdev->dev, "Compatible: %pOFn\n", pdev->dev.of_node);

    // 4. 确认匹配结果
    match = of_match_device(myuart_of_match, &pdev->dev);
    if (!match) {
        dev_err(&pdev->dev, "No matching of_device_id found!\n");
        return -EINVAL;
    }

    dev_info(&pdev->dev, "Matched: %s, data=%p\n",
             match->compatible, match->data);

    return 0;
}

使用 ftrace 跟踪 platform_match：

bash 复制代码
# 启用函数跟踪
echo function > /sys/kernel/debug/tracing/current_tracer

# 设置跟踪过滤器
echo platform_match > /sys/kernel/debug/tracing/set_ftrace_filter
echo of_driver_match_device >> /sys/kernel/debug/tracing/set_ftrace_filter
echo of_match_device >> /sys/kernel/debug/tracing/set_ftrace_filter
echo of_device_is_compatible >> /sys/kernel/debug/tracing/set_ftrace_filter

# 开始跟踪
echo 1 > /sys/kernel/debug/tracing/tracing_on

# 触发设备加载（如加载模块或应用 Overlay）
modprobe myuart

# 查看跟踪结果
cat /sys/kernel/debug/tracing/trace

8.7 绑定机制的扩展：非 Platform 总线

虽然设备树绑定最常与 platform_bus_type 关联，但绑定机制同样适用于其他总线：

总线类型 匹配函数 设备树节点示例 驱动绑定方式
Platform platform_match() serial@1000 { compatible = "..."; } platform_driver.of_match_table
I2C i2c_device_match() sensor@48 { compatible = "..."; reg = <0x48>; } i2c_driver.driver.of_match_table
SPI spi_match_device() flash@0 { compatible = "..."; reg = <0>; } spi_driver.driver.of_match_table
USB usb_match_device() 通常不通过设备树描述 通过 VID/PID 匹配
PCI pci_match_device() 通过 interrupt-map 关联 通过 VendorID/DeviceID 匹配
AMBA amba_match() uart@1000 { compatible = "arm,pl011"; } amba_driver.drv.of_match_table

I2C 绑定的特殊之处：

dts 复制代码
&i2c1 {
    status = "okay";

    // I2C 子设备的 reg = I2C 从设备地址
    temperature-sensor@48 {
        compatible = "bosch,bme280";
        reg = <0x48>;  // I2C 地址，不是内存地址
        status = "okay";
    };
};
c 复制代码
// I2C 驱动绑定
static const struct of_device_id bme280_of_match[] = {
    { .compatible = "bosch,bme280" },
    { .compatible = "bosch,bmp280" },
    { }
};
MODULE_DEVICE_TABLE(of, bme280_of_match);

static struct i2c_driver bme280_driver = {
    .driver = {
        .name = "bme280",
        .of_match_table = bme280_of_match,
    },
    .probe = bme280_probe,
    .id_table = bme280_id_table,  // I2C ID 表（非设备树场景）
};

关键差异 ：I2C/SPI 子设备不是由 of_platform_populate() 直接创建的，而是由控制器驱动 在 probe() 中调用 of_register_i2c_devices() / spi_of_register_devices() 二次扫描创建的。这意味着：

  • I2C 控制器必须 status = "okay" 且驱动成功 probe
  • 只有控制器驱动 probe 成功后，才会扫描其子节点并创建 I2C 子设备
  • 若控制器驱动加载失败或被 deferred，所有子设备都不会出现

9. 驱动开发中的 OF API + 系统化速查表 + 诊断手册

9.1 OF API 分类体系

9.1.1 节点查找类
c 复制代码
// 通过路径查找（绝对路径）
struct device_node *of_find_node_by_path(const char *path);  // "/soc/serial@10000000"

// 通过名称查找（从指定节点开始遍历）
struct device_node *of_find_node_by_name(struct device_node *from, const char *name);

// 通过 compatible 查找（最常用）
struct device_node *of_find_compatible_node(struct device_node *from,
                                            const char *type,
                                            const char *compat);

// 通过别名查找（解析 aliases 节点）
struct device_node *of_find_node_by_alias(struct device_node *np, const char *alias);

// 通过 phandle 查找（解析 phandle 值）
struct device_node *of_find_node_by_phandle(phandle handle);

// 遍历子节点
struct device_node *of_get_next_child(struct device_node *node, struct device_node *prev);

// 引用计数管理（必须成对使用）
struct device_node *of_node_get(struct device_node *node);
void of_node_put(struct device_node *node);
9.1.2 属性读取类
c 复制代码
// 读取单个数值（u8/u16/u32/u64）
int of_property_read_u32(const struct device_node *np, const char *propname, u32 *out_value);
int of_property_read_u64(const struct device_node *np, const char *propname, u64 *out_value);

// 读取数组
int of_property_read_u32_array(const struct device_node *np, const char *propname,
                                u32 *out_values, size_t sz);

// 读取字符串
int of_property_read_string(const struct device_node *np, const char *propname,
                            const char **out_string);

// 读取字符串数组
int of_property_read_string_array(const struct device_node *np, const char *propname,
                                   const char **out_strings, size_t sz);

// 判断属性是否存在（布尔值）
bool of_property_read_bool(const struct device_node *np, const char *propname);

// 获取属性长度（字节数）
int of_property_count_elems_of_size(const struct device_node *np, const char *propname,
                                     size_t elem_size);

// 获取原始属性结构（二进制数据）
struct property *of_find_property(const struct device_node *np, const char *name,
                                   int *lenp);
9.1.3 资源转换类
c 复制代码
// 将 reg 属性转换为 struct resource（包含地址、长度、类型）
int of_address_to_resource(struct device_node *dev, int index, struct resource *r);

// 获取地址数量
int of_property_count_elems_of_size(const struct device_node *np, const char *propname,
                                     size_t elem_size);

// 解析并映射中断（底层 API）
unsigned int irq_of_parse_and_map(struct device_node *dev, int index);

// 获取中断数量
int of_irq_count(struct device_node *dev);

// 获取命名 GPIO
int of_get_named_gpio(struct device_node *np, const char *propname, int index);

// 获取命名 GPIO 并转换为 irq
int of_get_named_gpio_flags(struct device_node *np, const char *list_name,
                             int index, enum of_gpio_flags *flags);
9.1.4 内存映射类
c 复制代码
// 映射 reg 指定的 IO 内存（非 devm，需手动 iounmap）
void __iomem *of_iomap(struct device_node *np, int index);

// devm 版本（推荐，自动释放）
void __iomem *devm_of_iomap(struct device *dev, struct device_node *np, int index,
                             resource_size_t *size);

// 平台设备专用（最推荐）
void __iomem *devm_platform_ioremap_resource(struct platform_device *pdev, int index);
9.1.5 中断解析类
c 复制代码
// 解析中断并映射到 Linux IRQ 编号
unsigned int irq_of_parse_and_map(struct device_node *dev, int index);

// 获取中断数量
int of_irq_count(struct device_node *dev);

// 获取中断资源（填充 struct resource）
int of_irq_to_resource(struct device_node *dev, int index, struct resource *r);

// 平台设备专用（推荐）
int platform_get_irq(struct platform_device *dev, int num);
9.1.6 时钟/DMA/GPIO 专用类
c 复制代码
// 时钟
struct clk *devm_clk_get(struct device *dev, const char *id);  // id 匹配 clock-names
struct clk *of_clk_get(struct device_node *np, int index);
struct clk *of_clk_get_by_name(struct device_node *np, const char *name);

// DMA
struct dma_chan *dma_request_slave_channel(struct device *dev, const char *name);
struct dma_chan *of_dma_request_slave_channel(struct device_node *np, const char *name);

// GPIO
struct gpio_desc *devm_gpiod_get(struct device *dev, const char *con_id, enum gpiod_flags flags);
struct gpio_desc *devm_gpiod_get_index(struct device *dev, const char *con_id, int idx,
                                        enum gpiod_flags flags);

9.2 常见错误诊断手册

9.2.1 诊断表：症状 → 根因 → 修复 → 诊断命令
症状 根因 修复方案 诊断命令
驱动 probe 未触发 ① status = "disabled" ② compatible 不匹配 ③ 设备未注册到 platform_bus ① 改为 "okay" ② 核对驱动 of_match_table ③ 检查 of_platform_populate() 是否覆盖该节点 grep compatible /sys/bus/platform/devices/*/of_node/compatible 2>/dev/null cat /sys/firmware/devicetree/base/.../status
platform_get_irq() 返回 -ENXIO (-6) ① interrupts 属性缺失 ② interrupt-parent 错误或未继承 ③ #interrupt-cells 不匹配 ① 补充 interrupts ② 显式指定 interrupt-parent = <&intc> ③ 核对中断控制器 #interrupt-cells hexdump -C /sys/firmware/devicetree/base/.../interrupts `dtc -I dtb -O dts /sys/firmware/fdt
devm_clk_get() 返回 EPROBE_DEFER (-517) 时钟提供者（clock provider）驱动未加载或 status = "disabled" ① 确保时钟控制器节点 status = "okay" ② 检查时钟控制器驱动是否编译进内核 ③ 调整驱动加载顺序（module_init 优先级或 arch_initcall） ls /sys/kernel/debug/clk/ grep clk /sys/kernel/debug/devices_deferred
devm_pinctrl_get() 失败 ① pinctrl-0 引用的节点不存在 ② pinctrl 驱动未加载 ③ 引脚冲突（两个外设同时使用同一引脚） ① 检查标签 &uart0_pins 是否正确定义 ② 确保 pinctrl 驱动已加载 ③ 检查是否有其他节点占用相同引脚 cat /sys/kernel/debug/pinctrl/pinctrl-devices cat /sys/kernel/debug/pinctrl/pinmux-pins
内存识别少了一半 #address-cells / #size-cells 与 reg 长度不匹配 核对父节点的 cells 定义与 reg 数组元素个数是否一致 `dtc -I dtb -O dts /sys/firmware/fdt
GPIO 编号错乱 / 无法控制 ① #gpio-cells 不匹配（如应为 2 但写成了 3） ② GPIO_ACTIVE_LOW / GPIO_ACTIVE_HIGH 混淆 ① 核对 GPIO 控制器 #gpio-cells ② 检查硬件原理图电平逻辑 cat /sys/kernel/debug/gpio gpiod_get_value() 返回值与万用表实测对比
DMA 传输失败 / 通道申请失败 ① dmas 中的请求号错误 ② #dma-cells 不匹配 ③ DMA 控制器驱动未加载 ① 核对 SoC TRM 中的 DMA 请求号 ② 检查 #dma-cells 与 dmas 数组长度 ③ 确保 DMA 控制器 status = "okay" ls /sys/class/dma/ `dmesg
of_property_read_u32() 返回 -EINVAL ① 属性名拼写错误 ② 属性类型不匹配（字符串 vs 数值） ③ 属性不存在 ① 核对属性名大小写 ② 用 hexdump 查看属性原始类型 ③ 检查 DTS 是否包含该属性 hexdump -C /sys/firmware/devicetree/base/.../属性名 `dtc -I dtb -O dts ...
Overlay 加载失败 ① dtc 未加 -@ 参数（符号丢失） ② target 节点路径错误 ③ 内核未开启 CONFIG_OF_OVERLAY ① dtc -@ -I dts -O dtbo ... ② 核对 target = <&label> 或路径 ③ 开启内核配置并确保 configfs 已挂载 cat /config/device-tree/overlays/xxx/status `dmesg
设备树编译通过但内核启动崩溃 ① reg 地址越界（访问未映射内存） ② interrupts 编号冲突 ③ memory 节点与实际硬件不符 ① 核对 TRM 寄存器地址范围 ② 检查中断号是否与其他设备冲突 ③ 用 Bootloader 命令 md 验证内存 md.l 0x10000000 0x10（U-Boot） `dmesg

9.3 调试命令速查

bash 复制代码
# ========== 查看当前运行设备树 ==========
# 查看节点属性（二进制格式）
hexdump -C /sys/firmware/devicetree/base/soc/serial@10000000/reg

# 查看字符串属性
cat /sys/firmware/devicetree/base/compatible

# 查看节点状态
cat /sys/firmware/devicetree/base/soc/serial@10000000/status

# ========== 反编译当前 DTB ==========
cp /sys/firmware/fdt /tmp/current.dtb
dtc -I dtb -O dts -o current.dts /tmp/current.dtb

# ========== 查看设备模型注册状态 ==========
# 查看所有 platform 设备及其 of_node
ls /sys/bus/platform/devices/

# 查看设备是否已绑定驱动
ls /sys/bus/platform/drivers/myuart/

# 查看 deferred probe 列表（驱动因依赖未满足而延迟加载）
cat /sys/kernel/debug/devices_deferred

# ========== 查看子系统状态 ==========
# 时钟树
cat /sys/kernel/debug/clk/clk_summary

# GPIO 状态
cat /sys/kernel/debug/gpio

# Pinctrl 引脚占用
cat /sys/kernel/debug/pinctrl/pinmux-pins

# DMA 通道
cat /sys/class/dma/dma0chan0/state

# ========== 验证设备树语法 ==========
# 检查 dts 语法
dtc -I dts -O dtb -o test.dtb myboard.dts

# 检查 Schema（需内核源码环境）
./scripts/dtc/dt-validate arch/arm64/boot/dts/myboard.dts

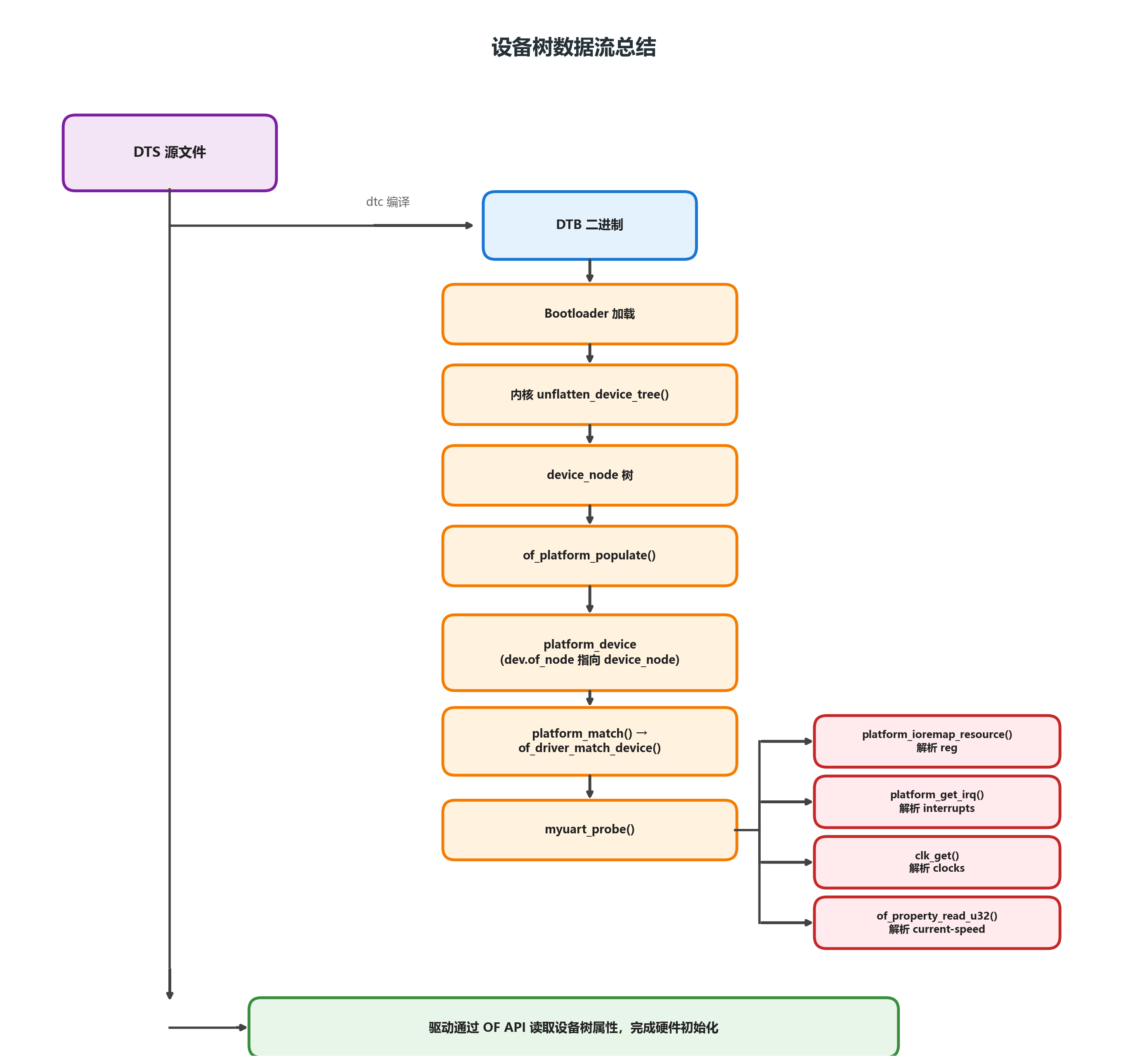

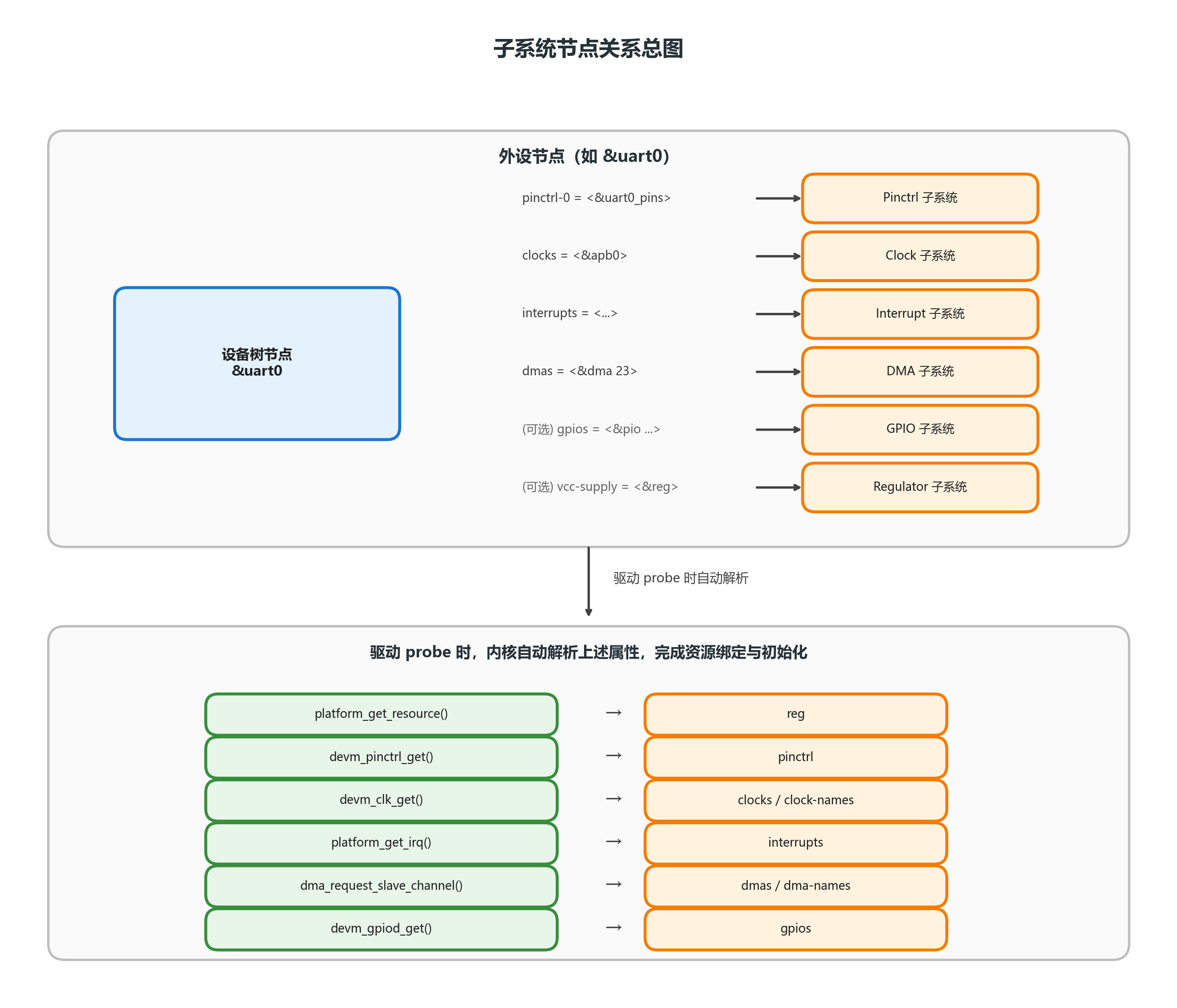

10. 子系统级节点详解（Pinctrl / Clock / GPIO / DMA）

定位 ：现代 SoC BSP 开发中，驱动工程师每日必打交道的四大子系统。脱离这些子系统，设备树描述的外设只是「骨架」，无法真正工作。

10.1 Pinctrl / Pinmux 子系统 ------ 引脚复用

10.1.1 核心概念

SoC 的物理引脚数量有限，但外设数量远超引脚数。Pinctrl 子系统通过设备树描述引脚复用关系，在驱动 probe 时自动完成引脚配置。

dts 复制代码
// SoC 级定义（.dtsi）：引脚组定义
&pio {
    uart0_pins: uart0-pins {
        pins = "PA0", "PA1";              // 具体引脚
        function = "uart0";               // 复用功能
        bias-pull-up;                      // 内部上拉
        drive-strength = <8>;              // 驱动能力（mA）
    };

    i2c0_pins: i2c0-pins {
        pins = "PA2", "PA3";
        function = "i2c0";
        bias-pull-up;
        input-schmitt-enable;              // 施密特触发
    };
};

// 板级定义（.dts）：外设引用引脚配置
&uart0 {
    pinctrl-names = "default", "sleep";    // 状态名称
    pinctrl-0 = <&uart0_pins>;             // default 状态引脚
    pinctrl-1 = <&uart0_sleep_pins>;       // sleep 状态引脚
    status = "okay";
};
10.1.2 关键属性速查
属性 作用域 说明
pinctrl-names 外设节点 定义引脚状态名称列表（如 default, sleep, idle）
pinctrl-0/1/2... 外设节点 对应 pinctrl-names 索引的引脚组引用
pins pinctrl 组节点 引脚列表，支持多个 "PA0", "PA1"
function pinctrl 组节点 复用功能名称，由 SoC pinctrl 驱动定义
bias-disable pinctrl 组节点 禁止上下拉
bias-pull-up pinctrl 组节点 使能内部上拉
bias-pull-down pinctrl 组节点 使能内部下拉
drive-strength pinctrl 组节点 驱动电流强度（单位 mA，典型值 2/4/8/12）
input-schmitt-enable pinctrl 组节点 使能施密特触发（抗抖动）
output-high / output-low pinctrl 组节点 配置为 GPIO 输出并设初始电平
10.1.3 驱动侧自动绑定
c 复制代码
// 驱动无需手动解析 pinctrl，platform 框架自动处理
static int myuart_probe(struct platform_device *pdev)
{
    // 内核自动查找 pinctrl-0 并应用引脚配置
    // 若 pinctrl-names 包含多个状态，驱动可手动切换：
    struct pinctrl *p = devm_pinctrl_get(&pdev->dev);
    struct pinctrl_state *state = pinctrl_lookup_state(p, "sleep");
    pinctrl_select_state(p, state);  // 切换到低功耗引脚状态
}

10.2 Clock 子系统 ------ 时钟树

10.2.1 核心概念

现代 SoC 拥有数百个时钟源 ，形成复杂的时钟树（PLL → 分频器 → 门控 → 外设）。设备树通过 clocks 属性描述外设的时钟依赖关系。

dts 复制代码
// 时钟提供者（Clock Provider）定义
osc24m: osc24m-clk {
    compatible = "fixed-clock";
    #clock-cells = <0>;              // 无额外时钟选择参数
    clock-frequency = <24000000>;    // 24MHz 晶振
    clock-output-names = "osc24m";
};

pll_periph: pll-periph {
    compatible = "allwinner,sun4i-pll";
    #clock-cells = <0>;
    clocks = <&osc24m>;              // 输入时钟源
};

apb0: apb0-clk {
    compatible = "allwinner,sun4i-apb0-clk";
    #clock-cells = <0>;
    clocks = <&pll_periph>;
};

// 外设引用时钟
&uart0 {
    clocks = <&apb0>;                // 引用 apb0 时钟
    clock-names = "apb";             // 驱动通过名称识别时钟
    status = "okay";
};

// 多时钟外设（如 SDHCI 需要总线时钟 + 模块时钟）
&mmc0 {
    clocks = <&ahb_mmc0>, <&mmc0_clk>;
    clock-names = "ahb", "mmc";      // 驱动通过 clock-names 区分
    status = "okay";
};
10.2.2 关键属性速查
属性 作用域 说明
#clock-cells 时钟提供者 0 = 单输出时钟；1 = 需额外索引（如多路时钟选择器）
clock-output-names 时钟提供者 时钟输出名称（调试/可读性）
clock-frequency 固定时钟 固定频率值（Hz）
clocks 外设节点 引用的时钟提供者 phandle 列表
clock-names 外设节点 与 clocks 一一对应的名称，驱动通过 devm_clk_get(dev, "apb") 获取
assigned-clocks 节点 指定需要配置的时钟
assigned-clock-rates 节点 指定时钟目标频率
assigned-clock-parents 节点 指定时钟父源
10.2.3 驱动侧时钟 API
c 复制代码
struct clk *clk = devm_clk_get(&pdev->dev, "apb");  // 通过 clock-names 匹配
clk_prepare_enable(clk);                              // 使能时钟
u32 rate = clk_get_rate(clk);                        // 获取当前频率
clk_set_rate(clk, 48000000);                         // 设置目标频率（若支持）
clk_disable_unprepare(clk);                           // 关闭时钟（remove 时）

10.3 GPIO 子系统 ------ 通用输入输出

10.3.1 核心概念

GPIO 子系统与 Pinctrl 紧密耦合：Pinctrl 负责引脚复用配置 ，GPIO 子系统负责数字电平读写。

dts 复制代码
// GPIO 控制器定义（通常在 SoC pinctrl 节点内）
&pio {
    compatible = "allwinner,sun8i-h3-pinctrl";
    gpio-controller;                   // 标记为 GPIO 控制器
    #gpio-cells = <6>;                 // GPIO 描述占 6 个参数（bank, pin, flags...）

    // GPIO 引脚 hog（内核启动时自动占用）
    power_key: power-key {
        gpio-hog;                      // 标记为 hog
        gpios = <PA 0 GPIO_ACTIVE_LOW>; // 占用 PA0
        input;                          // 配置为输入
        label = "power-key";
    };
};

// 外设引用 GPIO
&leds {
    status = "okay";

    led0: led@0 {
        label = "status-led";
        gpios = <&pio PA 15 GPIO_ACTIVE_LOW>;  // &pio 控制器, bank=PA, pin=15, 低电平有效
        default-state = "off";
    };
};

// 中断方式引用 GPIO
gpio-keys {
    compatible = "gpio-keys";

    button@0 {
        label = "user-button";
        gpios = <&pio PA 0 GPIO_ACTIVE_LOW>;
        linux,code = <KEY_POWER>;
        interrupt-parent = <&pio>;     // GPIO 控制器也可作为中断源
        interrupts = <PA 0 IRQ_TYPE_EDGE_FALLING>;
    };
};
10.3.2 关键属性速查
属性 作用域 说明
gpio-controller GPIO 控制器节点 标记此节点为 GPIO 控制器
#gpio-cells GPIO 控制器 描述引用一个 GPIO 所需的参数个数（通常 2 或 3）
gpios 外设节点 GPIO 引用列表，格式由 #gpio-cells 决定
gpio-hog 引脚节点 内核启动时自动占用此 GPIO，无需驱动介入
input / output-high / output-low hog 节点 配置 GPIO 方向与初始电平
GPIO_ACTIVE_LOW 标志位 低电平有效（与 GPIO_ACTIVE_HIGH 相对）
10.3.3 驱动侧 GPIO API
c 复制代码
// 获取 GPIO
struct gpio_desc *gpiod = devm_gpiod_get(&pdev->dev, "reset", GPIOD_OUT_LOW);
// 参数说明：dev, con_id（匹配 gpios 属性中的 "reset" 后缀）, 初始方向

// 读写电平
gpiod_set_value(gpiod, 1);           // 输出高
int val = gpiod_get_value(gpiod);    // 读取输入电平

// 获取 GPIO 中断
int irq = gpiod_to_irq(gpiod);
request_irq(irq, my_handler, IRQF_TRIGGER_FALLING, "myirq", dev);

10.4 DMA 子系统 ------ 直接内存访问

10.4.1 核心概念

高速外设（音频、SDIO、网络、SPI）需要 DMA 传输以避免 CPU 轮询。设备树通过 dmas 属性描述 DMA 通道请求。

dts 复制代码
// DMA 控制器定义
dma: dma-controller@1c02000 {
    compatible = "allwinner,sun8i-h3-dma";
    reg = <0x01c02000 0x1000>;
    interrupts = <GIC_SPI 50 IRQ_TYPE_LEVEL_HIGH>;
    #dma-cells = <1>;                // DMA 请求描述占 1 个参数（通道号/请求号）
    dma-channels = <8>;             // 控制器通道数
    dma-requests = <32>;            // 外设请求线数量
};

// 外设引用 DMA
&mmc0 {
    dmas = <&dma 23>, <&dma 24>;    // 23=RX 通道请求号, 24=TX 通道请求号
    dma-names = "rx", "tx";         // 驱动通过名称区分收发
    status = "okay";
};

// 音频设备 DMA 配置
&i2s0 {
    dmas = <&dma 0>, <&dma 1>;
    dma-names = "rx", "tx";
    // 某些 SoC 需要 dma-ranges 描述 DMA 地址空间限制
    dma-ranges = <0x0 0x40000000 0x20000000>;  // 从设备视角到 CPU 视角的地址映射
};
10.4.2 关键属性速查
属性 作用域 说明
#dma-cells DMA 控制器 描述一个 DMA 请求所需的参数个数（通常 1）
dma-channels DMA 控制器 物理通道数量
dma-requests DMA 控制器 外设请求线数量（决定同时服务多少外设）
dmas 外设节点 DMA 请求引用列表，格式由 #dma-cells 决定
dma-names 外设节点 与 dmas 一一对应的名称（如 "rx", "tx"）
dma-ranges 总线/外设 DMA 地址空间转换（类似 ranges，用于非一致性 DMA）
10.4.3 驱动侧 DMA API
c 复制代码
// 获取 DMA 通道
struct dma_chan *rx_chan = dma_request_slave_channel(&pdev->dev, "rx");
struct dma_chan *tx_chan = dma_request_slave_channel(&pdev->dev, "tx");

// 配置 DMA 传输参数
struct dma_slave_config cfg = {
    .direction = DMA_MEM_TO_DEV,
    .dst_addr = res->start + FIFO_OFFSET,
    .dst_addr_width = DMA_SLAVE_BUSWIDTH_4_BYTES,
    .dst_maxburst = 8,
};
dmaengine_slave_config(tx_chan, &cfg);

// 提交 DMA 传输
struct dma_async_tx_descriptor *desc = dmaengine_prep_slave_single(
    tx_chan, buf, len, DMA_MEM_TO_DEV, DMA_PREP_INTERRUPT);
desc->callback = my_dma_callback;
dmaengine_submit(desc);
dma_async_issue_pending(tx_chan);

10.5 子系统节点关系总图

子系统节点关系总图 ------ 上半部分展示外设节点（如 &uart0）通过各类属性引用 Pinctrl、Clock、Interrupt、DMA、GPIO、Regulator 等子系统；下半部分展示驱动 probe() 阶段内核调用对应 API 解析这些属性，完成资源绑定与初始化。其中 gpios、vcc-supply 为可选属性。

11. YAML Schema 验证与 dt-bindings（现代 BSP 上游化标准）

定位 ：Linux 5.x+ 内核要求新提交的设备树绑定必须以 YAML Schema 形式编写。这是从「设备树能编译」走向「设备树正确」的关键门槛，也是向上游社区提交 BSP 的必会技能。

11.1 为什么需要 Schema 验证

传统设备树开发的问题：

  • 语法正确 ≠ 语义正确 ：dtc 只能检查 DTS 语法，无法判断 compatible 是否合法、reg 长度是否匹配 SoC 要求
  • 绑定文档分散 ：早期 .txt 绑定文档散落在 Documentation/devicetree/bindings/，无机器可读性
  • 维护困难：SoC 厂商的私有 DTS 往往包含大量「能工作但不符合规范」的写法

YAML Schema 的解决：

  • 机器可读 ：dt-validate 工具可自动检查设备树是否符合 Schema
  • 自文档化：Schema 本身就是最权威的绑定文档
  • 继承复用 ：通过 $ref 引用标准绑定（如 gpio.yaml, clock.yaml），避免重复定义

11.2 YAML Schema 文件结构

yaml 复制代码
# Documentation/devicetree/bindings/serial/myvendor,myuart.yaml
$schema: http://devicetree.org/meta-schemas/core-schema.yaml#

# 标题与维护者信息
title: MyVendor UART Controller

maintainers:
  - Your Name <your.email@example.com>

# 描述
description: |
  MyVendor UART controller is a standard 16550-compatible UART
  with additional DMA support and configurable FIFO depth.

# 属性定义（所有节点必须包含的属性及其约束）
properties:
  compatible:
    const: myvendor,myuart          # 强制固定值，不可变
    # 或 enum: [myvendor,myuart-v1, myvendor,myuart-v2]

  reg:
    maxItems: 1                     # 只能有 1 个寄存器区域

  interrupts:
    maxItems: 1

  clocks:
    maxItems: 1

  clock-names:
    const: apb                      # 时钟名称固定为 "apb"

  dmas:
    minItems: 1
    maxItems: 2                     # 支持 1~2 个 DMA 通道

  dma-names:
    minItems: 1
    maxItems: 2
    items:
      - enum: [rx, tx]             # 元素只能是 "rx" 或 "tx"

  pinctrl-0: true                  # 允许存在，不限制具体内容
  pinctrl-names: true

  # 自定义属性
  myvendor,fifo-depth:
    $ref: /schemas/types.yaml#/definitions/uint32
    description: Configurable FIFO depth in bytes
    enum: [16, 32, 64, 128]        # 只允许这四个值

  # 标准属性继承
  status:
    enum: [okay, disabled]         # 限制 status 的合法值

# 必选属性列表（缺少任一属性，验证报错）
required:
  - compatible
  - reg
  - interrupts
  - clocks
  - clock-names

# 条件属性（当存在 dmas 时，dma-names 必须存在）
allOf:
  - if:
      properties:
        dmas: true
    then:
      required:
        - dma-names

# 额外属性策略：不允许未定义的属性（严格模式）
additionalProperties: false

# 示例（作为文档和测试用例）
examples:
  - |
    uart@10000000 {
        compatible = "myvendor,myuart";
        reg = <0x10000000 0x100>;
        interrupts = <GIC_SPI 10 IRQ_TYPE_LEVEL_HIGH>;
        clocks = <&apb0>;
        clock-names = "apb";
        status = "okay";
    };

11.3 标准绑定继承（$ref）

yaml 复制代码
properties:
  # 继承标准 GPIO 引用格式
  reset-gpios:
    $ref: /schemas/types.yaml#/definitions/phandle-array
    items:
      - $ref: /schemas/gpio.yaml#/definitions/gpio-consumer
    description: GPIO connected to the reset pin

  # 继承标准时钟引用格式
  clocks:
    $ref: /schemas/types.yaml#/definitions/phandle-array
    items:
      - $ref: /schemas/clock.yaml#/definitions/clock
    minItems: 1
    maxItems: 2

  # 继承标准中断引用格式
  interrupts:
    $ref: /schemas/interrupts.yaml#/definitions/interrupts
    maxItems: 1

11.4 常用约束类型速查

约束关键字 作用 示例
const 强制固定值 const: myvendor,myuart
enum 枚举合法值 enum: [16, 32, 64]
maxItems 数组最大元素数 maxItems: 2
minItems 数组最小元素数 minItems: 1
items 定义数组每个元素的类型 items: [{enum: [rx, tx]}]
pattern 正则匹配字符串 pattern: "^led-[0-9]+$"
minimum / maximum 数值范围 minimum: 0, maximum: 255
oneOf 多选一 属性 A 或属性 B 必须存在一个
allOf 条件组合 如果存在 X，则必须存在 Y

11.5 验证工具链使用

bash 复制代码
# 1. 安装验证工具（内核源码内）
cd linux/scripts/dtc
make check                  # 编译 dtc 并运行自测

# 2. 验证单个 YAML Schema 语法
python3 -m dtschema_validate Documentation/devicetree/bindings/serial/myvendor,myuart.yaml

# 3. 验证 DTS 是否符合所有 Schema（最常用）
./scripts/dtc/dt-validate arch/arm64/boot/dts/myvendor/myboard.dtb
# 或验证源码级 DTS
./scripts/dtc/dt-validate arch/arm64/boot/dts/myvendor/myboard.dts

# 4. 检查具体错误
# 输出示例：
# myboard.dts:45: myuart@10000000: 'myvendor,unsupported-prop' is not allowed
#   from schema $id: http://devicetree.org/schemas/serial/myvendor,myuart.yaml#

11.6 上游提交流程中的 Binding 要求

复制代码
提交设备树驱动补丁到 Linux 上游时，必须同时提交：

1. 驱动代码（drivers/xxx/）
2. YAML Binding（Documentation/devicetree/bindings/xxx/）
3. 设备树节点示例（放在 YAML 的 examples 字段）
4. 实际 SoC 的 DTS/DTSI 变更（arch/arm64/boot/dts/）

审查重点：
├── Schema 是否覆盖了所有驱动解析的属性？
├── 是否复用了标准 $ref（gpio.yaml, clock.yaml, interrupt.yaml）？
├── examples 字段是否可编译通过 dt-validate？
└── 是否遗漏了 required 属性或条件约束？

12. 工程语法高级特性（DTS 进阶）

12.1 /delete-node/ 与 /delete-property/

板级 DTS 继承 SoC DTSI 后，常需删除不需要的节点或属性：

dts 复制代码
#include "soc.dtsi"

/ {
    // 删除不需要的 GPU 节点
    /delete-node/ gpu@30000000;

    // 删除继承的默认时钟配置
    /delete-property/ assigned-clocks;
};

&uart0 {
    // 删除默认的 pinctrl 引用
    /delete-property/ pinctrl-0;
};

12.2 /incbin/ ------ 二进制数据内联

用于将固件 blob 直接嵌入 DTB：

dts 复制代码
/ {
    firmware {
        wifi_fw: wifi-firmware {
            compatible = "myvendor,wifi-fw";
            // 将二进制文件内容作为属性值嵌入
            data = /incbin/("./wifi_firmware.bin");
        };
    };
};

12.3 /memreserve/ ------ 早期内存预留

在 FDT 文件头中预留内存，比 reserved-memory 节点更早生效（Bootloader 阶段即生效）：

dts 复制代码
/memreserve/ 0x80000000 0x00100000;  // 预留 1MB @ 0x80000000

/ {
    // ...
};

与 reserved-memory 的区别：

  • /memreserve/：FDT 头信息，Bootloader 解析 FDT 时即处理，不进入内核设备树
  • reserved-memory：设备树节点，内核 unflatten 后解析，可动态调整

13. Zephyr 与 Linux 设备树对比

维度 Linux 设备树 Zephyr 设备树
设计目标 描述硬件，供内核解析 描述硬件 + 配置软件，编译时生成代码
解析时机 内核启动时（运行时） 编译时（生成 C 头文件和宏）
驱动绑定 运行时通过 compatible 匹配 编译时通过 DEVICE_DT_DEFINE 静态绑定
内存占用 需保留完整 device_node 树 不保留设备树结构，仅保留提取的配置
Overlay 支持 运行时动态加载（configfs） 编译时静态合并
适用场景 通用操作系统（Linux） RTOS（Zephyr）、资源极度受限设备
规范来源 Devicetree Specification（power.org） 继承并扩展 Linux 规范，增加 binding 约束

关键差异理解：

  • Linux 设备树是运行时数据库 ，内核启动后仍可通过 /sys/firmware/devicetree/base/ 访问完整节点
  • Zephyr 设备树是编译时代码生成器 ，仅用于生成 devicetree_generated.h，不保留运行时树结构

14. 与其他固件接口对比（ACPI / RISC-V / FDT 启动协议）

定位 ：设备树并非唯一的硬件描述接口。理解 ACPI、RISC-V 设备树差异、以及不同架构的 FDT 启动协议，是进行跨架构 BSP 开发 和服务器级系统调试的必备知识。

14.1 ACPI vs 设备树：ARM64 服务器的双支持策略

14.1.1 为什么 ARM64 服务器同时支持两者？
维度 ACPI 设备树（DT）
设计目标 通用 PC/服务器硬件抽象 嵌入式/SoC 硬件精确描述
标准化组织 UEFI Forum / ACPI Spec Devicetree.org / Power.org
运行时能力 支持热插拔、电源状态迁移、方法执行（AML） 静态描述，启动后只读
固件接口 UEFI 系统表 → ACPI 表 Bootloader 传递 DTB 地址
驱动模型 ACPI 驱动绑定（PNP0D80 等 HID） OF 驱动绑定（compatible）
适用场景 服务器、笔记本、通用 ARM64 设备 嵌入式、IoT、定制 SoC

ARM64 的折中策略：

  • 服务器级 SoC （如 Ampere Altra、AWS Graviton）：优先使用 ACPI，因为需要 NUMA、热插拔、PCIe 热移除等高级特性
  • 嵌入式/IoT 设备 ：优先使用 设备树，因为硬件高度定制化，ACPI 的通用抽象反而成为负担
  • 内核配置 ：CONFIG_ACPI 与 CONFIG_OF 可同时开启，启动时由固件决定使用哪种描述方式
14.1.2 启动时选择逻辑
c 复制代码
// arch/arm64/kernel/setup.c
void __init setup_arch(char **cmdline_p)
{
    // 1. 优先检查 ACPI
    if (acpi_disabled == 0 && acpi_table_parse_sdt(...)) {
        // 使用 ACPI 描述
        acpi_boot_table_init();
    } else {
        // 2. 回退到设备树
        early_init_dt_scan(phys_to_virt(dtb_phys));
    }
}

UEFI 固件的行为：

  • 若 UEFI 系统表中存在有效的 ACPI 2.0+ 表，内核优先走 ACPI 路径
  • 若 ACPI 无效或禁用（acpi=off 命令行），内核回退到 FDT
  • 某些固件（如 EDK2）同时提供 ACPI 表和 DTB，由内核策略决定
14.1.3 驱动层面的差异
c 复制代码
// ACPI 驱动绑定
static const struct acpi_device_id myuart_acpi_ids[] = {
    { "PNP0501", 0 },  // ACPI HID（硬件标识）
    { }
};
MODULE_DEVICE_TABLE(acpi, myuart_acpi_ids);

// 设备树驱动绑定
static const struct of_device_id myuart_of_ids[] = {
    { .compatible = "myvendor,myuart" },
    { }
};
MODULE_DEVICE_TABLE(of, myuart_of_ids);

// 统一驱动：同时支持两种固件接口
static struct platform_driver myuart_driver = {
    .driver = {
        .name = "myuart",
        .of_match_table = myuart_of_ids,
        .acpi_match_table = ACPI_PTR(myuart_acpi_ids),
    },
    .probe = myuart_probe,
};

14.2 RISC-V 设备树的特殊之处

RISC-V 架构的设备树继承自 Linux/ARM 规范，但在CPU 描述 和定时器方面存在显著差异。

14.2.1 hart 节点：硬件线程描述
dts 复制代码
// RISC-V 的 CPU 拓扑使用 hart（硬件线程）概念
cpus {
    #address-cells = <1>;
    #size-cells = <0>;

    // hart 0：主核心（Boot HART）
    cpu@0 {
        compatible = "riscv";
        reg = <0>;                    // hart ID = 0
        device_type = "cpu";

        // RISC-V 特有属性
        riscv,isa = "rv64imafdc";     // 支持的指令集扩展
        mmu-type = "riscv,sv48";      // MMU 类型（Sv39/Sv48/Sv57）

        // CPU 能力（类似 ARM 的 enable-method）
        cpu-idle-states = <&CPU_SLEEP_0>;

        // 中断控制器引用（RISC-V 使用 PLIC/APLIC）
        interrupt-controller = <&plic>;
    };

    cpu@1 {
        compatible = "riscv";
        reg = <1>;
        device_type = "cpu";
        riscv,isa = "rv64imafdc";
        mmu-type = "riscv,sv48";
        status = "disabled";          // 可通过 firmware 动态使能
    };
};

// 中断控制器（PLIC：Platform-Level Interrupt Controller）
plic: interrupt-controller@c000000 {
    compatible = "riscv,plic0";
    #address-cells = <0>;
    #interrupt-cells = <1>;
    interrupt-controller;
    reg = <0x0 0xc000000 0x0 0x4000000>;
    riscv,ndev = <95>;               // 外部中断源数量（RISC-V 特有）
};
14.2.2 timebase-frequency：RISC-V 定时器基准
dts 复制代码
// RISC-V 使用统一的机器模式定时器（mtime），由设备树描述频率
cpus {
    timebase-frequency = <10000000>;   // 10 MHz，mtime 计数器递增频率
};

// 定时器节点（SBI 固件提供）
clint@2000000 {
    compatible = "riscv,clint0";
    reg = <0x0 0x2000000 0x0 0x10000>;
    interrupts-extended = <&cpu0_intc 3>,  // hart 0 的 M-mode 软件中断
                           <&cpu0_intc 7>;  // hart 0 的 M-mode 定时器中断
};

与 ARM 的关键差异：

特性 ARM RISC-V
CPU 标识 cpu@0 + reg = <0> cpu@0 + reg = <0> + riscv,isa
中断控制器 GIC（#interrupt-cells = <3>） PLIC（#interrupt-cells = <1>）
定时器 架构定时器（arch_timer） CLINT/ACLINT（timebase-frequency）
CPU 启动 enable-method = "psci" 由 OpenSBI 固件统一管理，设备树中不描述
缓存描述 next-level-cache 标准 next-level-cache，但缓存大小常由固件动态提供
14.2.3 cpu-map：NUMA/SMP 拓扑描述
dts 复制代码
cpus {
    #address-cells = <1>;
    #size-cells = <0>;

    cpu-map {
        cluster0 {
            core0 {
                cpu = <&cpu0>;
            };
            core1 {
                cpu = <&cpu1>;
            };
        };
        cluster1 {
            core0 {
                cpu = <&cpu2>;
            };
            core1 {
                cpu = <&cpu3>;
            };
        };
    };
};

14.3 FDT 启动协议差异：寄存器传递

不同架构的 Bootloader 通过寄存器 将 DTB 地址传递给内核，这是底层启动代码的硬契约。

14.3.1 ARM32（AArch32）
c 复制代码
// arch/arm/kernel/head.S
// 启动时寄存器约定：
// r0 = 0（固定）
// r1 = machine type number（早期使用，设备树时代已废弃，但保留为 0）
// r2 = DTB 物理地址（或 ATAGS 列表地址，设备树启动时指向 DTB）

// 内核早期汇编代码：
__HEAD
ENTRY(stext)
    // 保存 r2（DTB 地址）到安全位置
    // 后续 C 代码通过 __atags_pointer 或 dtb_phys 访问

历史包袱 ：ARM32 保留了 machine type 概念（r1），虽然设备树启动时已无实际意义，但 Bootloader 通常仍设置为 0 或保留值。

14.3.2 ARM64（AArch64）
c 复制代码
// arch/arm64/kernel/head.S
// 启动时寄存器约定（EFI / U-Boot 统一）：
// x0 = DTB 物理地址（64 位）
// x1 = 保留（0）
// x2 = 保留（0）
// x3 = 保留（0）

// U-Boot 传递示例：
// 直接设置 x0 = dtb_phys，然后跳转至内核入口

ARM64 的简化 ：完全摒弃了 machine type，仅通过 x0 传递 DTB 地址，这是设备树设计哲学的彻底贯彻。

14.3.3 RISC-V
c 复制代码
// arch/riscv/kernel/head.S
// 启动时寄存器约定（SBI 固件 / U-Boot）：
// a0 = hart ID（当前硬件线程编号）
// a1 = DTB 物理地址
// a2 = 保留（SBI 扩展用）

// OpenSBI 固件行为：
// 1. 选择 Boot HART（通常为 hart 0）
// 2. 将 DTB 加载到内存安全区域
// 3. 设置 a0 = hartid, a1 = dtb_addr
// 4. 跳转到内核入口地址

RISC-V 的特殊性 ：a0 同时传递了当前 CPU 身份 （hart ID）和设备树地址 （a1），内核通过 a0 识别 Boot HART，通过 a1 解析硬件。

14.3.4 启动协议对比总表
架构 DTB 传递寄存器 辅助信息 Bootloader 代表
ARM32 r2 r0=0, r1=machid U-Boot、Barebox
ARM64 x0 无 U-Boot、EDK2、Trusted Firmware
RISC-V a1 a0=hartid OpenSBI、U-Boot、RustSBI
PowerPC r3 r4=param, r5=epapr U-Boot、Yaboot
MIPS a0 / a1（依平台） 依 Bootloader 实现 U-Boot、CFE
14.3.5 内核早期解析入口
c 复制代码
// 各架构的统一解析入口（arch/xxx/kernel/setup.c）

// ARM32
void __init setup_arch(char **cmdline_p)
{
    setup_machine_fdt(__atags_pointer);  // __atags_pointer = r2
}

// ARM64
void __init setup_arch(char **cmdline_p)
{
    setup_machine_fdt(dtb_phys);         // dtb_phys = x0
}

// RISC-V
void __init setup_arch(void)
{
    setup_early_pagetable();
    parse_dtb(dtb_early_va);             // dtb_early_va = a1 映射后的虚拟地址
}

关键理解 ：无论架构如何差异，最终都收敛到 drivers/of/fdt.c 中的 early_init_dt_scan()，实现架构无关的统一解析。

14.4 选择策略：何时用 ACPI，何时用设备树？

场景 推荐方案 理由
嵌入式 ARM SoC（全志、瑞芯微、NXP） 设备树 硬件高度定制，引脚复用、时钟树复杂，ACPI 无法描述
ARM64 服务器（Ampere、鲲鹏、Graviton） ACPI 需要 NUMA、PCIe 热插拔、SR-IOV、高级电源管理
通用 ARM64 笔记本/平板 ACPI 需要与 Windows on ARM 兼容的固件
RISC-V 嵌入式（K210、VisionFive） 设备树 生态早期，硬件差异大，ACPI 支持不成熟
RISC-V 服务器（待成熟） ACPI 或混合 预计跟随 ARM64 路径，服务器级用 ACPI
需要动态硬件变更（FPGA 部分重配置） 设备树 + Overlay ACPI 不支持运行时硬件描述变更

15. 版本演进与关键内核里程碑

内核版本 关键特性 影响
2.6.x PowerPC 设备树支持 设备树首次进入 Linux
3.0+ ARM 架构全面采用设备树 移除大量 mach-xxx 目录，ARM 内核统一化
3.7+ Device Tree Overlay 引入 支持动态外设扩展
3.15+ of_platform_default_populate() 统一设备树到平台设备的转换接口
4.1+ DT Schema 验证框架起步 设备树从语法正确走向语义正确
4.12+ 动态设备树（Live DT）增强 支持更多运行时节点修改
5.0+ 改进的 Overlay 应用机制 更稳定的动态外设加载
6.0+ 设备树编译器（dtc）同步更新 支持更多属性类型和验证规则

16. 工程实践与调试技巧

16.1 设备树调试命令

bash 复制代码
# 查看当前运行设备树（需开启 CONFIG_PROC_DEVICETREE）
cat /proc/device-tree/soc/serial@10000000/status
xxd /proc/device-tree/soc/serial@10000000/reg    # 查看二进制属性值

# 通过 sysfs 查看（推荐）
ls /sys/firmware/devicetree/base/                  # 完整设备树镜像
hexdump -C /sys/firmware/devicetree/base/memory@80000000/reg

# 反编译当前运行 DTB
cp /sys/firmware/fdt /tmp/current.dtb
dtc -I dtb -O dts -o current.dts /tmp/current.dtb

16.2 常见问题排查

现象 根因 排查方法
设备未生成 /dev/xxx status = "disabled" 检查设备树节点 status
驱动 probe 未触发 compatible 不匹配 比对驱动 of_match_table 与设备树
中断注册失败 interrupts 属性错误 检查 interrupt-parent 和 #interrupt-cells
内存识别错误 #address-cells / #size-cells 不匹配 确认父节点 cells 定义与 reg 长度一致
DTB 编译失败 语法错误或 phandle 未解析 dtc 加 -@ 参数检查符号

16.3 开发规范建议

  1. 分层组织 ：SoC 定义放 .dtsi，板级定义放 .dts，通过 #include 组合
  2. compatible 命名 ：采用 "vendor,model" 格式，避免使用通用名称如 "gpio-leds" 作为首选
  3. 状态管理 ：默认外设节点设为 "disabled"，由板级 DTS 按需 "okay"
  4. 标签命名 ：使用有意义的标签（如 uart0:、i2c1:），便于引用和覆盖
  5. Schema 验证 ：Linux 5.x+ 应使用 dt-bindings YAML 文件进行驱动绑定验证

17. 完整示例：从 DTS 到驱动

17.1 硬件描述（DTS）

dts 复制代码
// myboard.dtsi
soc {
    #address-cells = <1>;
    #size-cells = <1>;

    myuart: uart@10000000 {
        compatible = "myvendor,myuart";
        reg = <0x10000000 0x100>;
        interrupts = <GIC_SPI 10 IRQ_TYPE_LEVEL_HIGH>;
        clocks = <&apb0>;
        current-speed = <115200>;
        status = "disabled";
    };
};

// myboard.dts
#include "myboard.dtsi"

/ {
    model = "MyBoard V1";
    compatible = "myvendor,myboard";

    chosen {
        stdout-path = "serial0:115200n8";
    };
};

&myuart {
    status = "okay";
};

17.2 驱动代码

c 复制代码
#include <linux/module.h>
#include <linux/platform_device.h>
#include <linux/of.h>
#include <linux/io.h>
#include <linux/interrupt.h>
#include <linux/clk.h>

struct myuart_drvdata {
    void __iomem *base;
    int irq;
    struct clk *clk;
    u32 baudrate;
};

static const struct of_device_id myuart_of_ids[] = {
    { .compatible = "myvendor,myuart" },
    { }
};
MODULE_DEVICE_TABLE(of, myuart_of_ids);

static int myuart_probe(struct platform_device *pdev)
{
    struct myuart_drvdata *drv;
    struct resource *res;
    int ret;

    drv = devm_kzalloc(&pdev->dev, sizeof(*drv), GFP_KERNEL);
    if (!drv)
        return -ENOMEM;

    // 1. 获取并映射寄存器资源（从 reg 属性）
    drv->base = devm_platform_ioremap_resource(pdev, 0);
    if (IS_ERR(drv->base))
        return PTR_ERR(drv->base);

    // 2. 获取中断（从 interrupts 属性）
    drv->irq = platform_get_irq(pdev, 0);
    if (drv->irq < 0)
        return drv->irq;

    ret = devm_request_irq(&pdev->dev, drv->irq, myuart_irq_handler,
                           IRQF_SHARED, "myuart", drv);
    if (ret)
        return ret;

    // 3. 获取时钟（从 clocks 属性）
    drv->clk = devm_clk_get(&pdev->dev, NULL);
    if (IS_ERR(drv->clk))
        return PTR_ERR(drv->clk);
    clk_prepare_enable(drv->clk);

    // 4. 读取自定义属性（从 current-speed）
    ret = of_property_read_u32(pdev->dev.of_node, "current-speed",
                               &drv->baudrate);
    if (ret)
        drv->baudrate = 9600;  // 默认值

    platform_set_drvdata(pdev, drv);
    dev_info(&pdev->dev, "MyUART probed, baudrate=%u\n", drv->baudrate);

    return 0;
}

static int myuart_remove(struct platform_device *pdev)
{
    struct myuart_drvdata *drv = platform_get_drvdata(pdev);
    clk_disable_unprepare(drv->clk);
    return 0;
}

static struct platform_driver myuart_driver = {
    .probe = myuart_probe,
    .remove = myuart_remove,
    .driver = {
        .name = "myuart",
        .of_match_table = myuart_of_ids,
    },
};

module_platform_driver(myuart_driver);
MODULE_LICENSE("GPL");

17.3 数据流总结

设备树数据流总结 ------ 左侧竖线为 DTS 源文件到驱动初始化的主线：DTS 经 dtc 编译为 DTB，由 Bootloader 加载后，内核通过 unflatten_device_tree() 展开为 device_node 树，再经 of_platform_populate() 创建 platform_device；匹配成功后进入 myuart_probe()，驱动在 probe 中通过右侧 OF API 读取 reg、interrupts、clocks、current-speed 等属性，最终完成硬件初始化。

附录：参考资源

  1. Devicetree Specification（官方规范）：https://www.devicetree.org/
  2. Linux Kernel Documentation ：Documentation/devicetree/（内核源码内）
  3. DT Binding Schema ：Documentation/devicetree/bindings/（YAML 格式验证规则）
  4. DTC 源码 ：scripts/dtc/（内核源码内）
  5. OF Core 源码 ：drivers/of/（内核源码内）
  6. Platform Bus 源码 ：drivers/base/platform.c（内核源码内）
相关推荐
Huangjin007_1 小时前
【Linux 系统篇(一)】入门基础指令详解(一)
linux·服务器
嵌入式小能手1 小时前
飞凌嵌入式ElfBoard-i2c与从设备通讯编程示例之i2c设备通信编程示例
linux
mounter6251 小时前
现代 Linux 内核中的数据持久化艺术：从回写（Writeback）到多样化写策略
linux·linux kernel·kernel·writeback·writethrough
会飞的小新2 小时前
《深入理解 DDR Memory Margin》系列之第一章：从 DDR 到 Memory Margin——为什么服务器需要进行内存裕量测试？
linux·服务器
治愈系贝壳2 小时前
ARM ---day1
linux·arm开发·学习
晚风吹长发2 小时前
探索软件测试——用例篇
大数据·linux·服务器·压力测试·测试·测试方法
CHANG_THE_WORLD2 小时前
Linux C 多线程 TCP 并发服务器：从 `accept()` 到资源管理深度剖析
linux·服务器·c语言
运维大师2 小时前
【Linux运维极简教程】10-日志管理与故障排查
linux·运维·服务器
笑锝没心没肺3 小时前
提升CPU平均使用率(自用)
linux·运维
热门推荐
012026年7月AI圈大地震：GPT-5.6被政府限制、Claude入驻Slack、Anthropic自研芯片02GitHub 镜像站点03AI科技热点日报 | 2026年07月01日04幻兽帕鲁 - 服务器管理员权限与 GM 命令完全指南05AI 编程 IDE 全景解析 2026：Agent 全面接管开发链路06国内可直接用、免费额度/永久免费的大模型API清单（含 SiliconFlow、火山、阿里、智谱、百度、Kimi、DeepSeek、DMXAPI 等）07Codex 下载安装指南：Windows 和 macOS 官方版下载082026 国产 AI 大模型横评：DeepSeek、通义千问、Kimi、文心一言、星火、豆包谁更能打？092026 年 AI 大模型 & AI 编程工具实战全总结10全面体验 Grok API 中转站（2025 · Grok 4 系列最新版）
