基于 51 单片机的8 路抢答器设计教程

从硬件连接、按键消抖到首按锁存与 Proteus 仿真

最终效果 上电后数码管显示"－"；任意选手按下 K1～K8 后，系统显示对应编号 1～8 并锁定结果；主持人按下 START/RESET 后进入下一轮。

适用器件：AT89C51 / AT89C52 / STC89C52 系列

开发环境：Keil C51 + Proteus

目录

使用说明与学习目标

完成后你应能做到

学习路线

[1 功能要求与总体方案](#1 功能要求与总体方案)

[1.1 功能要求](#1.1 功能要求)

[1.2 系统结构](#1.2 系统结构)

[2 元器件与端口分配](#2 元器件与端口分配)

[2.1 元器件清单](#2.1 元器件清单)

[2.2 端口分配表](#2.2 端口分配表)

[3 硬件电路设计](#3 硬件电路设计)

[3.1 51 单片机最小系统](#3.1 51 单片机最小系统)

[3.2 8 路按键输入电路](#3.2 8 路按键输入电路)

[3.3 主持人 START/RESET 键](#3.3 主持人 START/RESET 键)

[4 数码管显示电路](#4 数码管显示电路)

[4.1 共阳极数码管的逻辑](#4.1 共阳极数码管的逻辑)

[4.2 段码表](#4.2 段码表)

[4.3 限流与负载注意](#4.3 限流与负载注意)

[5 Proteus 原理图搭建](#5 Proteus 原理图搭建)

[5.1 放置元件](#5.1 放置元件)

[5.2 接线自检](#5.2 接线自检)

[6 软件设计](#6 软件设计)

[6.1 状态与变量](#6.1 状态与变量)

[6.2 消抖方法](#6.2 消抖方法)

[6.3 控制流程](#6.3 控制流程)

[7 完整 C51 程序](#7 完整 C51 程序)

[7.1 端口、段码与基础函数](#7.1 端口、段码与基础函数)

[7.2 按键译码与消抖](#7.2 按键译码与消抖)

[7.3 主函数：锁存与复位](#7.3 主函数：锁存与复位)

[7.4 关键语句解释](#7.4 关键语句解释)

[8 Keil 工程建立与编译](#8 Keil 工程建立与编译)

[8.1 编译前检查](#8.1 编译前检查)

[8.2 推荐的工程目录](#8.2 推荐的工程目录)

[9 Proteus 仿真步骤](#9 Proteus 仿真步骤)

[9.1 预期现象](#9.1 预期现象)

[10 测试与验收](#10 测试与验收)

[10.1 最小测试集](#10.1 最小测试集)

[10.2 验收结论](#10.2 验收结论)

[11 常见故障与排查](#11 常见故障与排查)

[12 设计改进与扩展](#12 设计改进与扩展)

[13 实验总结](#13 实验总结)

[附录 速查表](#附录 速查表)

---

使用说明与学习目标

教程默认使用一个共阳极一位数码管显示获胜者编号，8 个选手按键占用 P0 口，数码管占用 P1 口，主持人复位键接 P3.2。

完成后你应能做到

1. 解释"扫描---消抖---判定---锁存---复位"的完整控制过程。
2. 正确连接 51 单片机最小系统、P0 外接上拉、共阳极数码管与限流电阻。
3. 在 Keil 中编译 C51 程序并生成 HEX 文件。
4. 在 Proteus 中完成仿真，验证 8 个按键、锁定和复位功能。
5. 根据故障现象判断是按键悬空、段码极性、端口映射还是复位逻辑出错。

学习路线

阶段	主要任务	可验证结果
1. 方案	确定输入、输出和锁存规则	能画出系统框图
2. 硬件	连接最小系统、8 个按键和数码管	端口电平关系明确
3. 软件	编写消抖、编号译码和状态锁存	程序能够生成 HEX
4. 仿真	加载 HEX 并执行测试用例	首按有效、其余锁定、复位恢复

编号约定 **：**K1 接 P0.0，K2 接 P0.1，依次类推，K8 接 P0.7。

1 功能要求与总体方案

1.1 功能要求

功能	要求	实现方式
待机提示	上电或复位后显示"－"	P1 输出共阳极横杠段码 0xBF
8 路输入	K1～K8 任一路可参与抢答	P0.0～P0.7 低电平有效
首按判定	只记录第一位有效选手	消抖后译码并写入 winner
结果锁定	后续选手按键无效	winner 非 0 时停止扫描选手键
新一轮	主持人可清除结果	P3.2 的 START/RESET 键将 winner 清零

1.2 系统结构

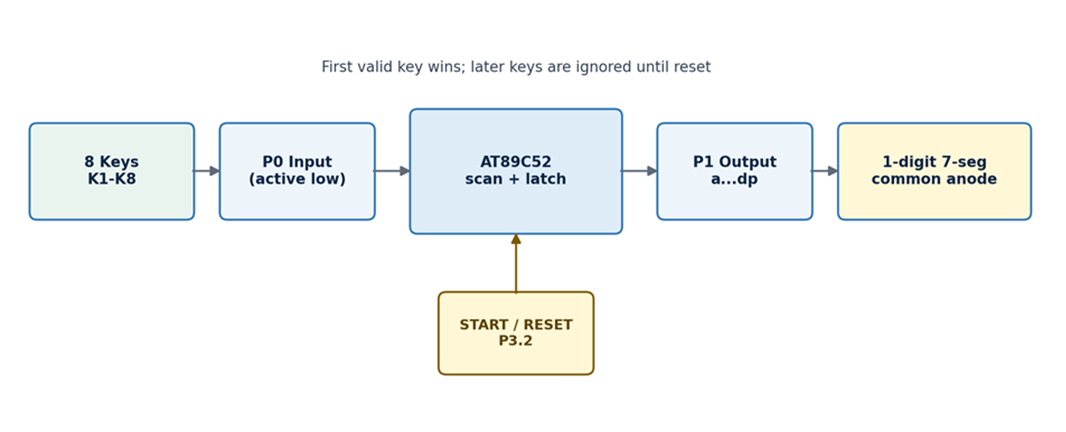

图 1 8 路抢答器总体结构

核心思想是把"是否已经有人抢答"保存为一个状态变量 winner。winner 等于 0 时允许扫描选手键；winner 变为 1～8 后立即显示编号并停止接收新的选手输入；只有主持人复位才能把 winner 重新清零。

同时按下怎么办？ 单片机并不能判断物理上绝对同时的先后。本程序按 P0.0→P0.7 的顺序译码，因此同一采样周期内多键同时为低电平时，编号较小者优先。

2 元器件与端口分配

2.1 元器件清单

元器件	建议规格	数量	作用
51 单片机	AT89C52 / STC89C52	1	完成按键扫描、锁存和显示控制
一位数码管	共阳极 7 段	1	显示 1～8 或"－"
选手按键	常开轻触开关	8	K1～K8，按下接地
主持人按键	常开轻触开关	1	START/RESET，接 P3.2
P0 上拉电阻	4.7 kΩ～10 kΩ	8	为 P0 提供稳定高电平
段限流电阻	220 Ω～330 Ω	8	限制数码管段电流
晶振与电容	12 MHz；22～33 pF	1+2	构成单片机时钟
复位元件	10 μF、10 kΩ、按键	各 1	构成上电与硬件复位
去耦电容	0.1 μF 陶瓷	1	抑制电源瞬态干扰
电源	+5 V 稳压	1	为系统供电

2.2 端口分配表

端口	连接对象	有效电平 / 方向	说明
P0.0～P0.7	K1～K8	输入，低有效	每一路必须外接上拉电阻
P1.0～P1.7	a、b、c、d、e、f、g、dp	输出，低电平点亮	每个段串联限流电阻
P3.2	START/RESET	输入，低有效	主持人清除锁存结果
RST	硬件复位网络	高电平复位	与主持人复位不是同一功能

两个 " 复位 " 要区分 RST 引脚用于重启整个单片机；P3.2 的 START/RESET 只清除本轮抢答结果。做简化版时可以取消 P3.2，直接用硬件复位开始下一轮，但连续操作不够方便。

3 硬件电路设计

3.1 51 单片机最小系统

1. 电源：VCC 接 +5 V，GND 接地；在 VCC 与 GND 附近并联 0.1 μF 去耦电容。
2. 时钟：12 MHz 晶振跨接 XTAL1 与 XTAL2，晶振两端各用 22～33 pF 电容接地。
3. 复位：RST 通过 10 kΩ 电阻接地、通过 10 μF 电容接 +5 V，并用按键将 RST 直接接 +5 V。
4. 程序存储器：EA 接 +5 V，表示使用片内程序存储器。

3.2 8 路按键输入电路

P0 口是漏极开路结构，作为普通输入时没有像 P1/P2/P3 那样的内部上拉能力。因此每个 P0 引脚都要通过 4.7 kΩ～10 kΩ 电阻接 +5 V，按键另一端接地。未按下时读取 1，按下时读取 0。

按键状态	P0 引脚电平	读取位值	程序含义
未按下	被上拉至 +5 V	1	没有人抢答
按下	通过按键接地	0	该路发出抢答请求

例如 K3 接 P0.2。K3 按下时 P0 的理想读数是 11111011B，即 0xFB。程序不要求整个字节必须等于某个固定值，而是逐位检查，因此同时按下多个键也能给出确定的优先级。

3.3 主持人 START/RESET 键

将 P3.2 设为输入（向该位写 1），按键按下时接地。程序检测到稳定低电平后，把 winner 清零、数码管重新显示"－"，并等待主持人键和全部选手键释放，再进入下一轮。

4 数码管显示电路

4.1 共阳极数码管的逻辑

共阳极数码管的公共端接 +5 V，各段阴极经限流电阻连接 P1。当 P1 某位输出 0 时，对应段导通点亮；输出 1 时熄灭。因此，段码与"1 点亮"的共阴极数码管相反。

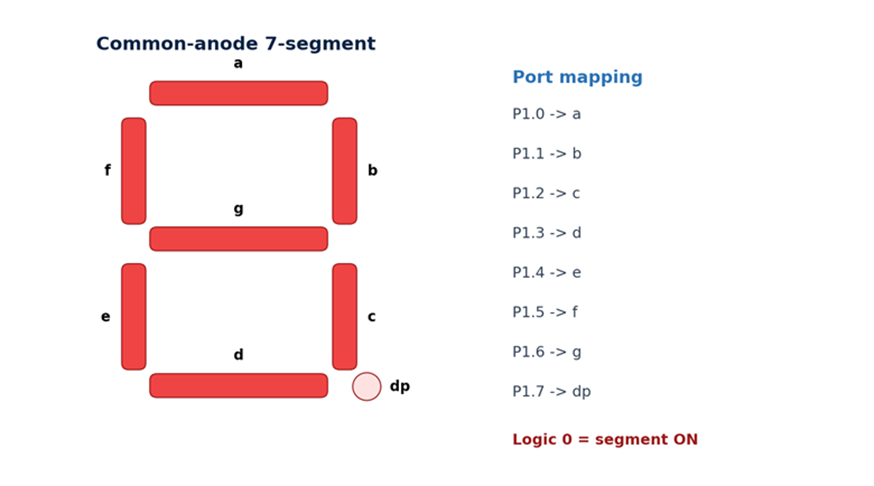

图 2 P1 与共阳极数码管的段线映射

4.2 段码表

显示	1	2	3	4	5	6	7	8	－
共阳极段码	0xF9	0xA4	0xB0	0x99	0x92	0x82	0xF8	0x80	0xBF

段码成立的前提 **：**上表假定 P1.0～P1.7 依次连接 a、b、c、d、e、f、g、dp。若你的元件引脚顺序不同，数码管会显示乱码，需要按实际连线重新计算段码。

4.3 限流与负载注意

1. 每一个段都要单独串联 220 Ω～330 Ω 电阻，不能只在公共端串一个电阻。
2. 本实验只驱动一位数码管，静态显示即可，不需要动态扫描。
3. 实物若亮度要求较高或驱动多位数码管，应增加三极管或专用驱动芯片，不要：让单片机端口长期承受过大电流。

5 Proteus 原理图搭建

5.1 放置元件

1. 新建原理图，放置 AT89C52、CRYSTAL、CAP、RES、BUTTON、共阳极一位数码管和电源端子。
2. 完成 +5 V、GND、EA、晶振和硬件复位网络，先保证最小系统完整。
3. 把 K1～K8 分别接 P0.0～P0.7，每一路放置独立上拉电阻，按键另一端接地。
4. 把 P1.0～P1.7 经 220 Ω～330 Ω 电阻接数码管 a～dp，共阳极端接 +5 V。
5. 把主持人 START/RESET 键接 P3.2，另一端接地。

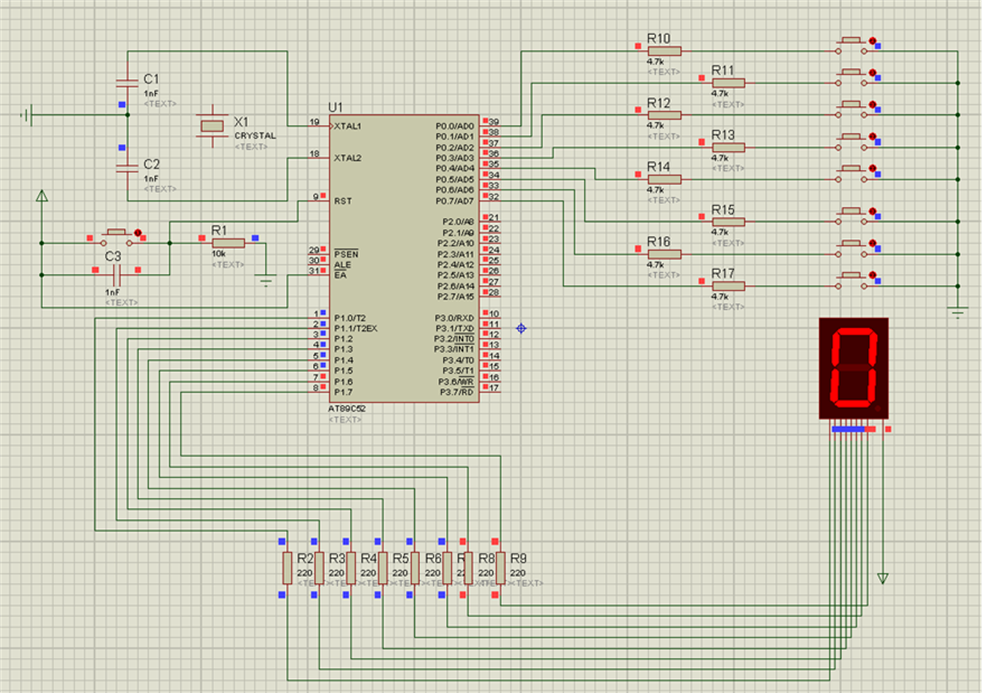

图 3 所附实验报告中的 Proteus 连接结构（元件参数以本教程为准）

5.2 接线自检

1. P0 的 8 根输入线是否都存在上拉电阻，且按键按下时能接地。
2. 数码管是否选择共阳极型号，公共端是否接 +5 V。
3. P1 与 a～dp 的顺序是否与段码表完全一致。
4. EA 是否接 +5 V，晶振频率是否与 Keil 工程设置一致。
5. 主持人键是否接 P3.2，而不是误接到某一路选手键。

6 软件设计

6.1 状态与变量

对象	取值	含义
winner	0	待机，可扫描 K1～K8
winner	1～8	已锁定对应选手，忽略其他选手键
P0	0xFF	全部选手键释放
P1	0xBF	显示"－"
P1	seg_cawinner	显示获胜编号

6.2 消抖方法

机械按键刚闭合时会在 0 和 1 之间快速跳变。程序先读取一次 P0，发现不是 0xFF 后延时约 10 ms，再读取一次；两次读数一致才认为按键有效。这个方法适合教学和低速人机输入。对精确定时或高可靠系统，建议改用定时器周期扫描。

6.3 控制流程

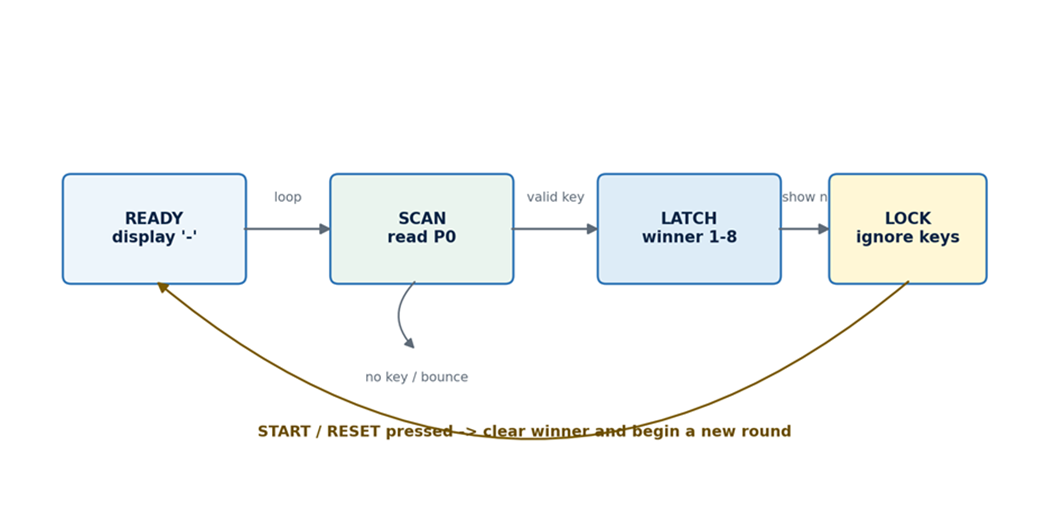

图 4 抢答器的软件状态与复位路径

7 完整 C51 程序

下面的程序适用于 Keil C51，默认 12 MHz 晶振、共阳极数码管和本教程的端口连接。简单循环延时只用于按键消抖，精度不作为实验验收指标。

7.1 端口、段码与基础函数

#include <reg52.h>

typedef unsigned char  u8;
typedef unsigned int   u16;

#define KEY_PORT   P0
#define SEG_PORT   P1
#define SEG_DASH   0xBF

sbit START_KEY = P3^2;

/* Index 1..8 is used; index 0 is unused here. */
u8 code seg_ca[9] = {
    0xC0, 0xF9, 0xA4, 0xB0, 0x99,
    0x92, 0x82, 0xF8, 0x80
};

/* Approximate millisecond delay at 12 MHz. */
void delay_ms(u16 ms)
{
    u16 i;
    while (ms--)
    {
        for (i = 0; i < 110; i++);
    }
}

7.2 按键译码与消抖

u8 decode_first_key(u8 value)
{
    if ((value & 0x01) == 0) return 1;  /* K1 */
    if ((value & 0x02) == 0) return 2;  /* K2 */
    if ((value & 0x04) == 0) return 3;  /* K3 */
    if ((value & 0x08) == 0) return 4;  /* K4 */
    if ((value & 0x10) == 0) return 5;  /* K5 */
    if ((value & 0x20) == 0) return 6;  /* K6 */
    if ((value & 0x40) == 0) return 7;  /* K7 */
    if ((value & 0x80) == 0) return 8;  /* K8 */
    return 0;
}

u8 read_key(void)
{
    u8 first;
    u8 second;

    first = KEY_PORT;
    if (first == 0xFF) return 0;

    delay_ms(10);
    second = KEY_PORT;

    if (second != first) return 0;
    return decode_first_key(second);
}

7.3 主函数：锁存与复位

void main(void)
{
    u8 winner = 0;

    KEY_PORT = 0xFF;     /* Release P0 for input. */
    START_KEY = 1;       /* Configure P3.2 as input. */
    SEG_PORT = SEG_DASH; /* Ready indication. */

    while (1)
    {
        /* Host starts a new round. */
        if (START_KEY == 0)
        {
            delay_ms(10);
            if (START_KEY == 0)
            {
                winner = 0;
                SEG_PORT = SEG_DASH;

                while (START_KEY == 0);
                while (KEY_PORT != 0xFF);
                delay_ms(10);
            }
        }

        /* Only scan players before a winner is latched. */
        if (winner == 0)
        {
            winner = read_key();
            if (winner != 0)
            {
                SEG_PORT = seg_ca[winner];
            }
        }
    }
}

7.4 关键语句解释

1. KEY_PORT = 0xFF：P0 写 1 后处于释放状态，再由外部上拉电阻提供稳定高电平。
2. decode_first_key：从低位到高位检查，因此多键同采样时 K1 的优先级最高。
3. winner == 0：只有在尚未产生结果时才扫描选手键，实现软件锁存。
4. SEG_PORT = seg_cawinner：winner 直接作为数组下标，显示编号 1～8。
5. 等待全部选手键释放：避免主持人开始下一轮时，上一轮仍按住的选手立即再次抢答。

如果只使用硬件复位 **，**可以删除 P3.2 复位判断，并在显示获胜编号后停在循环中；按下 RST 重新上电即可回到"－"。

8 Keil 工程建立与编译

1. 打开 Keil uVision，选择 Project → New uVision Project，建立工程目录。
2. 在器件列表中选择 Atmel AT89C52（或与你的芯片兼容的 8051/8052 器件）。
3. 新建 main.c，把完整程序粘贴进去，并通过 Add Existing Files to Group 添加到 Source Group 1。
4. 打开 Options for Target，在 Target 页把晶振频率设置为 12.0 MHz。
5. 在 Output 页勾选 Create HEX File，确认生成文件目录。
6. 点击 Build；出现 0 Error(s) 后，在 Objects 目录找到 .hex 文件。

8.1 编译前检查

1. 文件扩展名必须是 .c，不要误保存为 .txt。
2. 头文件使用 reg52.h；若选择的是其他厂商芯片，可按器件支持包调整头文件。
3. sbit START_KEY = P3^2; 是 Keil C51 语法，不能直接用普通桌面 C 编译器编译。
4. 若改变晶振频率，软件逻辑仍可工作，但 delay_ms 的实际时间会随之改变。

8.2 推荐的工程目录

Responder8/
|-- main.c
|-- Responder8.uvproj
|-- Objects/
|   |-- Responder8.hex
|-- Listings/

生成 HEX 是关键 Proteus 加载的是编译后的 .hex 文件，不是 main.c。修改程序后必须重新 Build，Proteus 才能使用新逻辑。

9 Proteus 仿真步骤

1. 双击 AT89C52，在 Program File 中选择 Keil 生成的 Responder8.hex。
2. 把 Clock Frequency 设置为 12 MHz，与 Keil 工程和晶振保持一致。
3. 启动仿真，确认数码管首先显示"－"。
4. 依次单击 K1～K8，观察显示是否与按键编号一致；每次测试前按 START/RESET。
5. 在已显示一个编号后再按其他选手键，显示应保持不变。
6. 按下 START/RESET，释放全部按键后，数码管重新显示"－"，进入新一轮。

9.1 预期现象

操作	P0 典型值	数码管	系统状态
上电	0xFF	－	等待抢答
K1 按下	0xFE	1	锁定 K1
K4 按下	0xF7	4	锁定 K4
K8 按下	0x7F	8	锁定 K8
锁定后按其他键	任意	保持原编号	仍锁定
按 START/RESET	等待释放后 0xFF	－	新一轮

不要只测一个按键 8 路系统最常见的问题是个别线路接错。必须逐个测试 K1～K8，并额外测试"锁定后继续按键"和"复位后重新抢答"。

10 测试与验收

10.1 最小测试集

编号	测试步骤	通过标准	结果
T01	上电，不按任何键	稳定显示"－"	□ 通过 □ 失败
T02	分别让 K1～K8 首先按下	分别显示 1～8	□ 通过 □ 失败
T03	K3 获胜后再按 K6	继续显示 3	□ 通过 □ 失败
T04	按 START/RESET	清除结果并显示"－"	□ 通过 □ 失败
T05	复位时保持某选手键按下	等待其释放，不立即误抢答	□ 通过 □ 失败
T06	近似同时按 K2 与 K5	按设定优先级显示 2	□ 通过 □ 失败
T07	快速轻触任意选手键	不乱码、不重复跳变	□ 通过 □ 失败

10.2 验收结论

当 T01～T07 全部通过，说明电源与最小系统、8 路输入、数码管输出、消抖、首按锁存和主持人复位均满足设计要求。若只验证"某一个键能点亮某一个数字"，不能视为完成 8 路抢答器验收。

11 常见故障与排查

现象	常见原因	排查与处理
数码管全灭	共阳/共阴型号用错；公共端未接 +5 V	核对器件型号与公共端，确认低电平点亮
显示乱码或段错位	P1 与 a～dp 顺序不一致	逐段点亮测试，按实际连线重排段码
未按键却随机抢答	P0 没有外接上拉或地线悬空	检查 8 个上拉电阻和公共地
只有部分按键有效	某路按键、上拉或 P0 连接错误	用逻辑探针检查未按为 1、按下为 0
显示 0～7 而不是 1～8	沿用了原报告的数组下标	使用 seg_ca1～seg_ca8 并返回编号 1～8
复位后立即又锁定	上一轮选手键仍被按住	等待 P0 恢复 0xFF 后再开始扫描
Proteus 现象未更新	修改代码后未重编译或未重新加载 HEX	Build 工程并确认 Program File 路径
实物反复重启	电源不稳、复位网络或去耦不当	检查 +5 V、RST 波形并增加 0.1 μF 去耦

12 设计改进与扩展

这些扩展大家可以试试去实现。

扩展方向	增加内容	软件变化
蜂鸣提示	P2.0 接三极管驱动蜂鸣器	锁存获胜者时鸣叫 0.2～1 s
倒计时	增加两位或四位数码管	用定时器中断做动态扫描与秒计时
违规抢答	主持人增加"开始"状态	开始前按键则记录违规者并报警
公平性提升	外部中断或并行锁存器	降低顺序扫描造成的固定优先级
记录多轮结果	EEPROM / 串口 / LCD	保存并显示历史获胜编号
按键节省 IO	矩阵键盘或 74HC165	改为行列扫描或串行读取

13 实验总结

8 路抢答器把单片机实验中最常见的几个知识点串联起来：P0 的电气特性、按键低电平输入、软件消抖、数组段码、端口静态输出以及状态锁存。真正决定系统是否可靠的并不是 switch 或 if 的形式，而是输入是否稳定、编号映射是否一致、获胜状态是否只写入一次，以及复位后是否能干净地回到待机。

按照本教程完成后，系统应具有清晰且可重复验证的行为：待机显示"－"，第一位有效选手被显示并锁定，后续按键不能改变结果，主持人复位后重新开始。这个结构还可以自然扩展到蜂鸣器、倒计时、违规检测和多位显示。

最终检查 逐项确认：P0 外接上拉、共阳极段码、1～8 编号、10 ms 消抖、winner 锁存、P3.2 复位、HEX 已重新编译并加载。
