【终审稿】CNN-RNN 通用分类算法及 MATLAB 实现

假设一个人把手机固定在腰间，然后走路、上楼、下楼、坐下、站立或者躺下。手机里的加速度计和陀螺仪会不断记录身体运动。现在给你其中一小段传感器数据，让程序判断这个人在做什么，你会从哪里下手？

只看某一个时刻往往不够。坐着与站着在某些瞬间都很平稳，走路与上下楼也可能出现相似的振动。真正有用的信息，一部分藏在相邻几个采样点的局部起伏里，另一部分藏在整段动作的先后变化里。

这正是 CNN-RNN 混合模型适合处理的问题：CNN 先找局部模式，RNN 再把这些模式按顺序串起来，最后分类器从几个候选类别中选一个。但"先 CNN、再 RNN"还远远算不上讲懂。下面先不看网络结构名，直接跟着一条真实数据，看看它在每一站究竟变成了什么。

一、先说清楚：这到底是什么任务

本文做的是多分类。输入是一条已经截取好的动作片段，输出是"行走、上楼、下楼、坐着、站立、躺着"中的一个。它不是回归，因为输出不是房价、温度这类连续数值；它也不是时间序列预测，因为我们没有要求模型猜下一时刻的传感器读数。

"分类任务""输入有顺序""人体活动识别"是三个不同层面的概念。分类是要做什么；有顺序是数据怎样组织；人体活动识别只是一个具体应用。把这三件事分开，后面才能理解为什么同一个函数还可以处理 Iris 表格和 MNIST 图像。

二、一条原始数据长什么样

本文使用 UCI HAR 人体活动识别数据。原始研究让 30 名受试者把智能手机佩戴在腰部，完成 6 种日常活动，手机以 50 Hz 记录加速度和角速度等信号。

在本项目里，一条样本被整理成 9×128：9 表示同一时刻记录的 9 路传感器信号，128 表示这段窗口里连续的 128 个时间点。一个标签对应整条样本，而不是给 128 个时间点分别贴标签。

可以把它想成一本很薄的乐谱：纵向有 9 行，横向有 128 拍。模型既要比较同一拍的多路信号，也要沿着横向读完整段变化。

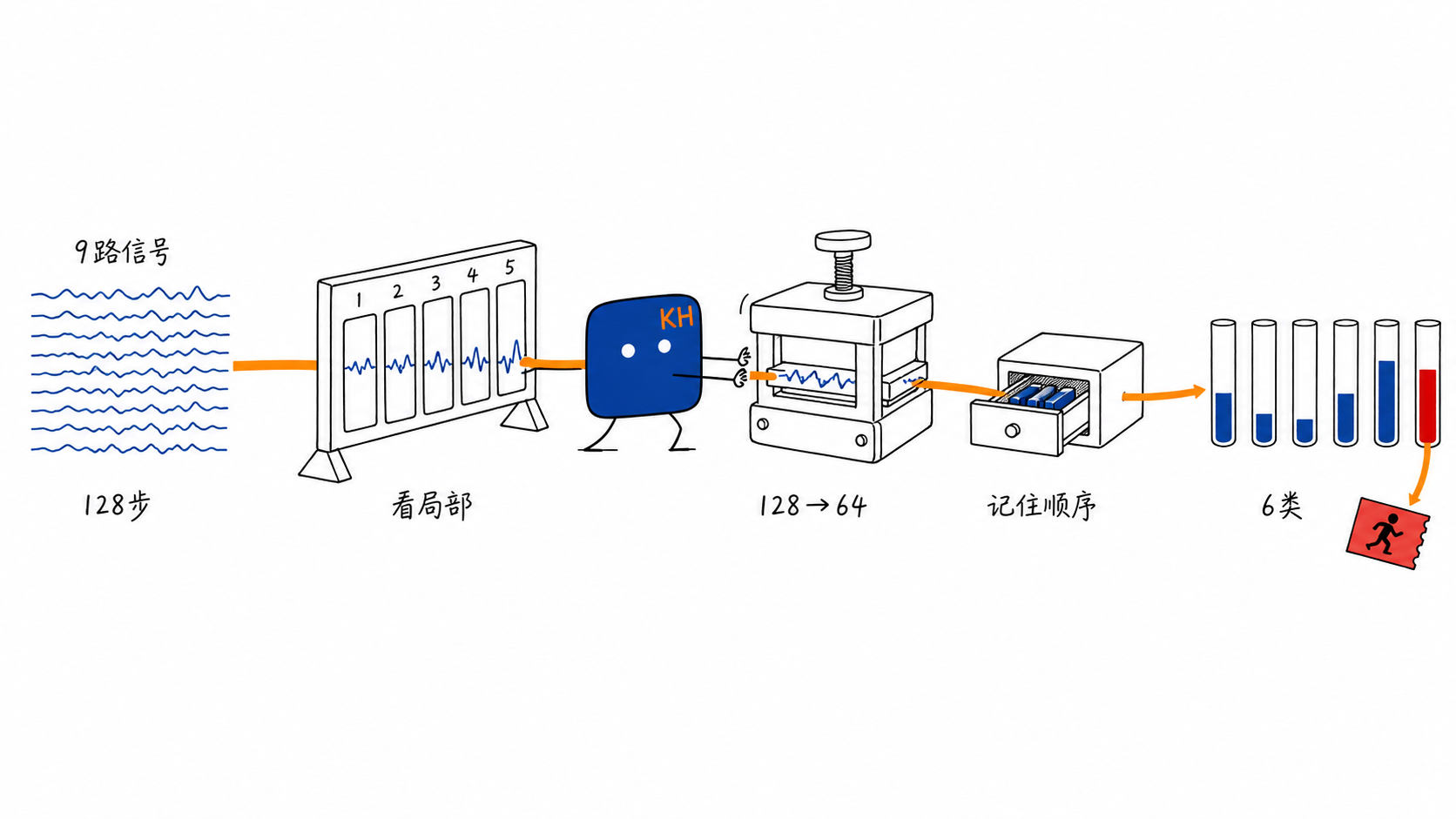

图中先看主路径：9路信号×128步 经过局部扫描、序列压缩和顺序记忆，最后进入 6 类出口。接下来每一节只拆其中一个动作，拆完后再回到这条主路。

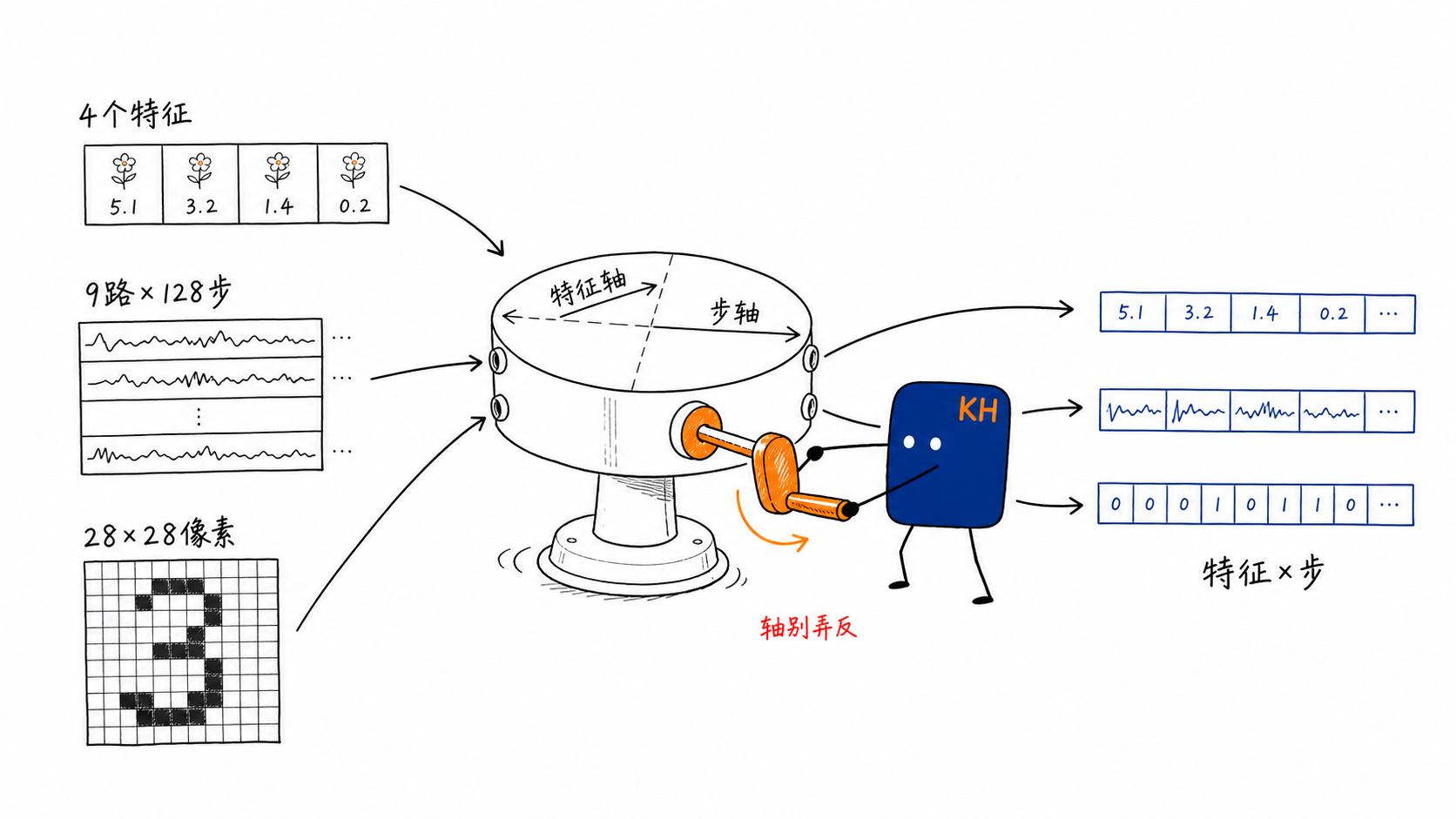

三、第一道关：不同形状的数据怎样进入同一个模型

网络层不会自动理解哪一维是样本、哪一维有先后顺序。对 HAR 来说，完整数组是 2700×9×128，第一维是 2700 条样本；拿出一条后，单样本是 9×128，其中第二维才是时间轴。

本项目先做输入适配。sampleDimension 指出整批数据中的样本维，sequenceAxis 指出单条样本内部要按顺序读取的轴。其余维度被合并成每一步的特征。HAR 适配后仍是"9 个特征×128 步"，但这个步骤把各维的含义明确固定下来。

这就是"通用分类"的关键，但通用不等于随便。Iris 的一行有 4 个特征，可以把这 4 个位置当作一条短序列；MNIST 的单张图是 28×28，可以指定宽度轴或高度轴为序列轴，把另一维并入每一步的特征。轴选错时，程序可能仍然能运行，但模型读到的顺序已经变了。

适配器现在交给 CNN 的，是一条含 128 步的序列，每一步有 9 个数。接下来要解决的问题是：如何从这些连续数值中找出短促而重复的动作痕迹？

四、CNN：先在相邻位置里找"局部动作"

假设只截取连续 5 个时间点。走路时可能出现一次周期性起伏，上楼时可能出现另一种幅度和方向组合。一个局部窗口虽然看不到整段动作，却能发现"这里发生过一次怎样的变化"。

一维卷积就是一把反复使用的局部尺子。本文的 kernelSize=5，表示每次观察相邻 5 步；它从序列左侧开始，向右滑动，并在每个位置生成新的局部特征。相同的检测规则会在整段序列上重复使用，所以网络不必为第 1 步和第 100 步分别学习两套规则。

KHMD_IMAGE_003

第一层卷积把原来的 9 路输入变成 32 路局部特征，尺寸从 9×128 变为 32×128。这里的 32 不是时间点，而是 32 种由网络自己学到的局部观察方式。第二层卷积继续组合这些初级模式，得到 64×128。

因为使用了 same padding，卷积前后仍然是 128 步。换句话说，CNN 改变的是"每一步怎样描述"，还没有缩短整段序列。

CNN 的边界也很明确。卷积核太小，可能看不到完整的局部动作；卷积核太大，又会增加参数并模糊局部性。convChannels 越大，网络能容纳的模式越多，但数据不够时也更容易记住训练样本。

到这里，局部模式已经找到了，但 RNN 如果直接读取全部 128 步，计算量仍然较大。于是中间还安排了一次压缩。

五、池化：把 128 步压成 64 步

本文使用 poolSize=2 的最大池化。可以把相邻两个位置看成一组，从中保留更突出的响应。这样，64×128 会变成 64×64：局部特征仍有 64 路，序列长度从 128 减半为 64。

KHMD_IMAGE_004

压缩后的序列更短，后面的 LSTM 读起来更省时间，也能减少一些局部抖动。但是池化不是免费午餐。窗口过大时，短暂但重要的峰值可能被吞掉。对于本来就很短的数据，应把 poolSize 设为 1，等价于跳过池化。

现在每条样本已经变成 64 步，每一步有 64 个 CNN 特征。下一棒才轮到 RNN。

六、LSTM：把局部特征按顺序串成整段记忆

CNN 回答的是"这一小段像什么"，LSTM 要回答的是"这些小段按当前顺序连起来，整体像什么"。它从第 1 步读到第 64 步，每读一步，都会更新手中的记忆。

普通循环网络容易在长序列中把较早的信息逐渐冲淡。LSTM 增加了受控的记忆通道，可以决定哪些信息继续保留、哪些旧信息应该忘掉、当前新信息写入多少。这里不展开公式，只抓住真正的数据接力：LSTM 每次收到的是 CNN 产生的 64 维局部特征，读完 64 步后，留下一个 64 维的整段摘要。

KHMD_IMAGE_005

MATLAB 代码中，rnnHidden=64 决定这本"记忆笔记"有多宽，OutputMode='last' 表示只把读完整段后的最后摘要交给分类器。隐藏单元太少，可能装不下足够的信息；太多则训练更慢，也更容易过拟合。

本文默认使用 LSTM。当前 MATLAB 核心函数还支持 GRU 和 BiLSTM。GRU 的结构更精简；BiLSTM 会从两个方向阅读整段输入，参数和计算量也更大。它们不是按名字就能排出高低，必须在相同划分下比较验证集表现。

七、64 维摘要怎样变成一个类别

LSTM 输出的 64 维摘要仍然不是"行走"或"坐着"。全连接层会把它转换成 6 个类别分数，每个分数对应一个候选活动。Softmax 再把这些分数整理成便于比较的相对可能性，最高者就是本次预测类别。

如果真实标签是"上楼"，模型却把"下楼"分数排在最高，训练程序就会得到一个较大的错误。这个错误通过网络向前追溯：先调整分类层，再调整 LSTM，最后调整 CNN 的局部检测规则。许多批次反复进行后，网络逐渐学会哪些局部模式和顺序组合更能区分 6 种活动。

不过，模型不能一边看最终考试答案一边调参。训练集、验证集和测试集必须各司其职。

八、数据怎么分，结果才不"作弊"

本项目的 2700 条样本不是随意随机切分，而是按受试者隔离：1500 条训练、480 条验证、720 条测试。训练集负责更新参数；验证集观察模型是否开始过拟合，并选择最佳训练轮次；测试集一直封存到训练结束，最后只做一次评价。

按人隔离很重要。同一个人的走路节奏、手机佩戴角度可能在不同窗口中重复出现。如果同一受试者同时进入训练和测试，模型可能只是认出了这个人的习惯，测试结果会显得过分乐观。

KHMD_IMAGE_006

归一化也遵循同样原则。程序只用训练集计算每路特征的均值和标准差，然后把同一把尺子应用到验证集和测试集。若先用全部数据计算归一化参数，再去划分集合，测试信息就已经提前渗进训练流程。

九、MATLAB 实跑结果怎么看

本文使用默认的两层 CNN、单层 LSTM 和受试者隔离划分运行完整程序。MATLAB 版测试集 Accuracy 为 0.9014，Macro-F1 为 0.9009。这个数字说明 720 条测试样本中约九成被正确分类，但它不能告诉我们错误集中在哪些类别。

KHMD_IMAGE_007

先看收敛图。训练与验证损失在前期都快速下降，验证准确率随后稳定在约 0.91 附近；训练损失继续降低，而验证损失后期有轻微回升。这提示模型已经学到主要规律，但继续追求更低训练损失不会自动带来更好的泛化，因此需要验证集和提前停止。

KHMD_IMAGE_008

混淆矩阵要沿对角线看正确分类，离开对角线的数字就是具体错误。动态动作总体较稳：行走、上楼、下楼大多落在对角线上；躺着 120 条全部识别正确。最明显的问题在坐着与站立之间：18 条坐着被判为站立，30 条站立被判为坐着。这符合数据直觉------两种静态姿态的短时间传感器波形本来就更接近。

KHMD_IMAGE_009

分类别指标进一步确认了这一点。坐着和站立的 F1 明显低于其他类别，而躺着接近 1。Macro-F1 会先分别计算每一类，再做平均，因此它比只看总体 Accuracy 更能暴露弱类。

KHMD_IMAGE_010

最后看三个集合的指标差距。训练集通常高于验证和测试，这是正常现象；如果差距继续扩大，就要考虑减少网络容量、增大 dropout、加强数据覆盖或更早停止。本文结果能证明流程有效，但不能证明 CNN-RNN 对任何数据都会得到同样精度。

十、为什么说它能处理"任意维度"

这里的"任意维度"指输入适配方式，而不是承诺任何数据都适合 CNN-RNN。本项目还实际运行了 Iris 表格和 MNIST 图像。Iris 将 4 个特征视作一条短序列；MNIST 选择图像的一条空间轴为序列轴，另一条轴成为每一步的特征。

三个案例共用 FunClassCNNRNN。这件事并不等于模型对所有数据都有意义。模型是否合适，取决于所选序列轴是否真的存在稳定的相邻关系。完全无序的列被强行排成序列时，RNN 的顺序假设未必带来好处。

十一、什么时候适合，什么时候不适合

CNN-RNN 更适合这样的数据：单条样本内部存在局部相邻模式，同时这些局部模式的先后顺序又会影响类别。例如传感器片段、语音片段、心电信号、光谱或按某个空间轴展开的图像。

如果样本极少、特征没有自然顺序，先尝试树模型、SVM 或简单全连接网络可能更稳。如果只靠一个很短的局部模式就能完成分类，RNN 可能是多余成本；如果需要精确保留每个瞬间，过强池化也会损伤信息。

排错时应先检查轴和划分，再调网络。训练和验证都很差，可能是学习率、输入方向或模型容量不合适；训练很好、验证很差，多半是过拟合或数据分布差异；只有某些类别差，则应看混淆矩阵、类别数量和原始信号是否真的可分。

十二、"一行代码"完成 CNN-RNN 通用分类

原理讲明白之后，真正自己动手时，麻烦才刚刚开始。

你需要确认样本维和序列轴，需要划分训练集、验证集和测试集，还要避免归一化时偷看测试集。CNN 与 LSTM 之间的尺寸要逐层核对，训练后还要恢复验证集表现最好的网络，计算混淆矩阵、Accuracy、Precision、Recall、F1，并把结果画出来。任何一个环节处理不严谨，程序可能不报错，结果却不可信。

为了让大家把精力放在数据和模型本身，而不是反复拼接这些固定流程，我把整套过程封装成了 FunClassCNNRNN 函数。设置好输入和参数后，真正启动模型只需要一行：

matlab 复制代码

[foreData, foreDataTrain, net, info] = FunClassCNNRNN(X, Y, options);

这一行背后会依次完成输入轴适配、训练/验证/测试划分、训练集归一化、CNN-RNN 网络搭建、分类训练、验证集早停、最佳网络选择、三集合预测、分类指标计算和五张结果图的绘制与保存。

函数的三个输入是：X 为数值型输入数组；Y 为每条样本的类别标签；options 管理输入适配、数据划分、网络结构、训练过程、归一化和绘图。四个输出分别是：foreData 为测试集预测标签，foreDataTrain 为训练集预测标签，net 为训练好的网络，info 保存索引、验证预测、类别得分、各集合指标、混淆矩阵、训练记录、归一化参数、适配后的尺寸和完整选项。

以本文 HAR 数据为例，完整调用如下：

matlab 复制代码

%% 1. 导入数据
load('har_activity_data.mat', 'X', 'Y', 'splitLabels');

%% 2. 输入适配与固定划分
options.sampleDimension = 'auto'; % 自动识别样本维
options.sequenceAxis = 2;          % 单样本[9,128]的第2维为时间轴
options.splitLabels = splitLabels; % 1训练、2验证、3测试，按受试者隔离
options.rTrain = 0.80;             % 无splitLabels时，训练+验证数据占80%
options.validationRatio = 0.15;    % 验证集占训练+验证数据的15%
options.shuffle = true;            % 训练批次打乱
options.seed = 42;                 % 固定随机过程，0表示不固定

%% 3. CNN-RNN 网络结构
options.networkType = 'LSTM';      % 可选LSTM、GRU、BiLSTM
options.convChannels = [32, 64];   % 两层卷积的输出通道数
options.kernelSize = 5;            % 每次观察相邻5步，必须为正奇数
options.poolSize = 2;              % 最大池化窗口，1表示不池化
options.rnnHidden = 64;            % 循环层隐藏单元数
options.dropout = 0.20;            % 分类头前随机失活比例，范围[0,1)

%% 4. 训练参数
options.solverName = 'adam';       % 可选adam、sgdm、rmsprop
options.maxEpochs = 35;            % 最大训练轮数
options.learnRate = 0.001;         % 初始学习率
options.batchSize = 64;            % 批尺寸
options.earlyStoppingPatience = 8; % 验证损失连续8次不改善则停止，0关闭
options.learnRateSchedule = 'piecewise'; % 可选none或piecewise
options.learnRateDropPeriod = 15;  % 每15轮降低一次学习率
options.learnRateDropFactor = 0.5; % 每次变为原来的50%
options.classWeight = 'auto';      % auto、none或每类权重数组
options.executionEnvironment = 'auto'; % auto、cpu或gpu

%% 5. 数据处理与图像输出
options.mapflag = 'on';            % 仅用训练集统计量进行标准化
options.figflag = 'on';            % 自动绘图并保存
options.showFigures = 'on';        % 本地运行时弹出图窗
options.caseName = 'HAR人体活动';   % 结果图文件名前缀
options.classNames = {'行走','上楼','下楼','坐着','站立','躺着'};

%% 6. 一行开始训练、分类、评估和绘图
[foreData, foreDataTrain, net, info] = FunClassCNNRNN(X, Y, options);

这些参数看起来不少，但可以分组理解。

sampleDimension 和 sequenceAxis 决定"数据怎样读"；前者指向整批数据的样本维，后者在单条样本内部指定有顺序的轴。splitLabels 适合按人员、设备或批次固定划分；未提供它时，rTrain 先隔离最终测试集，validationRatio 再从训练+验证数据中划出验证集。shuffle 只适合可独立打乱的样本，seed 用于复现实验。

convChannels、kernelSize、poolSize、rnnHidden 和 dropout 管模型容量。通道数和隐藏单元增大后能表达更多模式，也更耗时、更容易过拟合；卷积核决定局部观察范围；池化窗口决定压缩程度；dropout 只在训练时随机屏蔽部分特征，过拟合时可适当增加，但太大会让模型学不动。

maxEpochs 是训练上限，不代表一定跑满。learnRate 太大容易震荡，太小则收敛慢；batchSize 增大通常更稳定，但占用更多内存；earlyStoppingPatience 让验证集控制何时停止。启用 piecewise 后，学习率会按 learnRateDropPeriod 和 learnRateDropFactor 逐段降低。

classWeight='auto' 会根据训练集类别频数自动给少数类更高权重；类别本来均衡时也可设为 none。executionEnvironment 选择 CPU、GPU 或自动判断。mapflag 控制训练集标准化，figflag 控制是否生成图片，showFigures 控制图片是否在桌面弹出；图片即使不弹出，只要 figflag='on' 仍会保存到 figure 目录。

MATLAB 版可切换的 RNN

matlab 复制代码

options.networkType = 'LSTM';   % 默认，门控记忆较完整
options.networkType = 'GRU';    % 结构更精简
options.networkType = 'BiLSTM'; % 双向读取，计算量和参数更多

三行实际只保留一行。当前 MATLAB 核心函数只接受这三个名称，不支持普通 RNN、BiRNN 或 BiGRU。

函数结束后，会自动保存收敛过程、测试集混淆矩阵、各类别指标、分类结果对比和训练/验证/测试指标五张图。前文解释的是这条数据旅程为什么成立；这一节解决的是怎样把同一套严谨流程真正跑起来。

如何获取完整代码

本文使用的完整 MATLAB 代码包括核心函数、HAR/Iris/MNIST 三个演示脚本、数据集、分类评价函数、详细参数说明和自动生成的可视化图表。

需要代码的同学可以在公众号后台回复关键词 CNN-RNN分类 获取，也可以通过菜单栏或留言联系。
