LingBot-Map 复现与原理剖析：基于 Geometric Context Transformer 的流式 3D 重建

项目地址 ：github.com/robbyant/lingbot-map

论文：Geometric Context Transformer for Streaming 3D Reconstruction

复现环境：Ubuntu 24.04 + RTX 4090 24GB + PyTorch 2.6.0

---

1. 项目概述

LingBot-Map 是一个基于 Vision Transformer 的流式 3D 重建系统。输入单目 RGB 图片序列（或视频），逐帧输出相机位姿（6-DoF）、深度图和 3D 点云，无需传统的 SfM 初始化或全局 BA 优化。

核心特点：

• 流式推理（Streaming Inference）：逐帧处理 + KV Cache 注意力，在 RTX 4090 上可达 ~20 FPS（518×378 分辨率）

• 长序列支持：通过滑动窗口 KV Cache + Keyframe Interval 策略，支持超 10,000 帧

• 端到端：从 RGB 直接到 3D 点云，无后处理 BA

• SOTA 重建质量：在 Tanks and Temples、ScanNet 等基准上优于现有流式和离线方法

与 SLAM 的区别：LingBot-Map 是离线 3D 重建系统，输入是已录制的视频文件/图片序列，不是实时摄像头流。它追求的是重建质量而非实时性，"~20 FPS"指的是处理速度而非实时吞吐。

---

2. 环境搭建

2.1 硬件要求

LingBot-Map 的显存需求主要由三部分组成：

显存 = 模型权重 + ViT 特征 + KV Cache + 中间激活 + 输出

帧数	预估 KV Cache	最低显存建议
≤100 帧	~2.5 GB	8 GB
≤320 帧	~5 GB	12 GB
≤1000 帧	~12 GB	16 GB
>3000 帧	~20+ GB	24 GB（推荐 RTX 4090 / A6000）

关键约束 ：必须使用 SM 7.0+（Volta 及更新）架构的 NVIDIA GPU 。Pascal 架构（如 P40、P100）因 SM 6.1 不被 CUDA 12.x 预编译 kernel 支持，运行时会报 GET was unable to find an engine。

2.2 创建 Python 环境

conda create -n lingbot-map python=3.10 -y
conda activate lingbot-map

2.3 安装 PyTorch

根据 CUDA 版本选择。CUDA 12.4 对应：

pip install torch==2.6.0 torchvision==0.21.0 --index-url https://download.pytorch.org/whl/cu124

验证 GPU 可用：

python -c "import torch; print(torch.cuda.is_available()); print(torch.cuda.get_device_name(0))"

2.4 安装依赖

# 基础依赖
pip install einops safetensors opencv-python tqdm scipy
​
# 3D 可视化（viser 提供浏览器端 3D 点云查看）
pip install viser trimesh matplotlib requests
​
# 模型下载工具（国内用 ModelScope 更快）
pip install huggingface_hub modelscope
​
# LingBot-Map 本体（editable 模式）
git clone https://github.com/robbyant/lingbot-map.git ~/lingbot-map
pip install -e ~/lingbot-map

2.5 下载模型权重

模型文件 4.4GB。HuggingFace 直连国内可能被墙，使用 ModelScope 国内源：

python -c "
from modelscope import snapshot_download
snapshot_download('Robbyant/lingbot-map', cache_dir='models', allow_patterns='lingbot-map*.pt')
"

2.6 下载天空分割模型（室外场景）

skyseg.onnx（168MB）用于过滤点云中的天空噪点：

python -c "
import os
os.environ['HF_ENDPOINT'] = 'https://hf-mirror.com'
from huggingface_hub import hf_hub_download
hf_hub_download('JianyuanWang/skyseg', 'skyseg.onnx', local_dir='.')
"

室内场景可跳过此步，运行时去掉 --mask_sky 参数。

2.7 FlashInfer 与 SDPA

LingBot-Map 支持两种注意力后端：

后端	性能	安装难度	适用场景
FlashInfer	高（论文 ~20 FPS）	需从源码编译 CUDA kernel	Linux + 完整 CUDA 工具链
SDPA	略低	零安装（PyTorch 内置）	Windows / 无 FlashInfer

如果未安装 FlashInfer，运行时加 --use_sdpa 即可降级为 PyTorch 内置的 F.scaled_dot_product_attention。

---

3. 核心架构

3.1 总体数据流

输入: RGB 图片序列 [S, 3, H, W]
  │
  ├── 1. Patch Embedding (DINOv2 ViT-L/14)
  │     图片 → ImageNet 标准化 → Conv → Patch Tokens [S, N_patches, 1024]
  │
  ├── 2. Special Tokens
  │     [Camera Token] [Register×4] [Scale Token] + Patch Tokens
  │     → [S, 6 + N_patches, 1024]
  │
  ├── 3. Alternating Attention Blocks (24 层)
  │     ├── Frame Attention: 每帧独立 self-attention（空间特征）
  │     └── Global Attention: 跨帧 causal attention + KV Cache（时序一致性）
  │     → Multi-scale token outputs
  │
  ├── 4. Prediction Heads
  │     ├── Camera Head: camera token → 4 次迭代 → pose [S, 9]
  │     ├── DPT Head (Depth): tokens + image → depth [S, H, W, 1]
  │     └── DPT Head (Points): tokens + image → world_points [S, H, W, 3]
  │
  └── 5. Depth Unprojection
       depth + pose → Camera Coords → World Coords → 3D Point Cloud

3.2 Backbone：DINOv2 ViT-L/14

参数	值
image_size	518
patch_size	14
embed_dim	1024
depth	24
num_heads	16
num_register_tokens	4

每帧 518×294 图片 → 37×21 = 777 个 patch tokens，每个 1024 维。虽然代码支持加载 DINOv2 预训练权重，但发布 checkpoint 中已包含全部权重，pretrained_path 为空不影响使用。

3.3 Special Tokens 体系

每帧在 patch tokens 前添加 6 个可学习的特殊 token：

Token 序列: [Camera] [Register×4] [Scale] [Patch_0] ... [Patch_776]
               0        1-4        5       6           782

Token	数量	作用
Camera Token	1	聚合帧级信息，输入 Camera Head 预测位姿
Register Tokens	4	继承自 DINOv2，存储全局图像信息
Scale Token	1	核心创新：承载前几帧的双向尺度信息，解决单目尺度不确定性

Scale Token 的工作机制：

前 num_scale_frames（默认 8）帧共享一个 scale token，在这些帧之间做双向注意力（非因果），让模型在尺度估计阶段汇聚全局尺度/深度信息。后续流式帧使用另一个 scale token，仅做因果注意力。这个设计是 LingBot-Map 解决单目尺度歧义性的关键。

3.4 Alternating Attention（交替注意力）

这是整个模型最核心的设计。24 层 Transformer 按 aa_block_size=1 组织成 Frame Attention 和 Global Attention 交替执行：

Layer 0:  Frame Attention   ← 每帧独立 spatial self-attention
Layer 1:  Global Attention  ← 跨帧 temporal causal attention + KV Cache
Layer 2:  Frame Attention
Layer 3:  Global Attention
...
Layer 22: Frame Attention
Layer 23: Global Attention

Frame Attention（ViT Block）：

• 每帧内部标准 self-attention，所有帧并行

• 2D RoPE 位置编码

• LayerScale + DropPath

Global Attention（SDPA / FlashInfer Block）：

• 因果注意力（Causal Attention）：每帧只能看到当前帧及过去帧，不能看到未来

• 跨帧交互，让 camera token 访问其他帧的信息

• KV Cache 存储过去帧的 Key/Value，避免重复计算

• 3D RoPE 位置编码（t, y, x）

3.5 KV Cache 机制

这是 streaming 推理的核心，避免对历史帧的重复编码。

存储结构（SDPA 模式）：

kv_cache = {
    "k_0": tensor[B, H, S_cached, P, D],   # 第 0 层 global block 的 Key
    "v_0": tensor[B, H, S_cached, P, D],   # 第 0 层 global block 的 Value
    "k_1": ..., "v_1": ...,                 # 后续层
    # 被淘汰帧的 special tokens 保留在 _special cache
    "k_0_special": tensor[B, H, S_evicted, N_special, D],
}

滑动窗口淘汰：

当缓存帧数超过 scale_frames + sliding_window 时触发：

cache: [S0...S7 | ...被淘汰的中间帧... | W1...W64]
        ← scale_frames=8 →              ← sliding_window=64 →

• 保留前 scale_frames 帧（尺度参考帧，不可丢弃）

• 保留最后 sliding_window 帧（最近帧）

• 被淘汰中间帧的 special tokens（camera/scale/register token）转入 _special cache，patch tokens 丢弃

Keyframe Interval：

is_keyframe = (keyframe_interval <= 1) or \
              ((i - scale_frames) % keyframe_interval == 0)

• keyframe_interval=1：每帧都是 keyframe，cache 全存（默认，≤320 帧时自动启用）

• keyframe_interval=4：每 4 帧存 1 个，cache 缩减 75%

• 非 keyframe 帧仍产生完整预测（pose + depth + points），只是 K/V 不持久化

3.6 Camera Head：迭代位姿优化

Camera Head 从 Camera Token 预测 9 维位姿编码 absT_quaR_FoV：

维度	含义
0:3	绝对平移 T (x, y, z)
3:7	四元数旋转 R (w, x, y, z)
7:9	视场角 (FOV_h, FOV_w)

采用 4 次迭代优化 （--camera_num_iterations 可调）：

for iter in range(num_iterations):
    # 1. 用当前位姿估计生成 AdaLN 调制参数
    shift, scale, gate = poseLN_modulation(embed_pose(current_pose))
    # 2. Adaptive LayerNorm: 用位姿信息调制 token 特征
    tokens = gate * (adaln_norm(tokens) * (1+scale) + shift)
    # 3. 4 层 Transformer trunk
    tokens = trunk(tokens)
    # 4. MLP 预测位姿残差并累加
    current_pose = current_pose + delta_pose

AdaLN（Adaptive Layer Normalization） 是 Camera Head 的核心机制：将当前预测的位姿编码投影为 LN 的 shift/scale 参数，让位姿估计指导 token 的特征调制，使下一次迭代能更准确地预测残差。

3.7 DPT Head：密集预测

DPT Head（出自 Vision Transformers for Dense Prediction, Ranftl et al. 2021）从多尺度 token 重建密集空间输出：

Layer 0 tokens → Conv1×1 → 256C → Resize×4  ┐
Layer 1 tokens → Conv1×1 → 512C → Resize×2  ├→ Concat → Fusion → Output
Layer 2 tokens → Conv1×1 → 1024C             │
Layer 3 tokens → Conv1×1 → 1024C             ┘

两个 DPT Head 实例共享结构，输出不同：

Head	输出维度	激活函数
Depth Head	2 (depth + confidence)	exp / expp1
Point Head	4 (world_xyz + confidence)	inv_log / expp1

3.8 两阶段推理流程

Phase 1：尺度初始化（Scale Frames）

前 8 帧一起处理，通过 scale token 做双向注意力，汇聚全局尺度信息。8 帧的 K/V 全部存入 cache。

Phase 2：流式逐帧处理

for i in range(8, S):
    is_keyframe = ((i-8) % keyframe_interval == 0)
    if not is_keyframe:
        skip_append_to_cache()
    output = forward(frame_i)  # 因果注意力 + KV Cache

每帧的 camera token 通过 causal attention 看到：所有 8 个 scale 帧（双向）+ 过去所有 keyframe（因果），实现全局轨迹一致性约束。

3.9 关键技术总结

技术	出处	作用
DINOv2 ViT Backbone	Oquab et al. 2024	自监督视觉特征提取
RoPE (2D + 3D)	Su et al. 2024	空间 + 时空位置编码
KV Cache + Sliding Window	LLM 推理 / StreamingLLM	避免重复计算历史帧
FlashInfer Paged Cache	Ye et al. 2024	类 vLLM 分页 KV Cache，减少碎片
Scale Token	LingBot-Map 原创	解决单目尺度歧义性
Camera Token + AdaLN	LingBot-Map 原创	迭代相机位姿优化
DPT Head	Ranftl et al. 2021	ViT → 密集预测

---

4. 运行

4.1 跑 courthouse 示例

cd ~/lingbot-map && python demo.py \
    --model_path /path/to/lingbot-map.pt \
    --image_folder example/courthouse \
    --mask_sky \
    --use_sdpa

286 帧，RTX 4090 上推理约 39 秒（~7.2 FPS），峰值显存 13 GB。

4.2 跑自己的视频

python demo.py \
    --model_path /path/to/lingbot-map.pt \
    --video_path /path/to/video.mp4 \
    --fps 10 \
    --mask_sky \
    --use_sdpa

--fps 10 表示从视频中每秒抽 10 帧。视频越长，建议 fps 越低（>1 分钟可设 --fps 5）。

4.3 关键参数速查

参数	默认值	作用
--image_size	518	预处理宽度
--mode	streaming	推理模式（streaming / windowed）
--fps	10	视频抽帧率
--mask_sky	False	天空分割过滤
--use_sdpa	False	使用 SDPA 替代 FlashInfer
--keyframe_interval	1（≤320帧自动）	Keyframe 间隔
--kv_cache_sliding_window	64	KV Cache 窗口大小
--num_scale_frames	8	尺度初始化帧数
--camera_num_iterations	4	位姿迭代次数
--offload_to_cpu	False	每帧输出移到 CPU
--conf_threshold	1.5	点云置信度阈值
--downsample_factor	10	点云下采样率

4.4 显存优化方案

当显存不足时，按优先级尝试：

方案	预期节省	代价
--offload_to_cpu	0.5-1 GB	小幅传输延迟
--keyframe_interval 4	KV Cache 减 75%	跳帧略微降低精度
--kv_cache_sliding_window 32	限制 cache 上限	旧帧信息被丢弃
--camera_num_iterations 1	减 3 次迭代	位姿精度小幅下降
--mode windowed	分窗重置 cache	需调节 window_size/overlap

推荐的内存友好命令：

python demo.py \
    --model_path /path/to/lingbot-map.pt \
    --image_folder example/courthouse \
    --mask_sky --use_sdpa \
    --keyframe_interval 4 \
    --kv_cache_sliding_window 32 \
    --offload_to_cpu

---

5. 查看结果

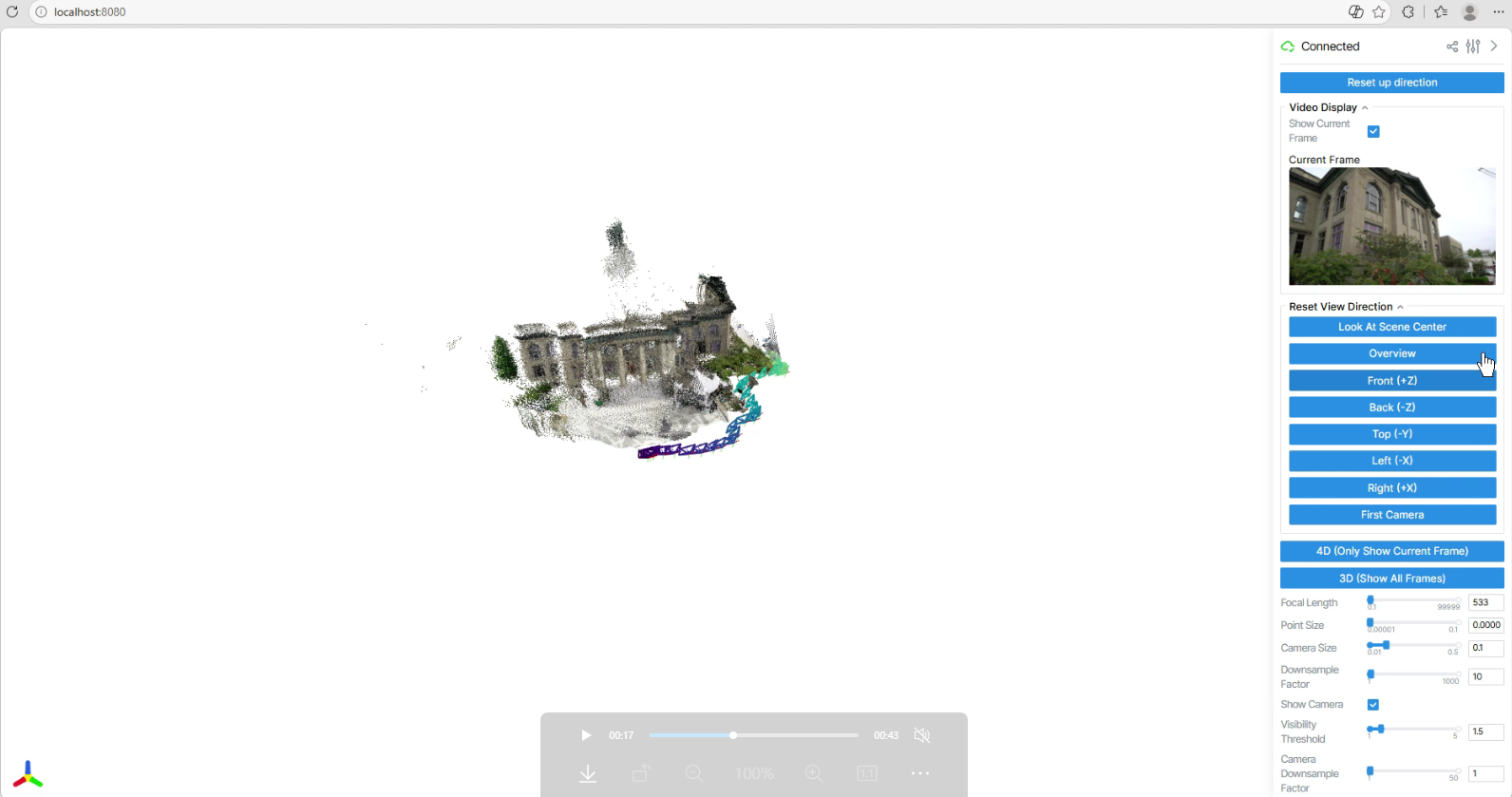

推理完成后自动启动 viser 服务器（默认端口 8080），浏览器打开 http://localhost:8080：

操作	方式
旋转	鼠标左键拖动
平移	鼠标中键拖动（或 Shift+左键）
缩放	鼠标滚轮

可视化内容包括：

• 3D 彩色点云（天空点已过滤）

• 相机轨迹连线

• 当前帧点云高亮

• 置信度过滤（低于 conf_threshold 的点被剔除）

---

6. 常见问题

6.1 CUDA out of memory

原因 ：KV Cache 随帧数线性增长，keyframe_interval=1 时每帧都存 cache。

解决 ：增大 --keyframe_interval，减小 --kv_cache_sliding_window，启用 --offload_to_cpu，或切换到 --mode windowed。

6.2 FlashInfer is not available

原因：FlashInfer 未安装。

解决 ：加 --use_sdpa，使用 PyTorch 内置 SDPA 注意力。性能略降但不影响结果。

6.3 GET was unable to find an engine（P40/P100 等老卡）

原因：Pascal 架构（SM 6.1）不被 CUDA 12.x 预编译 kernel 支持。

解决：换用 SM 7.0+ 的 GPU（RTX 20 系及以上，V100 等）。

6.4 HuggingFace 下载卡住

原因：国内网络限制。

解决：

• 方式 A：用 ModelScope 国内源下载（推荐）

• 方式 B：设置 HF 镜像 export HF_ENDPOINT=https://hf-mirror.com

• 方式 C：手动下载后指定路径

6.5 pretrained_path 为空的警告

原因：模型初始化时尝试加载 ViT backbone 预训练权重（DINOv2），但路径为空。

影响 ：无。全部权重已包含在 lingbot-map.pt checkpoint 中，可忽略此警告。

6.6 推理速度随帧数递减

原因：KV Cache 线性增长 → Self-Attention 计算量 O(n²)，加上显存溢出时触发共享内存（Unified Memory），带宽从 ~500 GB/s（GPU 本地）骤降到 ~16 GB/s（PCIe）。

缓解 ：使用 --kv_cache_sliding_window 限制 cache 大小，或使用 --keyframe_interval 稀疏化。

---

7. 代码结构

lingbot_map/
├── models/
│   ├── gct_base.py              # GCT 基类
│   ├── gct_stream.py            # 流式推理（≤320 帧）
│   ├── gct_stream_window.py     # 窗式推理（>3000 帧）
│   └── gct_stream_window_v2.py  # 窗式推理 v2
├── aggregator/
│   ├── base.py                  # Patch Embedding + Token + Block 构建
│   └── stream.py                # 因果注意力 + KV Cache + 3D RoPE
├── layers/
│   ├── attention.py             # 4 种注意力实现
│   ├── block.py                 # 4 种 Transformer Block
│   ├── rope.py                  # 2D/3D RoPE
│   ├── vision_transformer.py    # DINOv2 ViT 变体
│   └── flashinfer_cache.py      # FlashInfer 分页 KV Cache
├── heads/
│   ├── camera_head.py           # 位姿预测（迭代优化 + AdaLN）
│   ├── dpt_head.py              # 深度/点云密集预测
│   └── head_act.py              # 输出激活函数
├── utils/
│   ├── pose_enc.py              # 位姿编解码
│   ├── geometry.py              # 深度→世界坐标反投影
│   └── load_fn.py               # Checkpoint 加载
└── vis/
    ├── point_cloud_viewer.py    # viser 3D 可视化
    ├── sky_segmentation.py      # 天空分割
    └── glb_export.py            # GLB 模型导出

---

参考

• 论文：Geometric Context Transformer for Streaming 3D Reconstruction

• 代码：https://github.com/robbyant/lingbot-map

• DINOv2: Oquab et al., "DINOv2: Learning Robust Visual Features without Supervision", 2024

• DPT: Ranftl et al., "Vision Transformers for Dense Prediction", 2021

• FlashInfer: Ye et al., "FlashInfer: Kernel Library for LLM Serving", 2024
