软硬协同实时控制｜RK3588业务调度+FPGA硬件时序，实现半导体设备微秒级响应

📌 专栏：RK3588+FPGA半导体AI设备实战连载

关键词：RK3588、FPGA、软硬协同、实时控制、半导体设备、微秒级响应、时序调度

0. 前言

在半导体精密设备中，AI检测精度高≠设备良品率高 。很多工程项目算法检测效果完美，但落地后依旧出现对位偏移、拾取失败、节拍错乱、物料误剔除等问题，核心根源并非视觉算法缺陷，而是视觉推理与设备运动控制时序不同步、系统响应延迟过高。

传统单一ARM、X86、Jetson平台均为非硬实时系统，存在操作系统调度抖动、线程抢占、任务阻塞等问题，毫秒级的延迟抖动，在固晶、焊线、晶圆检测、精密分拣等微秒级工艺场景中，会直接导致设备工艺失效、量产良率下滑。

本文详解RK3588+FPGA软硬协同实时控制方案 ，通过RK3588负责上层业务与AI调度、FPGA承载底层硬件时序控制的分层架构，彻底割裂系统调度延迟与设备运动时序，实现微秒级稳定响应 ，完美适配半导体高端精密设备的实时性工艺要求。

1. 半导体设备实时性核心痛点

半导体精密设备对时序的要求远高于普通工业视觉设备，常规嵌入式架构的短板被无限放大，主要集中在三点：

1.1 通用系统调度抖动不可控

RK3588原生Linux系统、X86工控、Jetson系统均为分时调度系统，后台日志、进程抢占、内存调度、CPU降频都会带来1~20ms随机抖动。对于高速运动的精密平台，10ms延迟足以导致微米级对位偏差，直接造成固晶偏移、焊线失效。

1.2 AI推理与运动控制串行阻塞

传统单芯片方案中，图像采集、AI推理、结果解析、运动控制、数据上报全部串行执行，AI推理耗时会直接叠加到控制延迟上，导致检测越快、控制越乱、节拍越不稳。

1.3 视觉结果与硬件动作时序错位

视觉检测的是"上一帧画面的位置"，而设备执行的是"当前实时位置"，无硬件时序同步机制时，帧延迟、传输延迟、调度延迟叠加，会造成视觉检测与物理动作脱节，出现批量不良品。

2. RK3588+FPGA软硬协同时序架构

本方案核心设计思想：将"智能业务"与"实时控制"物理分层隔离。非实时、可迭代的业务交给RK3588；绝对实时、零抖动、高可靠的硬件时序交给FPGA，两者各司其职、异步协同，从架构层面彻底消除调度抖动。

2.1 RK3588 上层业务调度层（非实时兼容）

RK3588无需承担硬实时压力，专注于AI智能业务与上层逻辑，主要负责：

接收FPGA预处理后的高清图像数据
NPU AI缺陷检测、目标坐标解算、偏差计算
产线节拍逻辑、异常判定、数据统计、日志存储
人机交互、云端上报、参数配置、模型迭代更新
向FPGA下发目标控制指令（坐标、位移、动作指令）

该层允许毫秒级处理延迟，不影响设备运动精度与工艺稳定性。

2.2 FPGA 底层硬件时序层（硬实时核心）

FPGA无操作系统、无线程调度、无随机抖动，全程硬件逻辑并行运行，是设备实时性的核心保障，主要负责：

硬件时序精准同步：相机曝光、图像采集、平台运动、IO触发严格时序对齐
微秒级指令响应：接收RK3588控制指令，硬件级解析执行，响应延迟稳定在us级
运动控制闭环：伺服/步进电机脉冲输出、位置环反馈、实时纠偏
高速数据交互：通过并行总线/高速串口与RK3588握手，指令不丢失、时序不错乱
硬件防抖与抗干扰 ：工业IO电平整形、时序滤波，规避车间电磁干扰导致的误触发

2.3 完整协同工作流程

FPGA硬件触发采图 → 实时预处理传输 → RK3588 NPU智能解算 → 指令下发 → FPGA硬件实时执行 → 运动闭环反馈

全程实现**"思考可以慢，动作必须准"**，完美适配半导体精密工艺逻辑。

3. 关键实时性优化技术方案

3.1 指令异步握手+硬件缓存机制

为解决RK3588指令下发延迟、指令堆积、丢指令问题，FPGA端搭建双FIFO硬件缓存区，实现指令异步收发：RK3588随时下发控制指令，FPGA按设备节拍精准执行，既不阻塞上层AI推理，也不丢失控制指令，彻底解决软硬协同时序错位问题。

3.2 帧时序硬同步校准

传统方案软件触发采图，时序漂移严重。本方案采用FPGA硬件触发相机曝光，将图像采集时刻与设备运动位置实时绑定，每一帧图像都对应精准的物理工位坐标，从根源消除视觉检测的时序偏差。

3.3 RK3588系统软实时优化适配

虽然实时控制交由FPGA承担，但RK3588上层依旧做极致优化，进一步降低指令下发延迟：

提升视觉推理、控制通信线程优先级，屏蔽后台进程抢占
关闭系统自动休眠、节能降频、冗余日志打印
精简系统自启服务，降低整机负载抖动
采用非阻塞通信机制，保证指令下发无阻塞

3.4 硬件中断快速响应机制

设备紧急停止、异常报警、物料到位等关键信号，直接接入FPGA硬件中断，无需经过RK3588系统调度，微秒级响应紧急动作，保障设备工艺安全与生产稳定性。

4. 实测性能数据对比

测试环境：半导体固晶精密运动平台、高速工业相机、满载量产工况

测试方案	平均响应延迟	延迟抖动范围	时序稳定性	工艺适配性
纯RK3588 Linux方案	8~15ms	±5ms随机抖动	差，节拍漂移明显	无法适配精密半导体工艺
X86工控方案	5~10ms	±3ms抖动	一般，高速工况易错乱	仅适配低速检测场景
RK3588+FPGA协同方案	2~5μs	无随机抖动	极致稳定	完美适配微米级精密工艺

实测证明：软硬协同架构彻底摆脱了操作系统的调度瓶颈，实现了工业设备最核心的时序确定性。

5. 落地场景与工艺价值

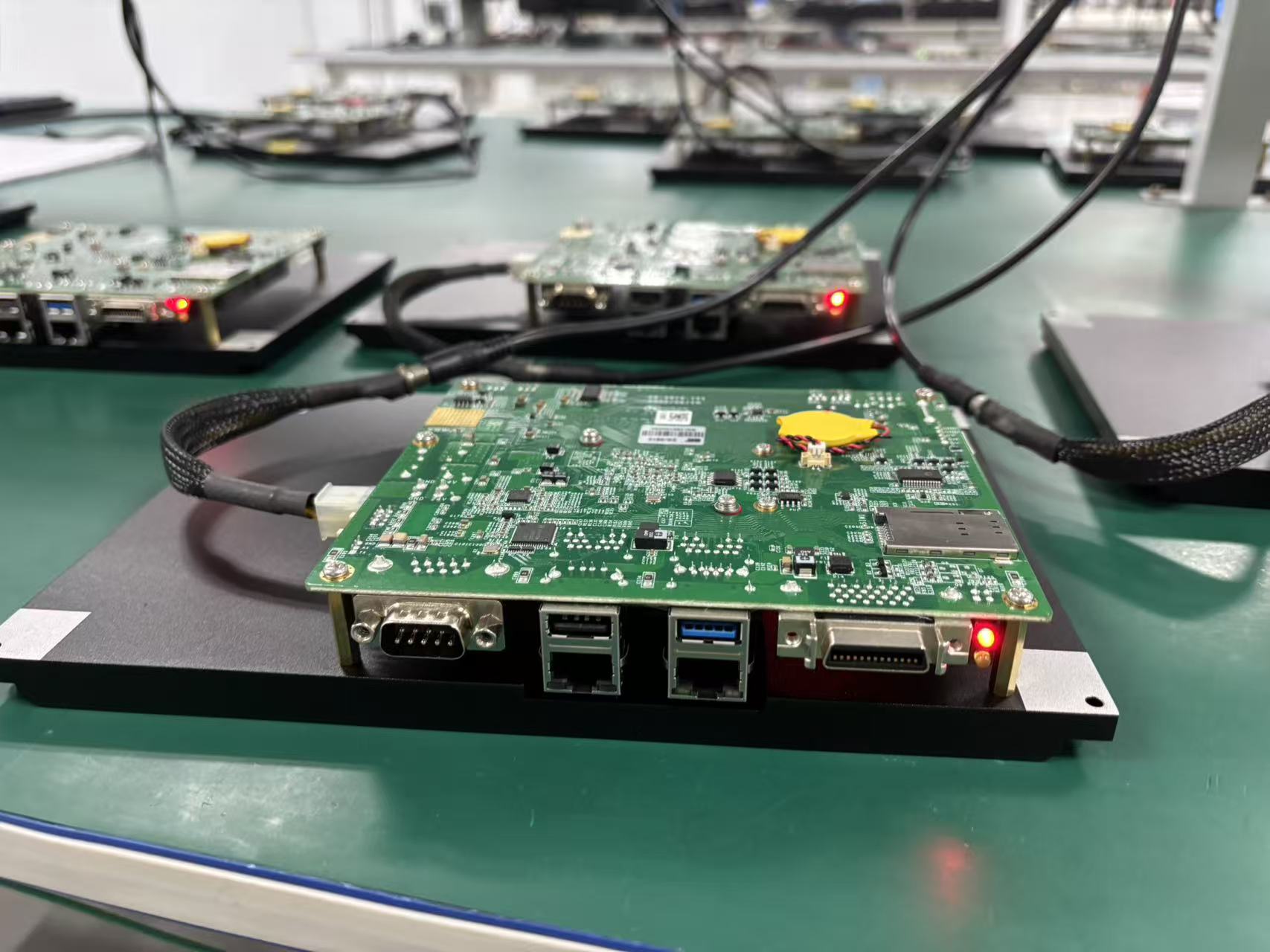

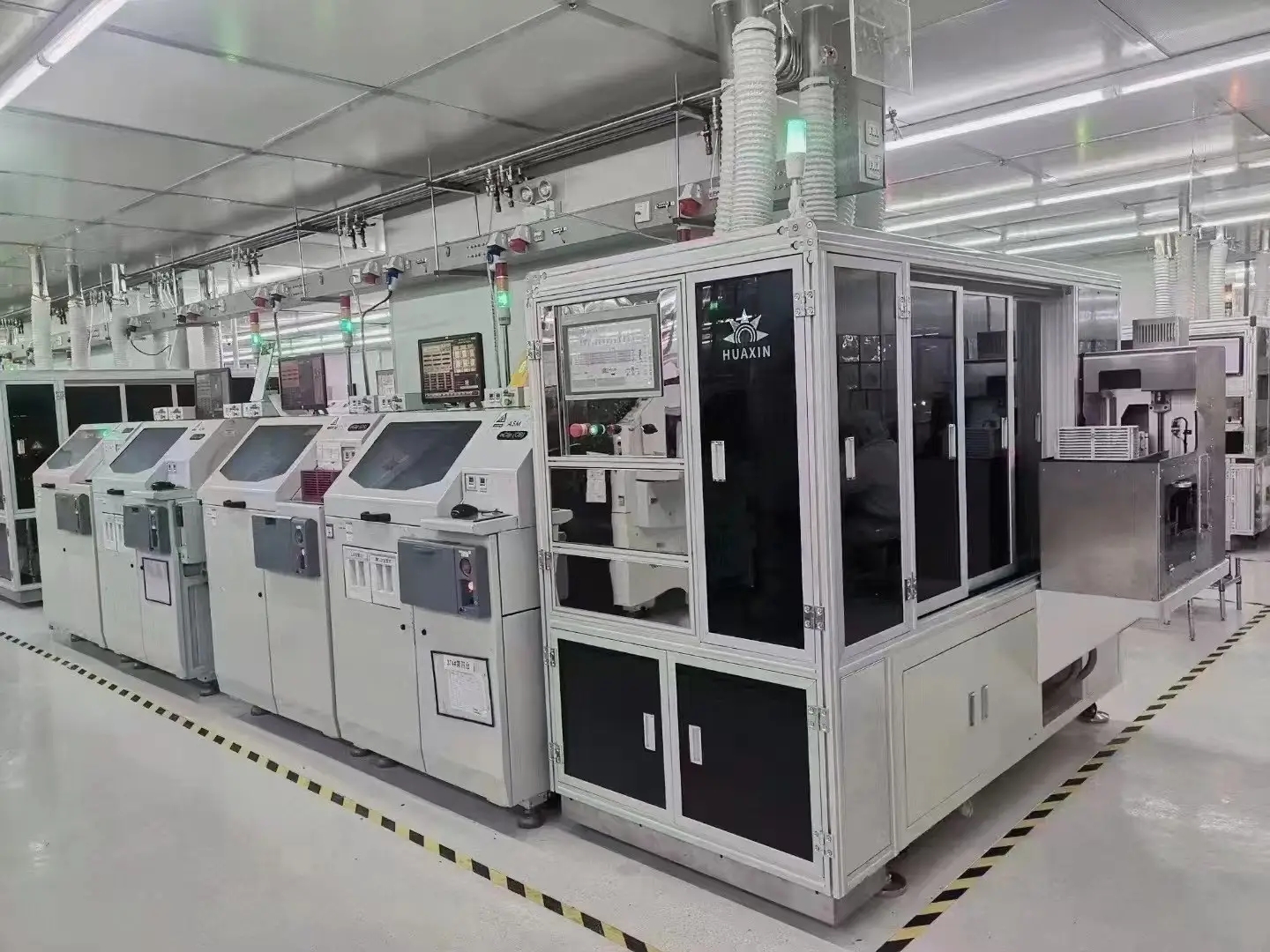

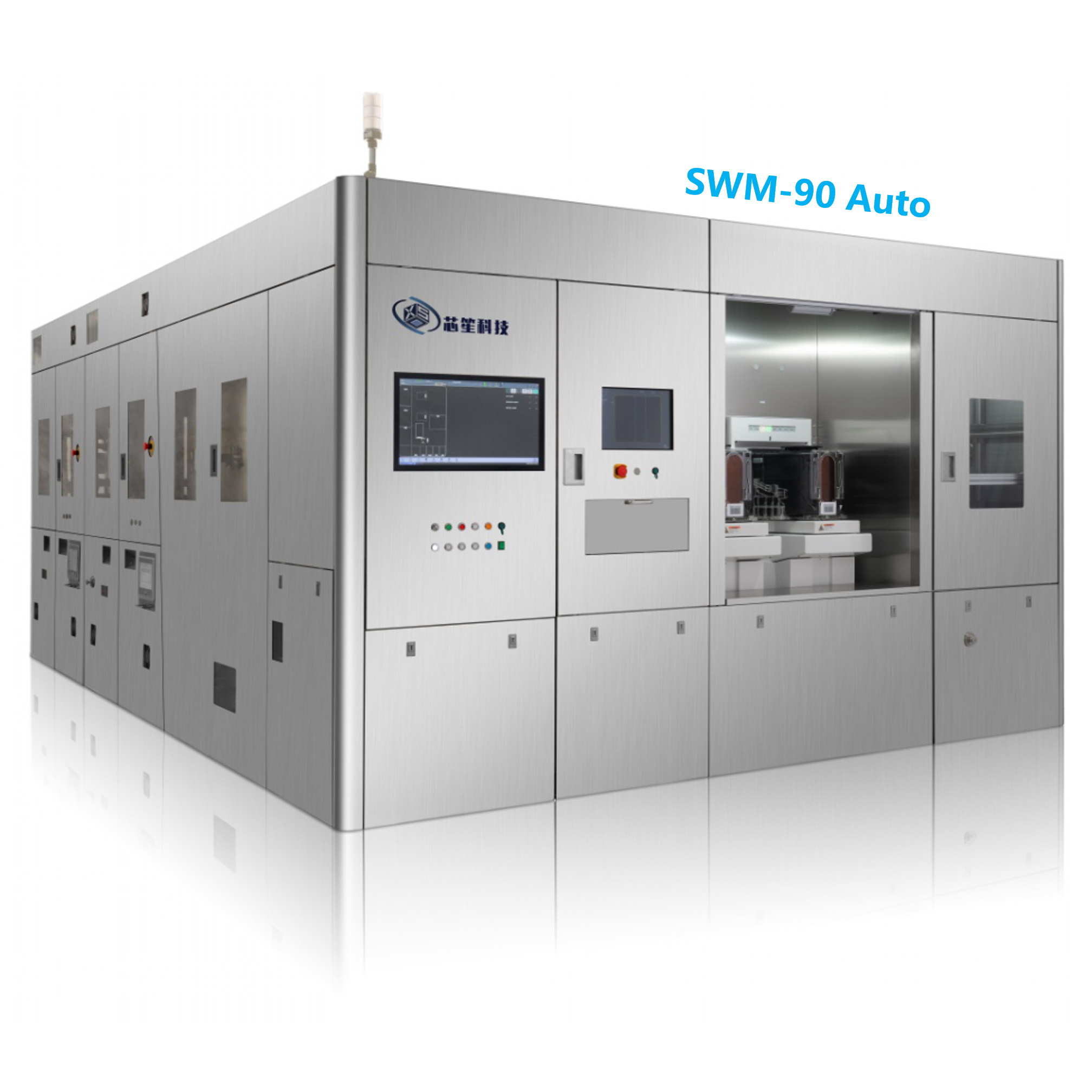

该实时控制方案已广泛落地半导体后端精密工艺设备，解决行业核心痛点：

固晶机视觉对位：消除高速运动对位偏移，提升拾取良品率
全自动焊线设备：精准时序匹配，避免焊线偏位、虚焊、漏焊
晶圆高速AOI检测：帧时序精准对齐，杜绝漏检、误检
精密激光切割/打标：视觉定位与激光触发实时同步，加工精度大幅提升
半导体物料高速分拣：动作响应无延迟，适配高速产线节拍

6. 工程落地常见避坑总结

误区1：单纯给Linux打RT补丁实现实时性 → RT补丁仅优化调度，无法消除随机抖动，精密工艺依旧不稳定
误区2：AI推理与控制逻辑串行执行 → 推理耗时直接叠加控制延迟，高速工况必然崩盘
误区3：软件触发图像采集 → 时序不绑定物理工位，检测结果存在固有偏差
误区4 ：关键控制信号走系统通信 → 极易受系统负载影响，出现随机误动作

7. 总结

半导体精密设备的核心壁垒，从来不止是AI视觉算法精度，更是软硬件协同的确定性与时序稳定性。

RK3588+FPGA软硬协同实时架构，通过业务层与控制层分层解耦，既保留了RK3588 NPU强大的AI推理能力、灵活的算法迭代优势，又借助FPGA实现了硬件级微秒级实时控制，彻底解决了通用平台延迟抖动、时序错乱的行业痛点。
