在智能制造与柔性生产快速发展的今天，制造企业面临着订单多变、产品迭代加速以及定制化需求激增的严峻挑战。传统的产线规划与改造方式，因其高成本、长周期和不确定性，已难以满足现代化工厂对高效与灵活性极高的要求。
数字孪生技术的兴起，为这一难题提供了突破性的解决思路。通过构建物理产线的数字孪生体，企业可以在虚拟空间中完成设备布局、工艺编排与模拟演练，实现"先仿真、后建设"的全新工业规划范式。本文将深度解析数字孪生在"产线布局编排与方案推演"场景下的技术落地与应用实践。
一、行业场景中的核心挑战
在传统的工业产线规划与规划验证流程中，生产与工艺规划团队常面临以下三大痛点：
- 规划评估手段抽象，隐性成本高
传统的产线设计多依赖二维图纸或静态 CAD 几何模型。设计人员难以直观评估设备间的真实空间干涉、工件输送路径以及物料堆叠情况。许多设计缺陷往往要到现场安装调试阶段才被发现，导致设备频繁返工、二次搬迁乃至停工修改，造成极高的工期浪费与设备改造成本。 - 方案对比维度单一，缺乏数据支撑
以往对不同产线布局方案的评估，大多依赖工程师的经验判断或离线计算。在面对工序繁复、多工序并行的柔性产线时，很难实时、精准地计算出不同布局对整体工序数量、生产用时、产能上限以及能耗总量的影响，缺乏量化数据支持，导致方案决策效率低下。 - 方案复用与沉淀困难，知识无法资产化
以往的产线设计经验大多分散在个别工程师的脑海中，或者散落于不同的设计文件中。缺乏统一的资产库与标准化的数据格式，使得每次新产线规划或改建都需要"重新发明轮子"，无法实现产线模块与工艺拓扑的快速复用。
二、数字孪生技术如何解决行业痛点
数字孪生技术通过将三维可视化渲染引擎、标准化资产库、动态物理拓扑与数据分析逻辑深度融合，构建了一个高保真的三维虚拟环境，从而完美解决了上述难题：
- 所见即所得的三维拖拽与空间校验： 通过标准化数字资产与物理属性绑定，使工程师能在三维空间中直观进行设备摆放与连线配置，实时避免模型穿插与干涉。
- 数据驱动的实时方案推演： 依托数字孪生系统的逻辑计算能力，将产线的"几何形态"与"工艺逻辑"绑定。布局一旦调整，系统即可动态推演并输出工序、用时、产能和能耗指标，实现多方案的量化对比。
- 结构化的方案沉淀与复用： 产线空间坐标、姿态信息、拓扑连线及工艺参数被统一结构化写入数据库，使每一个经过验证的方案都能成为可被调用的模块化资产，大幅提升产线规划效率。
三、产线布局编排与方案推演数字孪生场景实践

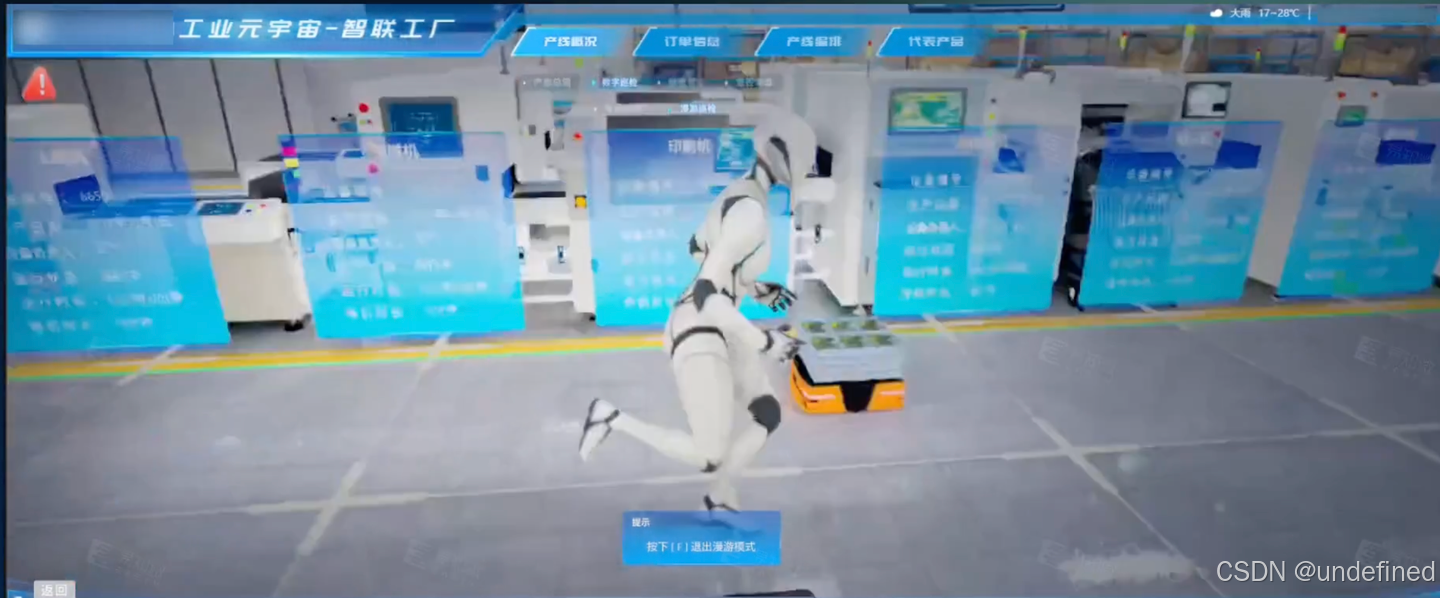

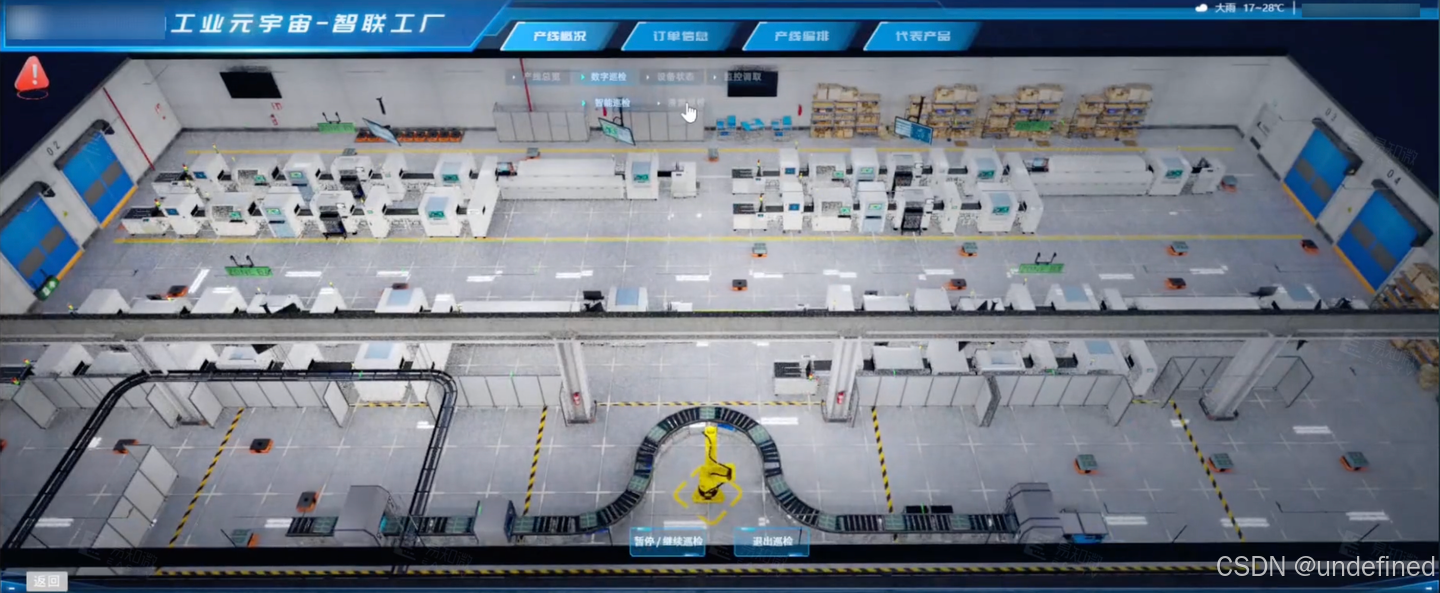

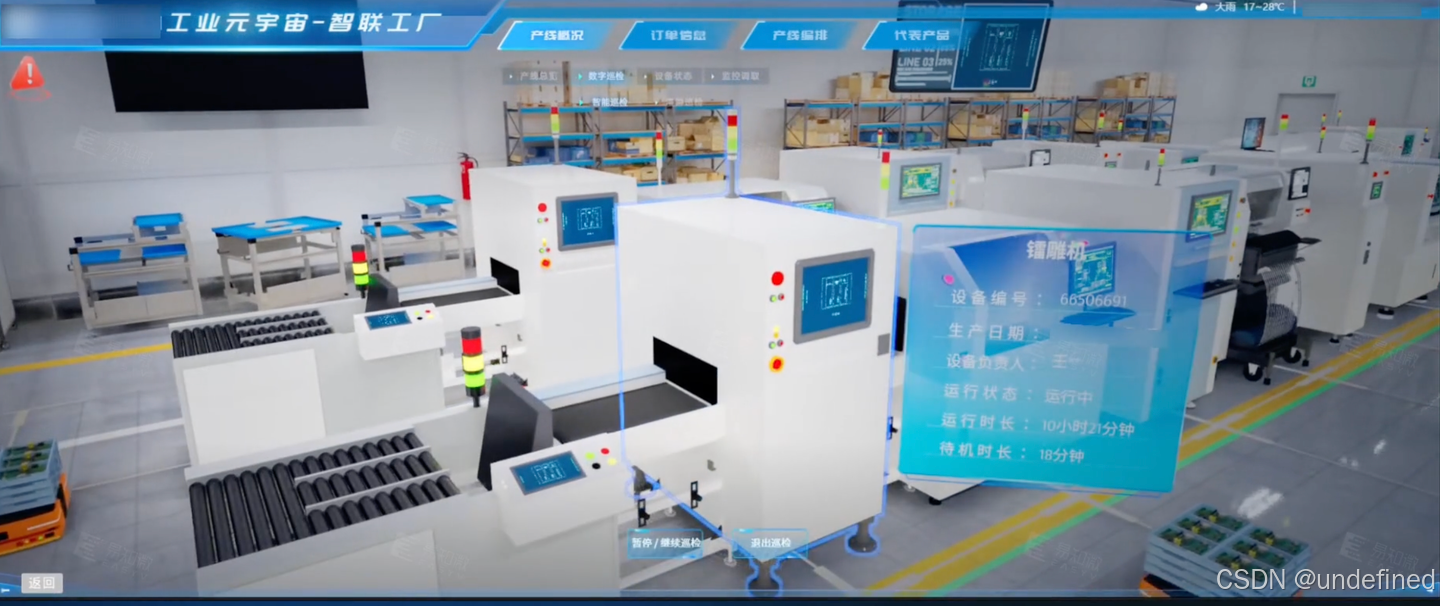

为了让产线规划人员、工艺工程师与运营管理人员能够高效协作，本场景基于 EasyV / UE5 / Blender 技术栈打造了集"模型资产化、空间编排化、推演数据化、方案结构化"于一体的数字孪生应用。
1. 技术要点与架构实现
(1) 全产线设备三维数字资产标准化
使用 Blender 等建模工具构建全产线设备的三维数字资产。重点对资产的坐标轴心（Pivot Point）进行规范化统一，保障设备在三维空间中进行对齐、拼装和连接时做到无缝对接、无模型穿插。同时对资产进行有序的分类分级处理（如加工设备、输送设备、检测设备、机器人等），建立统一的资产库，便于后续在编排界面中进行快速检索与调用。
(2) 柔性交互与自动化逻辑链路配置
借助 UE5 / EasyV 强大的渲染与交互能力，系统提供了极其灵活的产线编排交互功能。用户可以在三维空间中自由添加、删除设备组件，并通过简单的拖拽对设备位置与姿态进行调整。系统支持设备间的动态吸附与连线，在完成物理位置布局的同时，自动构建并配置设备间的自动化逻辑链路与工艺流转关系。
(3) 动态指标计算与实时推演引擎
系统内置了工艺推演算法，基于用户实时编排的产线拓扑与工艺参数，对方案进行动态模拟与分析。能够实时演算并可视化输出以下四大关键评估指标：
- 工序数量：自动梳理工艺链路中的节点数与冗余工序；
- 并行产能：评估瓶颈工序，演算产线理论与实际并行产出速率；
- 生产用时：计算单个工件在产线中的全生命周期流转时间；
- 能耗总量：综合各类设备的额定功耗与运行状态，推算产线整体能耗。
(4) 布局方案的结构化存储与复用
当用户完成设备拖拽定位、连线拓扑及参数配置后，可以将该配置一键保存为独立的产线布局方案。系统会将该方案中所有设备的空间三维坐标（XYZ）、姿态旋转信息（Pitch/Yaw/Roll）、设备间的连接拓扑结构以及绑定的工艺参数，统一以结构化的数据格式（如 JSON/数据库记录）写入后端数据库，随时支持二次加载、修改与快速复用。
四、场景应用价值
"产线布局编排与方案推演"场景在实际工业生产规划中展现出了显著的业务价值，主要体现在以下三个典型应用场景：
- 三维空间快速搭建与动态调整
面向制造业生产规划与工艺工程人员，系统提供了极低门槛的产线搭积木式体验。无需掌握复杂的底层渲染开发，即可在虚拟三维空间中快速搭建全新的产线布局，或对既有产线进行微调与灵活重构。 - 多方案量化对比与科学决策
面向智能工厂建设与产线设计团队，系统支持将多个不同设计思路的布局方案进行多维度指标对比。通过对工序数量、产能上限、单件用时和能耗总量的动态演算，用客观数据取代经验主观判断，选出最优的产线建设方案。 - 柔性产线演示与协同汇报
面向生产运营、设备管理与方案验证人员，高保真、可交互的数字孪生场景是极佳的展示媒介。在方案设计审批、客户汇报以及员工培训演示中，能够直观呈现在不同订单需求下柔性产线的快速重构与组织方式，大幅提升沟通效率。
五、未来趋势
随着工业互联网与 AI 技术的发展，产线布局编排与方案推演场景还将向更深的层次演进：
- 与 AI 布局优化算法结合： 未来的数字孪生系统将不仅是"手动编排+后置推演"，而是结合生成式 AI 与启发式算法，根据输入的产能与场地限制，自动生成最优设备布局与工艺路径。
- 与现场 PLC/MES 无缝打通： 虚拟空间中推演完成并保存的逻辑拓扑，未来可直接下发为现场设备的 PLC 控制逻辑或 MES 系统路线，实现真正的"虚拟设计，一键下发"。
- 闭环数据反哺与实测校准： 将工厂真实运行数据实时回传至孪生系统，持续修正推演算法中的时延与能耗模型，使仿真推演的准确率无限接近 100%。
产线布局编排与方案推演是数字孪生技术赋能工业制造的典型范例。通过 EasyV、UE5 与 Blender 等先进技术栈的有机结合，企业得以打破传统工厂规划中"设计与验证脱节"、"数据与空间隔离"的壁垒。
将"设备建模资产化、产线布局交互化、方案验证数据化、知识沉淀结构化"，不仅能够帮助企业在工厂建设前期大幅降低避错成本、缩短建设周期，更能为打造高柔性、高质量的敏捷智能工厂奠定坚实的技术基石。
