Linux 驱动研究 —— V4L2 内核层总结（上）

kdxiaojie2026-07-27 9:03

1. 内核层阶段总结

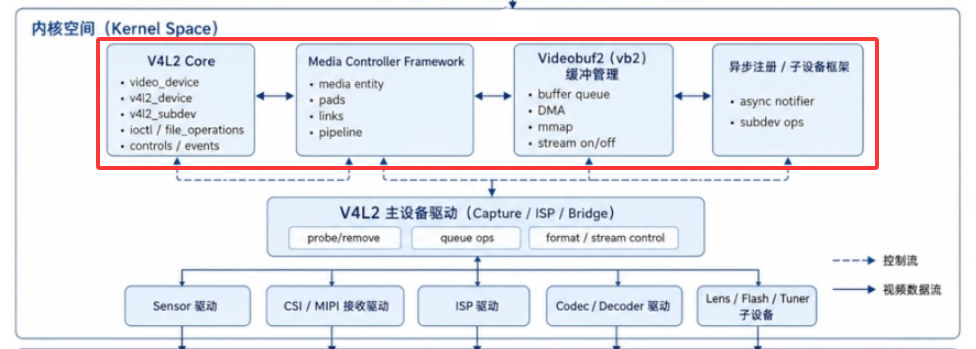

截止到现在，在前12篇文章中，我们已经把红色方框的内容都给研究完成了。

接下来我们把这些内容进行梳理总结：

2. 核心层级与异步注册机制详解

2.1 V4L2 的核心设备层级结构

在 V4L2 驱动框架中，为了应对复杂的硬件拓扑，内核将设备抽象为三个核心层级：

  1. v4l2_device（顶层宿主设备）

    • 作用 ：作为整个 V4L2 驱动的顶层管理实体。它内部维护一个 subdevs 链表，用来统一挂载和管理属于该系统的所有物理子设备。
    • 特点：它在用户空间没有对应的真实设备节点，仅在内核中负责全局统筹与生命周期管理。

  2. video_device（用户空间交互接口）

    • 作用 ：负责向用户空间暴露具体的设备节点。其内部包含 v4l2_dev 指针，必须指向并绑定一个已注册的 v4l2_device 顶层宿主。
    • 特点 ：内部嵌入了字符设备核心结构体 cdev 以及 file_operations 操作集。成功注册后，会在 /dev/ 目录下生成如 /dev/video0 的标准设备节点，供应用程序执行 open、ioctl 等系统调用。

  3. v4l2_subdev（独立硬件模块抽象）

    • 作用：用于对视频捕获链路上每一个独立硬件模块进行内核态抽象。
    • 特点 ：现代嵌入式视频链路较长，任何独立的芯片（如摄像头 Sensor）或 IP 核（如 ISP、MIPI 接收器）均被封装为一个标准的 v4l2_subdev。

2.2 异步注册机制与层级串联

在嵌入式 Linux 系统中，各个硬件模块通常挂载在不同的总线上（例如主控平台在 Platform 总线，而 Camera Sensor 挂在 I2C 总线上），其驱动加载的先后顺序具有不确定性。V4L2 框架通过异步注册机制解决了这一问题：

  1. 子设备的独立加载与注册：

    • 各个硬件子设备（如 Sensor 驱动）完成初始化后，调用 v4l2_async_register_subdev() 向框架注册自己，并进入等待匹配状态。

  2. 宿主的异步通知链（Notifier）：

    • 主控桥接驱动（Bridge Driver）内部初始化一个异步通知链（async notifier），用于声明自身需要哪些子设备的加入。

  3. 动态匹配与绑定：

    • 当所有依赖的子设备和主控宿主都加载完成后，框架通过异步通知机制自动完成匹配。子设备被挂载到 v4l2_device 的 subdevs 链表中，最终与 video_device 共同串联成一条完整的视频处理链路。

3. Entity（媒体实体）详解

 在 Linux 多媒体内核框架中，Entity（媒体实体） 是构建整个视频采集流水线（Pipeline）的基本砖石。它是 Linux 内核多媒体控制器（Media Controller）框架对"硬件模块"的纯逻辑抽象。

 在复杂的视频系统中（如 RK3568 平台），一条图像通路上存在各种各样的硬件。内核为了能够使用统一的逻辑来管理它们，将每一个独立的硬件模块都抽象为一个 Entity。它是一个逻辑节点，本身不负责抓图，也不负责直接调寄存器，其核心任务是向内核声明在系统拓扑图中存在这样一个硬件模块。例如，红外摄像头探头、主控的 MIPI D-PHY、后级的 ISP 图像处理器都可以被抽象为 Entity。

3.1 配置位置：驱动代码与设备树的配合

Entity 诞生于驱动代码中，但它的诞生依据和连接关系完全来自于设备树（DTS）。

  • 驱动代码（C 语言） ：负责"接生"和"定义" Entity。

    Entity 的内存空间和数据结构是在红外摄像头驱动的 C 代码中被创建并注册的。在编写驱动时，子设备结构体 struct v4l2_subdev 内部原生内嵌了一个 Entity 实例：

    c 复制代码
    struct v4l2_subdev {
    struct media_entity entity; // <--- 这就是 Entity 实体
    /* ... 其他控制回调函数 ... */
};

    在驱动的 probe 函数中，会调用 media_entity_pads_init() 在代码里为该 Entity 初始化引脚（Pads），并通过 v4l2_async_register_subdev() 将子设备提交给内核激活。

  • 设备树（DTS） ：负责提供"参数"和"连线图纸"。

    设备树中虽然没有直接命名为 entity 的属性，但配置的 port 和 remote-endpoint 是内核跨文件寻找 Entity 并在内存中将其用指针连在一起的唯一依据。内核会根据设备树节点的数量决定实例化几个 Entity，根据 port 的数量决定初始化几个 Pad。

3.2 核心要素（驱动层面）

在内核源码中（struct media_entity），一个合格的 Entity 包含以下 4 个核心要素，共同决定了它在拓扑图中的属性和行为：

  1. Name（名字）
  • 作用 ：该实体的字符串标识。在用户态执行 media-ctl -p 命令时，终端打印出来的设备名称（如 "m00_b_ir-sensor"）即为此名，它在整个多媒体系统里必须是唯一的。
  1. Type / Function（类型与功能分类）
  • 作用 ：显式告知内核该实体在硬件上的功能分类。常见分类包括：
    • MEDIA_ENT_F_CAM_SENSOR：代表板外的摄像头传感器（红外探头）。
    • MEDIA_ENT_F_VID_IF_BRIDGE：代表视频接口桥接器（如 MIPI D-PHY）。
    • MEDIA_ENT_F_PROC_VIDEO_ISP：代表图像信号处理器（ISP）。
    • MEDIA_ENT_F_IO_V4L：代表产生 /dev/videoX 的 I/O 节点。
  1. Pads（引脚数组）
  • 作用 ：依附于 Entity 上的数据进出通道接口（对应 struct media_pad），驱动代码中必须声明其方向：
    • MEDIA_PAD_FL_SINK：输入端，负责接收数据。
    • MEDIA_PAD_FL_SOURCE：输出端，负责发送数据。
  1. Links（连线链表）
  • 作用 ：记录当前 Entity 与其他 Entity 之间物理或逻辑连线的链表（对应 struct media_link）。它是拓扑图中的"边"，包含一个开关状态（ENABLED 或 DISABLED），内核通过控制其开关可以在上层动态切换数据流向。

3.3 设备树与驱动层面的映射关系

以嵌入式视频采集系统（如 RK3568 连接红外 Sensor）为例，设备树中的配置与驱动运行时的 Entity 存在直接的映射关系：

  • 身份与名字 ：设备树中的 compatible 属性与节点名（如 ir-sensor@3c）触发驱动匹配，内核在运行时利用节点名和物理地址拼接出全局唯一的 Name。
  • 硬件属性 ：设备树中的物理节点位置决定了 Entity 的 Type / Function。驱动代码在匹配到设备后，会在 C 代码中硬编码声明其属于哪类 Function（例如将红外探头声明为 CAM_SENSOR）。
  • 接口通道 ：设备树中的 port 或 port@X 节点直接对应驱动里的 Pads。DTS 里有几个物理 port 通道，代码里就会调用 media_entity_pads_init() 生成对应的 Pad。
  • 连线关系 ：设备树中的 remote-endpoint 属性用于在静态图纸中"拉钩"指向彼此。内核的 V4L2 异步框架在运行时比对这些连线，匹配成功后在内存中创建 Link 结构体，将两个 Entity 的 Pad 指针绑定在一起。

4. V4L2 核心架构与控制链路完整总结

 为了将前述的设备层级、异步注册、实体拓扑以及命令分发逻辑串联成一个整体，现以"基于 RK3568 主控采集红外 Sensor 图像"这一具体硬件场景，对 V4L2 驱动框架的全链路进行统一梳理。

4.1 硬件背景与模块分工

  1. 主控桥接端（Bridge Driver）：

    • 对应 RK3568 内部的 MIPI CSI / ISP 等硬件。
    • 负责注册 ：在内核中实例化并注册顶层宿主 v4l2_device，以及面向用户空间的接口节点 video_device（在 /dev/ 下生成 /dev/video0）。

  2. 外设端（Sensor Driver）：

    • 对应挂载在 I2C 总线上的红外摄像头探头。
    • 负责注册 ：独立完成硬件探测，并向内核注册 v4l2_subdev 子设备，其内部原生内嵌了 media_entity（媒体实体）。

4.2 异步注册与拓扑串联流程

  1. 子设备独立注册与等待：

    • 红外 Sensor 驱动加载时，初始化 v4l2_subdev（包含 Pad 和 Entity 属性），并通过 v4l2_async_register_subdev() 将自己抛入内核的待匹配池中。

  2. 宿主统筹与动态绑定：

    • 主控桥接驱动加载时，通过设备树（DTS）中的 port 和 remote-endpoint 连线关系，利用异步通知链（async notifier）捕获到已就绪的红外 Sensor 子设备。
    • 主控驱动将红外子设备挂载到顶层 v4l2_device 的 subdevs 链表中，并在内存中通过 media_link 将两者的 media_pad 连通，形成完整的拓扑链路。

  3. 用户接口暴露：

    • 基础链路绑定完成后，主控驱动注册 video_device，并将其内部的 v4l2_dev 指针强绑定到顶层宿主 v4l2_device 上，最终生成 /dev/video0 节点。

4.3 控制命令下发与分发全过程

以"应用程序设置红外 Sensor 曝光值为 100"为例，完整的内核执行闭环如下：

  1. 用户空间发起请求：

    • 应用程序对 /dev/video0 发起系统调用：ioctl(fd, VIDIOC_S_CTRL, &ctrl)。

  2. 主控入口接收：

    • 内核将请求交由 video_device 注册的 file_operations 处理。主控驱动的文件操作函数捕获该控制命令。

  3. 宿主统筹与路由查找：

    • 主控驱动解析命令发现其为针对特定 Control ID 的设置请求。
    • 主控驱动依托顶层 v4l2_device 内部维护的资源（如 Control 框架的全局映射表或 subdevs 链表），精准定位到对应的红外 Sensor 子设备指针（v4l2_subdev）。

  4. 底层硬件响应：

    • 主控驱动通过标准调用接口下发指令：

      c 复制代码
      v4l2_subdev_call(ir_sensor_subdev, core, s_ctrl, &ctrl);

    • 该调用触发红外 Sensor 驱动内部的 s_ctrl 回调函数，最终通过 I2C 总线向红外摄像头硬件写入寄存器，完成曝光值的修改。

4.4 总结

 主控驱动负责注册 v4l2_device（顶层宿主）和 video_device（用户空间接口节点），而 v4l2_subdev（独立硬件模块抽象）则由具体的外设驱动（如挂载在 I2C 总线上的红外 Sensor 驱动）完成注册。

 从架构归属来看，v4l2_device 和 video_device 均属于主控驱动的一部分。当用户空间通过 /dev/videoX 发起控制命令时，入口由 video_device 承接，随后由主控驱动负责接收并解析。主控驱动依托顶层 v4l2_device 内部维护的资源（如 subdevs 链表、Control 框架映射表或 Media Controller 拓扑链路），在内核中精准定位到目标 v4l2_subdev，最终通过底层接口函数将控制指令完整下发给具体的硬件外设。

5. ioctl / file_operations

为了对 Linux V4L2 驱动框架中 file_operations 与 ioctl 的底层运作机制有更深入、更细致的理解，我们从数据结构关联 、代码执行流（源码级细节） 、以及并发与内存安全机制三个维度展开详尽剖析。

5.1 核心数据结构的层级联动与关联

V4L2 框架之所以能够将通用的字符设备行为转化为特定视频硬件的操作，依赖于几个核心结构体之间的严密嵌套：

  1. struct file_operations (v4l2_fops)

    • 作为 VFS（虚拟文件系统）对接的门户，定义了标准接口。在 V4L2 核心层中，绝大多数节点共享一套通用的 v4l2_fops：

      c 复制代码
      const struct file_operations v4l2_fops = {
    .owner = THIS_MODULE,
    .read = v4l2_read,
    .write = v4l2_write,
    .open = v4l2_open,
    .release = v4l2_close,
    .poll = v4l2_poll,
    .unlocked_ioctl = v4l2_ioctl,
    .mmap = v4l2_mmap,
};

  2. struct video_device (vdev)

    • 代表一个具体的视频设备节点（如 /dev/video0）。它内部包含了 const struct v4l2_file_operations *fops（注意：这是驱动层自定义的 v4l2_file_operations，而非 VFS 的 file_operations）以及 const struct v4l2_ioctl_ops *ioctl_ops。

  3. struct v4l2_fh (File Handle)

    • 表示应用层的一次打开实例（File Instance）。如果同一个应用或多个应用同时打开 /dev/video0，内核会为每个句柄分配独立的 v4l2_fh 结构 。它负责管理事件队列（Event Queue）、优先级和私有控制状态，并通过链表挂载在 video_device 上。

5.3 open 通路的深度拆解

当应用层执行 open("/dev/video0", O_RDWR) 时，内核的执行轨迹如下：

  1. VFS 路由定位：

    • 内核根据 inode 的次设备号（Minor），在 V4L2 核心层的全局数组 video_devices[] 中索引，找到对应的 struct video_device *vdev 指针。

  2. 替换 file->f_op：

    • 在 v4l2_open() 函数内部，核心层会执行一个关键动作：将 filp->f_op（原本指向通用的 v4l2_fops）替换为 vdev->fops（如果驱动层实现了自定义的 fops）。这使得后续的 read、write、mmap 可以直接重定向到具体硬件驱动。

  3. 建立私有上下文 (v4l2_fh)：

    • 驱动通常会在其 open 回调中调用 v4l2_fh_open()。该函数负责申请 v4l2_fh 内存，将其初始化并绑定到 filp->private_data 中。
    • 意义 ：这实现了多路复用隔离 。当多个进程同时读取视频流时，各自的控制状态（如订阅了哪些事件）通过独立的 v4l2_fh 隔离开，互不干涉。

5.3 ioctl 的分发引擎与执行全流程

当应用层调用 ioctl(fd, VIDIOC_S_FMT, &fmt) 时，控制流会经历一套严密的安全检查与分发机制：

复制代码
[应用层 ioctl]
       │
       ▼
[v4l2_ioctl] (unlocked_ioctl 入口)
       │
       ▼
[video_ioctl2] (封装层)
       │
       ▼
[video_usercopy] (数据安全拷贝与栈/堆缓冲区动态切换)
       │
       ▼
[__video_do_ioctl] (核心分发引擎)
       ├──> 查表匹配标准命令 (v4l2_ioctls) ──> 调用 v4l2_ioctl_ops 对应回调
       └──> 若为私有命令 ──────────────────> 调用 .vidioc_default

  1. 入口与宏解析 (video_ioctl2)

    • v4l2_ioctl 直接将任务转交给 video_ioctl2。
    • video_ioctl2 内部借助宏和传入的 cmd 参数，利用 _IOC_DIR(cmd)、_IOC_SIZE(cmd) 等宏，自动解析出该命令是向内核写入（WRITE）、从内核读取（READ）、还是双向读写（READ/WRITE），以及需要传递的数据结构大小。

  2. 安全内存管理与拷贝 (video_usercopy)

    • 防止内核栈溢出 ：V4L2 的许多结构体（如 v4l2_format）体积较大。如果直接在内核栈上分配，极易引发内核栈溢出（Kernel Stack Overflow）。

    • video_usercopy 会进行动态判断：

      • 若数据较小，直接在栈上处理。
      • 若数据较大（例如超过一定字节数），则动态调用 kvmalloc() 在内核堆上申请临时的影子缓冲区（Temporary Shadow Buffer）。

    • 用户态与内核态隔离 ：利用 copy_from_user() 将用户空间的参数安全复制到该内核缓冲区中。

  3. 核心分发与查表 (__video_do_ioctl)

    • 标准命令处理：

      • 内核维护了一张庞大的全局静态控制表（通常在 v4l2-ioctl.c 中定义，如 v4l2_ioctls 数组），里面记录了所有标准 VIDIOC_ 命令对应的合法性检查函数、名字以及驱动层的回调函数指针。
      • __video_do_ioctl 会通过二分查找或直接索引检查 v4l2_is_known_ioctl(cmd)。如果命中，它会首先校验驱动的 struct v4l2_ioctl_ops 中是否实现了该回调（例如 vidioc_s_fmt_vid_cap）。
      • 若未实现，直接返回 -ENOTTY（Inappropriate ioctl for device）。
      • 若已实现，则将解包后的内核态参数结构体指针直接传给驱动回调。

    • 私有/自定义命令处理：

      • 如果 cmd 不在标准 V4L2 协议栈内（属于厂商自定义的扩展命令），核心层会绕过标准表检查，直接回调驱动中实现的 .vidioc_default 接口。
      • 驱动在该接口内部通过标准的 switch (cmd) 语句对私有命令进行二次解析和处理。

  4. 返回与清理

    • 当驱动层回调执行完毕并返回结果（0 表示成功，负数表示错误码）后，video_usercopy 会根据 _IOC_DIR(cmd) 的属性，通过 copy_to_user() 将内核修改后的数据（如驱动填充好的实际分辨率、stride 等参数）安全写回用户空间。
    • 最后，释放动态申请的影子缓冲区内存，将控制权交还给应用层。

5.4 并发控制与序列化机制 (lock 锁机制)

在多线程或多进程并发调用 ioctl 时，内核必须保证硬件寄存器配置和内部状态的一致性：

  • video_device->lock 互斥锁 ：
    • 在 video_device 结构体中包含一个指向 struct mutex 的指针。
    • 在进入 v4l2_ioctl 时，核心层会自动尝试获取该互斥锁（除非驱动显式声明了不需要锁的标志）。这确保了同一时刻只有一个进程能够通过 ioctl 修改或查询设备的配置，防止了并发竞态条件（Race Condition）导致的硬件状态错乱。

5.5 举例说明

实例背景

  • 应用场景：一个用户态的视频采集应用程序需要通过标准接口配置摄像头的图像分辨率。
  • 具体动作 ：应用程序调用 ioctl(fd, VIDIOC_S_FMT, &fmt) 向内核传递结构体参数，设置当前视频格式为 1280x720。

运行机制实例总结

  • 入口与分发：

    • 背景 ：应用程序发起 ioctl 请求后，系统进入内核空间。
    • 执行过程 ：内核通过 file_operations 结构体中的 .unlocked_ioctl 指向的 v4l2_ioctl 接收请求，并将其交由 video_ioctl2 处理。

  • 数据拷贝与安全控制：

    • 背景 ：VIDIOC_S_FMT 包含较大的 v4l2_format 结构体参数，需要从用户空间传到内核空间。
    • 执行过程 ：video_usercopy 函数检查数据大小，在内核堆区申请临时缓冲区，并利用 copy_from_user 将用户态的 1280x720 分辨率参数安全复制到内核中。

  • 命令解析与实例获取：

    • 背景 ：内核需要知道这个 ioctl 请求对应哪个具体的硬件设备，以及该执行哪个函数。
    • 执行过程 ：__video_do_ioctl 函数通过 video_devdata 获取当前的设备实例，并校验对应的 ioctl_ops 权限。

  • 命令路由与处理：

    • 背景 ：VIDIOC_S_FMT 是 V4L2 标准定义的命令，而不是厂商私有命令。
    • 执行过程 ：内核在静态表中查找到该标准命令对应的处理函数，并调用驱动层实现的对应回调函数完成硬件配置；若遇到未知命令，则会路由至 ops->vidioc_default 进行处理。

  • 并发与安全保障：

    • 背景：如果此时有多个进程同时对该视频设备节点进行操作。
    • 执行过程：整个执行过程受内核互斥锁保护，确保了多进程并发下的上下文隔离与内存安全。

6. Controls (控件管理框架)

 在上一节中，我们已打通了 V4L2 驱动的指令控制流 (ioctl)。但硬件交互不仅限于指令应答，还包含参数的动态属性管理 (Controls) 与硬件状态的异步上报 (Events)。本节将深入挖掘 v4l2_ctrl_handler 如何构建硬件属性数据库，并解析 V4L2 控件框架的底层运行机制。

 在早期的 V4L2 驱动开发中，处理用户的 ioctl（如验证参数边界、缓存当前值、更新寄存器）需要编写大量冗余且易错的样板代码。为了将驱动开发者从繁琐的状态维护中解放出来，内核引入了 V4L2 Control Framework 。

 这套框架本质上是在内核空间实现了一个面向对象的"属性数据库"。对于驱动开发者而言，只需关心两件事：如何定义控件（What）以及如何把值写入硬件（How）。参数的合法性校验、多线程并发加锁、以及当前状态的缓存，均由核心层（Core Framework）代为接管。

V4L2 的 Controls 机制就是内核为驱动开发者提供的一套统一、规范的硬件属性管理与控制框架。它不仅涵盖了修改属性（如设置曝光时间、增益、白平衡等），还贯穿了参数的整个生命周期管理。

为了彻底理清这条从应用层下发到硬件寄存器的链路，我们将按"三位一体"的架构对驱动源码进行静态拆解。这三个核心组件构成了控制流的骨架与肌肉：

  1. v4l2_ctrl_handler（调度数据库）：它是驱动内部维护的控件链表管理者，负责控件的内存分配与检索。
  2. v4l2_ctrl_config（元数据定义）：它是静态的"说明书"，定义了控件的 ID、名称、数据类型以及取值范围。
  3. v4l2_ctrl_ops（执行引擎）：它是驱动与底层硬件交互的唯一出口。当核心层完成参数校验后，将回调该结构体中的函数，触发真实的硬件寄存器读写。

6.1 v4l2_ctrl_handler（总管家与调度中心）

在 Linux V4L2 架构中，一个设备通常包含数十个甚至上百个可控参数。v4l2_ctrl_handler 作为这些控件的"总管家"，负责完成内存生命周期托管、指令分发总入口以及多线程原子化操作保障。

struct v4l2_ctrl_handler 核心成员职能

  • ctrls (struct list_head) ：物理存储区。所有 struct v4l2_ctrl 实例的根链表，遍历所有控件时使用。
  • buckets (struct v4l2_ctrl_ref **)：查询索引区。Hash 表，通过 id 进行 Hash 计算直接定位，实现快速查询。
  • _lock (struct mutex)：内部原生锁。handler 默认的互斥锁，保护整个链表和所有控件实例的操作。
  • notify (v4l2_ctrl_notify_fnc)：全局联动入口。驱动可注册回调，一旦 handler 中任何控件发生变更即被触发。

6.2 v4l2_ctrl_config（标准格式模版）

v4l2_ctrl_config 是每一份档案的"标准格式模版"。它不负责执行，也不负责管理，其职能是向框架声明控件的身份、数据类型及合法边界。

核心属性组

  • u32 id：控件的全局唯一 ID。
  • enum v4l2_ctrl_type type：控件的数据类型（如整数、菜单等）。
  • s64 min / s64 max / u64 step：数值的合法范围与步进值。内核利用这些边界实现自动校验（防御性编程）。
  • const struct v4l2_ctrl_ops *ops：核心逻辑接口，定义了控件被操作时执行的硬件控制逻辑。

关联：v4l2_ctrl_config 与 v4l2_ctrl_handler

以下以一个"曝光时间"控件为例，展示 v4l2_ctrl_config 如何通过 v4l2_ctrl_handler 转化为实际的内存实例。

1. 静态定义 (Config)

驱动开发者在代码中定义该控件的规格参数。

c 复制代码
static const struct v4l2_ctrl_config exposure_cfg = {
    .ops = &my_ctrl_ops,        // 操作接口
    .id = V4L2_CID_EXPOSURE,    // 控件ID
    .min = 0,                   // 最小值
    .max = 1000,                // 最大值
    .step = 1,                  // 步长
    .def = 100,                 // 默认值
    .type = V4L2_CTRL_TYPE_INTEGER,
};

此时，exposure_cfg 仅占用只读存储区，它是一份描述，还没有在内核中生效。

2. 初始化关联 (Handler)

在驱动的 probe 函数中，将 config 注册到 handler。

c 复制代码
// 假设 handler 已经通过 v4l2_ctrl_handler_init 初始化
v4l2_ctrl_new_custom(my_handler, &exposure_cfg, NULL);

v4l2_ctrl_new_custom 函数的本质就是根据模板（config）创建实体（ctrl 实例），并将其纳入管理（handler）的过程

执行此代码后，内核内部发生以下转换：

（1）分配内存 ：创建 struct v4l2_ctrl 实例。

（2）拷贝数据 ：将 exposure_cfg 的 id=V4L2_CID_EXPOSURE、max=1000 等数值复制到该实例中。

（3）挂载 ：将此实例指针存入 my_handler->ctrls 链表。

总结

  • v4l2_ctrl_config 提供了控件的"出厂规格"，它决定了该控件在初始化时拥有什么样的数值边界。
  • v4l2_ctrl_handler 在运行时持有了这些控件的实例，通过它，内核可以随时根据"出厂规格"对用户请求进行校验，并引导驱动程序完成后续的硬件操作。

6.3 v4l2_ctrl_ops（驱动执行引擎）

v4l2_ctrl_ops 是连接上层管理框架与底层物理寄存器的关键接口。

三大核心回调职能

  • .s_ctrl(struct v4l2_ctrl *ctrl)（执行者） ：应用层调用 VIDIOC_S_CTRL 时的归宿。负责将参数同步到驱动软件状态中并写入硬件寄存器。
  • .g_volatile_ctrl(struct v4l2_ctrl *ctrl)（感知者）：针对"易失性（Volatile）"参数的查询接口，用于即时获取动态变化的硬件状态。
  • .try_ctrl(struct v4l2_ctrl *ctrl)（裁判员） ：在真正执行 s_ctrl 前的预检查阶段（对应 VIDIOC_TRY_CTRL），仅做合法性校验，不真正改动硬件状态。

6.4 完整执行流程与实例总结

实例背景

  • 应用场景 ：一个用户态的视频采集应用程序需要通过标准接口配置摄像头的曝光时间（V4L2_CID_EXPOSURE）。
  • 具体动作 ：应用程序调用 ioctl(fd, VIDIOC_S_CTRL, &ctrl) 向内核传递结构体参数，设置曝光时间为 500。

运行机制实例总结

  • 入口定位与 Handler 机制：

    • 背景 ：应用层发起 ioctl 请求后，系统进入内核空间。
    • 执行过程 ：内核根据文件描述符找到对应的 video_device，进而获取其管理的 v4l2_ctrl_handler，并通过哈希表与 ctrl.id 瞬间定位到目标的 struct v4l2_ctrl 实例。

  • 安全边界校验与 Config 机制：

    • 背景 ：用户传入的数值（如 500）需要经过合法性检查，确保在 min 和 max 允许的范围内。
    • 执行过程 ：内核框架直接比对由 v4l2_ctrl_config 模板初始化生成的边界数据。若越界则直接中止并返回错误，无需驱动参与校验。

  • 回调触发与 Ops 执行：

    • 背景：参数校验通过后，需要将合法的设定值写入物理硬件寄存器。
    • 执行过程 ：内核从匹配到的 v4l2_ctrl 实例中读取 ops 指针，执行驱动编写的 s_ctrl 回调函数完成硬件配置。

  • 并发与权限控制保障：

    • 背景：如果此时有多个线程同时对该控件进行读写操作。
    • 执行过程 ：整个 s_ctrl 执行期间会受到 handler 互斥锁的保护，确保多线程环境下的原子性与安全性。

7. Events

在深入探讨 V4L2 事件子系统的底层源码与控制流之前，我们首先需要明确什么是 V4L2 Events。

7.1 什么是 V4L2 Events？

V4L2 Events（视频捕获异步事件机制）是 Video for Linux 2 框架中用于实现驱动层与应用层异步通信 的核心通道。在传统的 V4L2 数据流中，应用层通常通过 ioctl 或 read/write 主动轮询视频帧数据。然而，在实际嵌入式多媒体系统中，常常会发生一些无法预知时间点的硬件状态变更------例如 HDMI 输入源的拔插、视频分辨率的动态切换、帧同步（VSYNC）信号的到达或控制寄存器（Control）数值的异步越界。

如果让应用层通过高频轮询去检测这些低概率事件，不仅会造成严重的 CPU 资源浪费，还会带来不可接受的响应延迟。因此，V4L2 Events 机制应运而生：

  • 它允许应用层通过 VIDIOC_SUBSCRIBE_EVENT 预先向内核"注册"自己关心的事件类型。

  • 当底层硬件状态发生变化时，驱动程序能够通过事件框架将状态打包并"推送"给应用层。

  • 应用层既可以通过 poll / select 阻塞等待，也可以通过 VIDIOC_DQEVENT 直接将事件从内核队列中取出，从而实现高效的异步事件通知与响应。

7.2 核心数据结构与底层关联模型

V4L2 异步事件框架的设计精髓在于多路解耦与定向分发。其核心结构体之间的关联可以通过以下层次来理解：

1. v4l2_fh（文件句柄私有结构体）

每一个打开 /dev/videoX 的进程都会拥有一个独立的 v4l2_fh 实例。它在事件机制中充当"收件箱"的角色：

  • struct list_head available ：链表头，存放当前句柄已经收到但尚未被用户态读取的事件节点（v4l2_kevent）。

  • struct list_head subscribed ：链表头，存放当前句柄所订阅的所有事件类型列表。

  • wait_queue_head_t wait ：等待队列，当 available 链表为空时，调用 poll / select 的进程会挂起在此队列上等待唤醒。

  • u32 sequence：针对该文件句柄记录的事件序列号，用于检测事件丢失或乱序。

2. v4l2_subscribed_event（事件订阅描述符）

当用户态通过 VIDIOC_SUBSCRIBE_EVENT 订阅某个事件时，内核会分配一个该结构体并挂载到 v4l2_fh->subscribed 中：

  • **u32 type 与 u32 id**：定义了订阅的事件类别（如 V4L2_EVENT_SOURCE_CHANGE 或 V4L2_EVENT_CTRL）及具体的对象 ID。
  • unsigned int elems：为该订阅事件指定的私有循环缓冲区（Ring Buffer）大小。
  • const struct v4l2_subscribed_event_ops *ops ：回调操作集，包含 add、del、replace 和 merge。当事件队列满时，可通过 replace（用新事件覆盖旧事件）或 merge（合并多个同类事件）防止缓冲区溢出。

3. v4l2_kevent（内核态事件实例）

它是实际被投递和排队的内存单元：

  • struct v4l2_event event ：符合 V4L2 标准规范的事件数据包，内含类型、时间戳、以及承载具体载荷的 union。
  • struct list_head list ：用于挂载到 v4l2_fh->available 或循环缓冲区的节点。
  • struct v4l2_subscribed_event *sev：反向指针，指向该事件所属的订阅描述符。

7.3 v4l2_fh 与 v4l2_subscribed_event

在整个事件分发架构中，v4l2_fh（文件句柄）与 v4l2_subscribed_event（已订阅事件）之间构成了"容器与清单"的对应关系：

  • 每个 v4l2_fh 内部都挂着一个 subscribed 链表，这个链表记录了该特定进程（文件句柄）当前对哪些事件感兴趣。

  • 当底层触发事件时，内核并不会盲目地将事件广播给所有打开设备的进程，而是会逐个遍历 设备节点下的所有 v4l2_fh。

  • 对于每一个遍历到的 v4l2_fh，内核会去检查其对应的 subscribed 链表：如果发现该 fh 刚好订阅了当前发生事件的 type（即在 subscribed 链表中找到了匹配项），内核才会把该事件放入这个 fh 专属的 available 队列中，并最终唤醒挂载在该 fh->wait 上的进程。这种机制完美实现了多进程环境下的精准定向投递与隔离。

7.4 fh->available 的含义与 fh->sequence 自增的原因

1. 什么是 fh->available？

fh->available 是 v4l2_fh 结构体中的一个链表头（struct list_head available），其字面意思是"可用事件队列"。

  • 角色定位 ：它是连接内核态与用户态的"未读邮件收件箱"。当某个事件被内核判定为该 fh 所订阅后，内核会把封装好的事件节点（v4l2_kevent）挂载到这个链表的尾部。

  • 生命周期流转：

    • 当事件产生并通过订阅校验时，节点被加入 fh->available 链表。

    • 当用户态进程调用 ioctl(fd, VIDIOC_DQEVENT, &event)（即出队操作）时，内核会从 fh->available 链表的头部取出一个事件节点，将其拷贝到用户空间，并把该节点从链表中摘除。

    • 因此，fh->available 中存放的永远是已发生、已确认订阅、但尚未被应用层读取的事件。

2. 为什么事件挂载后 fh->sequence 会自增？

在 v4l2_fh 中，u32 sequence 是一个专门为该文件句柄维护的单调递增序列号计数器 。每当一个事件成功挂载到该 fh 的可用队列中时，fh->sequence 就会执行自增操作。其核心原因包括：

  • 保障事件的时序与完整性校验 ：通过为每个成功分发到 fh 的事件打上递增的序号，应用层在通过 VIDIOC_DQEVENT 读取事件时，可以检查返回结构体中的序列号。如果发现序号不连续（例如收到的下一个事件序号直接从 5 跳到了 7），应用层就能立刻意识到中间有事件因为队列溢出而被丢弃或覆盖了。
  • 多实例独立的流标识 ：由于 V4L2 允许多个进程同时打开同一个视频设备节点，每个进程的事件处理节奏（消费速度）是不一样的。fh->sequence 是依附于 v4l2_fh（私有文件句柄）存在的，而不是全局共享的。这确保了每个进程都能独立追踪属于自己的事件流进度，互不干扰。

7.5 完整运行链路与核心函数源码逻辑

阶段 1：事件分发与生产者触发（v4l2_event_queue）

当硬件发生状态变更（如检测到视频源分辨率变化），底层驱动在中断或工作队列中调用事件入队核心函数：

c 复制代码
void v4l2_event_queue(struct video_device *vdev, const struct v4l2_event *ev)
{
    struct v4l2_fh *fh;
    unsigned long flags;

    // 1. 加锁保护设备节点的私有文件句柄链表
    spin_lock_irqsave(&vdev->fh_lock, flags);

    // 2. 遍历所有打开该设备且建立了 v4l2_fh 的进程
    list_for_each_entry(fh, &vdev->fh_list, list) {
        // 3. 检查该句柄是否订阅了该事件，并内部完成环形缓冲区的写入与溢出处理
        __v4l2_event_queue(fh, ev);
    }

    spin_unlock_irqrestore(&vdev->fh_lock, flags);
}
  • 内部细节（__v4l2_event_queue） ：

    1. 内核通过事件类型在 fh->subscribed 链表中查找对应的 v4l2_subscribed_event。如果该 fh 并未订阅此事件，则直接忽略。

    2. 确认已订阅后，检查对应的循环缓冲区是否已满（sev->in_use == sev->elems）。如果已满，根据 ops->replace 或 ops->merge 策略丢弃或合并旧事件，腾出空间。

    3. 从预分配的内存池中获取一个 v4l2_kevent，填入当前的系统时间戳以及事件负载数据。

    4. 将该 v4l2_kevent 挂载到该 fh 的 available 链表尾部，并将该 fh->sequence 自增。

    5. 调用 wake_up_all(&fh->wait) 精准唤醒当前 fh 对应的等待队列，从而唤醒阻塞在 poll 或 ioctl 上的用户态进程。

阶段 2：应用层捕获与消费者出队（v4l2_event_dequeue）

当用户态进程被唤醒，或者主动发起 VIDIOC_DQEVENT 系统调用时，内核会执行出队操作：

c 复制代码
int v4l2_event_dequeue(struct v4l2_fh *fh, struct v4l2_event *event, int nonblocking)
{
    struct v4l2_kevent *kev;
    unsigned long flags;
    int ret;

    // 1. 检查 available 链表是否为空，支持非阻塞（O_NONBLOCK）或阻塞等待
    spin_lock_irqsave(&fh->vdev->fh_lock, flags);
    for (;;) {
        ret = -ENOENT;
        if (!list_empty(&fh->available)) {
            // 取出 available 链表的第一个事件节点
            kev = list_first_entry(&fh->available, struct v4l2_kevent, list);
            list_del(&kev->list);
            ret = 0;
            break;
        }
        if (nonblocking) {
            break;
        }
        spin_unlock_irqrestore(&fh->vdev->fh_lock, flags);

        // 2. 若队列为空且为阻塞模式，则让出 CPU，睡眠在等待队列上
        ret = wait_event_interruptible(fh->wait, !list_empty(&fh->available));
        if (ret < 0)
            return ret;
        spin_lock_irqsave(&fh->vdev->fh_lock, flags);
    }
    spin_unlock_irqrestore(&fh->vdev->fh_lock, flags);

    if (ret == 0) {
        // 3. 将内核空间的事件结构体拷贝至用户空间缓冲区
        *event = kev->event;
        // 4. 回收 kev 节点回到订阅事件的空闲环形缓冲区中
        spin_lock_irqsave(&fh->vdev->fh_lock, flags);
        kev->sev->in_use--;
        list_add_tail(&kev->list, &kev->sev->free);
        spin_unlock_irqrestore(&fh->vdev->fh_lock, flags);
    }

    return ret;
}

机制核心要点提炼

  • 多进程完全隔离 ：借助 v4l2_fh 与 v4l2_subscribed_event 的绑定，不同进程对同一视频设备的事件订阅和读取互不干扰。A 进程订阅并读取了事件，不会影响 B 进程的 available 队列。

  • 精准唤醒机制 ：当事件发生时，只有在 subscribed 列表中声明关心的文件句柄（v4l2_fh）会被触及，并通过其私有的 wait 队列完成唤醒，避免了无效的系统全局调度。

  • 安全高效的内存管理：事件节点并非每次都临时动态申请，而是在订阅时预分配固定大小的环形缓冲区，在中断上下文中仅做指针调整与节点迁移，极大地保证了实时性并避免了内存碎片。

相关推荐
其实防守也摸鱼1 小时前
Kimi K3深度测评：长文本之外的真实力
运维·开发语言·网络·人工智能·python·学习·安全
imc.111 小时前
linux EXT文件系统
linux·运维·服务器
晓梦林1 小时前
Tools靶场学习笔记
笔记·学习
xian_wwq2 小时前
【学习笔记】什么是Harness Engineering- 01/15
人工智能·笔记·学习
笨笨饿2 小时前
#102_Codex无在VSCold无法打开
java·c语言·数据库·笔记
三言老师2 小时前
mv移动文件、重命名文件实战案例
linux·服务器·网络·centos
xian_wwq2 小时前
【学习笔记】Agent 安全护栏 —— 当 Agent DROP TABLE 了你的生产数据库-07/15
笔记·学习·安全
向夏威夷 梦断明暄3 小时前
C# 弃元模式：从语法糖到性能利器的深度解析
服务器·数据库·c#
AOwhisky3 小时前
云原生 DevOps 工具链从入门到实战（第二期）——Jenkins安装与基础配置——CICD核心引擎
linux·运维·ci/cd·云原生·jenkins·devops
lichuangcsdn3 小时前
【Spring AI 学习（一）】spring ai是什么
人工智能·学习·spring·spring ai
热门推荐
01GitHub 镜像站点02如何新建文件夹？ 电脑新建文件夹的4种方法032026年7月AI圈大地震：GPT-5.6被政府限制、Claude入驻Slack、Anthropic自研芯片04AI科技热点日报 | 2026年07月01日05国内可直接用、免费额度/永久免费的大模型API清单（含 SiliconFlow、火山、阿里、智谱、百度、Kimi、DeepSeek、DMXAPI 等）06AI 编程 IDE 全景解析 2026：Agent 全面接管开发链路072026 国产 AI 大模型横评：DeepSeek、通义千问、Kimi、文心一言、星火、豆包谁更能打？082026 年 AI 大模型 & AI 编程工具实战全总结09幻兽帕鲁 - 服务器管理员权限与 GM 命令完全指南10微信历史版本含下载地址（ Windows PC | 安卓 | MAC ）及设置微信不更新
