基于图莫斯的CAN UDS升级上位机-LabVIEW版本（九）：TOOMOSS_SID2E_WriteDataByID.vi

1. 引言

在UDS刷写流程中，写入数据（0x2E Service） 承担着一个看似简单却不可或缺的角色------向ECU写入特定的配置信息。如果说0x34-36-37是负责传输固件这个"大块头"的"重型卡车"，那么0x2E就是负责传递VIN码、软件版本、指纹信息等"小纸条"的"信使"。

在固件升级场景中，0x2E服务最常见的用途是写入指纹信息（Fingerprint）。指纹信息通常包含软件版本号、编译时间、刷写工具标识等数据，用于在刷写完成后标记当前ECU的软件状态，便于后续的版本追溯和故障排查。

TOOMOSS_SID2E_WriteDataByID.vi封装了UDS 0x2E服务的完整流程，通过调用TOOMOSS_SendAndWaitResp.vi通信基座完成请求发送和响应接收。

2. 子VI功能概述

2.1 设计目标

根据用户指定的DID和数据，构造0x2E服务请求报文
调用通信基座发送请求并等待ECU响应
解析响应报文，判断数据写入是否成功
返回响应数据和执行状态

2.2 UDS 0x2E服务协议说明

服务名称：WriteDataByIdentifier（按标识符写数据）

功能：客户端通过数据标识符（DID）向服务器指定的内部位置写入数据记录。数据可能受保护，也可能不受保护。

2.2.1 请求报文格式

0x2E服务不支持Sub-function参数，请求报文格式非常直接：

字节位置	参数	说明
Byte 0	SID	固定值 `0x2E`
Byte 1	DID（高字节）	数据标识符的高8位
Byte 2	DID（低字节）	数据标识符的低8位
Byte 3 ~ N	dataRecord	要写入的实际数据

请求数据构造方式：

复制代码

[0x2E, DID_High, DID_Low, data0, data1, data2, ...]

2.2.2 肯定响应格式

字节位置	参数	说明
Byte 0	SID	`0x6E`（0x2E + 0x40）
Byte 1	DID（高字节）	请求中的DID高字节
Byte 2	DID（低字节）	请求中的DID低字节

关键点 ：0x2E服务的肯定响应固定为3个字节，仅包含SID和DID回声。不返回写入的数据内容。

2.2.3 否定响应格式

复制代码

Byte 0: SID = 0x7F
Byte 1: 0x2E
Byte 2: NRC（负响应码）

2.3 输入参数

控件	类型	说明
设备句柄	U32	由`TOOMOSS_OpenDev(CAN).vi`返回的设备句柄
通道号	枚举（CAN1/CAN2）	选择使用CAN1还是CAN2通道
物理地址	U32	请求报文ID（发送给ECU的CAN ID）
响应地址	U32	期望的响应报文ID（ECU回复的CAN ID）
DID	U16	数据标识符，如`0xF190`（VIN码）、`0xF188`（版本号）等
写入数据	U8数组	要写入的实际数据内容
数据长度	I32	写入数据的有效字节数

2.4 输出参数

控件	类型	说明
响应数据	U8数组	ECU返回的完整响应数据（肯定响应或否定响应）
返回值	I32	0表示成功，-1表示失败
错误信息	字符串	失败时的错误描述

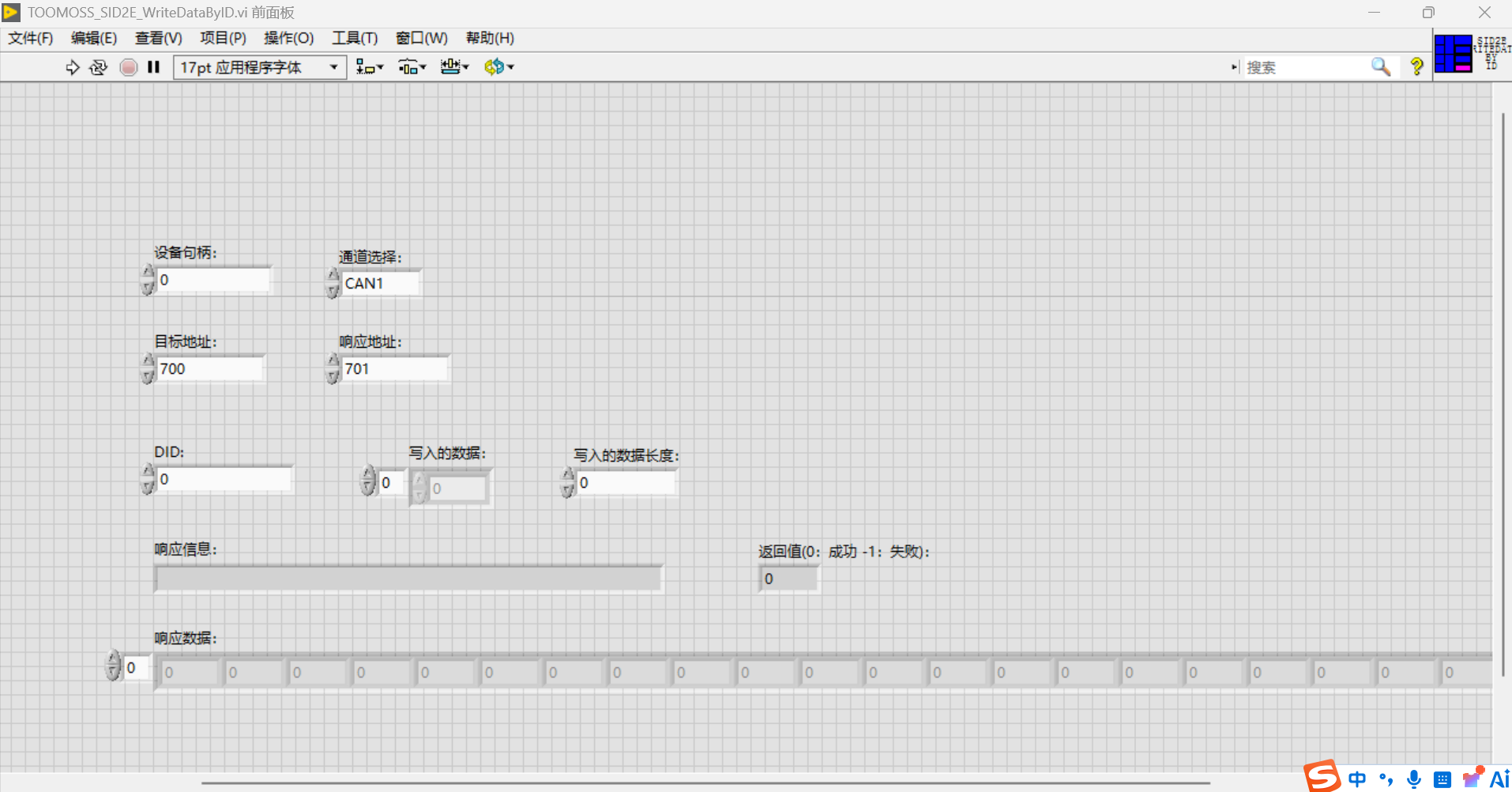

3. 前面板设计

4. 程序框图设计

4.1 整体流程

复制代码

DID（U16）→ 拆分为高字节和低字节
写入数据（U8数组）→ 作为dataRecord
                        ↓
          构造请求数据[0x2E, DID_High, DID_Low, data...]
                        ↓
            调用 TOOMOSS_SendAndWaitResp.vi
                        ↓
                判断响应类型
        ┌───────────────┼───────────────┐
        ↓               ↓               ↓
    返回<0           返回=0          返回>0
    (调用失败)      (超时)         (收到响应)
        ↓               ↓               ↓
    返回-1          返回-1       判断响应首字节
        ┌───────────────┼───────────────┐
        ↓               ↓
    0x6E           0x7F
    (肯定响应)     (否定响应)
        ↓               ↓
    返回0          返回-1
                解析NRC返回错误信息

4.2 第一步：拆分DID

DID是一个2字节（U16）的数据标识符，需要拆分为高字节和低字节以便放入请求报文：

DID高字节 = (DID >> 8) & 0xFF
DID低字节 = DID & 0xFF

在LabVIEW中，可以使用循环移位（右移8位） 和与（0xFF） 操作实现拆分，或使用强制类型转换将U16转换为2字节U8数组。

4.3 第二步：构造请求数据

使用创建数组函数按顺序组合：

复制代码

[0x2E, DID_High, DID_Low, 写入数据...]

其中写入数据部分通过连接数组函数拼接到固定头部之后。

4.4 第三步：调用通信基座

将上一步构造的请求数据作为输入，调用TOOMOSS_SendAndWaitResp.vi：

输入参数	来源/值
设备句柄	子VI输入
通道号	子VI输入
物理地址	子VI输入
响应地址	子VI输入
请求数据	构造的`[0x2E, DID_High, DID_Low, data...]`
数据长度	3 + 写入数据长度

4.5 第四步：判断响应类型

从通信基座获取返回值，分三种情况处理：

情况一：返回值 < 0（通信失败）

通信基座内部调用DLL失败
直接透传错误信息，子VI返回 -1

情况二：返回值 = 0（无响应/超时）

ECU未响应
设置错误信息为"ECU未响应，请检查物理地址和通信连接"
子VI返回 -1

情况三：返回值 > 0（收到响应）

响应数据有效，继续解析
判断响应数据的首字节（Byte 0）

肯定响应判断：

text

复制代码

if 响应数据[0] == 0x6E → 写入成功，返回0[reference:17]

响应数据 $0$ = 0x6E = 0x2E + 0x40，符合UDS肯定响应规则。

否定响应判断：

复制代码

if 响应数据[0] == 0x7F → 写入失败
    NRC = 响应数据[2]
    根据NRC值生成对应的错误信息
    返回-1

4.6 常见NRC错误信息映射

NRC	含义	错误信息
0x12	子功能不支持	"该ECU不支持写入数据服务"
0x13	报文长度错误	"数据长度与DID定义不匹配"
0x22	条件不满足	"先决条件不满足，请检查当前会话状态"
0x31	请求超出范围	"DID无效或写入地址超出范围"
0x33	安全访问被拒绝	"安全访问被拒绝，请先完成0x27服务解锁"
0x72	一般编程错误	"写入NVM失败，请检查DID是否可写"
0x7E	当前会话下子功能不支持	"当前会话下不支持写入数据服务"
0x7F	当前会话下服务不支持	"当前会话下不支持2E服务，请先进入扩展会话"
其他	未知	"写入数据失败，NRC=0x%02X"

5. 程序框图关键节点示意

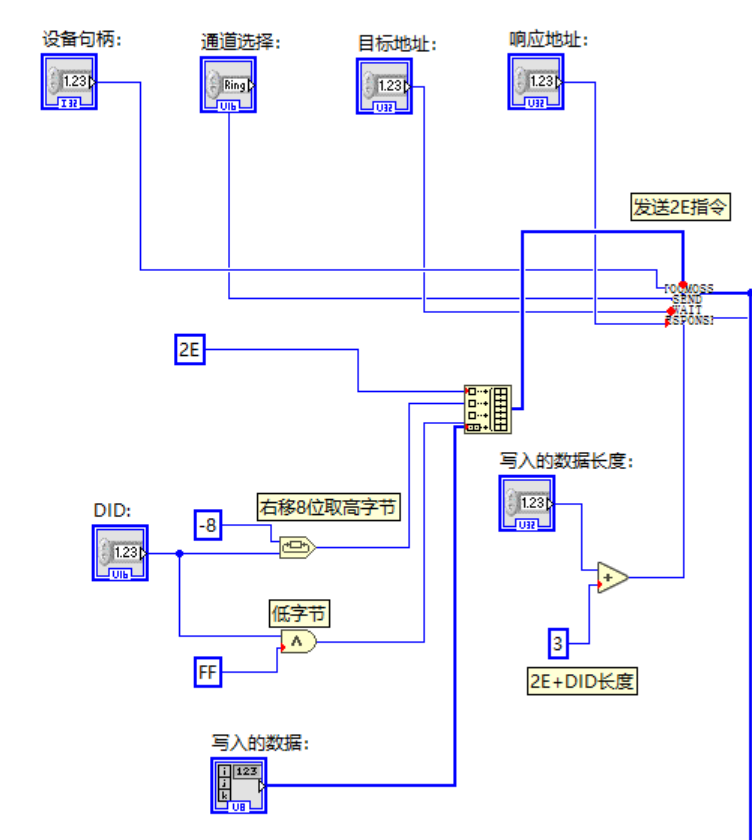

5.1 DID拆分与请求数据构造

复制代码

5.2 通信基座调用

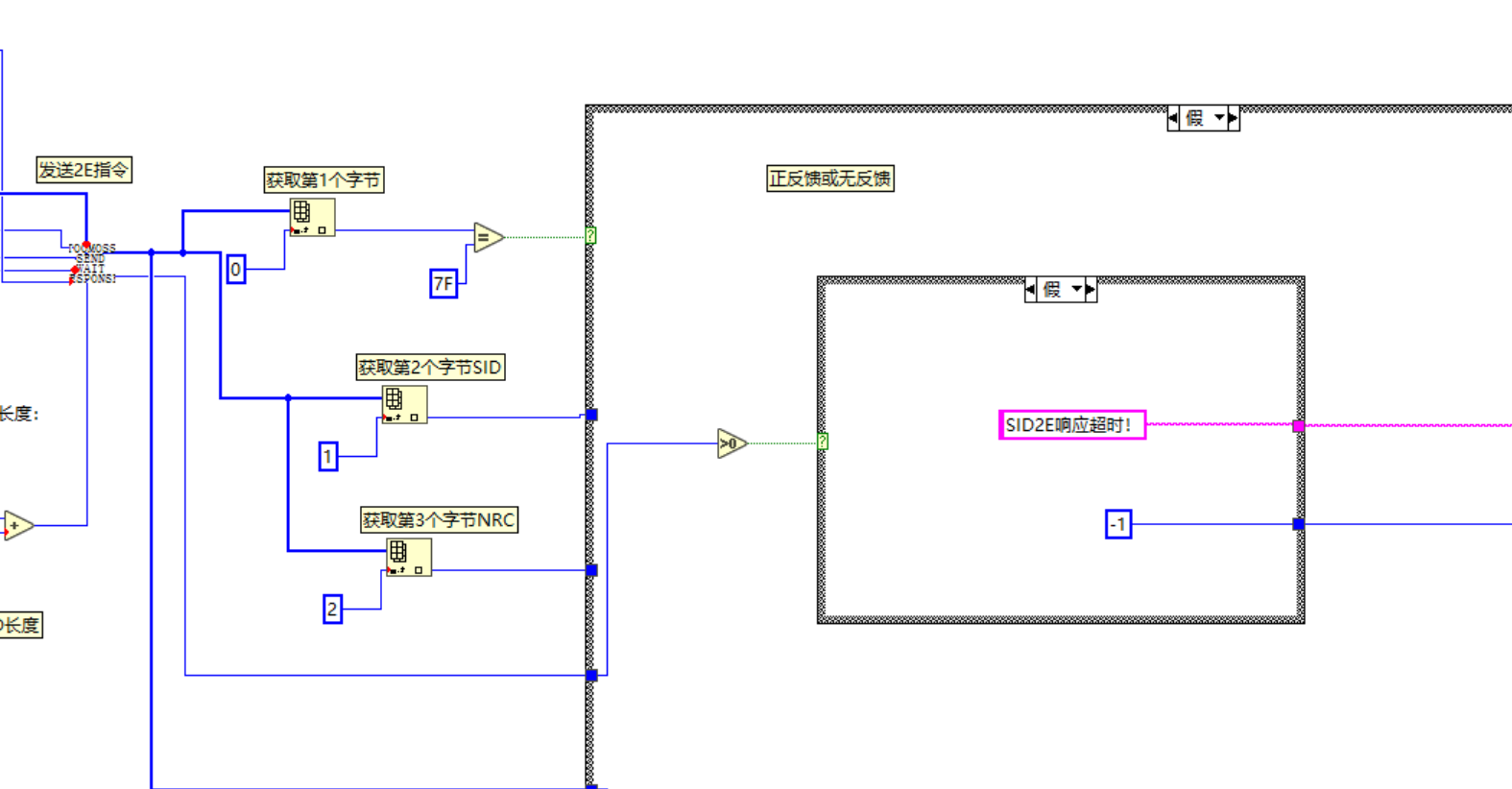

5.3 响应解析

6. 在UDS刷写流程中的位置

在整个UDS刷写流程中，TOOMOSS_SID2E_WriteDataByID.vi位于主编程阶段：

复制代码

主编程阶段：
  (1) 切换到编程会话 [10 02]
  (2) 安全访问 [27]
  (3) 写入指纹信息 [2E F1 84] ← 调用本子VI
  (4) 下载flash driver [34-36-37]
  (5) 擦除编程分区 [31 01 FF 00]
  (6) 下载APP数据 [34-36-37]

6.1 典型应用场景

场景	DID示例	数据内容	说明
写入指纹信息	0xF184	软件版本+编译时间+工具标识	刷写后标记ECU状态
写入VIN码	0xF190	17字节ASCII码	整车下线配置
写入版本号	0xF188	4字节版本信息	标记软件版本
写入标定参数	0xF189	4字节浮点数	更新标定数据

6.2 前置条件

执行0x2E服务前，通常需要满足以下条件：

会话状态 ：已切换到扩展会话 或编程会话
安全访问：已通过0x27服务完成安全访问解锁
DID合法性 ：DID在ECU中已定义且为可写类型
数据长度：写入数据长度与DID定义的长度完全匹配

7. 典型调用示例

7.1 写入指纹信息（DID = 0xF184）

输入配置：

物理地址 = 0x700
响应地址 = 0x708
DID = 0xF184
写入数据 = [0x56, 0x01, 0x02, 0x03, 0x20, 0x26, 0x07, 0x27]（版本号+时间戳）
数据长度 = 8

实际发送 ：[0x2E, 0xF1, 0x84, 0x56, 0x01, 0x02, 0x03, 0x20, 0x26, 0x07, 0x27]

期望响应 ：[0x6E, 0xF1, 0x84]（肯定响应，3字节）

7.2 写入VIN码（DID = 0xF190）

输入配置：

物理地址 = 0x700
响应地址 = 0x708
DID = 0xF190
写入数据 = 17字节ASCII VIN码
数据长度 = 17

实际发送 ：[0x2E, 0xF1, 0x90, 0x4C, 0x56, ...]（VIN码数据）

期望响应 ：[0x6E, 0xF1, 0x90]（肯定响应）

7.3 否定响应示例（数据长度错误）

若写入数据长度与DID定义长度不匹配，ECU返回 [0x7F, 0x2E, 0x13]。子VI应解析NRC=0x13，返回错误信息："数据长度与DID定义不匹配"。

7.4 否定响应示例（安全访问未解锁）

若未完成安全访问，ECU返回 [0x7F, 0x2E, 0x33]。子VI应解析NRC=0x33，返回错误信息："安全访问被拒绝，请先完成0x27服务解锁"。

8. 错误处理

错误场景	返回值	错误信息
设备句柄无效	-1	"设备句柄无效，请检查设备是否已打开"
通信基座返回<0	-1	透传通信基座的错误信息
通信基座返回=0	-1	"ECU未响应，请检查物理地址和通信连接"
响应首字节为0x7F	-1	根据NRC返回对应错误信息
响应首字节非0x6E非0x7F	-1	"收到未知响应，SID=0x%02X"
DID拆分错误	-1	"DID无效，请检查DID值是否正确"

9. 注意事项

要点	说明
会话要求	0x2E服务通常需要扩展会话或编程会话，请先执行0x10服务切换会话
安全访问	写入DID通常需要先解锁0x27安全访问，否则会返回NRC=0x33
DID可写性	部分DID是只读的，写入只读DID会返回NRC=0x31
数据长度匹配	写入数据的长度必须与DID定义的长度完全一致，否则返回NRC=0x13
正响应长度	0x2E的肯定响应固定为3个字节，如果响应长度不等于3且首字节为0x6E，可能存在异常
多帧传输	如果写入数据超过7字节（CAN单帧数据域限制），0x2E服务需要ISO-TP多帧传输支持
NVM写入风险	写入DID实际上是在操作ECU的非易失性存储器（NVM），频繁写入可能影响NVM寿命

10. 总结

TOOMOSS_SID2E_WriteDataByID.vi封装了UDS 0x2E写入数据服务，虽然它的实现逻辑相对简单------构造[2E + DID + Data]请求、发送、等待3字节响应------但它在刷写流程中扮演着标记和记录的重要角色。

0x2E服务与0x22服务（读数据）是一对"孪生兄弟"------一个负责写入，一个负责读取。在刷写场景中，通常会在刷写完成后使用0x2E写入指纹信息（软件版本、编译时间等），并在后续诊断中使用0x22读取验证。

理解DID的可写性约束、数据长度匹配要求以及安全访问的前置条件，是实现稳定写入的关键。在实际项目中，建议在写入前先使用0x22读取确认DID的当前值，写入后再读取验证，确保数据正确写入。

下一篇将介绍 TOOMOSS_SID31_RoutineControl.vi --- 例程控制（擦除编程分区、完整性校验等），敬请期待。
