一、模拟分立器件搭建的触摸延时电路
1、硬件方案示例

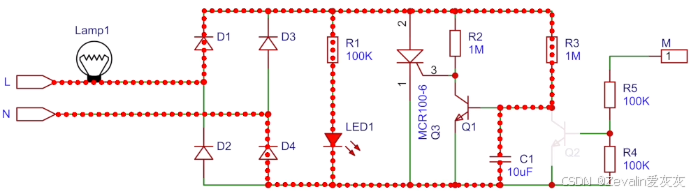

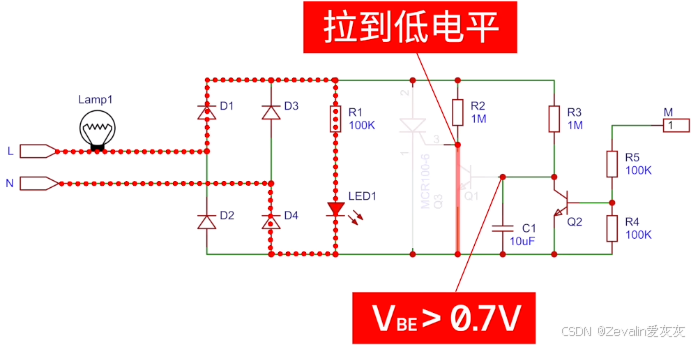

（1）下图所示的是模拟分立器件搭建的触摸延时电路原理图，用手触摸触摸点M，可点亮Lamp1。
（2）使用模拟分立器件搭建的触摸延时电路，仅仅只是一个触摸点，就已经使用了不少元件（虽然成本不高，但元件的数量过多），那么对于多触摸点需求，使用模拟分立器件搭建就显得不现实了，所以该方案适用于单触摸点场合。
2、工作流

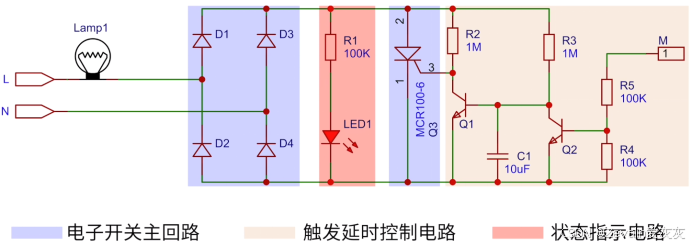

（1）当电路通电后，电流经过Lamp1和整流桥给触发延时控制电路供电，在没有（用手）触摸M电极前，三极管Q2关断，220V直流电经过电阻R3给电容C1充电（电容C1被充电到0.7V以上的时间，就是延时断电时间）。

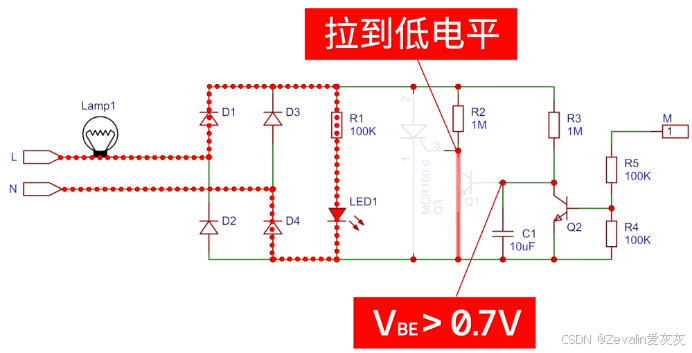

（2）当三极管Q1的集电结电压高于0.7V时，Q1导通，晶闸管Q3的触发极电位被拉低，Q3关断，Lamp1不被点亮，LED1指示灯被点亮，表示触摸开关未被打开。

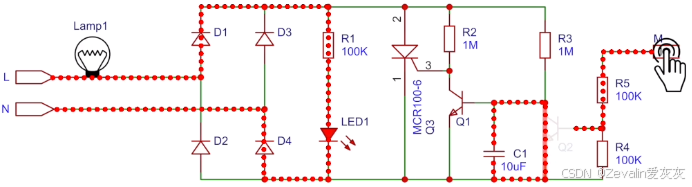

（3）在（用手）触摸M电极时，触摸感应信号注入三极管Q2的基极，Q2导通，电容C1存储的电荷经过三极管Q2进行泄放。

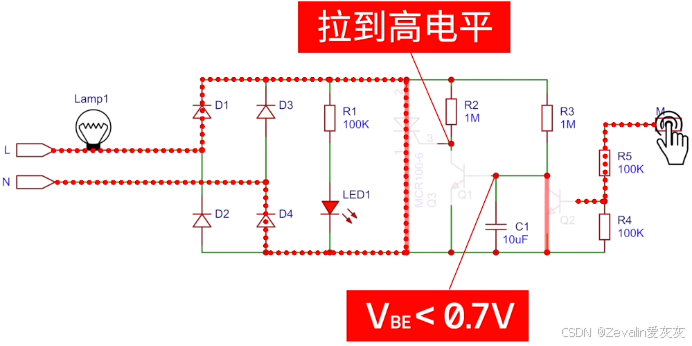

（4）当三极管Q1的集电结电压低于0.7V时，Q1关断，晶闸管Q3的触发极电位被拉高，Q3导通，Lamp1被点亮，LED1指示灯不被点亮，表示触摸开关被打开。
（5）当M电极的触摸源离开，三极管Q2关断，220V直流电经过电阻R3给电容C1充电（电容C1被充电到0.7V以上的时间，就是延时断电时间）。
（6）当三极管Q1的集电结电压高于0.7V时，Q1导通，晶闸管Q3的触发极电位被拉低，Q3关断，Lamp1不被点亮，LED1指示灯被点亮，表示触摸开关未被打开。
二、专业触摸芯片解决方案
1、专业触摸芯片的种类
（1）根据实现方式的不同，常见的专业触摸芯片可分为以下几种：
①电容式触摸芯片：利用人体手指与触摸电极之间形成的电容变化来检测触摸。
②电阻式触摸芯片：基于压力感应原理，人体手指按压之后，触摸板内的两层导电薄膜接触，形成电阻通路，通过电阻变化确定触摸位置。
③光学触摸芯片：当触摸源靠近面板时，光学传感器会检测光强变化，从而判断触摸位置。
④声波触摸芯片：利用声波在触摸面板表面的传播和反射特性来检测触摸。

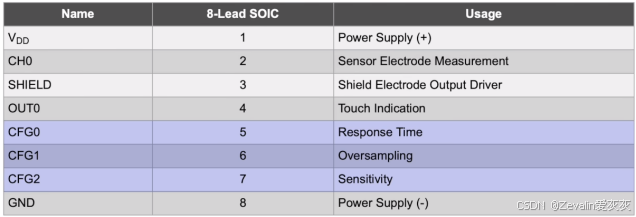

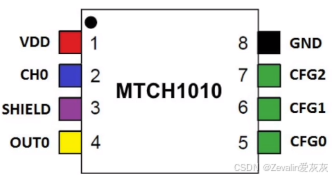

（2）以MTCH1010电容式触摸控制器为例，它是一款单通道的电容式触摸控制器，只需要通过配置CFG0~CFG2，即可配置触摸的响应时间、过采样频率以及灵敏度。
2、硬件方案示例

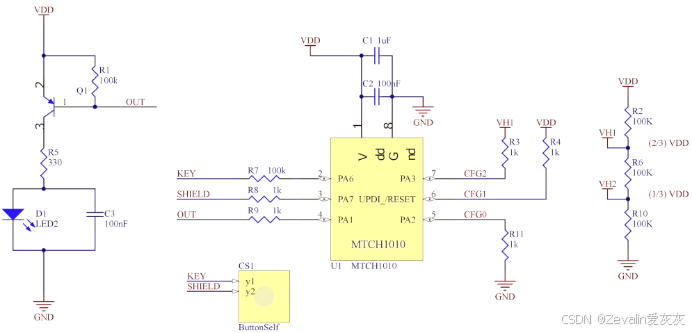

（1）下图所示的是基于MTCH1010电容式触摸控制器的感应触摸电路原理图，用手触摸感应位置CS1，可点亮LED二极管D1。
（2）使用专业触摸芯片搭建的触摸延时电路，集成度显然高了不少，对于多触摸点需求，还可以选择多通道的触摸芯片。
3、工作流

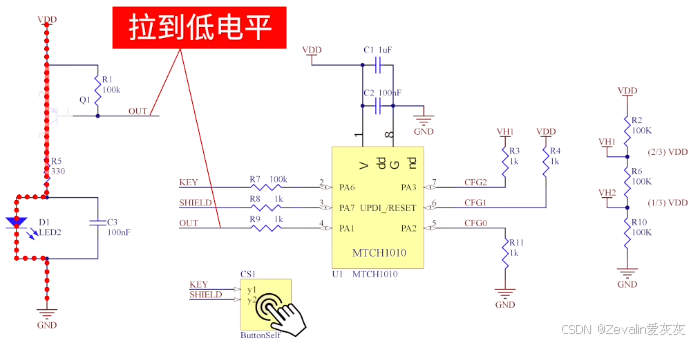

（1）当触摸感应位置CS1时，MTCH1010输出低电平，三极管Q1导通，LED二极管D1被点亮。

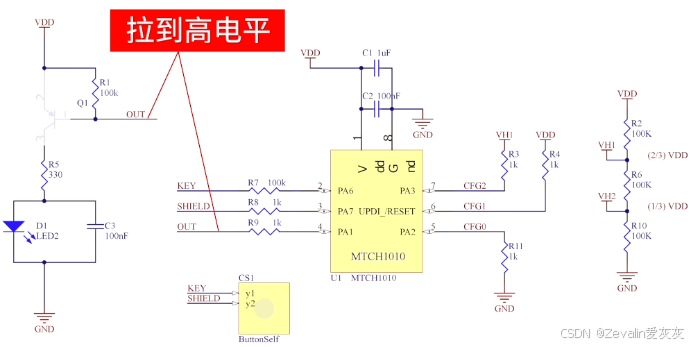

（2）当撤去CS1的触摸源后，MTCH1010输出高电平，三极管Q1截止，LED二极管D1不被点亮。
