RK3576/RK3588+FPGA+AI数据采集系统：实时性与边缘AI算力兼顾

前言

在工业多通道AD采集、设备状态监测、电力故障录波、振动智能诊断场景中，RK+FPGA异构架构已经成为行业主流方案：FPGA保障高速同步采集、硬实时时序控制，RK平台依托NPU实现本地边缘AI智能分析（故障识别、波形分类、异常研判）。

但绝大多数工程师都会遇到一个核心矛盾：Linux系统做AI推理时CPU/NPU满载，会引发数据接收卡顿、采集丢点、时序抖动；而一味保障实时性，又会限制边缘AI的算力调度与推理精度。

很多项目原型机功能正常，批量落地后出现偶发丢包、AI推理延迟波动、同步相位偏移、故障漏判误判等问题，本质都是实时采集链路与边缘AI算力调度的资源冲突。

本文结合RK3568、RK3576、RK3588三款主流工业芯片的算力与架构差异，从分层任务拆解、数据流水线优化、软硬件调度调优、算力隔离四个维度，详解如何完美兼顾硬实时采集稳定性 与边缘AI智能分析能力，全部为工程落地实战方案，无理论空话。

一、核心矛盾：为什么实时采集和边缘AI天生冲突？

1.1 架构本质差异

FPGA端：纯硬件硬实时架构，时序精准、无调度抖动、并行处理能力强，负责采样、同步、触发、缓存，时序精度可达ns级。
RK Linux端：非实时抢占式系统，CPU、内存、总线、NPU资源共享。一旦运行AI推理、浮点运算、大数据存储，系统调度延迟会从毫秒级飙升至百毫秒级。

1.2 三大工程核心冲突点

总线带宽冲突：AD高速数据流持续占用PCIe/SPI总线，AI推理同时读写内存/显存，极易造成总线拥堵、数据积压丢包。
CPU资源抢占：AI预处理、模型推理、数据解析占用大核算力，挤压采集接收线程调度资源，导致链路超时、断连。
内存资源竞争：采集环形缓存、AI图像/波形张量数据、文件存储共用物理内存，易出现内存碎片、带宽不足、拷贝延迟。

1.3 三款RK芯片冲突程度差异化

RK3568：无独立NPU大算力、仅0.8TOPS弱算力，A55单核性能弱，轻微AI任务就会挤占采集线程，实时性压力最大。
RK3576：6TOPS NPU、大小核架构，算力与实时性平衡最佳，但存在大小核调度漂移问题，易出现隐性延迟波动。
RK3588：6TOPS NPU、超大内存与PCIe3.0带宽，资源余量充足，但高负载下芯片升温降频，会同时影响AI推理速度和采集链路稳定性。

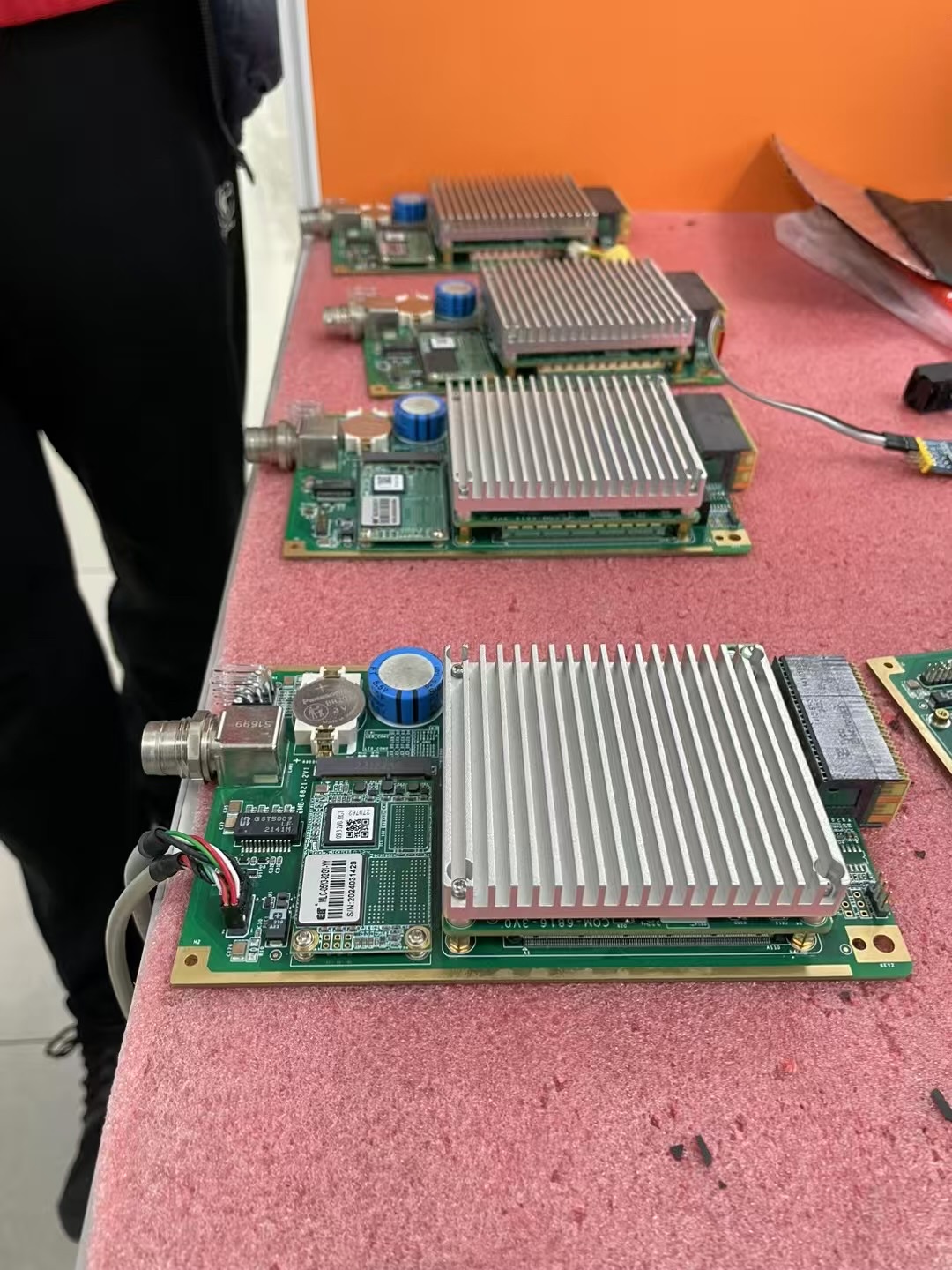

二、终极架构思想：分层解耦，各司其职

想要双向兼顾，核心原则只有一句话：硬实时任务100%下沉FPGA，智能算力任务收敛到RK，通过数据流水线隔离，彻底切断资源竞争。

2.1 FPGA端：全权兜底所有实时性需求（零妥协）

禁止将任何时序敏感、采集敏感的任务放在Linux端，FPGA必须完成：

多通道AD同步采样、时钟校准、相位补偿
硬件阈值触发、边沿触发、预触发波形缓存（BRAM本地存储）
实时降采样、滤波、数据去噪、帧封装、CRC校验
流量控制、FIFO水位管控、断链容错
高频监测点低帧率上传、异常波形事件打包缓存

关键价值：无论RK端AI负载多高、系统卡顿多久，FPGA端采样时序、波形数据、触发逻辑完全不受影响，从根源保障采集可靠性。

2.2 RK端：专注边缘AI与业务逻辑（弱化实时依赖）

RK彻底剥离硬实时采集任务，仅负责非实时、智能化业务：

接收FPGA上传的结构化波形数据包（非原始裸数据）
波形AI推理、故障分类、异常识别、趋势分析
数据本地存储、云端上报、协议解析、人机交互
系统状态管理、参数配置、日志记录

三、关键技术方案：实时性+AI算力双向优化（可直接落地）

3.1 数据流水线优化：事件驱动替代流式传输（核心优化）

绝大多数项目翻车的核心原因：FPGA持续无差别推送原始采样点，RK端时刻处于高负载接收状态，无资源跑AI。

优化方案：采用常态低刷+事件爆发双模式流水线

常态监测模式：FPGA对原始数据降采样、抽帧，仅上传低频特征点，带宽占用≤10%，RK空闲资源充足，可稳定运行轻量AI监测模型。
故障触发模式：FPGA检测到异常阈值、边沿信号后，立即停止低频上传，将BRAM中预录完整波形批量打包上传，RK集中算力完成高精度AI故障推理。

该方案可将RK常态负载从80%降至10%以内，完美解决"采集占用算力，AI无法运行"的核心问题。

3.2 传输链路差异化选型，匹配算力场景

芯片型号	推荐传输方案	适配场景	实时性+AI优化要点
RK3568	SPI低速+事件上传	32路以内低速采集、轻量AI监测	FPGA极致预处理，减少RK算力消耗，关闭冗余系统服务
RK3576	PCIe2.0 x1 标准方案	32-64路中速采集、常规AI故障诊断	线程绑定大核，隔离AI与采集任务资源
RK3588	PCIe3.0 x4 高速方案	64路以上高速采集、高精度AI分析	零拷贝DMA传输，温控降频防护，带宽资源分区

3.3 RK系统算力隔离：彻底解决任务抢占

Linux系统默认资源共享，必须手动做硬隔离，否则AI和采集必然互相干扰。

3.3.1 CPU核隔离（最有效手段）

RK3568（全A55）：单独绑定1个核心为采集专用，设置SCHED_FIFO实时优先级，禁止AI、存储、后台进程占用。
RK3576（A55+A76） ：采集线程绑定A76大核，AI推理、业务逻辑分配至剩余大核与小核，彻底规避小核算力不足导致的延迟。
RK3588（A55+A76）：双核心隔离，1个大核专用于数据接收，2-3个大核+NPU专用于AI推理，互不抢占。

3.3.2 内存与总线隔离

启用dma-buf零拷贝机制，FPGA上传数据直接写入用户态物理内存，规避内核态与用户态频繁拷贝的算力损耗。
独立划分采集环形缓存区、AI张量内存区、文件存储缓冲区，避免内存碎片交叉影响。

3.3.3 系统极简调优

固定CPU最高主频，关闭动态调频、省电休眠策略；
关闭rsyslog、蓝牙、后台升级、日志打印等冗余服务；
ext4文件系统关闭barrier，减少eMMC随机IO阻塞导致的线程卡顿。

3.4 AI模型轻量化适配，适配采集系统负载

边缘AI不是算力越大越好，适配采集场景的轻量化模型才能兼顾实时性：

RK3568：仅部署极简分类模型、阈值判别算法，FPGA完成90%数据预处理，RK仅做结果判定。
RK3576：部署量化INT8轻量波形分类、故障识别模型，6TOPS算力可实现100ms内低延迟推理，适配绝大多数工业场景。
RK3588 ：支持复杂模型、多任务并行推理，可实现波形特征提取、故障溯源、趋势预测多AI任务并发，配合高速PCIe带宽无压力。

通用准则：特征提取、降噪、维度压缩全部下沉FPGA，RK只做高层智能推理，极大降低AI算力负载。

四、三款芯片最终选型方案（实时性+AI最优解）

4.1 RK3568+FPGA：低成本轻量智能采集方案

适用场景：≤32路低速AD采集、温度/压力阵列监测、轻量异常预警、成本敏感项目。

落地策略：FPGA全权预处理数据、降采样、滤波；RK仅做简单AI判别与数据上报，不运行复杂模型；线程严格核隔离，保障基础实时性。

优缺点：成本最低、功耗极低、稳定性强；仅支持轻量AI，无法实现复杂故障智能分析。

4.2 RK3576+FPGA：工业最优平衡方案（主推）

适用场景：32-64路同步采集、电力录波、振动监测、设备故障智能诊断、中端边缘AI场景。

落地策略：PCIe2.0高速传输，A76大核独占采集线程，6TOPS NPU独立运行AI模型，FPGA预触发缓存+事件驱动上传，完美平衡采集实时性与AI算力。

优缺点 ：算力、功耗、成本、实时性四维均衡，生态成熟，是目前工业智能采集性价比最高的量产方案。

4.3 RK3588+FPGA：高端高速智能采集方案

适用场景：≥64路MSPS级高速采集、高精度波形分析、多任务AI并行推理、高端智能录波设备。

落地策略：PCIe3.0 x4超大带宽保障高速数据流，零拷贝DMA传输，多核算力分区调度，配合温控策略避免降频抖动，支撑复杂AI算法与海量数据存储。

优缺点：算力、带宽、内存余量充足，AI能力拉满；成本高、功耗大、硬件调试难度高。

五、高频踩坑避坑总结（工程师必看）

坑1 ：RK端处理原始采样数据+AI推理，导致CPU满载、采集丢包。解决：原始数据预处理全部下沉FPGA，RK只处理结构化数据。
坑2 ：大小核调度漂移，采集线程跑到小核导致延迟飙升。解决：强制CPU亲和性，采集线程绑定高性能大核。
坑3 ：AI推理与数据存储抢占IO，造成数据包积压。解决：接收、存储、AI三线程解耦，采用环形缓冲区异步处理。
坑4 ：高速采集下芯片升温降频，AI延迟、采集抖动。解决：优化散热设计，增加温控调度策略，高负载下锁定核心频率。
坑5 ：无差异化数据传输，常态高带宽占用挤压AI算力。解决：启用常态低刷+事件爆发双模式流水线。

六、全文总结

RK+FPGA异构采集系统想要兼顾硬实时采集 与边缘AI能力 ，核心不在于提升芯片算力，而在于架构分层解耦与资源精准调度：

FPGA兜底所有时序、同步、缓存、预处理硬实时任务，彻底隔离Linux系统抖动；
采用事件驱动数据流水线，从根源降低RK常态负载，为AI推理释放算力；
通过CPU核隔离、内存零拷贝、系统极简调优，实现采集与AI任务资源互不抢占；
按需选型：轻量场景选3568、工业通用选3576、高端高速AI场景选3588。

这套架构方案经过大量工业量产项目验证，可彻底解决"实时性不够、AI算力不足、负载冲突抖动"三大行业痛点，适配绝大多数智能数据采集设备落地需求。
