ZrBr单层掺杂诱导的自旋/反常霍尔响应切换

ZrBr单层掺杂诱导的自旋/反常霍尔响应切换

ADVANCED QUANTUM TECHNOLOGIES 2026

ZrBr单层掺杂诱导的自旋/反常霍尔响应切换

Doping-Induced Switching Between Spin and Anomalous Hall Responses in ZrBr Monolayers

导读 导读：通过第一性原理DFT与Wannier插值，系统研究了Ti、Ni、Nb掺杂对六方ZrBr单层电子结构、Berry曲率和霍尔输运的调控。原始ZrBr展示高SHC（91.23 ℏ/e·S/cm），Ti掺杂完全淬灭SHC，Ni掺杂诱导SHC→AHC反转（AHCz=−116.68 S/cm），Nb掺杂保留拓扑特征。该工作确立了掺杂ZrBr作为Berry曲率工程和可编程自旋电子学的多功能平台。

一、前言背景

二维拓扑绝缘体与自旋霍尔效应

• 量子自旋霍尔绝缘体（QSHI）：体态绝缘，边缘存在受时间反演对称性保护的无耗散自旋极化导电通道

• 自旋霍尔效应（SHE）：通过自旋-轨道耦合将电荷流转换为横向纯自旋流------无需外磁场

• SHC效率由Berry曲率决定：在Dirac点和能带反交叉附近达到峰值

• 高通量计算已筛选出数千种候选SHC材料，但许多2D拓扑绝缘体面临窄带隙、低迁移率等实际挑战

• 金属体系：更高电导率和更强自旋输运响应，但缺乏拓扑保护

ZrBr单层：非Dirac拓扑特征的六方层状材料

• ZrBr结晶为六方层状结构，a=3.53 Å，c=28.86 Å，Zr-Br层间距1.93 Å

• 原始ZrBr：Z₂=1确认非平庸拓扑相，但Dirac锥略微抛物线化（非理想线性）

• 高Fermi速度（8610 m/s）和显著SHC（~120 ℏ/e·S/cm @ 7 eV）

• 边缘态：Chern绝缘相，C=1，全局带隙内存在单一拓扑保护边缘模式

• 核心问题：掺杂能否调控Berry曲率分布，实现SHC和AHC之间的可控切换？

掺杂策略：Ti、Ni、Nb的电子结构效应

• Ti（IV族，与Zr同族）：等电子掺杂，低原子质量 → 不同轨道能量 → 微妙电子重构

• Ni（X族）：大量额外d电子 → 重电子掺杂 + 磁性引入

• Nb（V族）：多一个价电子 → n型掺杂，Fermi面上移

• 目标：系统揭示掺杂如何调制电子结构、重塑Berry曲率、诱导SHC/AHC之间的转变

二、计算方法

DFT与Wannier插值框架

• DFT计算：Quantum ESPRESSO，模守恒赝势，GGA-PBE泛函，动能截断100 Ry

• 弹性常数：Thermopw包计算，Born稳定性判据验证力学稳定性

• 声子谱：PHONOPY包，1×1×1超胞，评估动力学稳定性

• 形成能：E_f判定热力学稳定性------Nb和Ti掺杂E_f为负 → 稳定；Ni掺杂E_f为正 → 不稳定

• Wannier90：最大局域化Wannier函数投影，50×50×50密集k点网格插值

SHC与AHC的Kubo公式

• SHC：自旋流算符 Ĵ_i^k = {v̂_i, σ̂_k}/2 的Berry曲率在Brillouin区的积分

• AHC：速度算符v̂_α的Berry曲率积分------铁磁系统中破缺时间反演对称性

• 自旋流算符中的Pauli矩阵σ̂_k对应自旋分量k（x, y, z）

• 零温近似：费米-狄拉克分布函数f_n(k)取阶跃函数

掺杂形成能------热力学稳定性判据

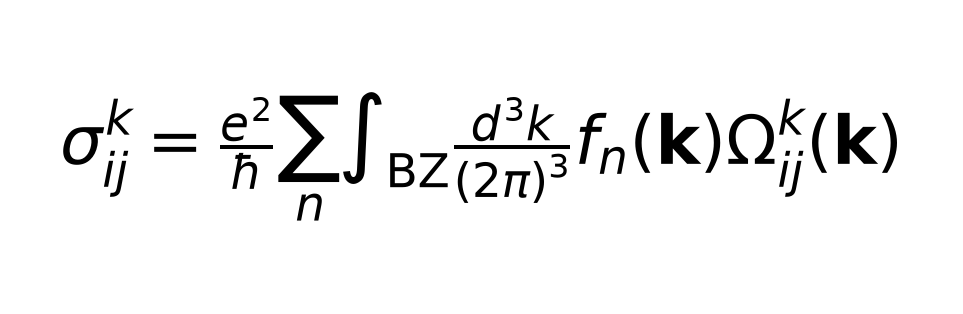

自旋霍尔电导率的Kubo公式------Berry曲率Ω^k_ij(k)在Brillouin区的积分

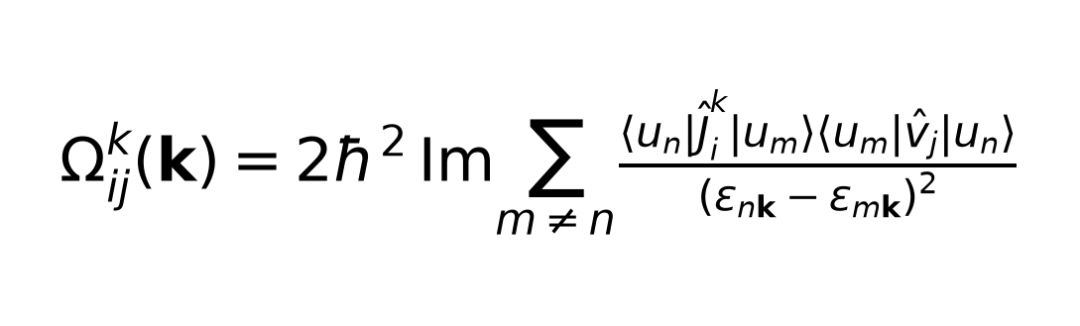

自旋流Berry曲率的定义------涉及自旋流算符和速度算符的矩阵元

反常霍尔电导率------破缺时间反演对称性下的Berry曲率积分

三、掺杂稳定性与电子结构

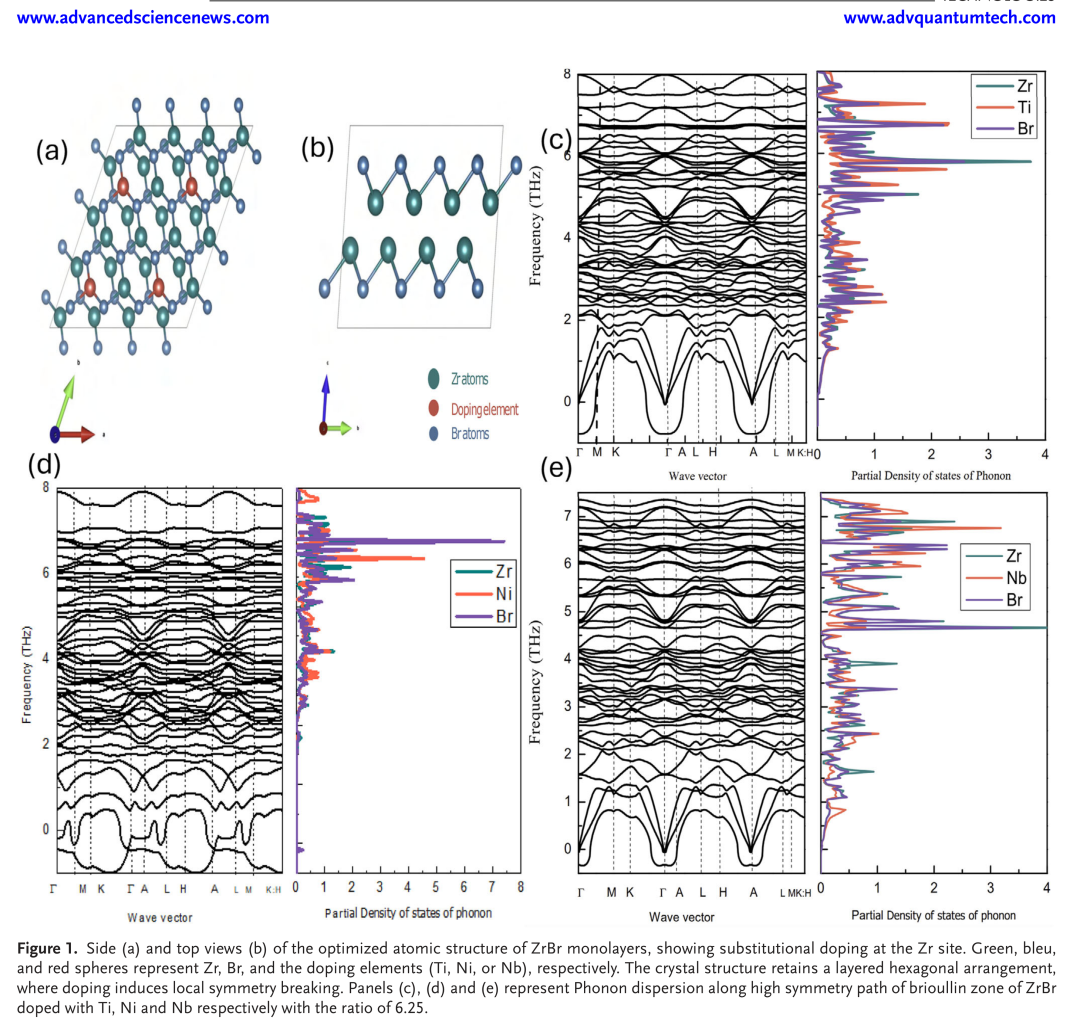

图1 | ZrBr单层的原子结构与声子谱。(a)侧视图、(b)俯视图------Zr（绿）、Br（蓝）、掺杂元素（红）。(c-e) Ti、Ni、Nb掺杂ZrBr的声子色散。无显著虚频确认动力学稳定性。

稳定性分析

• Nb和Ti掺杂：形成能E_f为负 → 热力学稳定；Ni掺杂E_f为正 → 不稳定

• 弹性常数：Nb和Ti掺杂满足Born判据 → 力学稳健；Ni掺杂不满足C₆₆>0和全局稳定性条件

• 声子谱：所有掺杂体系无显著虚频 → 动力学稳定（低频微小负值为伪影）

• 结论：Nb和Ti掺杂同时满足热力学、力学和动力学稳定性；Ni掺杂仅供理论分析

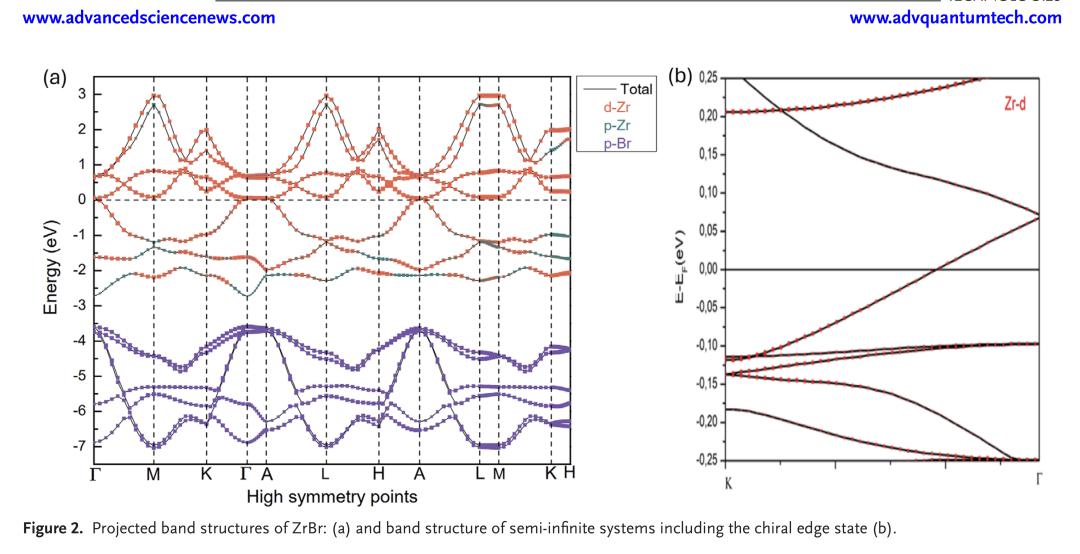

图2 | 原始ZrBr的投影能带结构(a)和半无限系统边缘态(b)。Γ点附近非Dirac交叉，Chern数C=1，单一拓扑边缘态穿越带隙。

掺杂对电子结构的差异化影响

• Ti掺杂：Ti-d与Zr-d轨道杂化 → 带隙打开~80 meV，能带显著扁平化，Fermi速度骤降至3.6×10² m/s

• Nb掺杂：Dirac锥下移至Fermi面以下，但整体色散特征保留 → n型掺杂特征

• Ni掺杂：Ni-d态高度局域化在Fermi面以下，带隙~89 meV，Fermi速度降至9.1×10³ m/s

• 磁性：Ti掺杂引入1.78 μ_B磁矩 → 破缺时间反演对称性；Ni掺杂0.28 μ_B；Nb掺杂几乎无磁性

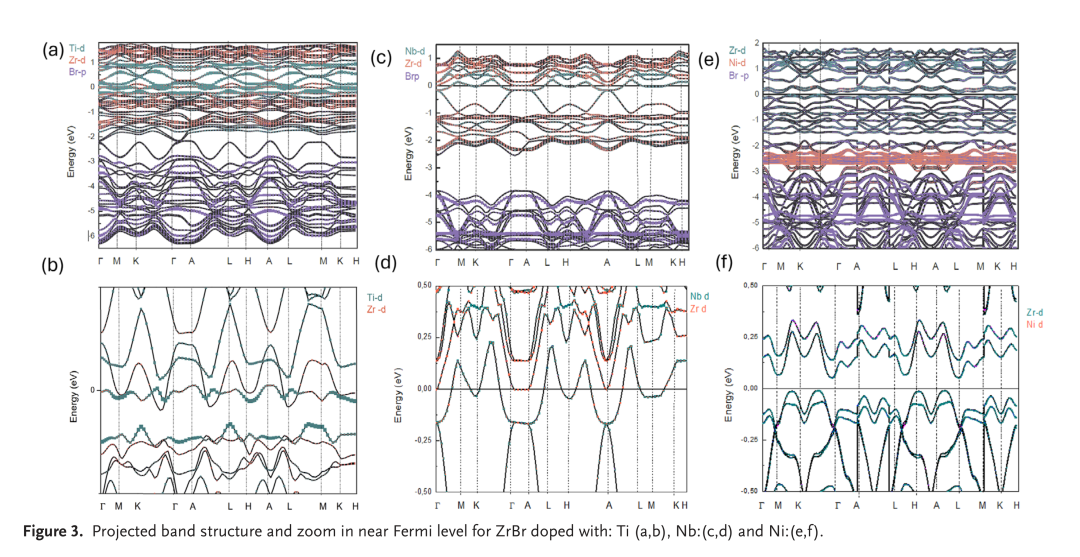

图3 | 掺杂ZrBr的投影能带结构及Fermi面附近放大。(a,b) Ti掺杂、(c,d) Nb掺杂、(e,f) Ni掺杂。Ti和Ni掺杂打开带隙，Nb保留Dirac特征。

四、自旋霍尔电导率（SHC）

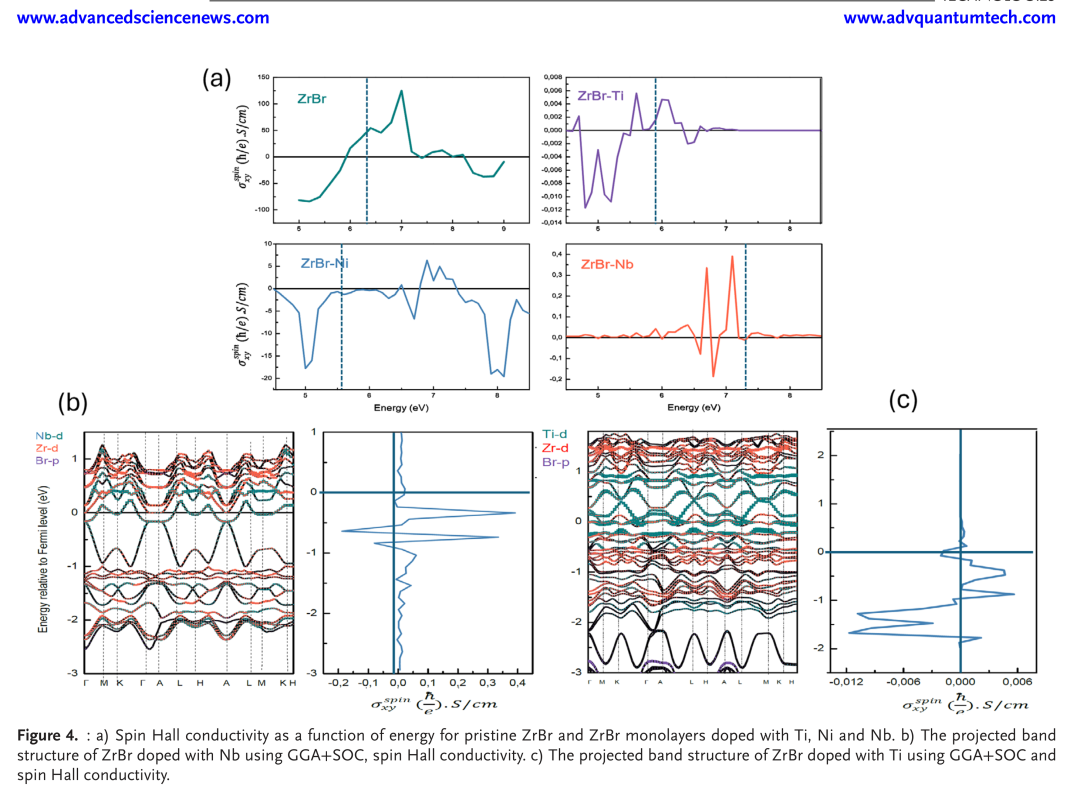

图4 | (a) 原始和掺杂ZrBr的SHC随能量变化。(b) Nb掺杂ZrBr的GGA+SOC投影能带与SHC。(c) Ti掺杂ZrBr的GGA+SOC投影能带与SHC。

SHC的掺杂调控

• 原始ZrBr：Fermi速度8610 m/s，SHC峰值超120 ℏ/e·S/cm @ 7 eV，显著符号翻转

• Ti掺杂：SHC几乎完全淬灭------最大值~0.006 ℏ/e·S/cm → 能带扁平化破坏自旋输运

• Nb掺杂：SHC显著降低至0.2−0.4 ℏ/e·S/cm，Nb-d态更色散但与Zr-d杂化缺乏强反交叉

• Ni掺杂：SHC在−20到+10 ℏ/e·S/cm间波动，强负值和剧烈振荡 → 磁性杂质态引入复杂自旋输运

• Fermi面SHC：原始ZrBr 91.23，Ti掺杂−0.0017，Ni掺杂−1.23，Nb掺杂0.022 ℏ/e·S/cm

SHC变化的物理机制

• 对称性破缺：掺杂打破反演对称性 → 简并解除，SOC驱动能带劈裂

• Ti掺杂：Ti-d态局域化 → 能带扁平化 → 载流子有效质量增大 → Berry曲率减小

• Nb掺杂：保留Dirac特征但Fermi面与更平坦能带相交 → Fermi速度降低

• Ni掺杂：重电子掺杂 + 部分填充Ni-d局域态 → 破坏拓扑保护 → 复杂SHC行为

• SHC符号翻转：所有掺杂体系均出现 → 反映自旋流主导方向随能量的变化

五、反常霍尔电导率与Berry曲率

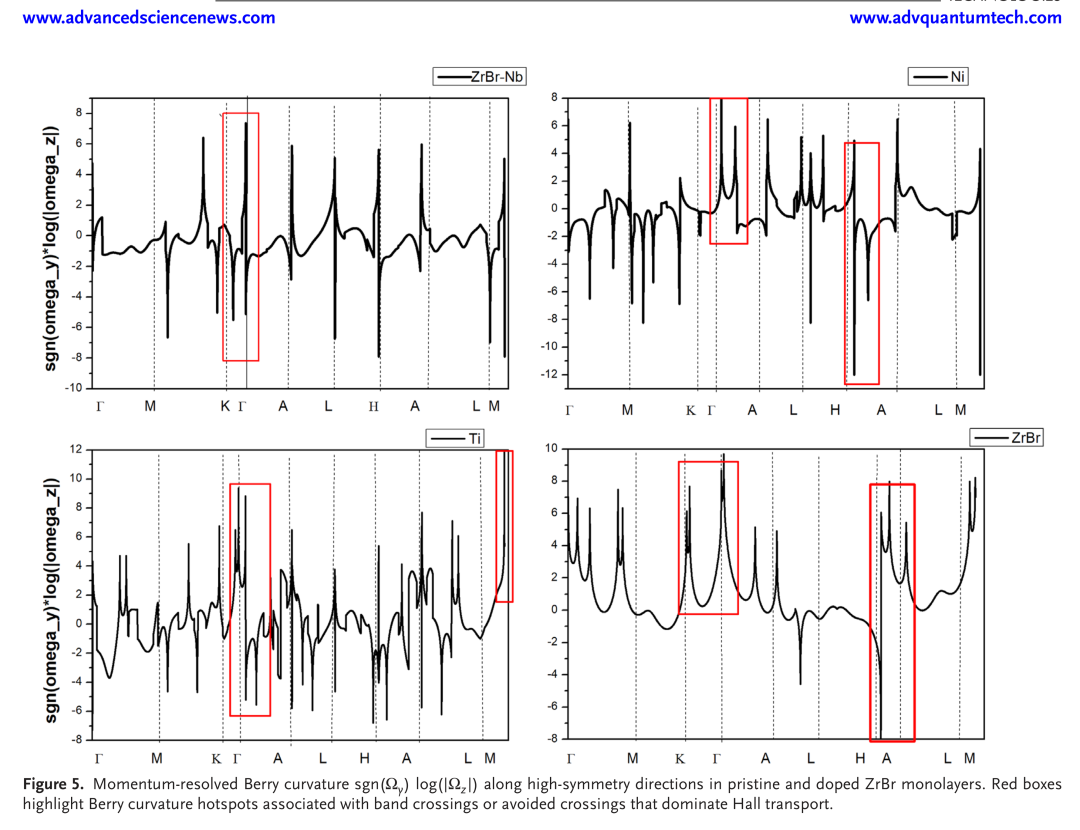

图5 | 原始和掺杂ZrBr的动量分辨Berry曲率 sgn(Ω_y)log(|Ω_z|)。红框标注与能带交叉/反交叉相关的Berry曲率热点，主导霍尔输运。

Berry曲率分布与AHC

• 原始ZrBr：Γ-K和H-A区域出现Berry曲率热点 → 能带反转特征 → 非平庸拓扑

• Nb掺杂：Berry曲率轮廓与原始ZrBr相似，Γ-K热点保留 → 拓扑特征维持但强度略微降低

• Ti掺杂：Berry曲率剧烈重构------额外热点沿Γ-K和L-M出现 → 不规则分布但抑制相干自旋输运

• Ni掺杂：引入磁性 → 多个强Berry曲率峰（Γ-K和H-A） → SHC/AHC竞争

• AHC值：原始ZrBr AHCz=−0.0063 S/cm；Ti掺杂全部归零；Ni掺杂AHCz=−116.68 S/cm；Nb掺杂AHCz=0.054 S/cm

掺杂驱动的SHC↔AHC转变

• 原始ZrBr：高SHC/低AHC → 自旋霍尔主导

• Ti掺杂：SHC和AHC均被抑制 → 平庸态

• Ni掺杂：SHC→AHC反转 → 从自旋霍尔主导转变为反常霍尔主导

• Nb掺杂：保留拓扑特征，SHC和AHC均减弱 → 拓扑金属

• 核心结论：靶向掺杂可在ZrBr单层中实现量子输运态之间的可控转变

六、总结

核心发现

(1) 原始ZrBr单层：稳定六方晶格，Dirac-like色散，高Fermi速度，显著内禀SHC（91.23 ℏ/e·S/cm）

(2) Ti掺杂：等电子但能带扁平化 → SHC淬灭至~0.0017 ℏ/e·S/cm，不适合自旋电子学应用

(3) Ni掺杂：引入局域d态和磁性 → 破坏反演对称性 → SHC/AHC反转（AHCz=−116.68 S/cm）

(4) Nb掺杂：保留能带特征但Fermi面上移 → 拓扑特征维持但SHC降低

(5) 掺杂工程在ZrBr单层中实现了从自旋霍尔导体到反常霍尔系统的可控量子态转变

(6) 该可调性使掺杂ZrBr成为设计可编程2D自旋电子学和拓扑量子器件的理想平台

参考文献

1 Zergou I, Zaari H, Bouhani H, et al. Adv. Quantum Technol. 9, e00552 (2026) --- 本工作

2 Zergou I, et al. Comput. Mater. Sci. 246, 113498 (2025) --- ZrBr拓扑特征

3 Sinova J, et al. Rev. Mod. Phys. 87, 1213 (2015) --- 自旋霍尔效应综述

4 Zhang Y, et al. npj Comput. Mater. 7, 1 (2021) --- 高通量SHC筛选

5 Pizzi G, et al. J. Phys.: Condens. Matter 32, 165902 (2020) --- Wannier90

I. Zergou, H. Zaari, H. Bouhani, et al. | Adv. Quantum Technol. 9, e00552 (2026) | 2D拓扑材料 · 自旋霍尔效应 · Berry曲率 · 掺杂工程
