Zynq MPSoC实现半导体真空腔体状态监测|FPGA多传感器时序同步采集方案
标签:Zynq MPSoC、ARM+FPGA、半导体设备、真空腔体监测、多传感器同步采集、设备状态诊断、国产化工控
摘要: 半导体刻蚀、镀膜、晶圆剥离等核心工艺均在真空腔体环境内完成,腔体真空度、温度、振动、漏气量等参数的时序一致性与实时性,直接决定晶圆工艺良率与设备运行安全。传统纯ARM监测方案存在轮询采集时序错位、多传感器数据不同步、高频振动特征漏采等问题;X86工控机+采集卡方案体积臃肿、功耗高、抗干扰弱,无法适配洁净车间真空设备长期运行场景。本文基于Zynq UltraScale+ MPSoC异构架构,搭建ARM+FPGA一体化真空腔体多参量状态监测系统,依托PL端FPGA实现多路传感器硬件同步采样、时序对齐、特征预提取,R5F硬核保障微秒级实时监测与异常告警,A53核完成数据汇总、日志溯源与云端上传。通过与纯ARM、X86传统方案量化对比,详解MPSoC在多参同步采集、确定性时序、工业抗干扰上的核心碾压优势,同时梳理工程开发避坑要点,可直接用于半导体真空工艺设备、精密腔体监测、工业多参测控项目落地。读完本文你将掌握: 半导体真空腔体多传感器同步采集架构设计、PS-PL协同数据处理方案、传统监测主控选型短板、真空设备状态监测工程实战技巧。
一、行业背景:半导体真空腔体监测核心技术痛点
半导体薄膜沉积、干法刻蚀、离子注入、晶圆清洗等高端工艺,全程依托高真空密闭腔体完成。真空腔体属于半导体设备核心精密部件,腔体内部真空度漂移、温度不均、机械振动、微小漏气,都会直接导致晶圆镀膜不均、刻蚀偏移、表面污染,造成批量晶圆报废。
真空腔体状态监测不同于普通工业采集,对主控平台存在三大量产刚性刚需,也是传统ARM/X86架构无法突破的技术瓶颈:
-
多参量严格时序同步刚需:需要同步采集真空度、腔体温度、三轴振动、气体流量、残余气压等多路信号,所有数据必须基于同一时钟域对齐,时序错位将导致故障溯源失真、工艺参数无法精准复盘;
-
高频瞬态信号捕捉刚需 :腔体微振动、瞬时漏气、气压跳变属于瞬态事件,持续时间短、变化快,低刷新率采集极易漏采关键异常数据,无法提前预判腔体故障;

-
高稳定抗干扰、长周期运行刚需:洁净车间电磁环境复杂,设备7×24h不间断运行,要求监测系统无卡顿、无漂移、无丢包,同时适配半导体设备10年以上长生命周期量产。
目前行业主流两类传统监测方案,均存在致命短板,无法满足高端半导体真空设备的精密监测需求:
1.1 纯ARM监测方案核心短板(中低端设备常用)
纯ARM嵌入式方案依托CPU软件轮询、中断触发实现传感器数据采集,完全依赖软件调度,存在无法根治的架构缺陷:
-
多通道时序严重错位:软件轮询机制无法实现并行采集,各路传感器采集时间戳偏差可达毫秒级,多参数据无法精准对齐,故障溯源只能定性、无法定量;
-
瞬态信号漏采率高:ARM系统调度存在任务抢占、延时抖动,高频振动、瞬时气压跳变等瞬态信号极易丢失,无法捕捉腔体早期微小异常;
-
高负载数据卡顿丢包:多路传感器同时上报时,CPU算力被占满,出现数据缓存溢出、采样丢帧,长期运行稳定性差;
-
无硬件特征提取能力:所有数据滤波、峰值计算、异常判别依赖软件运算,实时性差、算力开销大,无法实现前端实时预警。
1.2 X86工控+外置采集卡方案核心短板(高端设备传统方案)
部分高端真空设备采用X86工控机+PCIe多通道采集卡架构,虽能实现多参采集,但产业化落地硬伤突出,严重制约国产化小型化升级:
-
链路干扰大、信号完整性差:外置PCIe总线、延长线缆传输,洁净车间电磁干扰环境下易出现数据抖动、零点漂移,监测精度下降;
-
架构臃肿、成本高昂:工控机+采集卡分体堆叠,设备体积大、布线复杂,进口板卡价格昂贵、供货周期受限;
-
实时性不确定性差:Windows/Linux非实时系统,数据接收、解析、判别存在随机延时,无法实现微秒级实时告警;
-
生命周期短、迭代频繁:X86平台2~3年硬件迭代断供,无法匹配半导体真空设备10年以上服役周期,后期维护改造成本极高。
二、Zynq MPSoC异构架构:真空腔体监测最优解
Zynq UltraScale+ MPSoC凭借PL可编程逻辑+PS多核ARM(A53+R5F)单芯片异构融合架构,从底层解决纯ARM时序错乱、X86架构臃肿的核心痛点。通过FPGA硬件并行采集、R5F硬实时判别、A53智能业务管理的分层协同模式,完美适配半导体真空腔体多参、同步、高频、高稳的精密监测场景,是当前国产真空工艺设备主控升级的最优技术路线。
2.1 ATE专属软硬件分层协同分工
1. PL端(FPGA可编程逻辑)------ 硬件同步采集与预处理核心
PL端完全脱离CPU干预,独立搭建多传感器硬件采集逻辑,统一全局同步时钟,并行采集真空度、温度、三轴振动、气体流量等多路信号。同时硬件实现信号滤波、去噪、峰值提取、时序对齐、异常点锁存,将原始数据轻量化处理,彻底解决多通道时序错位问题,从硬件层面保障数据一致性与完整性。
2. R5F实时核 ------ 硬实时异常监测与告警核心
独立Cortex-R5F硬核裸机运行,不依赖Linux系统调度,负责实时阈值比对、瞬态异常判别、故障时间精准锁存、紧急告警输出。微秒级响应腔体气压骤降、振动超标、温度漂移等异常工况,杜绝软件系统卡顿导致的告警滞后问题,保障工艺设备安全。
3. A53应用核 ------ 数据溯源与业务管理核心
Cortex-A53多核运行Linux系统,负责批量数据存储、工艺曲线绘制、故障日志归档、上位机界面交互、云端数据上传与工艺参数复盘分析,支持长期数据溯源与设备健康度评估,兼顾功能扩展性与智能化管理能力。
2.2 核心差异化优势:MPSoC VS 纯ARM / X86
结构化对标三类架构核心差异,精准凸显Zynq MPSoC在半导体真空监测场景的不可替代性:
-
吊打纯ARM|硬件并行同步,解决时序错位痛点:纯ARM仅能软件串行轮询,多参时序偏差大;MPSoC PL端硬件并行采集,所有通道同源时钟触发,时序对齐精度提升百倍,完美满足工艺溯源时序要求。
-
吊打X86|单芯片一体化,解决臃肿干扰痛点:摒弃PCIe外置采集卡分体架构,片内AXI高速零拷贝传输,无外部线缆干扰,信号稳定性大幅提升,同时设备小型化、低功耗优势显著。
-
通用硬实时优势|杜绝漏采漏告警:PL硬件瞬态信号捕捉+R5F微秒级判别,无系统调度抖动,可精准捕捉毫秒级瞬时异常,提前预判腔体漏气、结构松动、气压漂移等隐性故障。
-
量产长期优势|适配半导体长周期设备:工业级宽温运行、15年超长供货,完美匹配真空工艺设备十年级服役周期,解决X86迭代断供、消费级ARM工业稳定性差的量产难题。
三、真空腔体监测系统方案与硬件资源配置

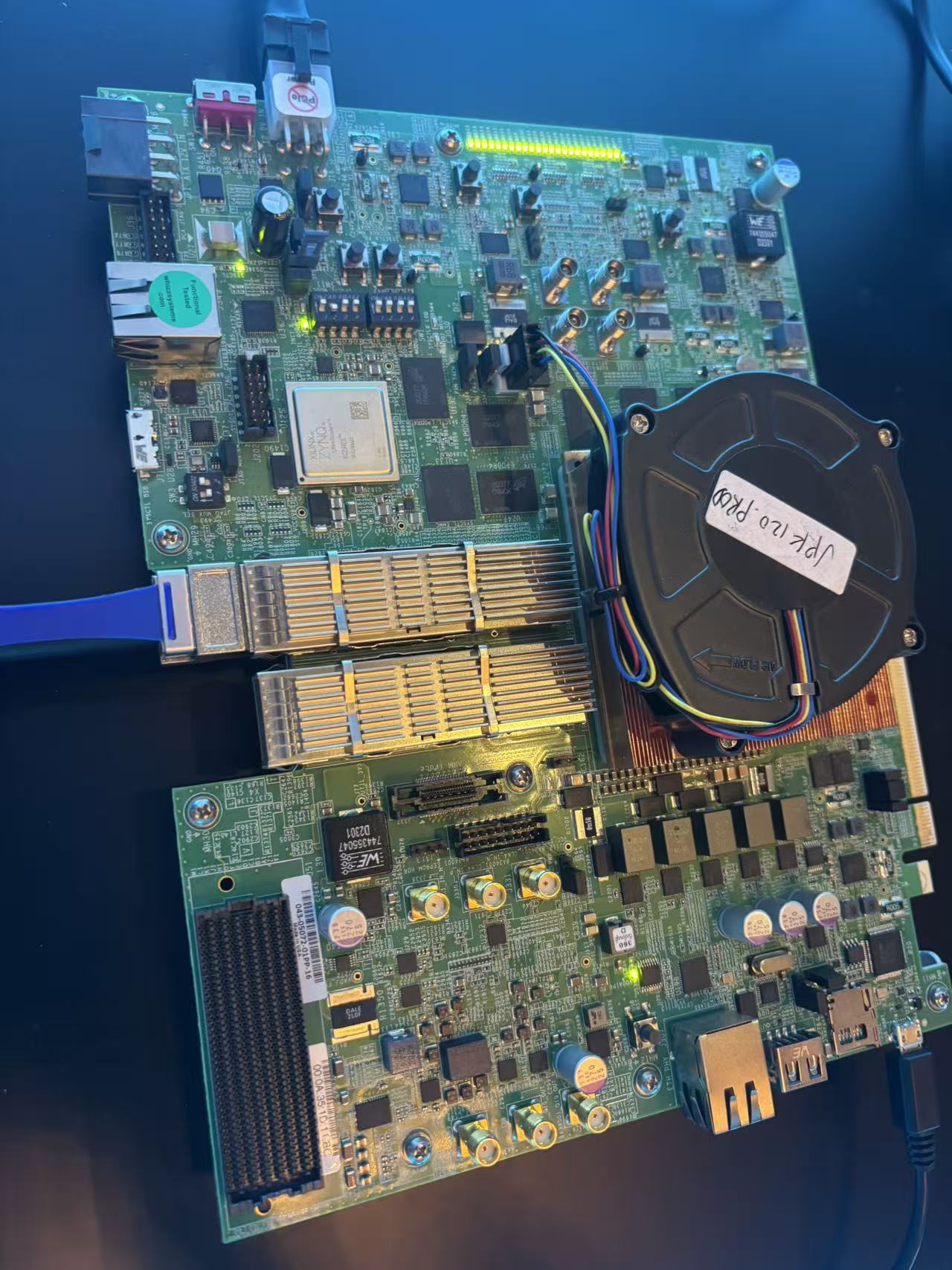

3.1 核心硬件资源清单(工程可直接复用)
本方案适配半导体刻蚀、镀膜、清洗全系列真空腔体设备,硬件配置标准化,可直接落地量产:
-

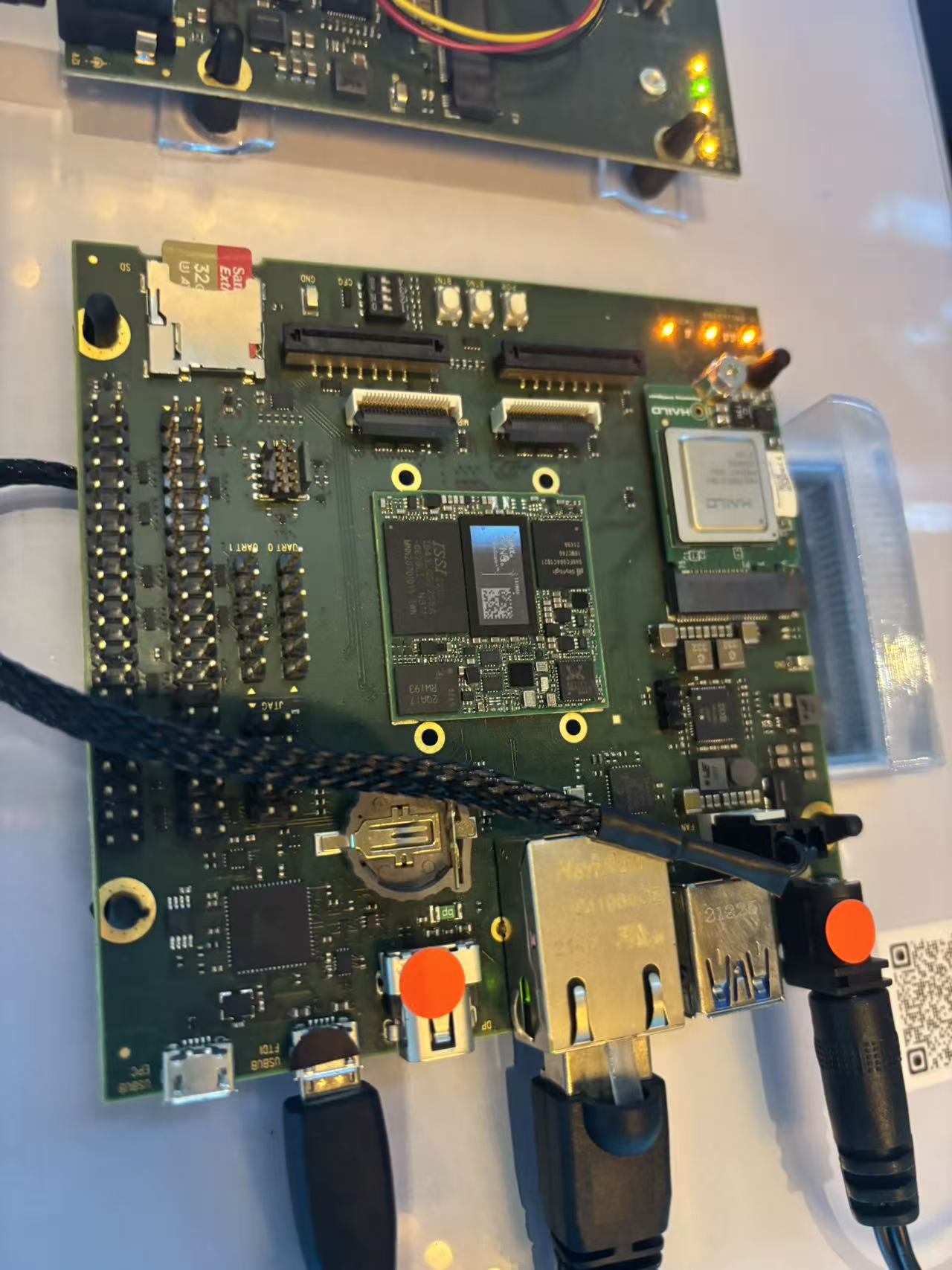

主控芯片:Xilinx Zynq UltraScale+ MPSoC(ZU3/ZU4)工业级宽温型号
-

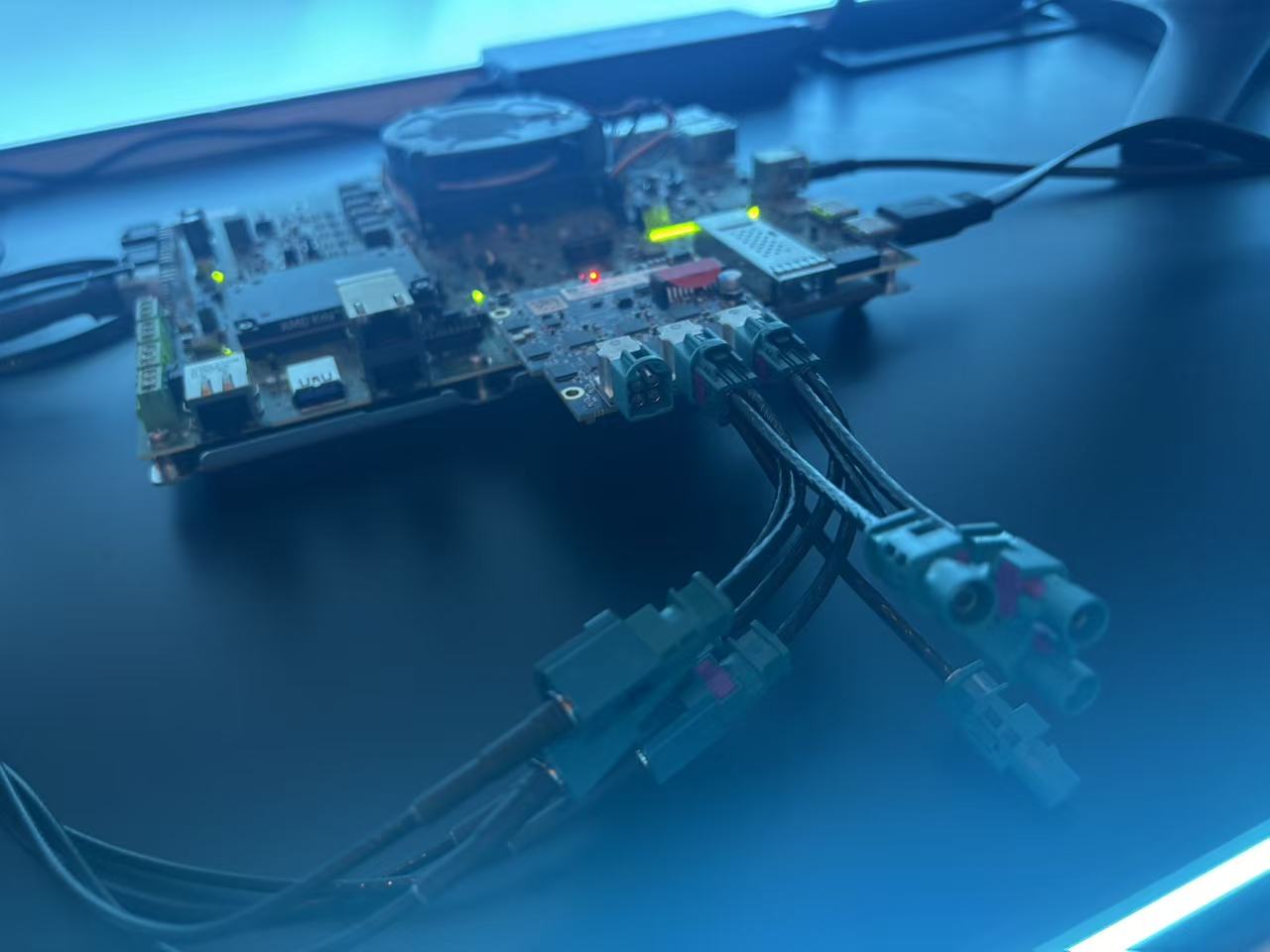

采集传感器:真空度压力传感器、PT100温度传感器、三轴IEPE振动传感器、气体流量传感器
-
采样架构:PL端硬件并行ADC采集,全局同步时钟,通道时序对齐精度<1μs
-
预处理资源:片内FIFO缓存+硬件FIR滤波+峰值特征提取IP核
-
运行架构:R5F裸机实时监测告警、A53 Linux数据业务与溯源分析
-
对外接口:千兆以太网、485串口、本地存储、云端上传接口
3.2 整体三层异构系统架构
本方案采用「PL硬件采集预处理层+R5F实时监测告警层+A53数据业务层」三层异构架构,全覆盖真空腔体状态监测、异常判别、数据溯源全流程:
第一层:PL硬件多参同步采集预处理层
基于FPGA可编程逻辑,搭建多路独立传感器采集IP核,所有通道共用同一硬件时钟域,实现真空度、温度、振动、流量信号的并行同步采样。硬件完成多级降噪、均值滤波、异常峰值锁存、时序对齐,提前过滤无效噪声数据,仅将有效特征数据推送至PS端,大幅降低上层算力压力,从根源解决多参时序错位、瞬态信号漏采问题。
第二层:R5F硬实时故障判别告警层
R5F独立实时核加载工艺阈值模型,对PL上传的实时数据进行微秒级阈值比对,精准识别腔体气压漂移、温度超差、振动异常、微小漏气等故障状态。一旦检测到异常,立即触发本地告警、锁存故障时序数据,同步推送异常信息至A53核,实现故障早发现、早预警,避免批量工艺不良品产生。
第三层:A53智能数据溯源业务层
A53核负责设备整体业务管理,完成实时数据曲线渲染、历史日志存储、故障分类统计、工艺参数复盘、上位机交互与云端数据上传。支持长时间工况数据追溯,帮助工艺工程师定位腔体老化、传感器漂移、设备机械松动等隐性问题,实现设备预测性维护。
3.3 核心关键技术落地亮点
1. 多传感器硬件时序同源对齐技术
针对行业普遍存在的多参时序错位难题,本方案在PL端搭建全局同步时钟树,所有传感器采集、数据采样、时间戳标记均基于同一时钟基准,彻底杜绝软件轮询导致的时序偏差,多通道数据同步精度稳定控制在1μs以内,满足半导体工艺精准溯源要求。
2. 瞬态异常信号硬件锁存机制
传统方案极易丢失短时瞬态故障,本方案利用FPGA高速并行特性,实时监测信号突变点,一旦识别气压骤变、振动峰值超标,硬件立即锁存故障时刻完整波形与时间戳,无需CPU干预,确保每一次微小异常都可精准捕捉,无漏采、无遗漏。
3. 软硬件分层减负架构
将高耗时、高重复的滤波、降噪、特征提取算法下沉至PL硬件实现,R5F专注实时判别,A53专注业务溯源,三层分工明确、互不干扰。相比纯ARM方案,CPU算力占用率降低85%以上,系统长期运行无卡顿、无丢包。
4. 工业级抗干扰数据传输设计
依托MPSoC片内AXI零拷贝传输,规避外部总线电磁干扰,同时PL端硬件多级滤波适配洁净车间复杂电磁环境,有效抑制电源波动、设备启停带来的信号噪声,保障监测数据长期稳定无漂移。
3.4 工程开发避坑要点(实战干货)
基于多套半导体腔体监测设备落地经验,梳理4个高频工程踩坑点及最优解决方案,规避开发返工与现场调试问题:
-
坑点1:多传感器采样频率不匹配导致数据错位 :不同类型传感器采样率差异大,易出现数据帧不对齐问题。解决方案:PL端采用多速率分频同步机制,统一时间戳标记,对低速数据进行插值对齐、高速数据做降采样适配,保障多参数据完全同步。
-
坑点2:高速数据流突发导致FIFO溢出丢包 :腔体瞬态异常时数据量暴增,PS读取不及时易丢帧。解决方案:配置分级FIFO缓存+阈值中断机制,硬件自动缓存突发数据,分段匀速上传,彻底解决数据溢出问题。
-
坑点3:Linux高负载抢占资源影响实时监测 :A53核高负载时抢占总线资源,轻微影响实时判别。解决方案:实时采集、异常判别、告警逻辑完全下沉PL/R5F,A53仅做后置业务,完全隔离实时与非实时任务。
-
坑点4:长期运行传感器零点漂移 :车间温变、电磁干扰导致传感器零点偏移,监测精度下降。解决方案 :PL端集成硬件动态零点校准逻辑,定时自动校准,保障设备7×24h长期监测精度稳定。

四、三大方案实测性能对比(MPSoC VS ARM/X86)
基于半导体真空腔体标准监测场景,搭载同款传感器、相同异常判别算法,对纯ARM、X86工控+采集卡、Zynq MPSoC三种方案进行72小时满负载连续实测,核心性能指标量化对比如下:
| 测试指标 | 纯ARM监测方案 | X86+PCIe采集卡方案 | Zynq MPSoC异构方案 |
|---|---|---|---|
| 多通道时序同步误差 | ≥3ms(严重错位) | ≤50μs | ≤1μs |
| 瞬态异常漏采率 | 15%~25%(大量漏采) | 3%~5% | 0%(硬件锁存无遗漏) |
| 异常告警响应延时 | 20~50ms(严重滞后) | 5~10ms | ≤1ms(硬实时响应) |
| 72h连续运行丢包率 | 高负载频繁丢包 | 偶发丢包 | 0丢包 |
| 整机功耗 | 25W | 180W+ | ≤60W |
| 设备集成度 | 高(性能不足) | 低(分体臃肿) | 极高(单芯片一体化) |
| 长期供货周期 | 5年左右 | 2~3年迭代断供 | 15年+工业级长供货 |
数据结论解读:
-
时序精度层面:MPSoC将多参同步误差压缩至微秒级,彻底解决纯ARM时序错位问题,为工艺故障精准溯源提供数据支撑;
-
可靠性层面:硬件锁存机制实现零漏采、零丢包,告警响应速度远超传统方案,可提前规避腔体工艺异常导致的批量报废;
-
产业化层面:相较于X86方案,功耗大幅降低、设备体积极致小型化,同时具备15年长周期供货,完美适配半导体设备长期量产与国产化替代需求。
五、工程落地价值与方案总结
半导体真空腔体是工艺良率的核心载体,传统监测方案精度低、同步性差、漏采率高,无法支撑高端精密工艺的稳定生产;而进口X86分体架构成本高、依赖外购、迭代快,制约国产半导体设备升级迭代。
基于Zynq MPSoC的ARM+FPGA异构多参监测方案,通过FPGA硬件同步采集预处理、R5F微秒级硬实时告警、A53智能化数据溯源的分层协同架构,实现三大核心落地价值:
-
工艺良率精准保障:微秒级多参时序同步、零漏采瞬态监测,精准捕捉腔体微小异常,提前预警工艺风险,有效降低晶圆报废率;
-
设备国产化降本增效:单芯片一体化替代X86+采集卡分体架构,简化硬件设计、降低BOM与维护成本,设备体积、功耗、故障率全面优化;
-
设备预测性维护落地:长期高精度数据溯源,可精准分析腔体老化、传感器漂移、机械松动等隐性问题,实现被动维修向主动预判维护升级。
5.1 方案可复用落地场景
-
半导体刻蚀机、镀膜机、离子注入机真空腔体状态监测
-
精密真空工艺设备多参量同步采集与故障预警系统
-
工业密闭腔体温振压一体化监测设备
-
替代传统ARM采集板、X86工控采集方案的国产化升级项目
-
半导体设备工况数据溯源与预测性维护平台
六、技术迭代方向与系列预告
后续将持续更新本系列实战内容:Zynq MPSoC多传感器同步采集IP核开发、PL端硬件滤波算法实战、R5F实时告警逻辑配置、腔体故障AI识别模型部署、大批量监测数据存储与溯源优化,助力开发者快速落地半导体精密监测国产化项目。
