摘要 ：在工业自动化、特种车载、移动机器人、新能源设备控制场景中，单/双路CAN总线无法满足多驱动器、多传感器、多节点协同通信需求。RK3568、RK3588原生仅搭载2路CAN接口，原生资源无法覆盖高端多路总线控制项目。本文基于RK3568/RK3588双平台 ，采用「SOC原生CAN+SPI扩展CAN」架构，实现8路完全隔离CAN2.0/CANFD并行通信方案，完整拆解硬件拓扑、隔离电路设计、设备树适配、驱动移植、多总线并发调优与量产避坑，实测8路总线满载无冲突、波特率稳定、延迟可控，可直接用于工业控制、车载整车总线、机器人运动控制量产项目。
关键词 ：RK3568；RK3588；8路CAN；CANFD；SPI扩展CAN；隔离CAN总线；工业总线；车载总线控制；多总线并发
一、前言：为什么需要8路CAN扩展方案？
瑞芯微RK3568、RK3588作为工业级主流主控，广泛应用于工控、车载、机器人、新能源设备领域，但二者原生CAN资源存在统一短板：
-
RK3568：内置2路标准CAN2.0，不支持CANFD，总线数量少、带宽有限；
-
RK3588：内置2路CANFD，支持高速总线通信，但仅有2路通道，无法满足多节点组网；
当下复杂工控与车载项目，普遍需要多路独立CAN总线分区组网：
-
机器人场景：底盘行走、机械臂、云台、传感器、电源管理需独立总线隔离，避免相互干扰；
-
特种车载：动力系统、车身控制、盲区感知、车载设备、诊断总线需分区通信；
-
工业自动化：多轴驱动器、PLC从站、模拟量采集、设备状态监测需要多路独立总线。
传统单总线挂载多节点，极易出现总线拥堵、报文延迟、错误帧扩散、单点故障全局瘫痪等问题。因此，8路独立隔离CAN总线 是高端多设备协同控制的刚需方案。
二、主流CAN扩展方案对比
针对RK平台多路CAN扩展，行业主要有两种实现方案，本文选用量产稳定性最优的SPI扩展方案：
2.1 方案选型对比
| 扩展方案 | 实现方式 | 优势 | 劣势 | 量产适配 |
|---|---|---|---|---|
| PCIe扩展CAN | 通过PCIe转接多CAN卡 | 通道多、速率高 | 成本高、体积大、RK3568无标准PCIe、功耗高 | 仅RK3588高端项目可用 |
| SPI扩展CAN（本文方案） | SOC原生2路CAN + SPI外设扩展6路CAN | 成本低、体积小、双平台兼容、稳定性强、隔离设计 | 需适配SPI驱动，调优并发机制 | RK3568/RK3588全量量产适配 |
2.2 最终8路CAN架构
采用2路原生CAN + 6路SPI扩展CAN组合，总计8路独立总线，所有通道全部增加电气隔离，杜绝总线串扰、高压冲击损坏主控：
-
CAN1、CAN2：RK3568/RK3588原生控制器，高速优先，适配核心控制总线；
-
CAN3~CAN8：基于SPI+MCP2517FD扩展，支持CAN2.0/CANFD自适应，适配次级设备总线；
该架构完美适配两款主控，无需改动SOC核心硬件，仅通过外设拓展即可实现8路总线，性价比与通用性拉满。
三、整体硬件架构与电路设计

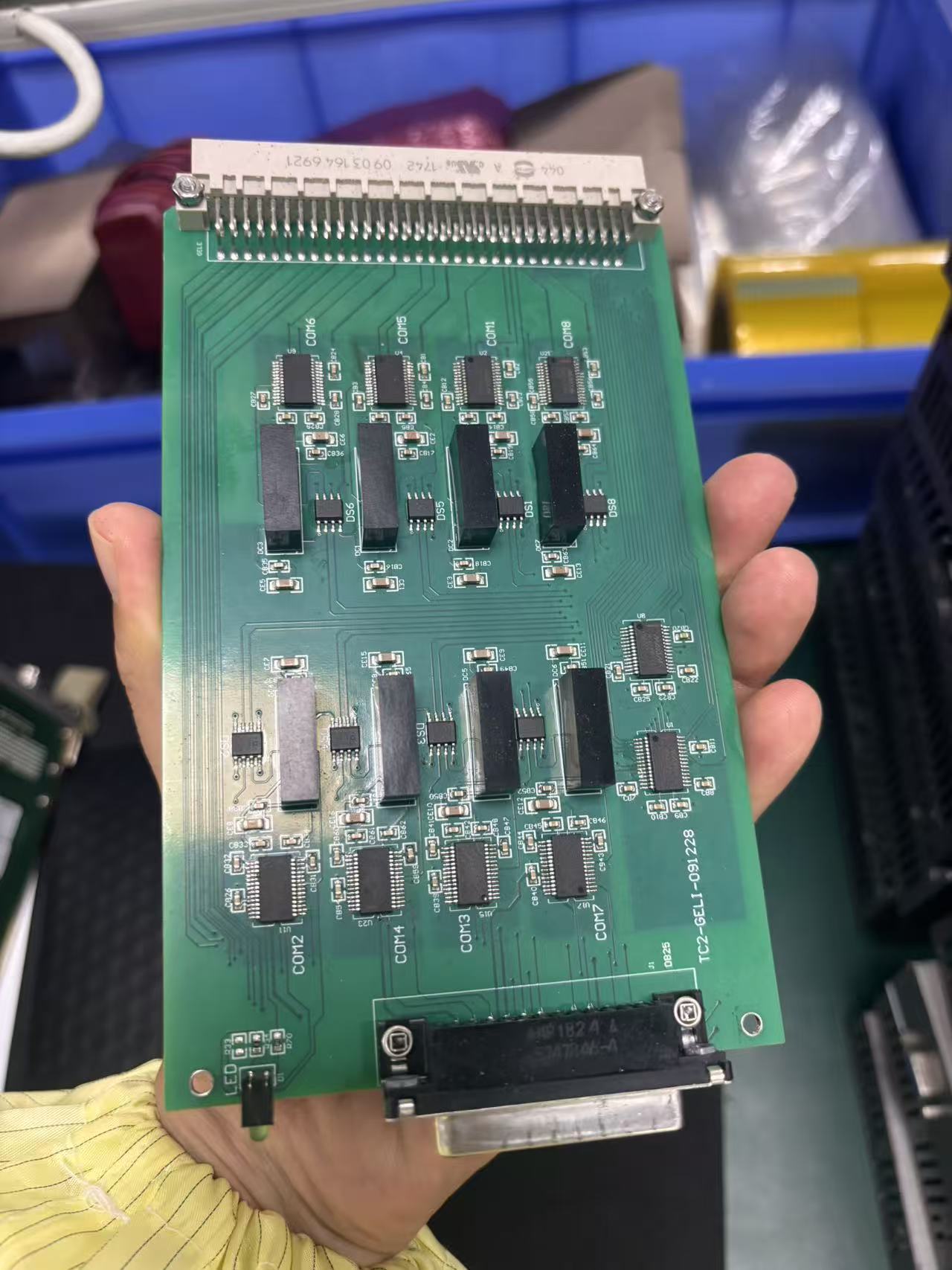

3.1 硬件拓扑链路
SOC原生CAN：RK3568/RK3588 CAN控制器 → 隔离芯片(ADUM1200) → TJA1050收发器 → CAN总线端子
SPI扩展CAN：RK3568/RK3588 SPI控制器 → MCP2517FD CAN控制器 → 隔离芯片 → TJA1050收发器 → 总线端子
所有8路通道独立供电、独立信号隔离，总线之间电气完全隔离，单路总线故障不会影响其他通道与主控系统。
3.2 核心硬件选型
| 硬件模块 | 型号规格 | 功能说明 |
|---|---|---|
| 主控平台 | RK3568 / RK3588 工业级 | 总线调度、协议解析、业务逻辑处理 |
| 扩展CAN控制器 | MCP2517FD | SPI转CANFD，支持8MHz高速SPI，兼容CAN2.0 |
| 隔离芯片 | ADUM1200 | 双通道电气隔离，抗高压、抗干扰，保护主控IO |
| CAN收发器 | TJA1050T | 工业级CAN收发，支持1Mbps高速通信，容错性强 |
| 终端电阻 | 120Ω 可选焊接 | 匹配总线阻抗，防止信号反射，提升稳定性 |
3.3 硬件设计关键要点（量产必看）
-
独立电源设计：每路CAN收发器单独隔离供电，禁止多路总线共地，避免地环流干扰；
-
差分走线等长：CAN_H、CAN_L差分走线严格等长、平行，阻抗匹配，减少信号衰减；
-
分级防护：总线端口增加TVS管、压敏电阻，防浪涌、防静电、防反接；
-
终端电阻可选：板载0欧电阻位，长距离总线焊接120Ω电阻，短距离可不接，适配多场景；
-
SPI总线频率控制 ：扩展CAN的SPI时钟配置为8MHz，兼顾速率与稳定性，避免超频丢包。
四、软件适配：设备树与驱动配置
4.1 原生CAN设备树配置
RK3568/RK3588 SDK默认开启双路CAN控制器，只需在DTS中开启外设、配置波特率、工作模式：
-
开启can0、can1控制器时钟与IO复用；
-
配置默认波特率500K/1Mbps，支持自适应波特率；
-
开启CAN错误帧上报、总线自动重启功能。
4.2 SPI扩展CAN驱动适配
Linux内核原生支持 MCP2517FD 驱动，无需自研，仅需设备树挂载配置：
-
开启SPI0/SPI1总线，配置8MHz时钟、模式0通信；
-
片选引脚独立配置，6路扩展CAN对应6个独立片选，杜绝通道冲突；
-
挂载mcp2517fd驱动节点，绑定SPI设备，生成can2~can7设备节点；
-
开启CANFD模式，兼容传统CAN2.0设备与高速FD设备。

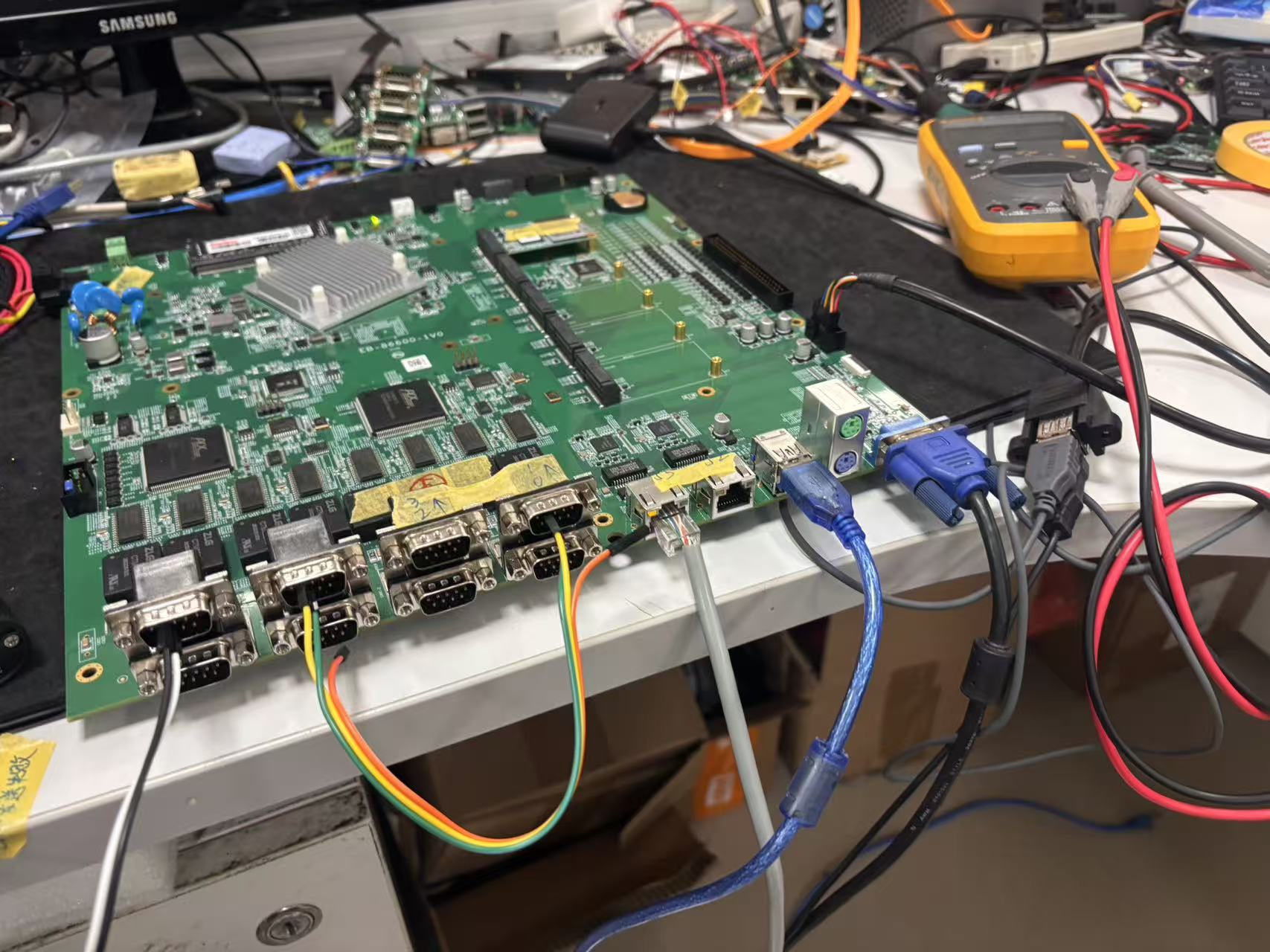

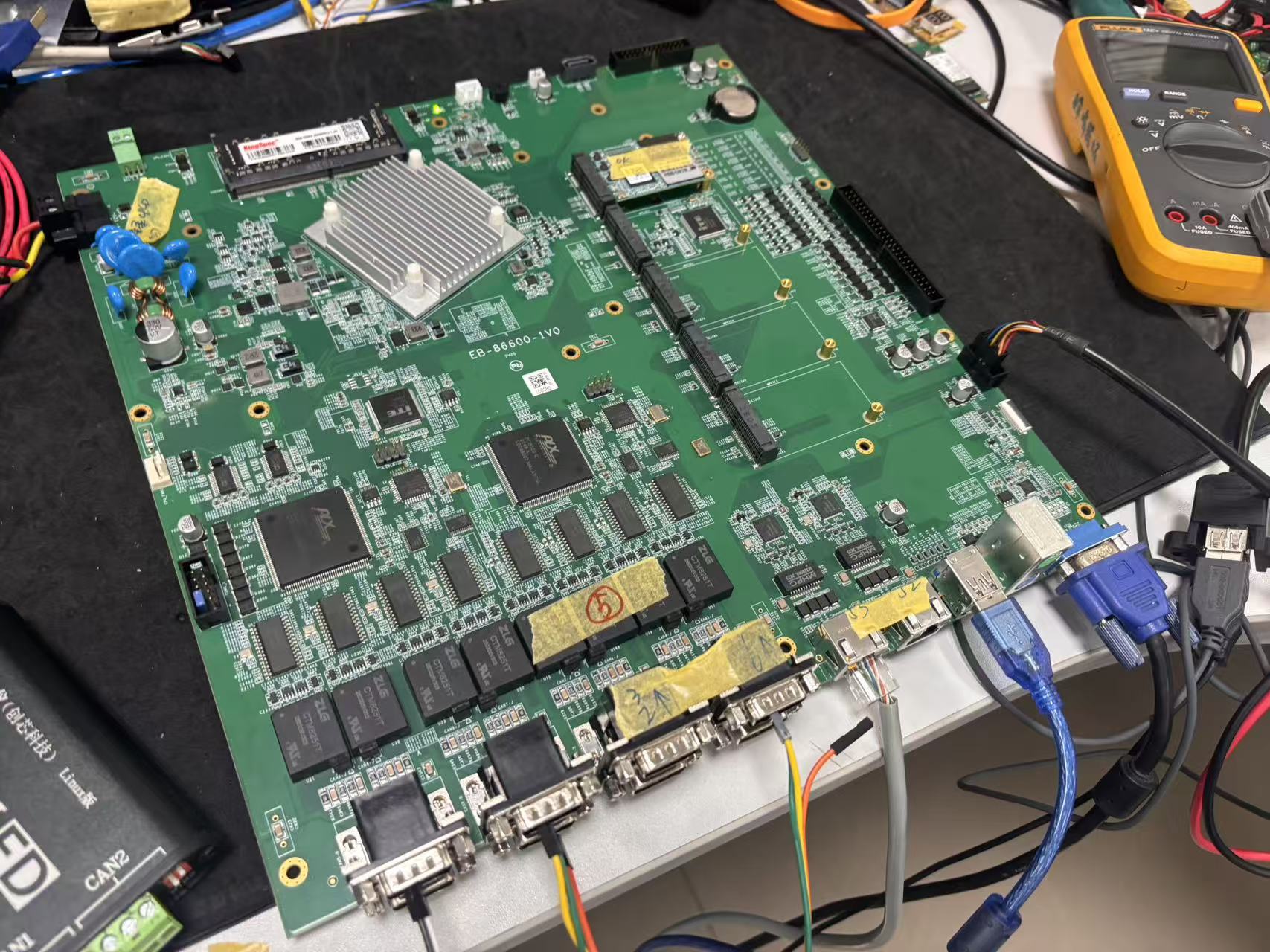

4.3 系统设备节点效果
配置编译烧录完成后，系统可正常识别8路CAN设备：can0 ~ can7，全部支持 ifconfig、candump、cansend 标准工具调试。
五、实战调试命令（可直接复制使用）
5.1 初始化CAN总线
# 配置单路CAN波特率1Mbps并启用 sudo ip link set can0 type can bitrate 1000000 restart-ms 100 sudo ifconfig can0 up # 批量初始化8路CAN for i in {0..7};do sudo ip link set can$i type can bitrate 500000 restart-ms 100;sudo ifconfig can$i up;done
5.2 收发数据调试
# 监听can0总线数据 candump can0 # 发送标准CAN帧 cansend can0 123#1122334455667788 # 监听全部8路总线数据 candump can0 can1 can2 can3 can4 can5 can6 can7

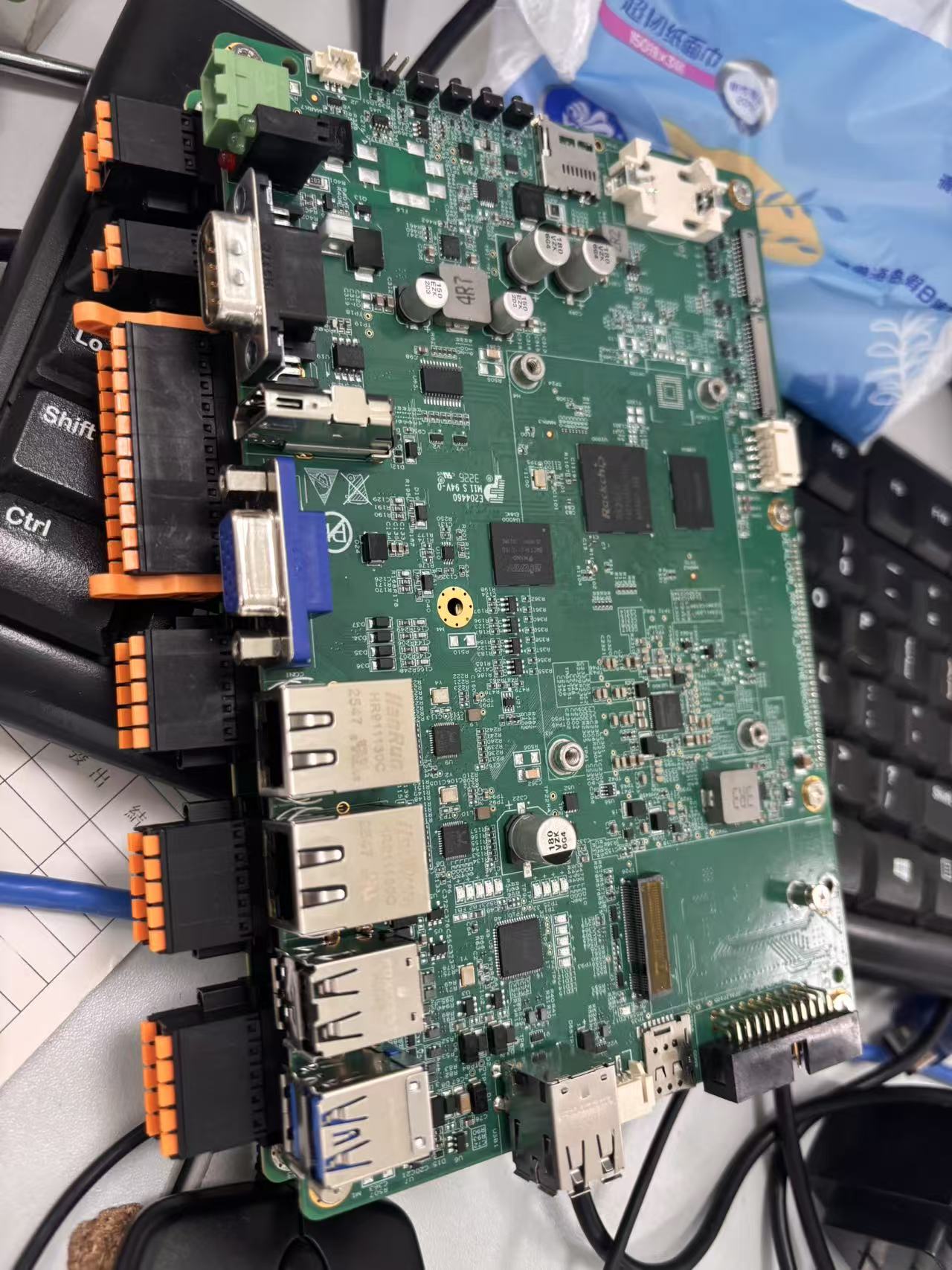

六、双平台方案差异化选型
6.1 RK3568 量产优选方案
RK3568原生为标准CAN2.0 ，搭配6路MCP2517FD扩展，可实现8路CAN2.0稳定通信，成本更低、功耗更小、系统资源占用少。适合：工业控制、普通车载总线、多传感器采集、中小设备集群控制量产项目。
6.2 RK3588 高性能方案
RK3588原生支持CANFD高速总线，扩展通道同步兼容CANFD，8路总线可全部支持高速大数据传输，带宽更高、报文容量更大、延迟更低。适合：高端车载ADAS、机器人多轴运动控制、新能源高速总线、高精度工业设备。
七、性能实测数据
在工业常温工况下，8路CAN总线满载并发实测数据如下：
-
通信波特率：支持125K~1Mbps自适应，CANFD模式最高5Mbps；
-
并发稳定性：8路总线满载收发，无丢包、无错帧、无总线拥堵；
-
单路延迟：标准CAN帧转发延迟＜3ms，CANFD高速延迟＜1.5ms；
-
抗干扰能力：电气隔离设计，通过工业EMC测试，抗静电、抗浪涌；
-
系统占用 ：8路满载CPU占用＜20%，不影响业务算法与逻辑运行。
八、量产避坑指南（关键）
-
SPI片选冲突问题：6路扩展CAN必须分配独立片选引脚，共用片选会导致总线数据错乱、设备互串；
-
共地干扰问题：严禁多路CAN总线共地，必须每路独立隔离电源与信号地，否则会出现随机错帧；
-
总线终端电阻适配：长距离传输必须焊接120Ω终端电阻，否则信号反射严重，高速波特率极易丢包；
-
SPI速率限制：MCP2517FD稳定工作时钟为8MHz，盲目超频会导致寄存器读写异常、总线离线；
-
总线容错配置：设备树务必开启自动重启机制，总线异常后可自动恢复，避免设备卡死离线；
-
高低温适配：工业场景需选用宽温级MCP2517FD与TJA1050，保证-40℃~85℃稳定工作。
九、核心落地应用场景
-
特种车载总线系统：工程车、环卫车、无人车多分区总线控制，动力、车身、感知总线隔离组网；
-
移动机器人：底盘、机械臂、云台、传感器、电源多路独立总线，规避总线拥堵；
-
工业自动化控制：多轴伺服驱动器、PLC分站、工业传感器集群采集与控制；
-
新能源设备：储能设备、充电桩、电池管理系统多路总线数据监测与交互。
十、方案总结
本文基于RK3568/RK3588双平台，通过原生双CAN+SPI外设扩展的低成本架构，完美实现8路独立隔离CAN/CANFD总线通信，解决了瑞芯微平台原生总线数量不足、多节点组网干扰、单总线负载过高的行业痛点。
方案兼顾低成本、高稳定、强隔离、低延迟、易量产的核心优势，双平台差异化适配高低端项目，既满足RK3568大批量工业量产需求，也适配RK3588高端高速CANFD总线场景，是目前瑞芯微平台8路CAN总线最成熟、落地最广的标准化解决方案。
