前三篇里 lwIP 一直是"客户端"：搭环境、抓包看它往外连、移植进我自己的工程发 HTTP GET。本篇让它掉个头------在 80 端口上听，等别人连进来：一个自己写的 HTTP 服务器跑在 lwIP 上，手机浏览器连进来敲木鱼。

本篇配套工程已开源 ：gitee.com/buqibuli/lw...，可整仓克隆对照。

全文分四部分：效果展现 （先看手机敲槌、电脑演动画是什么样子）→ 服务器是怎么写的 （三板斧、主流程、路由、页面内嵌）→ 原理解释 （请求怎么驱动程序、显示端为什么绕开 lwIP、两个配置数值为什么决定写法）→ 验证（网络拓扑 + Wireshark 抓包佐证）。

第一部分：效果展现

1.1 玩法展示

在手机端敲下木鱼锤，电脑端的木鱼就挨一下敲：功德 +1，烦恼 -1，获得赛博佛祖的庇护 ~( ˘ω˘ )人

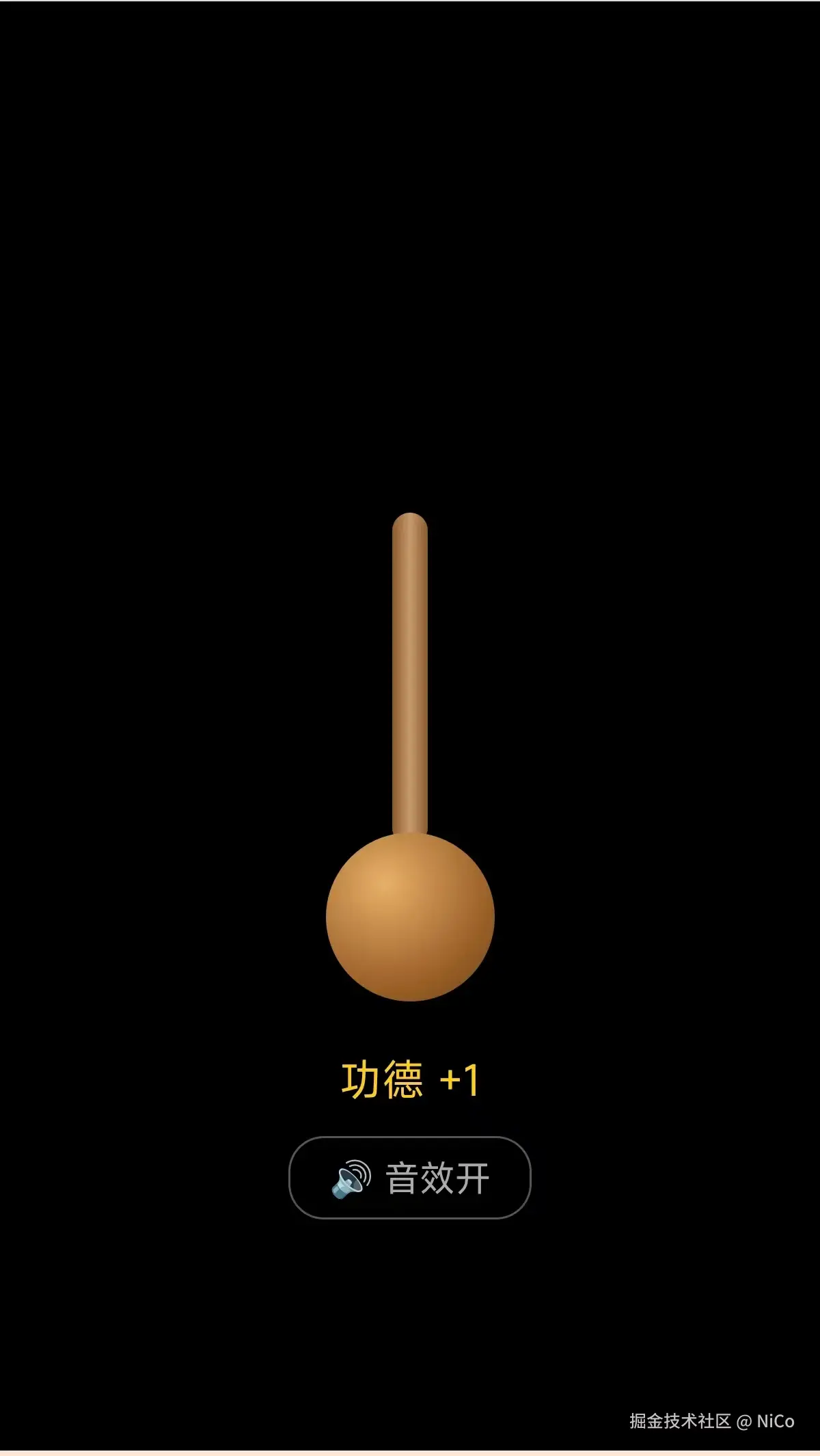

手机端------槌在人手，想敲就敲 ( ･ิω･ิ)っ：

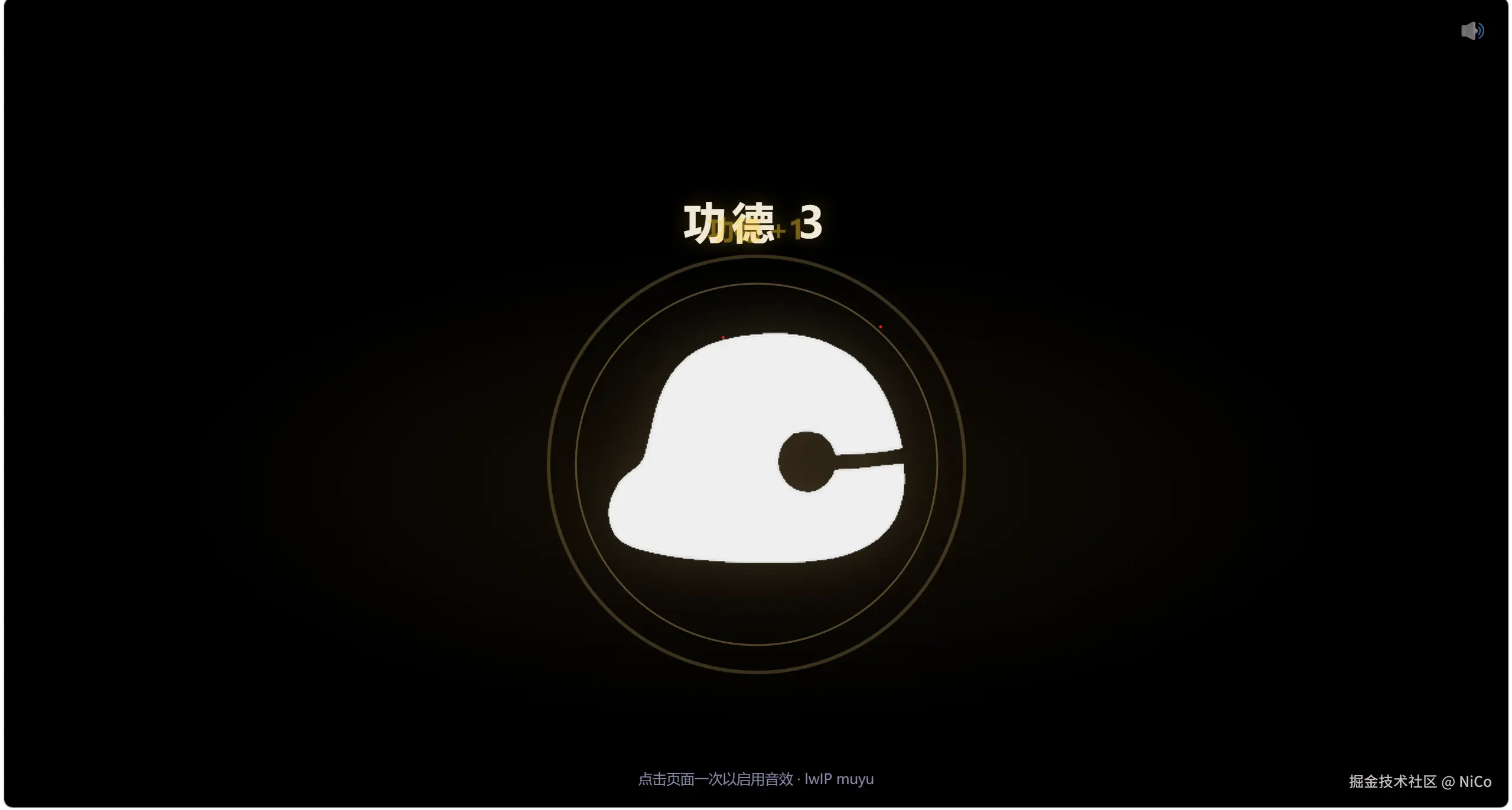

电脑端------鱼在桌上，默默挨敲 (；ω；):

1.2 跑起来终端上能看到什么

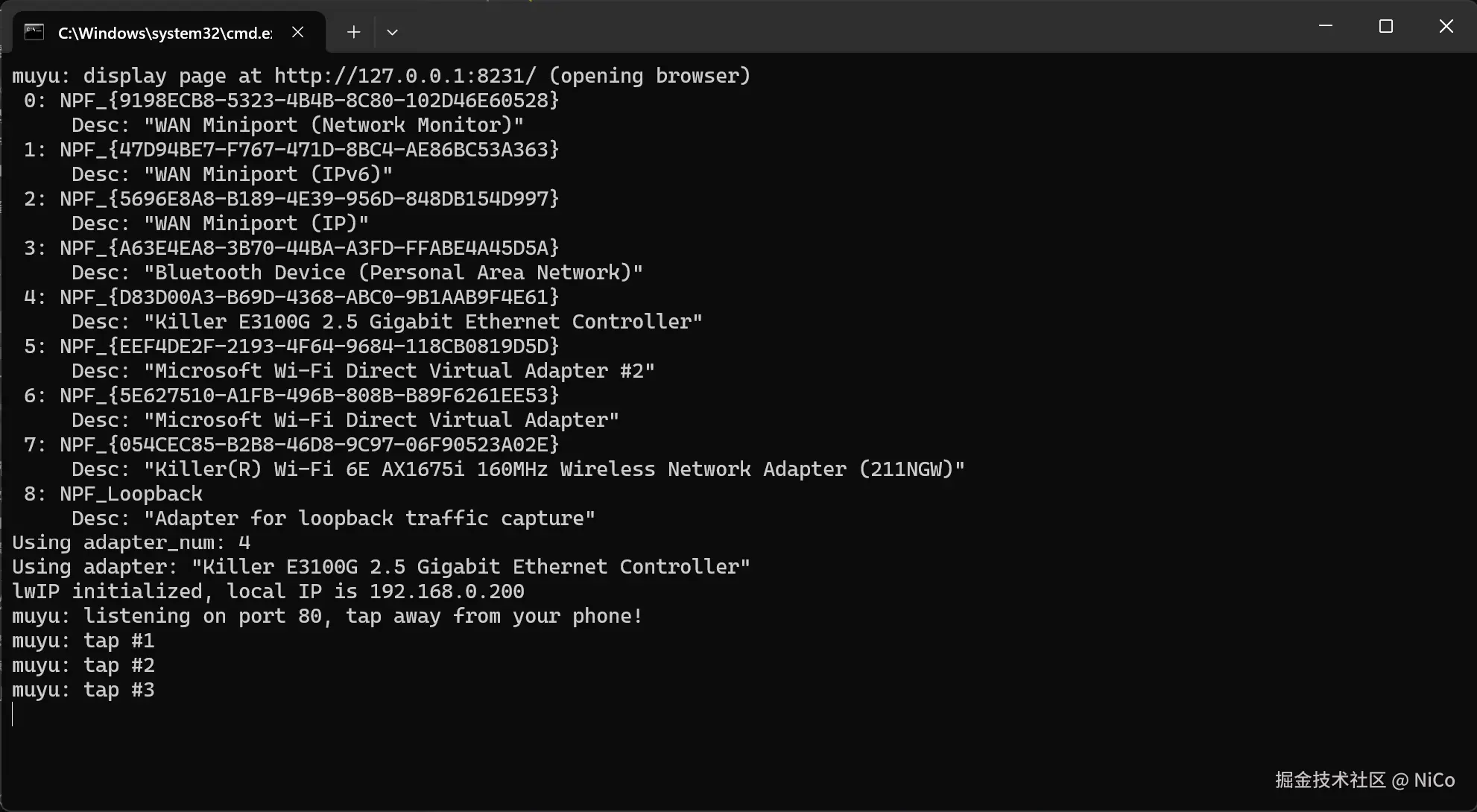

构建零报错（移植篇修过的三个坑全部免疫）。运行后终端打印：

读法：第一行是显示端先就绪（display page at http://127.0.0.1:8231/，浏览器同时被自动打开）；中间那串 NPF_{...} 是 Npcap 枚举的本机网卡清单，Using adapter_num: 4 选中的正是 lwipcfg.h 里指定的那块有线网卡（Killer E3100G）（我们的老朋友了） ；接着 lwIP initialized, local IP is 192.168.0.200、80 端口开始监听，服务器就绪；最后三行 muyu: tap #1~3 就是手机连点的实录。

程序启动时 PC 浏览器自动打开 127.0.0.1:8231 的木鱼页面（先点一下页面解锁音效，浏览器自动播放策略的要求），之后手机每点一下槌，终端就同步打一行 muyu: tap #N。

第二部分：服务器是怎么写的

工程搭建和上一篇移植篇完全同构（配置文件原样复制、lwIP 侧补丁在 patches/、还是那块网卡那个 IP），开源仓库里有完整构建说明，这里不重复------直接进服务器代码。

2.1 服务器的新知识只有三板斧

上一篇移植篇里，我的工程用 socket API 写了个 TCP 客户端，连 1.1.1.1:80 发 HTTP GET------那是 lwIP 作为协议栈"往外连"。这次反过来：让 lwIP 在 80 端口上听，等别人连进来。

客户端和服务器在 socket API 上，创建（socket()）和收发（send()/recv()）一模一样，差别只有两行：

步骤	客户端（移植篇）	服务器（本篇）
定址	不 bind，内核随机分个端口	bind() 钉死在 80 端口
建立连接	connect() 直奔 1.1.1.1:80	listen(ls, 2) ，然后 accept() 守株待兔

这两行里服务器多出来的调用就三板斧：bind()、listen() 和 accept()。

三板斧之外，全是客户端就会的东西。所以练服务器，练的就是这三板斧，加上"请求进来之后怎么办"------对一个 HTTP 服务器来说，就是解析请求行、拼响应、然后让我的程序干活。最后这条正是本篇的重心（见 3.1 节）。

2.2 服务器主流程

应用是一个独立线程（main.c 里的 muyu_server_thread）：

ls = socket(AF_INET, SOCK_STREAM, 0);
bind(ls, (struct sockaddr *)&addr, sizeof(addr));   /* 钉在 80 端口 */
listen(ls, 2);

for (;;) {
  cs = accept(ls, NULL, NULL);      /* 守株待兔 */
  muyu_handle_client(cs);           /* 服务这一个连接，直到它关闭 */
}

这段程序有两个重要特点：

• 单线程顺序处理 ：一次只服务一个连接。这是单人单机游戏，手机就是唯一的客户端，排队？不存在的。好处是功德计数器只有这一个线程碰，static u32_t 裸变量，锁都不用
• 每个连接内部是收包循环，不是收一次就关------原因在 3.3 节，这是本篇最重要的一个决定

2.3 路由：四个路径

请求解析粗暴直接：recv 一次（HTTP GET 请求撑死几百字节，1KB 的接收缓冲足够），只看第一行，要求以 GET 开头，然后取第一个空格（或 ?、\r）之前的路径：

路径	行为	响应
GET /	发手机页面（棒槌 + 音效开关）	200，text/html; charset=utf-8
GET /tap	计数器 +1，通知 PC 显示端	200，application/json，{"count":N}
GET /count	只查不加（其实两个页面都没调它，留着我调试用）	同上
GET /sound?on=0/1	切 PC 端音效	200，{"sound":N}
其他	---	404，空 body

响应头最多三行：状态行、Content-Type、Content-Length（404 连 Content-Type 都没有）。没有 Connection: close------故意保持连接打开，下一个请求复用同一条 TCP 连接（为什么，见 3.3 节）。

/tap 的处理是全程序的心脏，完整就这几行（main.c 里的 muyu_answer）：

if (plen == 4) {                      /* "/tap" */
  muyu_merit_count++;
  printf("muyu: tap #%u\n", (unsigned int)muyu_merit_count);
  muyu_display_tap(muyu_merit_count); /* PC-side animation + sound */
}
/* 然后拼 {"count":N} 回给手机 */

计数、打日志、通知显示端、回 JSON------一次网络请求驱动程序逻辑，全部发生在这四行里。其中第三行是本篇最值得说的一句，单独给它一节（见 3.1 节）。

2.4 页面怎么进固件：makefsdata 式内嵌

手机页面由 lwIP 发送，而 lwIP 这边没有文件系统概念（它模拟的是嵌入式设备），页面必须编进二进制。但把 HTML 手写进 C 字符串又丑又难改（没有语法高亮、到处是转义纪律）。

解法学 lwIP 官方 httpd 的 makefsdata：页面是真实文件，C 数组是构建产物。

• web/phone.html：手机页面的真身，标准 HTML，随便写随便改
• cmake/gen_page.cmake：一个二十来行的 CMake 脚本，把反斜杠和双引号转义、换行变成 "\n" 拼接，包成 C 字符串头文件
• CMakeLists.txt 里一个 add_custom_command 盯住 phone.html：改了 HTML，cmake --build 自动重新生成 build/phone_page.h
• main.c 只写一句 #include "phone_page.h"

于是一个有趣的不对称出现了：改手机页面要重新编译（它编进固件），改电脑页面刷新浏览器就行（显示端运行时读盘）。这正是真实嵌入式里"固件内嵌资源"和"外部文件"的本质差别------在这个玩具项目里体验了一把真流程。

第三部分：原理解释

效果部分画面很热闹，但对 lwIP 来说这一切非常朴素：它全程只发两种东西------一个约 2KB 的 HTML 页面，和几十个字节的 JSON。动画、音效、计数显示全不在 lwIP 侧（声音是浏览器 WebAudio 现场合成的，连音频文件都没有）。

一句话总结：lwIP 越笨，游戏越稳------它只是个会数数的 HTTP 服务器!!

那 lwIP 到底管了什么、为什么这么管？这部分回答三个"为什么"：一次请求怎么驱动我的程序、电脑端的画面为什么不归 lwIP 管（本篇唯一一个 lwIP 答不上来的问题）、lwipopts.h 里的两个数字为什么直接决定代码写法。

3.1 核心：一次敲击的完整链路

手机点一下槌，到我电脑屏幕上的木鱼压扁，中间走的路：

手机浏览器 fetch('/tap')
    │  （Wi-Fi → 路由器 → 网线 → 真实网卡 → Npcap）
    ▼
lwIP 协议栈：IP → TCP → 80 端口的那条连接
    ▼
muyu_answer()：解析出 "/tap"
    ├── 计数器 +1，printf 打日志
    ├── muyu_display_tap(count)  ──→ PC 屏幕动画 + 音效（怎么做到的？见 3.2 节）
    └── 回 JSON {"count":N} 给手机

这里坦白一句：手机页面其实并不消费这个 JSON ------点槌的瞬间它本地就飘出"功德 +1"，根本不等响应；功德总数的数字只有 PC 端在显示。/tap 照常回 {"count":N}，一是应答像样，二是哪天想让手机也显示总数，接口是现成的，顺手的事。

lwIP 和我的程序之间的"连接面"，就是 muyu_display.h 里的三个纯 C 函数：

int  muyu_display_start(void);          /* main 里启动时调一次 */
void muyu_display_tap(unsigned int count);    /* 每敲一下调一次 */
void muyu_display_sound(unsigned int enabled); /* 切音效时调一次 */

main.c 调用它们时不需要知道对面是什么 ------浏览器？窗口？都不关 lwIP 的事。这是刻意做的黑盒：main.c 只 include lwIP 的头，muyu_display.c 只 include Windows 的头，两边靠这个纯 C 头文件隔开。为什么要隔得这么绝？因为 lwIP 的 lwip/sockets.h 和 Winsock 的 winsock2.h 定义了一堆同名不同构的东西（sockaddr、send、recv......），同一个编译单元里 include 两个就是灾难。

3.2 显示端为什么必须绕开 lwIP：hairpin 与 localhost 绕行

那显示端到底是什么？这里要坦白一个 lwIP 的硬伤：电脑本机的浏览器访问不到自己的 lwIP 。第一反应肯定是"PC 浏览器直接开 http://192.168.0.200/ 当显示屏不就行了"------不行，而且这个"不行"是硬件级的：本机发出的帧要经过交换机再到网卡，而交换机不会把帧从进来的端口再发回去（hairpin 过滤）。第一篇搭环境时就踩过同款：本机 ping 不通同网卡上的 lwIP，验证必须用另一台设备。只要 lwIP 独占这块网卡，本机任何程序都够不到它------"电脑看动画"这个需求，天然不属于 lwIP。

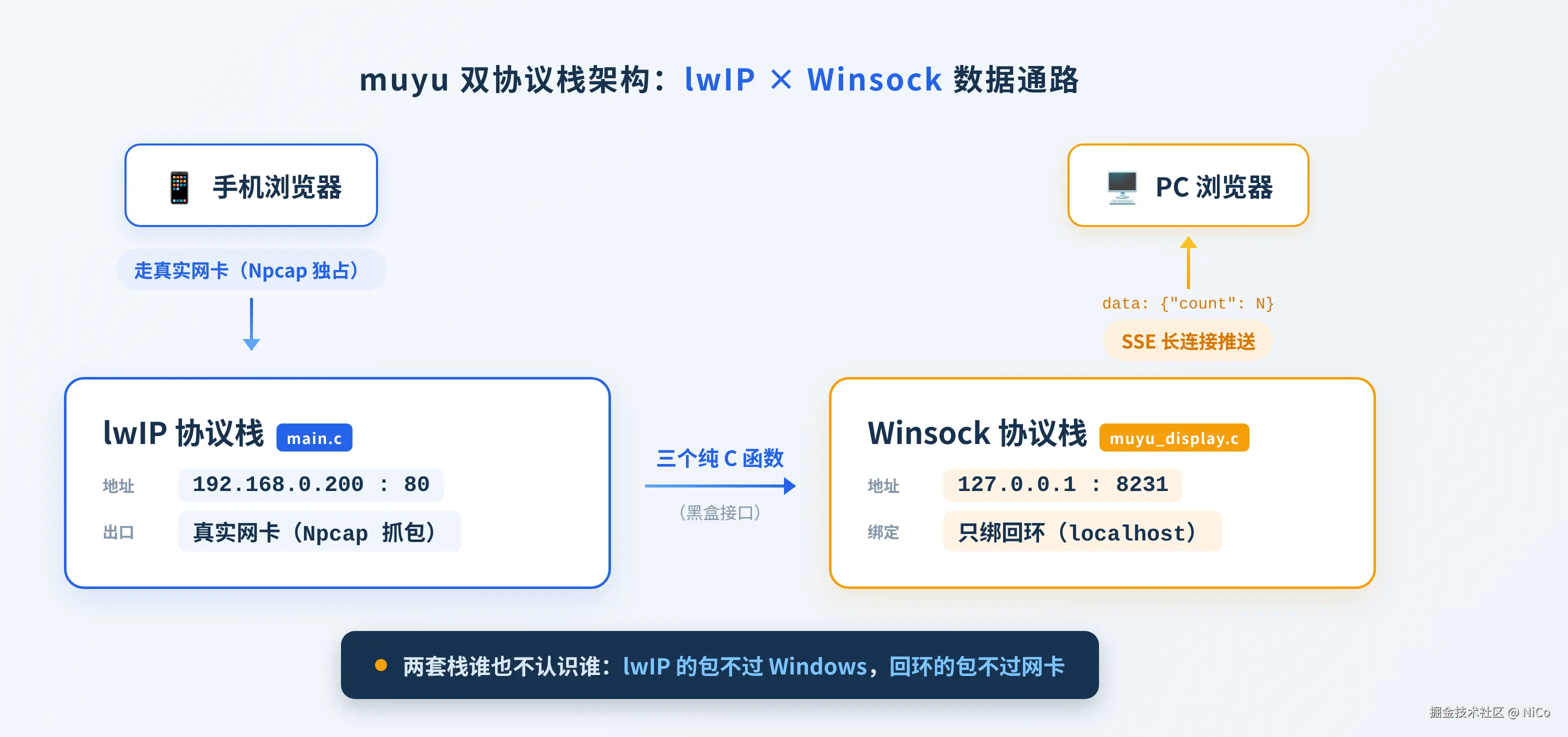

我的解法是------同一个进程，两套协议栈：

• lwIP 栈管手机：这是练习目的，不能动
• Winsock 栈管显示 ：Windows 自己的 TCP 栈，只绑回环 127.0.0.1:8231------回环不过网卡，天然绕开了 hairpin，跟 lwIP 完全独立

PC 浏览器打开它拿到木鱼页面，同时挂一条 SSE 长连接（EventSource------一条永不结束的 HTTP 请求，服务端握着它，有事件就往里写一行）；muyu_display_tap() 内部就是往这些连接里广播 data: {"count":N}（N 就是当前功德数），浏览器收到就演动画。SSE 怎么保活、静态文件怎么发，都是 muyu_display.c 那个黑盒里的事，不是本篇重点，你只需要知道------对 lwIP 侧来说，世界到三个函数为止。

3.3 应有认识 1：MEMP_NUM_TCP_PCB=5------keep-alive 不是可选项

上一篇的教训是"不要一次改一堆然后面对一堆报错"。这次学乖了：动手写代码之前，先把 lwipopts.h 里和应用直接相关的数值翻出来看了一遍。结果发现两个不理解就会直接把游戏玩死的约束。这次它们不是"坑"------因为设计阶段就绕开了------但理解它们比踩一次更值。

第一个数字：lwipopts.h 里这个宏只有 5：整个协议栈同时只能存在 5 条 TCP 连接控制块（PCB）。

想象一下如果服务器按"教科书简单写法"每回答一个请求就 close()：TCP 主动关闭的一方要进 TIME_WAIT 状态，TCP_MSL 用默认值 60 秒，TIME_WAIT 等 2×MSL------每条关掉的连接要占着 PCB 两分钟 。手机点一下木鱼就是一条新连接，点四五下，5 个 PCB 全卡在 TIME_WAIT，accept 再也拿不到新连接，游戏直接死透，而且一死两分钟。

所以 muyu_handle_client 是个循环：

for (;;) {
  ret = recv(cs, buf, sizeof(buf) - 1, 0);
  if (ret <= 0) {
    break;    /* 对端关闭，或保活超时 */
  }
  buf[ret] = '\0';
  muyu_answer(cs, buf);   /* 解析并回答这一个请求 */
}
close(cs);

响应里不发 Connection: close，手机浏览器自然复用同一条连接反复发 /tap------整个游戏过程只占用 1~2 个 PCB 。连接也不能无限吊着（否则服务器线程被一个空闲连接占死），用 SO_RCVTIMEO 设了 30 秒超时：30 秒没动静就主动断开，回到 accept 等下一个。

一句话总结：资源 constrained 的协议栈上，"一请求一连接"是奢侈，连接复用是活命!!

4.2 节会用 Wireshark 抓包证明：连续十几次敲击，走的是同一条 TCP 连接。

3.4 应有认识 2：TCP_SND_BUF=2048------send 不保证发完

第二个数字：TCP_SND_BUF 只有 2048 字节 ，而手机页面约 2KB，已经在边缘上。更本质的问题是：send() 本来就不保证一次把你给的全部字节都收下------发送缓冲能装多少它收多少，返回值是实际收下的字节数。桌面编程里很多人忽略这点是因为缓冲够大、几乎从不触发；在 lwIP 这种抠内存的栈上，2KB 页面配 2KB 缓冲，部分发送是日常。

所以发送必须写循环：

static int
muyu_send_all(int s, const void *data, size_t len)
{
  const char *p = (const char *)data;
  int ret;

  while (len > 0) {
    ret = send(s, p, len, 0);
    if (ret <= 0) {
      return -1;
    }
    p += ret;
    len -= (size_t)ret;
  }
  return 0;
}

一句话总结：send 的返回值不是错误码，是进度条------不循环就是发不全!!

第四部分：验证

4.1 网络拓扑：电脑插网线，手机连 Wi-Fi，怎么算"同一网络"？

不怕你们笑话，我一开始嘀咕过：电脑走的是有线，手机走的是无线，这俩能通吗？答案是天然能通------家用路由器的 LAN 口和 Wi-Fi 就在同一个网段里：

手机 ──Wi-Fi──┐
              ├─ 路由器（192.168.0.1，DHCP 发 192.168.0.x）
电脑 ──网线───┘   lwIP 挂在电脑网卡上，静态 192.168.0.200

4.2 Wireshark 佐证 keep-alive

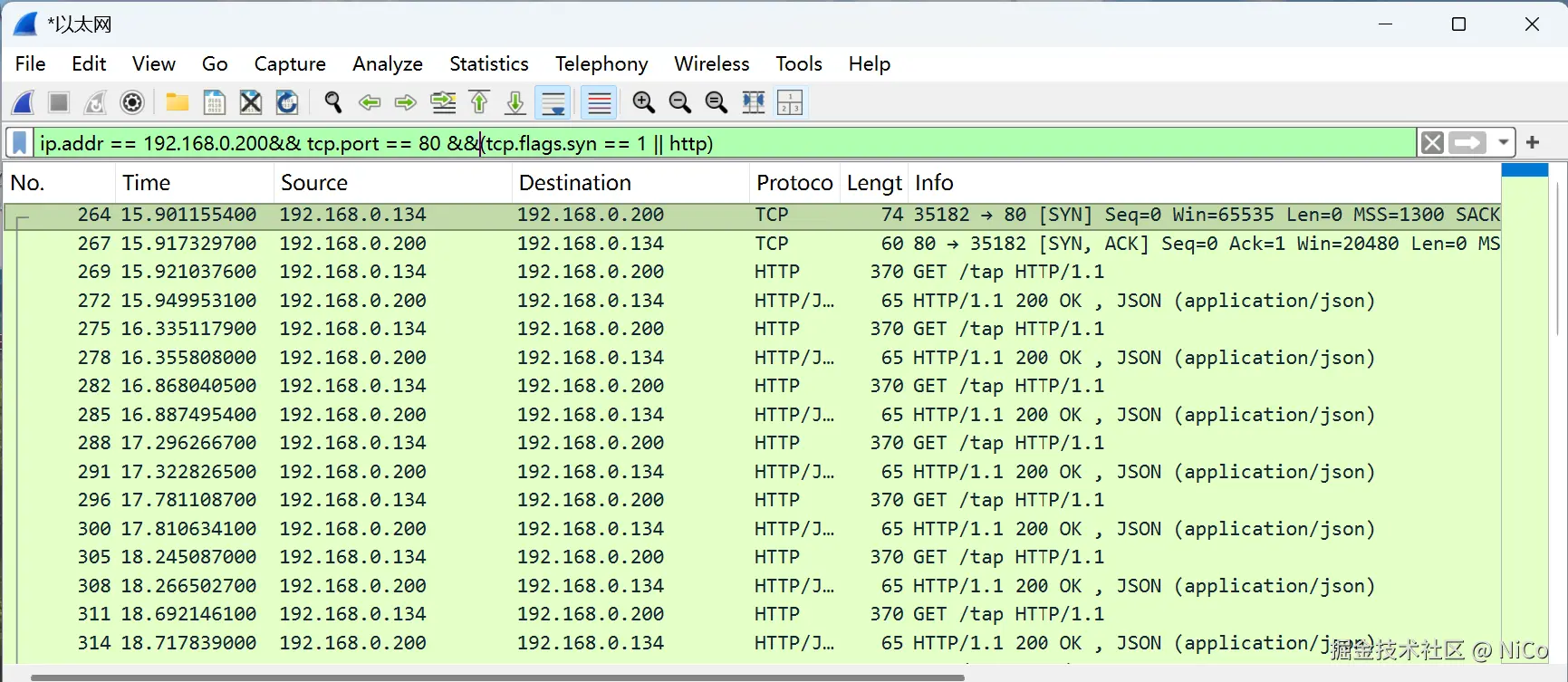

在有线网卡上抓包，手机连点七下。过滤器用 ip.addr == 192.168.0.200 && tcp.port == 80 && (tcp.flags.syn == 1 || http)------只留握手包和 HTTP 报文，滤掉满屏的 ACK：

解读：最上面 264/267 号是全场唯一一次三次握手 （手机 192.168.0.134 从源端口 35182 发起）；往下每一对 GET /tap → 200 OK 就是敲一下，七对全走在这同一条连接上------如果是"一请求一连接"，每个 GET 前面都会冒出一对新的 SYN、源端口一次一换，这里完全没有。

这就是 3.3 节"整个游戏只占用 1~2 个 PCB"的线上证据。

总结

至此，lwIP 在我的 Windows 模拟环境里完成了"客户端 → 服务器"的转身。我在Windows上跑lwip的旅程也告一段落了，回顾整个探索过程，我从几乎对网络一无所知，到如今可以尝试应用简单的lwip实现基本的通信功能；从对知识学习的无从下手，到学会挑选合适的内容学习，甚至书写自己的博客维护自己的代码仓库......这些都是我这次的宝贵的收获。虽然最后的最后我的成果也只是实现了简单的赛博木鱼功能，这看起来有些南辕北辙，毕竟这个功能直接用Windows自身的协议栈实现更自然也更简单。但是我想可能我这个项目的意义本身也不在于实现一个实用的功能，我的整个试错过程都积累了宝贵的经验。这也正如我们的赛博木鱼，其意义并不只是听到木鱼的敲击声，更在于其带来的内心安宁的回响。

---

环境：Windows 11 (10.0.26200) / MSYS2 UCRT64 gcc 16.1.0 / lwIP 2.2.2（fix/win32-filelists-standalone 分支）/ Npcap SDK 1.16 / 手机与电脑同一路由器/一颗虔诚的心
