第1章.linux LED驱动：
init中：gpio相关寄存器内存映射ioremap-gpio配置-注册字符设备register-chrdev
exit中：注销字符设备unregister_chrdev------取消内存映射iounmap
write中：copy_from_user获取用户程序输入值------readl读取data寄存器值为val------根据用户程序传入的值将val的12位写0或者写1------writel写入data寄存器
#include <linux/types.h>
#include <linux/kernel.h>
#include <linux/delay.h>
#include <linux/ide.h>
#include <linux/init.h>
#include <linux/module.h>
#include <linux/errno.h>
#include <linux/gpio.h>
/*#include <asm/mach/map.h>*/
#include <asm/uaccess.h>
#include <asm/io.h>
#define LED_MAJOR 200 /* 主设备号 */
#define LED_NAME "led" /* 设备名字 */
/*
* GPIO相关寄存器地址定义
*/
#define ZYNQ_GPIO_REG_BASE 0xFF0A0000
#define DATA_OFFSET 0x00000044
#define DIRM_OFFSET 0x00000244
#define OUTEN_OFFSET 0x00000248
#define INTDIS_OFFSET 0x00000254
#define APER_CLK_CTRL 0xFF5E00AC
/* 映射后的寄存器虚拟地址指针 */
static void __iomem *data_addr;
static void __iomem *dirm_addr;
static void __iomem *outen_addr;
static void __iomem *intdis_addr;
static void __iomem *aper_clk_ctrl_addr;
/*
* @description : 打开设备
* @param -- inode : 传递给驱动的inode
* @param - filp : 设备文件，file结构体有个叫做private_data的成员变量
* 一般在open的时候将private_data指向设备结构体。
* @return : 0 成功;其他 失败
*/
static int led_open(struct inode *inode, struct file *filp)
{
return 0;
}
/*
* @description : 从设备读取数据
* @param - filp : 要打开的设备文件(文件描述符)
* @param - buf : 返回给用户空间的数据缓冲区
* @param - cnt : 要读取的数据长度
* @param - offt : 相对于文件首地址的偏移
* @return : 读取的字节数，如果为负值，表示读取失败
*/
static ssize_t led_read(struct file *filp, char __user *buf,
size_t cnt, loff_t *offt)
{
return 0;
}
/*
* @description : 向设备写数据
* @param - filp : 设备文件，表示打开的文件描述符
* @param - buf : 要写给设备写入的数据
* @param - cnt : 要写入的数据长度
* @param - offt : 相对于文件首地址的偏移
* @return : 写入的字节数，如果为负值，表示写入失败
*/
static ssize_t led_write(struct file *filp, const char __user *buf,
size_t cnt, loff_t *offt)
{
int ret;
int val;
char kern_buf[1];
ret = copy_from_user(kern_buf, buf, cnt);// 得到应用层传递过来的数据
if(0 > ret) {
printk(KERN_ERR "kernel write failed!\r\n");
return -EFAULT;
}
val = readl(data_addr);
if(0 == kern_buf[0])
val &= ~(0x1U << 12); // 如果传递过来的数据是0则关闭led
else if (1 == kern_buf[0])
val |= (0x1U << 12); // 如果传递过来的数据是1则点亮led
writel(val, data_addr);
return 0;
}
/*
* @description : 关闭/释放设备
* @param -- filp : 要关闭的设备文件(文件描述符)
* @return : 0 成功;其他 失败
*/
static int led_release(struct inode *inode, struct file *filp)
{
return 0;
}
/* 设备操作函数 */
static struct file_operations led_fops = {
.owner = THIS_MODULE,
.open = led_open,
.read = led_read,
.write = led_write,
.release= led_release,
};
static int __init led_init(void)
{
u32 val;
int ret;
/* 1.寄存器地址映射 */
data_addr = ioremap(ZYNQ_GPIO_REG_BASE + DATA_OFFSET, 4);
dirm_addr = ioremap(ZYNQ_GPIO_REG_BASE + DIRM_OFFSET, 4);
outen_addr = ioremap(ZYNQ_GPIO_REG_BASE + OUTEN_OFFSET, 4);
intdis_addr = ioremap(ZYNQ_GPIO_REG_BASE + INTDIS_OFFSET, 4);
aper_clk_ctrl_addr = ioremap(APER_CLK_CTRL, 4);
/* 2.使能GPIO时钟 */
val = readl(aper_clk_ctrl_addr);
val |= (0x1U << 24);
writel(val, aper_clk_ctrl_addr);
/* 3.关闭中断功能 */
val |= (0x1U << 12);
writel(val, intdis_addr);
/* 4.设置GPIO为输出功能 */
val = readl(dirm_addr);
val |= (0x1U << 12);
writel(val, dirm_addr);
/* 5.使能GPIO输出功能 */
val = readl(outen_addr);
val |= (0x1U << 12);
writel(val, outen_addr);
/* 6.默认关闭LED */
val = readl(data_addr);
val &= ~(0x1U << 12);
writel(val, data_addr);
/* 7.注册字符设备驱动 */
ret = register_chrdev(LED_MAJOR, LED_NAME, &led_fops);
if(0 > ret){
printk(KERN_ERR "Rsgister LED driver failed!\r\n");
return ret;
}
return 0;
}
static void __exit led_exit(void)
{
/* 1.卸载设备 */
unregister_chrdev(LED_MAJOR, LED_NAME);
/* 2.取消内存映射 */
iounmap(data_addr);
iounmap(dirm_addr);
iounmap(outen_addr);
iounmap(intdis_addr);
iounmap(aper_clk_ctrl_addr);
}
/* 驱动模块入口和出口函数注册 */
module_init(led_init);
module_exit(led_exit);
MODULE_AUTHOR("DengTao <773904075@qq.com>");
MODULE_DESCRIPTION("Alientek ZYNQ GPIO LED Driver");
MODULE_LICENSE("GPL");第2章.新字符设备驱动实验
改进点：（1）使用 Linux 内核推荐的新字符设备驱动API 函数注册和注销字符设备（2）在驱动模块加载的时候自动创建设备节点文件
1.创建设备结构体 newchrled_dev
struct newchrled_dev{
dev_t devid; /* 设备号 */
struct cdev cdev; /* cdev */
struct class *class; /* 类 */
struct device *device; /* 设备 */
int major; /* 主设备号 */
int minor; /* 次设备号 */
};
static struct newchrled_dev newchrled; /* led设备 */
2.led_open 函数中设置文件的私有数据 private_data 指向 newchrdev。
init中：
（1）地址映射ioremap
（2）gpio配置
（3）注册设备号
if(newchrled.major) {
newchrled.devid = MKDEV(newchrled.major, 0);
ret = register_chrdev_region(newchrled.devid, NEWCHRLED_CNT, NEWCHRLED_NAME);
if (ret)
goto out1;
} else {
ret = alloc_chrdev_region(&newchrled.devid, 0, NEWCHRLED_CNT, NEWCHRLED_NAME);
if (ret)
goto out1;
newchrled.major = MAJOR(newchrled.devid);
newchrled.minor = MINOR(newchrled.devid);
}
（4）注册cdev
newchrled.cdev.owner = THIS_MODULE;
cdev_init(&newchrled.cdev, &newchrled_fops);
/* 添加一个cdev */
ret = cdev_add(&newchrled.cdev, newchrled.devid, NEWCHRLED_CNT);
if (ret)
goto out2;
（5）创建类
newchrled.class = class_create(THIS_MODULE, NEWCHRLED_NAME);
if (IS_ERR(newchrled.class)) {
ret = PTR_ERR(newchrled.class);
goto out3;
}
（6）创建设备
newchrled.device = device_create(newchrled.class, NULL,
newchrled.devid, NULL, NEWCHRLED_NAME);
if (IS_ERR(newchrled.device)) {
ret = PTR_ERR(newchrled.device);
goto out4;
}
#include <linux/types.h>
#include <linux/kernel.h>
#include <linux/delay.h>
#include <linux/ide.h>
#include <linux/init.h>
#include <linux/module.h>
#include <linux/errno.h>
#include <linux/gpio.h>
/*#include <asm/mach/map.h>*/
#include <asm/uaccess.h>
#include <asm/io.h>
#include <linux/cdev.h>
#define NEWCHRLED_CNT 1 /* 设备号个数 */
#define NEWCHRLED_NAME "newchrled" /* 名字 */
/*
* GPIO相关寄存器地址定义
*/
#define ZYNQ_GPIO_REG_BASE 0xFF0A0000
#define DATA_OFFSET 0x00000044
#define DIRM_OFFSET 0x00000244
#define OUTEN_OFFSET 0x00000248
#define INTDIS_OFFSET 0x00000254
#define APER_CLK_CTRL 0xFF5E00AC
/* 映射后的寄存器虚拟地址指针 */
static void __iomem *data_addr;
static void __iomem *dirm_addr;
static void __iomem *outen_addr;
static void __iomem *intdis_addr;
static void __iomem *aper_clk_ctrl_addr;
/* newchrled设备结构体 */
struct newchrled_dev{
dev_t devid; /* 设备号 */
struct cdev cdev; /* cdev */
struct class *class; /* 类 */
struct device *device; /* 设备 */
int major; /* 主设备号 */
int minor; /* 次设备号 */
};
static struct newchrled_dev newchrled; /* led设备 */
/*
* @description : 打开设备
* @param -- inode : 传递给驱动的inode
* @param - filp : 设备文件，file结构体有个叫做private_data的成员变量
* 一般在open的时候将private_data指向设备结构体。
* @return : 0 成功;其他 失败
*/
static int led_open(struct inode *inode, struct file *filp)
{
filp->private_data = &newchrled; /* 设置私有数据 */
return 0;
}
/*
* @description : 从设备读取数据
* @param - filp : 要打开的设备文件(文件描述符)
* @param - buf : 返回给用户空间的数据缓冲区
* @param - cnt : 要读取的数据长度
* @param - offt : 相对于文件首地址的偏移
* @return : 读取的字节数，如果为负值，表示读取失败
*/
static ssize_t led_read(struct file *filp, char __user *buf,
size_t cnt, loff_t *offt)
{
return 0;
}
/*
* @description : 向设备写数据
* @param - filp : 设备文件，表示打开的文件描述符
* @param - buf : 要写给设备写入的数据
* @param - cnt : 要写入的数据长度
* @param - offt : 相对于文件首地址的偏移
* @return : 写入的字节数，如果为负值，表示写入失败
*/
static ssize_t led_write(struct file *filp, const char __user *buf,
size_t cnt, loff_t *offt)
{
int ret;
int val;
char kern_buf[1];
ret = copy_from_user(kern_buf, buf, cnt); // 得到应用层传递过来的数据
if (0 > ret){
printk(KERN_ERR "kernel write failed!\r\n");
return -EFAULT;
}
val = readl(data_addr);
if(0 == kern_buf[0])
val &= ~(0x1U << 12); // 如果传递过来的数据是0则关闭led
else if (1 == kern_buf[0])
val |= (0x1U << 12); // 如果传递过来的数据是1则点亮led
writel(val, data_addr);
return 0;
}
/*
* @description : 关闭/释放设备
* @param -- filp : 要关闭的设备文件(文件描述符)
* @return : 0 成功;其他 失败
*/
static int led_release(struct inode *inode, struct file *filp)
{
return 0;
}
static inline void led_ioremap(void)
{
data_addr = ioremap(ZYNQ_GPIO_REG_BASE + DATA_OFFSET, 4);
dirm_addr = ioremap(ZYNQ_GPIO_REG_BASE + DIRM_OFFSET, 4);
outen_addr = ioremap(ZYNQ_GPIO_REG_BASE + OUTEN_OFFSET, 4);
intdis_addr = ioremap(ZYNQ_GPIO_REG_BASE + INTDIS_OFFSET, 4);
aper_clk_ctrl_addr = ioremap(APER_CLK_CTRL, 4);
}
static inline void led_iounmap(void)
{
iounmap(data_addr);
iounmap(dirm_addr);
iounmap(outen_addr);
iounmap(intdis_addr);
iounmap(aper_clk_ctrl_addr);
}
/* 设备操作函数 */
static struct file_operations newchrled_fops = {
.owner = THIS_MODULE,
.open = led_open,
.read = led_read,
.write = led_write,
.release = led_release,
};
static int __init led_init(void)
{
u32 val;
int ret;
/* 1.寄存器地址映射 */
led_ioremap();
/* 2.使能GPIO时钟 */
val = readl(aper_clk_ctrl_addr);
val |= (0x1U << 24);
writel(val, aper_clk_ctrl_addr);
/* 3.关闭中断功能 */
val |= (0x1U << 12);
writel(val, intdis_addr);
/* 4.设置GPIO为输出功能 */
val = readl(dirm_addr);
val |= (0x1U << 12);
writel(val, dirm_addr);
/* 5.使能GPIO输出功能 */
val = readl(outen_addr);
val |= (0x1U << 12);
writel(val, outen_addr);
/* 6.默认关闭LED */
val =readl(data_addr);
val &= ~(0x1U << 12);
writel(val, data_addr);
/* 7.注册字符设备驱动 */
/* 创建设备号 */
if(newchrled.major) {
newchrled.devid = MKDEV(newchrled.major, 0);
ret = register_chrdev_region(newchrled.devid, NEWCHRLED_CNT, NEWCHRLED_NAME);
if (ret)
goto out1;
} else {
ret = alloc_chrdev_region(&newchrled.devid, 0, NEWCHRLED_CNT, NEWCHRLED_NAME);
if (ret)
goto out1;
newchrled.major = MAJOR(newchrled.devid);
newchrled.minor = MINOR(newchrled.devid);
}
printk("newcheled major=%d,minor=%d\r\n", newchrled.major, newchrled.minor);
/* 初始化cdev */
newchrled.cdev.owner = THIS_MODULE;
cdev_init(&newchrled.cdev, &newchrled_fops);
/* 添加一个cdev */
ret = cdev_add(&newchrled.cdev, newchrled.devid, NEWCHRLED_CNT);
if (ret)
goto out2;
/* 创建类 */
newchrled.class = class_create(THIS_MODULE, NEWCHRLED_NAME);
if (IS_ERR(newchrled.class)) {
ret = PTR_ERR(newchrled.class);
goto out3;
}
/* 创建设备 */
newchrled.device = device_create(newchrled.class, NULL,
newchrled.devid, NULL, NEWCHRLED_NAME);
if (IS_ERR(newchrled.device)) {
ret = PTR_ERR(newchrled.device);
goto out4;
}
return 0;
out4:
class_destroy(newchrled.class);
out3:
cdev_del(&newchrled.cdev);
out2:
unregister_chrdev_region(newchrled.devid, NEWCHRLED_CNT);
out1:
led_ioremap();
return ret;
}
static void __exit led_exit(void)
{
/* 注销设备 */
device_destroy(newchrled.class, newchrled.devid);
/* 注销类 */
class_destroy(newchrled.class);
/* 删除cdev */
cdev_del(&newchrled.cdev);
/* 注销设备号 */
unregister_chrdev_region(newchrled.devid, NEWCHRLED_CNT);
/* 取消地址映射 */
led_ioremap();
}
/* 驱动模块入口和出口函数注册 */
module_init(led_init);
module_exit(led_exit);
MODULE_AUTHOR("DengTao <773904075@qq.com>");
MODULE_DESCRIPTION("Alientek ZYNQ GPIO LED Driver");
MODULE_LICENSE("GPL");第3章.linux设备树
3.1.优势
用于实现驱动代码与设备信息相分离，引入了设备树之后，驱动代码只负责处理驱动的逻辑，而关于设备的具体信息存放到设备树文件中，这样，如果只是硬件接口信息的变化而没有驱动逻辑的变化，驱动开发者只需要修改设备树文件信息，不需要改写驱动代码。这样编译只需要编译设备树，加快效率。
3.2.本篇驱动开发所使用的板级设备树文件
就是 arch/arm64/boot/dts/xilinx 目录下，包括 system-top.dts、pl.dtsi、pcw.dtsi、zyqnmp.dtsi、zynqmp-clk-conf.dtsi 和用户自定义设备树 system-user.dtsi 等。注意，在设备树中添加设备时，我们推荐放在 system-user.dtsi 中。（dts是设备树文件；dtsi文件其实就类似于 C 语言当中的.h 头文件，可以通过 C 语言中使用 include 来包含一个.dtsi 文件；dtb是dts编译后的二进制文件，我们需要这个，dtc是设备树文件.dts 的编译器）（zynqmp.dtsi 文件中的内容是 ZYNQ MPSoC 系列处理器相同的硬件外设配置信息（PS 端的），pl.dtsi 的内容是我们在 vivado 当中添加的 pl 端外设对应的配置信息，而 pcw.dtsi 则表示我们在 vivado 当中已经使能的 PS 外设，zynqmp-clk-ccf.dtsi 文件是 ZYNQ MPSoC 系列芯片通用的时钟相关的设备树文件）
3.3.使 用 make dtbs 命 令
在 内 核 源 码arch/arm64/boot/dts/xilinx/目录下有很多的 dts 文件，那我们编译的时候如何确定编译的是哪个或者说哪些 dts 文件的呢？大家可以打开 arch/arm64/boot/dts/xilinx/Makefile 文件，当运行 " make dtbs " 命令时，该makefile包含的设备树都会被编（我们要编译设备树"system-top.dts"文件，只要把"system-top.dtb"添加到Makefile 中就行。）

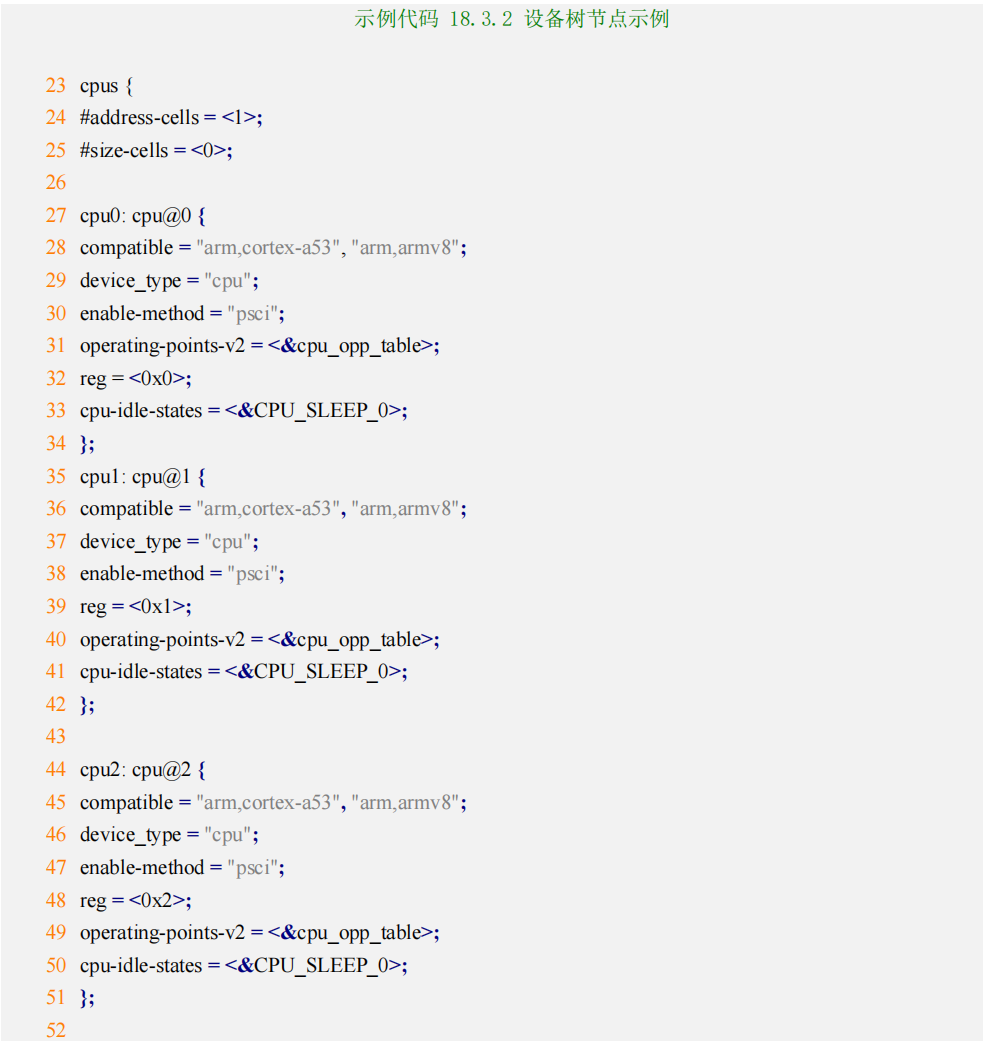

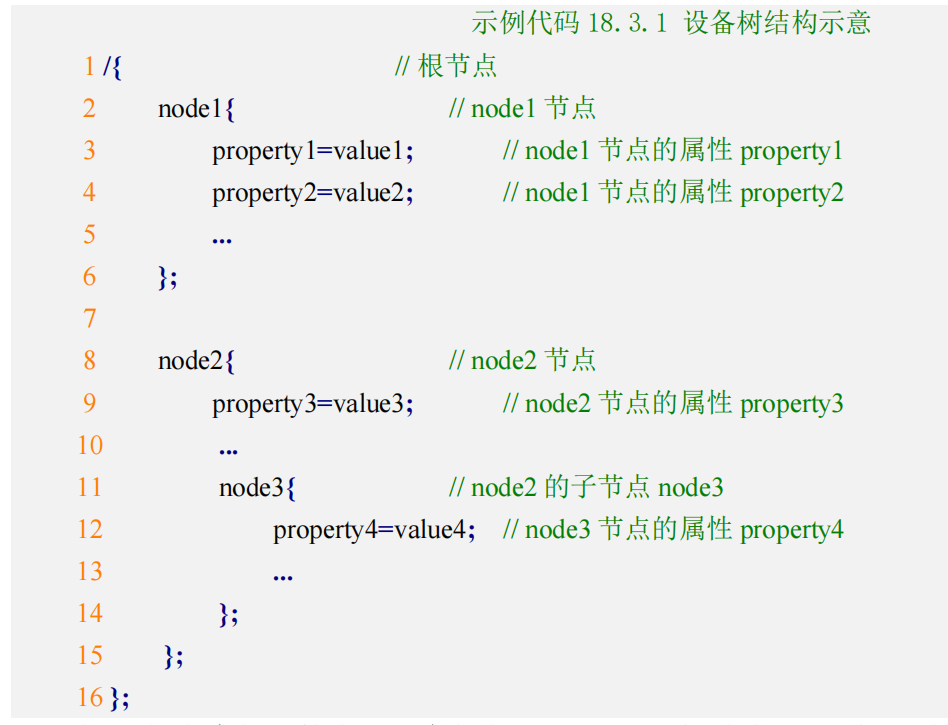

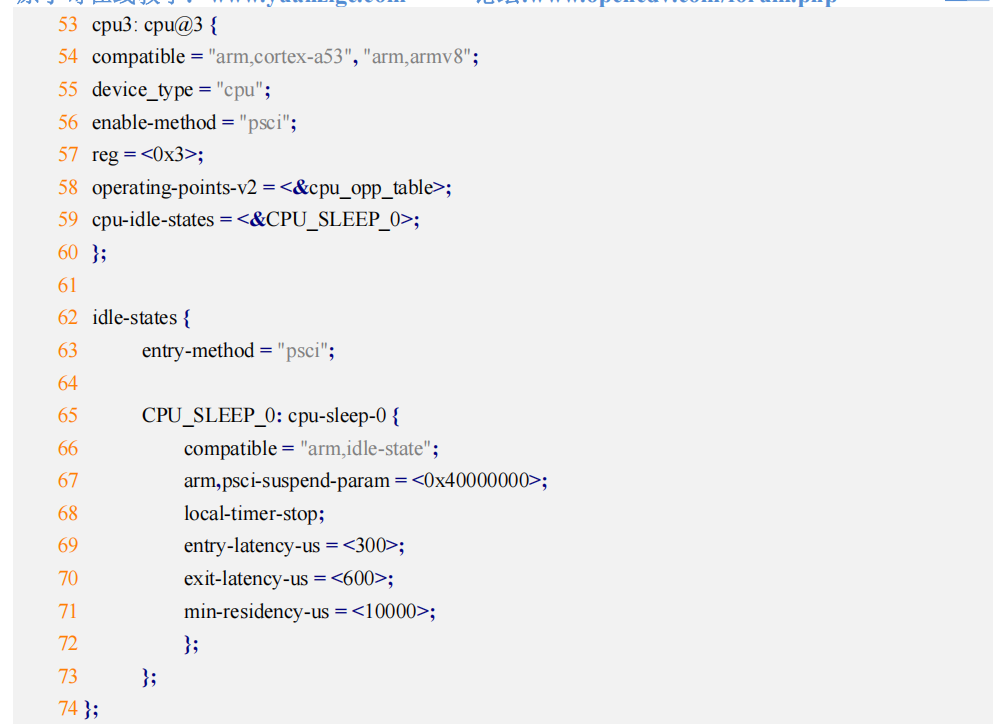

3.4.设备树结构特征
（1）一个 device tree 文件中只有一个 root node（根节点）（2）除了 root node，每个 node 都只有一个 parent node（父节点）（3）一般来说，开发板上的每一个设备都能够对应到设备树中的一个 node（4）每个 node 中包含了若干的 property-value（键-值对，当然也可以没有 value） 来描述该 node 的一些特性（5）每个 node 都有自己的 node name（节点名字）（6）node 之间可以是平行关系，也可以嵌套成父子关系，这样就可以很方便的描 述设备间的关系

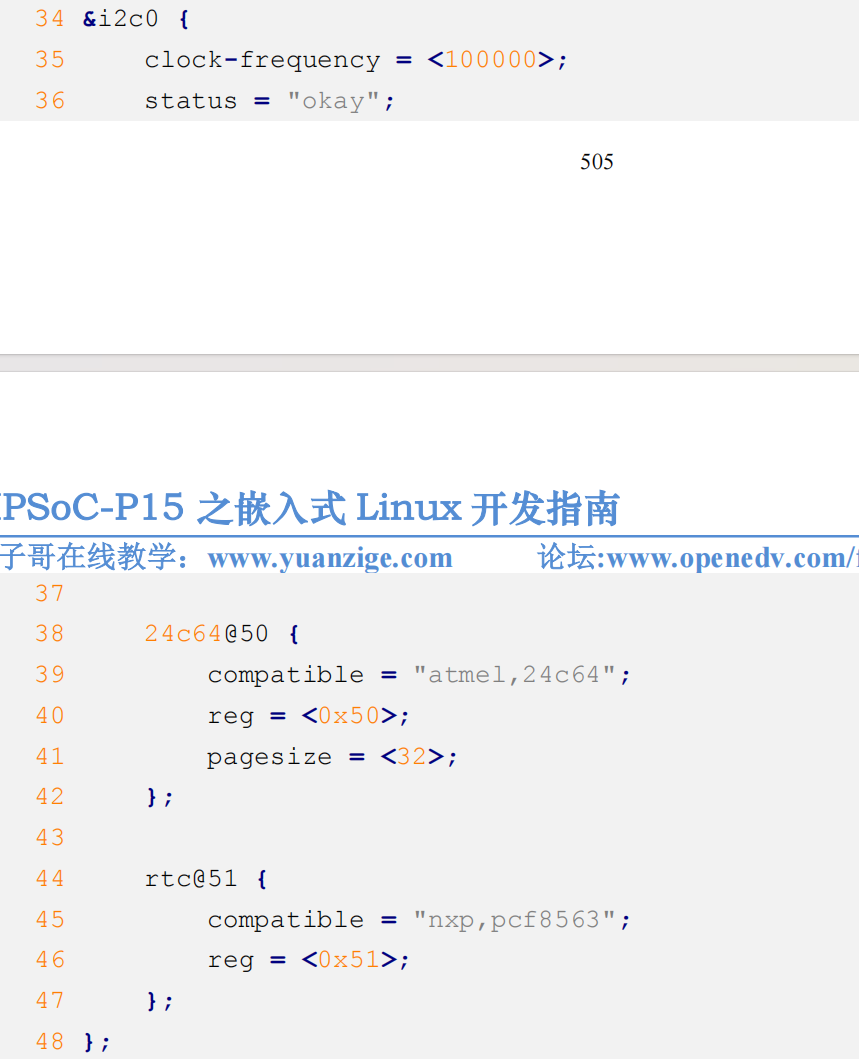

解释：例如 node2 表示 ZYNQ PS 的一个 I2C 控制器，而 node3 则表示挂在该 I2C 总线下的某个设备，例如 eeprom、RTC 等。
3.5.设备树节点属性
（1）compatible 属性（"<制造商>，<型号>"）
compatible = "xlnx,xuartps", "cdns,uart-r1p8";
compatible 属性用于将设备和驱动绑定起来，例如该设备首先使用第一个兼容值 （xlnx,xuartps）在 Linux 内核里面查找，看看能不能找到与之匹配的驱动文件，如果没有找到的话就使用第二个兼容值（cdns,uart-r1p8）查找，直到找到或者查找完整个 Linux 内核也没有找到对应的驱动。（一般驱动程序文件都会有一个 OF 匹配表，此 OF 匹配表保存着一些 compatible 值，如果设备树中的节点的 compatible 属性值和 OF 匹配表中的任何一个值相等，那么就表示设备可以使用这个驱动）
（2）model 属性值
model ="Alientek Zynq MPSoC Development Board";
model 属性值是一个字符串描述信息，内核在解析设备树的时候会把这个属性对应的字符串信息打印出来。
（3）status 属性

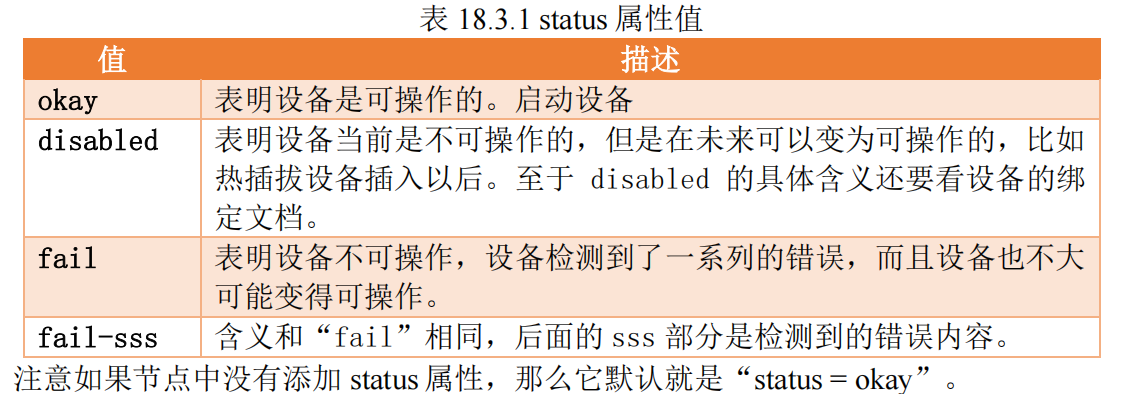

status 标识了设备的状态，使用 status 可以去禁止设备或者启用设备，看下设备树规范中的 status 可选值。
（4），#address-cells 和#size-cells
（5）reg属性
reg 属性的值一般是(address，length)，其中 address 是起始地址，length 是地址长度。
（5）根节点 compatible 属性
针对 Xilinx Zynq MPSoC 系列的板卡，根节点"/"的 compatible 属性内容则为"xlnx，zynqmp"。当我们修改了根节点 compatible 属性内容以后，因为 Linux 内核找不到对应的硬件平台，因此 Linux 内核无法启动。

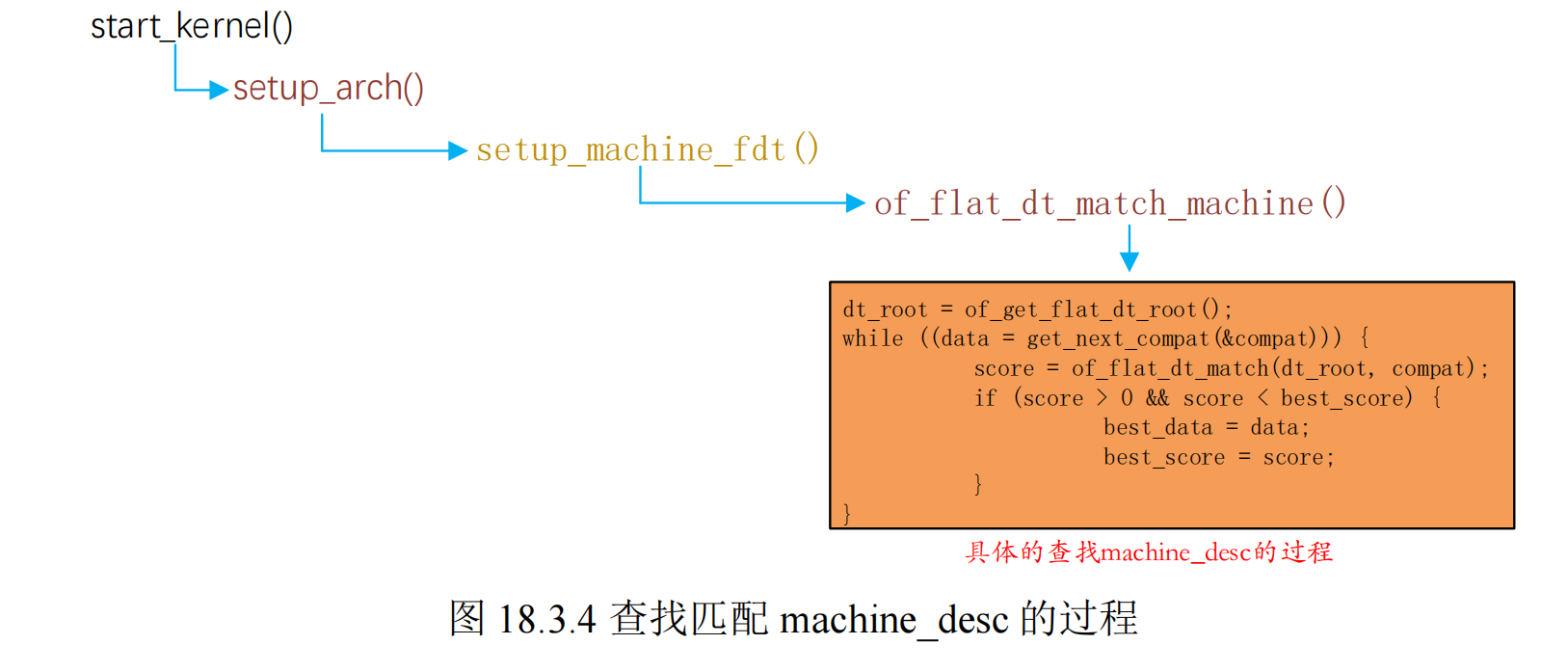

Linux 内核通过根节点 compatible 属性找到对应的 machine_desc 结构体的函数调用过程。
（6）引用节点
节点的命名格式如下所示，引入 label 的目的就是为了方便访问节点，可以直 接通过&label 来访问这个节点。
label:\]node-name\[@unit-address
比如节 点"intc: interrupt-controller@00a01000"，节点 label 是 intc，而节点名字就很长了，为 "interrupt-controller@00a01000"。很明显通过&intc 来访问"interrupt-controller@00a01000" 这个节点要方便很多。
3.6.添加新设备到设备树：
任务：假设在 Zynq7000 系列的开发板上有一个 eeprom 器件（24c64）和一个 rtc 器件（pcf8563），它俩都 是挂在 ZYNQ 的 i2c0 总线下的。那么现在要把这两个设备添加到 i2c0 总线下。
方法：我们需要在 system-user.dtsi 文件中通过 &label 来访问节点完成数据追加的内容如下。
使用"&i2c0"引用i2c0，第 34~48 行就是向 i2c0 节点添加/修改数据，比如 35 的属性"clock-frequency = <100000>" 就表示将 i2c0 的时钟设置为 100KHz，"clock-frequency"就是新添加的属性。 第 36 行，将 status 属性的值由原来的 disabled 改为 okay，这是修改节点的属性值。 第 38~47 行，我们向 i2c0 子节点追加了两个子节点，"24c64@50"和"rtc@51"。
3.7.特殊节点
在根节点"/"中有那么几个特殊的子节点：aliases、chosen 以及 memory。

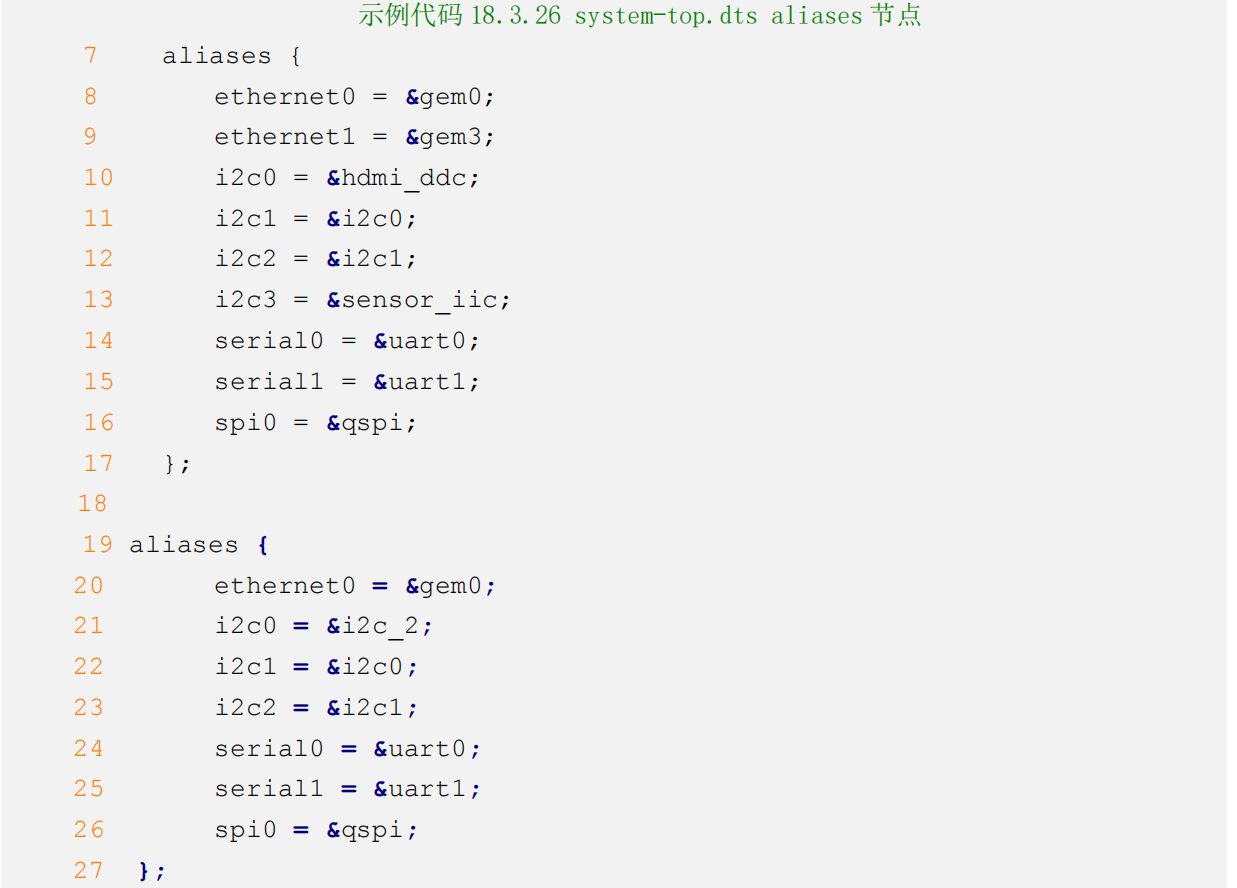

（1）aliases节点
aliases 节点的主要功能就是定义别名，定义别名的目的就是为了方便访问节点。例如前面说到的使用"&label"的方式访问设备树中的节点，而是内核当中方便定位节点，例如在内核中通过 ethernet0 就可以定位到 gem0 节点（&gem0 引用的节点），再例如内核通过 serial0 就可以找到 uart0 节点。

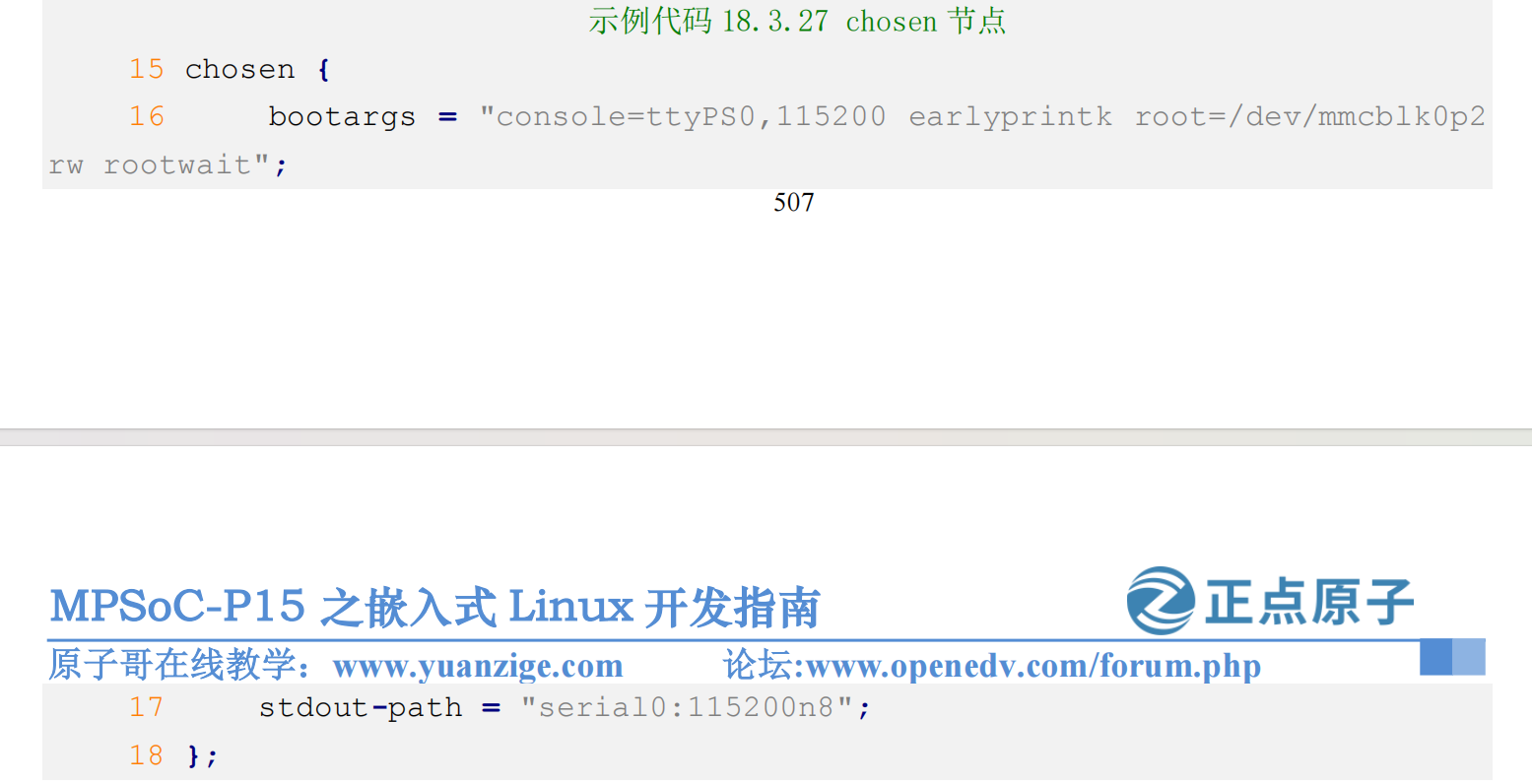

（2）chosen 节点
chosen 节点一般会有两个属性，"bootargs"和"stdout-path"。
在 chosen 节点当中，属性 stdout-path = "serial0:115200n8"，表示标准输出设备使用串
口 serial0，在 system-top.dts 文件当中，serial0 其实是一个别名，指向的就是 uart0；"115200"
则表示串口的波特率为 115200，"n"表示无校验位，"8"则表示有 8 位数据位。

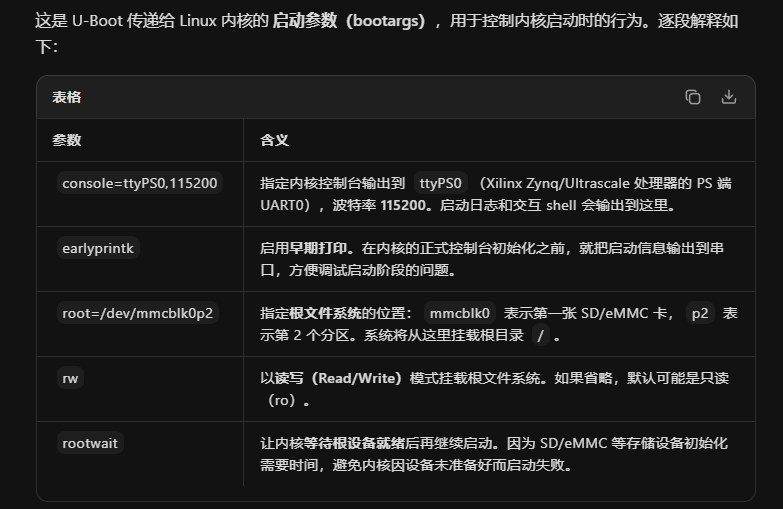

console=ttyPS0,115200，ttyPS0 其实指的就是根文件系统下的/dev/ttyPS0 这个设备文
件，那么它对应的硬件设备其实就是板子的 uart0，root就是指定根文件系统路径。
对于我们使用这个 U-Boot 来说，它并没有定义 bootargs 环境变量，所以使用的就是内核设备树 chosen 节点下的 bootargs 属性，也就是说 U-Boot 的环境变量 bootargs 拥有最高的优先级。U-Boot 的 bootcmd 命令最终会执行 bootz 命令，而 bootz命令启动 Linux 内核的时候会运行 do_bootm_linux 函数，do_bootm_linux 函数会通过一系列复杂的调用，最终通过 fdt_chosen 函数在内核设备树chosen 节点中添加 bootargs 属性。

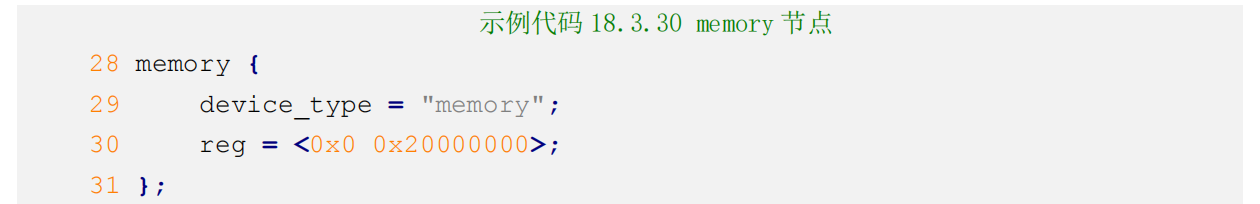

（3）memory 节点
memory 节点描述了系统内存的基地址以及系统内存大小，"reg = <0x0 0x20000000>"
就表示系统内存的起始地址为 0x0，大小为 0x20000000，也就是 512MB，该节点一般只有这
两个属性，device_type 属性的值固定为"memory"。
3.8 设备树在系统中的体现
Linux 内核启动的时候会解析设备树中各个节点的信息，并且在根文件系统的
/proc/device-tree 目录下根据节点名字创建不同文件夹。
3.9 设备树详细文档
：Linux 源码目录/Documentation/devicetree/bindings
3.10设备树常见of操作函数
设备都是以节点的形式"挂"到设备树上的，因此要想获取这个设备的属性信息，必须
先获取到这个设备的节点。Linux 内核使用 device_node 结构体来描述一个节点，此结构体定
义在文件 include/linux/of.h 中，定义如下
示例代码 24.8.1.1 device_node 节点
49 struct device_node {
50 const char *name;
/* 节点名字 */
51 const char *type;
/* 设备类型 */
52 phandle phandle;
53 const char *full_name;
/* 节点全名 */
54 struct fwnode_handle fwnode;
55
56 struct property *properties;
/* 属性 */
57 struct property *deadprops;
/* removed 属性 */
58 struct device_node *parent;
/* 父节点 */
59 struct device_node *child;
/* 子节点 */
60 struct device_node *sibling;
61 struct kobject kobj;
62 unsigned long _flags;
63 void *data;
64 #if defined(CONFIG_SPARC)
65 const char *path_component_name;
66 unsigned int unique_id;
67 struct of_irq_controller *irq_trans;
68 #endif
69 };
所以在驱动代码中需要定义一个device_node类型的变量。
/* dtsled设备结构体 */struct dtsled_dev{
dev_t devid; /* 设备号 */
struct cdev cdev; /* cdev */
struct class *class; /* 类 */
struct device *device; /* 设备 */
int major; /* 主设备号 */
int minor; /* 次设备号 */
struct device_node *nd; /* 设备节点 */
};
static struct dtsled_dev dtsled; /* led设备 */

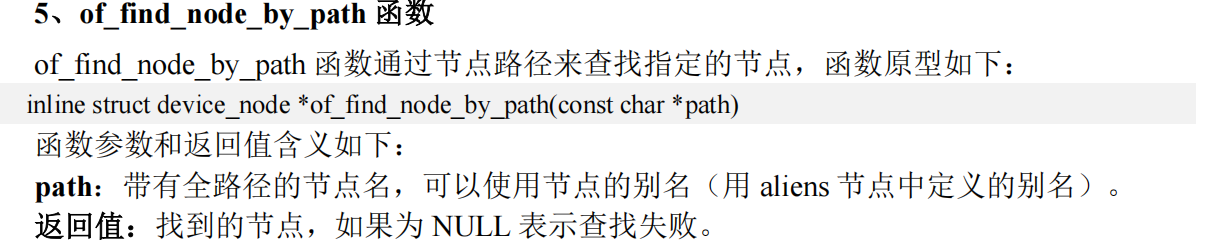

3.10.1 of_find_node_by_path****函数
例子：dtsled.nd = of_find_node_by_path("/led");

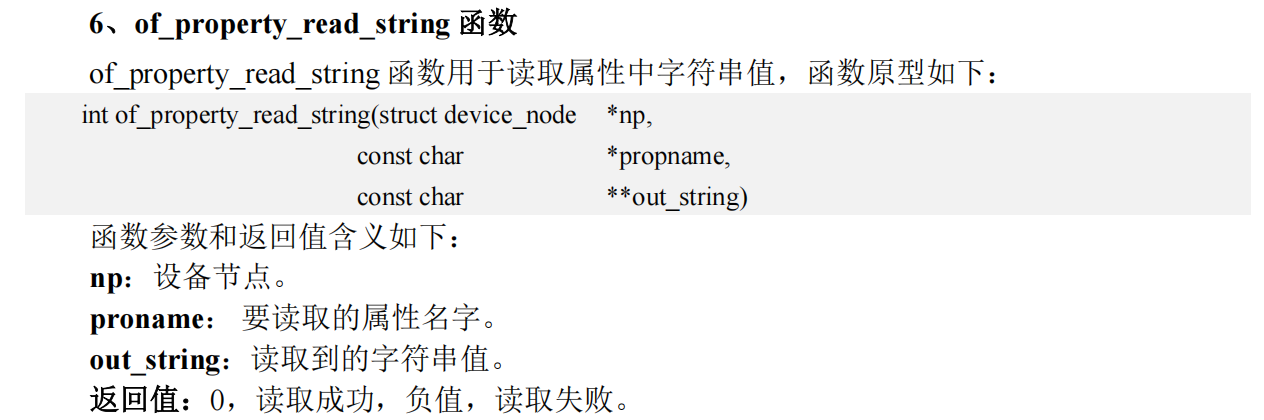

3.10.2 of_property_read_string****函数
例1：ret = of_property_read_string(dtsled.nd, "status", &str);
if(!ret) {
if(strcmp(str, "okay"))
return -EINVAL;
}
例2：ret = of_property_read_string(dtsled.nd, "compatible", &str);
if(0 > ret)return -EINVAL;
if(strcmp(str, "alientek,led"))
return -EINVAL;

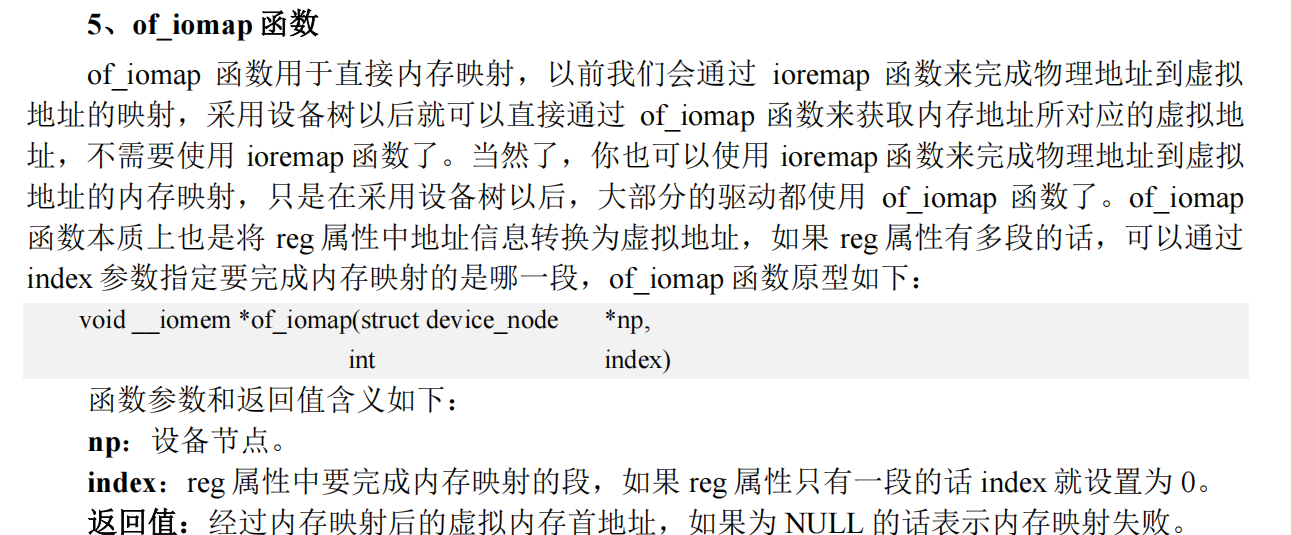

3.10.3 of_iomap函数
例子
static inline void led_ioremap(void)
{
data_addr = of_iomap(dtsled.nd, 0);
dirm_addr = of_iomap(dtsled.nd, 1);
outen_addr = of_iomap(dtsled.nd, 2);
intdis_addr = of_iomap(dtsled.nd, 3);
aper_clk_ctrl_addr = of_iomap(dtsled.nd, 4);
}
第4章.设备树下LED驱动实验
（1）优势：原先"在驱动文件 newchrled.c 中定义有关寄存器物理地址，然后使用 io_remap 函数进行内存映射，得到对应的虚拟地址，最后操作寄存器对应的虚拟地址完成对 GPIO 的初始化"，本章我们在"新字符设备驱动实验"基础上完成，本章我 们使用设备树来向 Linux 内核传递相关的寄存器物理地址，Linux 驱动文件使用上一章讲解的 OF 函数从设备树中获取所需的属性值，然后使用获取到的属性值来初始化相关的 IO。
（2）添加LED这个设备对应的设备树节点，打开 linux 内核源码目录下的arch/arm64/boot/dts/xilinx/system-user.dtsi 文件，在根节点"/"下创建一个名为"led"的子节点
led**{**
compatible**="alientek,led";**
status**="okay";**
default**-state="on";**
reg = <0x0 0XFF0A0044 0x0 0x4
0x0 0XFF0A0244 0x0 0x4
0x0 0XFF0A0248 0x0 0x4
0x0 0XFF0A0254 0x0 0x4
0x0 0XFF5E00AC 0x0 0x4>;
};
因为MPsoc是64位，所以前面的0x0是补了32个0。
(3)驱动代码编写（基于newchrled.c）
添加1：在设备结构体 dtsled_dev 中添加了成员变量 nd，nd 是 device_node 结构体类型指针，表示设备节点。如果我们要读取设备树某个节点的属性值，首先要先得到这个节点，一般在设备结构体中添加 device_node 指针变量来存放这个节点。
struct dtsled_dev{
dev_t devid; /* 设备号 */
struct cdev cdev; /* cdev */
struct class *class; /* 类 */
struct device *device; /* 设备 */
int major; /* 主设备号 */
int minor; /* 次设备号 */
struct device_node *nd; /* 设备节点 */
};
static struct dtsled_dev dtsled; /* led设备 */
修改1：通过使用 of_iomap 函数替换之前使用 ioremap 函数来实现物理地址到虚拟地址的映射，它能够直接解析给定节点的 reg 属性，并将 reg 属性中存放的物理地址和长度进行映射，使用不同的下标依次对 reg 数组中记录的不同组"物理地址-长度"地址空间进行映射。
static inline void led_ioremap(void)
{
data_addr = of_iomap(dtsled.nd, 0);
dirm_addr = of_iomap(dtsled.nd, 1);
outen_addr = of_iomap(dtsled.nd, 2);
intdis_addr = of_iomap(dtsled.nd, 3);
aper_clk_ctrl_addr = of_iomap(dtsled.nd, 4);
}
添加2：设备相关代码：
（1）通过 of_find_node_by_path 函数获取设备树根节点下的 led 节点
（2）通过 of_property_read_string 函数获取 led 节点的"status"属性的内容
（3）通过 of_property_read_string 函数获取 led 节点的"compatible"属性的内容
（4）通过 of_property_read_string 函数获取 led 节点的"default-state"属性的内容
/* 1.寄存器地址映射 *///根据路径获取设备节点
dtsled.nd = of_find_node_by_path("/led");
if(NULL == dtsled.nd) {
printk(KERN_ERR "led node can not found!\r\n");
return -EINVAL;
}
/* 2.读取 status 属性 */
ret = of_property_read_string(dtsled.nd, "status", &str);
if(!ret) {
if(strcmp(str, "okay"))
return -EINVAL;
}
/* 3、获取 compatible 属性值并进行匹配 */
ret = of_property_read_string(dtsled.nd, "compatible", &str);
if(0 > ret)
return -EINVAL;
if(strcmp(str, "alientek,led"))
return -EINVAL;
printk(KERN_ERR "led device matching successful!\r\n");
//适应设备树中设置的初始状态
ret = of_property_read_string(dtsled.nd, "default-state", &str);
if(!ret){
if(!strcmp(str, "on"))
val |= (0x1U << 12);
else
val &= ~(0x1U << 12);
} else
val &= ~(0x1U << 12);
writel(val, data_addr);
第5章.gpio子系统介绍
（1）内核维护者在内核中设计了一些统一管控系统资源的体系（gpio子系统，input子系统等），这些体系让内核能够对系统 资源在各个驱动之间的使用统一协调和分配，保证整个内核的稳定健康运行。例如系统中所有的 GPIO 就属于系统资源，每个驱动模块如果要使用某个 GPIO 就要先调用特殊的接口先申请，申请到后使用，使用完后要释放 。又譬如中断号也是一种资源，驱动在使用前也必须去 申请，只能申请成功之后才能使用，否则不能使用。
（2）gpio 子系统是 linux 内核当中用于管理 GPIO 资源的一套系统，它提供了很多 GPIO 相关的 API 接口。驱动程序中使用 GPIO 之前需要向 gpio 子系统申请，申请成功之后才可以使用，例如设置 GPIO 的输入、输出方向，设置 GPIO 输出高或低电平、读取 GPIO 输入电平等等。（本质是：寄存器开发------>库函数开发）
（3）设备树中的gpio信息
在zynqmp.dtsi，在里面找到如下所示内容：gpio 节点信息描述了 ZYNQ MPSoC 器件 PS GPIO 控制器的所有信息。
示例代码 20.1.2 gpio0 节点
648 gpio**:gpio@ff0a0000 {
649 compatible ="xlnx,zynqmp-gpio-1.0";**
650 status ="disabled";
651 #gpio**-cells = <0x2>;
652 interrupt-parent = <&gic>;
653 interrupts = <0 16 4>;
654 interrupt-controller;**
655 #interrupt**-cells = <2>;
656 reg = <0x0 0xff0a0000 0x0 0x1000>;
657 gpio-controller;**
658 power**-domains = <&zynqmp_firmware 46>;
659 };
"#gpio-cells"属性和"#address-cells"类似，在 gpio 节点中#gpio-cells 的值等于 0x2，表示一共有两个 cell，大家可以这样理解，使用 gpio 的时候，需要传递 2 个参数过去，第一个参数为 GPIO 编号，比如"&gpio 38"就表示 GPIO MIO38。第二个参数表示GPIO 极 性 ， 如 果 为0(GPIO_ACTIVE_HIGH) 的 话 表 示 高 电 平 有 效 ， 如 果 为1(GPIO_ACTIVE_LOW)的话表示低电平有效。所以在 led 节点中"led-gpio = <&gpio 38 GPIO_ACTIVE_HIGH>;"就表示使用了 GPIOBank1 MIO38 这个管脚，并且是高电平有效。
gpio-controller;表示 gpio 节点是个 GPIO 控制器，表示这个节点对应驱动程序是 gpio 驱动。
示例代码的gpio信息如下（我个人感觉下面的gpios和上文说的led-gpio是一个意思）
示例代码 20.1.1 gpio 信息
11 gpio-led0 {
12 label ="PS_LED0";**
13 gpios = <&gpio 38 GPIO_ACTIVE_HIGH>;
14 linux**,default-trigger ="timer";**
15 };
......
41 gpio**-key1 {
42 label ="PS_KEY0";**
43 gpios = <&gpio 40 GPIO_ACTIVE_LOW>;
44 linux**,**code = <KEY_UP>;
45 };
1.gpio子系统的API函数

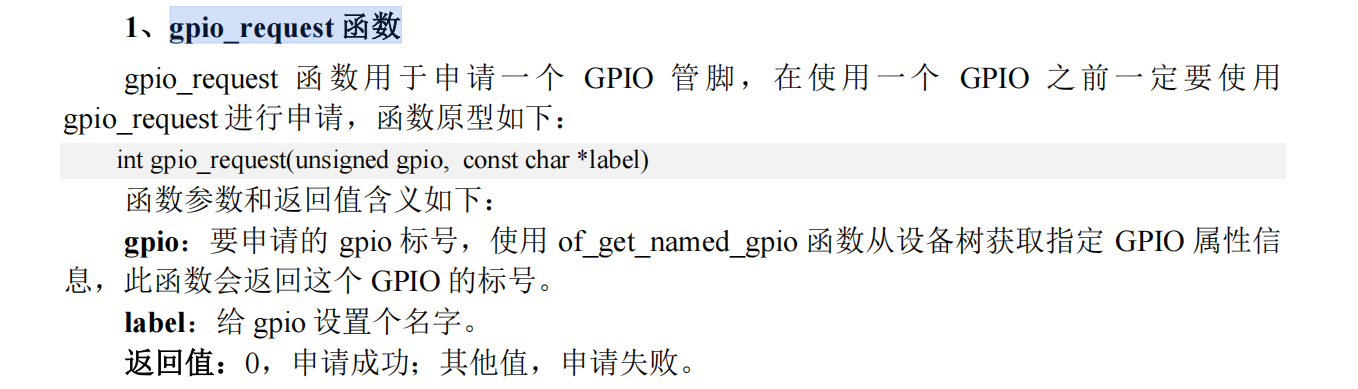

1.1gpio_request****函数
例子：
/* 4.获取设备树中的led-gpio属性，得到LED所使用的GPIO编号 */
gpioled.led_gpio = of_get_named_gpio(gpioled.nd, "led-gpio", 0);
if(!gpio_is_valid(gpioled.led_gpio)) {
printk(KERN_ERR "gpioled: Failed to get led-gpio\n");
return -EINVAL;
}
printk(KERN_INFO "gpioled: led-gpio num = %d\r\n", gpioled.led_gpio);
/* 5.向gpio子系统申请使用GPIO */
ret = gpio_request(gpioled.led_gpio, "LED-GPIO");
if (ret) {
printk(KERN_ERR "gpioled: Failed to request led-gpio\n");
return ret;
}

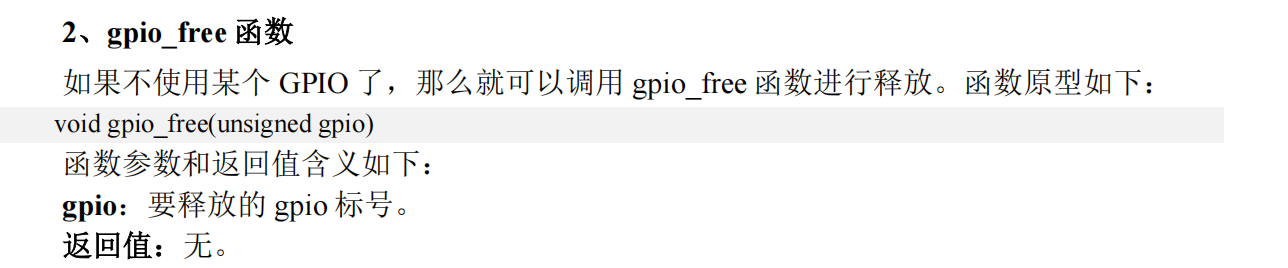

1.2 gpio_free****函数
/* 释放GPIO */
gpio_free(gpioled.led_gpio);

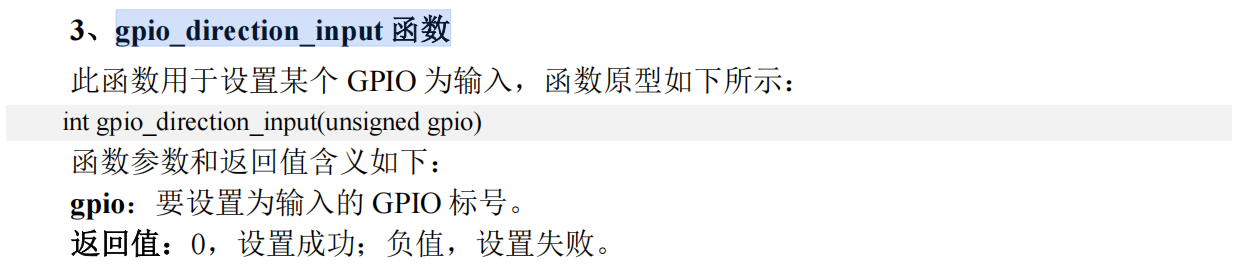

1.3 gpio_direction_input****函数

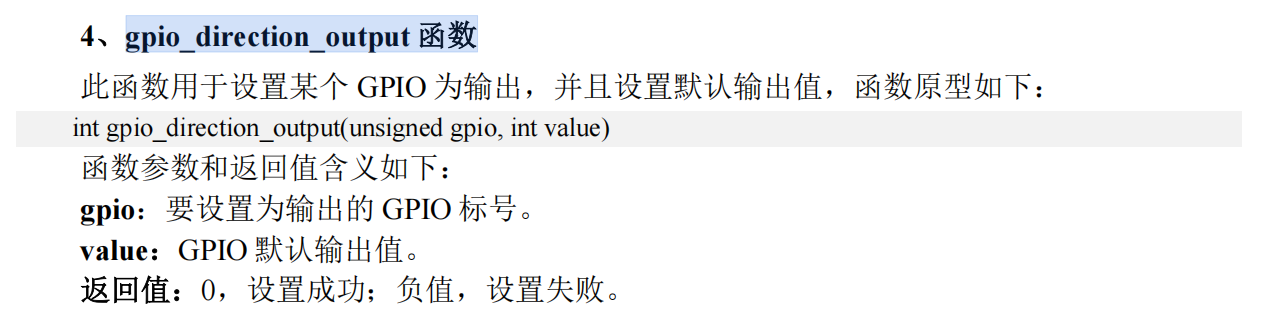

1.4 gpio_direction_output****函数
/* 6.将led gpio管脚设置为输出模式 */
gpio_direction_output(gpioled.led_gpio, 0);

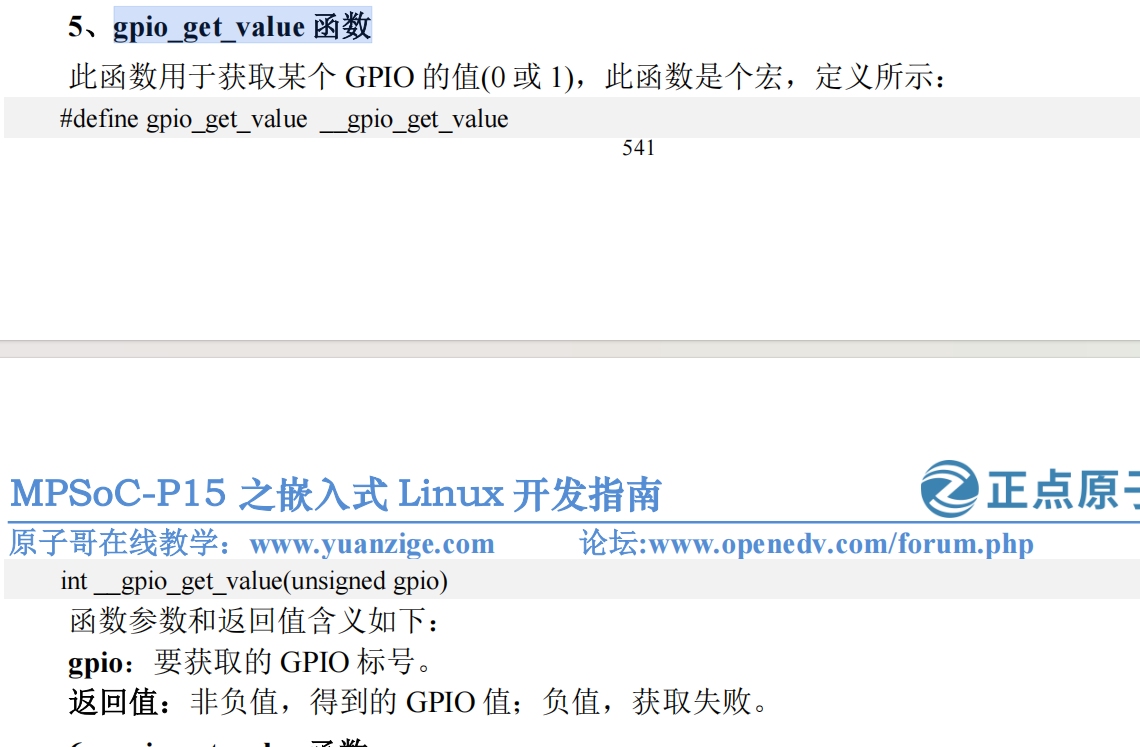

1.5 gpio_get_value****函数

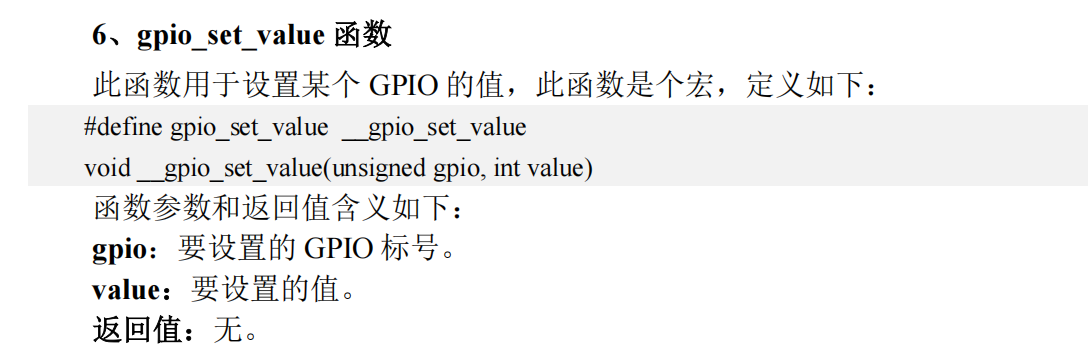

1.6 gpio_set_value****函数
/* 7.初始化LED的默认状态 */
ret = of_property_read_string(gpioled.nd, "default-state", &str);
if(!ret) {
if (!strcmp(str, "on"))
gpio_set_value(gpioled.led_gpio, 1);
else
gpio_set_value(gpioled.led_gpio, 0);
} else
gpio_set_value(gpioled.led_gpio, 0);
2.gpio相关of函数

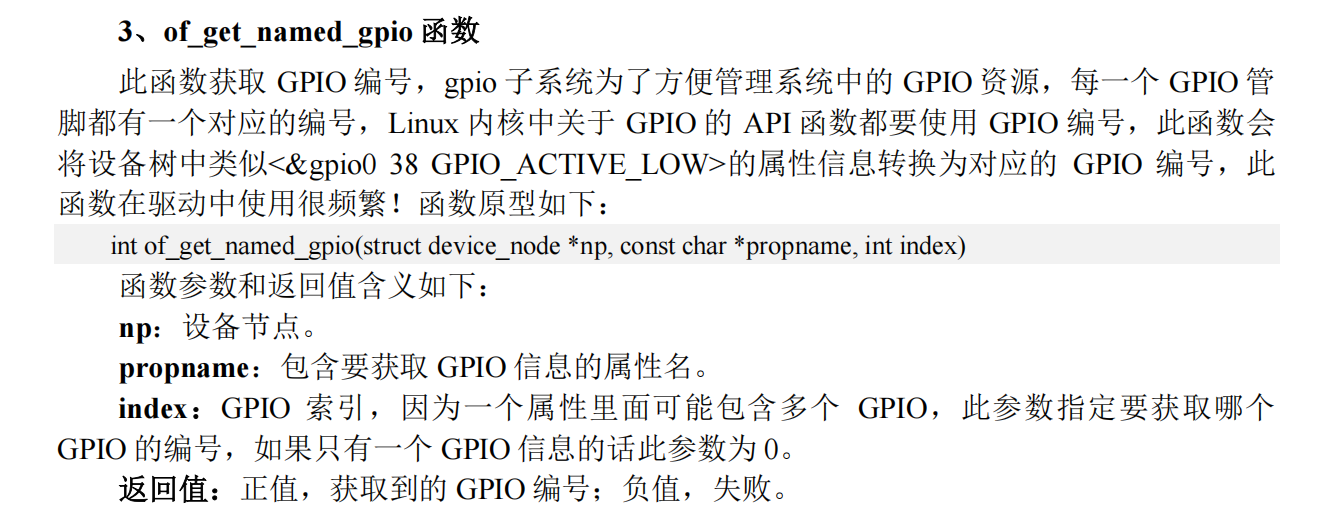

2.1 of_get_named_gpio函数
获取设备树中的led-gpio属性，得到LED所使用的GPIO编号。
例子：gpioled.led_gpio = of_get_named_gpio(gpioled.nd, "led-gpio", 0);
第6章.gpio子系统下的LED实验
（1）我们在 dtsled.c 驱动代码中获取到了 GPIO 有关寄存器物理地址，然 后使用 of_iomap 函数进行内存映射，得到对应的虚拟地址，最后操作寄存器对应的虚拟地址 完成对 GPIO 的初始化，但本质上还是跟裸机没啥区别，还非常的麻烦。所以本章就带大家 完成一个 gpio 子系统下的 led 驱动程序。
（2）本章实验重点内容如下：
1、修改第十九章创建的 led 节点，在节点中指定 led 使用的 GPIO。
2、去掉 led 节点中的 reg 属性，因为不需要用到了。
3、在第十九章驱动实验的基础上修改驱动代码，获取设备树中传入的 gpio，调用 gpio
子系统提供的接口函数对 gpio 进行操控。
（3）修改设备树：打开 linux 内核源码目录下的 arch/arm64/boot/dts/xilinx/system-user.dtsi 文件，对 led 节点内容进行修改，去掉之前 reg 属性，添加 led-gpio 节点指定 LED 所使用的 GPIO 管脚。
1 #define GPIO_ACTIVE_HIGH 0
2 #define GPIO_ACTIVE_LOW 1
......
19 led**{**
20 compatible**="alientek,led";**
21 status**="okay";**
22 default**-state="on";**
23
24 led**-**gpio = <&gpio 38 GPIO_ACTIVE_HIGH>;
25 };
(4)修改驱动代码：
第 26 行，使用 include 包含 of_gpio.h 头文件，因为我们的代码中使用到了与 gpio 相关的
OF 函数。
第 28~29 行，定义 led 设备的设备号数量以及 led 设备的名字。
第 32~41 行，定义了 struct gpioled_dev 结构体，在第十九章的基础上加入 led_gpio 用来
表示 GPIO 的编号。
第 80~98 行，使用 gpio_set_value 函数替代第十九章直接操作 GPIO 寄存器的做法，那么
这个函数我们在前面一张给大家介绍过了。
第 125~129 行，跟之前是一样的，从设备树中获取 led 节点，包括后面读取"status"属
性以及"compatible"属性。
第 153~157 行，重点在这里，使用 of_get_named_gpio 函数获取设备树中 led 节点指定的
gpio 管脚，得到一个 GPIO 编号，那么这个编号是 linux 内核 GPIO 子系统对 gpio 的编号，一
个编号就对应一个 gpio，那么我们这里得到的这个编号就对应设备树中 led-gpio 指定的那个
管脚（gpio_38---MIO38）。得到 GPIO 编号之后使用 gpio_is_valid 函数判断编号是否是有效
编号。
第 162~166 行，通过 gpio_request 函数去申请对该 gpio 管脚的使用权。
第 169 行，通过 gpio_direction_output 函数将 gpio 设置为输出模式。
第 172~179 行，根据 led 节点的"default-state"属性初始化 LED 的状态，使用
gpio_set_value 函数设置 gpio 输出高或低电平。
后面跟第十九章就是一样的，需要注意的是，第 240~256 行，驱动模块的出口函数中一
定要把申请的 gpio 管脚给释放，通过 gpio_free 函数释放 gpio。
#include <linux/types.h>
#include <linux/kernel.h>
#include <linux/delay.h>
#include <linux/ide.h>
#include <linux/init.h>
#include <linux/module.h>
#include <linux/errno.h>
#include <linux/gpio.h>
/* #include <asm/mach/map.h> */
#include <asm/uaccess.h>
#include <asm/io.h>
#include <linux/cdev.h>
#include <linux/of.h>
#include <linux/of_address.h>
#include <linux/of_gpio.h>
#define GPIOLED_CNT 1 /* 设备号个数 */
#define GPIOLED_NAME "gpioled" /* 名字 */
/* dtsled设备结构体 */
struct gpioled_dev {
dev_t devid; /* 设备号 */
struct cdev cdev; /* cdev */
struct class *class; /* 类 */
struct device *device; /* 设备 */
int major; /* 主设备号 */
int minor; /* 次设备号 */
struct device_node *nd; /* 设备节点 */
int led_gpio; /* LED所使用的GPIO编号 */
};
static struct gpioled_dev gpioled; /* led设备 */
/*
* @description : 打开设备
* @param -- inode : 传递给驱动的inode
* @param - filp : 设备文件，file结构体有个叫做private_data的成员变量
* 一般在open的时候将private_data指向设备结构体。
* @return : 0 成功;其他 失败
*/
static int led_open(struct inode *inode, struct file *filp)
{
filp->private_data = &gpioled; /* 设置私有数据 */
return 0;
}
/*
* @description : 从设备读取数据
* @param - filp : 要打开的设备文件(文件描述符)
* @param - buf : 返回给用户空间的数据缓冲区
* @param - cnt : 要读取的数据长度
* @param - offt : 相对于文件首地址的偏移
* @return : 读取的字节数，如果为负值，表示读取失败
*/
static ssize_t led_read(struct file *filp, char __user *buf,
size_t cnt, loff_t *offt)
{
return 0;
}
/*
* @description : 向设备写数据
* @param - filp : 设备文件，表示打开的文件描述符
* @param - buf : 要写给设备写入的数据
* @param - cnt : 要写入的数据长度
* @param - offt : 相对于文件首地址的偏移
* @return : 写入的字节数，如果为负值，表示写入失败
*/
static ssize_t led_write(struct file *filp, const char __user *buf,
size_t cnt, loff_t *offt)
{
int ret;
char kern_buf[1];
ret = copy_from_user(kern_buf, buf, cnt); // 得到应用层传递过来的数据
if(0 > ret) {
printk(KERN_ERR "kernel write failed!\r\n");
return -EFAULT;
}
if (0 == kern_buf[0])
gpio_set_value(gpioled.led_gpio, 0); // 如果传递过来的数据是0则关闭led
else if (1 == kern_buf[0])
gpio_set_value(gpioled.led_gpio, 1); // 如果传递过来的数据是1则点亮led
return 0;
}
/*
* @description : 关闭/释放设备
* @param -- filp : 要关闭的设备文件(文件描述符)
* @return : 0 成功;其他 失败
*/
static int led_release(struct inode *inode, struct file *filp)
{
return 0;
}
/* 设备操作函数 */
static struct file_operations gpioled_fops = {
.owner = THIS_MODULE,
.open = led_open,
.read = led_read,
.write = led_write,
.release = led_release,
};
static int __init led_init(void)
{
const char *str;
int ret;
/* 1.获取led设备节点 */
gpioled.nd = of_find_node_by_path("/led");
if(NULL == gpioled.nd) {
printk(KERN_ERR "gpioled: Failed to get /led node\n");
return -EINVAL;
}
/* 2.读取status属性 */
ret = of_property_read_string(gpioled.nd, "status", &str);
if(!ret) {
if (strcmp(str, "okay"))
return -EINVAL;
}
/* 3、获取compatible属性值并进行匹配 */
ret = of_property_read_string(gpioled.nd, "compatible", &str);
if(0 > ret) {
printk(KERN_ERR "gpioled: Failed to get compatible property\n");
return ret;
}
if (strcmp(str, "alientek,led")) {
printk(KERN_ERR "gpioled: Compatible match failed\n");
return -EINVAL;
}
printk(KERN_INFO "gpioled: device matching successful!\r\n");
/* 4.获取设备树中的led-gpio属性，得到LED所使用的GPIO编号 */
gpioled.led_gpio = of_get_named_gpio(gpioled.nd, "led-gpio", 0);
if(!gpio_is_valid(gpioled.led_gpio)) {
printk(KERN_ERR "gpioled: Failed to get led-gpio\n");
return -EINVAL;
}
printk(KERN_INFO "gpioled: led-gpio num = %d\r\n", gpioled.led_gpio);
/* 5.向gpio子系统申请使用GPIO */
ret = gpio_request(gpioled.led_gpio, "LED-GPIO");
if (ret) {
printk(KERN_ERR "gpioled: Failed to request led-gpio\n");
return ret;
}
/* 6.将led gpio管脚设置为输出模式 */
gpio_direction_output(gpioled.led_gpio, 0);
/* 7.初始化LED的默认状态 */
ret = of_property_read_string(gpioled.nd, "default-state", &str);
if(!ret) {
if (!strcmp(str, "on"))
gpio_set_value(gpioled.led_gpio, 1);
else
gpio_set_value(gpioled.led_gpio, 0);
} else
gpio_set_value(gpioled.led_gpio, 0);
/* 8.注册字符设备驱动 */
/* 创建设备号 */
if (gpioled.major) {
gpioled.devid = MKDEV(gpioled.major, 0);
ret = register_chrdev_region(gpioled.devid, GPIOLED_CNT, GPIOLED_NAME);
if (ret)
goto out1;
} else {
ret = alloc_chrdev_region(&gpioled.devid, 0, GPIOLED_CNT, GPIOLED_NAME);
if (ret)
goto out1;
gpioled.major = MAJOR(gpioled.devid);
gpioled.minor = MINOR(gpioled.devid);
}
printk("gpioled: major=%d,minor=%d\r\n",gpioled.major, gpioled.minor);
/* 初始化cdev */
gpioled.cdev.owner = THIS_MODULE;
cdev_init(&gpioled.cdev, &gpioled_fops);
/* 添加一个cdev */
ret = cdev_add(&gpioled.cdev, gpioled.devid, GPIOLED_CNT);
if (ret)
goto out2;
/* 创建类 */
gpioled.class = class_create(THIS_MODULE, GPIOLED_NAME);
if (IS_ERR(gpioled.class)) {
ret = PTR_ERR(gpioled.class);
goto out3;
}
/* 创建设备 */
gpioled.device = device_create(gpioled.class, NULL,
gpioled.devid, NULL, GPIOLED_NAME);
if (IS_ERR(gpioled.device)) {
ret = PTR_ERR(gpioled.device);
goto out4;
}
return 0;
out4:
class_destroy(gpioled.class);
out3:
cdev_del(&gpioled.cdev);
out2:
unregister_chrdev_region(gpioled.devid, GPIOLED_CNT);
out1:
gpio_free(gpioled.led_gpio);
return ret;
}
static void __exit led_exit(void)
{
/* 注销设备 */
device_destroy(gpioled.class, gpioled.devid);
/* 注销类 */
class_destroy(gpioled.class);
/* 删除cdev */
cdev_del(&gpioled.cdev);
/* 注销设备号 */
unregister_chrdev_region(gpioled.devid, GPIOLED_CNT);
/* 释放GPIO */
gpio_free(gpioled.led_gpio);
}
/* 驱动模块入口和出口函数注册 */
module_init(led_init);
module_exit(led_exit);
MODULE_AUTHOR("DengTao <773904075@qq.com>");
MODULE_DESCRIPTION("Alientek ZYNQ GPIO LED Driver");
MODULE_LICENSE("GPL");第7章 前六章代码总结
过程："使用老的字符注册函数+手动创建设备节点+物理地址放在驱动代码"
|
|
"使用新的字符驱动函数+使用cdev+主动创建设备节点+物理地址放在驱动代码"
|
|
"使用设备结构体+使用新的字符驱动函数+使用cdev+主动创建设备节点+物理地址放在设备树"
|
|
"除了物理地址放在设备树不同，其他同上，不定义物理地址，使用gpio子系统和相关API函数"
（1）定义设备的结构体，之中包含了需要的私有设备
/* dtsled设备结构体 */
struct gpioled_dev {
dev_t devid; /* 设备号 */
struct cdev cdev; /* cdev */
struct class *class; /* 类 */
struct device *device; /* 设备 */
int major; /* 主设备号 */
int minor; /* 次设备号 */
struct device_node *nd; /* 设备节点 */
int led_gpio; /* LED所使用的GPIO编号 */
};
static struct gpioled_dev gpioled; /* led设备 */
（2）实现open，read，write，release函数
/*
* @description : 打开设备
* @param -- inode : 传递给驱动的inode
* @param - filp : 设备文件，file结构体有个叫做private_data的成员变量
* 一般在open的时候将private_data指向设备结构体。
* @return : 0 成功;其他 失败
*/
static int led_open(struct inode *inode, struct file *filp)
{
filp->private_data = &gpioled; /* 设置私有数据 */
return 0;
}
/*
* @description : 从设备读取数据
* @param - filp : 要打开的设备文件(文件描述符)
* @param - buf : 返回给用户空间的数据缓冲区
* @param - cnt : 要读取的数据长度
* @param - offt : 相对于文件首地址的偏移
* @return : 读取的字节数，如果为负值，表示读取失败
*/
static ssize_t led_read(struct file *filp, char __user *buf,
size_t cnt, loff_t *offt)
{
return 0;
}
/*
* @description : 向设备写数据
* @param - filp : 设备文件，表示打开的文件描述符
* @param - buf : 要写给设备写入的数据
* @param - cnt : 要写入的数据长度
* @param - offt : 相对于文件首地址的偏移
* @return : 写入的字节数，如果为负值，表示写入失败
*/
static ssize_t led_write(struct file *filp, const char __user *buf,
size_t cnt, loff_t *offt)
{
int ret;
char kern_buf1;
ret = copy_from_user(kern_buf, buf, cnt); // 得到应用层传递过来的数据
if(0 > ret) {
printk(KERN_ERR "kernel write failed!\r\n");
return -EFAULT;
}
if (0 == kern_buf0)
gpio_set_value(gpioled.led_gpio, 0); // 如果传递过来的数据是0则关闭led
else if (1 == kern_buf0)
gpio_set_value(gpioled.led_gpio, 1); // 如果传递过来的数据是1则点亮led
return 0;
}
/*
* @description : 关闭/释放设备
* @param -- filp : 要关闭的设备文件(文件描述符)
* @return : 0 成功;其他 失败
*/
static int led_release(struct inode *inode, struct file *filp)
{
return 0;
}
（3）定义设备操作函数
/* 设备操作函数 */
static struct file_operations gpioled_fops = {
.owner = THIS_MODULE,
.open = led_open,
.read = led_read,
.write = led_write,
.release = led_release,
};
（4）驱动模块入口
配置设备树相关：
1.获取led设备节点：gpioled.nd = of_find_node_by_path("/led");
2.读取status属性：ret = of_property_read_string(gpioled.nd, "status", &str);
3.获取compatible属性值并进行匹配：ret = of_property_read_string(gpioled.nd, "compatible", &str);
4.获取设备树中的led-gpio属性，得到LED所使用的GPIO编号：gpioled.led_gpio = of_get_named_gpio(gpioled.nd, "led-gpio", 0);
------》使用gpio子系统配置gpio
1.向gpio子系统申请使用GPIO：ret = gpio_request(gpioled.led_gpio, "LED-GPIO");
2.将led gpio管脚设置为输出模式：gpio_direction_output(gpioled.led_gpio, 0);
3.初始化LED的默认状态：
ret = of_property_read_string(gpioled.nd, "default-state", &str);
if(!ret) {
if (!strcmp(str, "on"))
gpio_set_value(gpioled.led_gpio, 1);
else
gpio_set_value(gpioled.led_gpio, 0);
} else
gpio_set_value(gpioled.led_gpio, 0);
------》创建设备号
if (gpioled.major) {
gpioled.devid = MKDEV(gpioled.major, 0);
ret = register_chrdev_region(gpioled.devid, GPIOLED_CNT, GPIOLED_NAME);
if (ret)
goto out1;
} else {
ret = alloc_chrdev_region(&gpioled.devid, 0, GPIOLED_CNT, GPIOLED_NAME);
if (ret)
goto out1;
gpioled.major = MAJOR(gpioled.devid);
gpioled.minor = MINOR(gpioled.devid);
}
------》注册cdev并添加一个cdev
gpioled.cdev.owner = THIS_MODULE;
cdev_init(&gpioled.cdev, &gpioled_fops);
ret = cdev_add(&gpioled.cdev, gpioled.devid, GPIOLED_CNT);
if (ret)
goto out2;
------》创建类和设备
gpioled.class = class_create(THIS_MODULE, GPIOLED_NAME);
gpioled.device = device_create(gpioled.class, NULL,
gpioled.devid, NULL, GPIOLED_NAME);
------》解决报错
out4:
class_destroy(gpioled.class);
out3:
cdev_del(&gpioled.cdev);
out2:
unregister_chrdev_region(gpioled.devid, GPIOLED_CNT);
out1:
gpio_free(gpioled.led_gpio);
