【操作系统 | 计算机硬件：CPU、内存与 I/O 如何支撑操作系统？】

#

上一篇从裸机程序走到多任务系统，介绍了操作系统为什么需要管理资源，以及进程、上下文、栈和 PCB 这些概念。接下来还需要追问：操作系统毕竟也是软件，它凭什么暂停一个程序、保护另一段内存，又怎样让硬盘和网卡替自己工作？

答案藏在硬件里。CPU 提供执行与特权机制，存储器保存指令和数据，控制器处理设备操作，总线连接各个部件，MMU 则参与地址转换与访问保护。

这篇文章从操作系统的需要出发，认识这些硬件的分工。重点不是记住某一款芯片的全部参数，而是理解：软件提出管理规则，硬件提供执行这些规则的基础机制。

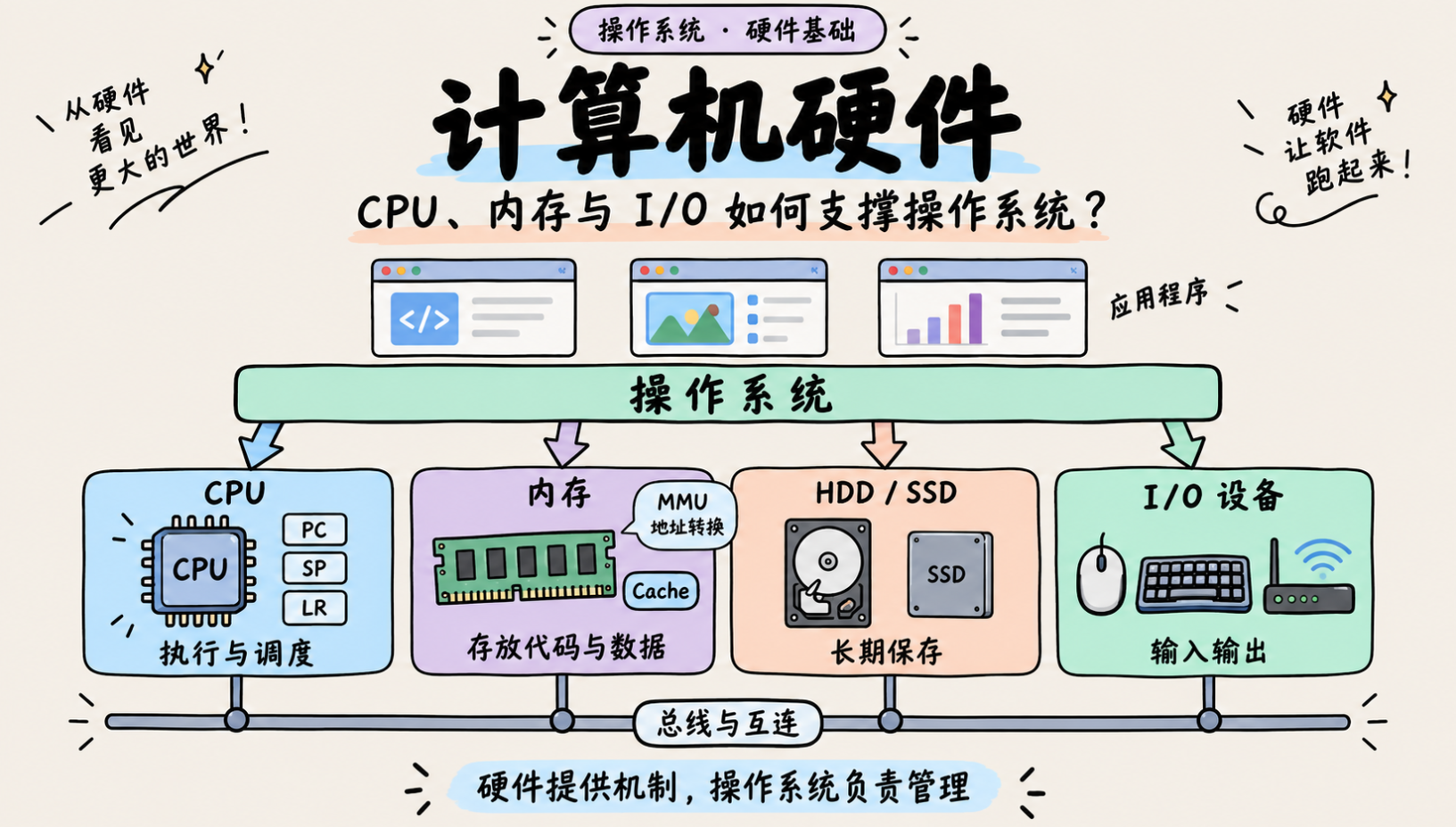

一、先看全景：操作系统到底管理哪些硬件？

一台计算机可以先简化为以下几个部分：

计算机系统
├── CPU：执行指令
├── 主存 RAM：保存运行时的代码和数据
├── 外存 HDD / SSD：长期保存程序和数据
├── I/O 控制器与设备：完成输入、输出和通信
└── 总线与互连：连接上述部件

这里先区分两个容易混淆的词：主存通常指系统运行时使用的内存，磁盘属于外存，不能把磁盘当作主存的一类。 CPU 内部也有寄存器和缓存，其中指令缓存就能保存指令，并不是"CPU 完全不存指令"。

站在操作系统的角度，每种硬件都会引出一组管理问题：

硬件资源	需要回答的问题	对应的操作系统机制
CPU	有限的处理器应该先运行谁，什么时候换人？	进程、线程、调度、上下文切换
主存	空间如何分配，不同程序怎样隔离或共享？	地址空间、虚拟内存、分页等
HDD / SSD	大量数据怎样组织，怎样根据文件名找到内容？	文件系统、块设备管理
I/O 设备	如何发出命令、传输数据、获知操作完成？	驱动、中断、DMA、缓冲等

这些不是四套互不相干的功能。例如，程序读取一个文件，需要文件系统确定数据位置，需要驱动向设备发出请求，需要内存存放结果，还可能因为等待 I/O 而触发任务调度。

因此，学习硬件的目的，是看清操作系统各个模块为什么必须相互配合。

二、CPU 怎样执行程序：寄存器、指令与函数调用

1. CPU 核心、缓存和整颗芯片有什么区别？

谈到"CPU"时，我们有时指执行指令的处理器核心，有时指包含多个核心和其他部件的整颗处理器芯片。阅读硬件框图时，应该先看清边界。

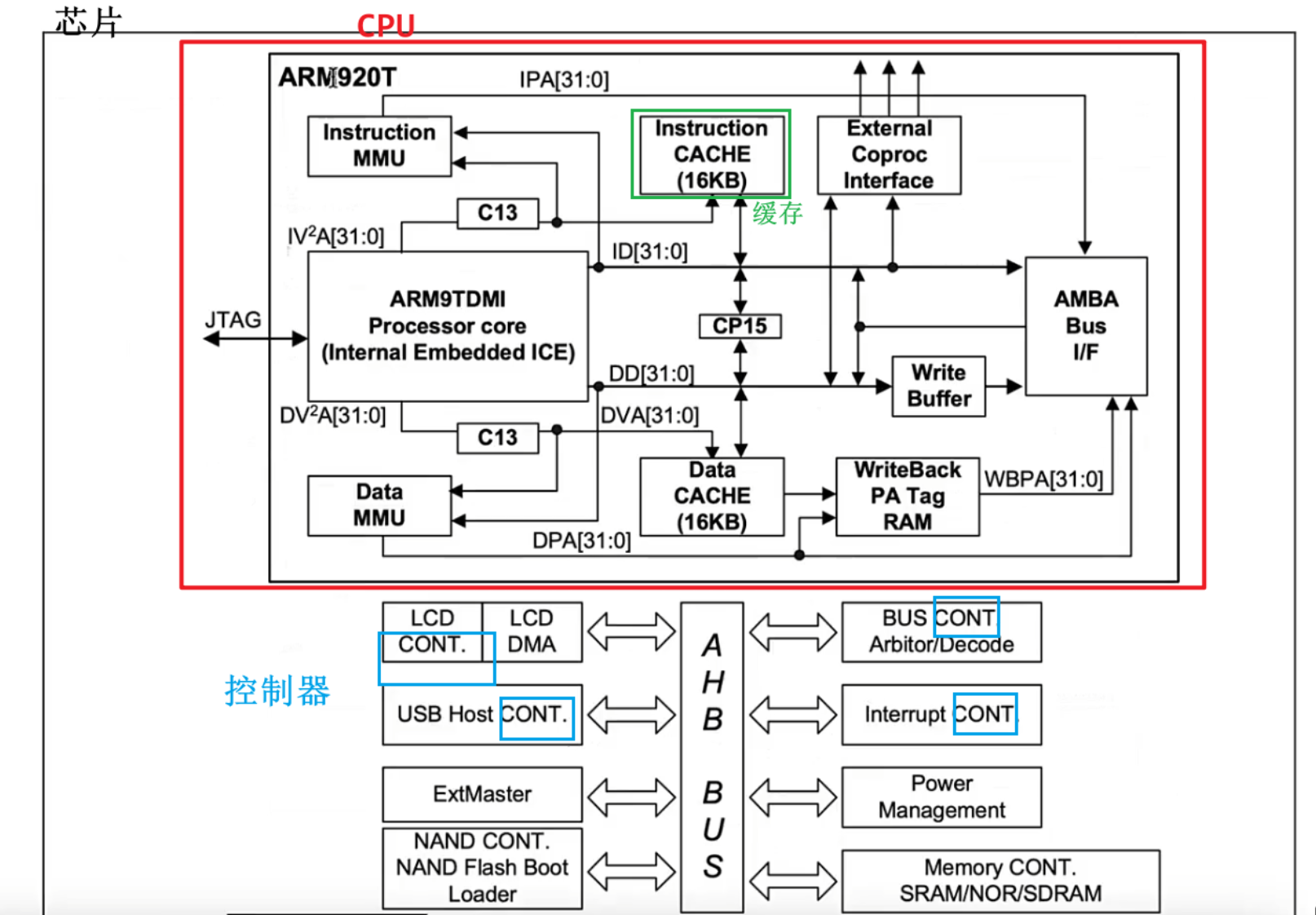

下面是一个带有 ARM920T 的芯片结构示例：

图中既有执行指令的核心，也有指令缓存、数据缓存、MMU 和总线接口；外围还有 LCD、USB、存储器等控制模块。它说明：能够运行系统的芯片，通常不只有一个做加法的计算部件，而是一组相互配合的硬件。

这种把处理器核心和多种控制模块集成起来的设计，常见于 SoC（System on Chip，片上系统）。不同芯片的布局与集成程度不同，不必把这张示例图当作所有计算机的固定结构。

2. 寄存器：保存眼前要用的值

CPU 执行指令时，需要快速取得操作数、地址和控制状态。**寄存器（Register）**就是离执行部件很近的一类存储资源，速度快、容量小，数量由体系结构规定。

以经典 32 位 ARM 为例，可以先认识这些寄存器：

寄存器	常见名称	主要用途
R0～R12	通用寄存器	保存数据、地址、参数或中间结果等
R13	SP，栈指针	指示当前栈位置
R14	LR，链接寄存器	普通函数调用时保存返回位置
R15	PC，程序计数器	与当前指令执行位置及控制流有关
CPSR 等	程序状态寄存器	保存条件标志及相关处理器状态

可以把 PC 理解为"执行到哪里"，SP 理解为"当前调用现场在哪里"，LR 理解为"调用结束以后回哪里"。但这只是帮助入门的概括，PC 的具体读取值、异常返回的地址规则等都与体系结构有关。

还要明确：寄存器可以通过指令直接引用。 比如 ADD R2, R0, R1 就明确指定了三个寄存器。普通加载、存储指令通常使用内存地址，由硬件决定相应数据是否从 Cache 取得，并不是程序每次都指定某个缓存位置。

3. 指令集：CPU 能理解哪些操作？

**指令集体系结构（ISA）**规定了软件能够使用的指令、寄存器、寻址方式和相关执行规则。它既包括计算，也包括数据搬运、跳转和系统控制等内容。

对于 ARM 这类采用加载／存储模型的指令集，可以用下面的示意代码理解一次计算：

; 假设 R3、R4、R5 分别保存 a、b、c 的有效地址
LDR R0, [R3]       ; 从 a 所在地址加载数据
LDR R1, [R4]       ; 从 b 所在地址加载数据
ADD R2, R0, R1     ; 在寄存器之间完成加法
STR R2, [R5]       ; 把结果保存到 c 所在地址

这段代码只说明"加载 → 运算 → 存储"的关系，不是一个完整程序，也不代表编译器一定会按这个顺序生成代码。如果数据已经在寄存器里，就可能不需要重新加载；结果也不一定马上写回内存。

不能把它扩大为"所有 CPU 的运算指令都不允许内存操作数"。例如，x86 的部分运算指令允许使用内存操作数，具体规则需要看对应 ISA。

指令还包括条件比较、分支跳转、原子操作，以及配置系统状态等功能。一些底层操作需要特定指令或编译器内建函数支持，不能仅靠可移植的普通 C 语句完整表达。

4. PC、LR 和 SP 怎样配合函数调用？

假设有这样一段调用关系：

void f1(void)
{
    f2();
    f3();
}

执行到 f2() 时，CPU 不仅要转到 f2，还要保留回到 f1 后继续执行的位置。以 ARM 的普通带链接分支调用为例，可以概括为：

调用 f2：保存返回位置到 LR，跳转到 f2
执行 f2：完成它的工作
返回 f1：利用保存的返回位置继续执行

例如，简单叶子函数可以用 BX LR 返回。但如果 f2() 还要调用 g()，下一次调用就可能改写 LR。为了保留最初的返回位置，函数通常需要先把它保存到栈等合适位置，结束前再恢复。

栈还可以保存局部数据、需要保留的寄存器值，以及按调用约定放在栈上的参数。哪些内容在栈里、哪些在寄存器里，由调用约定和编译结果共同决定。

函数返回并不意味着所有寄存器都恢复原值。 ARM 的 AAPCS32 规定，R0～R3 可以承担参数、结果和临时值；调用者不能假设它们在调用后保持不变。这是正常约定，不是操作系统忘了保存现场。Arm AAPCS32 调用规范

这个区别很重要：调用一个函数，仍然是在推进同一条执行流；切换到另一个任务，则必须保留原任务将来继续运行所需的状态。

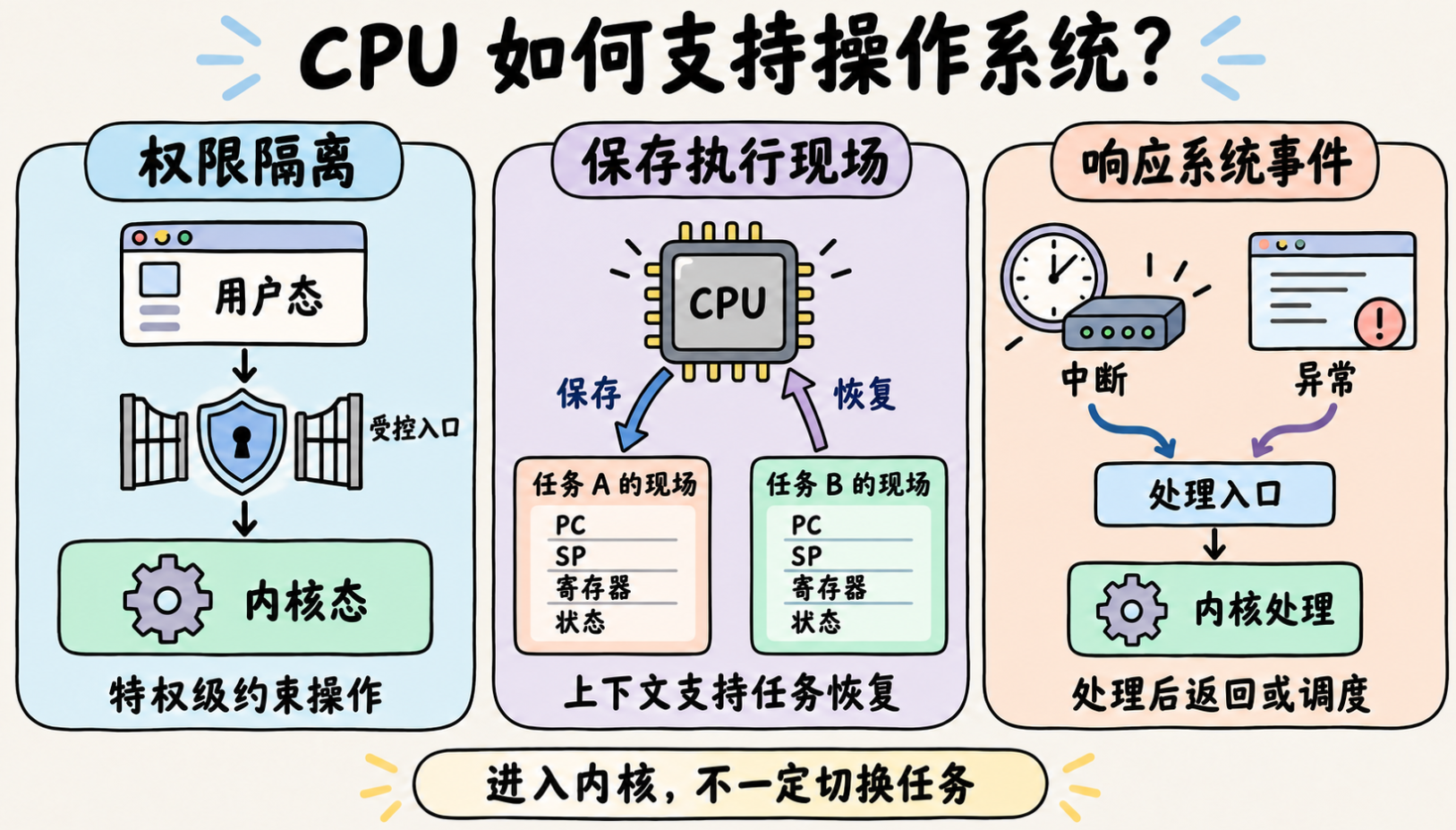

三、CPU 怎样支持操作系统：权限、中断和上下文

1. 用户态与内核态：为什么应用不能随便操作硬件？

如果普通应用可以任意修改地址映射、关闭中断或覆盖内核内存，一个程序的错误就可能破坏整个系统。因此，CPU 提供不同的执行模式或特权级，让系统能够限制哪些操作可以由普通程序执行。

可以先理解为两种角色：

• 用户态：应用通常在这里运行，只能进行被允许的操作。
• 内核态：内核在这里执行受保护的系统操作，管理资源和访问权限。

应用需要读取文件、创建任务等服务时，可以通过系统调用进入内核提供的受控入口。CPU 按规定切换执行状态，内核检查请求并完成处理，再返回适当的执行位置。

这里要区分：用户态／内核态描述执行权限，用户空间／内核空间描述地址空间的划分，两者相关，但不是同一个概念。 内存隔离还需要地址转换和访问权限等机制配合，不能仅靠模式名称实现。

2. 经典 ARM 的工作模式：为什么不只有两种？

为了处理不同系统事件，经典 ARM 模型比"用户态与内核态"这组概括更细：

模式	典型用途或特点
User	普通用户程序，非特权模式
System	特权模式，与 User 共享通用寄存器组
Supervisor，SVC	复位、软件请求服务等相关的特权处理
IRQ	处理普通中断请求
FIQ	处理快速中断请求
Abort	处理取指或数据访问相关异常
Undefined	处理未定义指令等情况

这是理解 ARM9 等经典 ARM 处理器时常见的模型，不是所有 ARM 芯片统一采用的模式表。较新的体系结构还可能引入其他状态或模式。

特别是 Cortex-M 使用 Thread／Handler 等执行模型，并涉及 MSP、PSP 和 xPSR；不能把它与上述 IRQ／FIQ 模式及 CPSR 直接拼成一套寄存器模型。 xPSR 与教材中的"程序状态字"在概念上相关，但具体内容不是简单同名替换。Arm CMSIS：Cortex-M 核心寄存器

3. Banked Register：同一个 SP 名称，背后可以有不同寄存器

观察经典 ARM 寄存器图时，常会看到 R13_svc、R13_irq、R14_irq 等名字。这些不是每个任务分别拥有一颗 CPU，而是不同处理器模式可以使用不同的分组寄存器（Banked Register）。

例如，User 模式使用用户侧的 SP；进入 IRQ 模式后，CPU 使用 IRQ 对应的 SP。这样，中断处理程序就有机会使用另一块栈空间，而不会直接覆盖用户 SP。

User 模式                         IRQ 模式
用户侧 SP → 用户栈                SP_irq → IRQ 栈
               └── 接受中断后切换模式 ──→

在这个经典模型中，SVC、IRQ、Abort、Undefined 等异常模式有各自的 SP、LR；User 与 System 共享对应寄存器。FIQ 还拥有独立的 R8～R12，加上自己的 SP、LR，可以减少某些短中断处理流程中的保存与恢复工作。

不过，分组寄存器不等于自动完成任务上下文切换 ，也不会自动分配栈内存。栈地址仍需软件初始化；处理程序用了哪些共享寄存器、是否允许嵌套等，也会影响需要保存的状态。Arm 架构参考手册：寄存器模型

4. 中断与异常：CPU 为什么会暂停正常执行？

程序执行过程中，可能出现两类需要系统介入的事件：

类型	与当前指令的关系	例子
同步异常	由当前执行的指令或访问引起	系统调用指令、未定义指令、页访问故障等
异步中断	通常不由当前指令直接引起	定时器到期、网卡收到数据、设备完成 I/O

有些体系结构把中断也统称为异常；上表是为了学习时区分事件来源。异常也不一定表示程序错误，例如系统调用本来就是有意请求内核服务。

CPU 接受中断以后，会按体系结构规定转到处理入口，并保留必要的返回状态；软件再补充保存所需现场，完成处理。

任务正在执行
    ↓
CPU 接受中断或检测到异常
    ↓
进入处理入口，保存必要状态
    ↓
内核处理事件
    ↓
返回原任务，或经调度后切换到其他任务

"除零是否产生异常""硬件自动保存哪些寄存器"等细节，都不能脱离具体架构和配置一概而论。

5. 多个任务怎样共享寄存器和栈指针？

对某个正在运行的执行环境而言，CPU 中呈现的是当前任务的寄存器值。假设任务 A 的栈指针指向 A 的栈，换成 B 以后，B 需要使用自己的 SP 和寄存器状态。

因此，切换的基本逻辑是：

1. 保存 A 恢复执行所必需的寄存器与状态。
2. 通过任务控制结构记录这些状态的保存位置。
3. 根据需要切换地址空间等运行环境。
4. 找到 B 的保存状态并恢复。
5. 从 B 对应的位置继续执行。

上下文可能保存在内核栈、任务控制结构或其他关联区域，具体布局由系统实现决定。并不是所有系统都会把所有寄存器统一"压入用户栈"。

普通函数调用与任务切换的保存规则不同。任务可能在一条计算流程的中间被抢占，系统必须确保恢复之后不会丢失它需要的状态，包括相关条件标志等。不能笼统地说"任务切换不用保存程序状态"。

定时器中断、阻塞式系统调用等可以提供调度机会，但发生中断、进入内核，并不代表一定发生任务切换。事件处理完以后，继续运行原任务同样很常见。

6. 再往前看一点：流水线、多核与硬件多线程

CPU 还可以从不同层面提高执行效率：

机制	主要思路	不应混淆的地方
指令流水线	不同指令的取指、译码、执行等阶段重叠推进	主要提高吞吐能力，不保证单条指令延迟降低
多核	多个处理器核心各自执行指令	可让不同任务真正并行
硬件多线程	一个核心维护多个硬件线程状态，共享部分执行资源	多个逻辑 CPU 不等于同样数量的完整物理核心

软件线程是操作系统或运行时管理的执行流，硬件线程是处理器提供的执行资源。两者不是同一个层次的概念。

这部分暂时了解即可。对于操作系统，关键是认识到：可用执行资源有限，调度器需要在这些资源上安排任务，而任务之间仍要正确共享和保护数据。

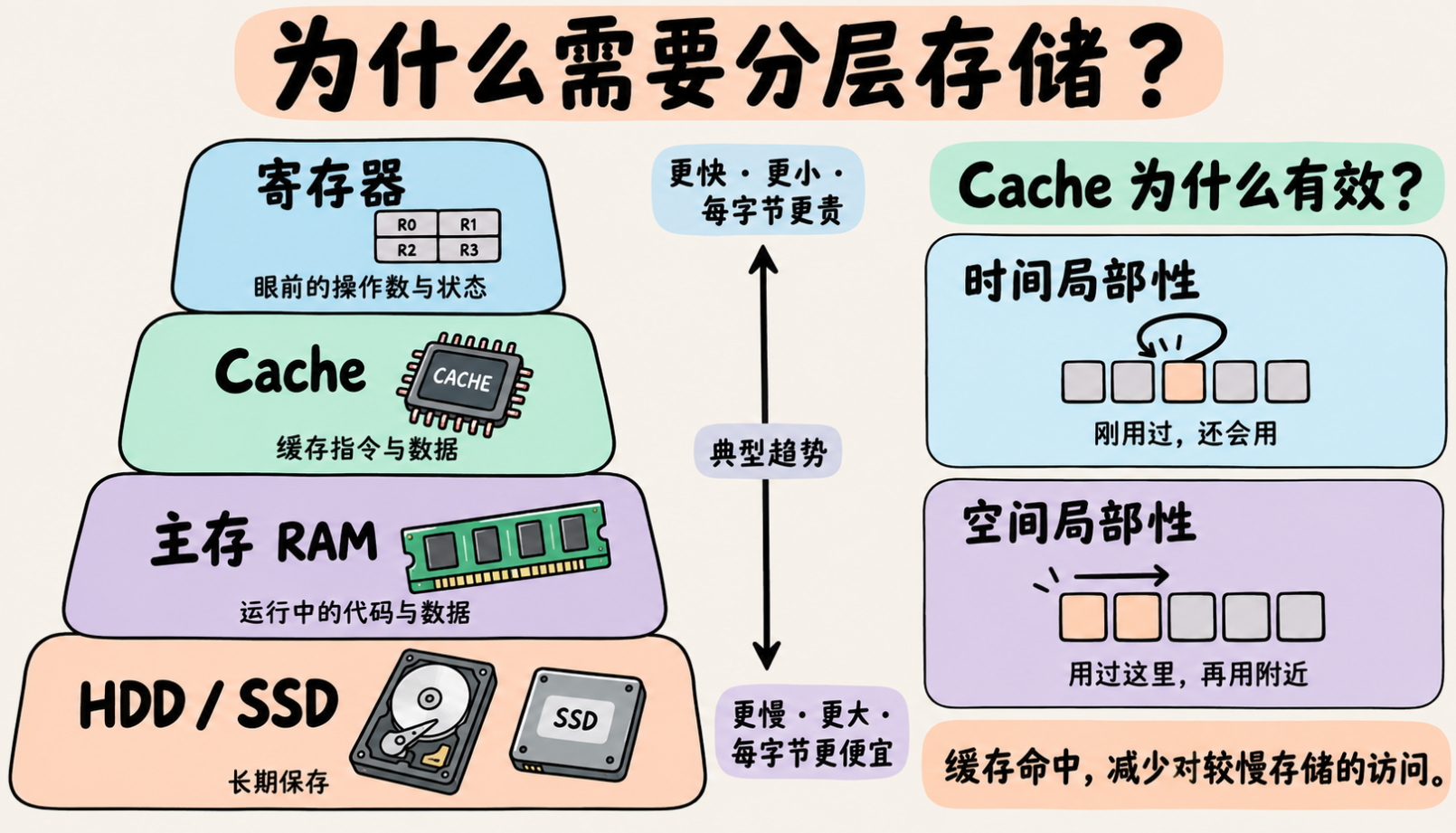

四、存储层次：为什么有寄存器、Cache、主存和磁盘？

1. 速度、容量和成本不能只选最好的

理想的存储器既要快，又要大，还要便宜。但不同存储技术存在取舍，因此计算机采用分层结构：

寄存器 → Cache → 主存 RAM → HDD / SSD

通常越靠近 CPU 执行部件，访问延迟越低、容量越小、每字节成本越高；越往持久存储方向，容量更大、每字节成本更低，但访问延迟也更高。

这里说的是常见系统中的总体规律，不需要把某个固定延迟或容量当成所有机器都一致的参数。

层次	主要用途	典型特点
寄存器	保存正在运算的数据和执行状态	极小、极快，很多可由指令显式引用
Cache	缓存指令和数据，减少较慢层次的访问	较小、较快，普通缓存访问通常由硬件管理
主存 RAM	承载活跃程序的代码和数据	容量较大，常见 DRAM 断电后丢失内容
HDD / SSD	长期保存文件与程序	容量大，具有非易失性

这不是说每次访问都必须依次读遍四层。寄存器已有数据就不必重新加载；Cache 命中也不需要再去主存；磁盘则通常通过 I/O 路径访问。

2. Cache 为什么有效：程序具有局部性

CPU 执行速度很快，如果频繁等待主存，执行效率就会受到影响。**高速缓存（Cache）**通过保存一部分指令和数据，减少访问更慢存储层的次数。

它之所以能发挥作用，是因为程序经常具有两种局部性：

• 时间局部性：刚访问过的数据，很可能很快再次访问，例如循环中反复使用的计数器。
• 空间局部性：访问一个位置后，很可能访问附近位置，例如顺序遍历数组。

Cache 通常以**缓存行（Cache Line）**为单位保存数据。很多处理器采用 64 字节缓存行，但这不是所有 CPU 必须遵循的固定值。

现代处理器还可能具有 L1、L2、L3 等多级缓存。访问一级缓存未命中，可能继续命中下一级；只有后续层次也无法满足时，才需要更远的访问。

所以，"缓存里保存经常使用的数据"只是直观理解。实际缓存行为还受到访问顺序、容量、映射和替换策略等影响。

3. 主存与外存：工作区和长期仓库

主存保存当前执行所需的代码和数据；HDD、SSD 等设备长期保存程序、照片和文档。

在常见的桌面或服务器系统中，程序启动时，系统会建立相应的内存映射，把需要的程序页放入主存。采用按需分页时，不必先把整个程序文件全部读入 RAM，再开始执行。

HDD 使用磁性盘片和磁头，访问可能包含寻道和旋转等待；SSD 通常使用闪存，没有机械寻道过程。虽然日常都被称作"硬盘"，底层工作方式并不一样。

文件系统负责把持久存储中的数据组织成文件和目录，再通过块设备层、驱动等完成访问。设备的逻辑块大小、文件系统的块大小，不是必然相同的概念；更不能认为同一类设备的块大小永远一致。

五、I/O 与总线：CPU 怎样让设备替自己工作？

1. 驱动是软件，控制器是硬件

计算机通过 I/O（Input / Output，输入／输出）与外界交换数据，例如接收键盘输入、输出画面、读写存储设备或通过网卡通信。

不同设备的电气信号、协议和时序差异很大，不适合让每个应用都独立实现。因此，常见的分工是：

应用提出请求
    ↓
操作系统中的相关子系统
    ↓
设备驱动：准备命令、缓冲区和传输参数
    ↓
设备控制器：按硬件规则执行操作
    ↓
具体设备完成输入、输出或存储

驱动程序是软件，控制器是硬件。 CPU 执行驱动代码，按照设备规定访问寄存器、提交描述符或管理缓冲区；控制器负责落实具体的设备操作。

控制器与设备的边界因硬件而异：有的控制器位于 SoC 内部，有的在扩展卡上，有的功能由设备内部控制电路完成。它们并不一定都是主板上一颗独立的小芯片。

2. 用产生波形的例子理解"分工"

假设需要让某个引脚周期性输出高、低电平。CPU 可以执行代码反复翻转 GPIO，并用忙等待控制间隔。

这种方式可能占用大量 CPU 时间，也容易受到中断、调度等因素影响。它并不必然导致死机；真正的问题是时序控制成本较高。操作系统中的睡眠调用通常会让当前线程让出 CPU，也不能简单等同于裸机忙等待。

如果硬件有定时器或 PWM 外设，软件可以先配置周期、占空比和输出使能，然后由外设按配置自动产生波形。

CPU 设置参数 → 定时器 / PWM 持续输出波形
      ↓
CPU 可以继续执行其他工作

控制器的价值正在这里：把重复、专门或对时序敏感的工作交给适合的硬件，减少 CPU 的逐步参与。

3. 操作完成以后，CPU 怎么知道？

常见方式包括轮询和中断：

• 轮询：软件反复检查状态，判断操作是否完成。
• 中断：设备在需要关注时发出通知，让 CPU 有机会执行处理程序。

对于较大数据传输，还可以使用 DMA（Direct Memory Access，直接内存访问）：CPU 设置传输条件，DMA 控制器或具备相应能力的设备在授权范围内搬运数据，CPU 不必逐字节执行复制指令。

数据往往被放入主存缓冲区，并不一定全部留在控制器的数据寄存器里。驱动还可能需要处理地址映射、缓存一致性和传输完成状态等问题。

轮询、中断、DMA 也不是简单的三选一。一个设备可以通过 DMA 搬运数据，再用中断通知完成；某些高负载场景也会结合轮询使用。

4. 内存映射 I/O：有地址，不代表那就是 RAM

在采用**内存映射 I/O（MMIO）**的系统中，部分地址范围对应设备寄存器。CPU 对这些地址执行加载、存储操作，就可以与控制器交互。

因此，一个物理地址空间可以同时包含：

物理地址空间
├── RAM 对应的区域
├── 设备寄存器对应的区域
├── 固件等其他映射区域
└── 保留区域

准确说法是"地址空间中有 RAM 和设备映射"，而不是"内存条分成数据内存和控制器"。设备访问还可能具有读写副作用，通常需要设置合适的设备内存属性，不能随意把它当成普通、可缓存的 RAM。

5. 总线与互连：命令和数据走哪条路？

CPU、内存和设备之间需要传输地址、数据和控制信息，总线与互连就是它们交换信息的基础设施。

教学时可以把它们画成连接多个部件的公共通道，但现代系统通常有多种连接方式：内存通道、片上互连、PCIe、USB 等承担不同职责，有些采用点对点链路，而不是所有设备共享一根线。

把一次设备操作串起来看，就很清楚了：驱动发出请求，CPU 通过相应互连访问控制器，控制器与设备完成交互，再通过状态或中断反馈结果。

6. 32 位系统为什么能使用 16 GB 的 U 盘？

先明确一个计算前提：如果一个地址空间使用 32 位地址，而且按字节编址，那么它包含：

2^32 字节 = 4,294,967,296 字节 = 4 GiB

这描述的是对应地址空间的大小，不是外部存储设备的容量上限，也不能直接把"32 位 CPU"理解为"物理地址永远只有 32 位"。例如，x86 的 PAE 可以在受支持的处理器和系统上扩展可访问的物理内存，而不扩大单个 32 位进程的虚拟地址空间。

U 盘的数据不是作为一个必须完整占据 CPU 地址空间的巨大内存数组来访问的。以块存储为例，软件可以发出"读取某些逻辑块"的命令，再把结果分批传入 RAM 中的缓冲区。Microsoft：Physical Address Extension

16 GB U 盘中的数据
        ↓ 指定逻辑块并发出读取请求
控制器传输本次需要的数据
        ↓
RAM 中的一块缓冲区
        ↓
程序处理数据，然后继续读取下一批

因此，内存地址空间与存储设备容量是不同维度的限制。能否完整使用某个设备，还要看存储协议、驱动、分区方式和文件系统等是否支持。

部分 32 位系统安装 4 GiB RAM 后可用容量较少，也与设备地址映射、硬件和系统版本限制有关，不能简单概括成"32 位电脑安装 4 GB 内存一定浪费"。

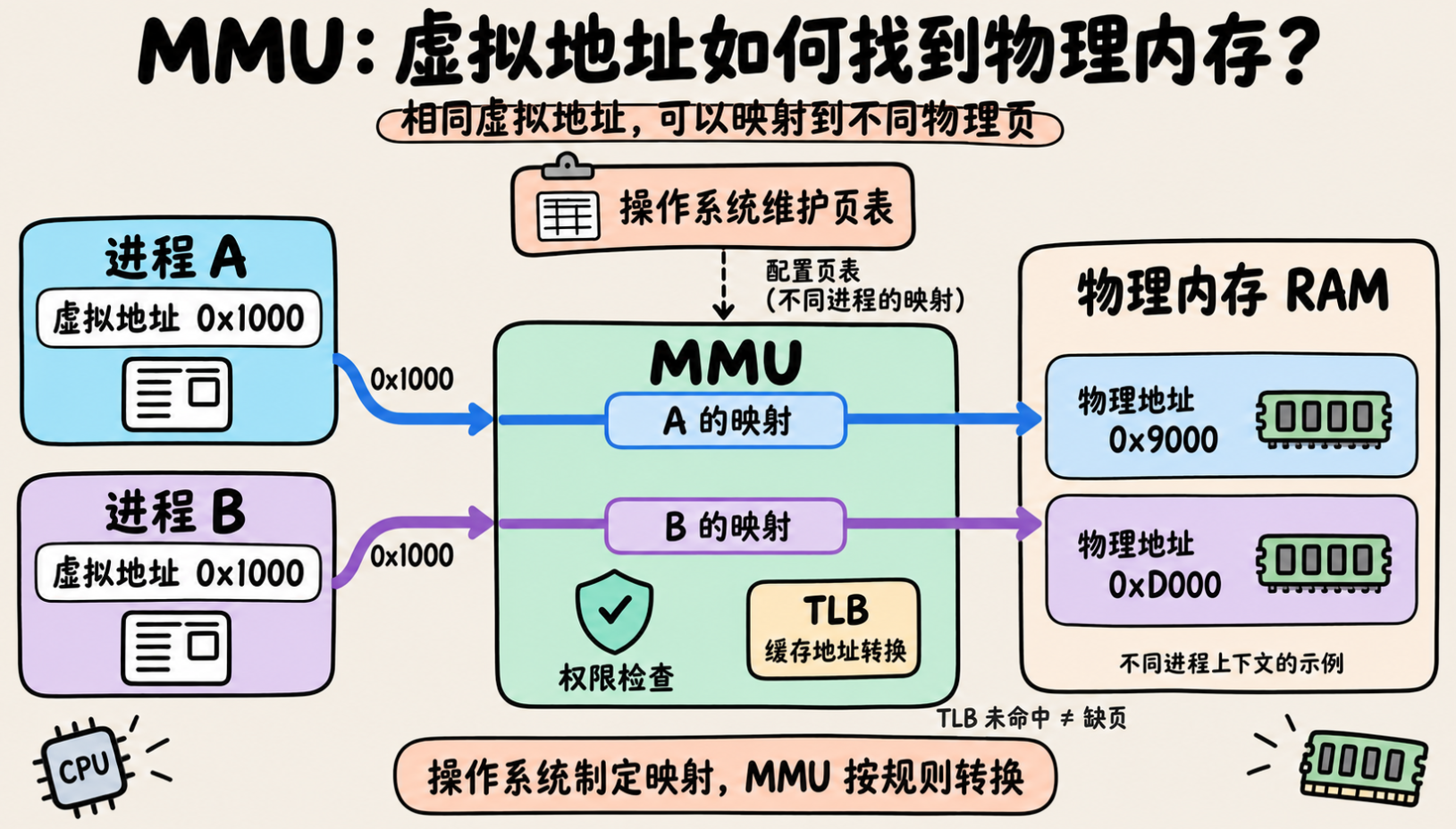

六、MMU：程序看到的地址怎样找到真实内存？

1. 为什么要让程序使用虚拟地址？

多个程序同时运行时，如果大家都直接管理真实 RAM 地址，就很难方便地隔离、搬移和共享内存。

常见的通用操作系统为进程提供虚拟地址空间。程序主要使用自己的虚拟地址，系统再把它映射到适当的物理位置。

这样，不同进程里相同的地址数值，也可以对应不同的物理内存：

进程 A：虚拟地址 0x1000 → 物理地址 0x9000
进程 B：虚拟地址 0x1000 → 物理地址 0xD000

这些只是便于说明的示例。若系统有意建立共享映射，不同进程也可以映射到同一物理页。

2. OS 制定映射，MMU 执行转换

MMU（Memory Management Unit，内存管理单元） 是参与地址转换和访问权限检查的硬件部件。

在常见分页系统中，分工可以概括为：

• 操作系统：建立和维护页表，决定映射关系、访问权限和内存属性。
• MMU：依据这些规则，在运行时完成地址转换及相关检查。
• TLB：缓存部分地址转换结果，减少重复查找页表的开销。

程序正常访存时，通常不需要每次都进入内核、让操作系统软件手工算一遍物理地址。硬件按已设置的规则处理常见路径；缺页或权限违规等情况，才可能触发异常并交给系统处理。MMU 除了转换地址，也参与访问保护和内存属性控制。AMD Zynq-7000 技术手册：MMU

3. 缺页不等于"程序一定写错了"

访问某个虚拟页时，如果所需映射尚未就绪，系统可能按需分配内存或从存储设备读入数据，再让程序继续执行。这可以是正常的按需分页行为。

如果访问本身不合法，例如写入只读页，系统则可能向程序报告错误或终止它。

另外，TLB 未命中不等于缺页。TLB 里没有记录，只能说明转换缓存没有命中；页表中仍可能存在合法、有效的映射。

Cache 与 TLB 也别混淆：前者主要缓存指令或数据，后者缓存地址转换信息。它们都能减少等待，但缓存的是不同内容。

虚拟内存也不只是"把磁盘当内存"。地址空间抽象、映射、隔离和共享都是它的重要作用，换入换出只是某些系统采用的机制之一。并且，并非所有嵌入式 CPU 都带有这类 MMU，不能把通用操作系统的内存模型套到所有单片机上。

七、把硬件与操作系统联系起来

回看这些部件，会发现它们分别解决了程序运行中的不同问题：

硬件基础	对操作系统的意义
寄存器、PC、SP 和状态寄存器	描述执行现场，为恢复任务提供基础
特权级与受控入口	限制普通应用的权限，保护核心系统操作
中断与异常	让系统及时处理外部事件和执行中的特殊情况
Cache 与主存	平衡数据访问速度、容量和成本
控制器与 DMA	分担设备控制与数据传输工作
总线与互连	连接 CPU、存储和外设
MMU 与 TLB	支持高效的地址转换与访问保护

学习操作系统时，可以反复使用一个问题检查自己是否理解：这个软件机制依靠了什么硬件能力，又在硬件之上增加了什么管理规则？

调度器决定谁运行，寄存器状态让任务能够恢复；内核决定谁能访问哪些内存，MMU 执行映射与权限检查；应用请求读取文件，文件系统、驱动和控制器共同完成数据访问。把这些关系接起来，进程、内存和 I/O 就不再是互不相关的章节。
