从零到一 | CV转多模态大模型 | week22 | 实战项目-DocuMind-VL：基于 OCR 与 Qwen-VL 的文档多模态问答系统（二）

week22_project_core_impl

week21 主要是在梳理 OCR、Document AI 和 VLM 文档理解的整体思路。week22 开始把这个思路落成一个可运行的最小项目：上传一份 PDF，先把 PDF 拆成页面图片，再对每页做基础 OCR，保存结构化 JSON，最后把 OCR 全文和部分页面图片一起交给本地 Qwen3-VL 做问答。

这个项目采用"传统 OCR + VLM"的混合方案，没有直接让 VLM 盲看整份 PDF。OCR 负责把文档中的文字稳定抽出来，VLM 负责结合问题、OCR 文本和页面图像做语义理解。这样可以减少视觉 token 压力，也方便把中间结果保存下来用于调试、复查和后续扩展。

项目目标

本周实现的是一个文档问答 alpha 版本，核心目标有三个：

1. 能把 PDF 变成可处理的页面图片。
2. 能把每页 OCR 结果保存成结构化数据。
3. 能基于 OCR 文本和页面图片调用 Qwen3-VL 回答问题。

完整流程如下：
#mermaid-svg-6XI4gG6IcdVbkCKq{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;fill:#333;}@keyframes edge-animation-frame{from{stroke-dashoffset:0;}}@keyframes dash{to{stroke-dashoffset:0;}}#mermaid-svg-6XI4gG6IcdVbkCKq .edge-animation-slow{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 50s linear infinite;stroke-linecap:round;}#mermaid-svg-6XI4gG6IcdVbkCKq .edge-animation-fast{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 20s linear infinite;stroke-linecap:round;}#mermaid-svg-6XI4gG6IcdVbkCKq .error-icon{fill:#552222;}#mermaid-svg-6XI4gG6IcdVbkCKq .error-text{fill:#552222;stroke:#552222;}#mermaid-svg-6XI4gG6IcdVbkCKq .edge-thickness-normal{stroke-width:1px;}#mermaid-svg-6XI4gG6IcdVbkCKq .edge-thickness-thick{stroke-width:3.5px;}#mermaid-svg-6XI4gG6IcdVbkCKq .edge-pattern-solid{stroke-dasharray:0;}#mermaid-svg-6XI4gG6IcdVbkCKq .edge-thickness-invisible{stroke-width:0;fill:none;}#mermaid-svg-6XI4gG6IcdVbkCKq .edge-pattern-dashed{stroke-dasharray:3;}#mermaid-svg-6XI4gG6IcdVbkCKq .edge-pattern-dotted{stroke-dasharray:2;}#mermaid-svg-6XI4gG6IcdVbkCKq .marker{fill:#333333;stroke:#333333;}#mermaid-svg-6XI4gG6IcdVbkCKq .marker.cross{stroke:#333333;}#mermaid-svg-6XI4gG6IcdVbkCKq svg{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;}#mermaid-svg-6XI4gG6IcdVbkCKq p{margin:0;}#mermaid-svg-6XI4gG6IcdVbkCKq .label{font-family:"trebuchet ms",verdana,arial,sans-serif;color:#333;}#mermaid-svg-6XI4gG6IcdVbkCKq .cluster-label text{fill:#333;}#mermaid-svg-6XI4gG6IcdVbkCKq .cluster-label span{color:#333;}#mermaid-svg-6XI4gG6IcdVbkCKq .cluster-label span p{background-color:transparent;}#mermaid-svg-6XI4gG6IcdVbkCKq .label text,#mermaid-svg-6XI4gG6IcdVbkCKq span{fill:#333;color:#333;}#mermaid-svg-6XI4gG6IcdVbkCKq .node rect,#mermaid-svg-6XI4gG6IcdVbkCKq .node circle,#mermaid-svg-6XI4gG6IcdVbkCKq .node ellipse,#mermaid-svg-6XI4gG6IcdVbkCKq .node polygon,#mermaid-svg-6XI4gG6IcdVbkCKq .node path{fill:#ECECFF;stroke:#9370DB;stroke-width:1px;}#mermaid-svg-6XI4gG6IcdVbkCKq .rough-node .label text,#mermaid-svg-6XI4gG6IcdVbkCKq .node .label text,#mermaid-svg-6XI4gG6IcdVbkCKq .image-shape .label,#mermaid-svg-6XI4gG6IcdVbkCKq .icon-shape .label{text-anchor:middle;}#mermaid-svg-6XI4gG6IcdVbkCKq .node .katex path{fill:#000;stroke:#000;stroke-width:1px;}#mermaid-svg-6XI4gG6IcdVbkCKq .rough-node .label,#mermaid-svg-6XI4gG6IcdVbkCKq .node .label,#mermaid-svg-6XI4gG6IcdVbkCKq .image-shape .label,#mermaid-svg-6XI4gG6IcdVbkCKq .icon-shape .label{text-align:center;}#mermaid-svg-6XI4gG6IcdVbkCKq .node.clickable{cursor:pointer;}#mermaid-svg-6XI4gG6IcdVbkCKq .root .anchor path{fill:#333333!important;stroke-width:0;stroke:#333333;}#mermaid-svg-6XI4gG6IcdVbkCKq .arrowheadPath{fill:#333333;}#mermaid-svg-6XI4gG6IcdVbkCKq .edgePath .path{stroke:#333333;stroke-width:2.0px;}#mermaid-svg-6XI4gG6IcdVbkCKq .flowchart-link{stroke:#333333;fill:none;}#mermaid-svg-6XI4gG6IcdVbkCKq .edgeLabel{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-6XI4gG6IcdVbkCKq .edgeLabel p{background-color:rgba(232,232,232, 0.8);}#mermaid-svg-6XI4gG6IcdVbkCKq .edgeLabel rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-6XI4gG6IcdVbkCKq .labelBkg{background-color:rgba(232, 232, 232, 0.5);}#mermaid-svg-6XI4gG6IcdVbkCKq .cluster rect{fill:#ffffde;stroke:#aaaa33;stroke-width:1px;}#mermaid-svg-6XI4gG6IcdVbkCKq .cluster text{fill:#333;}#mermaid-svg-6XI4gG6IcdVbkCKq .cluster span{color:#333;}#mermaid-svg-6XI4gG6IcdVbkCKq div.mermaidTooltip{position:absolute;text-align:center;max-width:200px;padding:2px;font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:12px;background:hsl(80, 100%, 96.2745098039%);border:1px solid #aaaa33;border-radius:2px;pointer-events:none;z-index:100;}#mermaid-svg-6XI4gG6IcdVbkCKq .flowchartTitleText{text-anchor:middle;font-size:18px;fill:#333;}#mermaid-svg-6XI4gG6IcdVbkCKq rect.text{fill:none;stroke-width:0;}#mermaid-svg-6XI4gG6IcdVbkCKq .icon-shape,#mermaid-svg-6XI4gG6IcdVbkCKq .image-shape{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-6XI4gG6IcdVbkCKq .icon-shape p,#mermaid-svg-6XI4gG6IcdVbkCKq .image-shape p{background-color:rgba(232,232,232, 0.8);padding:2px;}#mermaid-svg-6XI4gG6IcdVbkCKq .icon-shape .label rect,#mermaid-svg-6XI4gG6IcdVbkCKq .image-shape .label rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-6XI4gG6IcdVbkCKq .label-icon{display:inline-block;height:1em;overflow:visible;vertical-align:-0.125em;}#mermaid-svg-6XI4gG6IcdVbkCKq .node .label-icon path{fill:currentColor;stroke:revert;stroke-width:revert;}#mermaid-svg-6XI4gG6IcdVbkCKq :root{--mermaid-font-family:"trebuchet ms",verdana,arial,sans-serif;} 上传 PDF
保存 input.pdf
PyMuPDF 渲染页面
page_001.png / page_002.png / ...
PaddleOCR 基础 OCR
ocr.json
拼接全文 OCR 文本
按问题选择相关页面
最多 8 页页面图片
Qwen3-VL Prompt
answer.json

输出默认保存在：

week22_project_core_impl/outputs/{request_id}

每次请求会形成一个独立目录，里面包含原始 PDF、页面图片、OCR JSON、artifacts 和最终答案。这样做的好处是一次请求的所有中间产物都可以追踪，后面发现回答不准时，可以先判断问题出在 PDF 渲染、OCR 识别、页面选择，还是 VLM 生成。

目录结构

week22_project_core_impl/
├── core/
│   ├── config.py              # 环境变量和运行参数
│   ├── document_store.py      # request_id 目录和输入 PDF 持久化
│   ├── pdf_splitter.py        # PDF 拆成页面 PNG
│   ├── ocr_engine.py          # PaddleOCR 和 PPStructure
│   ├── vlm_engine.py          # Qwen3-VL 文档问答
│   ├── pipeline.py            # 串联 parse_pdf / ask
│   └── schemas.py             # PageImage / OCRPage / DocumentArtifacts
├── service/
│   └── app.py                 # FastAPI 服务
├── scripts/
│   ├── client.py              # 调用 HTTP 服务
│   ├── run_pipeline.py        # 本地直接跑 pipeline
│   └── smoke_test.py          # 冒烟测试
├── frontend/

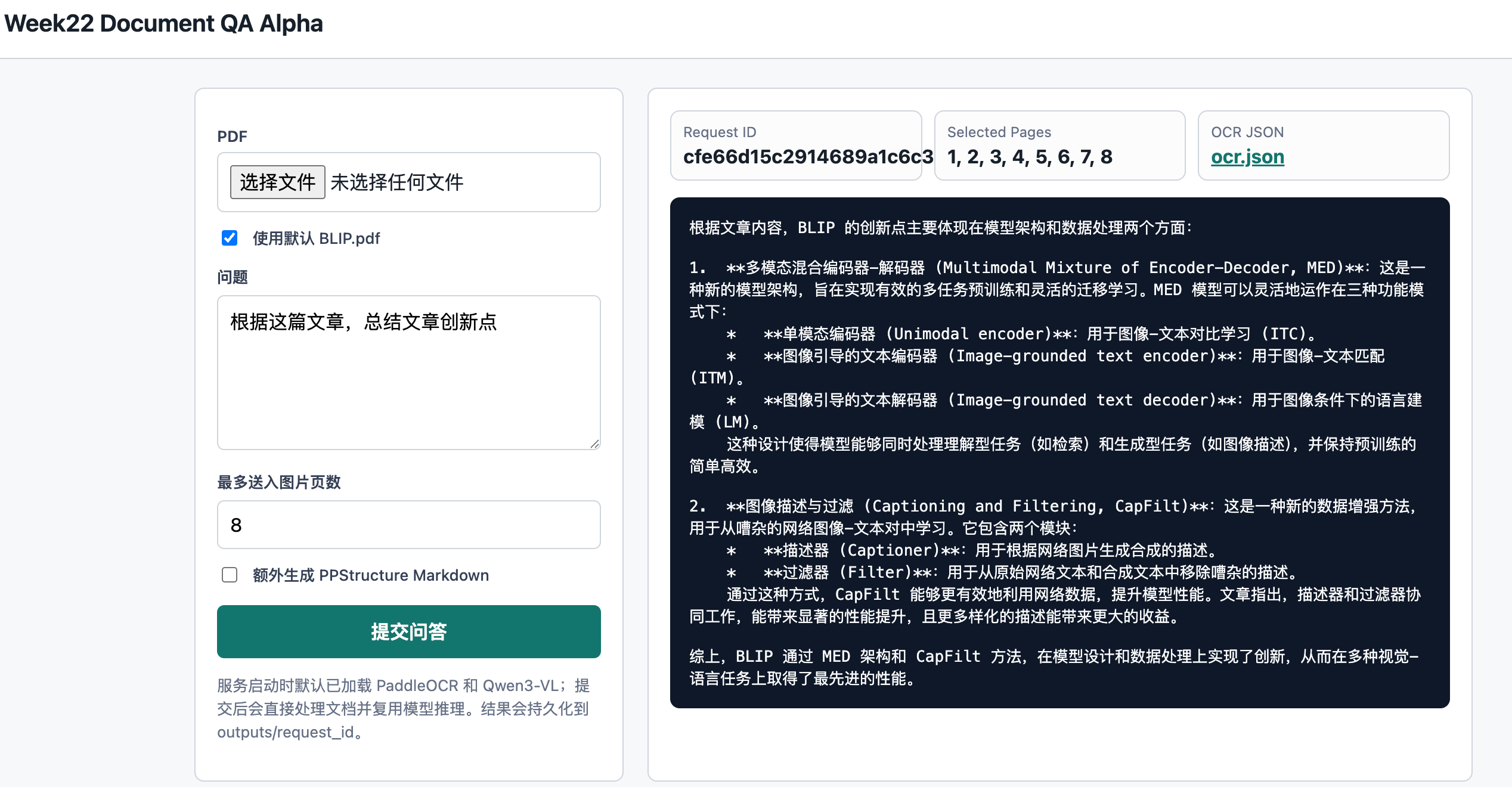

│   └── index.html             # 最小上传问答页面
├── README.md
└── requirements.txt

这次实现把逻辑拆成 core 和 service 两层，FastAPI 里只保留服务入口相关代码。core 可以被 CLI、测试脚本和服务复用；service 只负责 HTTP 上传、参数校验、并发队列和响应返回。

核心数据结构

schemas.py 里定义了几个中间对象：

• PageImage：一页 PDF 渲染后的图片路径、页码、宽高。
• OCRBlock：一个文本块，包含文字、位置框、置信度和页码。
• OCRPage：一页的 OCR 结果，包含页面图片和所有文本块。
• DocumentArtifacts：一次文档解析的完整产物，包含 request_id、工作目录、输入 PDF、页面图片、OCR JSON 和可选 Markdown。

其中 DocumentArtifacts.full_text 会把每页 OCR 文本拼成：

[Page 1]
...

[Page 2]
...

这个格式很简单，但对问答很有用。模型回答时可以知道文本来自哪一页，后续如果要让答案带引用页码，也可以基于这个结构继续扩展。

PDF 拆页

PDF 不能直接交给基础 OCR，所以第一步是用 PyMuPDF 渲染成 PNG：

zoom = dpi / 72.0
matrix = fitz.Matrix(zoom, zoom)
pix = page.get_pixmap(matrix=matrix, alpha=False)
pix.save(str(image_path))

这里的 DOC_QA_DPI 默认是 180。DPI 太低会影响 OCR，特别是论文、表格和小字号文本；DPI 太高会让图片变大，OCR 和 VLM 都会更慢。180 是一个偏实用的折中值。

拆页后会得到：

pages/page_001.png
pages/page_002.png
pages/page_003.png
...

如果只想快速调试，可以设置：

DOC_QA_MAX_PAGES=3

这样只处理前几页，避免每次调试都跑完整 PDF。

基础 OCR

OCR 部分使用 PaddleOCR，默认配置是：

PaddleOCR(
    lang=lang,
    ocr_version="PP-OCRv5",
    use_doc_orientation_classify=False,
    use_doc_unwarping=False,
    use_textline_orientation=False,
    device=device,
)

这里先关闭了方向分类、文档矫正和文本行方向识别，原因是当前项目优先验证完整链路。如果输入主要是正常论文 PDF，页面方向一般是正的，先把基础 OCR 跑通更重要。后面要支持扫描件、拍照文档、旋转页面时，可以再打开这些预处理能力。

OCR 输出会保存到 ocr.json：

{
  "pages": [
    {
      "page_number": 1,
      "image_path": ".../pages/page_001.png",
      "width": 1488,
      "height": 2105,
      "text": "...",
      "blocks": [
        {
          "page_number": 1,
          "text": "BLIP: Bootstrapping Language-Image Pre-training",
          "box": [[...], [...], [...], [...]],
          "score": 0.98
        }
      ]
    }
  ]
}

保存 box 和 score 的意义在于：现在问答只用了纯文本和页面图片，但后续如果要做高亮、引用定位、版面分析或结果可视化，位置框和置信度都是必要信息。

PPStructure Markdown

项目里还保留了可选的 PPStructure 路径：

DOC_QA_ENABLE_PPSTRUCTURE=true

或者 CLI 加：

--enable-ppstructure

PPStructure 会尝试输出 Markdown，更接近文档结构化结果，例如标题、段落、图片区域等。但是这条链路比基础 OCR 更重，而且表格、公式等模块也可能带来额外依赖和耗时，所以默认没有开启。

当前实现中：

PPStructureV3(
    engine="transformers",
    lang=lang,
    use_table_recognition=False,
    use_formula_recognition=False,
)

也就是说，week22 先把结构化 Markdown 作为增强项。主链路仍然保持为基础 OCR JSON + 页面图片 + VLM。

页面选择

Qwen3-VL 不能无限制接收整份文档的所有页面图片。项目中默认最多送入 8 页图片：

DOC_QA_MAX_IMAGES=8

页面选择逻辑在 vlm_engine.py：

score = sum(1 for keyword in keywords if keyword in page.text.lower())

它会从问题中抽取关键词，然后按关键词和每页 OCR 文本的重合度排序。如果没有足够的相关页面，就用前面的页面补齐。

这个策略很简单，但在 alpha 版本里有两个好处：

• 不依赖向量数据库，部署和调试都更轻。
• 可以快速验证"先 OCR 检索页面，再交给 VLM 理解"的项目思路。

它的缺点也明显：同义词、跨语言表达、复杂语义问题召回能力有限。后续可以把这里替换成 embedding 检索、BM25、reranker 或者章节级检索。

VLM Prompt 设计

传给 Qwen3-VL 的内容包含三部分：

1. OCR 全文文本。
2. 被选中的页面图片。
3. 用户问题。

系统提示大意是：

你是一名文档问答助手。请只根据 OCR 文本和页面图片回答问题；
如果文档里没有依据，请说明未在文档中找到明确依据。

这里强调"只根据文档回答"，是为了减少模型凭常识补答案。文档问答更看重答案能否回到文档证据上，单纯让模型生成一段流畅文本并不够。

为了避免 prompt 过长，OCR 文本还会按字符数截断：

DOC_QA_MAX_INPUT_CHARS=24000

如果超过限制，会在文本末尾追加"文本已截断"的提示。这个参数需要根据显存、模型上下文长度和文档规模调整。

FastAPI 服务

服务入口是：

conda run -n doc_parser uvicorn week22_project_core_impl.service.app:app \
  --host 0.0.0.0 \
  --port 9100 \
  --workers 1

接口主要有三个：

接口	作用
GET /	打开最小前端
GET /health	查看模型路径、输出目录、模型是否加载
POST /api/parse	只解析 PDF，返回 OCR 和页面产物
POST /api/ask	上传 PDF 或使用默认 PDF，然后问答

服务启动时默认预加载 OCR 和 VLM：

DOC_QA_PRELOAD_OCR=true
DOC_QA_PRELOAD_VLM=true

这会让第一次请求更快，但启动时间更长。如果只是调接口格式，可以临时关闭：

DOC_QA_PRELOAD_OCR=false DOC_QA_PRELOAD_VLM=false \
conda run -n doc_parser uvicorn week22_project_core_impl.service.app:app \
  --host 0.0.0.0 \
  --port 9100 \
  --workers 1

生产或真实 GPU 环境建议 --workers 1。因为每个 worker 都会各自加载一份 PaddleOCR 和 Qwen3-VL，多 worker 很容易重复占用显存。

并发控制

service/app.py 里实现了一个很小的请求队列：

self._semaphore = asyncio.Semaphore(max(1, max_concurrency))

默认：

DOC_QA_MAX_CONCURRENCY=1
DOC_QA_QUEUE_TIMEOUT_S=30

OCR 和 VLM 都是重任务，尤其在单卡本地服务里，并发开太大不一定会更快，反而可能导致显存峰值、排队时间和失败率上升。这里先用信号量限制并发，把请求串行或小并发执行，保证服务行为可控。

本地调试路径

如果不想启动 FastAPI，可以直接跑 pipeline：

conda run -n doc_parser python -m week22_project_core_impl.scripts.run_pipeline \
  --pdf docs/notes/BLIP.pdf \
  --question "根据这篇文章，总结文章创新点"

只验证 PDF 拆页和 OCR：

conda run -n doc_parser python -m week22_project_core_impl.scripts.run_pipeline \
  --pdf docs/notes/BLIP.pdf \
  --parse-only

这条路径适合排查 OCR、文件路径和输出结构，不需要考虑 HTTP 上传和前端。

启动服务后，也可以用 client 脚本走 HTTP：

conda run -n doc_parser python -m week22_project_core_impl.scripts.client \
  --url http://127.0.0.1:9100/api/ask \
  --use-default-pdf \
  --question "根据这篇文章，总结文章创新点"

这条路径更接近真实使用方式，可以验证 FastAPI、上传参数和返回 JSON。

一次请求的输出

一次完整问答会生成类似：

outputs/{request_id}/
├── input.pdf
├── pages/
│   ├── page_001.png
│   ├── page_002.png
│   └── ...
├── ppstructure/
├── ocr.json
├── artifacts.json
└── answer.json

其中：

• input.pdf：本次请求实际处理的 PDF。
• pages/：PyMuPDF 渲染出来的页面图片。
• ocr.json：基础 OCR 结果。
• artifacts.json：本次 pipeline 产物索引。
• answer.json：问题、答案、被选中的页面和 artifacts。

调试文档问答时建议按这个顺序看：

1. 页面图片是否清晰。
2. ocr.json 是否识别到关键内容。
3. answer.json 里的 selected_pages 是否选中了正确页面。
4. 如果前三步都正常，再判断 VLM 的回答质量。

当前方案的边界

这个 alpha 版本已经能跑通文档问答，但还有一些明显边界：

• 页面选择基于关键词重合，还没有引入语义检索。
• OCR 全文是简单拼接，没有按标题、章节、表格结构组织。
• 默认只送最多 8 页图片，长文档的问题可能需要更强的检索策略。
• 表格和公式没有作为主链路解析。
• 答案还没有强制输出引用页码和证据片段。
• 上传文件只做了基础 PDF 校验，没有更完整的文件安全扫描。

这些边界来自当前项目阶段的取舍。week22 的重点是先把端到端链路做出来：PDF 进入系统后，能留下可复查的结构化中间结果，并能被本地 VLM 消费。

整体来看，week22 是把 week21 的"文档 OCR + VLM 理解"设计落成工程骨架。现在的实现已经具备可运行、可调试、可扩展三个基础条件，后面再往检索、引用、结构化和前端可视化方向扩展会比较顺。
