摘要
MFC是质量流量控制器，英文为 Mass Flow Controller。MFC关断后仍显示流量，不能直接判定阀门泄漏，常见原因还包括传感器零点偏置、下游容积压力平衡、上游压差未消失、管路残余气体和通讯显示滞后。
正确的MFC关断泄漏测试应先定义"关断"状态，再记录阀门命令、实际反馈、上游和下游压力、独立参考流量以及稳定时间窗口。只有在压力边界、温度、气体、管路容积和测量分辨率受控后，残余流量才可以作为泄漏判断的证据之一。
本文Python代码使用确定性的教学样本，计算稳定窗口均值、峰峰值、线性漂移和关断后残余流量。示例数据不代表任何MFC型号的泄漏规格或实测结果。

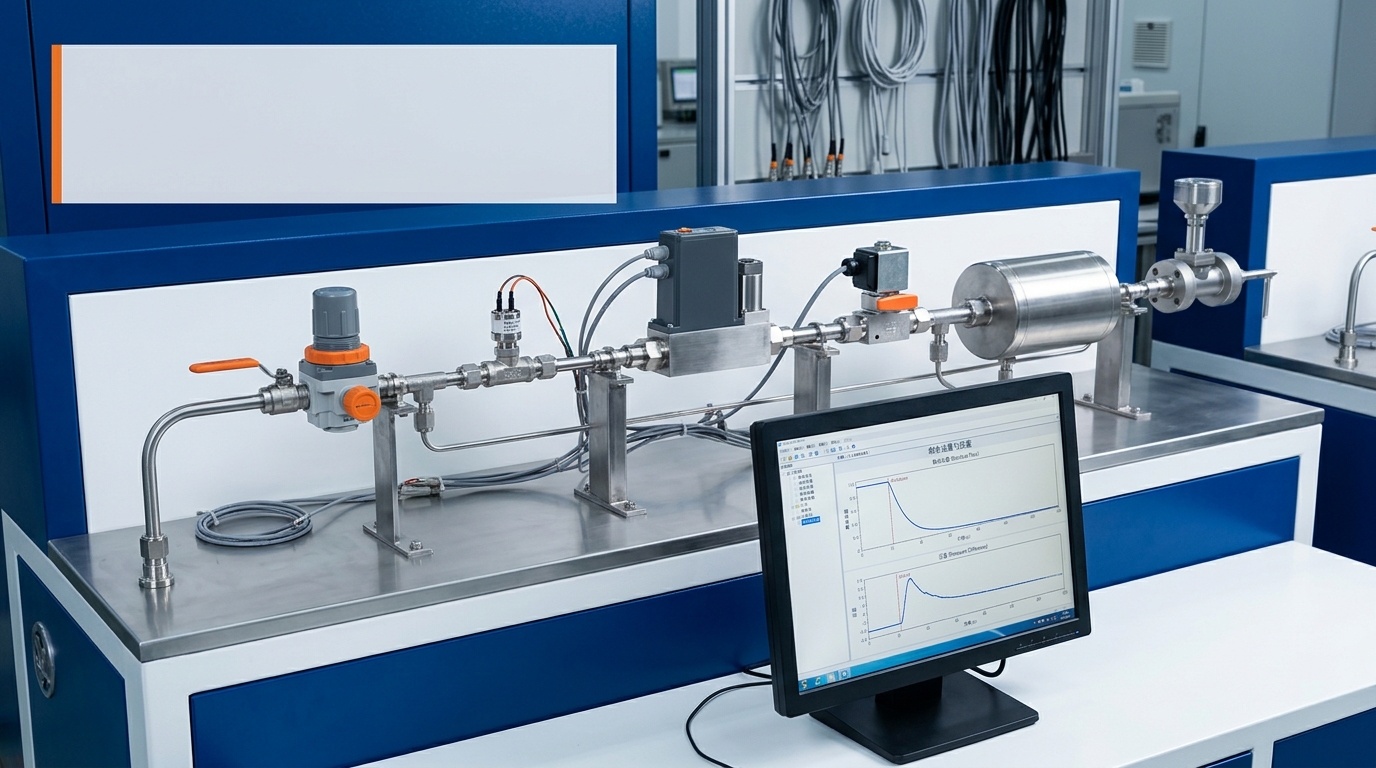

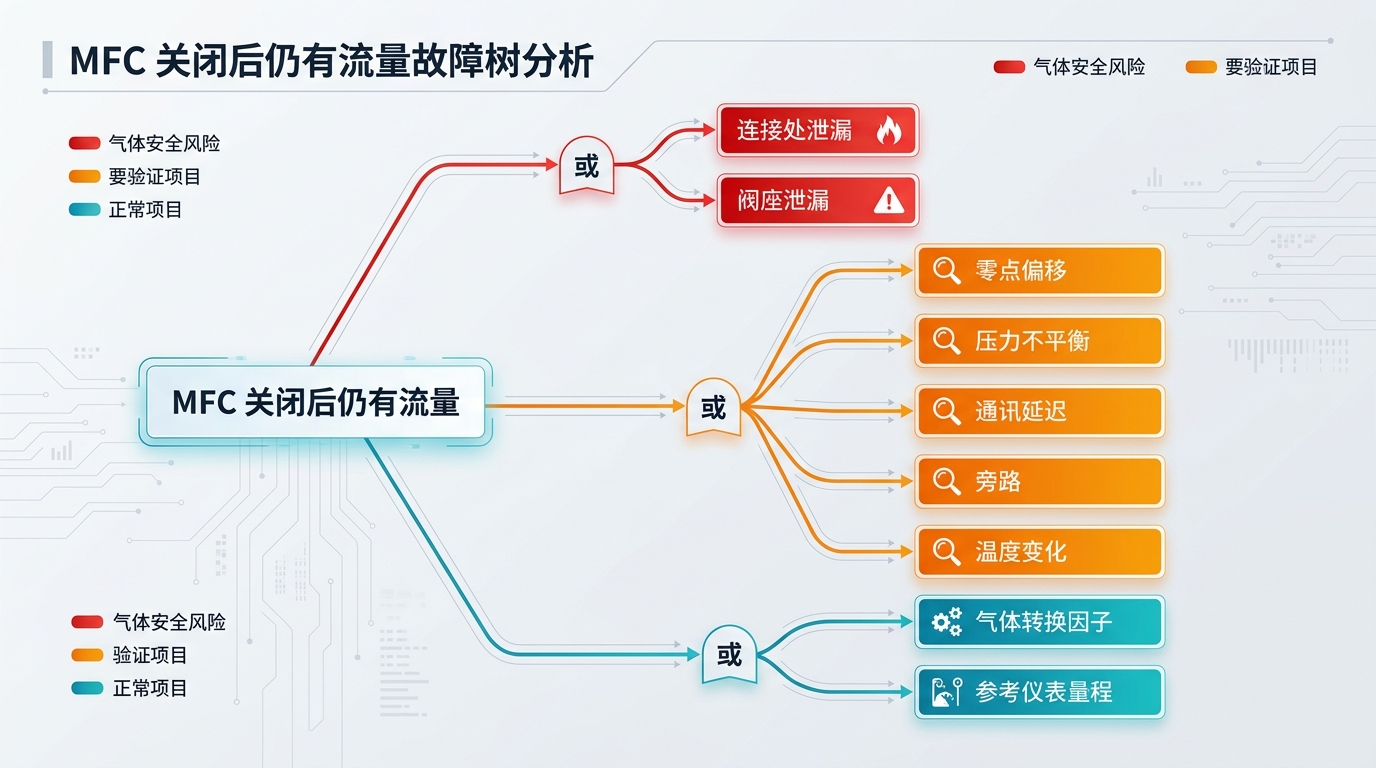

1. MFC关断后出现流量的四种来源
| 来源 | 典型表现 | 优先验证 |
|---|---|---|
| 传感器零点偏置 | 阀门关闭且压力稳定后仍有近似恒定的小读数 | 通入规定零气或按手册执行零点校准，记录零点不确定度 |
| 真实阀门或阀座泄漏 | 独立参考流量持续存在，且随压差、温度或阀状态变化 | 隔离下游并用独立流量或压力衰减方法复核 |
| 管路残余气体和压力平衡 | 关断后读数先快速变化，随后衰减到稳定窗口 | 记录下游容积、压力曲线和稳定时间，不把瞬态当稳态泄漏 |
| 通讯或显示滞后 | 接口反馈停止更新或刷新周期较长，实际测量已变化 | 比较原始采样时间戳、设定值、反馈值和独立测量 |
2. 关断泄漏测试的术语和边界
零流量是测试条件或目标状态，不能等同于传感器显示为零。关断泄漏是阀门或系统在规定压差、气体、温度和时间下的实际通过量。残余流量是关断后测量窗口内的读数，可能包含真实泄漏和测量偏置。
测试报告至少应写明：MFC型号与版本、气体或替代气体、入口绝压、出口绝压、压差、阀门命令、控制模式、下游容积、环境温度、预热时间、采样率、稳定窗口、判定阈值和独立参考方法。缺少这些条件时，不应把一个流量数字写成通用泄漏率。
2.1 为什么压差是核心变量
阀门两端存在压差时，关断状态仍可能产生通过量。压差还会改变压力平衡瞬态和传感器工作点。测试时必须分别记录上游绝压、下游绝压和两者差值，不能只写"入口压力正常"。
2.2 为什么零点校准不能替代泄漏测试
零点校准只能修正规定条件下的测量偏置，不能证明阀座、密封件、接头和下游管路没有真实气体通过。零点校准后仍需在目标压差和稳定窗口内做独立验证。
3. MFC关断泄漏测试架构

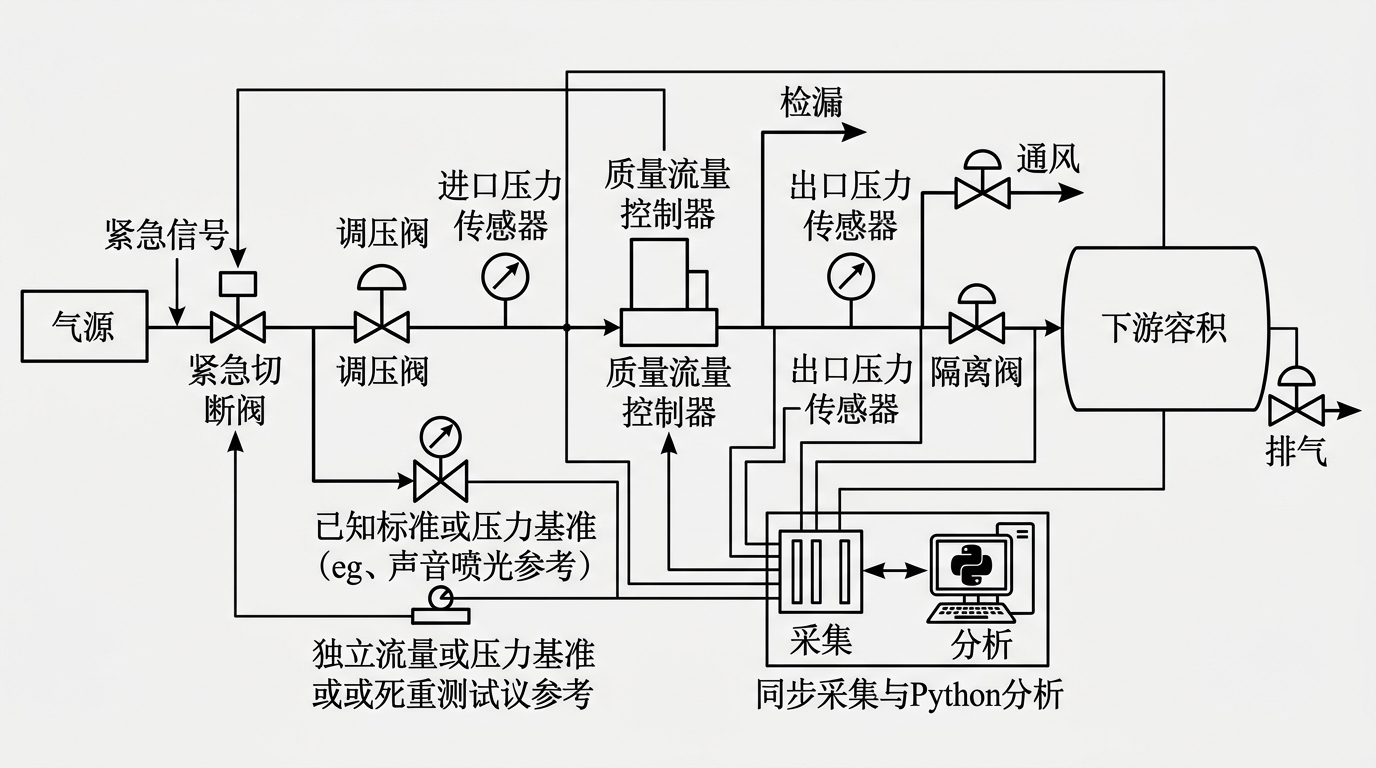

关断状态下同时观察MFC反馈、压差、下游容积和独立参考测量。
4. 软件、硬件、编译及测试条件
| 类别 | 必须记录的内容 |
|---|---|
| MFC和气路 | 型号版本、气体、量程、入口绝压、出口绝压、压差、管路容积和隔离阀状态 |
| 控制状态 | 设定值、阀门命令、反馈值、通讯协议、刷新周期和时间戳 |
| 参考测量 | 独立流量计、压力传感器或收集法的型号、量程、精度和校准状态 |
| 采集条件 | 采样率、同步误差、稳定窗口、预热时间、环境温度和重复次数 |
| 本文软件 | Windows 11 64位，Python 3.12，仅使用标准库 |
| 代码状态 | 可运行的教学分析示例，不连接真实MFC，不执行气路控制 |
5. Python关断后残余流量分析代码
代码输入为时间序列样本，字段包含time_s、mfc_feedback_sccm、reference_sccm、inlet_kpa_abs和outlet_kpa_abs。示例程序只分析稳定窗口，不判断某个具体产品是否合格。
python
import json
import math
def mean(values):
return sum(values) / len(values)
def analyse(samples, stable_start_s):
window = [row for row in samples if row["time_s"] >= stable_start_s]
if len(window) < 3:
raise ValueError("stable window needs at least three samples")
feedback = [float(row["mfc_feedback_sccm"]) for row in window]
reference = [float(row["reference_sccm"]) for row in window]
pressures = [float(row["inlet_kpa_abs"]) - float(row["outlet_kpa_abs"]) for row in window]
avg = mean(feedback)
ref_avg = mean(reference)
peak_to_peak = max(feedback) - min(feedback)
slope = (feedback[-1] - feedback[0]) / (window[-1]["time_s"] - window[0]["time_s"])
return {"sample_count":len(window), "feedback_mean_sccm":avg,
"reference_mean_sccm":ref_avg, "residual_minus_reference_sccm":avg-ref_avg,
"feedback_peak_to_peak_sccm":peak_to_peak, "feedback_slope_sccm_per_s":slope,
"pressure_difference_kpa":mean(pressures)}
def self_test():
samples = []
for index in range(11):
t = float(index * 10)
samples.append({"time_s":t, "mfc_feedback_sccm":0.02 + 0.0002 * index,
"reference_sccm":0.0, "inlet_kpa_abs":150.0, "outlet_kpa_abs":101.0})
result = analyse(samples, 50.0)
assert result["sample_count"] == 6
assert abs(result["feedback_mean_sccm"] - 0.0215) < 1e-12
assert abs(result["pressure_difference_kpa"] - 49.0) < 1e-12
print("SELF_TEST_OK")
print(json.dumps(result, indent=2))
if __name__ == "__main__":
self_test()
bash
python mfc_shutoff_analysis.py --self-test代码中的数据为确定性教学样本。真实数据分析前，应先检查时间戳单调性、缺失值、传感器量程、压力单位和采集同步。

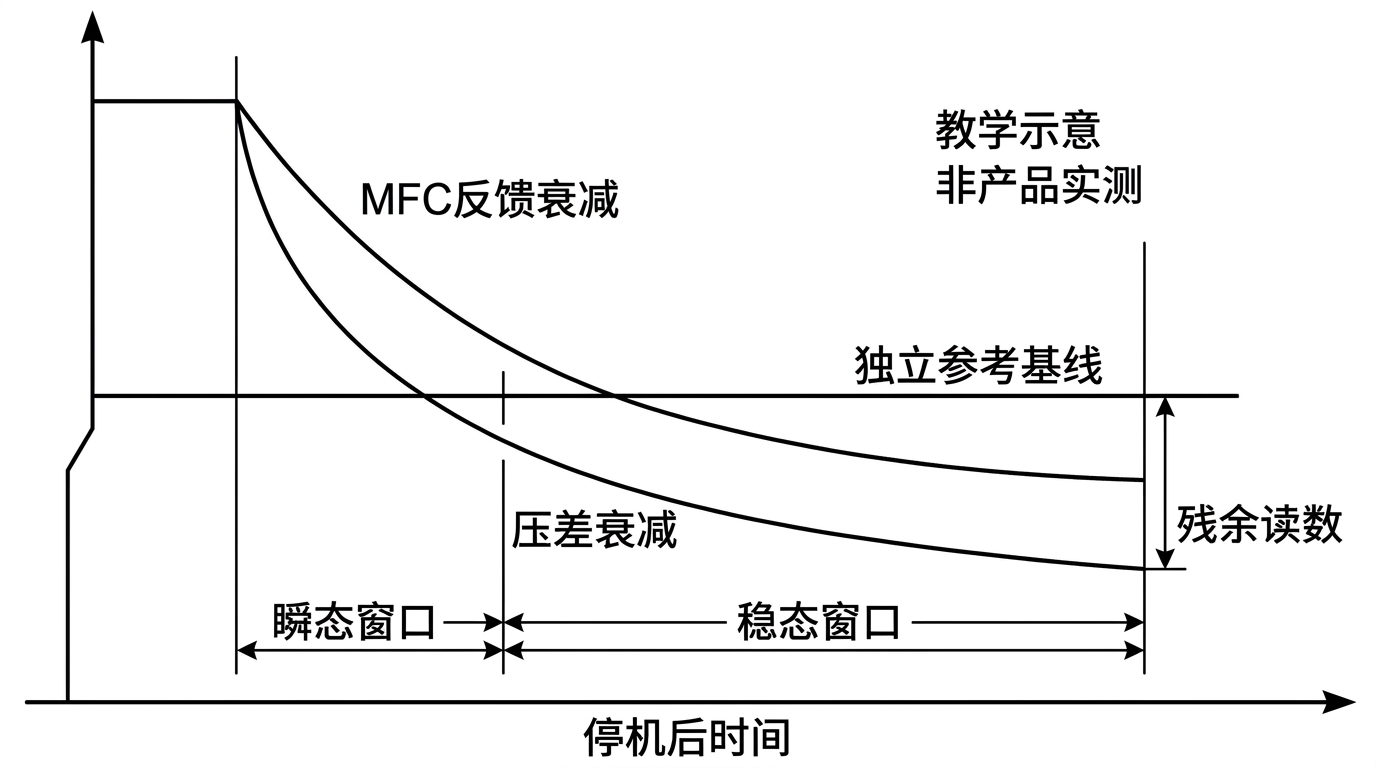

6. 教学结果和判定方法
自检使用11个时间点、50秒后进入稳定窗口、入口绝压150 kPa、出口绝压101 kPa。反馈值从0.0200 sccm缓慢上升到0.0220 sccm，参考流量为0。以下是公式生成的教学结果，不是泄漏规格。
| 指标 | 教学结果 | 含义 |
|---|---|---|
| 稳定窗口样本数 | 6 | 用于统计的样本数量 |
| MFC反馈均值 | 0.0215 sccm | 传感器或系统反馈的窗口均值 |
| 独立参考均值 | 0 sccm | 参考通道的教学输入 |
| 反馈与参考差值 | 0.0215 sccm | 不能单独证明阀门泄漏 |
| 压差均值 | 49 kPa | 必须与测试报告同时记录 |
工程判定应先定义阈值和不确定度，再比较残余读数、独立参考流量和压力衰减结果。若反馈值非零但独立参考为零，优先检查零点和传感器条件；若独立参考也持续非零，才进入阀座、密封件、接头和下游管路的泄漏排查。

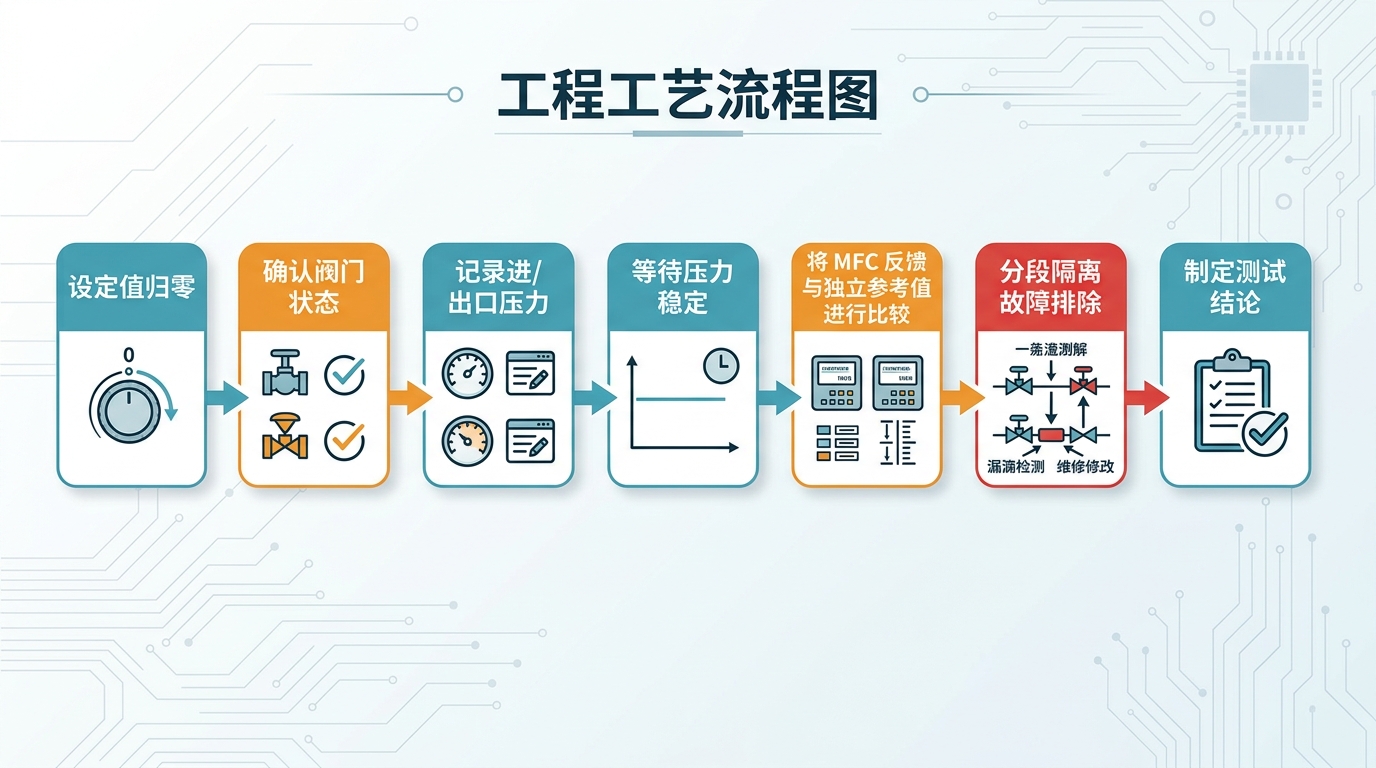

7. MFC关断泄漏的实测流程
- 确认气体、材料兼容性、压力等级、排放路径和紧急切断，完成检漏和安全审批。
- 记录MFC型号、版本、量程、入口绝压、出口绝压、压差、管路容积和环境温度。
- 按设备手册完成预热和零点条件确认，保留校准前后的原始记录。
- 将设定值切换为零或关断命令，同时记录阀门状态、反馈值和通讯时间戳。
- 等待下游压力和温度进入预先定义的稳定窗口，不把切换瞬间或压力平衡阶段作为泄漏稳态。
- 用独立参考流量或压力衰减方法复核，并做至少一次重复测试和一次压力边界变化测试。
- 报告均值、峰峰值、漂移斜率、压差、稳定时间、测量不确定度和判定阈值，不只报告一个"漏不漏"。
关断后应把流量反馈、独立参考和压差衰减放在同一时间轴分析。
8. 失效场景与调试建议
| 现象 | 优先检查 | 下一步验证 |
|---|---|---|
| 反馈值快速降到非零平台 | 零点偏置、传感器条件和通讯刷新 | 零气复核并与独立参考通道比较 |
| 关断瞬间有大脉冲，随后消失 | 下游容积、压力平衡和采样同步 | 延长稳定窗口并记录压力时间曲线 |
| 独立参考也持续有流量 | 阀座、密封件、接头和旁路 | 隔离分段，逐段做压力衰减或流量复核 |
| 改变压差后残余流量明显变化 | 真实通过量、阀门状态和压力边界 | 做多个受控压差点，不外推到未测试范围 |
| 不同气体读数差异大 | 标定气体、转换系数、材料兼容性和热特性 | 按厂家允许的气体和换算方法重新验证 |
9. 常见问题
9.1 MFC关断后显示一点流量就是漏气吗
不是。它可能是零点偏置、压力平衡瞬态、显示滞后或真实泄漏。需要稳定窗口和独立证据共同判断。
9.2 设定值为零能证明阀门已经关闭吗
不能。设定值是命令，必须同时核对阀门反馈、实际流量、压差和设备状态。
9.3 零气校准后还需要做关断泄漏测试吗
需要。零气校准修正的是测量偏置，不验证阀座、接头、密封件和下游管路的真实气体通过量。
9.4 关断泄漏测试为什么要等待稳定
下游容积中的气体压缩和膨胀会产生暂态流量。未达到压力和温度稳定前，读数不能代表稳态泄漏。
9.5 用MFC自身反馈判断泄漏够不够
通常不够。反馈通道可能存在零点、量程和动态响应限制，最好增加独立流量、压力衰减或收集法复核。
9.6 压差越大越容易测出泄漏吗
压差会影响通过量和压力平衡，但也会改变工作边界和安全风险。应在允许压力范围内设置多个受控压差点。
9.7 关断泄漏和MFC零点漂移有什么区别
零点漂移是测量输出随时间或环境变化的偏置；关断泄漏是系统在规定压差下实际存在气体通过。两者可能同时出现，不能互相替代。
9.8 报告中只写残余流量数值可以吗
不可以。还应写气体、压差、温度、稳定时间、采样率、样本数、参考方法、阈值和不确定度。
10. 结论
MFC关断后的残余流量分析，第一步不是直接更换阀门，而是把零点偏置、压力平衡、通讯滞后和真实泄漏分开。质量流量控制器的关断泄漏测试必须同步记录命令、反馈、压差、时间和独立参考测量。
本文Python代码只演示稳定窗口统计和差值计算，教学数据不代表任何产品泄漏能力。正式结论必须建立在规定气体、压力、温度、管路、仪器、重复次数和原始记录上。
参考资料
- SEMI，SEMI E17，Specification for Mass Flow Controller，标准组织资料。
- ISO 17025:2017，General requirements for the competence of testing and calibration laboratories，ISO。https://www.iso.org/standard/66912.html
- JCGM 100:2008，Evaluation of measurement data - Guide to the expression of uncertainty in measurement，BIPM。https://www.bipm.org/en/committees/jc/jcgm/publications
- Swagelok，Tube Fittings and Installation Manual，管路安装与泄漏控制手册。https://www.swagelok.com/en/toolbox
- Python Software Foundation，json与statistics标准库文档，Python 3.12。https://docs.python.org/3.12/library/
- Keysight Technologies，Impedance Measurement Handbook，测量系统与不确定度参考。https://www.keysight.com/find/impedance-measurement-handbook
正式项目还应引用具体MFC、压力传感器、独立流量计、气体管路和检漏设备的当前规格书及校准文件。外部链接发布前需在当前网络环境复核。
