【数据结构】红黑树的算法原理解析与实现

qeen872026-08-19 13:39

前言：上一篇文章我们实现了AVL树，所以关于本篇的旋转部分我就不做解释了，在我上一篇文章【数据结构】自平衡二叉搜索树各种旋转算法原理解析及AVL树的C++实现

红黑树刚开始看确实比AVL树抽象一些，特别是插入以后同时出现c、p、g、u几个结点时，很容易把谁旋转、谁变色弄混。我这里还是先把规则和结点关系固定下来，再分情况看图，最后回到代码就会清楚很多。本篇完成的是插入版本，红黑树删除不在这里。

1.红黑树的概念

1.1 红黑树的规则

红黑树首先是一棵二叉搜索树，所以左子树中的key小于根，右子树中的key大于根，中序遍历仍然是有序的。它在这个基础上给每个结点增加红、黑两种颜色，并满足下面这些规则：

  1. 每个结点不是红色就是黑色。
  2. 根结点必须是黑色。
  3. 所有逻辑上的叶子结点NIL都是黑色。
  4. 红色结点的孩子必须是黑色，也就是从根向下的路径中不能出现两个连续的红色结点。
  5. 从任意一个结点出发，到它后代所有NIL结点的路径上，包含的黑色结点数量必须相同。

这里的NIL不是平时所说的"没有孩子的叶子结点"，而是每个空指针位置对应的逻辑叶子。代码中并没有真的创建一批NIL哨兵，而是直接使用nullptr表示它们；分析颜色规则时，把这些空位置统一看成黑色即可。

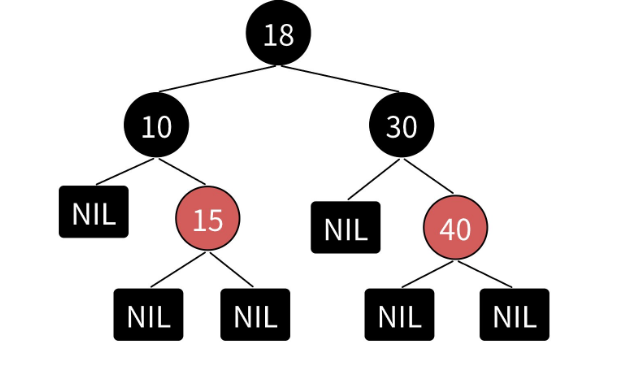

上图把每个空位置对应的NIL画了出来。以根结点18为例，从18到任意一个NIL的路径中，实际黑色结点数量都是相同的。代码验证时可以统一不统计nullptr自身，因为每条路径都少算同一个黑色NIL，不会影响"黑色结点数量是否相等"的判断。

1.2 红黑树控制树高的方式

红黑树不是像AVL树一样严格平衡，它允许某一边比另一边高，但是不会让高度差无限扩大。原因就在于"黑高相同"和"不能连续出现红结点"这两条规则。

假设从根到NIL的路径中有bh个实际黑色结点：

  • 如果按路径中的实际结点数计算，最短路径至少包含bh个黑色结点，长度不会小于bh。
  • 最长路径中红、黑结点最多交替出现，因为两个红色结点不能相邻，所以长度不会超过2 * bh。

因此红黑树中，从根到NIL的最长路径不会超过最短路径的2倍。另一方面，一棵黑高为bh的红黑树至少包含2^bh - 1个内部结点，所以可以得到：

text 复制代码
bh <= log2(N + 1)
树高 h <= 2 * bh <= 2 * log2(N + 1)

也就是说，红黑树的高度仍然是O(log N)，查找和插入的最坏时间复杂度也是O(log N)。

红黑树与AVL树的效率属于同一个数量级，不过两者对平衡的要求不同。AVL树更严格，查询路径通常更短；红黑树只要求近似平衡，插入时有些冲突只需要变色就能解决，最多进行两次旋转，因此在需要频繁更新的场景中使用得非常多。实际旋转次数仍然与插入顺序有关，不能简单理解成红黑树在任何数据下都一定比AVL树旋转得少。

2.红黑树的结点结构与插入思路

2.1 结点结构

红黑树结点与前面的AVL树比较接近，同样保存左右孩子和父指针。区别在于这里不再维护平衡因子，而是使用枚举Colour记录结点颜色。

cpp 复制代码
enum Colour
{
	RED,
	BLACK
};

template<typename K, typename V>
struct TreeNode
{
	std::pair<K, V> _kv;
	TreeNode<K, V>* _left;
	TreeNode<K, V>* _right;
	TreeNode<K, V>* _parent;

	Colour _col;

	TreeNode(const std::pair<K, V>& kv)
		:_kv(kv)
		, _left(nullptr)
		, _right(nullptr)
		,_parent(nullptr)
		,_col(RED)
	{ }
};

新结点在构造时默认设置成红色。下面展示的成员函数都属于RBTree<K, V>类，类中使用Node作为TreeNode<K, V>的类型别名，_root保存整棵树的根结点。

2.2 红黑树颜色与插入方式

红黑树插入的第一步仍然是按照二叉搜索树的规则找到空位置。真正需要考虑的是，新结点到底应该染成红色还是黑色。

如果在一棵非空树中直接插入黑色结点，只有经过这个新结点的路径会多出一个黑色结点，其他路径的黑高没有变化，规则5马上就可能被破坏，而且修复黑高比较麻烦。插入红色结点则不会改变任何路径的黑高，此时可能产生的主要问题只是新结点和父结点连续为红。

所以插入时可以这样处理：

  • 空树插入：新结点就是根，直接染成黑色。
  • 非空树插入：新结点先染成红色。如果父结点为黑色，所有规则都没有被破坏，插入直接结束。
  • 如果父结点也为红色，就出现连续红结点，需要根据叔叔结点的位置和颜色继续调整。

为了后面看图和代码方便，先固定四个变量：

  • c表示当前需要处理的结点，也就是代码中的cur。
  • p表示c的父结点，也就是parent。
  • g表示p的父结点，也就是grandfather。
  • u表示p的兄弟结点，也就是uncle。

当p为红色时，g一定存在并且一定是黑色。因为插入前整棵树是合法红黑树，红色的p不可能再有一个红色父结点。接下来真正决定处理方式的是u：

  1. u存在并且为红色，只需要变色，再把问题向上交给g。
  2. u不存在，或者存在但为黑色，需要旋转加变色。

u == nullptr时，它就是逻辑上的黑色NIL，所以"不存在"和"存在但为黑色"可以放在同一类中处理。

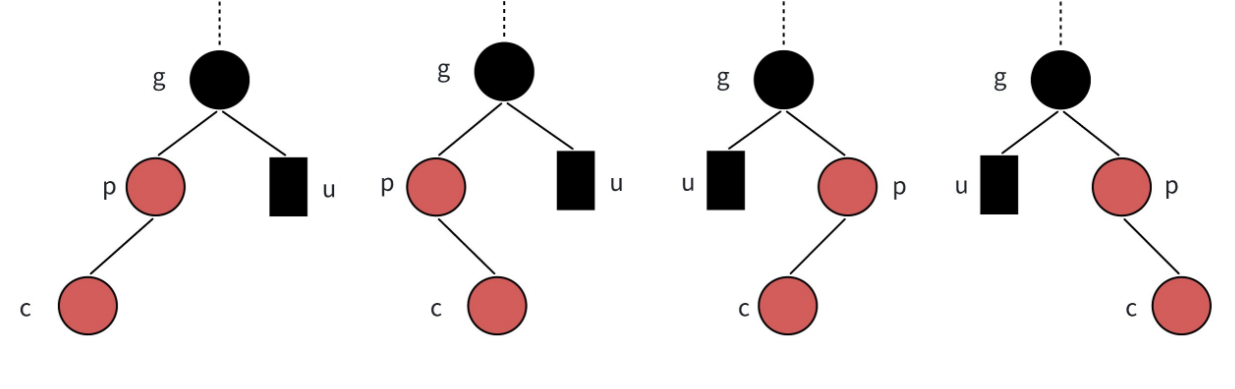

上图中的黑色矩形表示黑色叔叔结点或逻辑上的NIL。可以先只看g -> p -> c的方向：在同一侧是LL或RR，需要单旋；拐弯的是LR或RL，需要双旋。

3.红黑树插入后的调整

3.1 父亲和叔叔都是红色------只变色

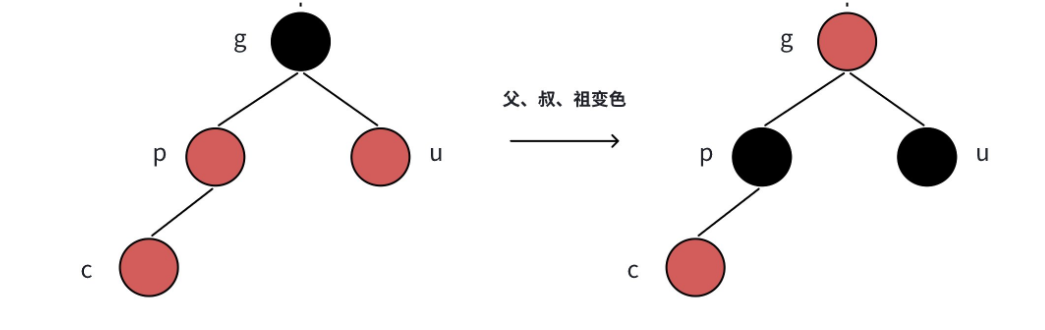

第一种情况为：c是红色，p是红色，g是黑色，并且u存在且为红色。

这时不能只把p变成黑色，因为u所在路径的黑高没有增加，两边会不一致。正确做法是把p和u同时染黑，再把g染红。

变色以后，经过p和u的路径都增加了一个黑结点，而原来的黑色g又变成红色，所以从g这一层向下看的总黑高没有变化；c和p连续红的问题也被解决了。

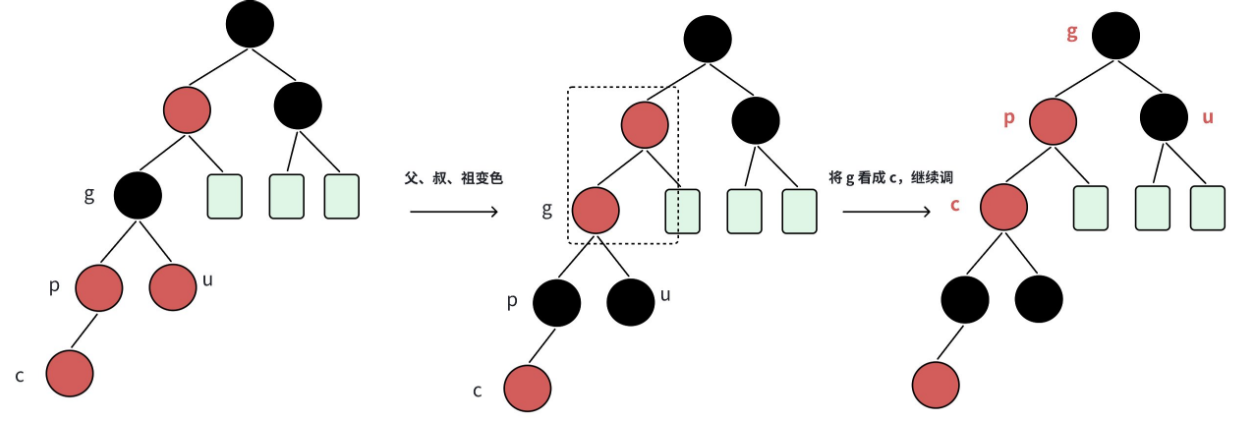

但是这里不能马上结束，因为g变成了红色。如果g的父结点也是红色，新的连续红冲突就被传到了上层。因此代码会令cur = grandfather，把g当成新的c继续向上检查。

如果一路更新到了根，循环结束以后再统一把根染黑。这个处理只需要变色，不需要旋转，所以不管p在g左边还是右边、c在p哪一边，逻辑都是一样的。

3.2 叔叔为黑色或NIL------单旋加变色

当u为黑色或逻辑上的NIL时，单纯变色无法同时解决连续红结点和黑高问题，还需要配合旋转。如果p和c位于同一侧，就属于外侧过长的LL或RR型。

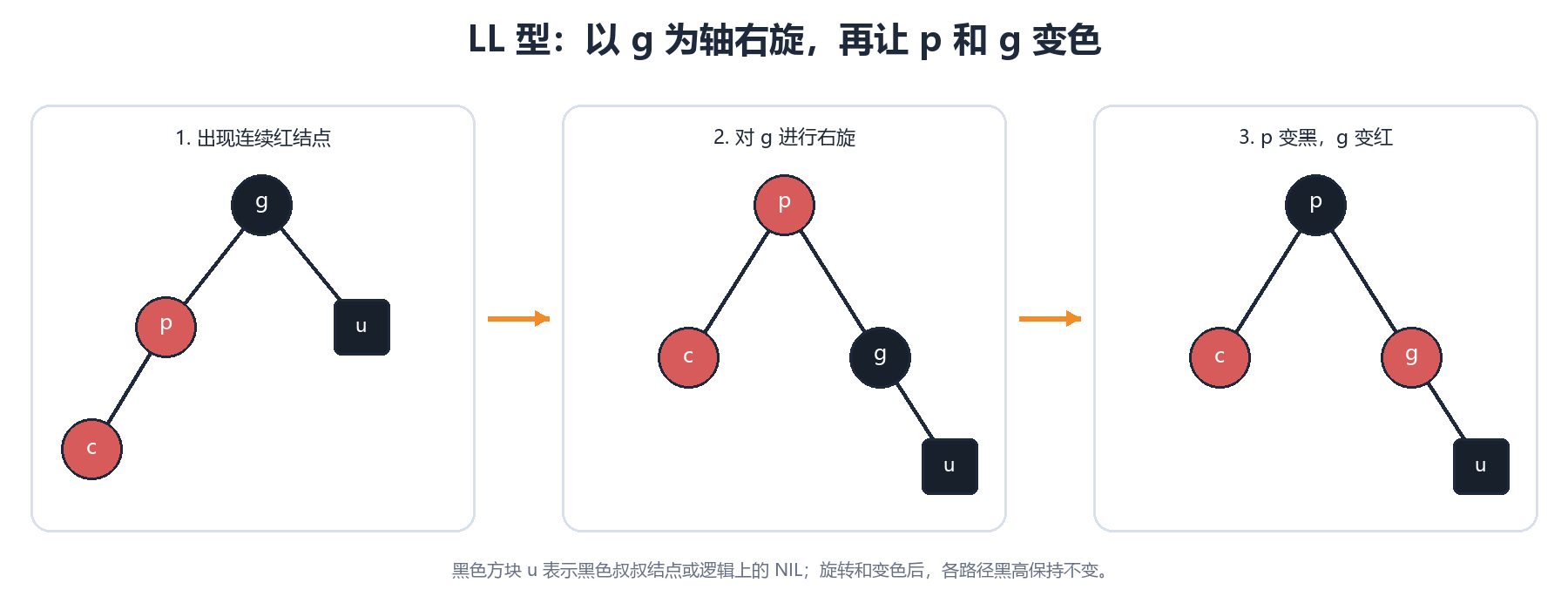

LL型中，p是g的左孩子，c又是p的左孩子。此时应该以g为旋转点进行右旋 ，让p成为局部新根，然后把p染黑、g染红。

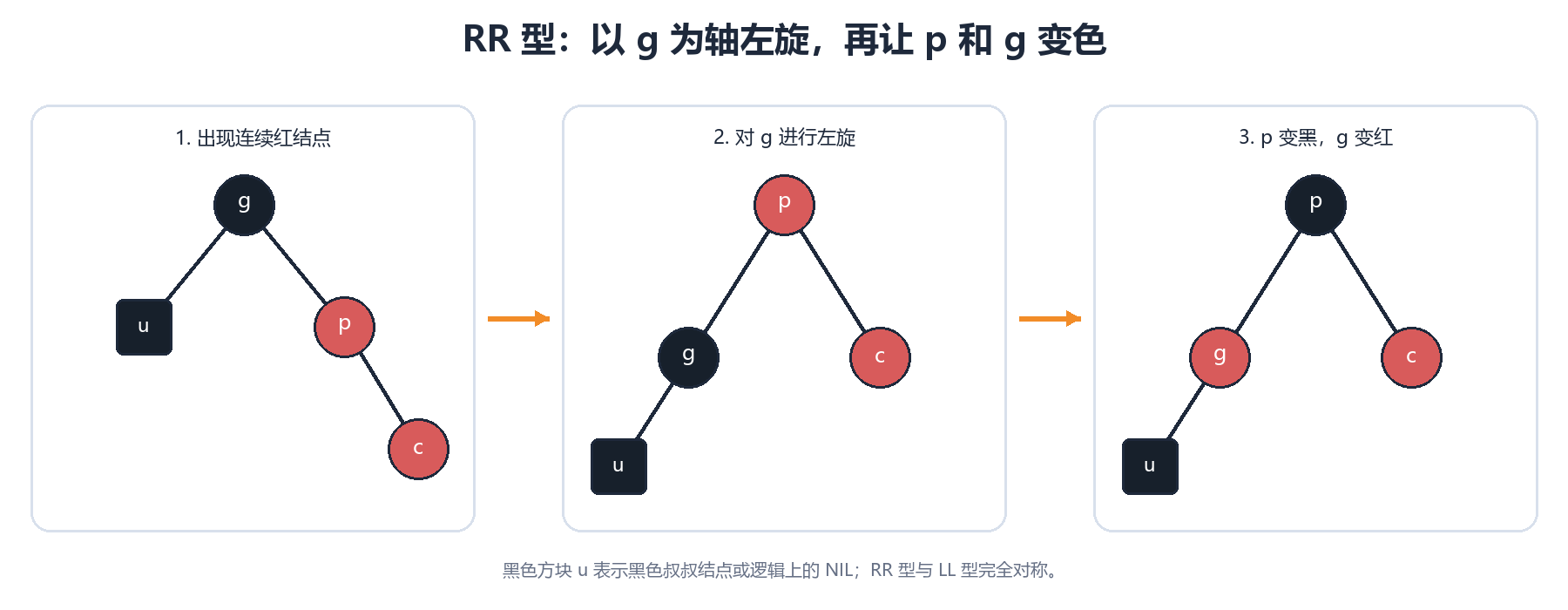

RR型完全对称：p是g的右孩子，c又是p的右孩子，所以以g为旋转点进行左旋 ，再把p染黑、g染红。

单旋加变色完成以后，局部新根p是黑色，向下每条路径的黑高仍然不变，也不存在连续红结点。无论p上面的父结点是什么颜色，都不会与黑色的p产生冲突，因此这里可以结束调整。

3.3 叔叔为黑色或NIL------双旋加变色

如果p和c不在同一侧，树形出现拐弯，一次旋转就不够了。

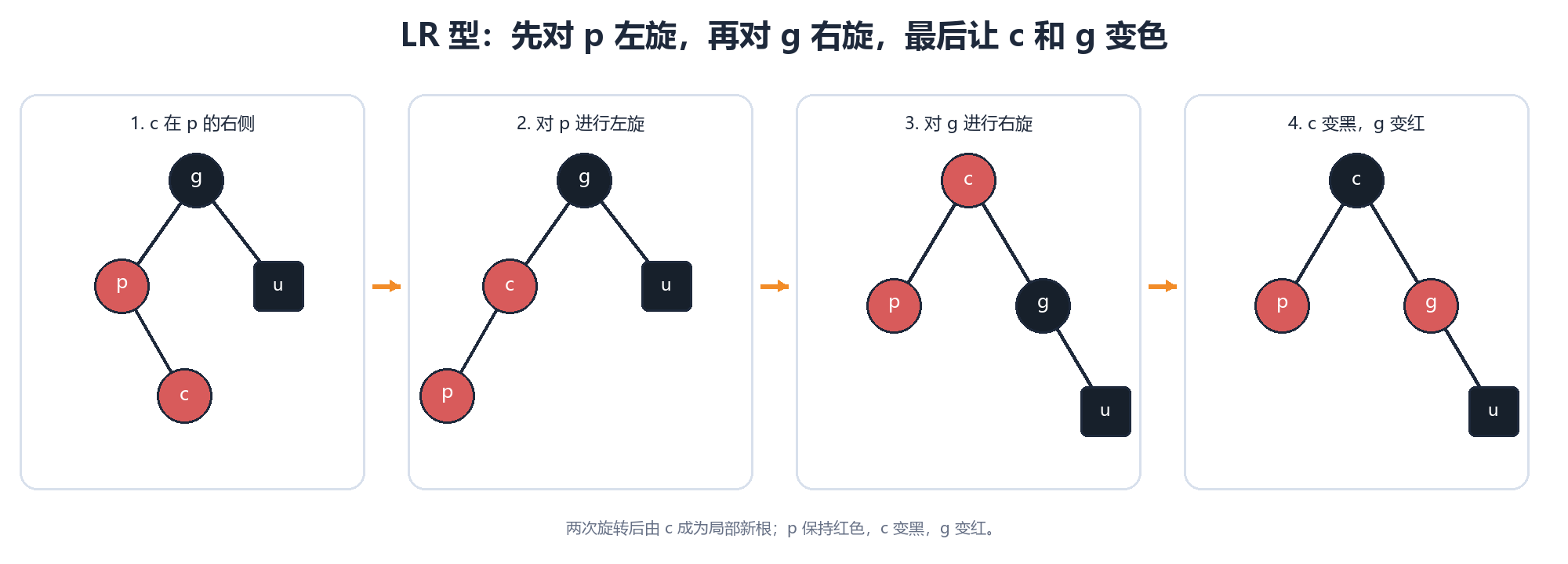

LR型中，p是g的左孩子，c是p的右孩子：

  1. 先以p为旋转点进行左旋。
  2. 再以g为旋转点进行右旋。
  3. 最终c成为局部新根，把c染黑、g染红，p不需要重新着色，仍然保持红色。

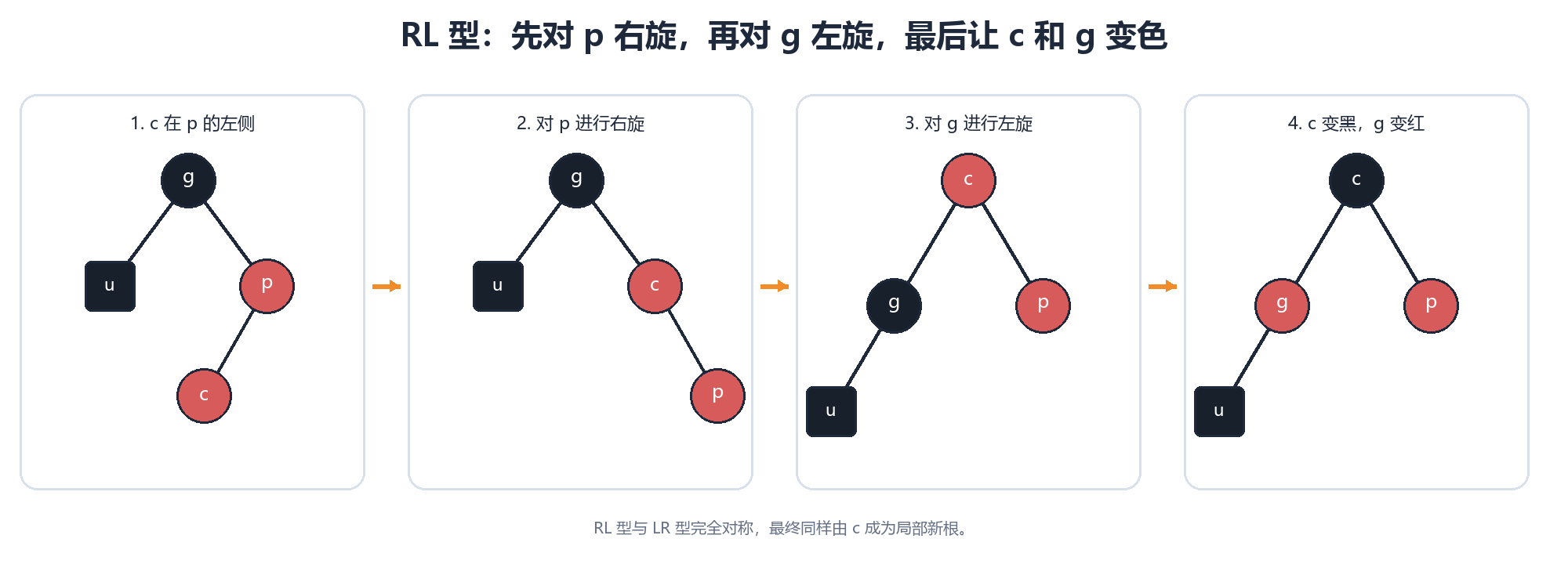

RL型与它对称，p在g右边，c在p左边：先对p右旋，再对g左旋，最后同样把新的局部根c染黑、g染红，p保持红色。

需要注意的是，LL、RR、LR、RL描述的是从g走到p、再走到c的方向，不是说要对p或c直接做同名旋转。真正作为旋转参数的是代码里的grandfather或parent，图中也已经把旋转对象单独标出来了。

3.4 插入代码实现

把上面的几类情况合在一起，就是完整的Insert。左半边和右半边逻辑完全对称：先根据parent是grandfather的左孩子还是右孩子找到uncle，再判断叔叔颜色，最后选择变色、单旋或双旋。

cpp 复制代码
bool Insert(const std::pair<K, V>& kv)
{
	if (_root == nullptr)
	{
		_root = new Node(kv);
		_root->_col = BLACK;
		return true;
	}

	Node* parent = nullptr;
	Node* cur = _root;

	while (cur)
	{
		if (cur->_kv.first < kv.first)
		{
			parent = cur;
			cur = cur->_right;
		}
		else if (cur->_kv.first > kv.first)
		{
			parent = cur;
			cur = cur->_left;
		}
		else
		{
			return false;
		}
	}

	// 插入一颗红色结点，因为如果插入黑色的话肯定会破坏规则
	cur = new Node(kv);
	if (parent->_kv.first < kv.first)
	{
		parent->_right = cur;
	}
	else
	{
		parent->_left = cur;
	}
	cur->_parent = parent;

	// 维护这颗红黑树
	while (parent && parent->_col == RED)
	{
		Node* grandfather = parent->_parent;
		if (grandfather->_left == parent)
		{
			Node* uncle = grandfather->_right;
			if (uncle && uncle->_col == RED) // 叔叔存在且为红
			{
				// 祖父和父亲变色
				grandfather->_col = RED;
				parent->_col = uncle->_col = BLACK;

				cur = grandfather;
				parent = cur->_parent;
			}
			else // 叔叔不存在或者为黑
			{
				// 需要变色 + 右旋
				if (parent->_left == cur)
				{
					RotateR(grandfather);
					grandfather->_col = RED;
					parent->_col = BLACK;
				}
				else // 变色 + 左右旋转
				{
					RotateL(parent);
					RotateR(grandfather);
					grandfather->_col = RED;
					cur->_col = BLACK;
				}
				break;

			}

		}
		else if (grandfather->_right == parent)
		{
			Node* uncle = grandfather->_left;
			if (uncle && uncle->_col == RED)
			{
				grandfather->_col = RED;
				parent->_col = uncle->_col = BLACK;

				cur = grandfather;
				parent = cur->_parent;
			}
			else // 叔叔不存在或者为黑
			{
				// 变色 + 左旋
				if (parent->_right == cur)
				{
					RotateL(grandfather);
					grandfather->_col = RED;
					parent->_col = BLACK;
				}
				else
				{
					RotateR(parent);
					RotateL(grandfather);
					grandfather->_col = RED;
					cur->_col = BLACK;
				}

				break;
			}
		}
		else
		{
			assert(false);
		}

	}

	// 根节点肯定是黑的，所以不管上面有没有变色都统一让
	// 根节点为黑
	_root->_col = BLACK;
	return true;

}

叔叔为红时，问题可能被传到上层，所以更新cur和parent继续循环；发生旋转以后，局部冲突和黑高已经恢复，可以直接break。最后无论前面是否发生过多次变色，都统一把根结点设为黑色。

4.红黑树的旋转与其他接口实现

4.1 左右旋转

红黑树的旋转结构与上一篇AVL树中的左右旋完全一样，区别只是红黑树不维护平衡因子，颜色调整由Insert根据具体情况完成，所以我这里就直接CV了之前写的代码

cpp 复制代码
// 我这里直接 CV 以前写的AVL树
// 但红黑树这里不需要维护平衡因子
void RotateR(Node* parent)
{
	Node* subL = parent->_left;
	Node* subLR = subL->_right;

	parent->_left = subLR;

	// subLR 有可能为空
	if (subLR)
		subLR->_parent = parent;

	subL->_right = parent;

	Node* pparent = parent->_parent;
	parent->_parent = subL;

	// 处理 parent 为根结点的边界情况
	if (parent == _root)
	{
		_root = subL;
		subL->_parent = nullptr;
	}
	else if (pparent->_right == parent)
	{
		pparent->_right = subL;
		subL->_parent = pparent;
	}
	else if (pparent->_left == parent)
	{
		pparent->_left = subL;
		subL->_parent = pparent;
	}
	else
	{
		assert(false);
	}
}

void RotateL(Node* parent)
{
	Node* subR = parent->_right;
	Node* subRL = subR->_left;

	parent->_right = subRL;
	if (subRL)
		subRL->_parent = parent;

	subR->_left = parent;

	Node* pparent = parent->_parent;
	parent->_parent = subR;

	if (parent == _root)
	{
		_root = subR;
		subR->_parent = nullptr;
	}
	else if (pparent->_right == parent)
	{
		pparent->_right = subR;
		subR->_parent = pparent;
	}
	else if (pparent->_left == parent)
	{
		pparent->_left = subR;
		subR->_parent = pparent;
	}
	else
	{
		assert(false);
	}
}

4.2 查找

红黑树仍然保持二叉搜索树的有序关系，所以查找不需要考虑颜色。待查key大于当前结点key就向右走，小于就向左走，找到相等key时返回对应结点。

cpp 复制代码
Node* Find(const K& key)
{
	Node* cur = _root;
	while (cur)
	{
		if (cur->_kv.first < key)
		{
			cur = cur->_right;
		}
		else if (cur->_kv.first > key)
		{
			cur = cur->_left;
		}
		else
		{
			return cur;
		}
	}

	return nullptr;
}

由于红黑树高度为O(log N)，所以Find的最坏时间复杂度也是O(log N)。

4.3 拷贝和资源释放

拷贝红黑树时不仅要复制key和value，还要把每个结点的颜色一起复制，并重新建立新树内部的父指针。析构则按照后序顺序释放左右子树和当前结点。

cpp 复制代码
Node* _Copy(const Node* cur)
{
	if (cur == nullptr)
	{
		return nullptr;
	}

	Node* newNode = new Node(cur->_kv);
	newNode->_col = cur->_col;

	newNode->_left = _Copy(cur->_left);
	if (newNode->_left)
	{
		newNode->_left->_parent = newNode;
	}

	newNode->_right = _Copy(cur->_right);
	if (newNode->_right)
	{
		newNode->_right->_parent = newNode;
	}

	return newNode;
}



void _Destroy(Node* root)
{
	if (root == nullptr)
		return;

	_Destroy(root->_left);
	_Destroy(root->_right);

	delete root;
}

对应的默认构造、拷贝构造、赋值和析构如下。赋值运算符使用传值加交换的写法，形参副本在函数结束时会释放当前对象原来管理的结点。

cpp 复制代码
RBTree() = default;

~RBTree()
{
	_Destroy(_root);
}

RBTree(const RBTree& T)
{
	_root = _Copy(T._root);
}

RBTree& operator=(RBTree T)
{
	std::swap(_root, T._root);
	return *this;
}

5.红黑树测试函数

这部分的函数都比较的边缘，不是这里的重点只是为了方便测试写的函数，但大多数情况下如果写得有问题就直接报错了

cpp 复制代码
bool IsBalance() const
{
	if (_root == nullptr)
	{
		return true;
	}

	if (_root->_col == RED)
	{
		return false;
	}

	// 这里先统计其中一路的黑结点数量
	size_t refNum = 0;
	Node* cur = _root;
	while (cur)
	{
		if (cur->_col == BLACK)
		{
			refNum++;
		}
		cur = cur->_left;
	}

	return _Check(_root, 0, refNum);

}

bool _Check(const Node* root, size_t blackNum, const size_t refNum) const
{
	if (root == nullptr)
	{
		if (blackNum != refNum)
		{
			std::cout << "黑色结点数量不一致" << std::endl;
			return false;
		}
		return true;
	}

	if (root->_col == RED && root->_parent->_col == RED)
	{
		std::cout << "出现了连续的红结点" << std::endl;
		return false;
	}

	if (root->_col == BLACK)
	{
		blackNum++;
	}

	return _Check(root->_left, blackNum, refNum)
		&& _Check(root->_right, blackNum, refNum);
}

红黑树看起来情况很多，但真正需要记住的主线并不长：新结点先插红色；父亲是黑色就结束；父亲和叔叔都红就一起变黑、祖父变红并继续向上；叔叔为黑或NIL时，再根据LL、RR、LR、RL选择旋转和变色。把c、p、g、u的位置固定下来以后，代码中的每个分支都能在图里找到对应关系。

完
