一、为什么 MCU 会上电乱跑、运行跑飞
系统上电瞬间，电源电压尚未爬升到稳定值，若 MCU 此时就开始取指执行，PC 指针极易跑飞；运行中一旦电源跌落、受到强干扰或程序陷入死循环，系统也会陷入"卡死"状态。成熟的方案不是靠软件"祈祷"，而是在硬件层放一个专职守护者------ASL706S。
看门狗+复位并不是奢侈品：EMC 测试、电源注入、太空单粒子都可能让 MCU 失控。一颗不到 1 元成本的监控芯片，换来的是整机可靠性数量级的提升。
二、一颗芯片管四件事
-
复位：上电、掉电、电压波动时拉低 RESET，VCC 低至 1.2V 仍保证复位有效；
-
看门狗：独立 1.6s 计时，超过无喂狗即 WDO 拉低，逼 MCU 重启；
-
电源故障预警：PFI 比较器以 1.2V 为基准，外接分压即可在 5V/12V 跌落前发中断；
-
手动复位：MR 低有效、内部上拉，按键或外部逻辑即可触发复位。
这四件事由独立模块实现又彼此联动：MR 拉低可强制看门狗溢出；WDO 可被连回 MR 触发复位；PFO 也可连 MR 形成电源预警后自动复位。这种"内部互锁"让设计既灵活又可靠。
|---------|---------------|----------------|-----------------|
| 功能 | 触发条件 | 对外动作 | 典型接法 |
| 上电/掉电复位 | VCC 越过/跌至阈值 | RESET 拉低 200ms | 接 MCU 复位脚 |
| 看门狗 | 1.6s 无 WDI 边沿 | WDO 拉低 | WDO->MR 或 GPIO |
| 电源故障 | PFI<1.2V 基准 | PFO 拉低 | PFO->MCU 中断 |
| 手动复位 | MR 被拉低 | 强制复位/看门狗溢出 | 按键到地 |
这张表是 ASL706S 的"使用说明书"浓缩版：四种失效模式各有独立的触发与动作，又都汇聚到 RESET 这一条"总闸"。设计者只要把 RESET 接到 MCU、WDI 接到喂狗脚、PFI 接到被监控电压、MR 接按键，四道防线就立起来了。
三、核心参数优势与价值
|--------|------------------|-----------------|
| 参数 | 数值 | 带来的好处 |
| 工作电压 | 1.2~5.5V | 宽压且 1.2V 起复位仍有效 |
| 静态电流 | 50uA(Max) | 常监控也不拖累系统功耗 |
| 复位阈值 | 3.08V (±15mV 迟滞) | 精准且抗回差抖动 |
| 复位脉宽 | 200ms | 足够 MCU 完成初始化 |
| 看门狗周期 | 1.6s | 超时即纠死机 |
| WDI 脉宽 | 50ns | 短脉冲也能被识别 |
| PFI 基准 | 1.2V | 任意电压经分压可监控 |
| PFO 输出 | 独立推挽 | 可接 MCU 中断 |
| MR 上拉 | 20~130kΩ | 可悬空/按键/逻辑驱动 |
| 抗辐照 | TID>=100krad | 航天/核电在轨可靠 |

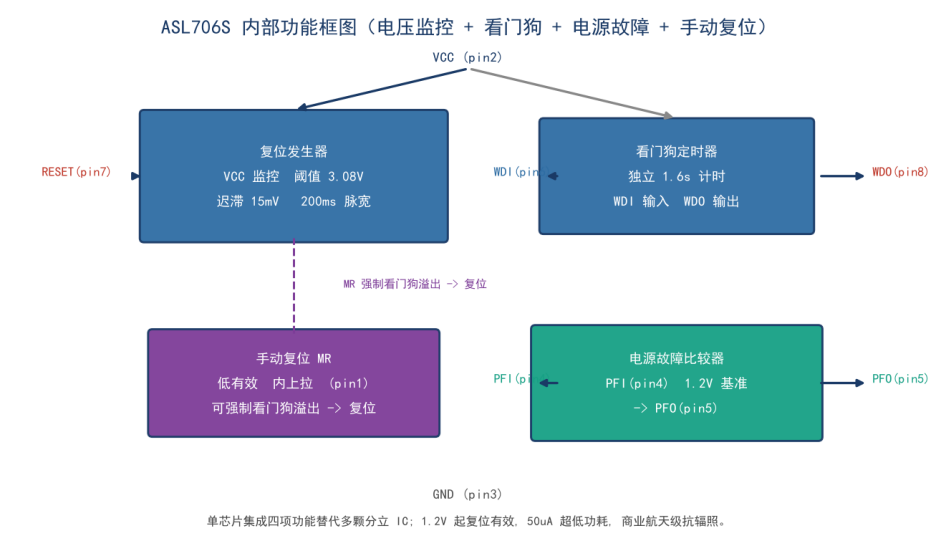

图：asl706s_arch
四、时序精读：复位与看门狗怎么工作
上电时 VCC 越过 1.2V，RESET 即保证为低；待 VCC 超过 3.08V 阈值后，内部 200ms 定时器计时结束才释放 RESET，给 MCU 留足初始化窗口。
运行中若 WDI 在 1.6s 内没有边沿，看门狗溢出拉低 WDO（可连到 MR 强制复位）；PFI 低于 1.2V 则 PFO 立即变低，给 MCU 留出有序关断的时间。掉电时只要 VCC 跌至 1.2V，RESET 即被锁低，防止 MCU 跑飞。
这意味着无论电源怎么抖、程序怎么卡、辐射怎么打，这颗芯片都会按既定节奏把系统拉回已知状态，工程师不必再为每一种失效模式写专门的恢复代码。
五、典型应用：上电与运行监控

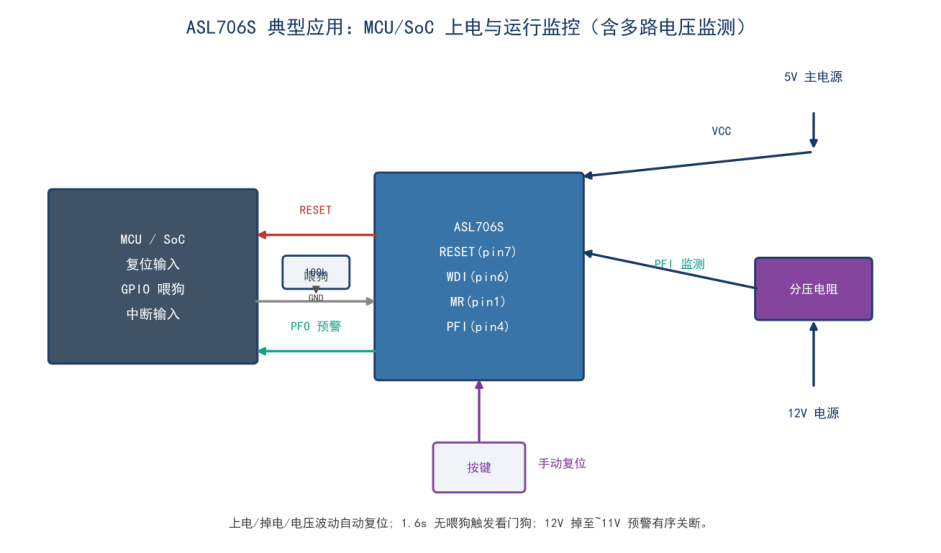

图：asl706s_app
六、辐射加固与系统可靠性
ASL706S(ASL706S2Y) 商业航天级 TID>=100krad(Si)、SEU/SEL>=37MeV·cm²/mg，工作温度 -55~+125℃，SOP8 封装，HBM ESD ±4kV 装配良率高。
七、调试时最容易踩的三个坑
第一，喂狗时序没算清：主循环里喂狗被长任务阻塞，超过 1.6s 就被复位，表现为"周期性重启"。务必保证最长代码路径 < 看门狗周期，或把喂狗放到高优先级定时器。
第二，RESET 上拉/下拉没处理好：若 MCU 复位脚内部无上拉，外部又没加 100kOhm 下拉，VCC 跌到 1.2V 时 RESET 可能悬空，复位不可靠。ASL706S 的 RESET 是推挽输出，但仍建议保留下拉以抗干扰。
第三，PFI 分压算错：12V 监测若分压比不对，可能 12V 早已跌到位 PFO 才响。按"PFI=1.2V 时对应临界电压"反推 R 比值，并留 5%~10% 余量，让预警早于真正掉电到达。把这三个坑提前堵上，ASL706S 的守护就稳了。
八、200ms 复位脉宽与 MCU 启动的默契
为什么是 200ms 而不是 20ms 或 2s？太短，慢速 MCU 或带外置 Flash 启动的 SoC 还没跑完初始化就被释放，照样会跑飞；太长，又拖慢系统上电响应、影响快速重启体验。200ms 是覆盖了绝大多数 MCU/DSP 复位后初始化窗口的折中值，这也是 ASL706S 把复位脉宽定在 200ms 的工程考量。
对带 bootloader、要校验固件或初始化外部 SDRAM 的复杂 SoC，必要时可在 RESET 后再用 MCU 自身做二级"软件复位握手"，但硬件 200ms 兜底永远是第一道保险。配合 VCC-RESET 33us 的快速响应，ASL706S 在上电与异常两个方向上都把"何时该按住 MCU"拿捏得恰到好处。
