不用灾前SAR，只靠一景Sentinel-1，能不能稳定画出全球水体？DSWx-S1论文通俗解读
一句话读懂： 这篇论文提出了一套面向全球业务化应用的单景Sentinel-1水体提取算法。它不依赖同轨灾前SAR影像，而是把局部自适应阈值、VV/VH双极化、模糊逻辑、HAND、历史水体、土地覆盖、区域生长和"暗地表"剔除组合起来，重点解决"沙漠和道路太暗导致误报"以及"风浪水面太亮导致漏报"两个长期难题。该方法已经用于NASA OPERA的DSWx-S1动态地表水产品。
很多洪水遥感方法依赖"灾前---灾后"两景影像做变化检测。这样做很直观：灾前没有水、灾后突然变暗，就可能是洪水。
但真正业务化时经常遇到一个问题：灾前影像不一定正好存在，即使存在，也可能因为季节、土壤湿度、农作物变化和城市变化而与灾后场景差异很大。
因此，一个更理想的方案是：只拿到当前这一景SAR，就能判断哪里是开放水体，而且在沙漠、城市、海岸、湖泊和洪水区都尽量稳定。
2026年，NASA JPL等团队在 Remote Sensing of Environment 发表：
Towards global mapping of dynamic surface water extents using Sentinel-1 SAR data
论文提出的算法最终服务于 OPERA Dynamic Surface Water eXtent from Sentinel-1，也就是DSWx-S1产品。
这篇论文最值得看的地方，不是用了深度学习，而是相反：作者用一套经过精细设计的统计、地形和SAR物理规则，把单景Sentinel-1水体提取做到了接近全球可运行。
一、为什么"单景SAR找水"看起来简单，实际上很难？
开放水面通常比较平滑，雷达波容易发生镜面反射，因此返回卫星的能量较少，在SAR影像中通常表现为暗色。
于是最简单的方法就是：
低于某个后向散射阈值 = 水体。
问题在于，很多非水地物也很暗，例如沙漠和干燥裸地、平整道路和机场跑道、某些稀疏植被、平坦光滑的人工地表。这些区域同样可能发生镜面反射，甚至比真正水体还暗。如果只做阈值分割，就会出现大量"假水"。
反过来，水体也不一定总是暗的。风、雨和水面粗糙度会把水面变"亮"，船只、建筑和其他强散射目标也可能让水面局部后向散射升高，造成漏检。
所以作者真正要解决的是两个问题：
暗的地方不一定是水，水也不一定永远是暗的。
这就是整篇论文算法设计的出发点。
二、这篇论文和传统洪水变化检测有什么不同？
很多洪水算法使用灾前和灾后SAR影像做变化检测。它们很适合找"新出现的水"，但存在两个限制。
第一，灾前影像必须足够新。如果参考影像太旧，湖泊、河道和土地覆盖已经发生变化，就可能把正常水体变化误认为洪水。
第二，变化检测天然更关注"新增水"，对永久湖泊、河流和水库本身不一定能够稳定表达。
本文则采用single-acquisition思路，即每一景Sentinel-1都独立判断当前水体状态。
它不需要同轨灾前SAR，但并不代表完全不需要辅助资料。算法仍然使用Copernicus DEM、HAND、ESA WorldCover和JRC Global Surface Water Occurrence。
区别在于，这些资料主要提供地形和历史先验，而不是直接拿另一景SAR做变化差分。
因此，这套方法更适合连续生成"每一时刻的当前水体范围"，再把多时相产品串起来分析洪水、干旱和水库变化。

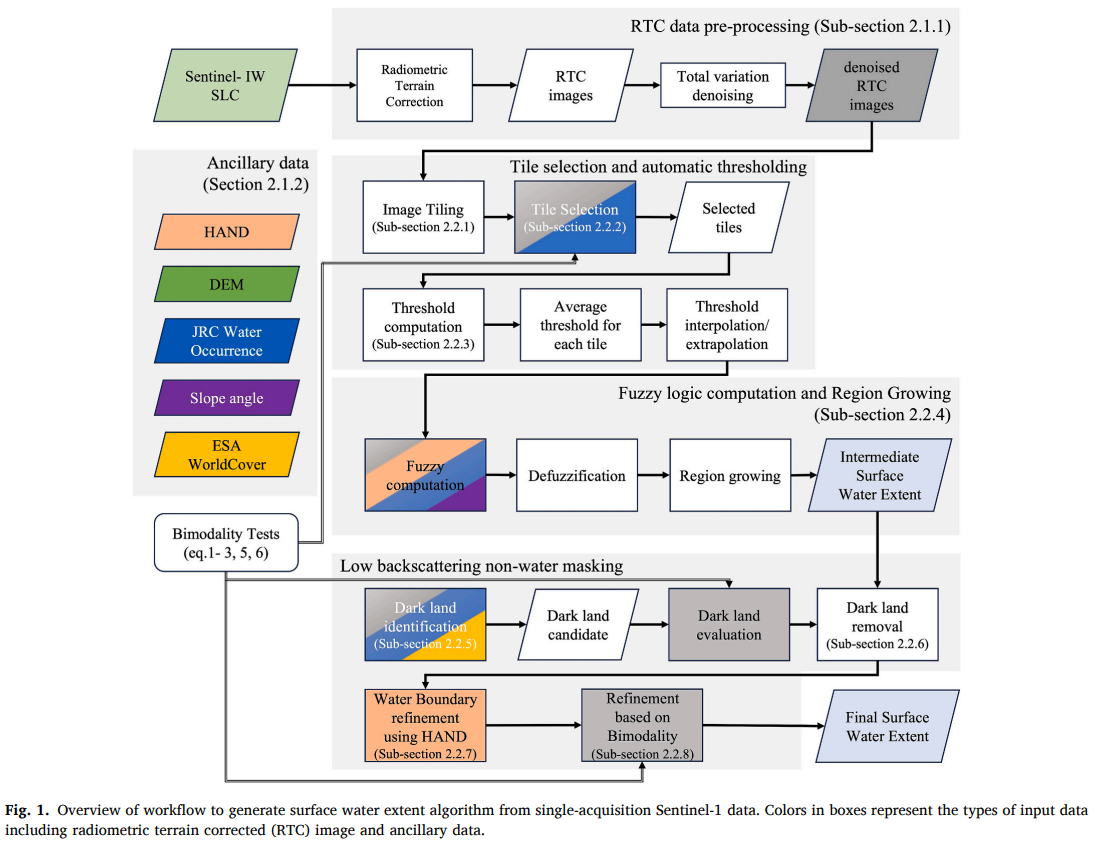

三、算法第一步：为什么要把一整景SAR切成很多小块？
一景Sentinel-1 IW影像可以覆盖约240 km宽的区域，里面可能同时包含城市、农田、森林、湖泊、沙地和山区。
如果整个场景只计算一个全局阈值，很容易失效，因为不同地区的后向散射背景完全不同。

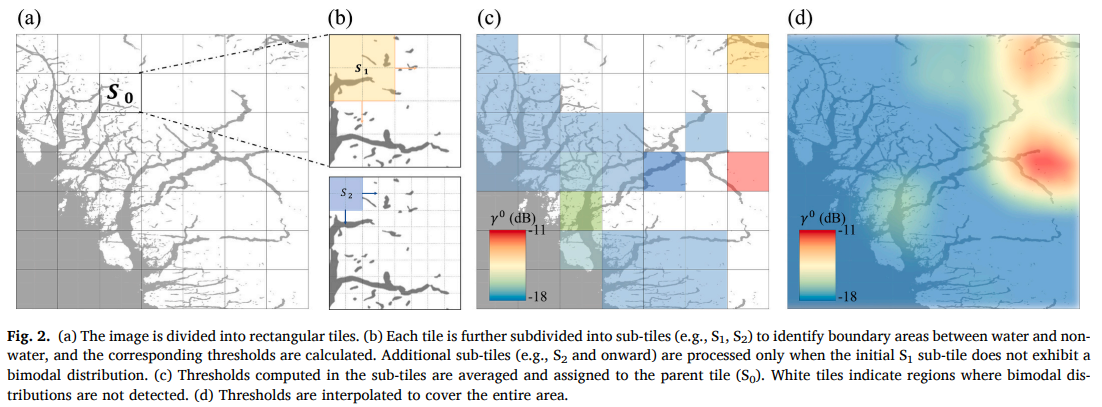

作者因此把影像先切成约 12 km × 12 km 的基础块S0，再继续生成有50%重叠的小块S1。如果局部仍然无法找到清晰的水---陆双峰分布，就继续把窗口缩小，直到找到足够多适合计算阈值的子块，或者窗口已经小到约750 m。
这样做的逻辑很简单：
全球阈值很难统一，但局部水体和周围陆地往往更容易分开。
而且50%重叠能够避免水陆边界刚好落在两个窗口交界处，从而提高局部阈值估计的稳定性。
四、不是所有小块都能算阈值：先判断"这里到底有没有水陆双峰"
局部切块以后，并不是每个窗口都直接计算阈值。
如果一个小块几乎全是城市、全是森林或者全是水，那么它的直方图可能只有一个主要峰值，此时硬找"水---陆分界点"反而会产生错误。
作者因此设计了一套 bimodality test，也就是双峰检验。它综合考虑变异系数、子块与母块平均散射差异、Sarle双峰系数、双高斯拟合、两个峰之间的分离程度，以及两类样本所占面积是否足够均衡。
只有当一个窗口确实比较像"这里同时存在水和陆地"时，才允许它参与阈值计算。
此外，作者还利用JRC长期水体发生率进行辅助筛选。历史上几乎从未出现水的窗口，即使SAR直方图看起来有双峰，也会更加谨慎。
这一步的作用不是直接判水，而是：
先筛出"适合学习水陆分界线"的局部区域。
五、为什么论文还要处理"三峰分布"？
现实场景不一定只有"水"和"陆地"两种后向散射。
例如一个湖泊边缘可能同时存在很暗的水、刚刚露出的湿润湖床，以及更亮的正常陆地。这时直方图可能出现三个峰。
如果强行用双峰模型，阈值可能放在错误位置，把大片裸露湖床误判成水。
论文因此允许使用三高斯分布描述局部直方图，并优先采用较低的阈值把真正的低散射水体分离出来。

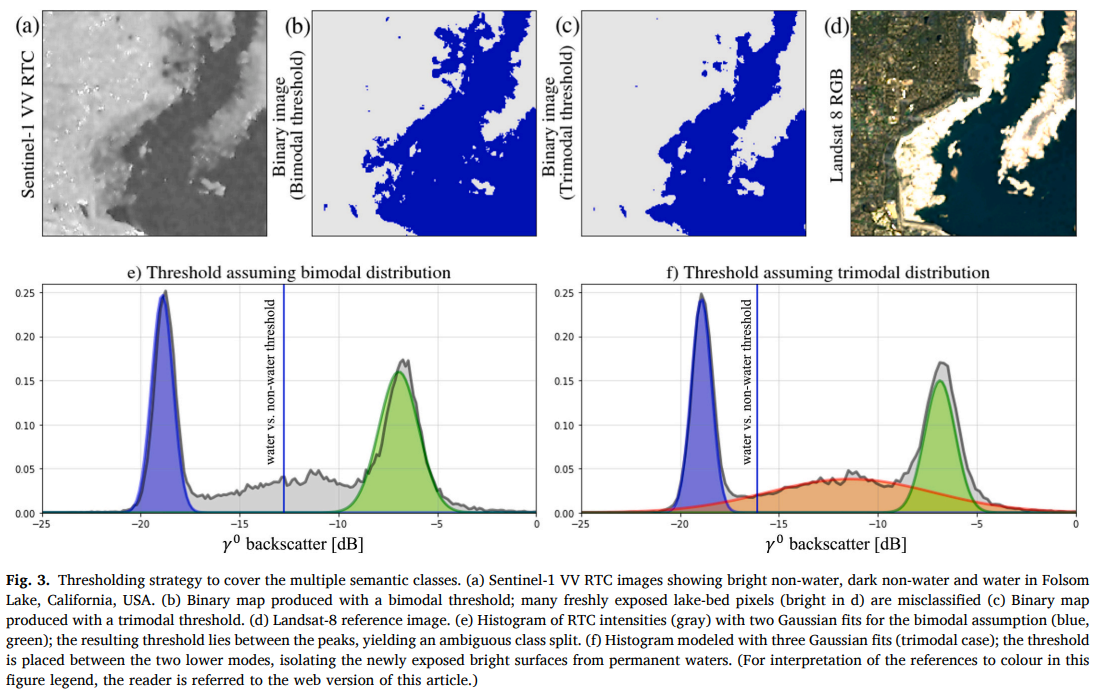

论文第6页的Folsom Lake示例非常直观：简单双峰阈值会把新暴露的湖床错分为水，而三峰处理能够把它从真正湖水中分离出来。
这说明作者并没有把"阈值法"理解成一个固定数字，而是做成了：
随空间位置和局部直方图形态变化的自适应阈值场。
六、为什么还要同时用VV和VH？一个极化不够吗？
VV和VH对水面的响应并不完全相同。

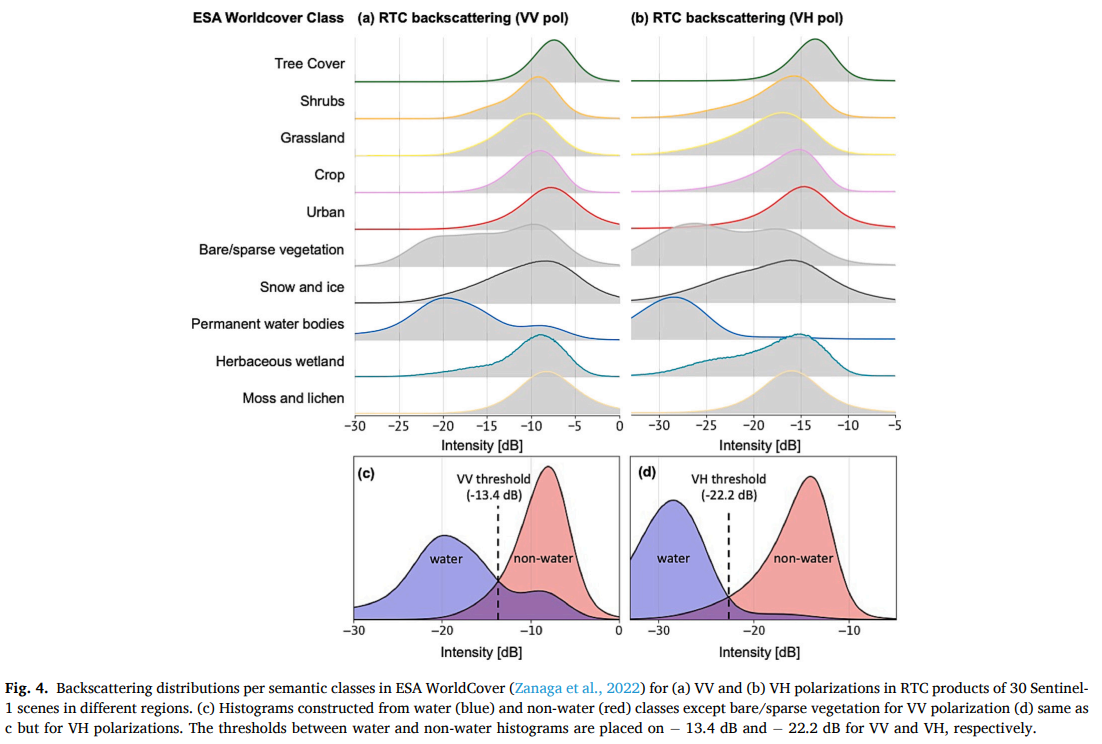

论文分析30多景Sentinel-1数据后发现，永久水体在VV和VH中通常都比较暗，但两者的优势不同。
VV对风浪和水面粗糙度更敏感。风大的时候，水面后向散射可能明显增强，导致原本应该很暗的水变亮。
VH对风浪相对不那么敏感，但某些裸地、稀疏植被和非水地物在VH中也可能很暗，因此更容易产生假水。
所以作者没有争论"到底VV好还是VH好"，而是把两者组合起来。
论文统计得到的典型参考值为：
| 极化 | 水/暗地表候选参考阈值 |
|---|---|
| VV | -13.4 dB |
| VH | -22.2 dB |
这些数字不是整个算法最终统一采用的固定阈值，而主要用于辅助识别潜在暗地表区域。
真正的主阈值仍然来自前面的局部自适应估计。
七、模糊逻辑：不要让任何一条规则"一票否决"
如果只使用SAR强度，沙漠和道路容易误报；如果只使用历史水体，又可能漏掉刚刚形成的新洪水或新水库。
作者因此没有采用简单的"满足A并且满足B才是水"，而是建立模糊逻辑综合判断。
主要信息包括VV后向散射、VH后向散射、坡度、HAND和JRC历史水体发生率。
例如，一个位置历史上从来没有水，JRC给它的"水体可能性"会很低。但如果当前VV和VH都强烈表现为水、坡度又很小、HAND也很低，它仍然可能被识别成新出现的水体。
相反，一个水库历史上一直有水，但遭遇严重干旱后，当前VV和VH都明显变亮，那么算法也可以把已经干涸的区域重新判断为非水。
最后作者使用区域生长，从高置信度水体像元开始，向周围具有相似水体特征的像元扩展，使水体边界更加连续。
所以这一步的核心思想是：
历史先验可以帮助判断，但当前SAR观测必须保留足够大的话语权。
八、全篇最关键的设计：怎样把"沙漠、道路这些假水"真正删掉？
低后向散射非水地表，也就是论文所说的 dark land，是全球SAR水体制图最大的误报来源之一。
作者利用ESA WorldCover先找到bare/sparse vegetation、urban等可能包含暗地表的类型，再结合VV、VH、JRC水体发生率和HAND共同判断。
全球统计显示，这类dark land候选大约占候选区域的 6.03%，主要集中在撒哈拉、阿拉伯半岛、戈壁和塔克拉玛干等干旱地区。
但作者没有简单把这些区域全部删除，因为洪水完全可能淹没原本的裸地和沙地。
因此又增加最后一道双峰检验：如果一个"暗地表候选区"与周边真的形成明显的水陆双峰，就保留其中更暗的水体部分；如果整个区域只是平滑、连续的低散射地表，没有明显水陆分界，则更可能是真正的暗地表。
这个设计非常重要，因为它避免了另一种极端：
为了减少沙漠误报，结果把真正发生在沙漠里的洪水也一起删掉。
九、精度到底怎么样？要分两种验证来看
论文进行了两层验证。
第一层：52个全球高分辨率样点
作者使用2019年9---10月的52个全球样点，并用3 m PlanetScope影像制作参考水体图。
为了避免30 m SAR与3 m光学之间的混合像元问题，只把30 m网格中100%被光学判为水的像元作为水体参考，部分水体覆盖的混合像元被排除。
最终平均结果为：
| 指标 | 结果 |
|---|---|
| Overall Accuracy | 93.27% |
| User's Accuracy | 85.62% |
| Producer's Accuracy | 93.55% |
| F1 | 83.30% |
52个站点中有45个，也就是约86%的站点，总体精度超过85%。
这里UA低于PA，说明模型整体偏保守：宁可少判一些水，也尽量避免把非水误判成水。

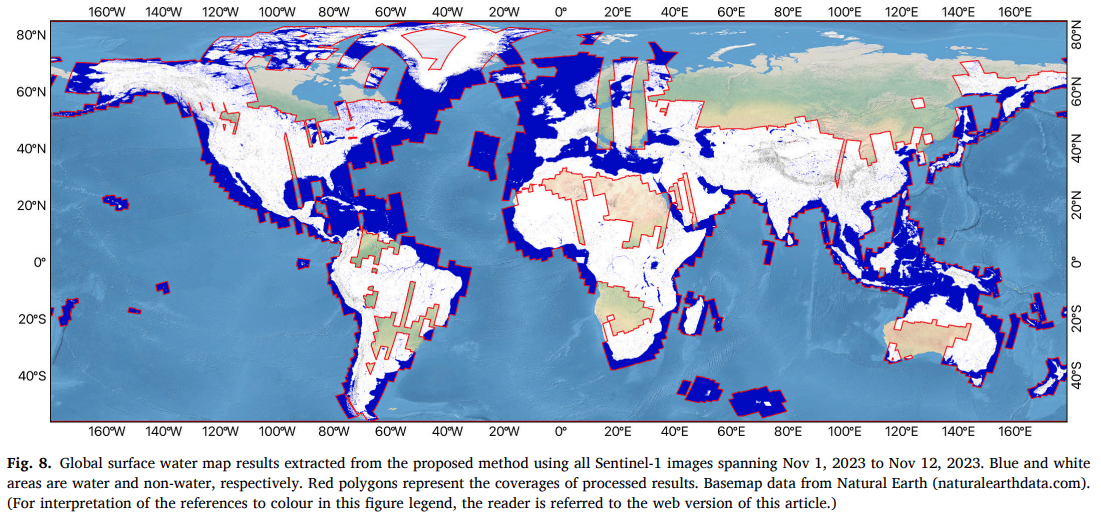

第二层：近全球6561个DSWx-HLS瓦片
作者处理了2023年11月1---12日几乎所有可用Sentinel-1影像，并与时间相差不超过5天、云量低于50%的OPERA DSWx-HLS产品比较。
共有 6561个瓦片进入统计，最终UA约94%、PA约90%、Kappa约0.94。
但论文特别提醒：
这代表与DSWx-HLS的一致性，不是"全球真实精度94%"。
因为光学参考产品本身也存在云、阴影和复杂光谱环境下的不确定性。这个限定非常重要，不能把94%直接包装成绝对真值精度。
十、几个案例比总体精度更能说明算法为什么有效
沙漠和城市暗地表

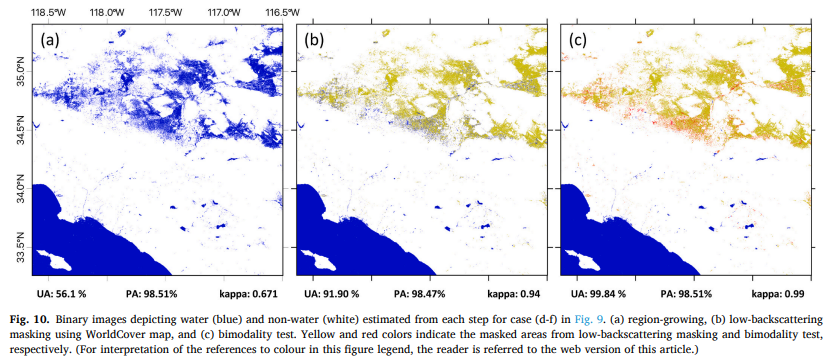

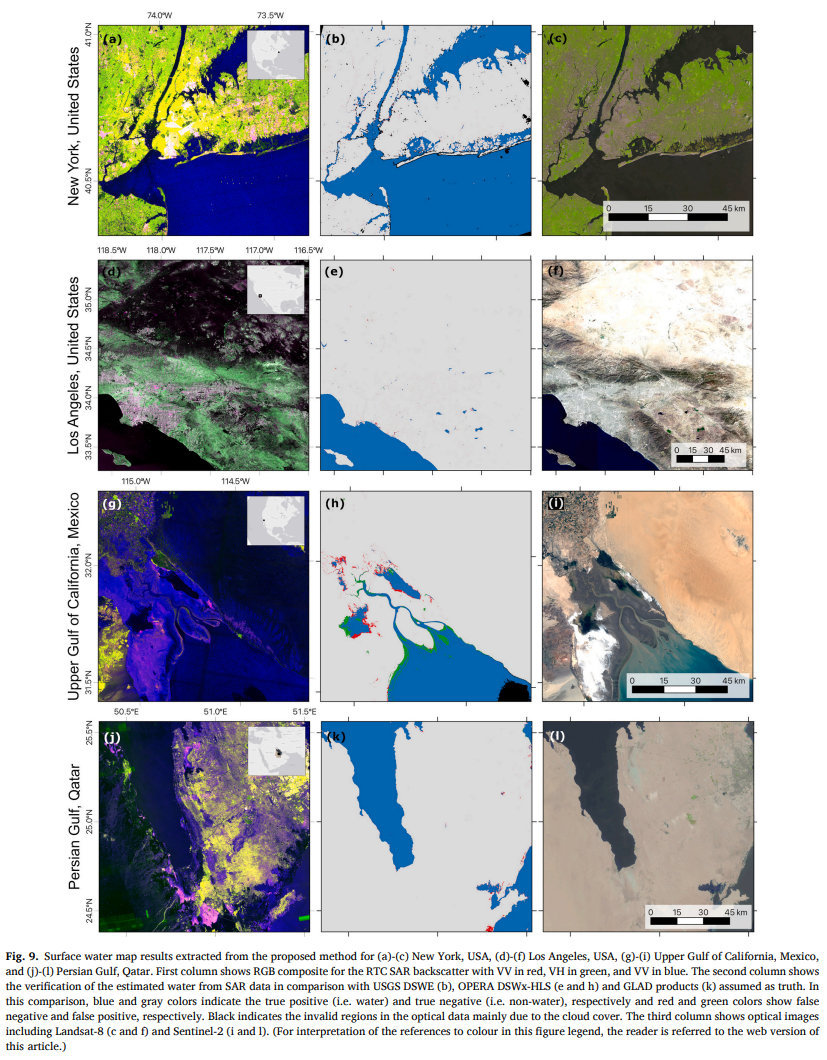

在Los Angeles案例中，如果只有区域生长，UA仅 56.1%，大量暗道路和裸地被错判成水。
加入WorldCover暗地表掩膜后，UA提高到 91.9% ；再加入最终双峰检验，UA进一步达到 99.84%，同时PA仍超过98%。
这组结果非常直观地证明了：论文后半段那些看似繁琐的"暗地表剔除步骤"并不是装饰，而是真正决定全球泛化能力的关键。

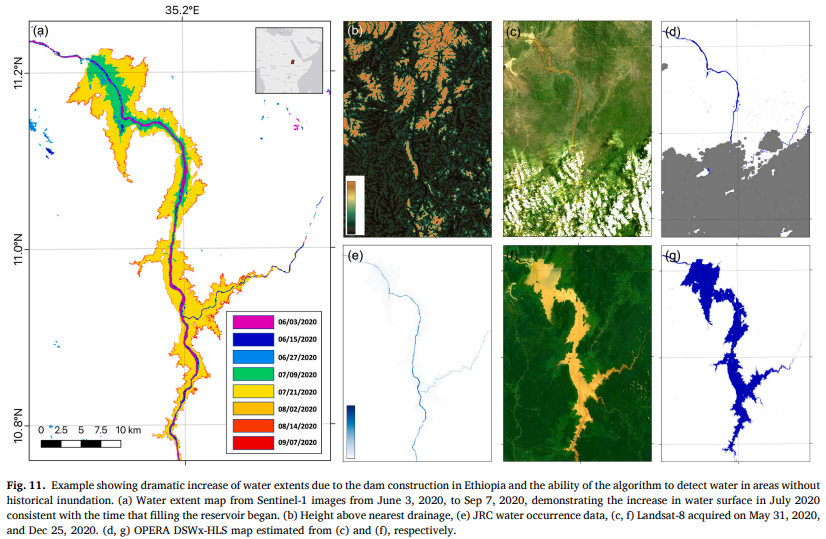

埃塞俄比亚复兴大坝快速蓄水
作者处理了2020年6月至2021年1月的17景Sentinel-1，成功跟踪了大坝蓄水后快速出现的新水面。
这很重要，因为JRC历史水体图中原本没有这些新淹没区域。如果算法过度依赖历史水体，它就应该漏掉这些地方。
实际结果说明，VV/VH、坡度和HAND仍然能够把新水体识别出来。与可用HLS结果比较时，UA约95.6%---98.5%，PA约82.3%---91.8%。

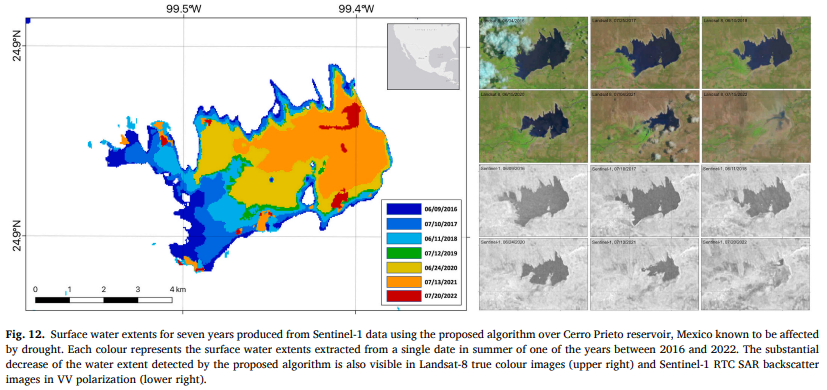

墨西哥Cerro Prieto水库干旱
算法也能跟踪水库从2016到2022年的持续萎缩。但到极端干旱的2022年，性能明显下降，PA降到38.18%，UA降到49.80%，Kappa仅0.549。
这反而是论文非常有价值的失败案例：当水库退缩到历史上少见的极端状态时，DEM、HAND和历史水体先验仍然倾向认为这些区域应该有水，部分裸露湖床又保持低散射，最终产生假水。

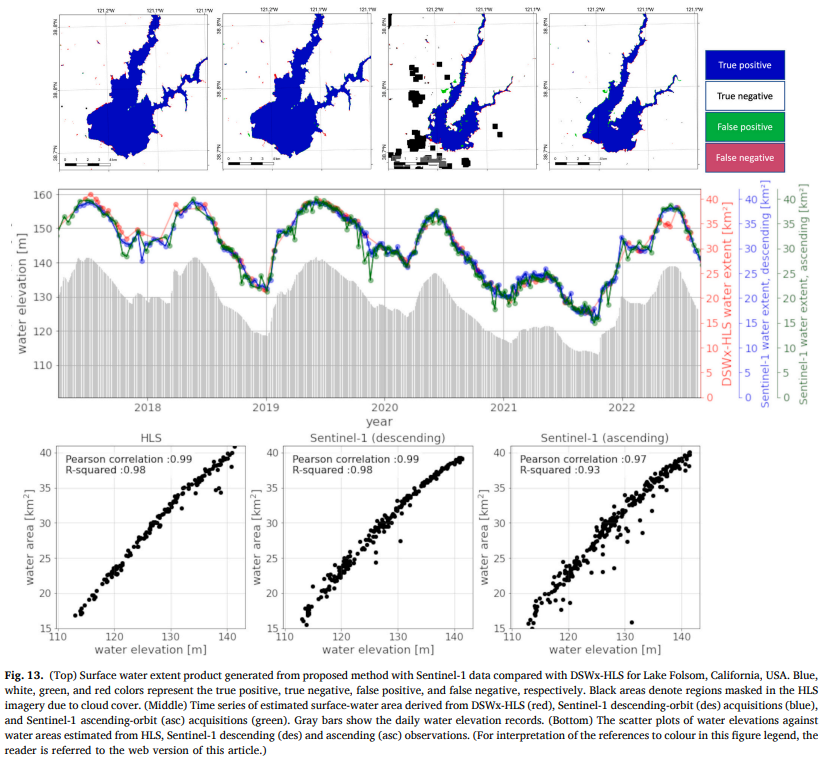

Folsom Lake多年季节变化
作者处理了2017---2022年250景降轨和232景升轨Sentinel-1。
SAR提取的水面面积与水库实测水位具有很高相关性，R²约 0.93---0.98；与HLS配对比较时，总体PA约93.1%、UA约90.34%。
这说明算法不仅能做单景水体图，也可以串成较密的时间序列研究季节变化和水库蓄泄过程。
十一、这篇论文真正的创新在哪里？
这篇论文并没有提出一个复杂神经网络，它的创新反而更偏"业务算法工程"。
第一，真正面向单景SAR运行。 不需要同轨灾前SAR，就能独立生成当前水体范围，更适合长期连续产品。
第二，把局部阈值做成多尺度、自适应。 不强迫一个全球阈值处理沙漠、城市、湖泊和山区。
第三，同时处理两种相反错误。 暗地表造成假水，亮水体造成漏水，论文分别用双极化、模糊逻辑和dark-land refinement解决。
第四，历史水体只是先验，不是硬边界。 所以新大坝蓄水和新洪水仍有机会被识别。
第五，算法已经进入OPERA DSWx-S1业务产品。 这说明它不是只在几个论文案例上运行，而是按照可扩展、自动化和全球处理需求设计。
这也是为什么整篇论文用了大量篇幅讨论极端地表、数据质量和错误来源，而不是只报告一个平均精度。
十二、哪些局限必须明确写出来？
这套方法主要针对 open surface water，开放水体，并不是所有类型的洪水都能识别。
植被下洪水
论文明确指出，植被冠层下的积水可能产生明显双程散射，SAR会变亮，不再符合"水体低散射"的核心假设。
所以该方法不能直接等同于能识别所有森林、湿地和农作物下洪水。
冰雪和冻结水体
不同类型海冰、湖冰的SAR散射非常复杂，可能既表现得像水，也可能表现得像陆地。作者明确建议该方法用于 ice-free environments。

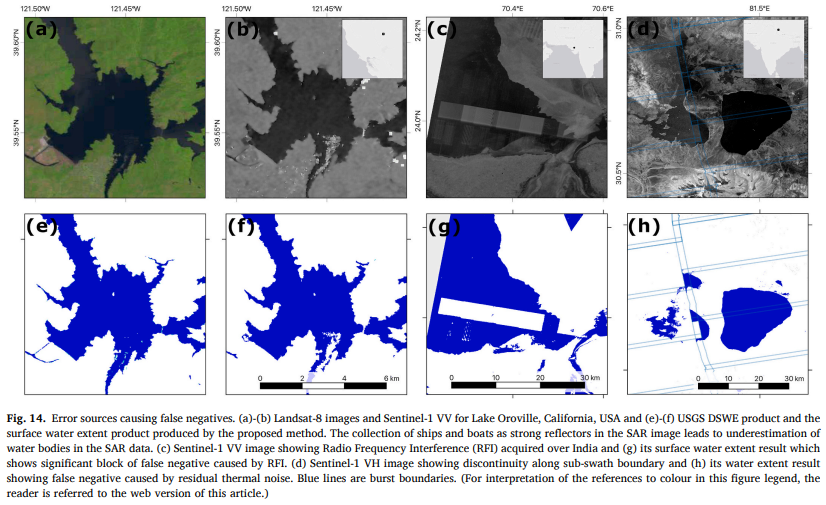

船只和强散射目标
船只、港口设施和建筑物会在水面形成强散射，使真实水体局部被误判为非水。
RFI和热噪声
射频干扰会产生异常亮条纹或亮块；Sentinel-1子波束和burst边界残余热噪声也会造成漏检。
阈值估计需要一定面积的水陆共存
如果一个处理区域太小，而且几乎全水或全陆，就很难从直方图中稳定估计水陆阈值。因此业务系统最好使用比单个burst更大的区域。
DEM过时会传递误差
新水库、矿区、河道改道和海岸填筑都会导致现实地形与DEM不一致。DEM误差会进一步影响RTC、HAND和坡度，从而影响最终结果。
这些限制说明：
DSWx-S1是一套成熟的开放水体业务算法，但不是一个"任何SAR暗像元都能准确解释"的万能方法。

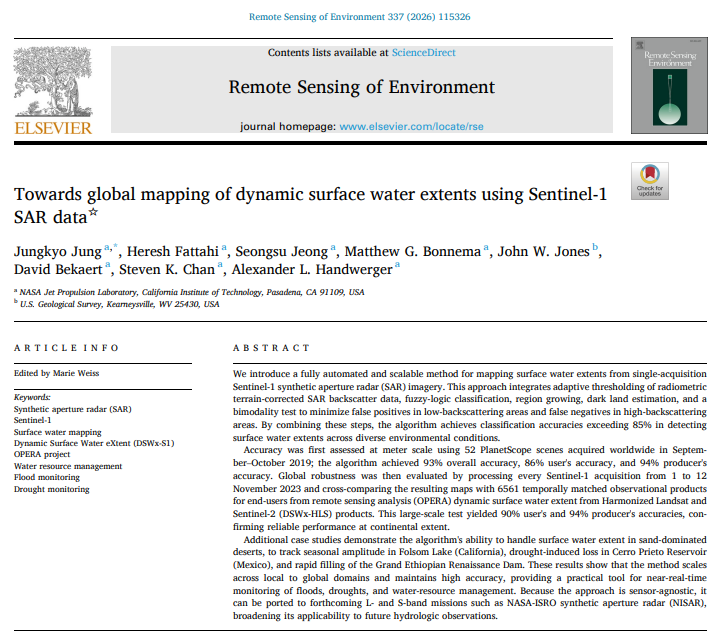

论文信息
论文题目： Towards global mapping of dynamic surface water extents using Sentinel-1 SAR data
作者： Jungkyo Jung、Heresh Fattahi、Seongsu Jeong、Matthew G. Bonnema、John W. Jones、David Bekaert、Steven K. Chan、Alexander L. Handwerger
期刊： Remote Sensing of Environment
卷与文章号： 337（2026）115326
在线发表时间： 2026年2月26日
DOI： 10.1016/j.rse.2026.115326
核心数据： OPERA RTC-S1、Copernicus DEM GLO-30、HAND、ESA WorldCover、JRC Global Surface Water Occurrence
