一、SDRAM是什么
SDRAM 英文全称**"Synchronous Dynamic Random Access Memory"，** 中文全称同步动态随机存储器。
**同步(Synchronous)：**SDRAM有一个同步接口，其工作时钟的时钟频率与对应控制器(CPU/FPGA)的时钟频率相同，并且SDRAM内部的命令发送与数据传输都是以此时钟为基准，实现指令或数据的同步操作；
**动态(Dynamic)：**SDRAM需要不断的刷新，来给电容进行充放电，如果原本电容里所存储的数据为1，则需要不断地刷新进行充电；如果原本电容里所存储的数据为0，则需要不断地刷新进行放电。保证存储阵列内数据不丢失；
**随机(Random)：**数据在 SDRAM 中可以自由指定地址进行数据的读写。
二、SDRAM的发展史
随着时代的不断发展、技术的不断更新，SDRAM的更新历经五代，分别是：第一代SDR SDRAM，第二代DDR SDRAM，第 三代DDR2 SDRAM，第四代DDR3 SDRAM，第五代，DDR4 SDRAM。
SDR是single data rate，单数据速率，只在时钟的上升沿进行数据采样；
DDR是double data rate，双倍数据速率，在时钟的上升沿和下降沿都进行数据采样；
SDR SDRAM到DDR SDRAM的区别：DDR SDRAM的读写速度快、功耗低、内核电压越来越低(SDR:3.3V 、DDR:2.5V、DDR2:1.8V、DDR3:1.5V、DDR4:1.2V)。
三、应用场景
1、电脑内存条
2、FPGA开发板，用于扩大FPGA芯片的存储容量，缓存图像数据和高速接口的数据。（FPGA内部的BRAM资源很少，也很宝贵）
四、SDRAM数据存取原理
1、数据存储架构及工作原理

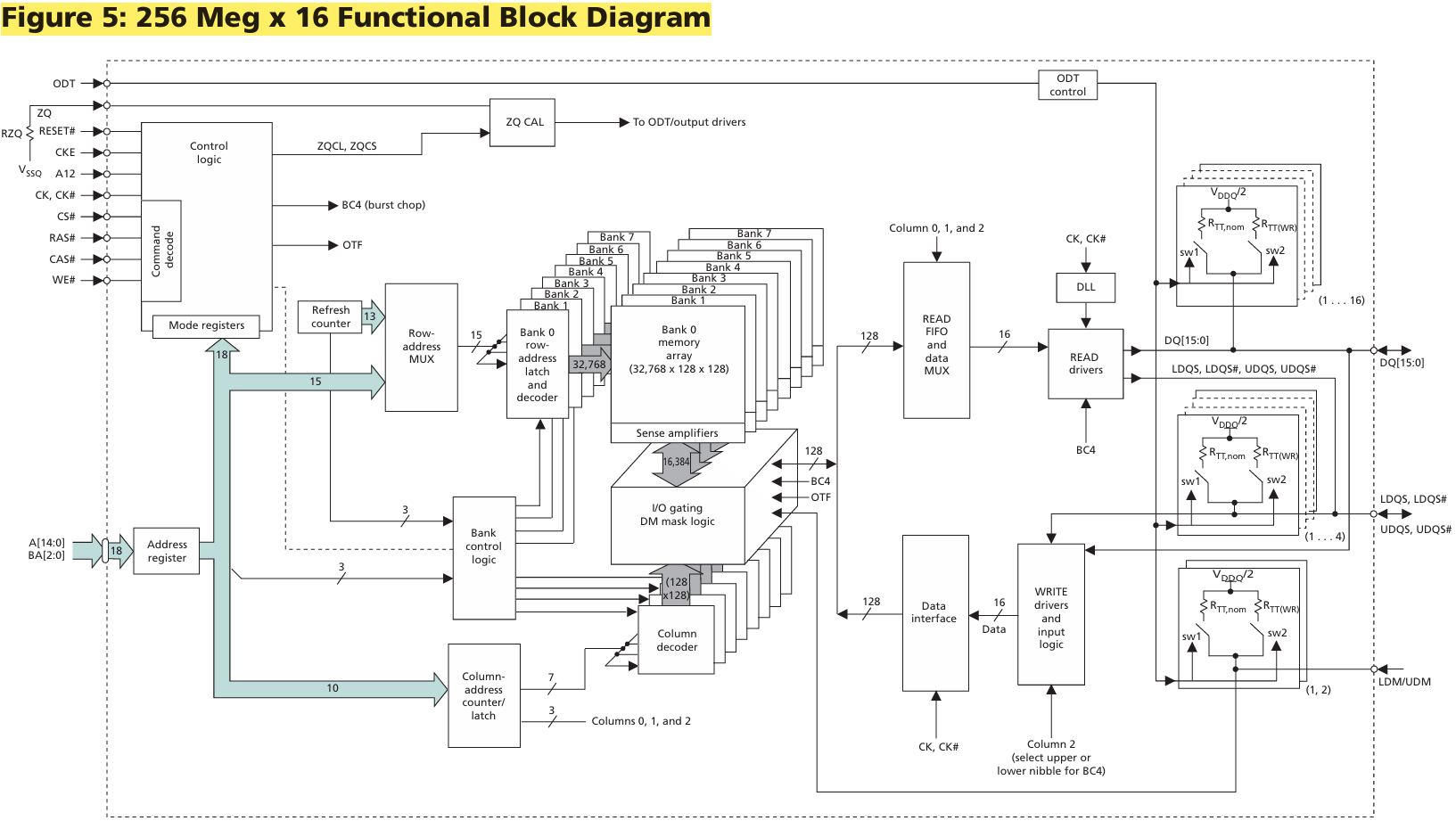

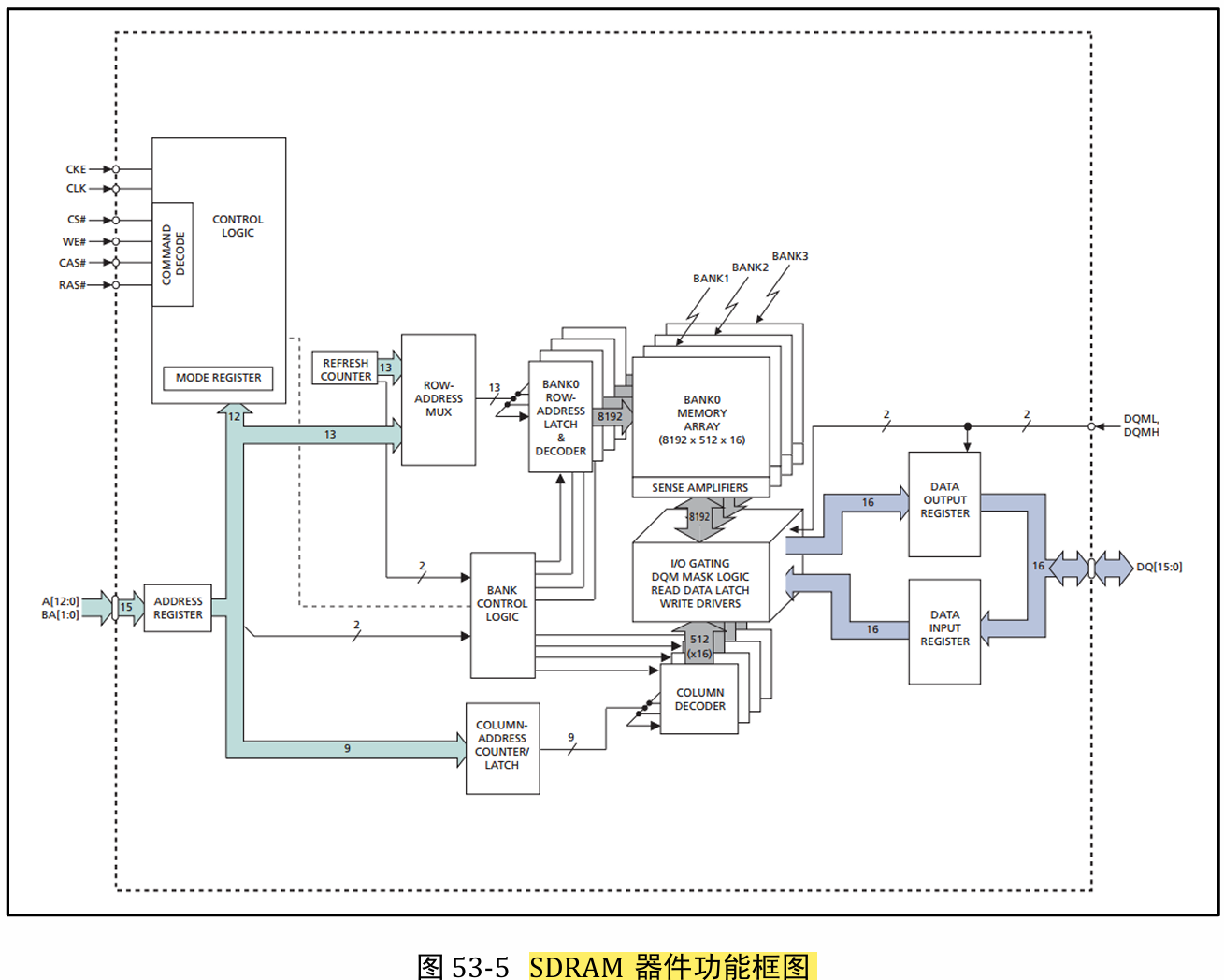

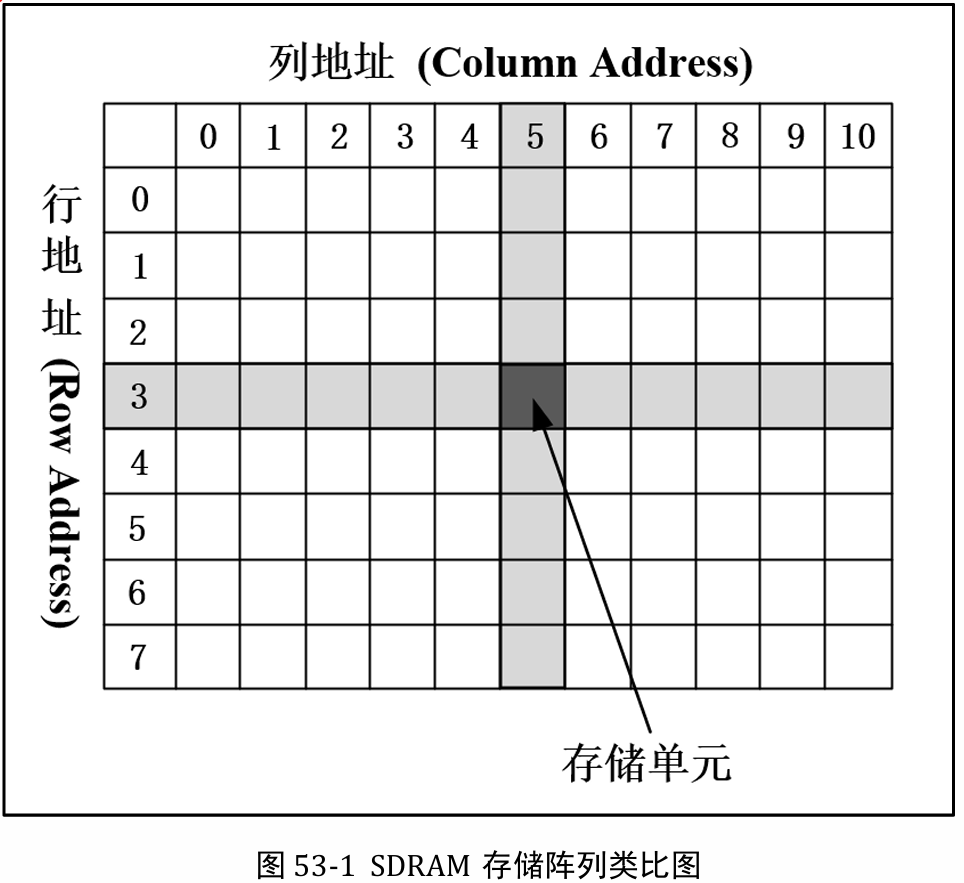

SDRAM 内部可以理解为一个存储阵列，如下图。我们将 SDRAM 内部存储阵列类比成一张表格，表格中的每一个单元格 可以类比为存储阵列的单个存储单元。 这个存储阵列我们称之为一个Bank，一般情况下，我们会设计多个bank，用来扩展FPGA芯片的存储容量。因为FPGA芯片的BRAM资源是很少的，也很宝贵。
在对 SDRAM 进行数据存取时，要先确定 Bank 地址，定位到指定逻辑 Bank，再依次确定行地址(Row Address) 和列地址 (Column Address)，选中存储单元，进而进行数据的存取操作，而且一次只能对一个Bank的一个存储单元进行操作。

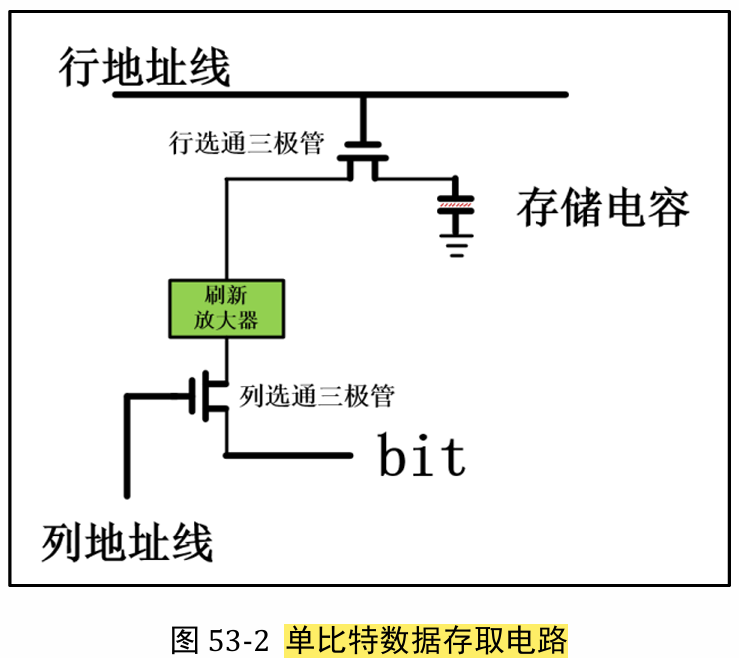

SDRAM的一个存储单元的容量有若干个 Bit，每个Bit存放于一个单独的存储体中，该存储体利用电容能够保持电荷以及可充放电的特性来存储0/1，主要由行选通三极管 、列选通三极管 、存储电容 以及刷新放大器 构成，如下图。电容所存储的电荷会随时间慢慢释放，这就需要不断的动态刷新为电容充放电，以保证存储数据可靠性。

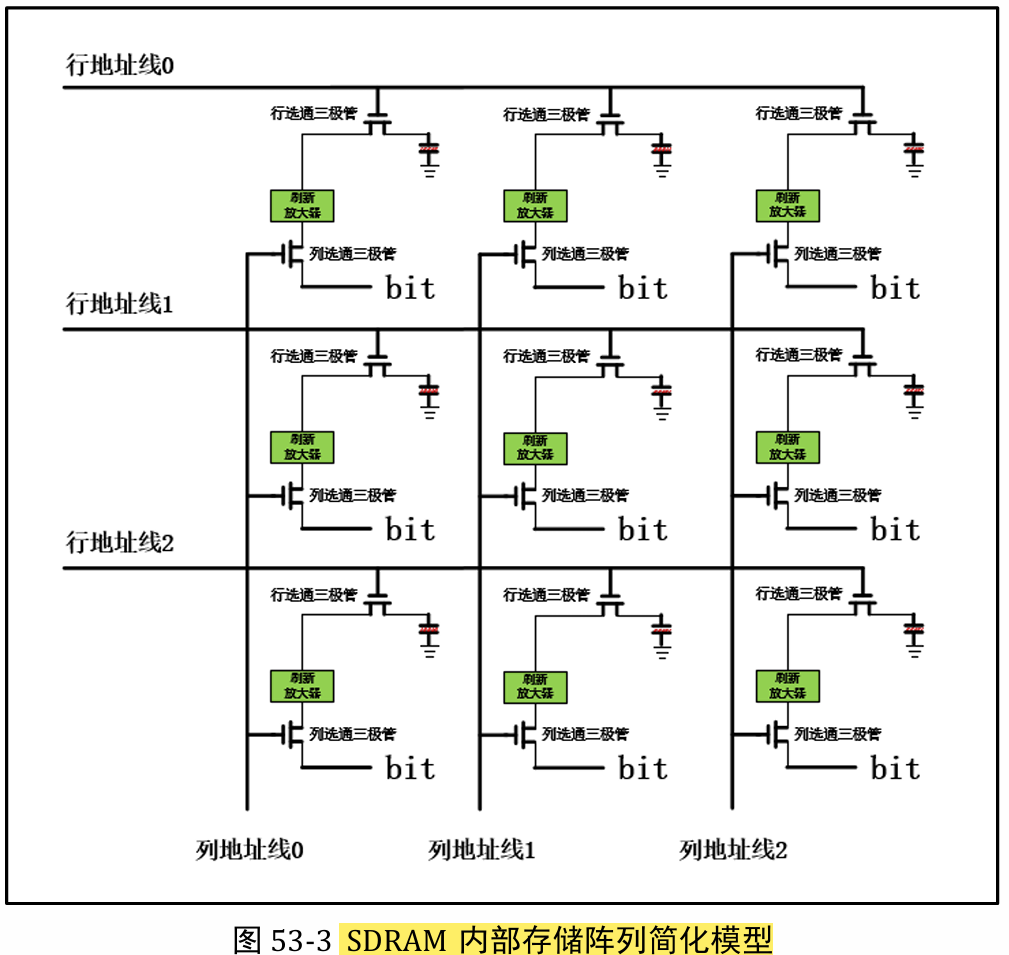

将每个存储单元简化为单 Bit 的存储体，再将若干存储体排列为矩阵，同一行将行地 址线相连，同一列将列地址线相连，就构成了一个存储阵列的简化模型。SDRAM 内部存储阵列的简化模型，具体见图 53-3。
2、SDRAM总存储容量计算

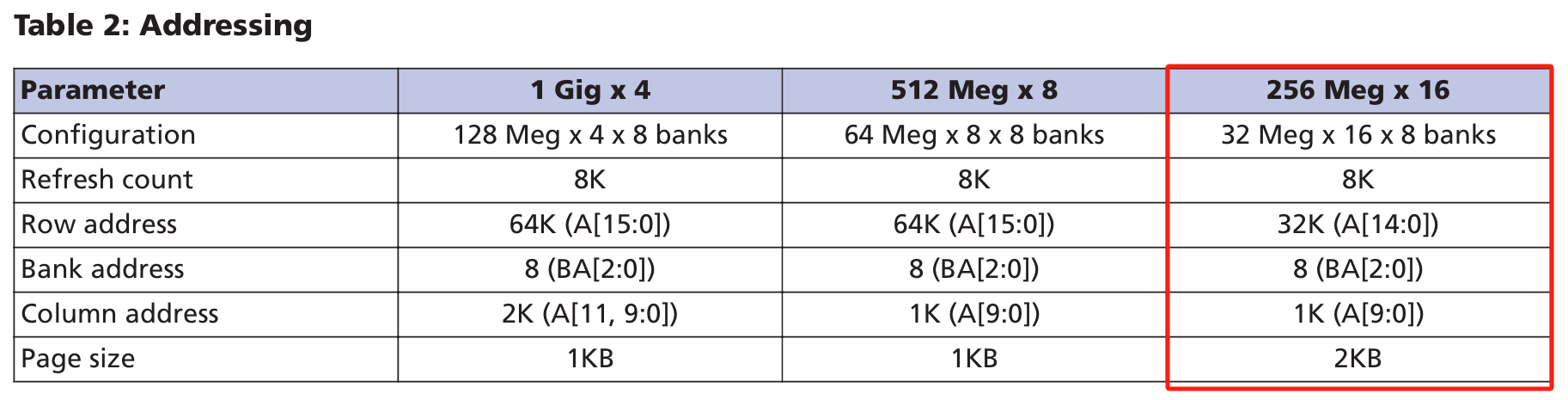

如上表，我们知道了行地址位宽为15bit，列地址位宽为10bit，每个存储单元大小为16bit，一共有8个bank。那么该芯片的存储容量为：2^15 * 2^10 * 16bit * 8=2^32 bit=2^12Mbit=2^9 MB= 512MB.
五、SDR SDRAM和DDR3 SDRAM区别对比
1、硬件图纸

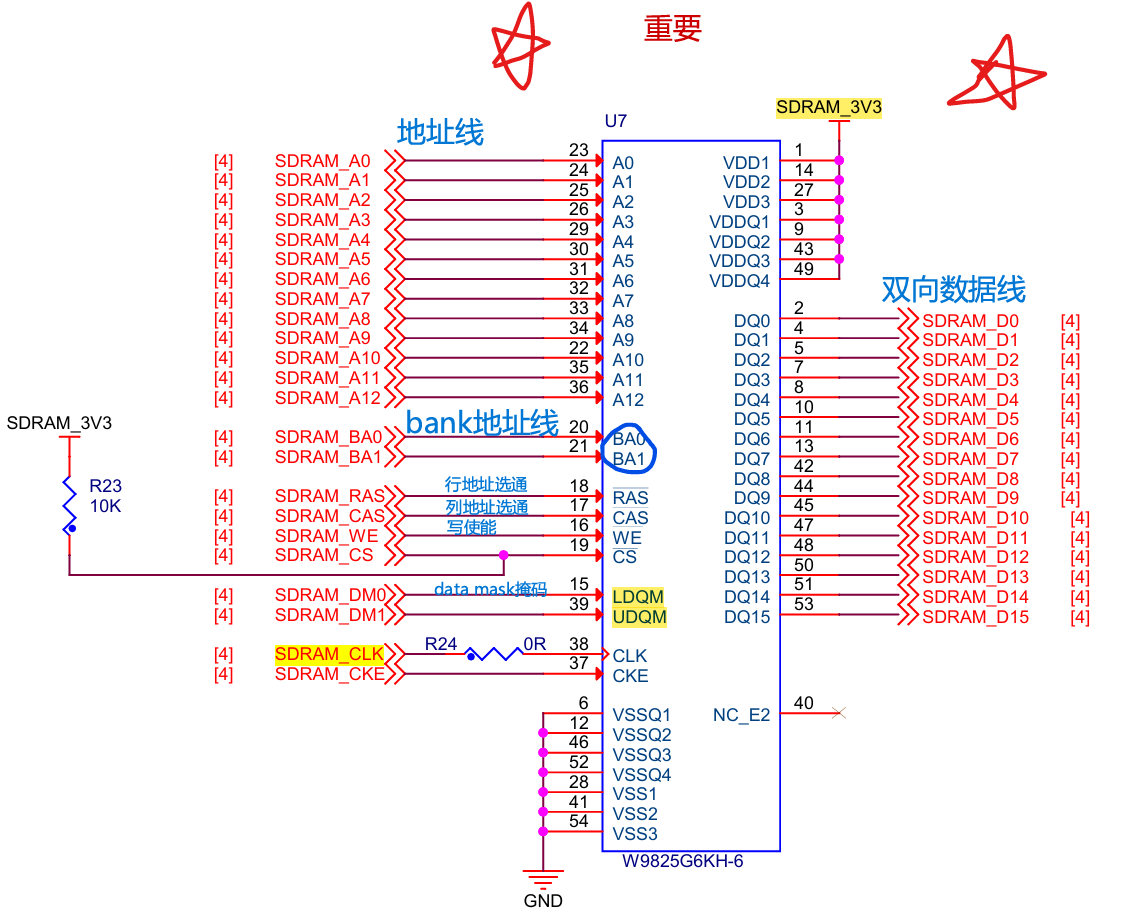

SDR SDRAM的硬件图纸：

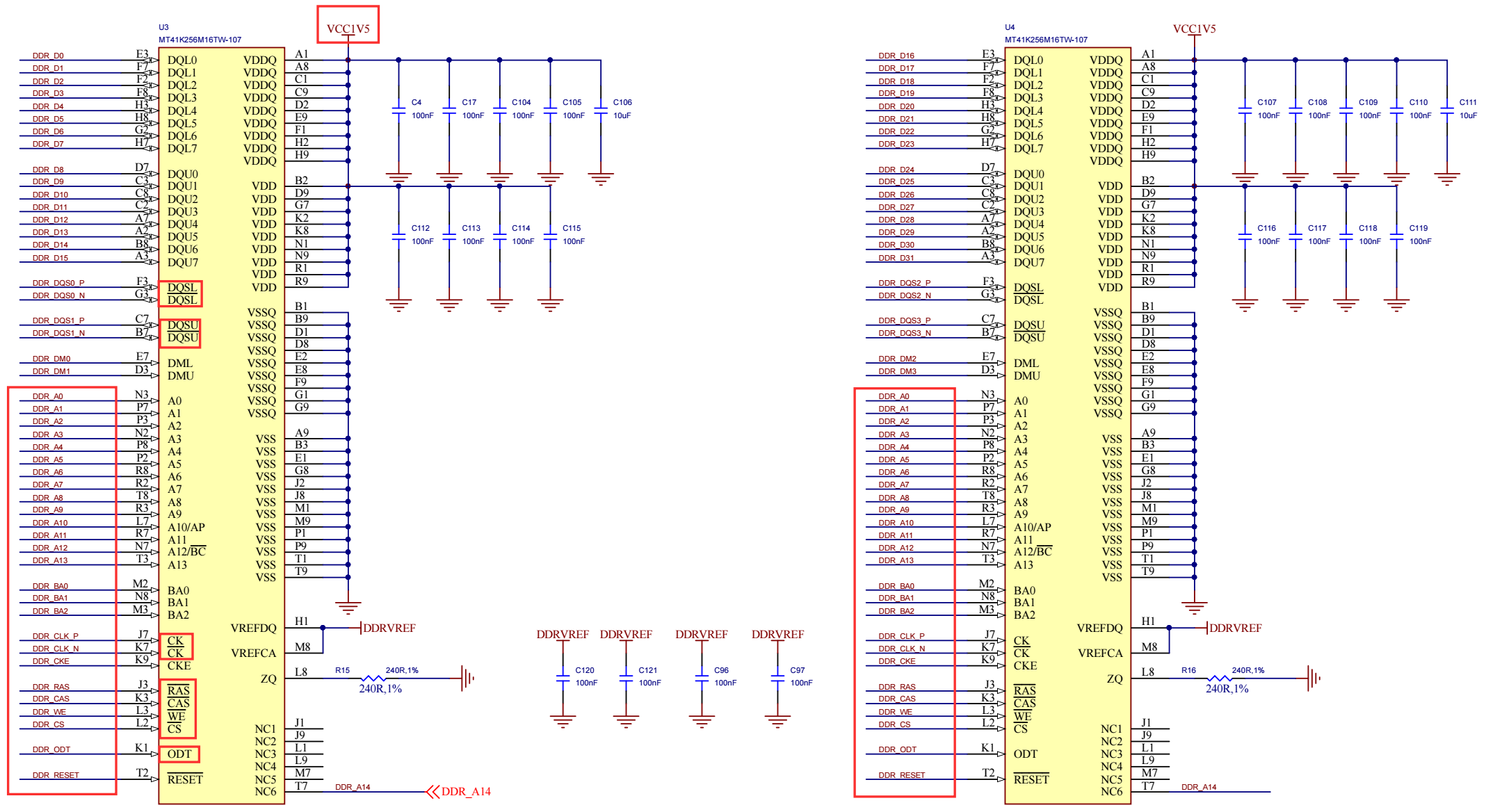

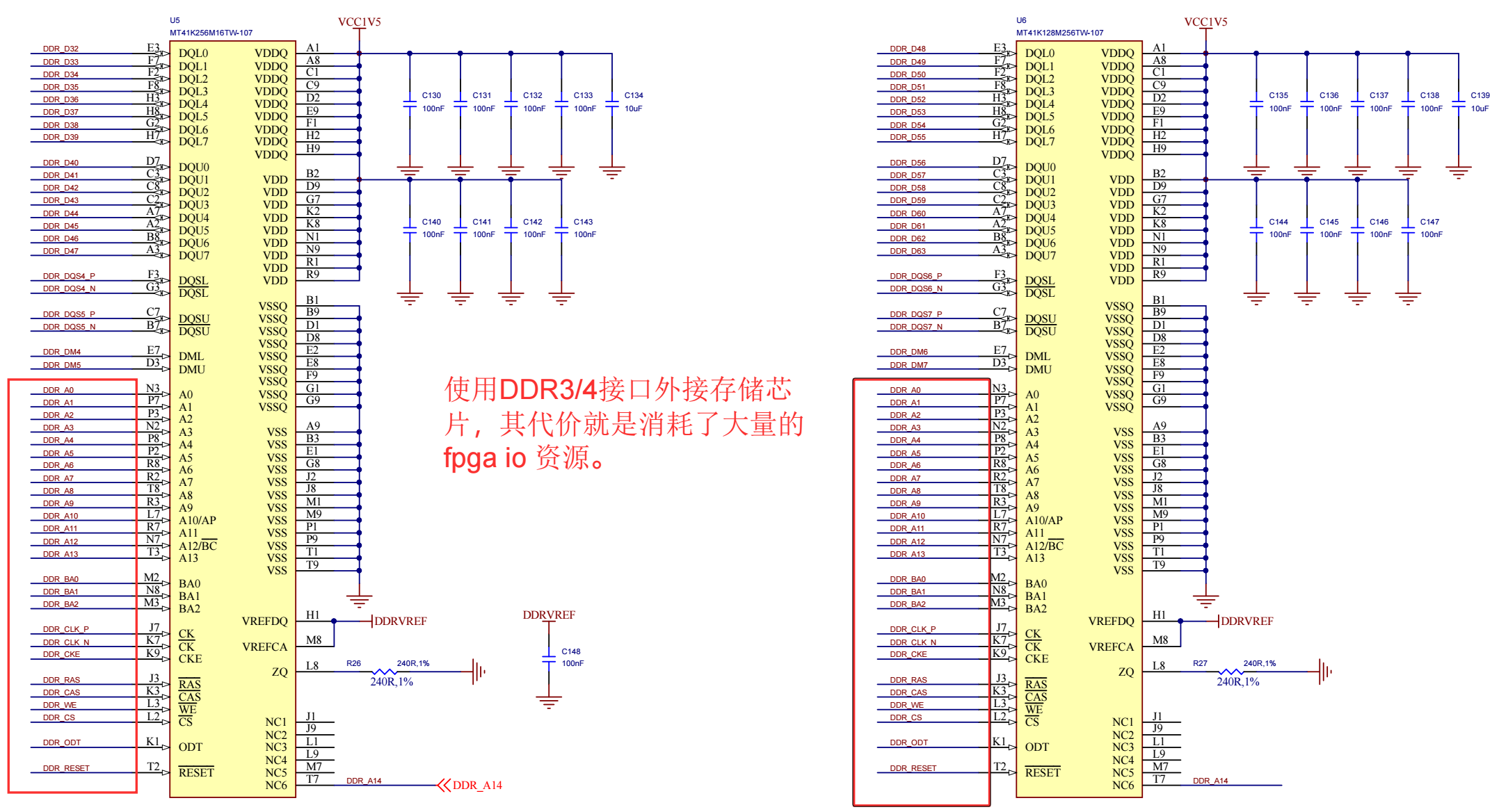

DDR3 SDRAM的硬件图纸：
由硬件图纸可以发现，SDR SDRAM的供电电压为3.3V，而DDR3 SDRAM的供电电压为1.5V。

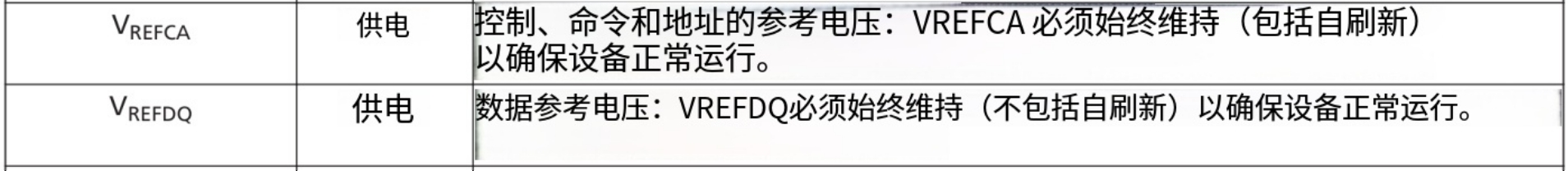

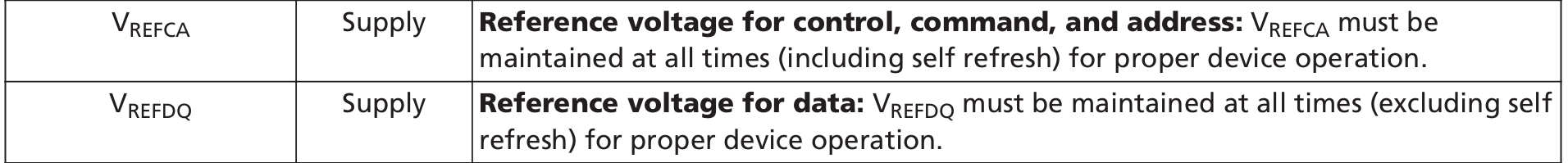

且DDR3 SDRAM多了参考电压VREFCA、VREFDQ。
2、信号线

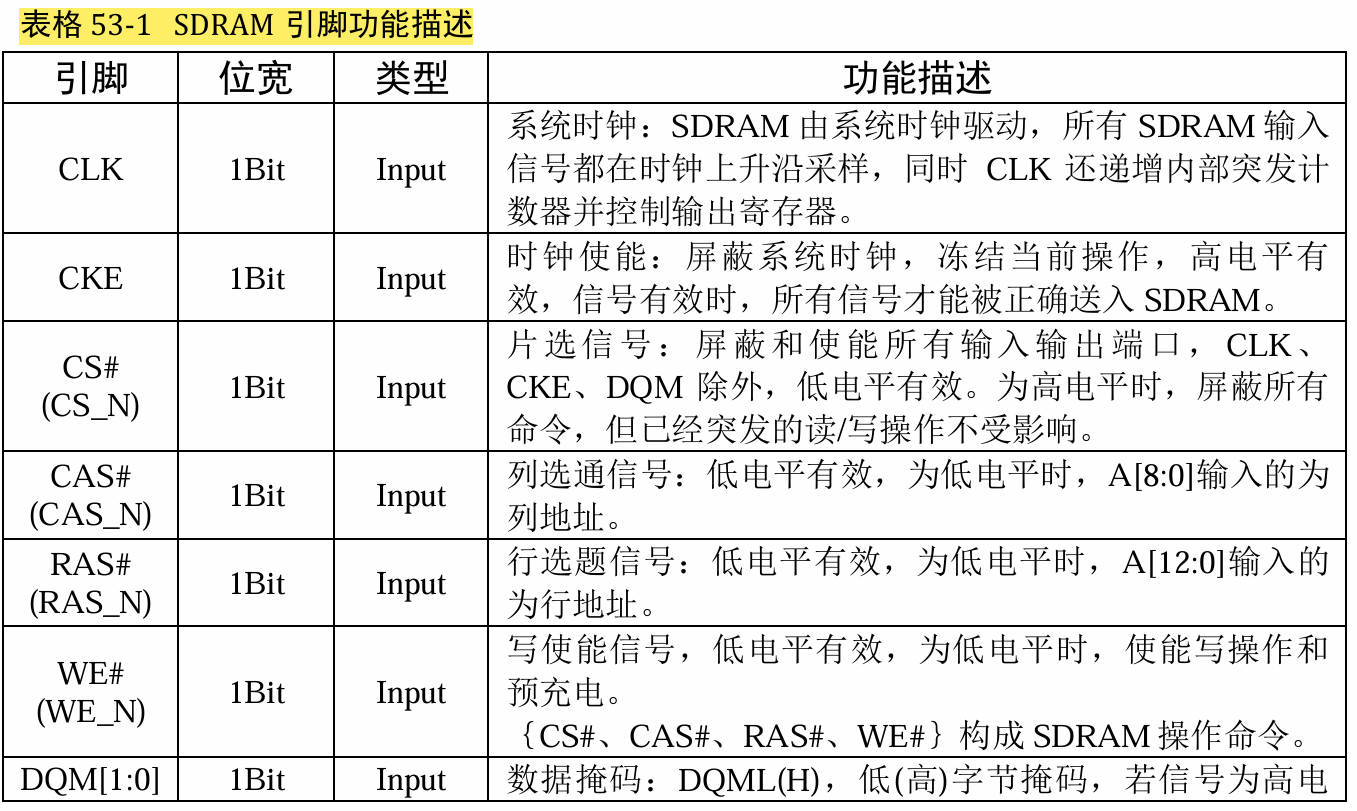

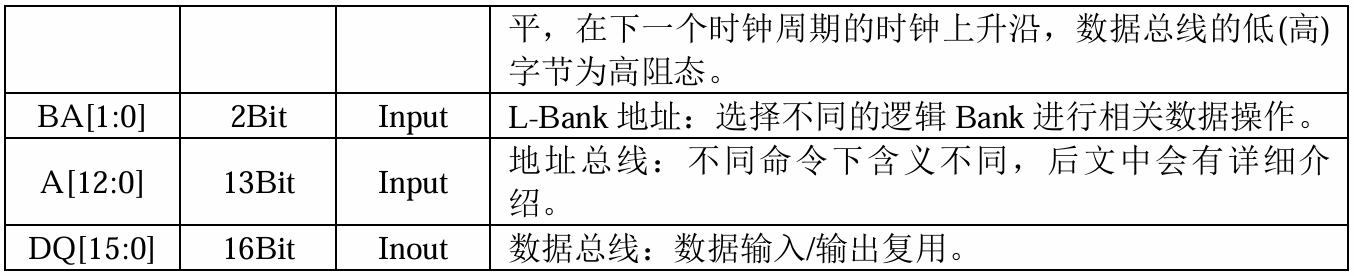

SDR SDRAM的信号线：
DDR3 SDRAM相对于SDR SDRAM多了几根信号线：
**（1）DQSL、DQSL_N：**为低字节数据选通信号，输出时与读取数据边缘对齐，输入时与写入数据中心对齐。
**（2）DQSU、DQSU_N：**为高字节数据选通信号，输出时与读取数据边缘对齐，输入时与写入数据中心对齐。
**（3）CK、CK_N：**SDR SDRAM的时钟线是单端的，DDR3 SDRAM的时钟线是差分的。因为SDR SDRAM的工作时钟的时钟频率相对较低（一般为100Mhz），而DDR3 SDRAM的工作时钟的时钟频率比较高（一般为800/900Mhz）。具体时钟频率需要相关的数据手册。
（4）ODT： 控制芯片内部的终端电阻。当ODT引脚为高电平时，启用内部终端电阻；为低电平时，禁用内部终端电阻。这些终端电阻会应用于数据输出引脚（DQ）、数据选通（DQS、DQS_N）和数据掩码（DM）等引脚，以减少信号传输过程中的反射，提高信号完整性。不过，若通过模式寄存器命令禁用ODT功能，此引脚输入将被忽略。
六、SDRAM的各种操作命令

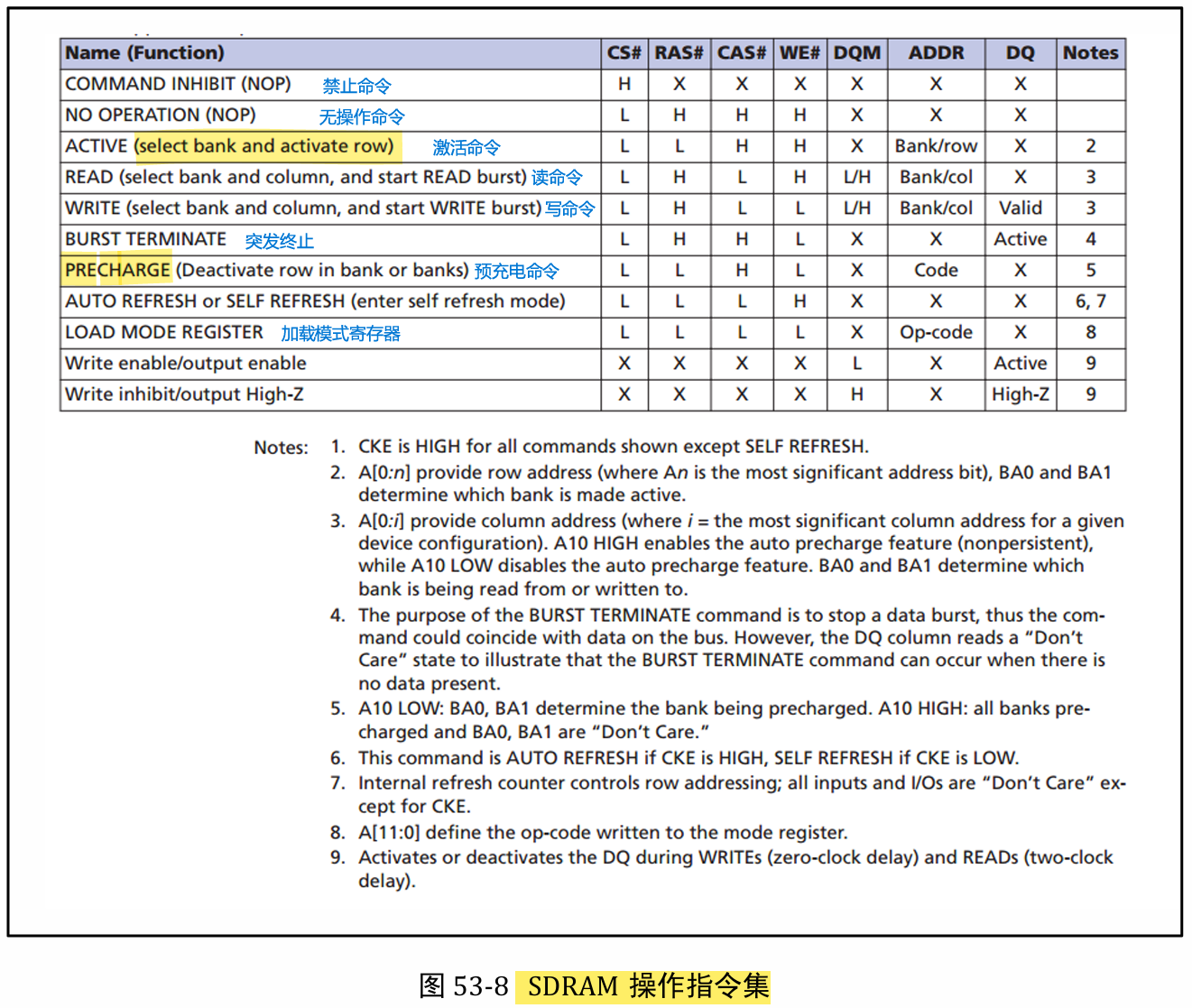

SDRAM的操作命令：
**激活命令：**就是选择要操作的是哪一个bank的哪一行；
**突发终止：**假设我们在模式寄存器中配置了一次突发的长度是10个数据，当我们要在哪一个bank的哪一行的哪一列进行读/写操作，那么当我们进行读/写操作5个数据之后，不希望它继续进行读/写操作了，我么可以发送突发终止命令结束当前的读/写操作。
预充电命令： 假设我们要在多个行里进行读/写操作，先通过激活命令选择操作的哪一个bank的哪一行，然后发送读/写命令选择哪一列，并执行相应的操作，当我们完成了对该行的操作之后，需要换到别的行进行操作，就需要发送**预充电命令，**再一次发送激活命令对别的行进行操作。
配置模式寄存器命令： 可以配置突发长度 、突发类型（顺序/隔行）、**列选通潜伏期(CAS Latency)、**运行模式(Operating Mode)(标准模式/测试模式等)、写模式(控制写操作是否为突发方式)。

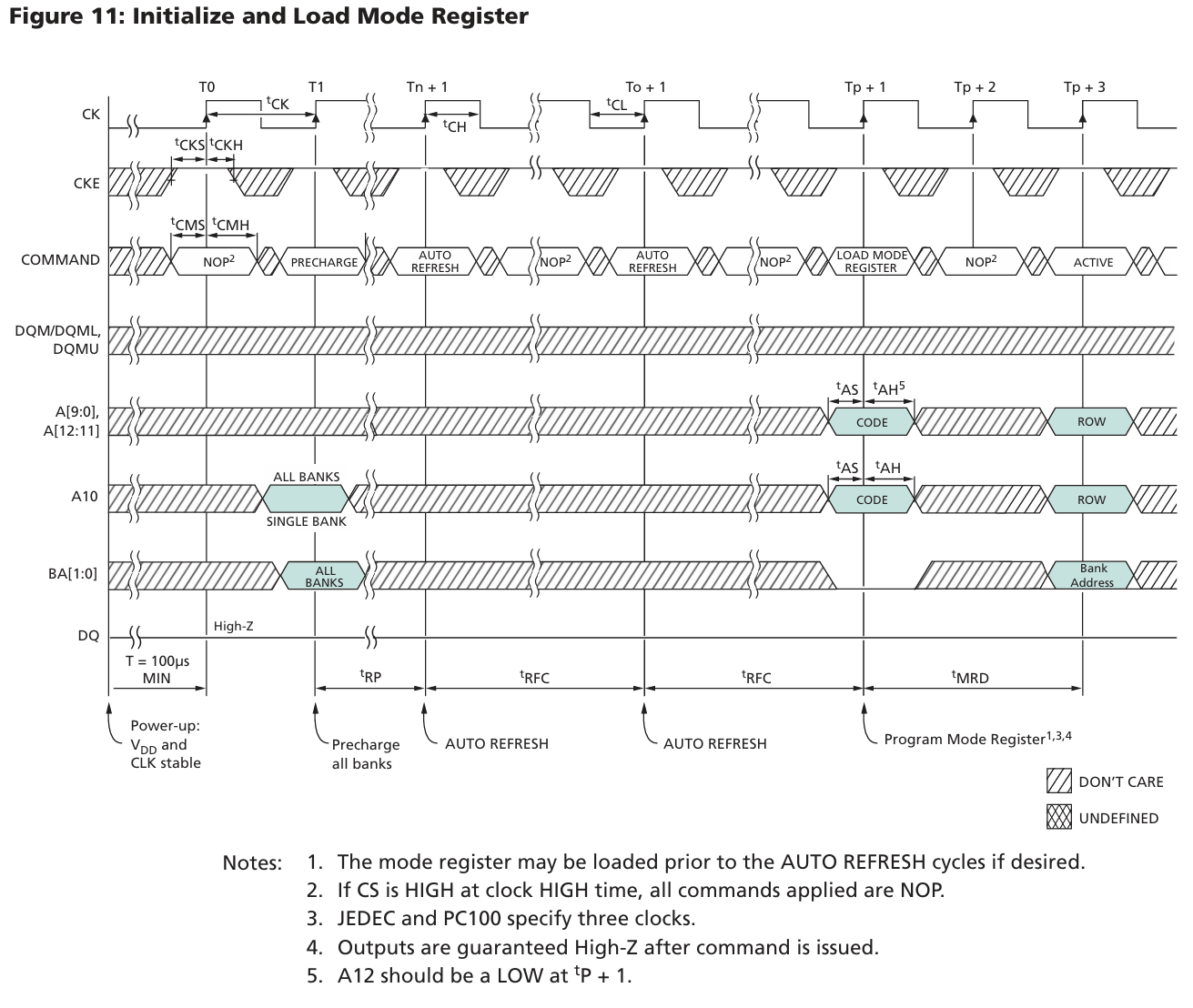

七、初始化时序图、读写时序图

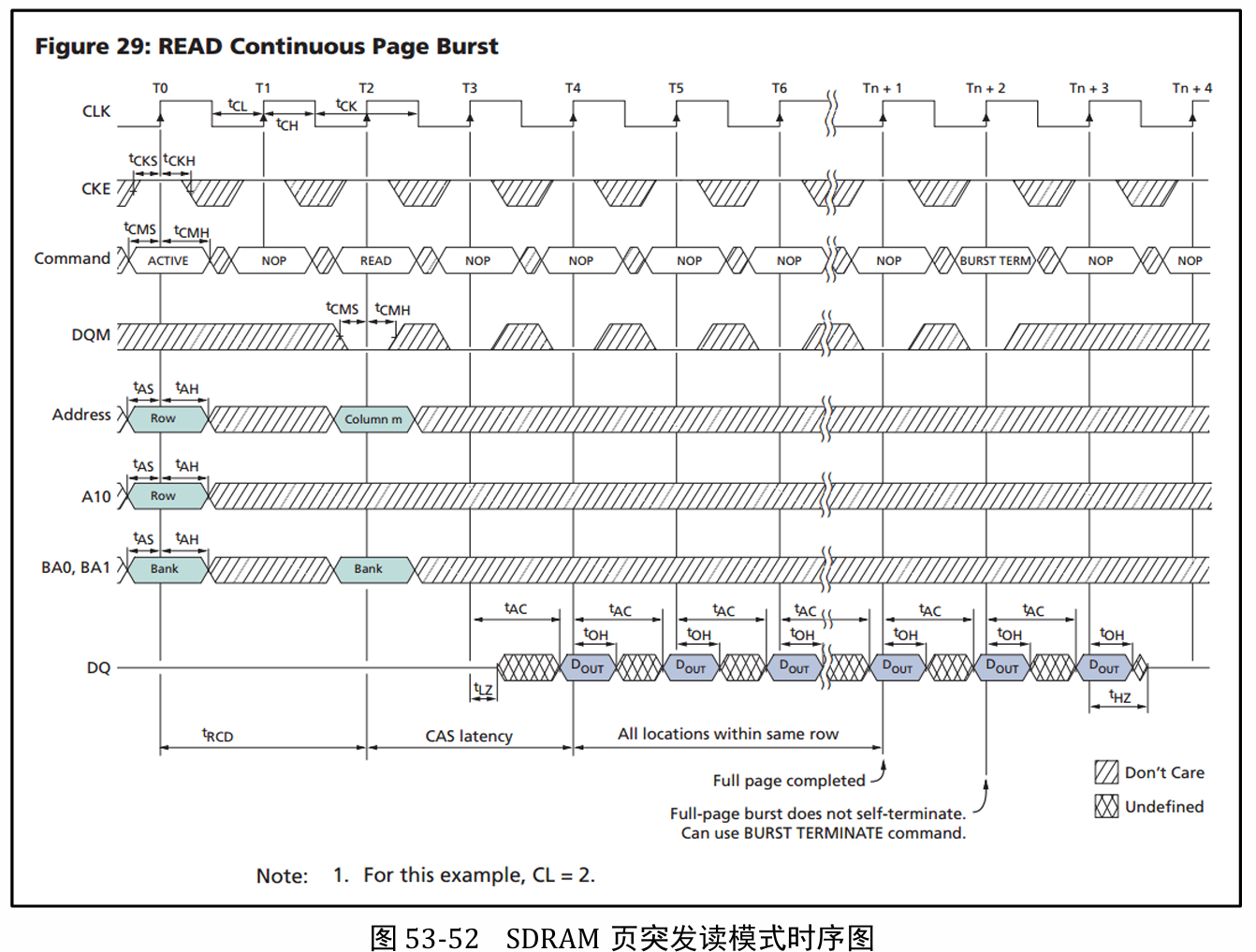

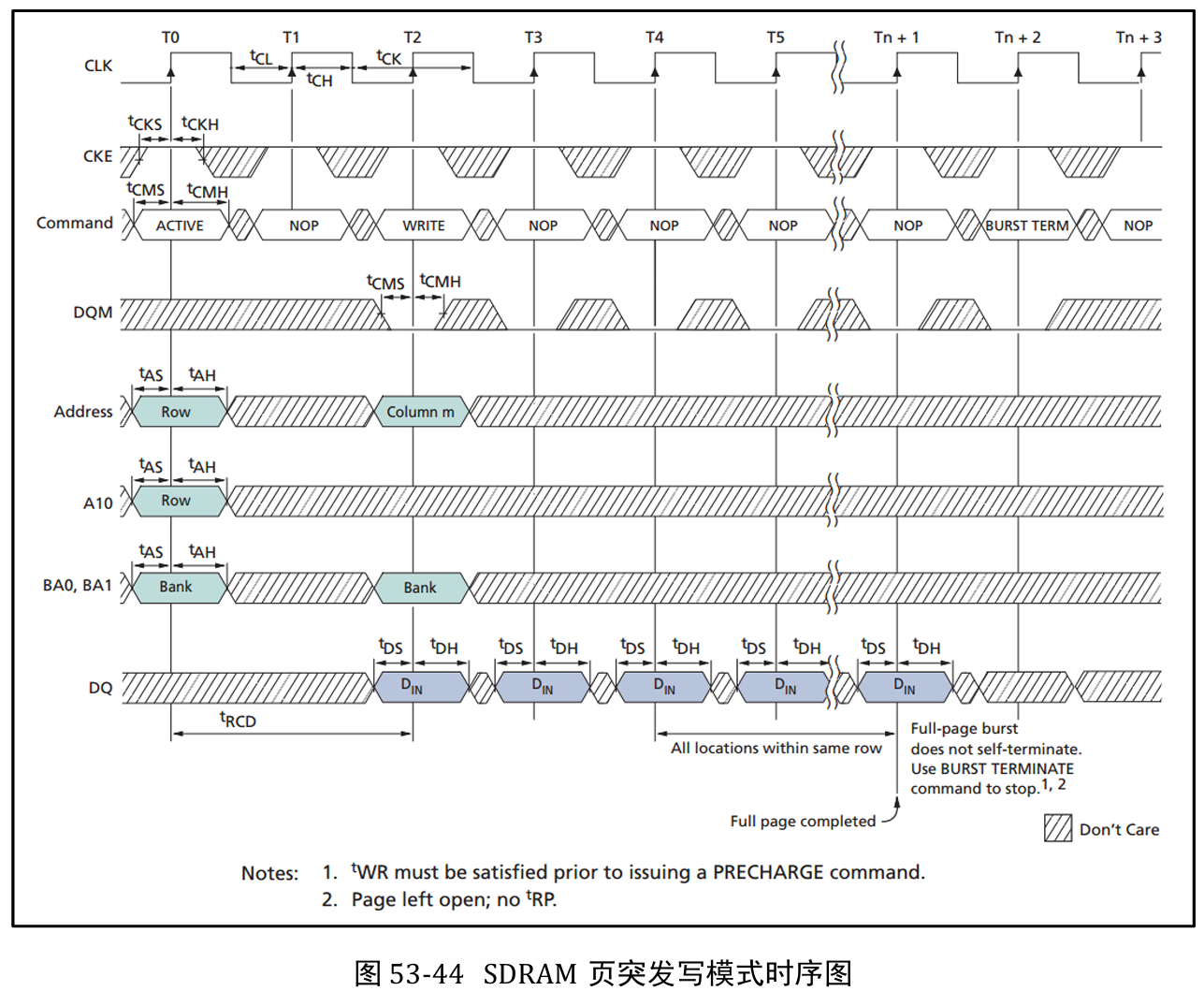

1、SDR SDRAM

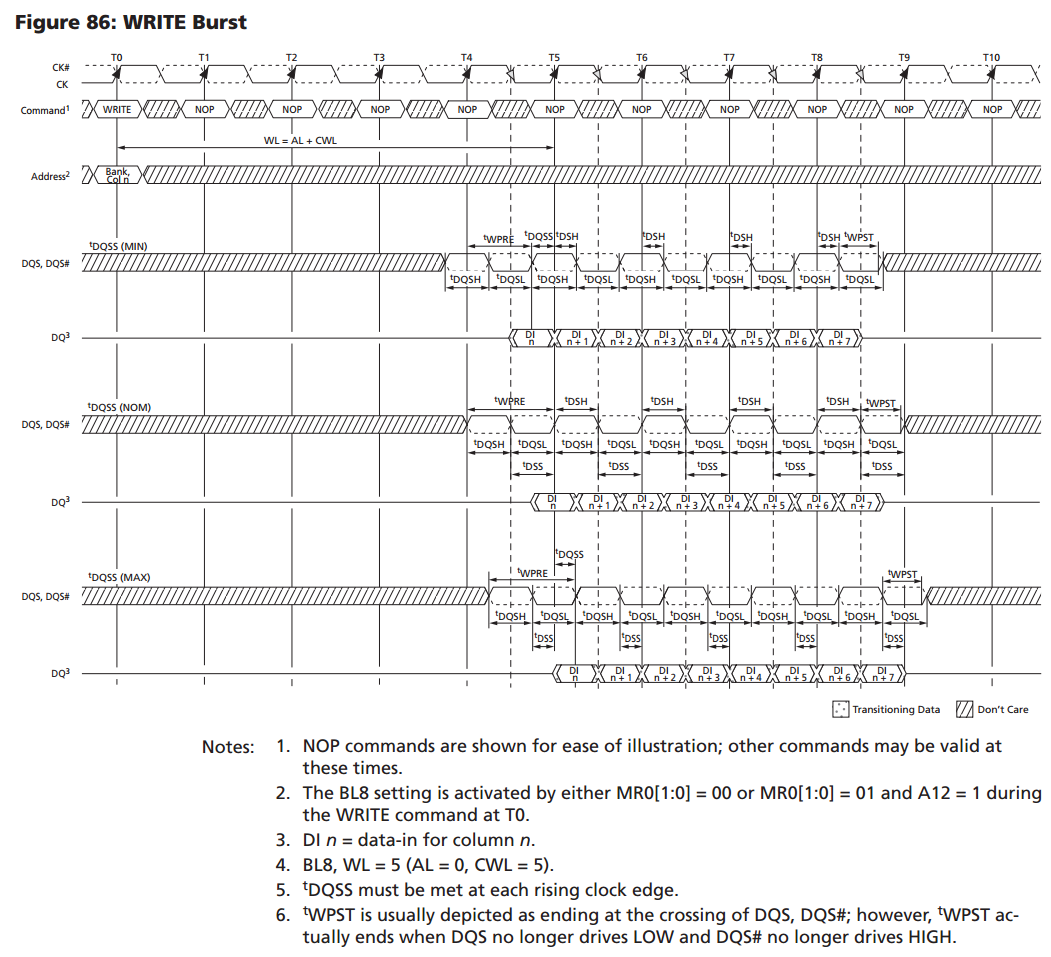

2、DDR3 SDRAM
3、DDR3 SDRAM-Xilinx MIG IP 核

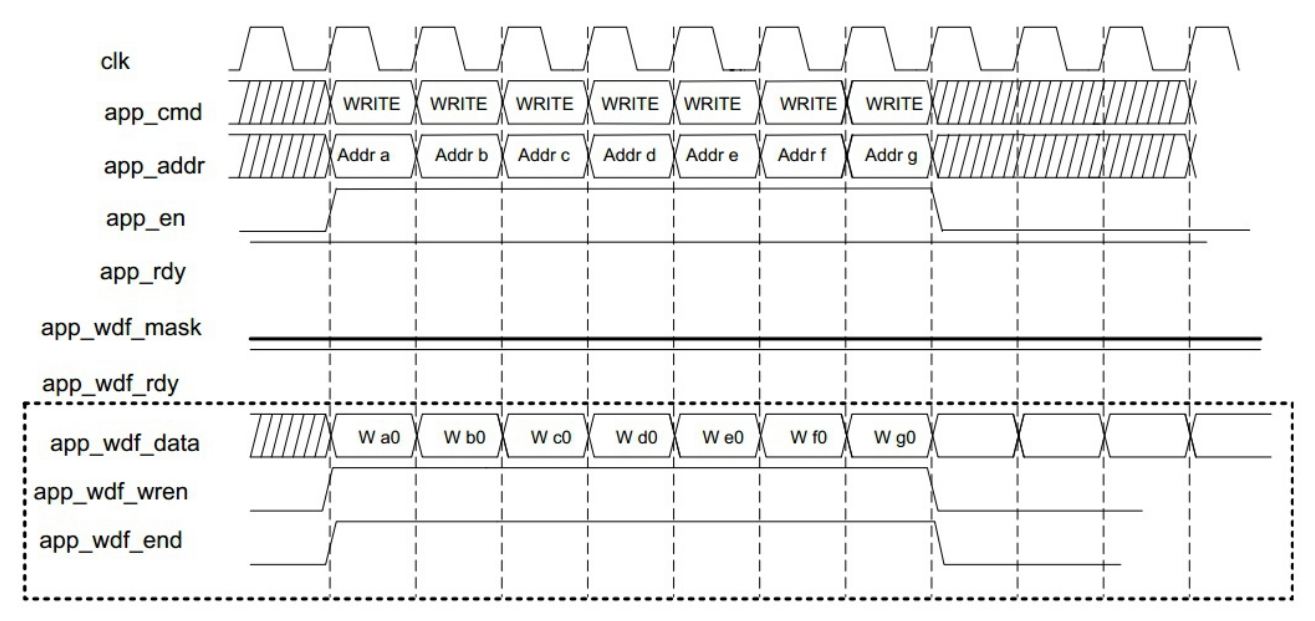

（1）写时序：
clk：系统时钟信号，所有其他信号的采样和状态跳变都同步于该时钟的上升沿。
注意：户千万不能自己用 PLL 去生成这个时钟然后连给它。必须把IP核输出的ui_clk端口直接接到逻辑模块的时钟端口上。
1>命令与地址通道 (Command/Address Interface)
-
app_cmd：写/读命令 。输入信号，表明当前要执行的操作类型。3'b000（写入）和3'b001（读出） -
app_addr：写/读地址 。输入信号，表示要写入数据的起始地址。按照结构从高位到低位是rank + bank + row + column -
app_en：命令/地址使能信号 。输入信号，当它为高电平时，表示当前的app_cmd和app_addr是有效的。控制器只有检测到app_en为高时才会采样命令和地址。 -
app_rdy：控制器命令就绪信号 。输出信号。当它为高电平时，表示控制器当前可以接收新的命令。用户必须在app_en和app_rdy同时为高的那个时钟周期，命令才会被成功接收（握手成功）。
2>写数据通道 (Write Data Interface)
-
app_wdf_data：写数据 。输入信号，表示要写入到 DDR 存储器中的数据（图中依次为 W a0 到 W g0）。 -
app_wdf_mask：写数据掩码 。输入信号，用于屏蔽app_wdf_data中的某些字节（Byte Mask）。当对应的位为 1 时，该字节的数据不会被写入 DDR。 -
app_wdf_wren：写数据使能信号 。输入信号，当它为高电平时，表示app_wdf_data总线上的数据是有效的，控制器将对其进行采样。 -
app_wdf_end：写数据结束信号 。输入信号，用于指示这是当前突发（Burst）写操作的最后一个有效数据周期。这对于控制器判断何时将数据真正提交到 DDR 内部至关重要。只要让它跟app_wdf_wren一样就行了，一句app_wdf_end = app_wdf_wren 搞定。 -
app_wdf_rdy：控制器数据就绪信号 。输出信号。当它为高电平时，表示控制器内部的写数据 FIFO 未满，可以接收用户发来的数据。用户必须在app_wdf_wren和app_wdf_rdy同时为高 时，数据才会被成功写入 FIFO。

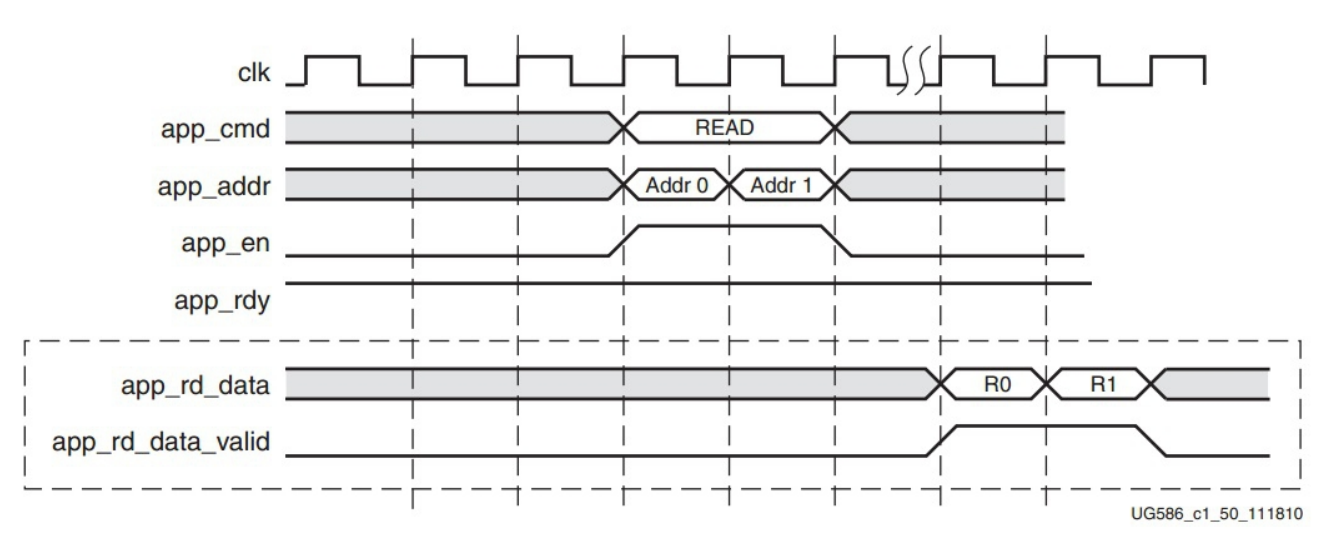

（2）读时序：
读时序和写时序在命令通道（app_cmd、app_addr、app_en、app_rdy）上的握手机制完全一样，但最大区别在于数据通道的方向。
读数据通道
-
app_rd_data：读数据总线 。输出信号。是从 DDR 内存中成功读取并返回的实际有效数据。 -
app_rd_data_valid：读数据有效信号 。输出信号。用户逻辑必须始终检查这个信号。 当它为高电平时，表示当前app_rd_data总线上的数据是合法有效的；如果是低电平，则数据无效，用户必须忽略。
注意：1、读潜伏期（Read Latency）2、数据突发（Burst）连续输出。
补充：

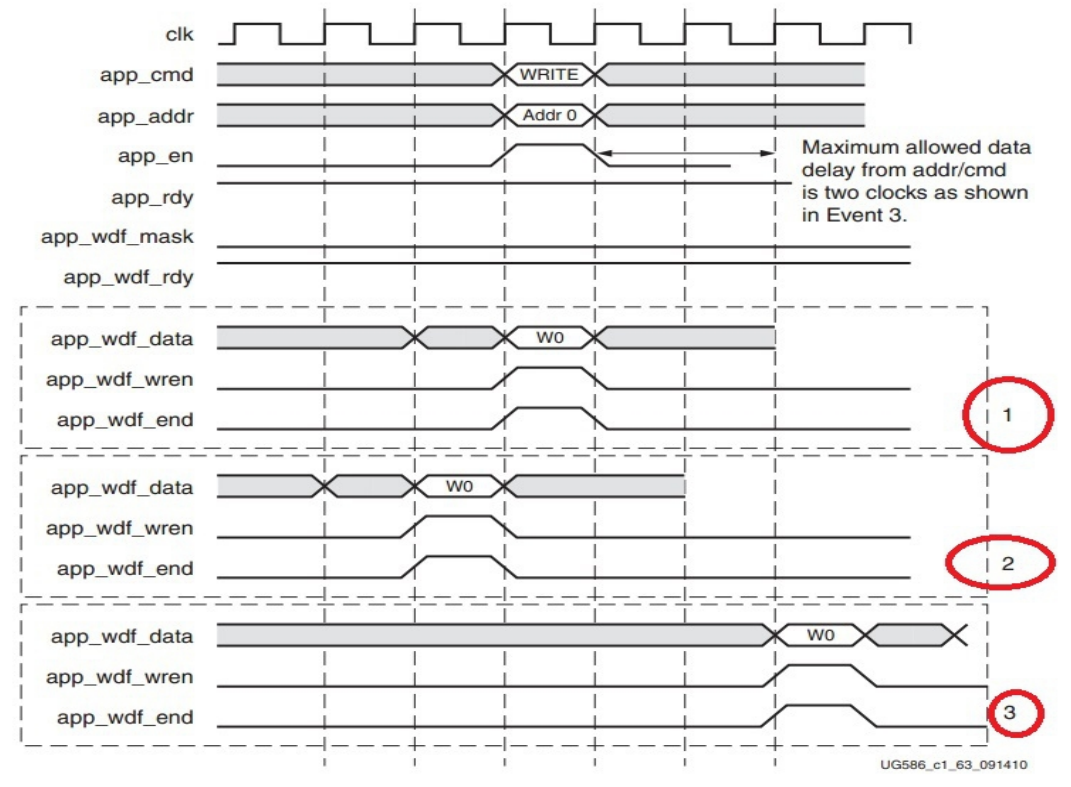

这图上显示了123三种情况。1是严格对齐2和3告诉你命令与地址通道 和写数据通道之间稍微有点前后偏差，也是可以接受的。
八、DDR3/4 IP核解决了什么问题
DDR3/4 IP 核，它主要替我们搞定了下面几层：
1. 时序与协议合规
DDR3/4 的命令时序非常严格（tRCD、tRP、tRFC、tFAW 等），还要管理 bank/row 打开与关闭、读写切换、预充电。手写控制器很容易漏掉某个时序约束，而结果不是立即报错，而是偶发的数据错误或系统不稳定。IP 把这些全部做成硬件状态机，保证任何命令组合都满足时序。
2. 上电初始化和刷新
DDR 上电后要按固定流程做初始化、配置模式寄存器（MR0~MR3），之后还要周期性自动刷新，否则数据会丢失。刷新又必须和读写请求穿插调度，不能卡住正常访问。这些 IP 会自动完成。
3. 物理层（PHY）和训练校准
这是纯逻辑最难的部分：高频 DQ/DQS 信号有走线延迟、片内延迟和温度漂移，需要 write leveling、读/写校准、延迟链自动调节，还要处理 ODT 端接和阻抗匹配。IP 会用 FPGA 里专用的延迟资源配合校准逻辑来做，普通 RTL 很难可靠复现。
4. 时钟域和接口转换
内存侧通常是窄位宽、高频率、burst 式的访问，用户不想直接面对这种接口。IP 会转成 AXI4、Native 或 Avalon 这类宽位宽、相对低频、带握手的接口，把寻址、burst 拆分、跨时钟域都屏蔽掉。
5. 性能与可靠性
控制器内部会做 bank 交织、预取调度、写合并等优化，最大化带宽利用；而且 IP 经过厂商验证，带仿真模型和上板参考设计，比从零写控制器省下数人月到数十人月，也大幅降低调试风险。
它不解决的部分也很明确：应用层的缓存/替换策略、多端口仲裁、ECC（部分 IP 可选支持）、PCB 布线质量，以及颗粒型号和频率配置等，仍需要你自己设计或配置。
一句话总结：DDR3/4 IP 把最容易出错、最难调试、耗时最长的协议和物理层问题变成"配置好参数 + 用标准接口读写"，让你把精力放在自己的业务逻辑上。
使用vivado配置DDR3 IP核：
链接：
