【硬件实战】立创 EDA 绘制 TF/SD 卡模块电路｜SPI 模式原理图 + 阻抗匹配 + PCB 布局布线全教程

标签：# 硬件设计 #TF 卡 #SD 卡 #SPI #立创 EDA #PCB 设计 #嵌入式外设

前言

在嵌入式项目里，TF（MicroSD）卡是非常常用的大容量存储外设，用来保存日志、采集的数据、图片文件。TF 卡支持SDIO 高速模式 和SPI 低速模式，SPI 模式接线简单、兼容性强，几乎所有 MCU 都可以驱动，非常适合新手学习。本文基于立创 EDA，完整解析 SPI 模式 TF 卡接口电路，讲解上拉电阻、ESD 防护、电源滤波，还有高速信号线的阻抗匹配、PCB 布局布线要点。

一、电路方案简介

本电路采用SPI 通信协议驱动 TF 卡，主控芯片为 AT32F415KBU7-4，3.3V 供电。

⚠️ TF 卡工作电压为 3.3V，严禁直接接 5V，会烧毁 TF 卡！ SPI 引脚：CLK 时钟、CMD 命令（MOSI）、DAT0（MISO）、DAT3（CS 片选），DAT1/DAT2 在 SPI 模式下不使用。

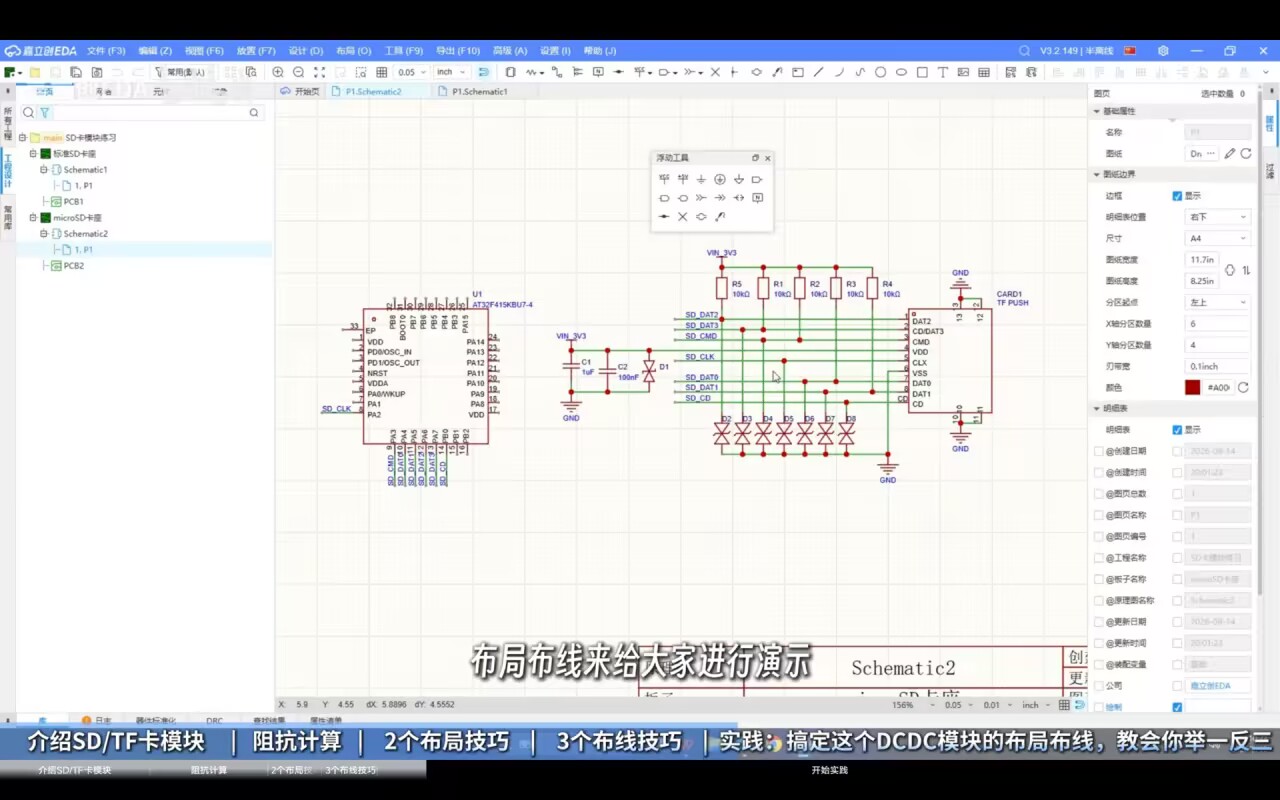

二、原理图模块拆解

1. 电源部分

VIN_3V3：给 TF 卡供电
C1（1μF）+ C2（100nF）：电源滤波电容，一大一小组合，滤除高低频噪声，电容紧贴 TF 卡 VCC 引脚放置。
DZ：稳压 / TVS 管，防止电源浪涌。

2. 信号上拉电阻（R1~R5，10kΩ）

SPI 总线空闲时，需要把信号线拉到高电平：

SD_CLK、SD_CMD、SD_DAT0、SD_DAT3 这几根信号线，都串 10kΩ 上拉电阻到 3.3V。
作用：总线默认高电平，增强信号抗干扰；TF 卡拔出时，信号线不会悬空。

注意：部分 MCU 内部自带上拉，可以不焊外部电阻；但外部上拉稳定性更好，推荐预留。

3. ESD 防护二极管阵列

TF 卡插座靠近外壳，插拔卡片容易引入静电，静电会直接击穿 MCU 引脚。图中一排多通道 ESD 保护管，并联在 SD_CLK、SD_CMD、SD_DAT0~DAT3 信号与 GND 之间。

作用：插拔 TF 卡产生静电时，ESD 管快速泄放静电到地，保护主控芯片 IO。

4. 主控与 TF 卡引脚连接

表格

TF 卡引脚	SPI 功能	AT32 主控引脚
CLK	SPI 时钟	PA2
CMD	MOSI 主机发数据	PA1
DAT0	MISO 主机收数据	PA0
DAT3	CS 片选	PA3
VCC	3.3V 电源	3V3
GND	地	GND

DAT1、DAT2：SPI 模式不使用，悬空即可；SDIO 高速模式才会用到这两根线。

三、阻抗匹配原理（重点）

TF 卡 SPI 时钟最高可以到几十 MHz，当走线较长时，信号会发生反射，造成波形畸变、通信不稳定、丢包。

信号线参考阻抗：控制在 50Ω~100Ω（常用 50Ω 或 75Ω）
影响阻抗的因素：PCB 板厚、线宽、介质介电常数、参考平面。

在立创 EDA 的阻抗计算器，可以输入板材参数，自动计算对应的走线宽度。要点：高速 SD 信号线下方，完整 GND 参考平面，不能分割地平面。

四、TF 卡 PCB 布局 2 个核心技巧

TF 卡座靠近板边，主控不要离卡座过远 TF 卡座放在电路板边缘，方便插拔；TF 卡信号走线不能无限拉长，走线越短越好。卡座和 MCU 之间距离如果超过 5cm，通信稳定性会明显下降。
ESD 管、上拉电阻紧贴 TF 卡座引脚 ESD 保护器件必须放在靠近连接器（TF 卡座）这一侧，静电进来第一时间泄放到 GND；上拉电阻也放在卡座附近，减少信号悬空的走线长度。

五、布线 3 条黄金规则

SD 高速信号线（CLK、CMD、DAT0、DAT3）保持等长，走线尽量短 SPI 相比 SDIO 对等长要求没那么严苛，但 CLK 时钟线不要比数据线长太多，避免时序偏移。
信号线下方保留完整 GND 平面，不要跨分割 信号线底下不能挖槽、不能分割地，一旦地平面断裂，阻抗不连续，信号反射严重，EMI 变差。
SD 信号线远离电源大电流走线 远离 DC-DC 开关节点、电感等噪声源，防止电源噪声耦合进 SD 通信线路，出现读写出错。

六、调试注意事项

上电前确认供电是3.3V，绝对不能 5V 供电。
优先测试 SPI 低速模式（几百 kHz），低速通信正常后，再逐步提高时钟频率。
常见故障：
- 识别不到 TF 卡：检查 CS 片选、上拉电阻、电源、接触是否良好；
- 偶尔丢包：大概率是信号干扰，检查 ESD、走线长度、地平面；
- 插拔卡片后 MCU 死机：静电防护不足，检查 ESD 器件。
上电用示波器看 CLK 和 CMD 波形，判断信号质量。

七、拓展：SPI vs SDIO 模式对比

表格

模式	优点	缺点	适用场景
SPI	接线少，几乎所有 MCU 支持，驱动简单	速度慢	数据日志存储，低速读写
SDIO	读写速度快	引脚多，对时序、PCB 要求高	图片、视频高速存储

本设计是 SPI 模式，如果后续要升级 SDIO，需要把 DAT1、DAT2 也接上，重新设计 PCB。

总结

TF 卡 SPI 接口电路看着简单，但静电防护、信号完整性很容易被新手忽略。很多人遇到 "TF 卡偶尔识别失败，插拔就死机"，根源就是 ESD 保护缺失或者 PCB 布线不合理。这套电路可以直接移植到 STM32、AT32、GD32 等各类 MCU 项目。掌握这套信号完整性和 ESD 防护思路，也可以用到其他外设：SPI Flash、以太网等。

工程文件：立创 EDA 工程可导出，需要的小伙伴可以留言。欢迎评论区交流 TF 卡踩坑经历！
