深入浅出 STM32（十八）：时钟树、总线与寄存器的底层联动机制

前言
一、MCU内部架构与时钟树的深度打通
- [1.1 从"两张皮"到"合二为一"的认知跨越](#1.1 从“两张皮”到“合二为一”的认知跨越)
- [1.2 官方资料的局限性与自建理解模型](#1.2 官方资料的局限性与自建理解模型)
- [1.3 总线的本质：三类信号线的集合](#1.3 总线的本质：三类信号线的集合)
- [1.4 寄存器统一编址与CPU访问机制](#1.4 寄存器统一编址与CPU访问机制)
- [1.5 设备协同与时钟同步的关键作用](#1.5 设备协同与时钟同步的关键作用)
二、时钟树如何驱动整个MCU
- [2.1 时钟树与总线时钟线的物理映射](#2.1 时钟树与总线时钟线的物理映射)
[三、MCU 寄存器配置的本质与存储单元原理](#三、MCU 寄存器配置的本质与存储单元原理)
- [3.1 配置的本质：从 CPU 到外设的数据搬运](#3.1 配置的本质：从 CPU 到外设的数据搬运)
- [3.2 存储单元的工作机制：写入、读取与保持](#3.2 存储单元的工作机制：写入、读取与保持)
- [3.3 多位寄存器的构建：并行锁存](#3.3 多位寄存器的构建：并行锁存)
四、时钟信号与总线传输的协同机制
- [4.1 朴素的数据传输模型](#4.1 朴素的数据传输模型)
- [4.2 时钟的核心作用：同步控制的开关](#4.2 时钟的核心作用：同步控制的开关)
- [4.3 关于"同步"的深度理解](#4.3 关于“同步”的深度理解)
[五、MCU 内部架构全景：时钟树与总线的打通](#五、MCU 内部架构全景：时钟树与总线的打通)
- [5.1 从时钟源到 Cortex-M3 内核](#5.1 从时钟源到 Cortex-M3 内核)
- [5.2 数据流动的完整路径](#5.2 数据流动的完整路径)
- [5.3 一次完整的写操作复盘](#5.3 一次完整的写操作复盘)
结语

🎬 云泽Q ：个人主页
🔥 专栏传送入口 : 《C语言》《数据结构》《C++》《Linux》《蓝桥杯系列》《笔试算法》《AI赋能》《STM32》《Python》

⛺️遇见安然遇见你，不负代码不负卿~

前言

大家好啊，我是云泽Q，欢迎阅读我的文章，一名热爱计算机技术的在校大学生，喜欢在课余时间做一些计算机技术的总结性文章，希望我的文章能为你解答困惑~

一、MCU内部架构与时钟树的深度打通

1.1 从"两张皮"到"合二为一"的认知跨越

在之前的文章中，我们已经把时钟树的第一部分讲完了。这里要再强调一下，现阶段我们只关心时钟树的第一部分，其他部分等把第一部分用得特别熟之后，后续在理解上直接拿过来用就能理解了。现在虽然第一部分理解了，但还存在一个核心痛点：感觉上还是不够通透。

这就好比MCU内部有自己的结构图，时钟树也有自己的图，这两张图像是"两张皮"，谁也不挨着谁。如果非要问外部输出对应的时钟信号是如何输出到不同平台上的，虽然能勉强理解，写代码也能勉强去写，但就是缺乏一种"通透感"。所以，我们需要再往前走一步，做一下时钟树与总线设备结构的打通，也就是把这两张图合二为一。

1.2 官方资料的局限性与自建理解模型

意法半导体（ST）的MCU确实封装的是Cortex-M3内核，但具体包括Cortex-M3和其他片上外设是如何进行布线的，以及它所定的原理，ST官方并没有给我们披露。所以，想深刻理解MCU内部结构和时钟树之间对应的关系，包括时钟树和外设之间的关系，其实在官方是找不到锁定解决方案的。

既然没披露，我们也得理解它。因此，这里提出一种"造线方案"。这个方案并不是官方权威的，只是关于后续的理解，提出来让各位在理解这个事儿上面能够更通透。除非将来入职到相关半导体公司，否则我们只能基于现有资料构建模型。当我们体会到这点，至此才算把时钟树对应的由点到面的工作整体搭建成功。至此，对于配置时钟树这个事儿，脑袋当中就有画面感了。

1.3 总线的本质：三类信号线的集合

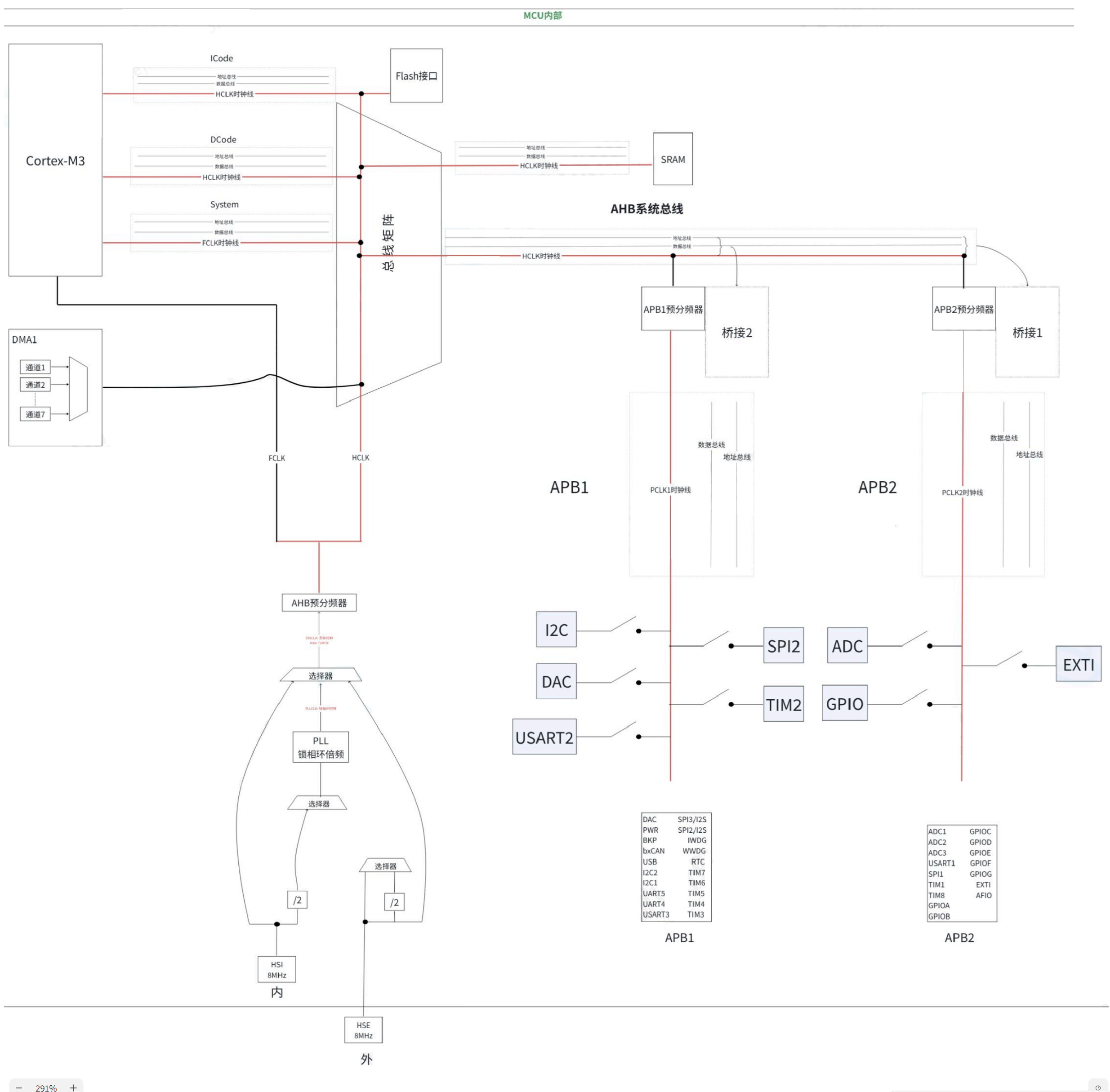

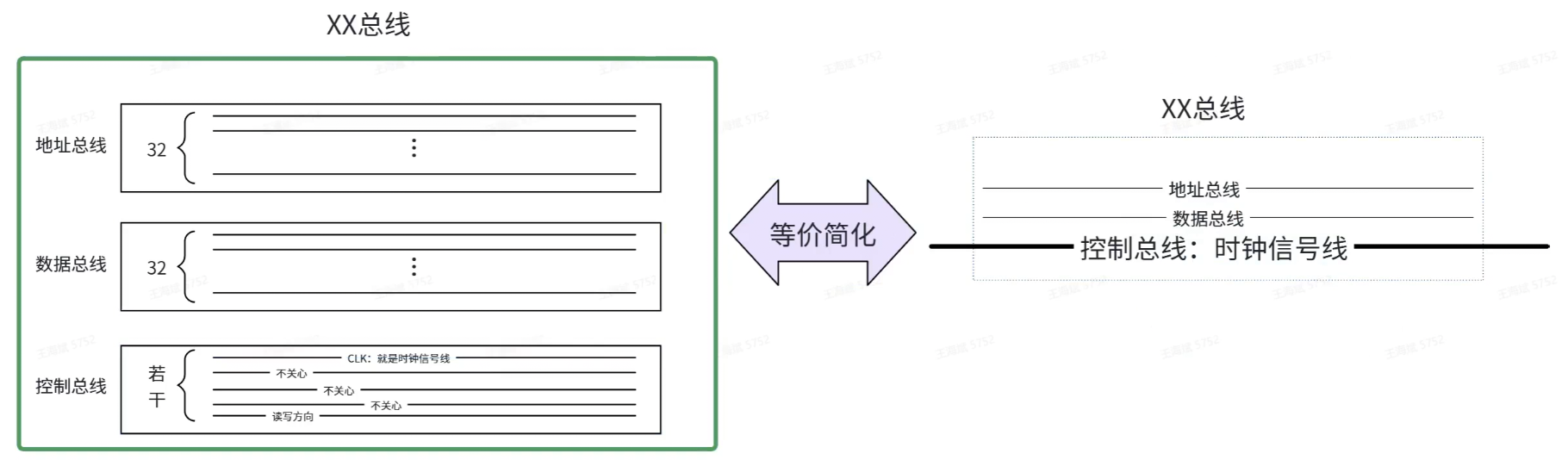

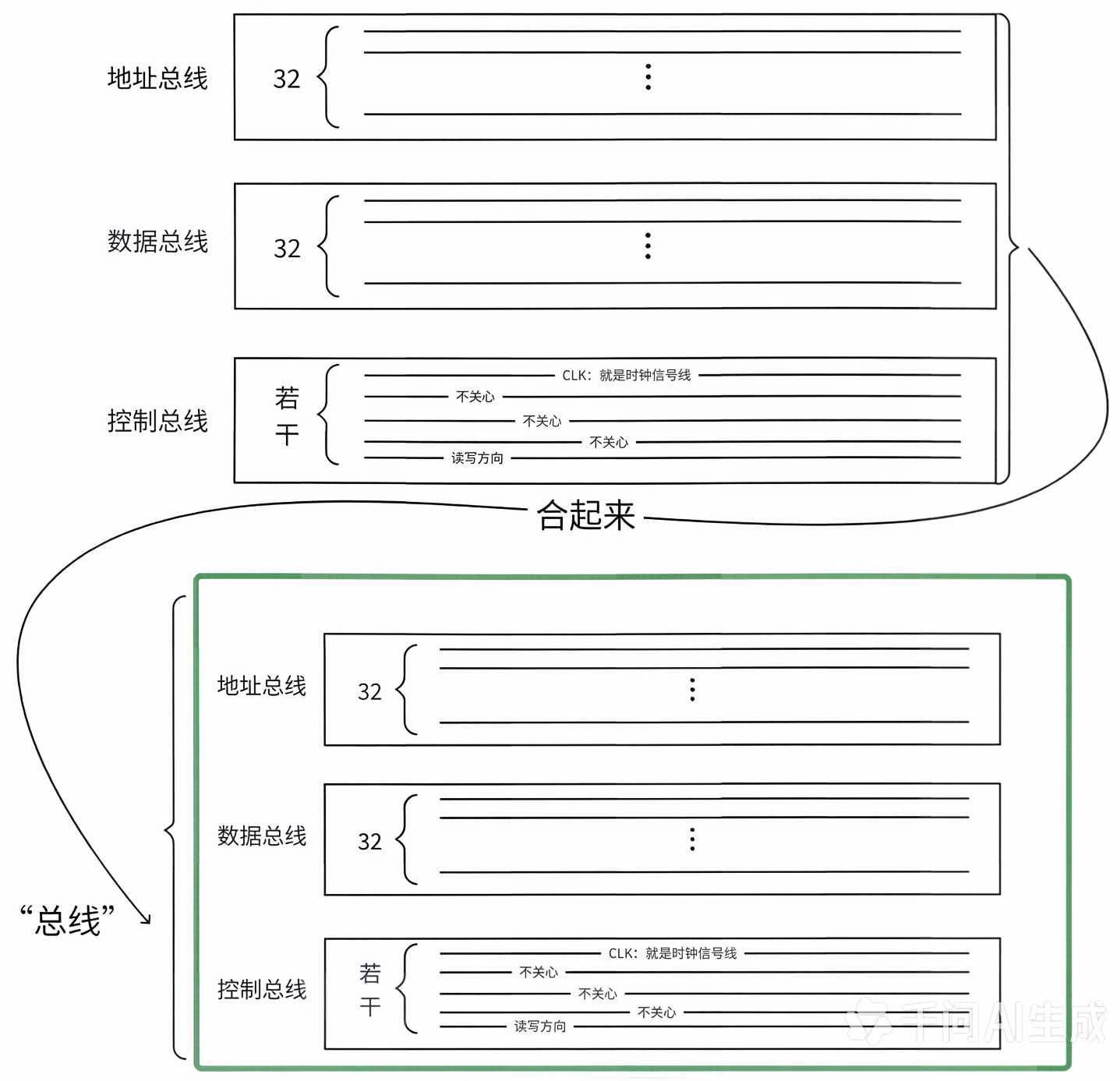

在打通之前，必须先明确总线的概念。总线并非单根导线，而是由多根线组成的"线组"。在计算机系统中，总线分为三类：

地址总线：用于定位目标设备或存储空间。
数据总线：传输实际的数据内容。
控制总线：包含读写方向控制信号，并特别强调其中包含一根时钟信号线（CLK）。

每一个设备上，通过桥设备接入到整个MCU内部的电路时，是通过这三套线（地址、数据、控制）接入的。控制里包含时钟，就这么理解。其实数据线和地址线也要接入到每个设备当中，官方只不过为了图示清晰，不可能画成几十根线，那样工作量太大也没法看。

1.4 寄存器统一编址与CPU访问机制

片上外设（如GPIO）的寄存器（数据类、控制配置类、状态类）与内存统一编址，CPU通过物理地址直接访问。当CPU执行写指令时，例如代码块中的操作：

c 复制代码

*(uint32_t *)0x4001100C = 10;

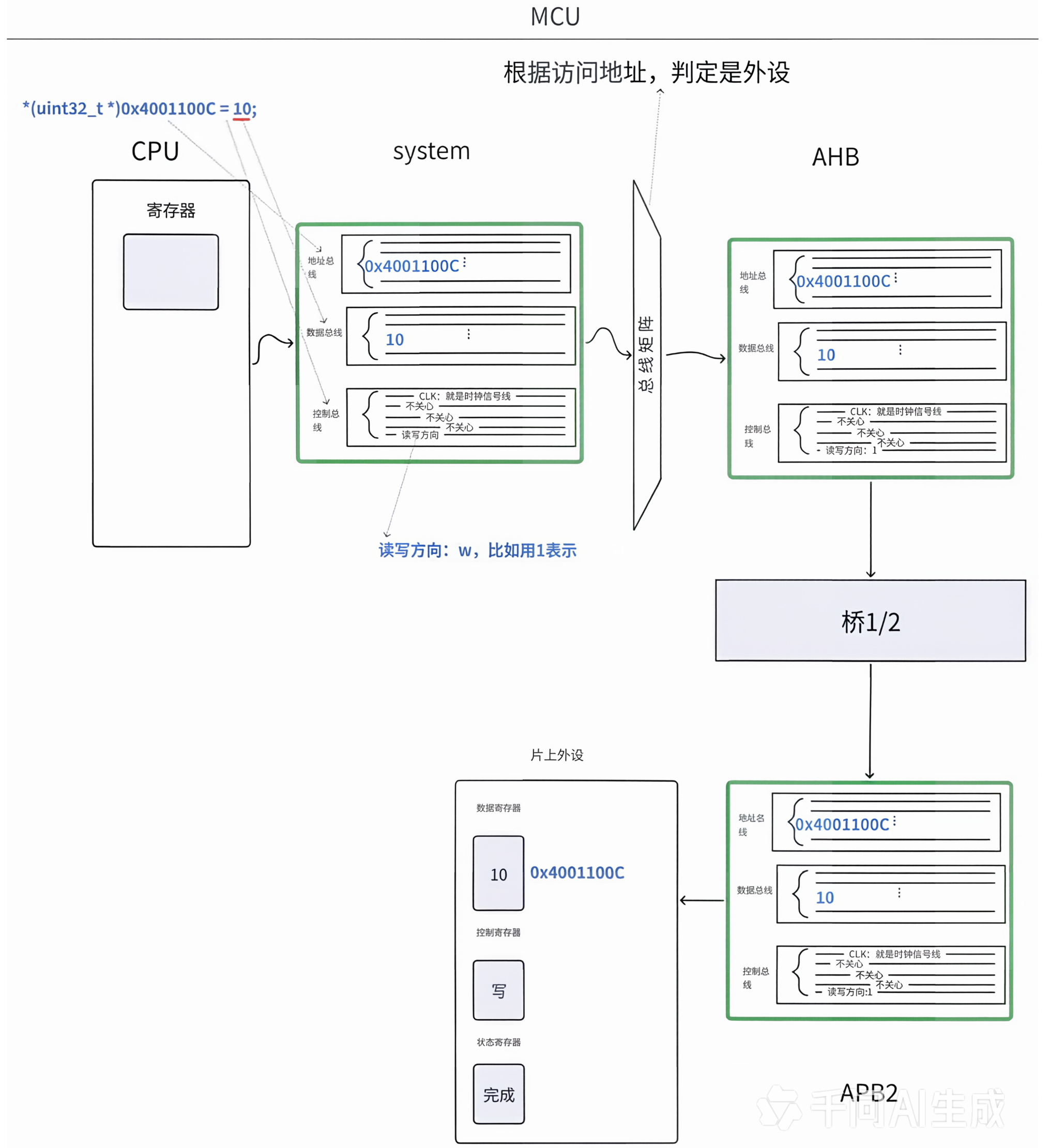

CPU会将目标地址 0x4001100C 放到地址总线、数据 10 放到数据总线、写信号放到控制总线。这个信号经总线矩阵和桥接设备（如AHB到APB桥）最终送达目标外设的对应寄存器。根据访问地址，系统会判定这是外设访问，从而走相应的总线路径。

1.5 设备协同与时钟同步的关键作用

CPU、总线矩阵、桥、外设等均为独立设备，数据传输需各环节"打通"并协同工作。这种协同必须依赖同步机制，而同步的核心载体正是控制总线中的时钟信号线。所有设备需在同一时钟节拍下完成"发送-接收"动作。

当我们把视角切换到外设角度，因为主要是MCU控制外设，所以从外设角度看，你的时钟线就可以接入到不同的平台上了。其实时钟树和这个是关联的。最终的结果，逻辑上这是一个时钟树，以外设角度，时钟线接入不同平台。

二、时钟树如何驱动整个MCU

2.1 时钟树与总线时钟线的物理映射

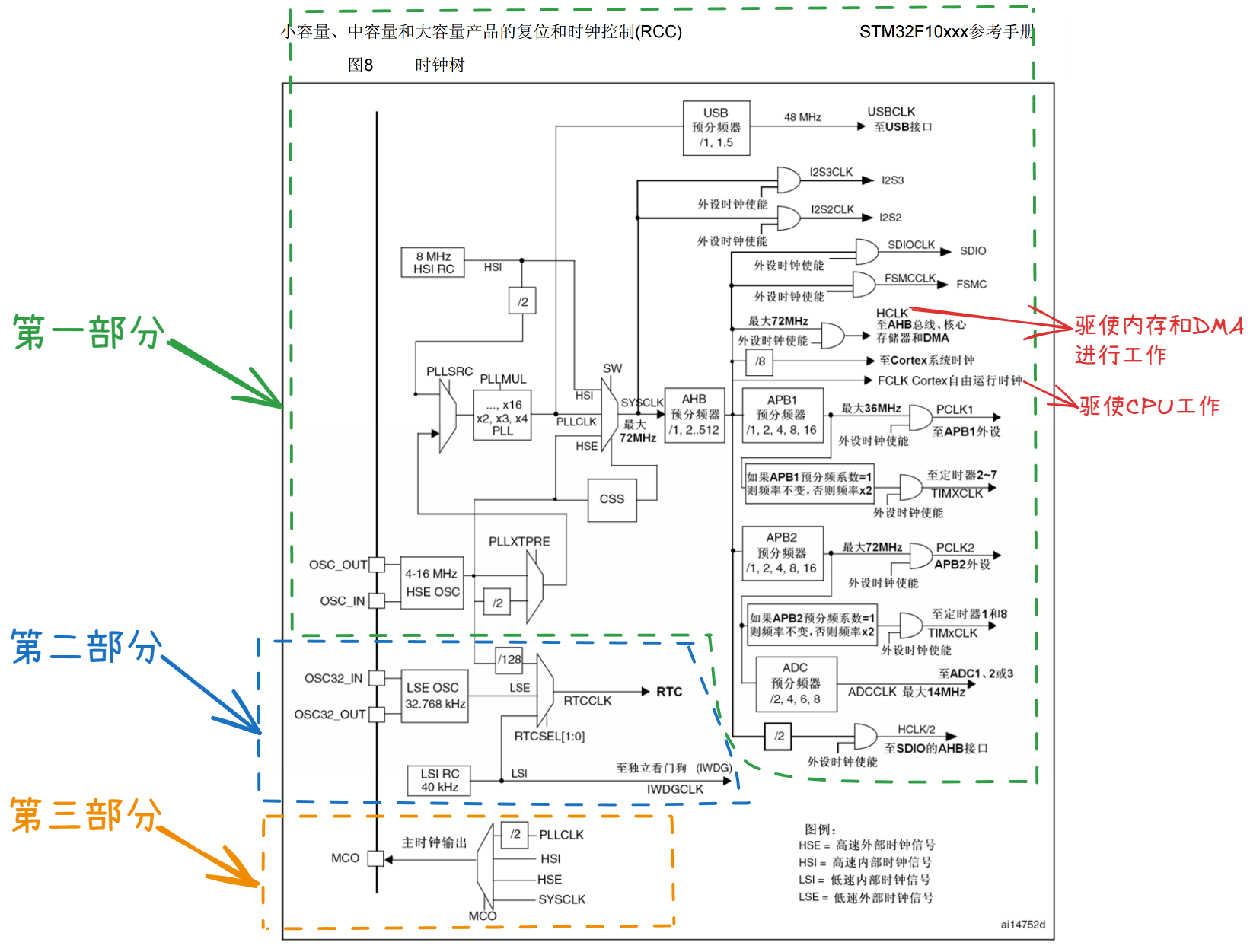

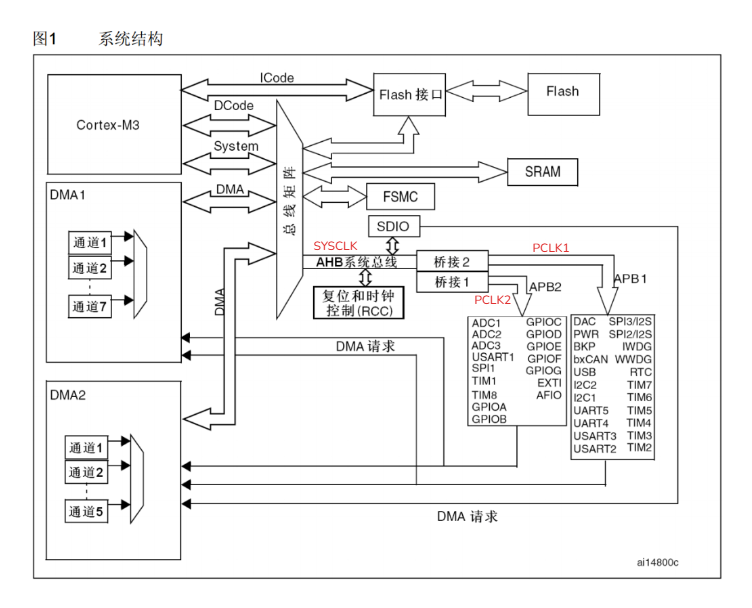

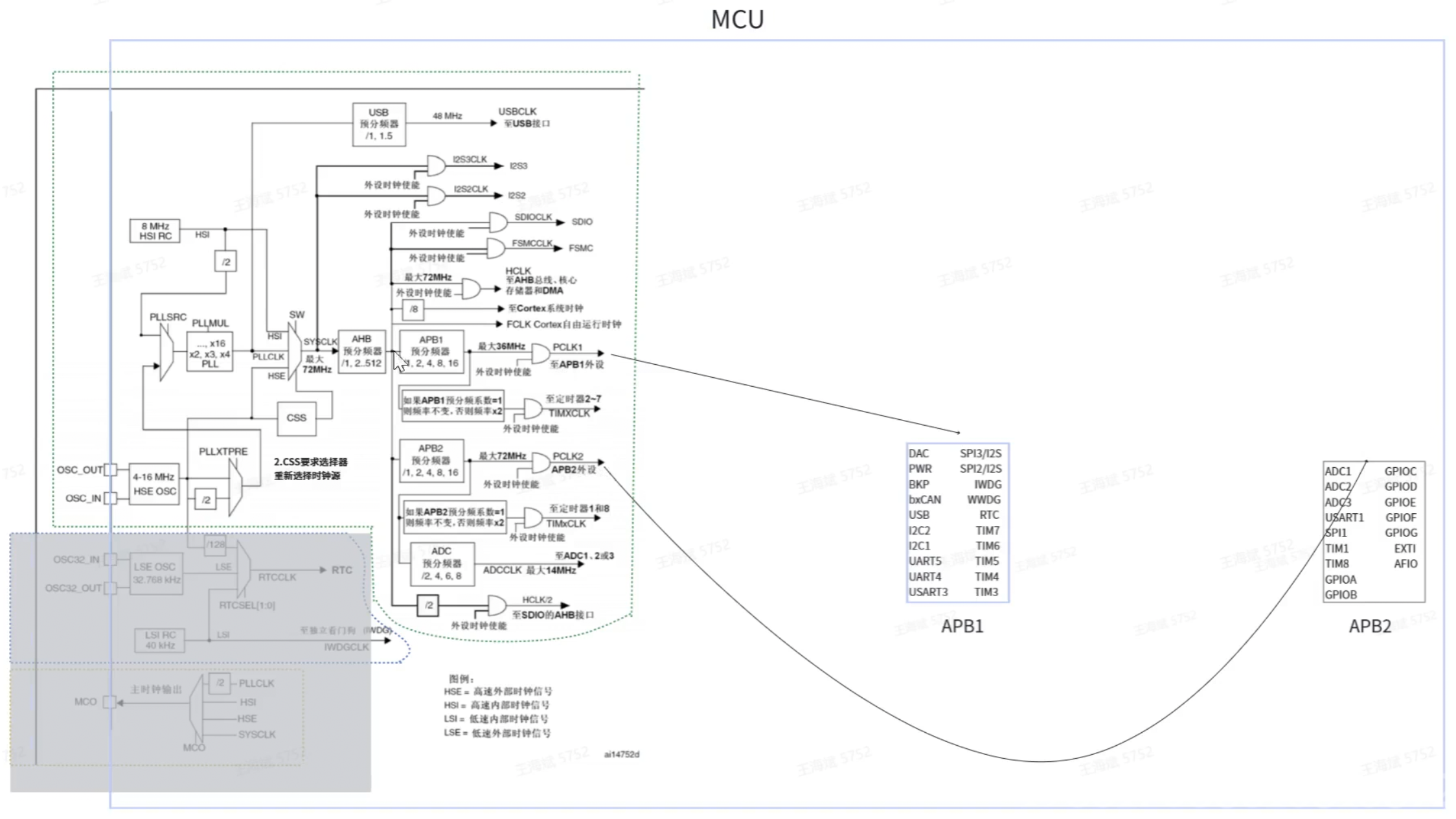

为了打通理解，我们需要将时钟树的各个分支输出视为物理时钟信号线。例如，将HCLK、PCLK1、PCLK2等分支输出，视为物理时钟信号线，并将其接入到对应总线（AHB、APB1、APB2）的内部时钟线上。

所有连接到这些总线上的设备（CPU、内存、外设）都通过这根共享的时钟线接收同步信号。这就是为什么我们在配置时钟树时，实际上是在配置这些物理连线的通断和频率。

三、MCU 寄存器配置的本质与存储单元原理

3.1 配置的本质：从 CPU 到外设的数据搬运

当我们站在配置视角来理解 MCU 时，首先要打破一个迷思：很多人觉得"配置外设"是一件很高深、很特殊的事情。但实际上，对片上外设做配置，本质上就是修改寄存器。

不管你是修改数据寄存器，还是修改配置寄存器，在硬件底层看来，读写配置寄存器和读写数据寄存器没有任何区别，它们统统都是"读写寄存器"的操作。只不过，当你把数据写进特定的地址（配置寄存器）时，它就起到了配置的作用；写进另一个地址（数据寄存器）时，它就代表了数据。

所以，我们要讨论的核心问题归结为一点：CPU 究竟是如何把数据写到外设里的？

这就涉及到了数据在总线上的流动路径。我们知道，MCU 内部有三套关键的线路在跑信号：

数据总线 ：上面跑的是实实在在的数据（比如你要配置的数值 10）。
地址总线：上面跑的是目标地址（告诉系统这个数据要写给谁）。
时钟线：上面跑的是时钟信号。

目前我们还有一个细节没有完全打通，那就是这三者之间是如何协同工作的？地址来了，数据也来了，时钟信号是如何配合，让对应的数据或地址被外设准确拿到的？

3.2 存储单元的工作机制：写入、读取与保持

要理解数据如何被"拿住"，我们必须深入到最微观的层面------存储单元。

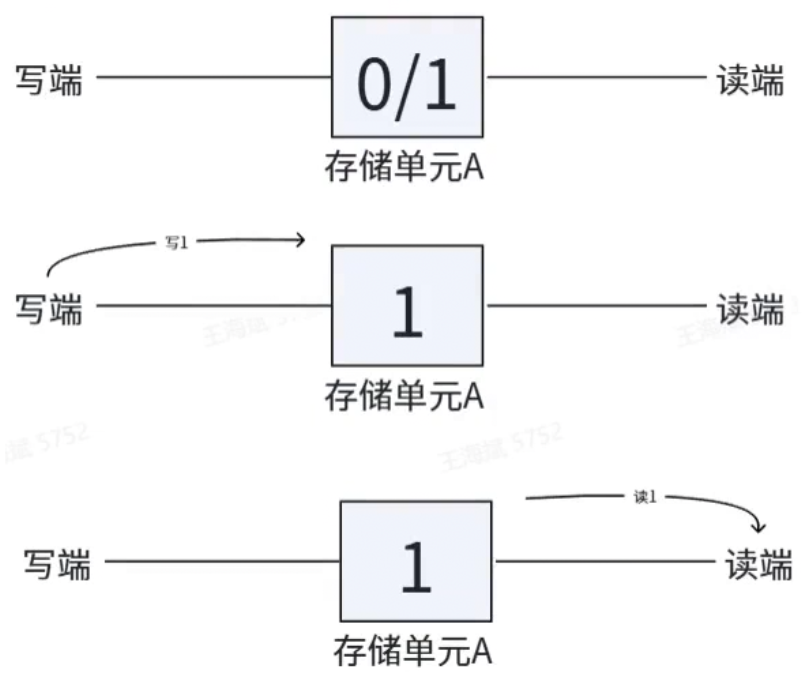

我们可以把一个存储单元想象成一个带开关的小盒子。

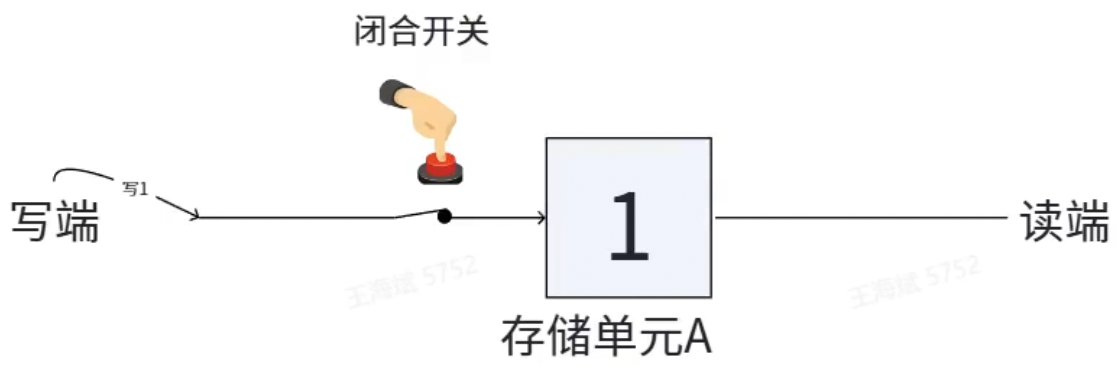

写入：当开关闭合时，写端的数据（比如 1）才能进入盒子内部。
读取：读端可以随时把盒子里的内容复制出去，这个过程不会改变内部保存的值。

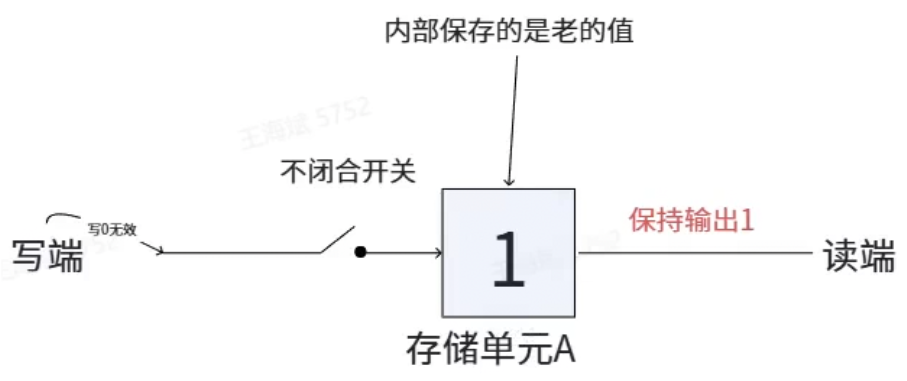

保持：这是最关键的功能。当开关断开后，无论写端的数据怎么变（哪怕变成了 0），盒子内部依然死死守住刚才写入的那个值（比如 1），并且读端持续输出这个老值。

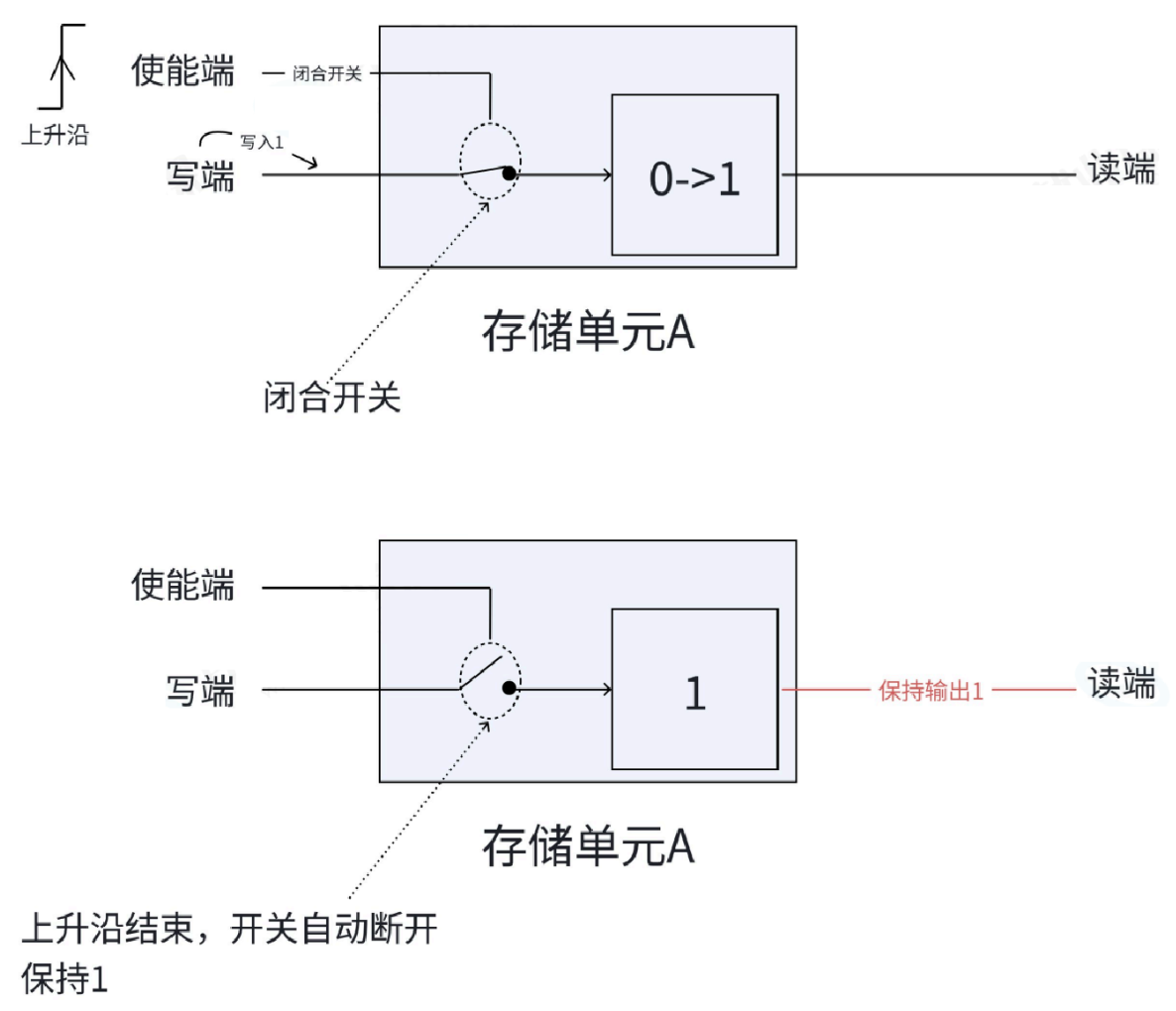

这就是寄存器的物理基础。为了实现这种"保持"功能，存储单元的写入端必须通过一个电子开关（逻辑上类似与门）来控制。这个开关的闭合与断开，就是由我们常说的使能信号（通常由时钟边沿触发）来决定的。

3.3 多位寄存器的构建：并行锁存

单个存储单元只能存 1 bit（0 或 1），但我们在编程时操作的都是 8 位、16 位或 32 位的数据。那么，多位寄存器是怎么来的呢？

答案很简单：并联。

一个 8 位寄存器，就是由 8 个独立的 1 位存储单元并联构成的。

独立的写/读端：每个单元都有自己独立的数据输入（写端）和输出（读端），分别对应数据的第 0 位到第 7 位。
共享的使能端：这 8 个单元的"开关控制线"是连在一起的，都连接到同一个使能端。

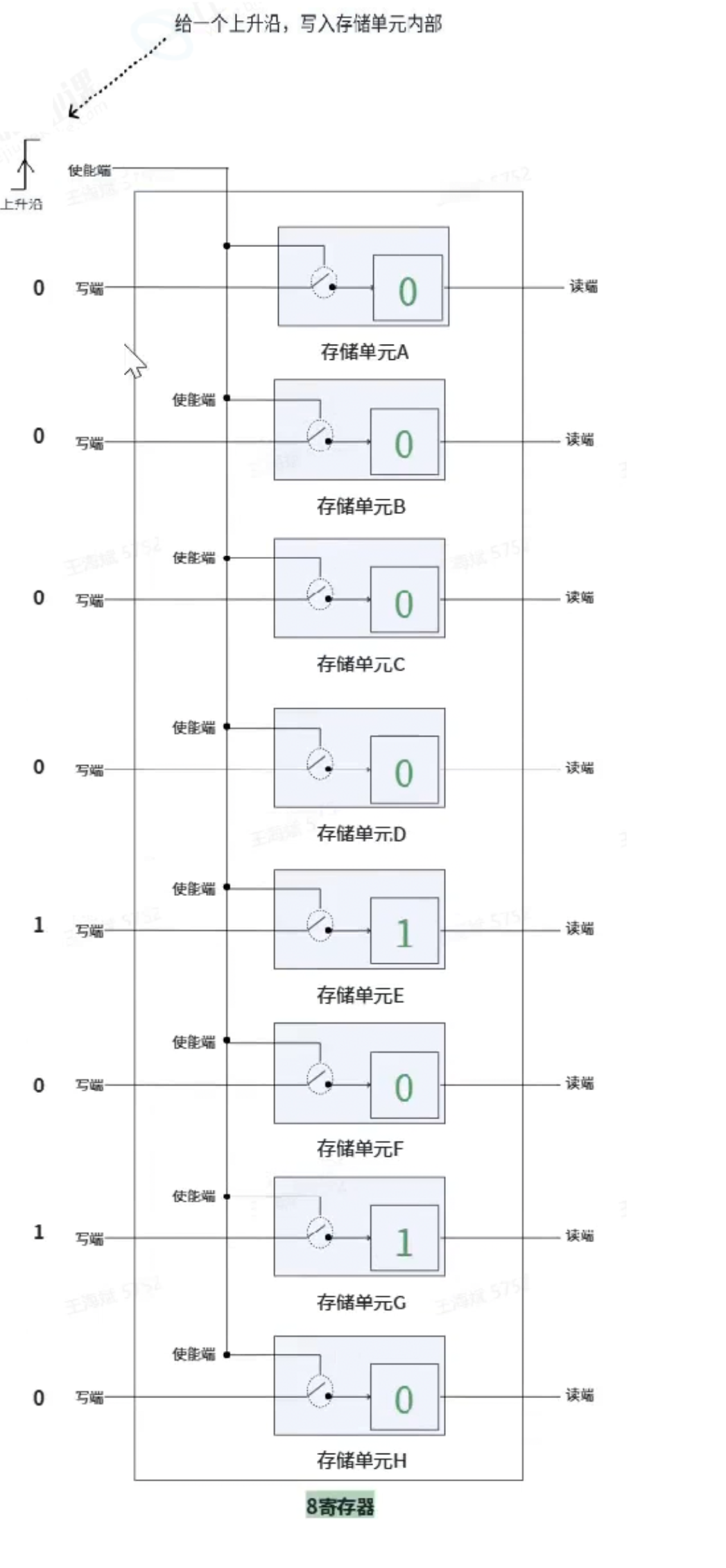

这意味着当我们想要写入一个 8 位数据（例如二进制 0010 0100）时，这 8 个单元的写端会同时接收到对应的高低电平。但是，数据不会立刻进去，它们在门口等着。只有当那个统一的使能信号 （比如时钟的上升沿）到来时，8 个开关同时闭合，这 8 位数据才会被"咔嚓"一下，同时锁存进寄存器内部。

这就是为什么我们说寄存器配置本质上是在修计算器，而且是在时钟的控制下进行的批量数据搬运。

四、时钟信号与总线传输的协同机制

4.1 朴素的数据传输模型

摒弃掉所有复杂的电路细节，我们可以建立一个非常朴素的认识模型：

左边是 CPU ，右边是某个片上外设（比如 GPIO）。

CPU 内部的一个寄存器里存着原始数据（比如数字 10）。
我们需要把这个 10 搬运到右边外设的寄存器里去。
中间连接它们的是总线。

在这个过程中，CPU 把数据放到总线上，同时把目标外设的地址放到地址总线上。这时候，数据已经在总线上稳定输出了，但外设还没拿到。为什么？因为外设寄存器的"输入开关"还关着呢。

4.2 时钟的核心作用：同步控制的开关

这时候，时钟信号就登场了。

时钟线和数据线、地址线之间是什么关系？答案是：时钟线让"放数据到总线"和"开启目标设备寄存器"这两个动作同步起来。

具体来说，当时钟信号（比如上升沿）到来时，它起到了两个关键作用：

控制 CPU 侧：让 CPU 把寄存器里的数据稳稳地放到数据总线上，把地址放到地址总线上。
控制外设侧：通过片选逻辑，打开目标外设寄存器的使能开关。

一旦这个开关打开，总线上的数据就顺着通路流进了外设的寄存器。如果没有时钟的统一调度，数据可能在总线上乱跑，或者外设还没准备好数据就丢了。

4.3 关于"同步"的深度理解

这里提到的"同步"，并不是指所有事情必须在同一纳秒内发生，而是指步调是有规律的。

确实存在分频的情况。比如，系统可能先让 CPU 打开输出，过了两个时钟周期后，再让片上外设的时钟打开输入开关。这就有了速度差。但这依然是"同步"的，因为它们都是基于同一个时钟源的节拍在运作，无非是经过了几个时钟周期的延迟而已。

无论是上升沿、下降沿，还是高电平、低电平触发，核心逻辑都是一样的：时钟控制了数据传输的节奏。几乎所有片上外设（SPI, I2C, UART 等）的使能和配置原理它们都是一回事------都要在时钟的控制下统一进行。

五、MCU 内部架构全景：时钟树与总线的打通

5.1 从时钟源到 Cortex-M3 内核

现在，我们将目光投向 MCU 的内部架构图，看看刚才讲的理论是如何落地的。

在 MCU 的最左侧，是时钟树的源头。

我们有内部高速时钟 HSI (8MHz) 和外部高速时钟 HSE (8MHz)。
这些时钟信号经过 /2 分频器，进入选择器。
选择器输出的信号进入 PLL 锁相环倍频器，将频率倍频到系统所需的高频（比如 72MHz）。
倍频后的信号再次经过选择器，进入 AHB 预分频器。
最终，AHB 预分频器输出了系统的主时钟 HCLK。

这个 HCLK 至关重要，它直接连接到了中间的 Cortex-M3 内核，为 CPU 的运行提供心跳。

5.2 数据流动的完整路径

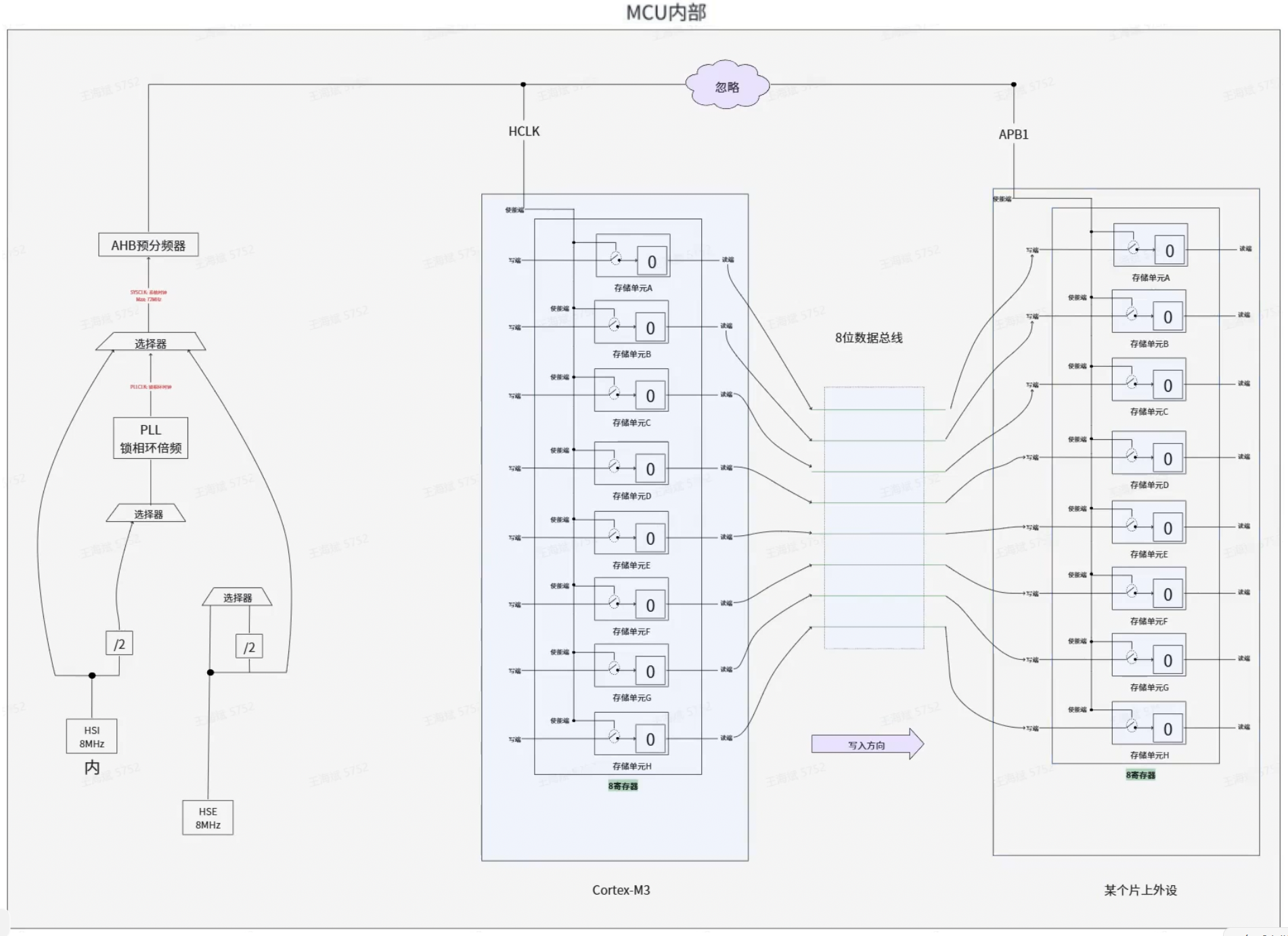

请看架构图的中间部分，这里展示了数据是如何从 CPU 流向片上外设的。

Cortex-M3 内核侧 ：

CPU 内部有一个 8 位寄存器 （由存储单元 A 到 H 组成）。当 CPU 决定发送数据时，它会把这个寄存器的值输出到中间的 8 位数据总线 上。注意，这个输出动作是受 HCLK 控制的。
总线传输 ：

数据总线就像一条高速公路，连接着左边的 CPU 和右边的外设。图中紫色的箭头清晰地指示了写入方向：从左向右。
片上外设侧 ：

在架构图的右侧，是具体的某个片上外设 （比如挂载在 APB1 总线上的设备）。它也拥有一个 8 位寄存器（同样由存储单元 A 到 H 组成）。
- 这个外设的时钟来源是 APB1（由 HCLK 进一步分频得到）。
- 外设寄存器的使能端连接到了 APB1 时钟线上。
- 外设寄存器的写端连接到了 8 位数据总线上。

5.3 一次完整的写操作复盘

当 CPU 想要配置这个外设时：

CPU 在 HCLK 的驱动下，将配置数据（比如 0x55）放到 8 位数据总线上。
同时，地址总线选中了这个外设。
APB1 时钟信号产生一个上升沿。
这个上升沿传导到右侧外设寄存器的使能端。
外设内部那 8 个存储单元的开关瞬间闭合。
数据总线上的 0x55 被锁存进外设的寄存器中。
上升沿结束，开关断开，数据被永久保持，直到下一次写入。

至此就深刻理解 ARM CPU 和 GPIO 等片上外设的数据是如何通过总线导通的，以及时钟在其中扮演的"统一指挥官"角色。
