本文系统解析桥梁防撞预警系统（BCAS）的五层技术架构，从感知层、计算层、预警层、平台层到对接层，逐层拆解核心设备、关键算法、技术指标和选型要点，并结合典型场景还原五层协同工作流程。适合桥梁防撞系统工程师、系统集成商和技术决策者阅读。

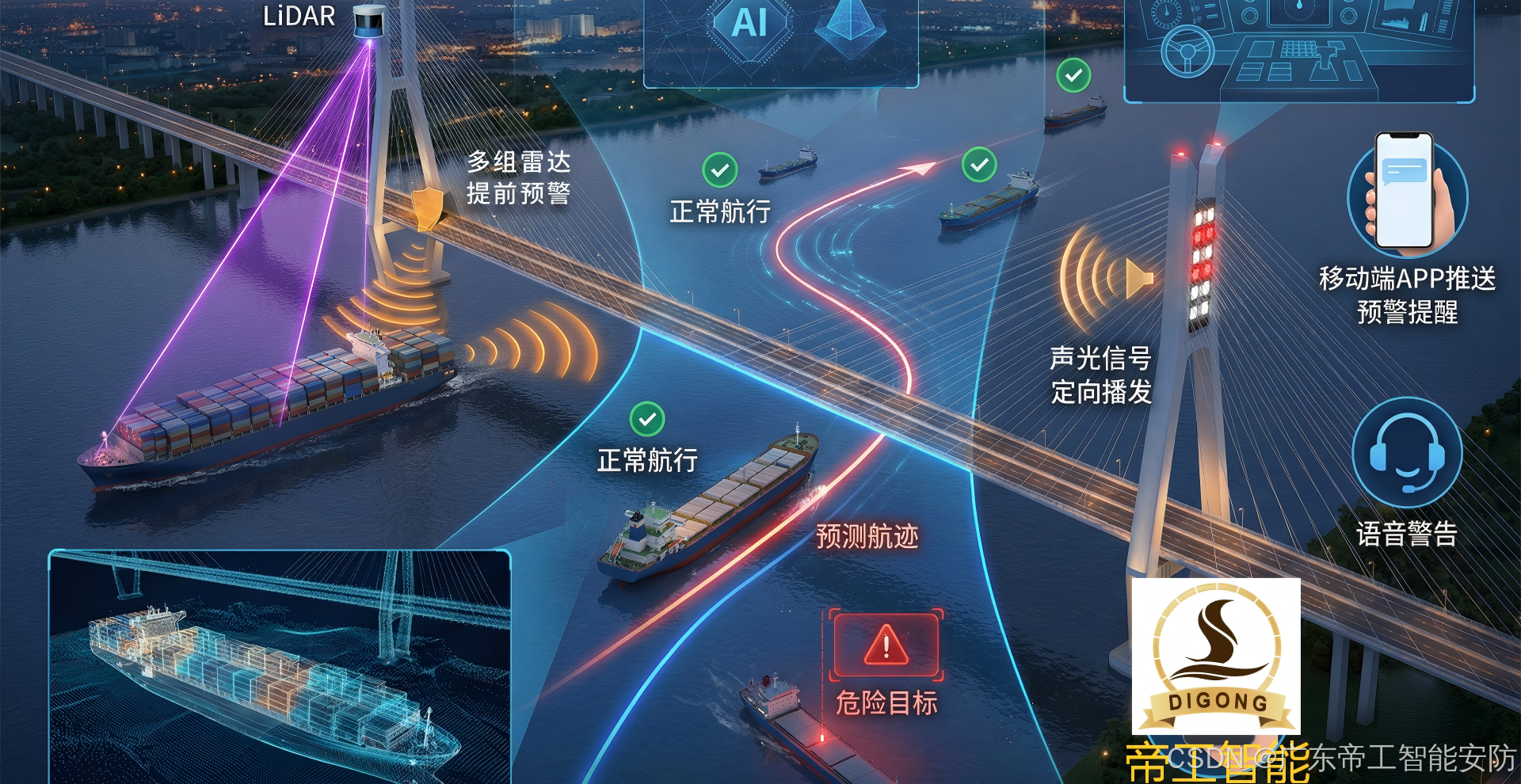

1、为什么BCAS需要分层架构
在桥梁防撞项目的实际落地中，很多人对BCAS（Bridge Collision Avoidance System，桥梁防撞预警系统）的理解停留在"雷达+摄像头+喇叭"的简单组合层面。但真正交付的系统往往面临一系列复杂问题：
-
雷达上报的目标到底是船舶还是水面杂波？由谁来做二次确认？
-
检测到危险后，是现场声光警示即可，还是需要同步通知海事VTS？
-
日均数百条告警数据如何存储、检索和统计分析？
-
海事部门、应急管理平台的数据对接，采用什么协议和接口？
这些问题的本质在于，BCAS是一个覆盖"感知---判断---干预---管理---协同"全链条的复杂系统，而非单一设备。分层架构的核心价值在于：
-
职责解耦：每一层有明确的输入输出和技术边界，便于独立开发和升级；
-
故障定位：系统出问题时可快速定位到具体层级，降低运维难度；
-
弹性扩展：新增感知设备或对接新平台时，只需修改对应层级，不影响整体架构；
-
标准化对接：各层之间通过标准化接口交互，便于多厂商设备集成。
一套标准的BCAS系统从下到上分为五层，各层职责如下表所示：
| 层级 | 核心定位 | 主要职责 |
|---|---|---|
| 感知层 | 数据采集（眼睛和耳朵） | 采集桥区水域船舶、环境、结构等原始数据 |
| 计算层 | 智能决策（大脑） | 多源数据融合、目标识别、风险评估、预警判定 |
| 预警层 | 现场干预（嘴巴和手） | 声光警示、语音喊话、VHF呼叫、信息推送 |
| 平台层 | 集中管理（指挥中心） | GIS一张图、告警管理、数据存储、统计分析、设备运维 |
| 对接层 | 外部协同（外交官） | 对接海事VTS、SHM、智慧航道、应急平台等外部系统 |
2、感知层：多源融合感知体系设计
2.1 感知层的核心目标
感知层是BCAS系统的数据源头，负责回答四个基本问题：水面上有什么、在哪里、往哪开、开多快。感知层的数据质量直接决定了上层所有智能分析的准确性上限------感知层看错了，再先进的算法也无法挽回。
2.2 核心感知设备与技术指标
一套完整的BCAS感知层通常集成以下六类感知设备：
| 设备类型 | 典型频段/规格 | 核心作用 | 关键技术指标 |
|---|---|---|---|
| 毫米波雷达 | 24GHz / 77GHz / 79GHz | 全天候探测目标距离、速度、航向 | 探测距离≥500m，测距精度≤1m，多目标≥32 |
| 三维激光雷达 | 905nm / 1550nm | 高精度测距测高，识别超高船舶 | 测距精度±5cm，测高精度±10cm，点频≥100万点/秒 |
| AI高清摄像头 | 400万~800万像素 | 视觉识别船型、抓拍取证、落水检测 | 光学变焦≥30倍，低照度≤0.001Lux，AI船舶识别 |
| AIS接收机 | VHF频段（161.975/162.025MHz） | 接收船舶身份、航向、航速广播信息 | 接收灵敏度≤-107dBm，覆盖范围≥10海里 |
| 水位计 | 雷达式 / 投入式 | 实时水位监测，计算通航净空 | 精度±1cm，刷新频率≤5min |
| 水下声呐 | 多波束 / 侧扫声呐 | 监测桥墩基础冲刷、水下障碍物 | 探测深度≥50m，分辨率≤5cm |
2.3 多源融合：为什么单一设备不够用
每一种感知设备都有其固有盲区，这是采用多源融合方案的根本原因：
-
毫米波雷达：不受光照和天气影响，但无法区分目标类型，水面波浪会产生大量杂波假目标；
-
AI视频：可识别目标类型和细节，但大雾、暴雨、夜间低照度条件下性能急剧下降；
-
AIS：可获取船舶身份和吨位信息，但内河小型渔船、采砂船、三无快艇通常未安装AIS设备；
-
激光雷达：精度最高，但雨雾天激光衰减严重，有效探测距离大幅缩短。
帝工智能四维融合技术方案
毫米波雷达 + 三维激光雷达 + AIS + AI视频四种感知手段融合，通过时空对齐、目标关联和交叉校验，实现：
• 雷达发现目标 → 摄像头自动拉近，AI判定是船还是漂浮物
• AIS提供大船身份 → 雷达验证实际位置，防止AIS信号延迟或造假
• 激光雷达测超高 → 摄像头抓拍取证，形成完整证据链
• 自研水面杂波抑制算法，杂波滤除率达99.999%
2.4 感知层选型避坑指南
坑1：只看标称探测距离，忽略水面实际效果
很多厂家标注的"探测距离500m"是陆地车辆测试数据。水面环境存在大量波浪杂波，实际船舶探测距离可能仅为标称值的40%-60%。选型时必须要求厂家提供桥区实测视频和水面探测距离数据。
坑2：纯雷达方案无视觉取证
仅靠雷达无法区分船舶类型，也无法提供视觉证据。一旦发生事故或纠纷，缺少视频录像将导致责任难以界定。雷达+AI视频是最低配置要求。
3、计算层：边缘计算与智能决策引擎
3.1 计算层的核心定位
如果说感知层负责"看到了什么"，计算层则负责"判断这意味着什么"。计算层对感知层采集的原始数据进行实时处理、融合分析和风险评估，最终输出结构化的目标信息和预警结论。
3.2 为什么必须采用边缘计算架构
当前BCAS系统普遍采用"边缘计算+云平台"的混合架构，其中边缘计算网关部署在桥区现场，承担实时数据处理职责。采用边缘计算的三个核心原因：
-
低延迟要求：防撞预警是秒级响应场景，数据回传云端再返回结果的网络延迟可能导致预警不及时；
-
断网可靠性：桥区网络可能因天气或施工中断，边缘计算确保网络故障时系统仍能独立工作；
-
带宽成本：多路高清视频实时回传带宽成本极高，边缘处理后仅回传告警数据和抓拍图片，可降低90%以上带宽需求。
3.3 边缘计算网关硬件要求
| 硬件指标 | 推荐规格 | 说明 |
|---|---|---|
| AI算力 | ≥16 TOPS | 支持同时运行4-8路视频AI分析+雷达数据融合处理 |
| CPU | 8核以上，主频≥2.0GHz | 处理多源数据融合、协议转换、告警逻辑 |
| 网络接口 | ≥4路千兆网口，支持PoE | 接入雷达、摄像头、AIS等多种前端设备 |
| 串行接口 | ≥2路RS485/RS232 | 接入水位计、气象传感器等串口设备 |
| 工作温度 | -40℃ ~ +70℃ | 适应桥区户外极端温度环境 |
| 防护等级 | IP65及以上 | 防尘防水，可部署在户外机柜中 |
| 可靠性 | 看门狗、死机自动重启 | 支持7×24小时不间断运行，MTBF≥50000小时 |
3.4 计算层三大核心算法
3.4.1 多源数据融合算法
多源融合是计算层的技术核心，其目标是将雷达、摄像头、AIS、激光雷达的数据在时间和空间上对齐，将同一目标的多源观测关联为统一目标，输出包含完整属性的结构化目标数据。
融合算法的主要技术难点包括：
-
空间坐标转换：不同设备的安装位置、坐标系不同，需要精确的外参标定和坐标转换；
-
时间同步：不同设备的采样频率不同（雷达10Hz、视频25fps、AIS每2-10秒一次），需要时间戳对齐和插值；
-
数据关联：雷达可能出现目标分裂（一个船变成多个点）或目标合并（多船聚为一点），需要基于轨迹的关联跟踪算法；
-
属性补全：利用AIS的身份信息、视频的船型识别、雷达的尺寸估算，互补补全目标属性。
3.4.2 水面杂波抑制算法
水面杂波抑制是水上场景特有的技术难点，也是区分"交通雷达方案"和"水上专用方案"的核心标志。水面波浪、浪花、反光会在雷达上产生大量假目标，如果不做有效抑制，系统误报率可能高达30%以上。
主流的杂波抑制技术路线包括：
-
静态杂波图：学习固定位置的水面反射，建立杂波地图进行对消；
-
动态杂波过滤：基于目标的运动特征（速度、航向连续性）区分真实船舶和波浪杂波；
-
自适应阈值：根据海况（风浪等级）自适应调整检测阈值；
-
视频二次确认：对雷达检测到的疑似目标，联动摄像头AI进行二次确认，过滤假目标。
3.4.3 风险评估与预警规则引擎
规则引擎是计算层的决策核心，基于融合后的目标数据，按照预设规则进行风险等级判定。核心规则包括：
| 规则类型 | 判定逻辑 | 典型阈值 |
|---|---|---|
| 电子围栏越界 | 船舶进入禁航区、施工区、桥墩保护范围 | 距桥墩≤100m触发 |
| 偏航检测 | 船舶偏离航道中心线的横向距离超过阈值 | 偏航≥30m触发 |
| 超速检测 | 船舶航速超过桥区限速 | 航速＞8节触发 |
| 碰撞预判 | 计算DCPA（最近会遇距离）和TCPA（最近会遇时间） | DCPA＜50m且TCPA＜120s |
| 超高检测 | 结合实时水位和激光测高，判断船舶超高 | 超高＞通航净空触发 |
| 滞留检测 | 船舶在桥区异常停留超过设定时间 | 滞留＞10min触发 |
技术要点：DCPA/TCPA碰撞预判
DCPA（Distance at Closest Point of Approach）表示船舶与桥墩的最近会遇距离，TCPA（Time to Closest Point of Approach）表示到达最近会遇点的时间。两者结合可以在船舶尚未越线时就预判碰撞风险，是主动防撞的核心算法。相比简单的"进入电子围栏报警"，DCPA/TCPA预判可提前30-60秒发出预警，为船舶避让争取宝贵时间。
4、预警层：多级干预与VHF语音喊话
4.1 预警层的核心定位
计算层判定风险后，需要立即采取干预行动。预警层的职责是通过多种警示手段向船舶驾驶员、现场人员和管理方发出预警，阻止事故发生或降低事故损失。
4.2 六种预警干预手段对比
| 预警方式 | 作用对象 | 优势 | 局限性 |
|---|---|---|---|
| 声光爆闪 | 船舶驾驶员、现场人员 | 视觉警示，远距离可见 | 雾天穿透力有限，无法传达具体指令 |
| 定向高音喇叭 | 船舶驾驶员 | 可传达语音指令，指向性强 | 风大时传播距离受限，可能被误认为广播 |
| VHF甚高频 | 船舶驾驶员（船载电台） | 点对点呼叫，水上标准通信方式 | 需要确认船舶所在频道，小船可能无电台 |
| LED电子屏 | 船舶驾驶员 | 显示文字警示，信息明确 | 夜间和雾天可见度下降 |
| 短信/APP推送 | 管理人员、值班员 | 远程通知，不受距离限制 | 存在延迟，无法直接干预船舶 |
| AIS安全播发 | 装有AIS的船舶 | 在船载AIS终端显示安全信息 | 仅对安装AIS的大船有效 |
4.3 三级预警分级策略
科学的预警分级是避免"狼来了"效应的关键。BCAS系统通常按风险严重程度分为三级，不同级别对应不同的干预组合：
| 预警级别 | 颜色 | 典型触发条件 | 响应动作组合 |
|---|---|---|---|
| 三级（提示） | 黄色 | 船舶接近警戒区、轻微偏航、水位接近警戒值 | LED屏提示、平台记录、值班员关注 |
| 二级（警告） | 橙色 | 严重偏航、超速、进入禁航区、有碰撞趋势 | 爆闪灯、定向喇叭、VHF自动播报、APP推送 |
| 一级（紧急） | 红色 | 即将碰撞、超高、人员落水 | 全部预警启动、VHF人工呼叫、同步海事、应急救援 |
4.4 VHF甚高频：水上预警的核心手段
在所有预警方式中，VHF（Very High Frequency）甚高频通信是水上场景最有效的干预手段，其不可替代性体现在：
-
点对点精准呼叫：可直接呼叫具体船舶（如"皖货轮888，请回答"），驾驶员明确知道是在呼叫自己，而非广播式警示；
-
水上标准通信协议：所有商船强制配备VHF电台，船员习惯通过VHF接收航行信息；
-
双向对讲能力：支持自动播报和人工对讲两种模式，紧急情况下值班员可直接与驾驶员对话；
-
全程录音留痕：所有VHF通话自动录音，作为事故定责和安全审计的法律证据。
VHF系统技术配置要点
• 频道设置：16频道为国际通用遇险呼叫频道，日常通信使用各港口指定工作频道，需与当地海事确认
• 发射功率：桥区固定台通常采用25W功率，覆盖范围≥10海里
• 自动播报：支持TTS文本转语音，可自定义警示语模板
• 人工接管：值班员可一键从自动模式切换为人工对讲模式
• 录音存储：通话录音保存≥90天，支持按时间、频道、事件检索
5、平台层：GIS一张图与集中管理平台
5.1 平台层的核心定位
感知层、计算层、预警层均部署在桥区现场，而平台层是BCAS系统的"大脑中枢"，负责多桥区数据的集中展示、存储、分析、管理和运维。对于管理多座桥梁的单位而言，平台层的能力比前端设备更为重要。
5.2 平台八大功能模块
5.2.1GIS一张图态势感知
在电子地图上集中展示所有桥梁位置、桥区电子围栏、实时船舶航迹、设备在线状态和告警点位，实现"一屏看全局"。支持二维/三维切换、图层管理、距离量算等GIS基础功能。
5.2.2实时视频监控
支持多路视频轮巡、分屏显示、云台控制。雷达目标可叠加在视频画面上（AR增强现实效果），告警发生时自动弹出关联摄像头画面。
5.2.3告警全生命周期管理
涵盖告警实时弹窗、告警确认、处置派单、告警解除、历史查询、统计分析的完整流程。支持按时间、桥区、级别、类型多维度筛选。
5.2.4船舶数据管理
建立船舶档案库，支持船舶航迹回放、流量统计、违章记录管理。可按日/月/年统计通过桥区的船舶数量、船型分布、高峰时段等。
5.2.5设备运维管理
实时监控所有前端设备的在线状态、运行参数（温度、CPU、存储），设备故障自动告警。支持远程配置、远程升级、远程重启，降低上杆维护频次。
5.2.6数据统计与分析
提供告警趋势分析、船舶流量分析、风险热力图、设备运行统计等多维度数据可视化。支持自动生成日报、周报、月报。
5.2.7录像与取证管理
告警事件自动关联前后N分钟录像，支持事件录像下载、刻录、导出。告警抓拍图片自动保存时间戳和位置信息，可一键生成事件报告。
5.2.8系统管理
包括用户权限管理、角色配置、预警规则自定义、操作日志审计、系统参数配置等功能。
5.3 部署架构选择
| 部署方式 | 优势 | 适用场景 |
|---|---|---|
| 本地化部署 | 数据安全可控、不依赖外网、响应速度快 | 政府单位、大型桥梁管理处、数据安全要求高的项目 |
| 云平台部署 | 无需维护硬件、弹性扩容、随时随地访问 | 中小项目、多桥区分散管理、SaaS服务模式 |
| 边缘+云混合 | 兼顾实时性和集中管理，网络故障时本地可独立运行 | 大多数BCAS项目的推荐架构 |
6. 对接层：标准化接口与外部系统协同
6.1 对接层的核心价值
BCAS系统不是信息孤岛，它需要与海事、应急、航道等多个外部系统协同工作。对接层通过标准化接口和协议，实现BCAS与外部系统的数据互通和业务联动，是系统从"独立运行"走向"生态协同"的关键。
6.2 五大核心对接对象
6.2.1 海事VTS系统对接
VTS（Vessel Traffic Service，船舶交通服务系统）是海事部门的水上交通指挥中心，是BCAS最重要的外部对接对象。
-
上行数据：BCAS将船舶告警数据、航迹、抓拍视频实时上报至属地海事VTS平台；
-
下行数据：VTS向BCAS反馈辖区船舶计划通航信息、航行警告、临时封航通知；
-
协同价值：BCAS发现危险后，海事部门可利用执法权发布航行警告、派遣巡逻艇，形成更强的处置闭环。
6.2.2 桥梁结构健康监测（SHM）对接
SHM（Structural Health Monitoring）通过在桥梁关键部位布设传感器，监测应力、位移、振动、沉降等结构状态。
-
触发联动：BCAS检测到船舶撞击后，自动触发SHM系统读取撞击瞬间的结构响应数据；
-
数据融合：SHM的损伤评估数据反馈至BCAS平台，在GIS图上标注损伤位置和程度；
-
完整闭环：BCAS管"撞之前"（预警防撞），SHM管"撞之后"（损伤评估），两者联动形成桥梁安全完整防护链。
6.2.3 智慧航道/数字孪生水运平台对接
BCAS作为智慧航道的重要感知节点，将船舶流量、告警数据、设备状态接入智慧航道平台，在数字孪生三维场景中实时展示桥区船舶态势。
6.2.4 应急管理平台对接
一级告警（碰撞、落水）自动上报应急管理平台，联动应急救援资源，实现事件信息共享和应急指挥协同。
6.2.5 视频联网平台对接
通过GB/T 28181国标协议将BCAS视频流接入公安视频专网、交通视频联网平台，实现视频资源统一调阅和共享。
6.3 对接层技术规范
| 技术类别 | 标准协议 | 用途说明 |
|---|---|---|
| 视频流协议 | RTSP / ONVIF / GB/T 28181 | 视频流接入与联网共享 |
| 数据接口 | TCP/UDP / MQTT / HTTP RESTful / WebSocket | 结构化数据上报与指令下发 |
| 海事数据 | AIS协议（IEC 61162） | 船舶动态数据交换 |
| 时间同步 | NTP / 北斗授时 | 多设备数据时序对齐，精度≤20ns |
| 安全认证 | OAuth 2.0 / API Key / IP白名单 | 接口身份认证与访问控制 |
选型红线：接口开放性
部分厂商的BCAS系统采用封闭架构，不提供标准对外API，导致后期对接海事、应急等平台时需要额外开发甚至无法对接。选型时必须将"是否提供开放API、是否支持GB/T 28181、是否有海事对接成功案例"作为核心考察项，接口不开放的系统后期扩展成本极高。
7. 五层协同：典型碰撞风险处置流程还原
为直观展示五层架构的协同工作机制，以下还原一个"货船夜间偏航朝桥墩驶来"的典型场景，从目标发现到险情解除的完整时间线：
| 时间 | 涉及层级 | 系统动作 |
|---|---|---|
| T+0s | 感知层 | 毫米波雷达探测到目标，距桥墩800m，航向异常（朝向桥墩） |
| T+2s | 感知层 | AI摄像头在雷达引导下自动转向，识别为5000吨级货船 |
| T+3s | 感知层 | AIS接收机解码船舶信息：船名"皖货轮888"，MMSI 413xxxxxx |
| T+5s | 计算层 | 多源融合算法关联目标，计算DCPA=20m，TCPA=90s |
| T+6s | 计算层 | 规则引擎判定：二级预警（碰撞风险） |
| T+7s | 预警层 | 桥区爆闪灯启动，定向喇叭播放"前方桥墩，请立即改向" |
| T+8s | 预警层 | VHF电台自动呼叫："皖货轮888，你已偏航，请立即向左改向" |
| T+10s | 平台层 | GIS地图弹出橙色告警，显示船舶位置、航向、碰撞预判 |
| T+12s | 平台层 | 值班员手机APP收到推送，远程查看实时视频 |
| T+15s | 对接层 | 告警数据同步上报海事VTS平台 |
| T+60s | 计算层 | 船舶未改向，升级为一级预警（紧急） |
| T+61s | 预警层 | VHF人工接管，值班员直接呼叫驾驶员 |
| T+65s | 对接层 | 海事VTS同步升级，发布航行警告，派遣巡逻艇 |
| 险情解除 | 全层 | 船舶改向，系统记录存档，自动生成完整事件报告 |
从上述流程可见，五层架构环环相扣：感知层发现目标、计算层判定风险、预警层现场干预、平台层集中管理、对接层外部协同，任何一层缺失都会导致系统能力不完整。
8. 选型指南：每层关键考察指标清单
最后，为正在进行BCAS系统选型的技术决策者提供一份各层关键考察指标的速查清单：
| 层级 | 重点考察指标 | 一句话建议 |
|---|---|---|
| 感知层 | 水面实际探测距离、杂波抑制能力、多源融合方案、AI识别准确率 | 必须要求桥区实测，不要轻信实验室参数 |
| 计算层 | 边缘网关算力、融合算法成熟度、预警规则灵活性、断网独立运行能力 | 要求现场演示算法效果，重点看误报率 |
| 预警层 | VHF对讲能力、喇叭功率与防护等级、分级预警策略、录音存储 | VHF是水上预警核心，不可省略 |
| 平台层 | GIS功能完整性、并发性能、多桥区管理能力、部署灵活性 | 管理多座桥时，平台能力比前端更重要 |
| 对接层 | 开放API、GB/T 28181支持、海事对接案例、数据安全机制 | 接口不开放的系统，后期扩展成本极高 |
9. 总结
BCAS桥梁防撞预警系统是一个从感知到对接的完整技术体系，而非简单的设备堆砌。理解五层架构的价值在于：
-
方案评审：知道每一层该配什么设备、哪些不能省；
-
价格对比：理解不同报价的差价具体差在哪一层、是否合理；
-
故障排查：系统出问题时能快速定位到具体层级；
-
规划扩展：未来新增功能或对接新平台时，知道从哪一层入手。
希望本文能帮助桥梁防撞行业的从业者建立完整的系统认知。如有技术交流或项目咨询需求，欢迎在评论区留言讨论。
参考资料：
-
《内河高等级航道船桥碰撞预警系统设置与技术要求》
-
GB/T 28181-2022《公共安全视频监控联网系统信息传输、交换、控制技术要求》
-
IMO A.1106(29)《船舶自动识别系统（AIS）性能标准》
