一、串口通信中的速率协调问题

1.1 为什么串口通信会"鸡同鸭讲"？

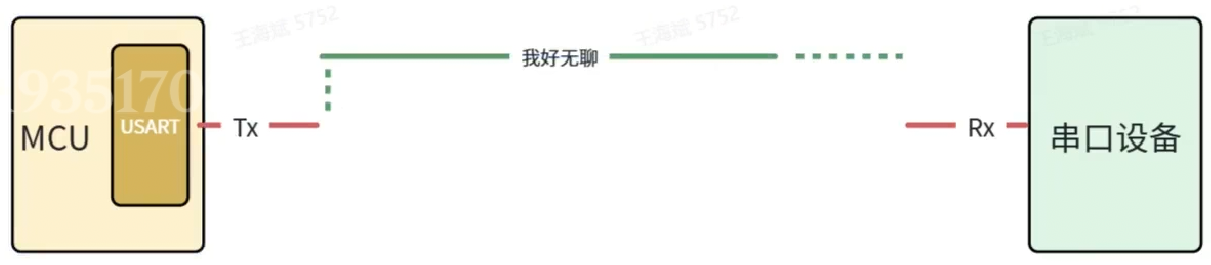

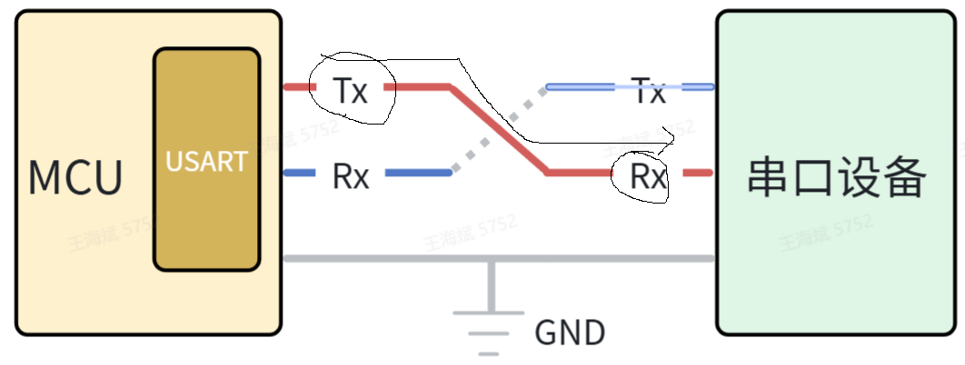

在嵌入式开发中，我们经常会遇到一种看似玄学的问题：明明 MCU（微控制器）和外部串口设备之间的物理连线完全正确，TX 接 RX，RX 接 TX，地线 GND 也共用了，但就是无法正常通信，或者接收到的数据全是乱码。这就是双方虽然建立了连接通道，但如果双方在沟通的节奏上没有达成默契，信息就无法被正确理解。

这就引出了串口通信中最核心的一个概念：速率协调。

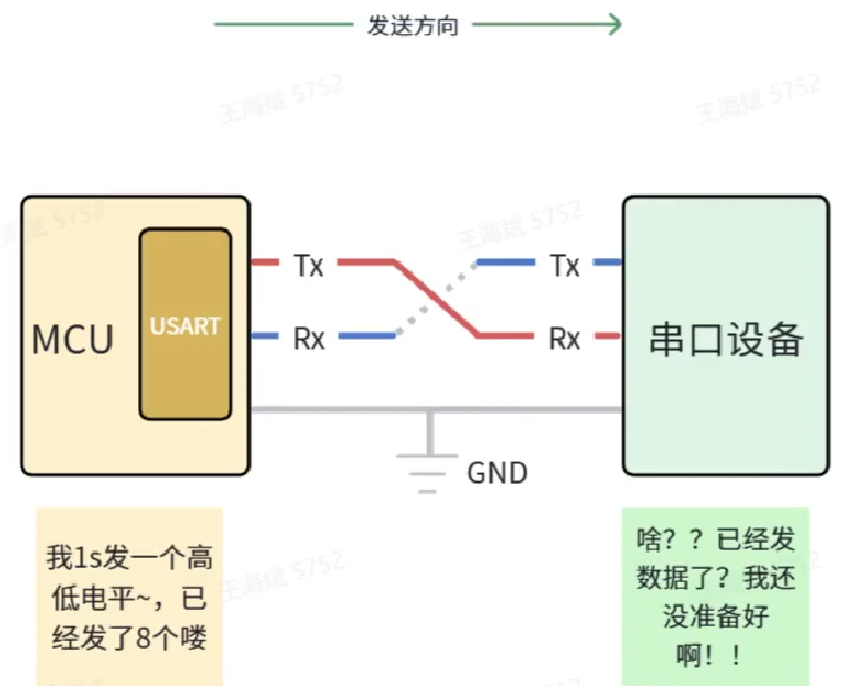

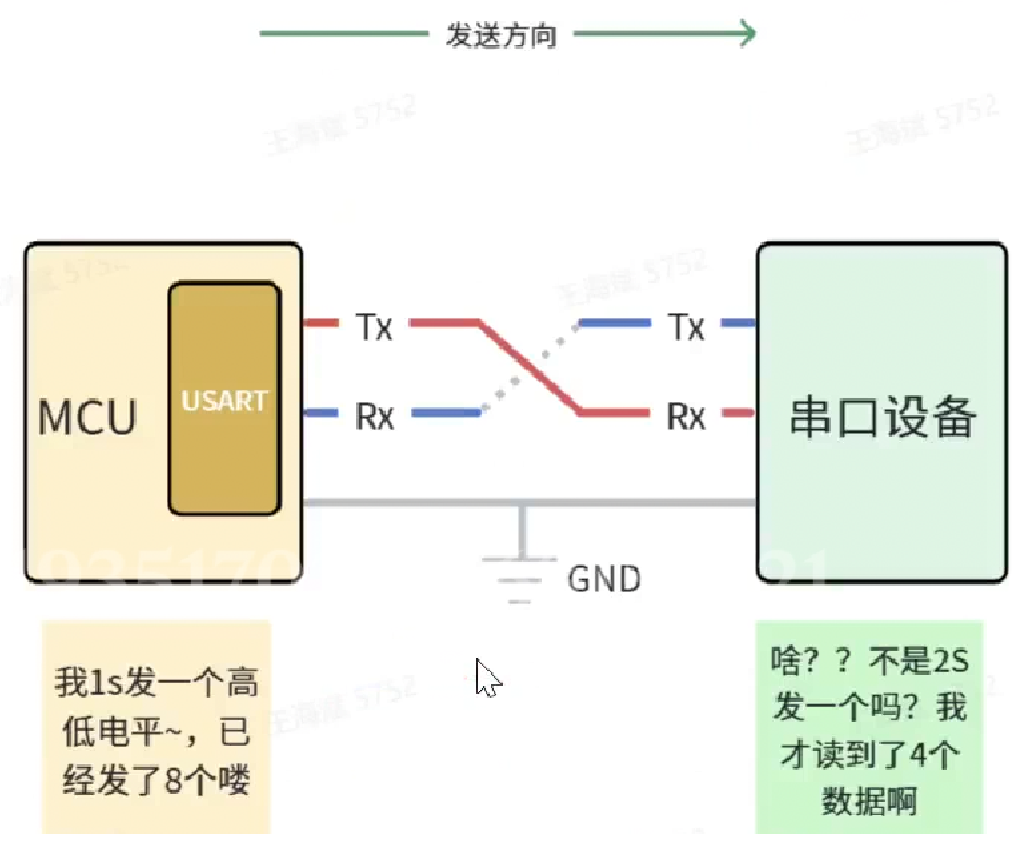

想象一下这个场景：MCU 作为一个发送方，它的工作节奏非常快，每 1 秒就能发送 8 个高低电平信号；而接收端的串口设备却是一个"慢性子"，它以为对方是每 2 秒才发送一个信号。结果就是，当 MCU 已经发完了 8 个数据时，接收端才刚刚读完第 4 个数据。这种收发步调的不一致，直接导致了数据的丢失和错乱。

要解决这个问题，我们必须引入一个能够量化"快慢"的标准。在 USART（通用同步异步收发器）通信中，这个标准就是波特率 。但在深入讲解波特率之前，为了避免概念混淆，我们需要先厘清另一个经常与之相伴的概念------比特率。

二、比特率：衡量信息传输速度的标尺

2.1 比特率的定义与单位

所谓的比特率，指的是每秒钟传送的**比特位（bit）**的个数。它也被称为"传信率"，侧重点在于衡量有效信息的传输速度。

基本单位 ：bit/s 或 bps (bits per second)。
常用倍数单位 ：Kbit/s、Mbit/s、Gbit/s。

这里有一个极其重要且容易被程序员搞混的细节：在描述比特率时，这里的 K、M、G 遵循的是十进制换算规则，而非计算机存储中习惯的二进制规则。

十进制（通信领域） ： 1 K = 1000 1\text{K} = 1000 1K=1000， 1 M = 1 , 000 , 000 ( 10 6 ) 1\text{M} = 1,000,000 (10^6) 1M=1,000,000(106)， 1 G = 1 , 000 , 000 , 000 ( 10 9 ) 1\text{G} = 1,000,000,000 (10^9) 1G=1,000,000,000(109)。
二进制（存储领域） ： 1 K = 1024 ( 2 10 ) 1\text{K} = 1024 (2^{10}) 1K=1024(210)， 1 M = 1024 × 1024 ( 2 20 ) 1\text{M} = 1024 \times 1024 (2^{20}) 1M=1024×1024(220)。

2.2 生活中的实例：千兆带宽的真相

为了让大家更直观地理解比特率，我们来看一个生活中最常见的例子------家里的宽带网络。

当你去办理宽带业务时，运营商会宣传这是"千兆带宽"。这里的"千兆"，指的就是 1000 Mbit/s 。请注意，这里使用的是小写的 b (bit)，而不是大写的 B (Byte)。

小写 b (bit)：比特位，信息的最小单位。
大写 B (Byte)：字节，1 Byte = 8 bits。

2.2.1 详细的换算推导

让我们通过一个具体的计算过程，来看看 1000M 带宽到底意味着什么。

理论峰值计算（十进制转十进制） ：

1000 Mbit/s ÷ 8 = 125 MB/s 1000 \text{ Mbit/s} \div 8 = 125 \text{ MB/s} 1000 Mbit/s÷8=125 MB/s

这里的 M 依然是 10 6 10^6 106。也就是说，理论上你的网卡每秒最大能吞吐 125 × 10 6 125 \times 10^6 125×106 个字节。
程序员视角的换算（转换为二进制单位） ：

我们在操作系统中看到的文件大小通常是基于二进制的（即 MiB，虽然常显示为 MB）。
- 首先将总比特数算出： 1000 × 10 6 bit 1000 \times 10^6 \text{ bit} 1000×106 bit
- 转换为 Kbit (二进制)： ( 1000 × 10 6 ) ÷ 1024 ≈ 976 , 562 Kbit (1000 \times 10^6) \div 1024 \approx 976,562 \text{ Kbit} (1000×106)÷1024≈976,562 Kbit
- 转换为 Mbit (二进制)： 976 , 562 ÷ 1024 ≈ 953 Mbit 976,562 \div 1024 \approx 953 \text{ Mbit} 976,562÷1024≈953 Mbit
- 最后转换为 Byte (字节)： 953 ÷ 8 ≈ 119 MB/s 953 \div 8 \approx 119 \text{ MB/s} 953÷8≈119 MB/s (此处指 MiB/s)

所以，当你拥有 1000M 带宽时，理论上的最高下载速度大约是 119 MB/s。

实际下载时间估算 ：
假设你要下载一部大小为 2GB（即 2 × 1024 = 2048 MB 2 \times 1024 = 2048 \text{ MB} 2×1024=2048 MB）的电影。
所需时间 = 2048 MB 119 MB/s ≈ 17.2 秒 \text{所需时间} = \frac{2048 \text{ MB}}{119 \text{ MB/s}} \approx 17.2 \text{ 秒} 所需时间=119 MB/s2048 MB≈17.2 秒
当然，实际网络环境中很难一直跑满峰值，但这为我们提供了一个理论上的速度上限参考。

通过这个例子，我们要记住的核心点是：比特率描述的是物理层面上 0 和 1 的翻转速度，且其单位换算是基于 10 进制的。

三、波特率：串口通信的"心跳"

3.1 波特率 vs 比特率

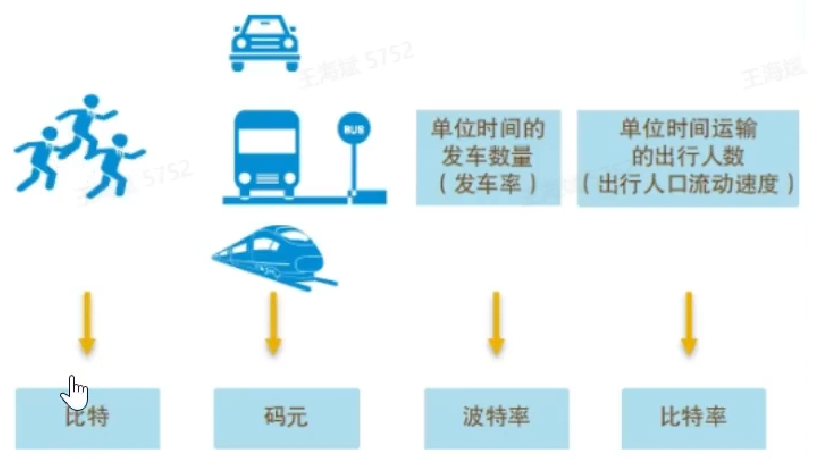

网络上有些人会混用这两个词，但在严谨的通信技术中，它们是有区别的。

波特率 ：单位是 Baud（波特），指每秒传输的符号（Symbol）或码元的数量。它反映的是信号变化的频率。
比特率：单位是 bps，指每秒传输的**二进制位（bit）**的数量。

3.1.1 "扔球游戏"通俗原理解析

为了搞清楚这两者的关系，我们可以想象张三和李四在玩扔球游戏。

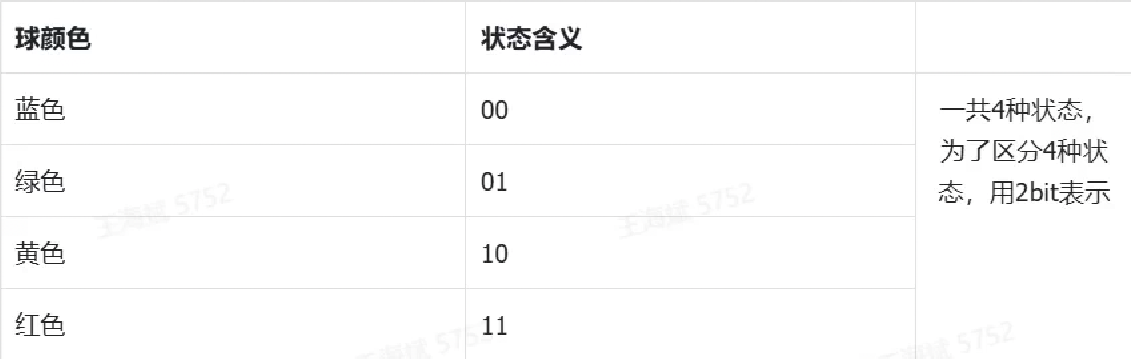

假设他们约定用不同颜色的球来代表不同的信息状态：

蓝色球 = 00
绿色球 = 01
黄色球 = 10
红色球 = 11

在这个系统中，一个球就是一个"符号"（Symbol）。因为一共有 4 种颜色，区分这 4 种状态需要 2 个比特位（ 2 2 = 4 2^2=4 22=4）。

如果张三每秒钟扔出 5 个球，那么波特率就是 5 Baud。
但是，因为每个球携带了 2 bit 的信息，所以比特率 就是 5 × 2 = 10 bps 5 \times 2 = 10 \text{ bps} 5×2=10 bps。

再举一个例子：

结论：只有当每个符号只携带 1 bit 信息时（比如只有高电平和低电平两种状态），波特率在数值上才等于比特率。而在我们常见的标准 UART/USART 串口通信中，通常就是一个电平变化代表一个 bit，所以在这种特定场景下，我们可以近似认为 波特率 ≈ \approx ≈ 比特率。

注意：严格来说，"波特率"这个词中的"率"字其实是多余的，因为 Baud 本身就是速率单位。就像我们说"m/s"是速度，不会说"m/s率"一样。但由于历史习惯，已经习惯了叫"波特率"，我们在技术交流中继续沿用即可。另外，千万不要把波特率简称为 BPS (Baud Per Second)，这在学术上是不严谨的。

3.2 波特率在波形上的体现

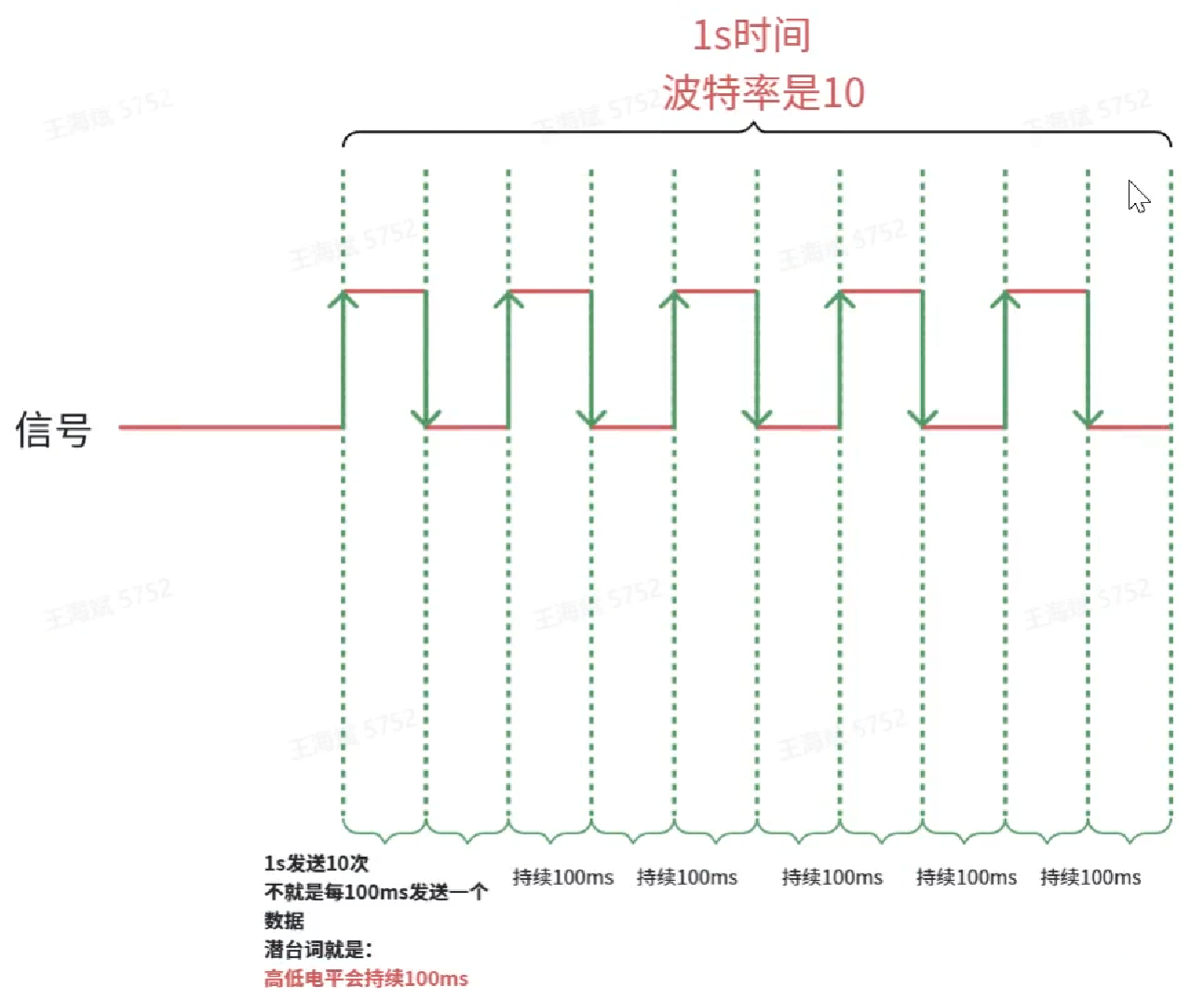

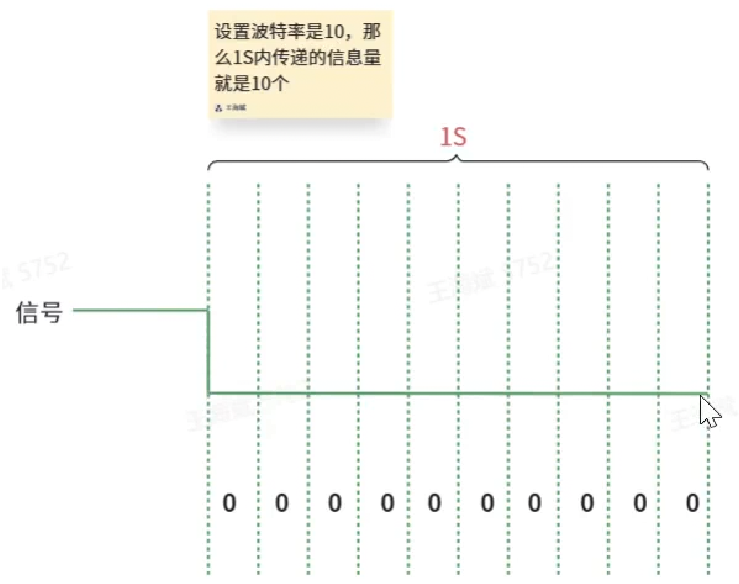

回到我们的 MCU 串口通信。当我们设置波特率为 10 时，这意味着什么？

这意味着在 1 秒钟的时间内，信号线上会发生 10 次状态变化（或者说传输了 10 个码元）。

时间周期计算 ： 1 s ÷ 10 = 0.1 s = 100 ms 1\text{s} \div 10 = 0.1\text{s} = 100\text{ms} 1s÷10=0.1s=100ms。
波形表现：每一个高低电平的持续时间就是 100ms。发送方发出一个高电平，必须稳稳地保持 100ms，然后才能翻转为低电平，再保持 100ms。

如果波特率提高到 115200，那么每个比特位的持续时间就缩短到了约 8.68 微秒（ μ s \mu s μs）。这就对硬件的响应速度和抗干扰能力提出了更高的要求。

四、如何确立通信握手

4.1 历史遗留的标准数值

在 STM32 等 MCU 的 USART 外设配置中，你会发现波特率的可选值并不是随意的整数（如 1000、2000），而是诸如 9600、115200 这样看起来有些奇怪的数字。

这完全是历史原因导致的。早期的通信设备和电传打字机受限于机械结构和时钟分频的限制，形成了一套约定俗成的标准序列。虽然现在的电子技术完全可以支持任意速率，但为了保证兼容性，这些经典数值被保留了下来。

低速场景 ：通常使用 9600 Baud。适用于距离较远、干扰较大或对实时性要求不高的传感器通信。
高速场景 ：通常使用 115200 Baud。适用于调试打印（printf）、高速数据采集等场景。

4.2 解决通信失败的关键：约定一致

现在我们可以回答最开始提出的问题了：如何解决的通信不同步问题？

答案非常简单：双方必须约定完全一致的波特率。

MCU 内部的 USART 外设是由你写代码控制的，外部设备的参数也是由你选型决定的。你有绝对的权力去统一双方的标准。

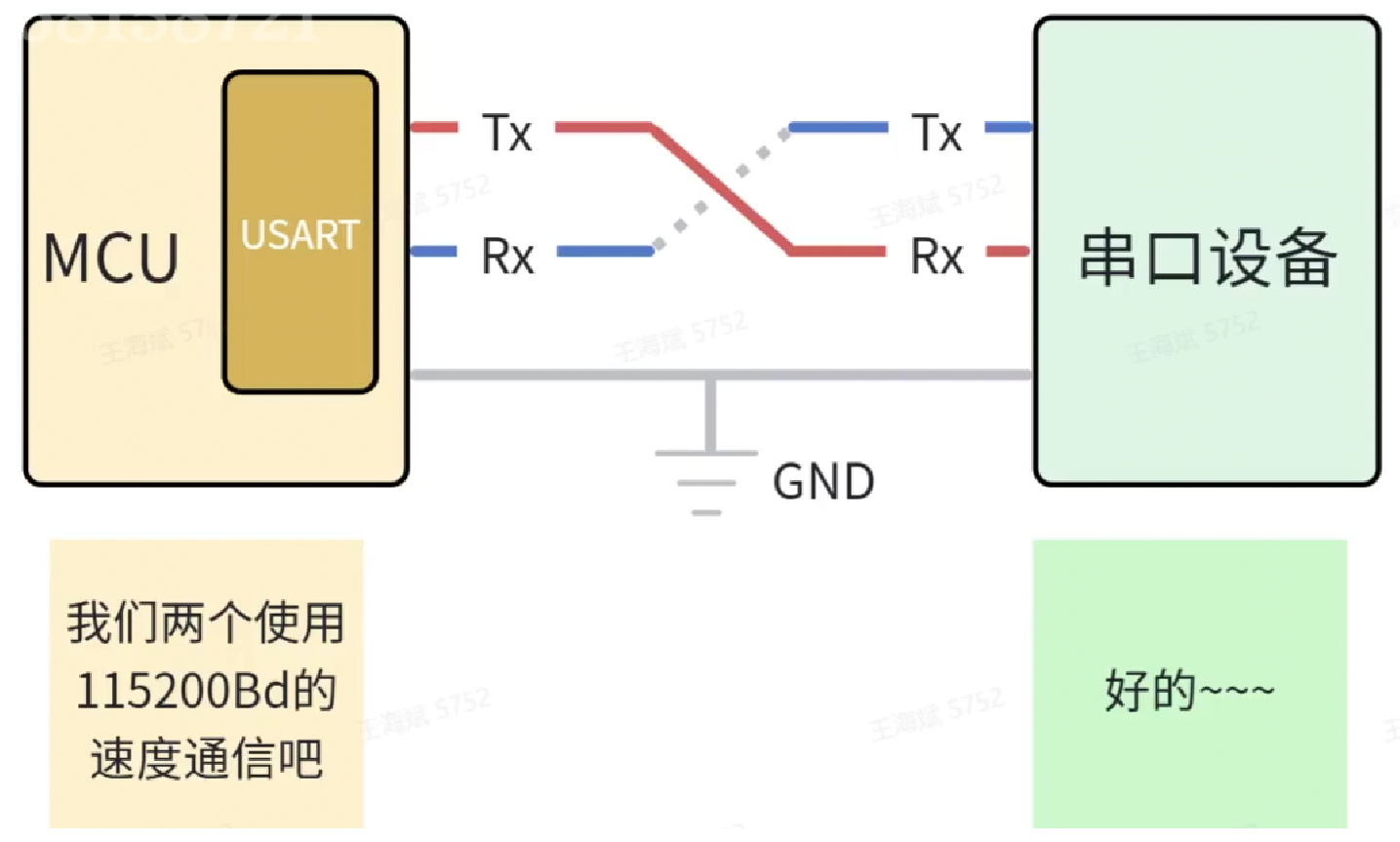

正确做法 ：将 MCU 的 USART 波特率配置为 115200，同时将串口设备（如 GPS 模块、蓝牙模块或电脑端的串口助手）也设置为 115200。此时，双方对于"1秒钟传多少个 0 和 1"有了共同的认知，通信就能正常进行。
错误做法 ：MCU 设为 115200，而接收端设为 9600。这就好比一个人语速极快，另一个人语速极慢，接收端会把发送端的多个比特误读为一个，或者漏掉大量数据，最终导致通信彻底失败。

五、帧格式约定

在解决了通信速度的同步问题后，我们紧接着要面对第二个核心挑战：如何确保发送的数据是完整的？换句话说，接收方怎么知道数据什么时候开始、有多少位、以及什么时候发送完毕？这就引出了我们接下来要深入探讨的"帧格式"。

5.1 为什么必须约定"帧格式"？

在异步串行通信（如 USART）中，由于没有像 SPI 或 I2C 那样的独立时钟线（Clock Line）来同步双方的节奏，我们必须依赖一种人为约定的规则。这种规则在单片机领域通常被称为数据帧格式 ，其本质就是一种协议。

这个约定必须在设计硬件单元之前就已经确定下来。未来的硬件工程师在设计 USART 硬件电路时，必须严格遵照这个标准。只有当发送方和接收方都遵循同一套"语言规则"时，接收方才能正确解析出发送方发出的每一帧数据。

简单来说，波特率解决了"速度一致"的问题，而帧格式则解决了"内容解析"的问题。波特率决定了单位时间内能发送多少个数据帧，而帧格式决定了每个数据帧内部长什么样。

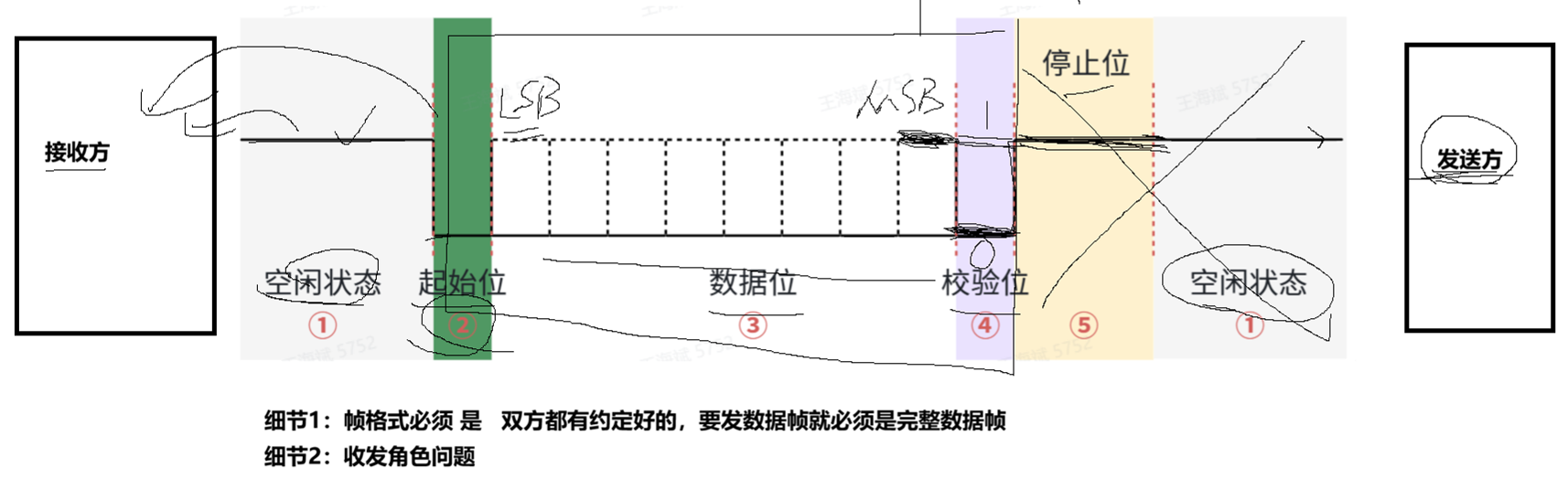

5.2 标准 USART 数据帧的解剖

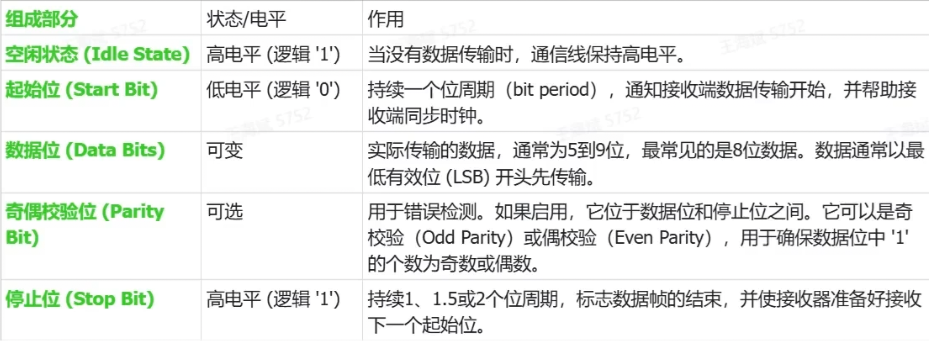

一个标准的 USART 数据帧通常由以下几个部分组成，我们可以把它想象成寄信时的信封规范：

空闲状态 (Idle State)
- 电平状态：高电平（逻辑 '1'）。
- 作用：当没有数据传输时，通信线路默认保持高电平。这就像电话线没人说话时是静音的一样，是一个基准状态。

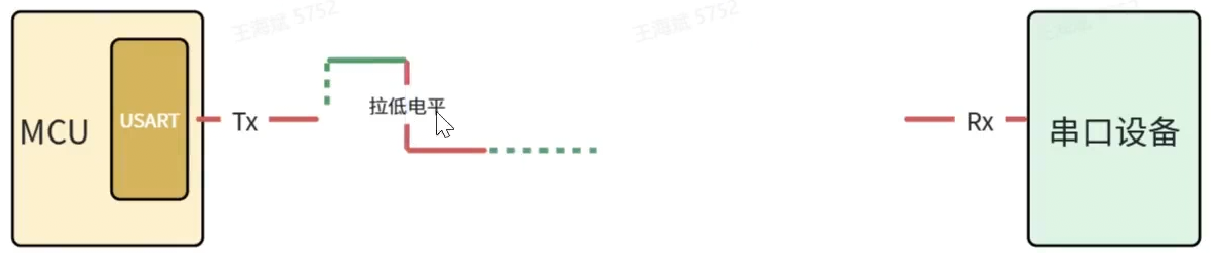

起始位 (Start Bit)
- 电平状态：低电平（逻辑 '0'）。
- 持续时间：1 个位周期。
- 核心作用 ：这是通信的"发令枪"。发送方将线路从高电平拉低，通知接收端"我要开始传数据了"。接收端检测到这个下降沿后，就会启动内部的定时器，按照约定的波特率开始采样后续的信号。这也帮助接收端完成了时钟的初步同步。
数据位 (Data Bits)
- 内容：实际传输的有效数据。

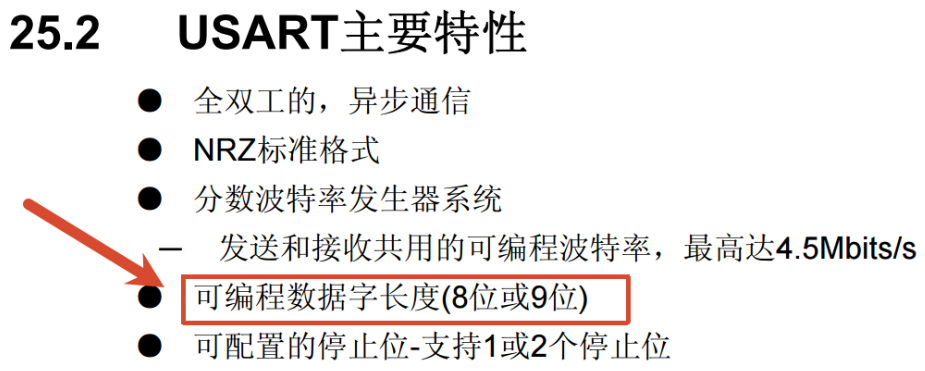

- 长度：通常为 5 到 9 位，最常见的是 8 位（即一个字节）。
- 传输顺序 ：LSB First（最低有效位优先） 。这意味着在二进制数中，最右边的那一位会最先被发送到线路上。例如要发送二进制 1011，线上的顺序会是 1 -> 1 -> 0 -> 1。

5.2.1 传输顺序详解：LSB First 与 MSB First

上面数据位的相关细节再继续作补充：这 8 位（或 9 位）数据，到底是先发"头"还是先发"尾"？这就涉及到了 LSB 和 MSB 的概念。

什么是 LSB？

LSB 是 Least Significant Bit 的缩写，意为最低有效位。

定义：在一个二进制数中，LSB 是位于最右边 的那个位，它具有最小的位权（即 2 0 2^0 20）。
示例解析 ：
以二进制数 1011 为例，其数值计算方式为：
1 × 2 3 + 0 × 2 2 + 1 × 2 1 + 1 × 2 0 1 \times 2^3 + 0 \times 2^2 + 1 \times 2^1 + 1 \times 2^0 1×23+0×22+1×21+1×20
可以看到，最右边的那个 1 就是 LSB。
发送顺序 ：如果要发送 1011，按照 LSB 优先的原则，物理线路上的发送顺序应该是 1 -> 1 -> 0 -> 1 。也就是先发送低有效位，再发送高有效位。

什么是 MSB？

MSB 是 Most Significant Bit 的缩写，意为最高有效位。

定义：在一个二进制数中，MSB 是位于最左边的那个位，它具有最大的位权。
示例解析 ：
同样以二进制数 1011 为例，最左边的那个 1 就是 MSB。
发送顺序 ：如果要发送 1011，按照 MSB 优先的原则，物理线路上的发送顺序应该是 1 -> 0 -> 1 -> 1 。也就是先发送高有效位，再发送低有效位。

在 USART 中的实际应用

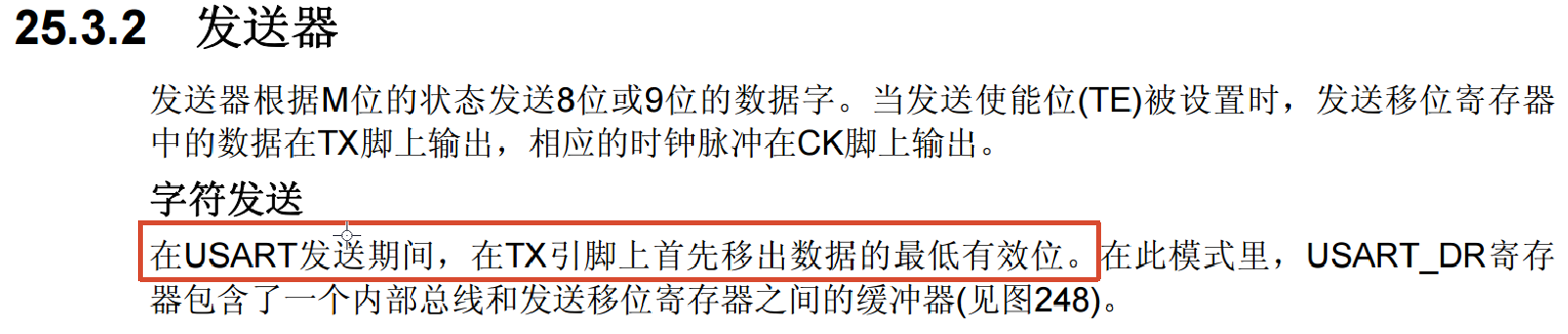

在绝大多数异步串行通信标准（如 USART 、RS-232 ）中，数据通常默认采用 LSB First（低位先行） 的方式进行传输。

为什么要 LSB First？
这主要是为了让接收设备能够更快地开始处理数据。接收端不需要等待整个字节全部接收完毕就可以开始移位处理，这在早期的硬件设计中能提高效率。
例外情况 ：
虽然 LSB First 是主流，但少数特定的通信协议或系统可能会配置为 MSB First 传输。不过，在标准的单片机 USART 开发中，我们遇到的绝大多数情况都是 LSB First。在编写代码或配置寄存器时，通常不需要刻意去改这个顺序，除非你有特殊的对接需求。。

校验位 (Parity Bit) ------ 可选
- 位置：位于数据位之后，停止位之前。
- 作用：用于简单的错误检测。如果启用了校验，硬件会自动计算并添加这一位。
  - 奇校验 (Odd Parity) ：确保数据位 + 校验位中"1"的总个数为奇数。例如数据 11110000（4个1），校验位需置 1，凑成5个1。
  - 偶校验 (Even Parity) ：确保数据位 + 校验位中"1"的总个数为偶数。例如数据 11110000（4个1），校验位需置 0，保持4个1。
- 注意：校验只能检测出奇数个比特翻转的错误，无法纠正错误，也无法检测出偶数个比特同时出错的情况。

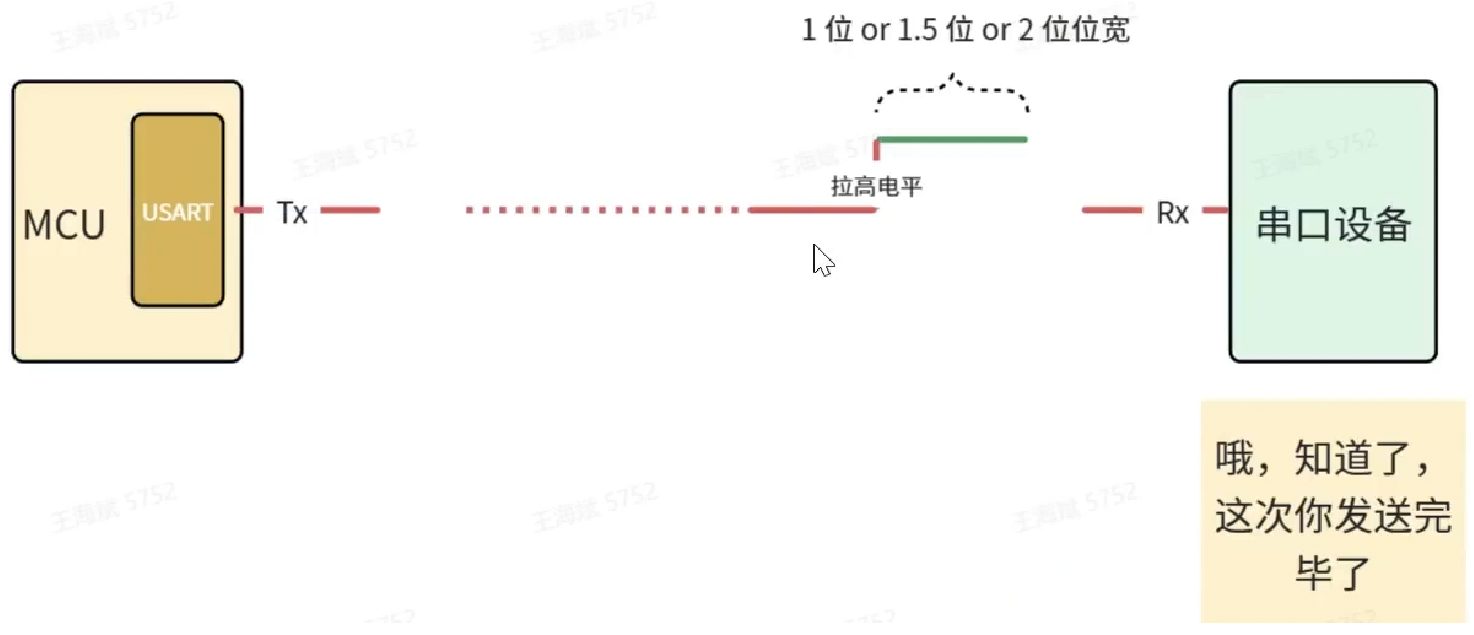

停止位 (Stop Bit)
- 电平状态：高电平（逻辑 '1'）。
- 持续时间：可配置为 1、1.5 或 2 个位周期。
- 核心作用 ：标志着一帧数据的结束。它将线路拉回高电平（空闲状态），给接收端一个缓冲时间，并为下一帧的起始位（下降沿）做准备。如果没有停止位，接收端可能无法区分两帧数据之间的界限。

5.3 传输过程的量化计算

理解了帧结构，我们就能算一笔账：到底一秒钟能传多少有效数据？

这里有一个关键概念：发送 N 个字节的数据，就会产生 N 个独立的帧。每一帧都必须包含完整的起始位、数据位和停止位。不能把起始位和停止位省略掉。

让我们通过两个经典波特率来计算一下实际传输速率（假设配置为：1位起始位 + 8位数据位 + 无校验 + 1位停止位 = 10位/帧）：

场景一：波特率 9600 bps
- 每秒传输的总位数：9600 bits
- 每帧占用位数：10 bits
- 理论每秒传输字节数 ： 9600 ÷ 10 = 960 9600 \div 10 = 960 9600÷10=960 字节/秒。
场景二：波特率 115200 bps
- 每秒传输的总位数：115200 bits
- 每帧占用位数：10 bits
- 理论每秒传输字节数 ： 115200 ÷ 10 = 11520 115200 \div 10 = 11520 115200÷10=11520 字节/秒。

通过这个计算我们可以直观地看到，波特率越高，单位时间内传送的数据量（吞吐量）就越大。但也要注意，起始位和停止位占据了 20% 的带宽（2/10），这就是异步通信为了"握手"所付出的额外开销。
