OpenCV图像处理笔记：图像拼接、答题卡识别与目标提取

最近在学OpenCV，整理了三个小项目的笔记，都是比较经典的图像处理案例，记录一下思路和踩过的坑。

一、图像拼接（SIFT特征匹配 + 透视变换）

把两张有重叠区域的图拼成一张全景图，核心思路是：找特征点 → 匹配 → 算变换矩阵 → 把一张图贴到另一张上。

本节知识点

SIFT特征提取：找图片里的关键点和描述符，不随缩放、旋转变化，用来做图像匹配很稳
KNN匹配 + 比值测试：用BFMatcher做k近邻匹配，取最近距离和次近距离的比值小于阈值（一般0.65左右）的配对，能过滤掉大量误匹配
findHomography单应性矩阵：根据匹配点对算出两张图之间的透视变换关系，RANSAC方法可以进一步剔除外点
warpPerspective透视变换：把一张图按照变换矩阵"掰"到另一张图的视角上

原图

左图A：

右图B：

完整代码

python 复制代码

import cv2
import numpy as np
import sys

def cv_show(name, img):
    cv2.imshow(name, img)
    cv2.waitKey(0)

def detectAndDescribe(image):
    gray = cv2.cvtColor(image, cv2.COLOR_BGR2GRAY)  # 转灰度图
    sift = cv2.SIFT_create()  # 建立SIFT生成器
    # 检测SIFT特征点，并计算描述符，第二个参数为掩膜
    (kps, des) = sift.detectAndCompute(gray, None)
    # 将结果转换成NumPy数组
    kps_float = np.float32([kp.pt for kp in kps])
    # kp.pt 包含关键点的 x 和 y 坐标，通常是浮点数
    return (kps, kps_float, des)  # 返回特征点集，具体坐标，对应的特征描述符

'''读取拼接图片'''
imageA = cv2.imread("A.jpg")
cv_show('imageA', imageA)
imageB = cv2.imread("B.jpg")
cv_show('imageB', imageB)

'''计算图片特征点及描述符'''
(kpsA, kps_floatA, desA) = detectAndDescribe(imageA)
(kpsB, kps_floatB, desB) = detectAndDescribe(imageB)

'''建立暴力匹配器BFMatcher，匹配大型训练集合时用FlannBasedMatcher速度更快。'''
matcher = cv2.BFMatcher()
rawMatches = matcher.knnMatch(desB, desA, k=2)
good = []
matches = []
for m in rawMatches:
    # 当最近距离跟次近距离的比值小于0.65时，保留此匹配对
    if len(m) == 2 and m[0].distance < 0.65 * m[1].distance:
        good.append(m)
        # 存储两个点在featuresA, featuresB中的索引值
        matches.append((m[0].queryIdx, m[0].trainIdx))

print(len(good))
print(matches)

# 绘制匹配结果
vis = cv2.drawMatchesKnn(imageB, kpsB, imageA, kpsA, good, outImg=None,
                         flags=cv2.DRAW_MATCHES_FLAGS_DRAW_RICH_KEYPOINTS)
cv_show("Keypoint Matches", vis)

'''透视变换'''
if len(matches) > 4:  # 匹配对大于4时才能计算单应性矩阵
    # 获取匹配对的点坐标
    ptsB = np.float32([kps_floatB[i] for (i, _) in matches])
    ptsA = np.float32([kps_floatA[i] for (_, i) in matches])
    # 计算透视变换矩阵，RANSAC方法剔除外点
    (H, mask) = cv2.findHomography(ptsB, ptsA, cv2.RANSAC, ransacReprojThreshold=10)
else:
    print('图片未找到4个以上的匹配点！')
    sys.exit()

# 把imageB变换到imageA的坐标系下，宽度是两张图相加
result = cv2.warpPerspective(imageB, H,
                             dsize=(imageB.shape[1] + imageA.shape[1], imageA.shape[0]))
cv_show('resultB', result)

# 将imageA贴到结果图最左端
result[0:imageA.shape[0], 0:imageA.shape[1]] = imageA
cv_show('result', result)
cv2.imwrite('pingjie.jpg', result)

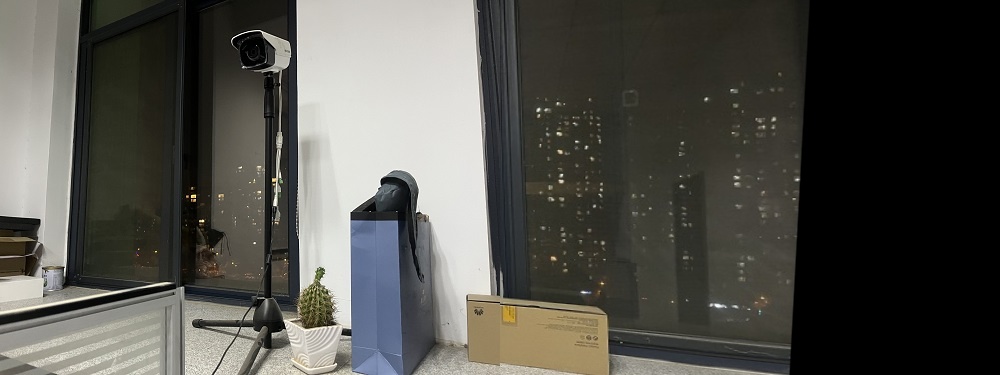

拼接结果

笔记

SIFT的返回值 ：detectAndCompute返回的kps是KeyPoint对象列表，不是直接的坐标，要通过kp.pt拿到(x,y)，再转成float32数组才能给findHomography用。
knnMatch的顺序 ：代码里是knnMatch(desB, desA, k=2)，意思是在desA里找desB的最近邻，所以queryIdx对应B的索引，trainIdx对应A的索引，后面取坐标的时候别搞反了。
比值测试阈值0.65：这个值越小匹配越严格但数量越少，越大匹配越多但误匹配也多，0.65~0.75是常用范围。
warpPerspective的dsize：输出图的宽度要设成两张图宽度之和，高度取A的高度，不然变换后的B会被裁掉。
直接覆盖拼接 ：最后一步result[0:h, 0:w] = imageA是最简单的拼接方式，重叠区域没有做融合，会有明显接缝，进阶可以用拉普拉斯金字塔融合。

二、答题卡识别（轮廓检测 + 透视矫正 + 阈值判读）

这个项目模拟考试读卡机的功能：拍一张答题卡照片，自动识别每道题选了什么，然后和正确答案比对打分。

本节知识点

轮廓检测findContours：在二值图上找物体边界，配合approxPolyDP做轮廓近似，可以筛选出四边形、圆形等特定形状
透视变换矫正：找到文档的四个角点后，用getPerspectiveTransform + warpPerspective把倾斜的文档拉正
阈值处理THRESH_OTSU：大津法自动找最佳阈值，不用手动调参
掩模bitwise_and：生成一个黑白遮罩，和原图做按位与，只保留遮罩白色区域的内容

处理流程

预处理（灰度 → 高斯模糊 → Canny边缘）
找答题卡外轮廓（四边形），透视变换拉正
二值化，找所有圆圈轮廓
按大小和宽高比筛选出选项圆圈
从上到下、从左到右排序，每5个一组
每组里像素最多的那个就是被涂黑的选项
和正确答案比对，计分

完整代码

python 复制代码

import numpy as np
import cv2

ANSWER_KEY = {0: 1, 1: 4, 2: 0, 3: 3, 4: 1}   # 正确答案

def order_points(pts):
    # 一共4个坐标点，排序为左上、右上、右下、左下
    rect = np.zeros((4, 2), dtype="float32")
    s = pts.sum(axis=1)  # x+y
    rect[0] = pts[np.argmin(s)]   # 左上：和最小
    rect[2] = pts[np.argmax(s)]   # 右下：和最大
    diff = np.diff(pts, axis=1)   # y-x
    rect[1] = pts[np.argmin(diff)]  # 右上：差最小
    rect[3] = pts[np.argmax(diff)]  # 左下：差最大
    return rect

def four_point_transform(image, pts):
    rect = order_points(pts)
    (tl, tr, br, bl) = rect
    # 计算变换后的宽高
    widthA = np.sqrt(((br[0] - bl[0]) ** 2) + ((br[1] - bl[1]) ** 2))
    widthB = np.sqrt(((tr[0] - tl[0]) ** 2) + ((tr[1] - tl[1]) ** 2))
    maxWidth = max(int(widthA), int(widthB))
    heightA = np.sqrt(((tr[0] - br[0]) ** 2) + ((tr[1] - br[1]) ** 2))
    heightB = np.sqrt(((tl[0] - bl[0]) ** 2) + ((tl[1] - bl[1]) ** 2))
    maxHeight = max(int(heightA), int(heightB))
    # 目标坐标
    dst = np.array([[0, 0], [maxWidth - 1, 0],
                    [maxWidth - 1, maxHeight - 1], [0, maxHeight - 1]], dtype="float32")
    M = cv2.getPerspectiveTransform(rect, dst)   # 计算变换矩阵
    warped = cv2.warpPerspective(image, M, dsize=(maxWidth, maxHeight))
    return warped

def sort_contours(cnts, method='left-to-right'):
    reverse = False
    i = 0
    if method == 'right-to-left' or method == 'bottom-to-top':
        reverse = True
    if method == 'top-to-bottom' or method == 'bottom-to-top':
        i = 1
    boundingBoxes = [cv2.boundingRect(c) for c in cnts]
    (cnts, boundingBoxes) = zip(*sorted(zip(cnts, boundingBoxes),
                                        key=lambda b: b[1][i], reverse=reverse))
    return cnts, boundingBoxes

def cv_show(name, img):
    cv2.imshow(name, img)
    cv2.waitKey(0)

# ========== 预处理 ==========
image = cv2.imread(r'./images/test_01.png')
contours_img = image.copy()
gray = cv2.cvtColor(image, cv2.COLOR_BGR2GRAY)
blurred = cv2.GaussianBlur(gray, ksize=(5, 5), sigmaX=0)
edged = cv2.Canny(blurred, threshold1=75, threshold2=200)

# ========== 轮廓检测 ==========
cnts = cv2.findContours(edged.copy(), cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_SIMPLE)[-2]
cv2.drawContours(contours_img, cnts, -1, color=(0, 0, 255), thickness=3)

docCnt = None
# 按面积排序，找四边形轮廓
cnts = sorted(cnts, key=cv2.contourArea, reverse=True)
for c in cnts:
    peri = cv2.arcLength(c, closed=True)
    approx = cv2.approxPolyDP(c, 0.02 * peri, closed=True)  # 轮廓近似
    if len(approx) == 4:
        docCnt = approx
        break

# ========== 透视变换矫正 ==========
warped_t = four_point_transform(image, docCnt.reshape(4, 2))
warped_new = warped_t.copy()
warped = cv2.cvtColor(warped_t, cv2.COLOR_BGR2GRAY)

# ========== 阈值处理（大津法自动阈值） ==========
thresh = cv2.threshold(warped, 0, 255,cv2.THRESH_BINARY_INV | cv2.THRESH_OTSU)[1]

# ========== 找圆圈轮廓 ==========
cnts = cv2.findContours(thresh, cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_SIMPLE)[-2]
warped_Contours = cv2.drawContours(warped_t, cnts, -1, color=(0, 255, 0), thickness=1)

questionCnts = []
for c in cnts:
    (x, y, w, h) = cv2.boundingRect(c)
    ar = w / float(h)
    # 筛选条件：大小够大且接近正方形（圆圈）
    if w >= 20 and h >= 20 and 0.9 <= ar <= 1.1:
        questionCnts.append(c)

# 从上到下排序
questionCnts = sort_contours(questionCnts, method="top-to-bottom")[0]

correct = 0
# 每排5个选项，逐题判断
for (q, i) in enumerate(np.arange(0, len(questionCnts), 5)):
    cnts = sort_contours(questionCnts[i:i + 5])[0]  # 从左到右排序
    bubbled = None
    for (j, c) in enumerate(cnts):
        # 对每个选项做mask，统计非零像素数
        mask = np.zeros(thresh.shape, dtype="uint8")
        cv2.drawContours(mask, [c], -1, 255, -1)  # -1表示填充
        thresh_mask_and = cv2.bitwise_and(thresh, thresh, mask=mask)
        total = cv2.countNonZero(thresh_mask_and)  # 统计涂黑像素数
        if bubbled is None or total > bubbled[0]:
            bubbled = (total, j)  # 像素最多的就是被选的

    # 对比正确答案
    color = (0, 0, 255)
    k = ANSWER_KEY[q]
    if k == bubbled[1]:
        color = (0, 255, 0)
        correct += 1
    cv2.drawContours(warped_new, [cnts[k]], -1, color, thickness=3)

score = (correct / 5.0) * 100
print("[INFO] score: {:.2f}%".format(score))
cv2.putText(warped_new, "{:.2f}%".format(score), (10, 30),
            cv2.FONT_HERSHEY_SIMPLEX, fontScale=0.9, color=(0, 0, 255), thickness=2)
cv2.imshow("Original", image)
cv2.imshow("Exam", warped_new)
cv2.waitKey(0)

笔记

order_points排序逻辑 ：四个角点怎么区分左上右下？用x+y的和最小是左上、最大是右下；用y-x的差最小是右上、最大是左下。这个技巧很实用，记下来。
approxPolyDP轮廓近似 ：参数0.02 * peri表示近似精度是周长的2%，值越小近似越精细。找到近似后顶点数为4的就是答题卡外框。
THRESH_OTSU ：大津法会自动计算最佳阈值，所以threshold第一个参数传0就行，配合THRESH_BINARY_INV把涂黑的圆圈变成白色、背景变成黑色，方便后续countNonZero。
筛选圆圈的条件 ：w>=20, h>=20, 0.9<=ar<=1.1，宽高比接近1说明是圆形。这个阈值要根据实际图片尺寸调整，图片分辨率变了条件也要跟着改。
判断涂黑的原理：被涂黑的圆圈在二值图里白色像素最多，所以对每个选项做mask后统计非零像素数，最大的那个就是用户选的答案。没涂的圆圈只有轮廓一圈像素，数量明显少。
findContours返回值 ：OpenCV不同版本返回值个数不一样，用[-2]取轮廓是兼容写法，不管返回3个还是2个值都能拿到轮廓列表。

三、作业：扇子区域提取（旋转 + Canny + 轮廓掩模）

这个是课后作业，要求把一张扇子图片中的扇子主体抠出来。思路是旋转摆正 → 边缘检测 → 找最大轮廓 → 生成掩模 → 按位与提取。

本节知识点

np.rot90旋转：numpy的旋转函数，k=1逆时针90度，旋转后宽高会互换
Canny边缘检测：先高斯模糊去噪，再用双阈值检测边缘，threshold1是低阈值、threshold2是高阈值
轮廓筛选：按面积过滤小轮廓，再取最大的那个作为目标外轮廓
掩模生成与bitwise_and：全黑背景上填充白色轮廓作为遮罩，和原图按位与只保留遮罩区域

原图

完整代码

python 复制代码

"""
一张名为fan.jpg的图片，现要求使用 Python 结合 OpenCV 库编写代码实现以下功能：
（1）读取名为fan.jpg的图片，将尺寸设置为宽640，高480，然后逆时针旋转90度；
（2）使用Canny边缘检测提取（1）处理后的边缘；
（3）在提取边缘的基础上，查找轮廓并选取扇子的外轮廓，生成相应的掩模；
（4）将步骤1处理后的图像与步骤3生成的掩模执行按位与操作，提取扇子区域图像，
    最终将结果保存为shanzi.png文件。
"""
import cv2
import numpy as np

def cv_show(name, img):
    cv2.imshow(name, img)
    cv2.waitKey(0)

# （1）读取、缩放、逆时针旋转90度
fan = cv2.imread('fan.jpg')
fan = cv2.resize(fan, (640, 480))
fan_all = np.rot90(fan, k=1)  # k=1逆时针90度，k=2就是180度

# （2）Canny边缘检测（先高斯模糊去噪）
blurred = cv2.GaussianBlur(fan_all, ksize=(5, 5), sigmaX=0)
edged = cv2.Canny(blurred, threshold1=75, threshold2=200)

# （3）查找轮廓，选取扇子外轮廓
cnts = cv2.findContours(edged, cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_NONE)[-2]
draw_fan = fan_all.copy()
cv2.drawContours(draw_fan, cnts, -1, color=(0, 0, 255), thickness=3)

# 先按面积过滤掉小轮廓，再取最大的那个
cntss = [c for c in cnts if cv2.contourArea(c) > 4000]
fan_contour = max(cntss, key=cv2.contourArea)

fan_draw = fan_all.copy()
cv2.drawContours(fan_draw, [fan_contour], -1, (0, 255, 0), 2)

# 生成掩模：黑色背景上把扇子轮廓填充为白色
mask = np.zeros(fan_all.shape[:2], dtype="uint8")
cv2.drawContours(mask, [fan_contour], -1, 255, -1)  # -1表示填充

# （4）按位与提取扇子区域
fan_mask = cv2.bitwise_and(fan_all, fan_all, mask=mask)
cv2.imwrite('fan_mask.png', fan_mask)

cv2.destroyAllWindows()

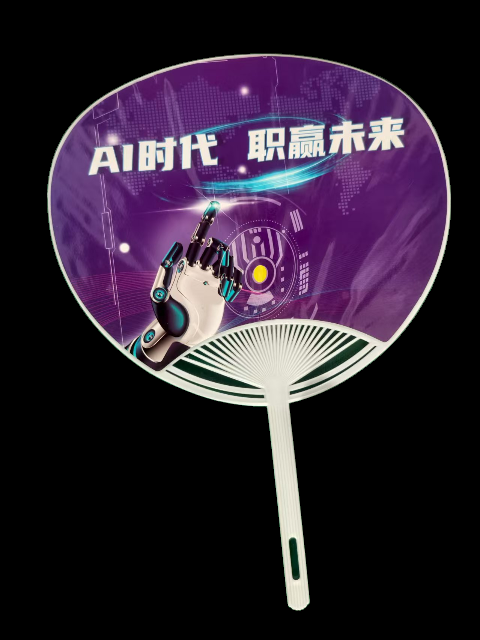

提取结果

笔记

np.rot90旋转 ：np.rot90(fan, k=1)是逆时针旋转90度，k取负数就是顺时针。注意rot90是numpy的函数，旋转后宽高会互换，所以先resize再旋转。
CHAIN_APPROX_NONE vs SIMPLE ：这里用的是CHAIN_APPROX_NONE，保留所有轮廓点；如果用SIMPLE会压缩水平/垂直/对角线上的冗余点。做掩模填充两种都可以，但NONE点更密，轮廓更光滑。
面积过滤+取最大：直接取最大轮廓不一定靠谱，因为图片边缘可能产生一个超大的噪声轮廓。先过滤掉面积小于4000的小轮廓，再在剩下的里面取最大的，更稳。
掩模生成技巧 ：np.zeros建一个全黑图，用drawContours的thickness=-1把扇子轮廓填充成白色，这个白色区域就是后续要保留的部分。
bitwise_and的用法 ：cv2.bitwise_and(fan_all, fan_all, mask=mask)，前两个参数都是原图（自己和自己与结果不变），关键是mask参数------只在mask为白色（非零）的位置执行与操作，黑色区域输出全黑，这样就把扇子抠出来了。

总结

这三个项目覆盖了OpenCV图像处理的一条主线：预处理（灰度/模糊/边缘）→ 特征/轮廓提取 → 几何变换（透视/旋转）→ 区域操作（掩模/拼接）。

几个反复用到的关键点：

透视变换需要至少4对点，findHomography用RANSAC能自动剔除外点
轮廓检测后一定要做筛选（面积、宽高比、顶点数），不然噪声轮廓会干扰结果
掩模+bitwise_and是抠图的标准操作，简单好用
findContours(...)[-2]是兼容不同OpenCV版本的写法

以上就是这次的学习笔记，代码都跑通过了，有问题欢迎交流。
