从近似0基础开始FPGA开发 -- part.4 FPGA-PS（MicroBlaze）

处理系统

FPGA 分为 PL（可编程逻辑）和 PS（处理系统），本质上是将一个高性能的 ARM 处理器硬核与一个灵活的 FPGA 可编程逻辑集成在同一颗芯片上。

这种设计的核心目的，是让开发者能同时利用两者的优势，处理复杂任务。简单来说：

**PS (Processing System)：**是固定的、高能的"大脑"，擅长复杂决策和系统控制；

**PL (Programmable Logic)：**是灵活、并行的"巧手"，擅长高速数据处理和硬件定制

回到岗位职责来划分的话，PL侧开发任务由掌握Verilog语言的逻辑工程师负责，而PS侧则交给熟悉C语言的嵌入式工程师。

Microblaze

Xilinx的ZYNQ架构下系统集成了ARM处理器，而对于没有集成硬核处理器的芯片，Xilinx提供了用逻辑代码实现的软核处理器。这个软核是由 FPGA 内部的逻辑资源实现，虽然性能上比不了 ZYNQ 的硬件，但在一些控制的领域还是能做到游刃有余。同样的，xilinx 也提供了软核的 IP，这就是 MicroBlaze。现在手头的开发板是ku5p芯片，就以MicroBlaze来进行具体展开。ZYNQ下引脚、接口、DDR这些资源都会情绪划分为PL和PS，使用起来更加方便。

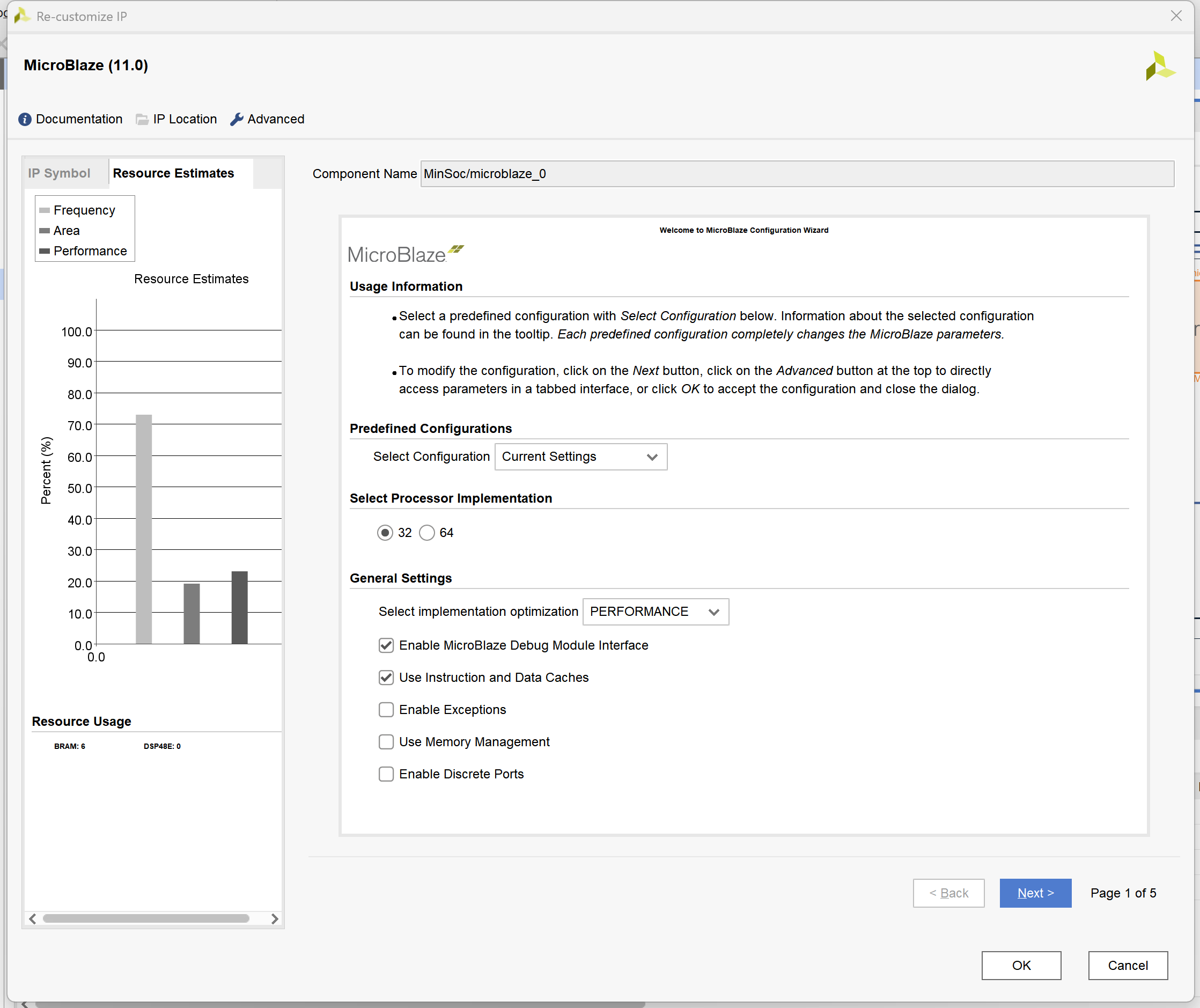

MicroBlaze IP首页配置项如下

Enable MicroBlaze Debug Module Interface(调试接口)：

使能调试功能。用 Xilinx Microprocessor Debugger 来下载、调试程序。（推荐：除非面积资源奇缺，否则不要禁止这个功能。）

Use Instruction and Data Caches(指令和数据 cache，当使用外置 DDR 的时候使用)：

当执行放在 LMB 之外的程序的时候，可以使用指令缓存来改善性能。指令缓存有如下特点：当使用外部存储时，激活这个选项可以明显地改善性能，即使这个缓存很小。后续工程中会演示外置DDR，因此这里配置时可以勾上。

Enable Exceptions(异常处理使能)：

当使用一个支持异常的操作系统时，需要激活这个选项。或者在一个单独的程序中添加异常回调函数。

Use Memory Management(内存管理)：

当使用一个支持虚拟内存保护的操作系统时（如 Linux），需要激活。（当你使能面积优化或者堆栈保护功能时，内存管理单元是不可见的，自动禁止）

**Enable Discrete Ports：**使能软核上的独立端口。

右下角Next进入下一页配置

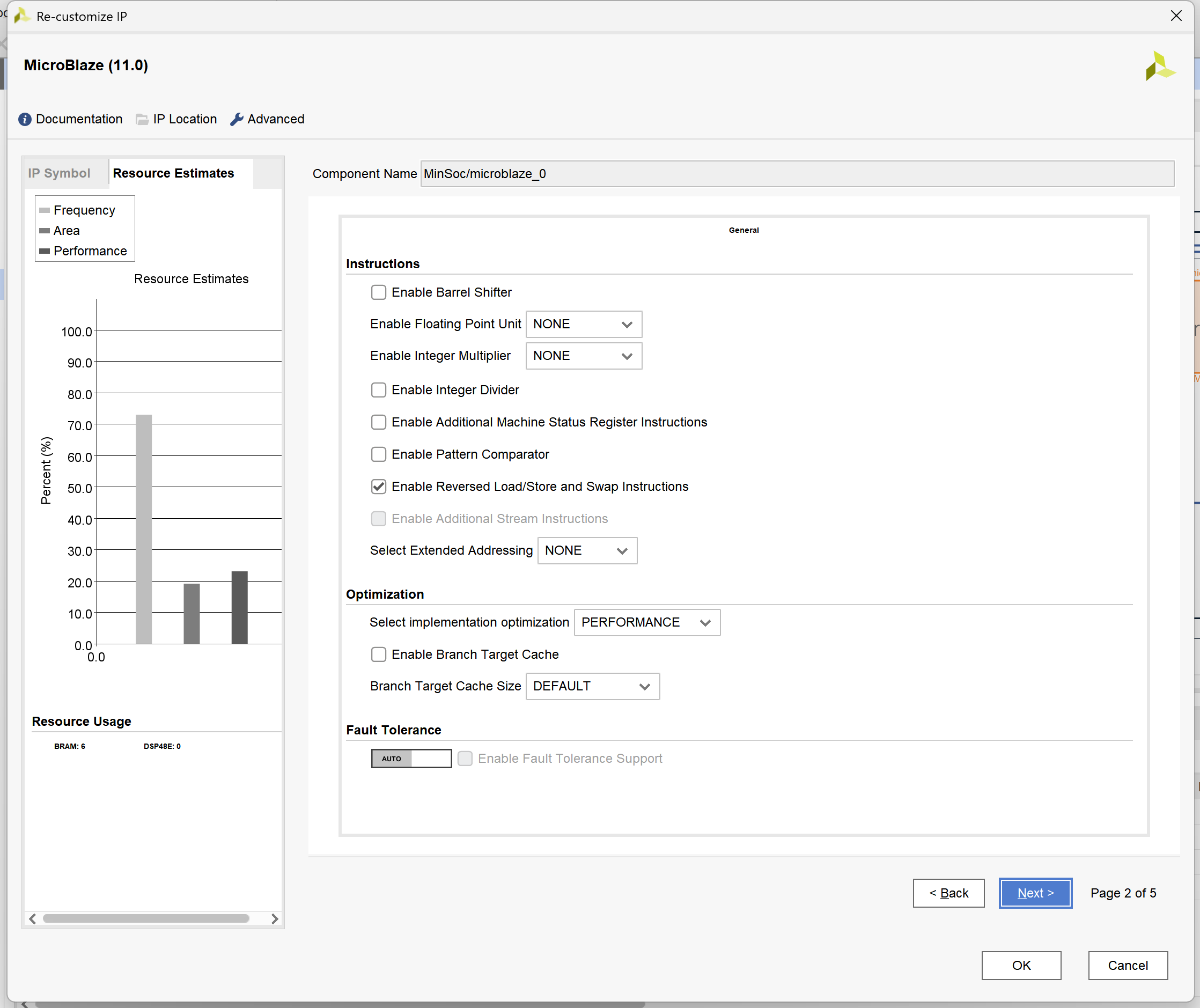

这一页是关于移位器、浮点单元、整形乘法器，整形除法器、模式比较器、其他机器状态寄存器指令、加载、存储和交换指令、额外的流指令、容错功能。

MicroBlaze下的指令配置*

**使能桶型移位器（Enable Barrel Shifter）：**使能软核中的筒形移位器硬件。激活这个参数，就可以使用如下指令（bsrl，bsra,...）使能这个可以提高应用的性能，但是会增大软核的尺寸。如果激活，编译器会自动使用筒形移位器指令。

**使能浮点单元（Enable Floating Point Unit）：**使能一个单精度浮点单元（FPU）。使用 FPU 可以明显地提高应用的单精度浮点性能，同时也会增大软核的尺寸。

**使能整形乘法器（Enable Integer Multiplier）：**使能一个整形乘法器硬件。若激活，则可以在给 MUL32 赋值时，使用 mul 和 muli 指令。当给 MUL64 赋值时，使用 mulh,mulhu,mulhsu 指令。这个参数可以设置为 NONE，可以把MUL 或者 DSP48 释放，用作其他用途。这样做对软核的面积影响很小。当使用这个选项，编译器自动使用 mul 指令。

**使能整形除法器（Enable Integer Divider）：**使能一个整形除法器硬件。若激活，可以使用 idiv，iduvu 指令。使能这个选项可以提高应用中的除法性能，但是增大了软核的尺寸。当使用这个选项，编译器自动使用 idiv 指令。

**使能额外机器状态寄存器指令（Enable Additional Machine Status Register Instructions）：**若激活，则可以读写 MSR，使用 msrset 和 msrclr 命令。可以提高访问 MSR 的性能。

**使能模式比较器（Enable Pattern Comparator）：**如激活，则可以使用模式匹配指令 pcmpbf，pcmpeq，pcmpne。模式匹配字节查找指令（pattern comparator byte find, pcmpbf）返回找到的第一个字节的位置，提高字符串和模式匹配操作的效率。若使能，SDK 库会自动使用这个指令。pcmfeq 和 pcmpne 指令根据两个字是否相同，返回 1 或者 0。这些指令会提高 setting flags 的效率，编译器会自动使用它们。激活这个选项还可以 count leading zeros 指令，clz。clz 指令能提高优先级编码的效率。

**使能保留的加载/保存和交换指令（Enable Reserved Load/Store and Swap Instructions）：**lbur,lhur,lwr,sbr,shr,swr,swapb,和 swaph。这些指令能够以相对的字节序来读写数据，交换指令能交换字节或者半个字长。当用 little-endian 的 MicroBlaze 访问 big-endian 的网络时，可以提高效率。

**使能额外的流命令（Enable Additional Stream Instructions）：**当使用 AXI4-Stream 链接时，提供额外的功能。这包括动态访问指令 GETD 和 PUTD，这两个指令用寄存器来选择接口。（重要：一定要激活流异常功能，才能使用这些指令，而且知道选择一个流链接）

这些配置选项，本质上是FPGA软核处理器（如MicroBlaze）的"硬件加速器开关" 。使能意味着在**"软件运行速度"** 和**"硬件面积开销"** 之间做取舍。在FPGA设计中，这就是经典的**"面积换性能"**。

桶形移位器、乘法器、除法器、FPU ：将这些操作从几十甚至上百个时钟周期 缩短为1~2个时钟周期。
模式比较器（PCMPBF/CLZ） ：将字符串查找、优先级编码（如寻找第一个1）从软件for循环查找变为硬件直接输出结果，对操作系统调度和网络协议栈处理是巨大的提升。
额外MSR指令（msrset/msrclr） ：让CPU能原子地修改机器状态寄存器，无需"读-改-写"序列，这对实时操作系统的关中断和任务切换至关重要，能避免临界区的数据竞争风险。
保留加载/交换指令（Swap/LWR/SWR） ：让CPU原生支持字节序翻转 和大端/小端混访。这意味着CPU在读取网络报文（大端）时，数据在加载进寄存器的瞬间就已经转换好了，无需软件额外调用ntohl函数。
额外流指令（GETD/PUTD） ：让CPU拥有**"内存卸载"**能力，类似DMA。CPU可以直接通过寄存器指定通道，将数据流推送到硬件外设或从外设拉取，而无需经过内存缓冲，极大降低CPU搬运数据的负荷。

通过这些配置项的灵活设置，可以针对特定应用场景的"定制化加速"，根据实际工程设计达到性能与资源的平衡。例如：纯控制逻辑（如I2C/SPI管理）：只需勾选乘法器（面积影响小），关闭FPU和除法器，以最小面积节省FPGA逻辑资源；密集计算/AI推理：必须开启FPU、乘法器和桶形移位器，用面积换算力；网络通信：必开保留交换指令（处理字节序）和模式比较器（处理报文头解析）；高速数据采集：必开额外流指令，实现数据直通CPU旁路。

进入下一页配置。

I-Cache 和 D-Cache配置

在CPU（包括FPGA中的MicroBlaze软核）中，指令缓存（I-Cache）和数据缓存（D-Cache）是位于CPU核心与主存储器（如DDR）之间的两个独立的高速小容量存储器。它们的核心作用是缓解"内存墙"问题：即CPU处理速度极快，而DDR等主存访问速度较慢，CPU如果直接读写DDR，大部分时间都会浪费在等待上。

现代FPGA中的MicroBlaze以及绝大多数高性能CPU，其内部缓存都采用了 "哈佛架构（Harvard Architecture）"。如果不分开（冯·诺依曼架构），CPU取指令和读数据只能分时复用同一条总线。而分离后具备以下优势：

**并行执行：**CPU可以在通过I-Cache取指令的同时，通过D-Cache读写数据，实现流水线的真正并行，极大提高吞吐率。

**行为特性不同：**指令流是顺序的（适合预取），数据流是随机的（适合快速随机访问）。针对不同特性采用独立的硬件预测算法，效率更高。

**一致性简化：**指令通常不会被修改（除非自修改代码），数据缓存则涉及复杂的写回操作。分离后，它们各自的缓存一致性管理更简单。

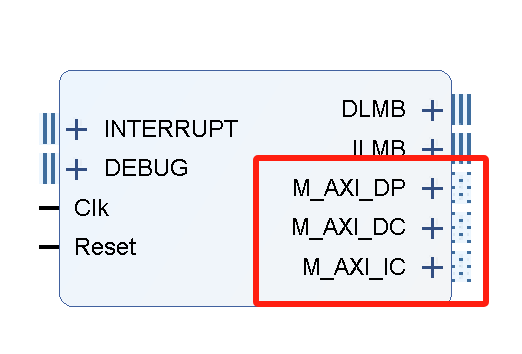

使能外部Cache后IP多出对应的DC及IC接口，之前看到的 M_AXI_IP（指令接口）和 M_AXI_DP（数据接口），通常是关闭缓存（或未命中时）使用的直接、非缓存访问路径。一旦在配置中启用了 Use Instruction Cache 和 Use Data Cache，CPU会优先走带缓存的专用接口（M_AXI_IC/DC），性能会得到质的飞跃，尤其是程序在DDR中运行时。

|------------------------|---------------------------|-------------------------------------------|
| 缓存类型 | 对应的 AXI 接口 (MicroBlaze) | 作用 |
| 指令缓存 (I-Cache) | M_AXI_IC (指令缓存接口) | 当缓存命中时，CPU直接从缓存取指；未命中时，通过此接口突发读取DDR填充缓存行。 |
| 数据缓存 (D-Cache) | M_AXI_DC (数据缓存接口) | 当缓存命中时，CPU直接读/写缓存；未命中时，通过此接口访问DDR。 |

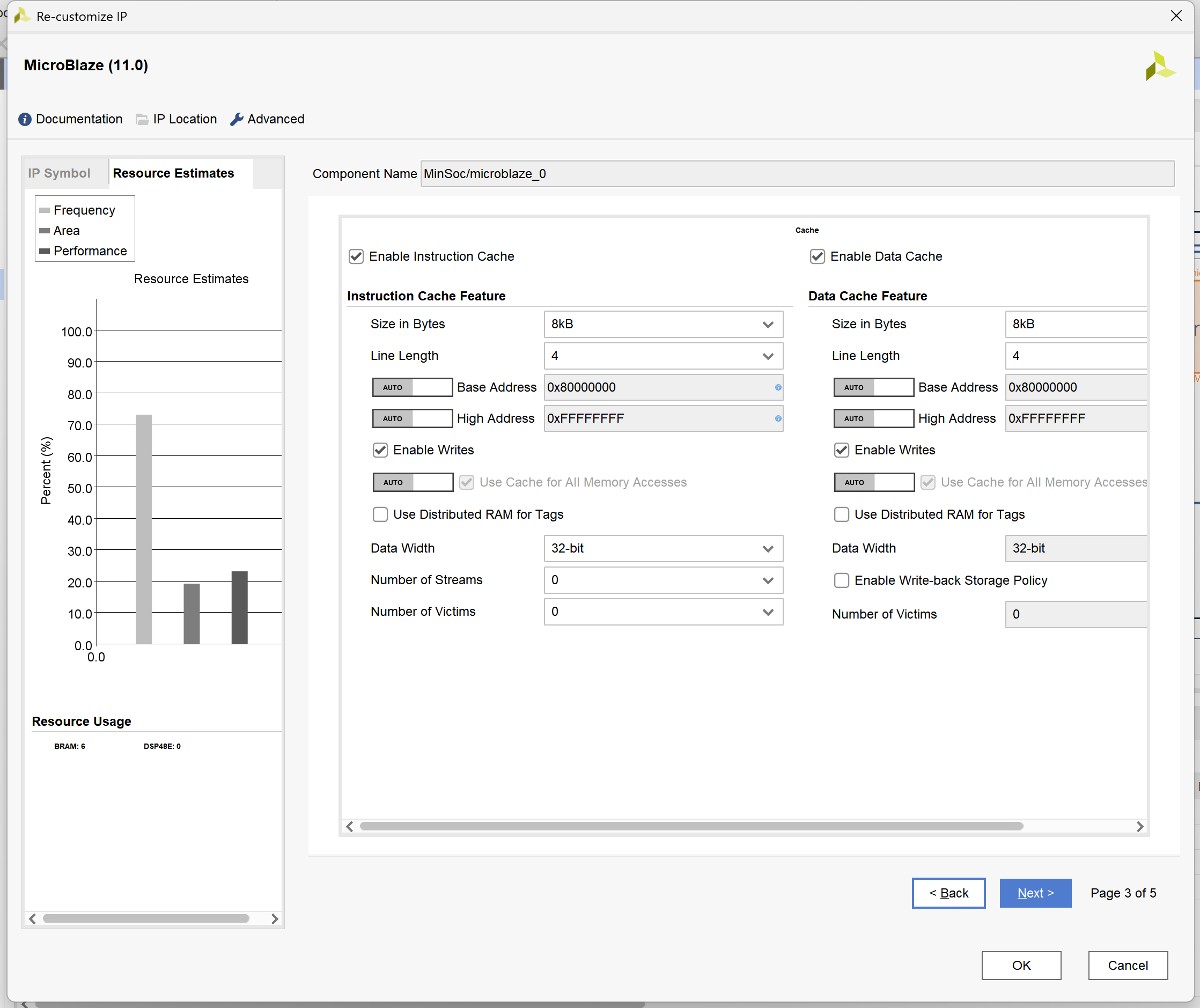

这一页的配置是 MicroBlaze 的缓存（Cache）与内存映射 核心设置。与之前"算力单元（乘法器/FPU）"和"调试追踪"不同，这一页直接决定了CPU访问外部内存（DDR/Flash）的速度和实时性（确定性）。

1. 指令缓存（Instruction Cache）与数据缓存（Data Cache）

大小（Size in Bytes）：均为 8kB

意义：这是目前配置下最小的缓存容量。8kB 只能存放约 2000 条汇编指令。对于简单的状态机控制（如I2C/SPI通信）完全够用，但如果跑 RTOS 或复杂算法，缓存命中率会很低，CPU会频繁去访问速度较慢的 DDR，导致性能瓶颈。

行长度（Line Length）：均为 4

意义：指每次从内存搬运到缓存的"块大小"为 4 个字**（即 16 字节）**。这意味着即使CPU只读取 1 个字节，硬件也会把相邻的16字节一起搬进缓存。

影响：Line Length 较短（4），适合随机访问（代码跳跃大，不会浪费总线带宽搬运没用的数据）；但如果处理大数组连续数据（如视频流），通常设为 8 或 16 会更高，这里设为4，本例程的应用场景更偏向于控制流而非海量数据流。

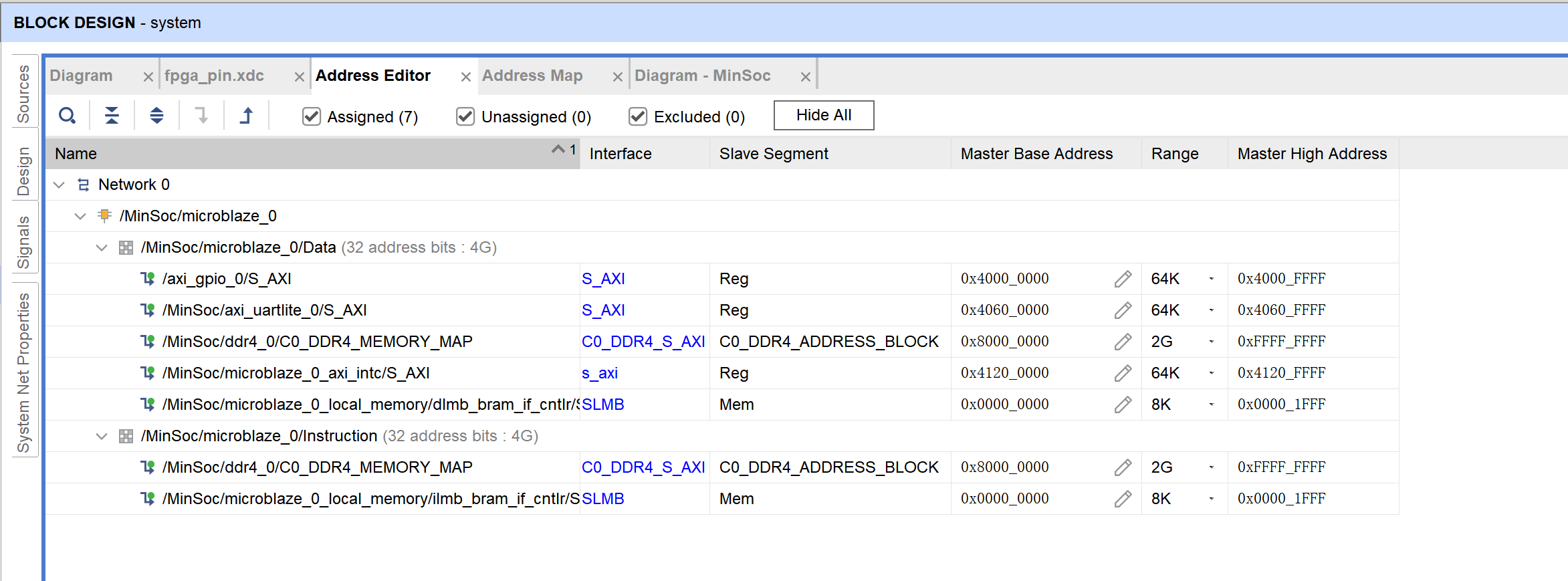

2. 缓存地址范围（Base Address & High Address）：0x80000000 - 0xFFFFFFFF

意义：缓存只对 0x8000_0000 至 0xFFFF_FFFF（即高 2GB 地址空间）有效。如果程序（代码段）链接在 0x8000_0000 之后（通常外部DDR挂载在此地址），这些指令会被缓存，运行速度极快。如果你的程序放在 0x0000_0000 - 0x7FFF_FFFF（如片上本地存储器 BRAM 或 Flash），则完全不会被缓存，CPU必须直连该存储器，虽然响应延迟固定（高实时性），但速度受限于BRAM/Flash的访问速度。

用途：这种设置常用于"双区隔离"------把实时性要求最高的关键中断服务函数（ISR）放在低地址非缓存区（确保执行时间绝对固定），把大量非关键业务代码放在高地址缓存区（追求平均性能）。

3. Enable Writes & Use Cache for All Memory Accesses

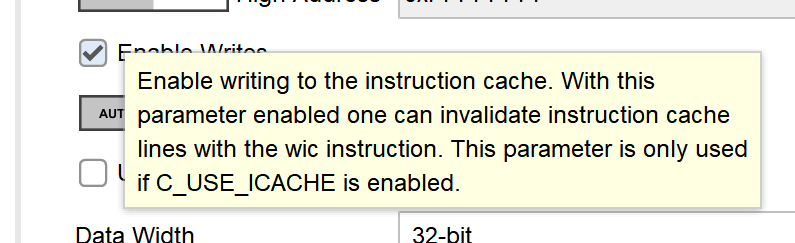

Enable Writes：

在使能了Enable Writes时，CPU写数据只写到高速缓存（Cache）里就结束了 ，并不会立刻写入外部DDR。只有当该缓存行被新数据挤掉（驱逐）时，硬件才会把修改过的"脏数据"一次性写回DDR。由于写数据并不会直接访问DDR空间，频繁的变量赋值、堆栈操作（Push/Pop）现在几乎不占用外部总线带宽 ，速度会比未勾选时快 3~5倍。

那么，既然CPU写数据不立刻进DDR，而FPGA里的其他主机（如 DMA控制器、硬件加速器、另一个MicroBlaze核 ）是直接读DDR的，它们永远读不到CPU刚更新的最新值 ，只能读到陈旧数据。因此在启用回写缓存后，如果CPU与DMA共享一块内存（如网络包缓冲区、ADC采样数组），则必须在启动DMA传输前，在C代码中显式调用 Xil_DCacheFlushRange(addr, len) 将缓存里的脏数据强制刷回DDR。

在DMA传输完成后，CPU读取前，必须调用 Xil_DCacheInvalidateRange(addr, len) 丢弃缓存中的旧副本，强制CPU去DDR重新读入最新数据。

这里涉及到了工程设计中的PL与PS的交互，后面会另开文章展开。

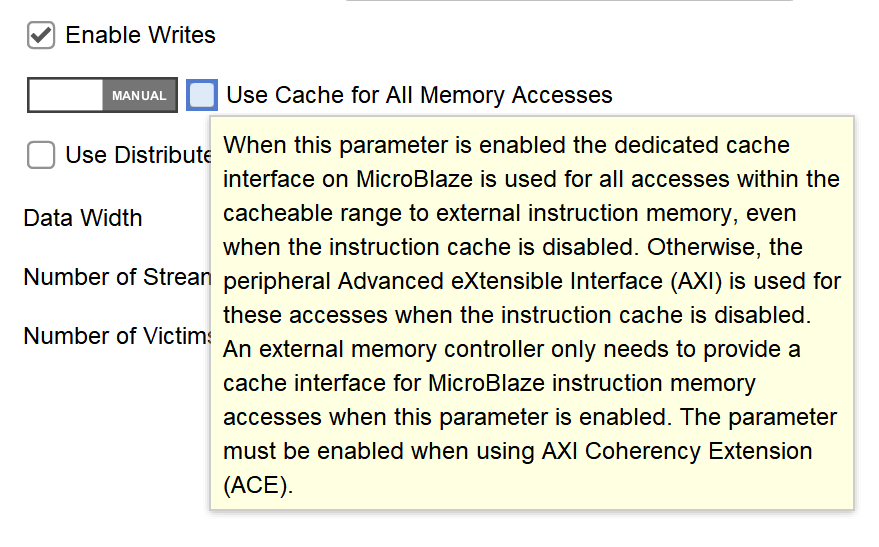

Use Cache for All Memory Accesses

在该选项勾选后，Cache的缓存范围从"区域地址限定"变为"全地址覆盖"，MicroBlaze 会完全无视 设置的 Base Address 和 High Address（0x80000000）。缓存控制器将对 0x00000000 ~ 0xFFFFFFFF 整个4GB地址空间的所有访问进行缓存。由此引出风险：

在Xilinx默认的地址分配中，AXI GPIO、UART、IIC、Timer、中断控制器 的外设寄存器，通常被分配在 0x40000000 ~ 0x7FFFFFFF 的低地址段。
现在由于全缓存开启，CPU访问这些寄存器时，不会直接读写物理外设，而是去读写缓存中的"副本"。
写寄存器（如UART发送）：数据只写进Cache就结束了，物理UART根本没收到数据，导致串口不发送。
读寄存器（如Timer计数值、GPIO电平）：CPU永远读取Cache里陈旧的备份值，外设电平变化了，CPU读到的还是老数据。
中断控制器（INTC）：如果中断挂起寄存器（IPR）被缓存，CPU永远清不掉中断，系统直接卡死。

因此，除非所有内存访问都指向纯RAM且无外设共享，否则切勿开启全缓存 。

同时这一选项的配置会带来一个信号传输路径上的差异，当 MicroBlaze 访问位于 Cacheable Range 内的外部存储器时，访问到底走 Cache 专用接口 还是 Peripheral AXI 接口。

AMD 官方文档对这个选项的定义也是如此：勾选时，即使 Data Cache 本身没有启用，位于可缓存地址范围内的访问也走 MicroBlaze 的 dedicated cache interface；取消后，则走 peripheral AXI。

4. 其余配置参考

|--------------------------------------|------------------------------|----------|------------------------------|
| 配置项 | 核心作用 | 类型 | 建议 |
| Use Distributed RAM for Tags | 用LUTRAM替代BRAM存储缓存标签，节省BRAM资源 | 资源优化 | 为节省BRAM或提升频率可开启 |
| Enable Write-back Storage Policy | 采用"写回"策略，提升数据访问速度 | 性能优化 | 追求高性能时建议开启，但需软件配合维护缓存一致性 |
| Number of Streams | 指令预取，减少CPU取指延迟 | 性能优化 | 代码含大量循环、追求高性能时建议启用 |
| Number of Victims | 缓存"避难所"，减少数据被踢出后的重载开销 | 性能优化 | 数据访问模式复杂、追求高性能时建议启用 |

进入下一页配置。

MicroBlaze调试页面参数设置*

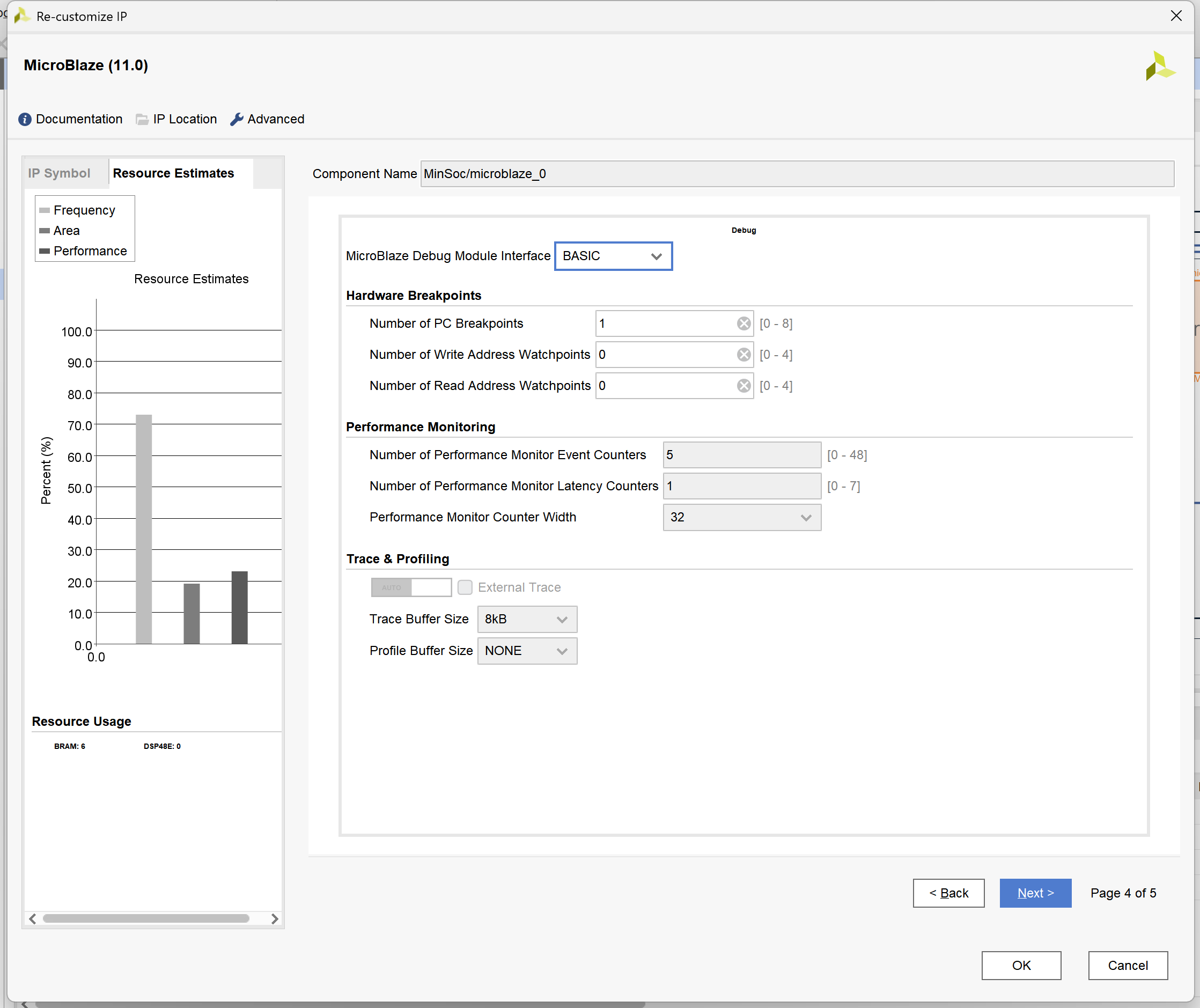

该页面的参数配置与后续Vitis下的嵌入式调试息息相关，是为嵌入式代码的调试所作的硬件资源准备。

1. 调试接口（Debug）------ 使能调试能力

配置为 BASIC：这意味着调试模块只保留最基础的JTAG连接功能。对CPU的意义：BASIC模式占用的LUT和块内存（BRAM）极少，适合量产发布或逻辑极其稳定的项目。但代价是它不支持复杂的硬件触发（如条件中断），如果程序跑飞，你只能靠 printf 或者瞪眼看波形。如果正在开发阶段，通常建议选 FULL（全功能）来获得更强大的在线调试体验。

2. 硬件断点/观察点（Hardware Breakpoints）------ 定义嵌入式侧的debug工具参数

配置为 1 个PC断点，0 个读写观察点的最精简配置：

PC断点（1个）：允许CPU在运行到某个特定地址（函数入口）时暂停。只有1个，意味着你只能监控一处代码位置。

读写观察点（0个）：这意味着你无法在CPU读写某个特定内存变量（比如全局变量被意外篡改）时触发暂停。

综合影响：这种配置下，调试能力非常有限。如果变量被野指针修改，你没法用硬件抓到"是谁写的"，只能靠软件模拟断点。这节省了大量比较器资源，但建议仅在软件完全成熟后才这样设置。

3. 性能监测（Performance Monitoring）------ Vitis侧的寄存器实时显示

配置为 5 个事件计数器 + 1 个延迟计数器，宽度 32 位。

5个事件计数器：可以同时统计5种硬件事件，例如"指令缓存命中/缺失次数"、"流水线停顿周期数"、"外部总线等待周期数"等。

1个延迟计数器：通常用于统计某段特定代码（如中断服务函数）从进入到退出的总时钟周期。

32位宽度：如果CPU主频很高（如300MHz），32位计数器大约几十秒就会溢出。如果做长时间压力测试，这里建议改为64位。

实际作用：开启后，你可以在Vitis/SDK中运行程序时，实时读取这些寄存器的数值。它能精确告诉你：CPU的瓶颈到底在"计算"上，还是在"等内存数据"上，是优化软硬件划分的黄金数据来源。

4. 跟踪与剖析（Trace & Profiling）------ 嵌入式程序的运行记录

外部跟踪（External Trace）：勾选后，CPU内部执行的指令流和程序计数器（PC）会通过专用引脚或AXI总线实时输出到外部逻辑分析仪或IP核。

跟踪缓冲区（Trace Buffer）大小：8kB：这是芯片内部的专用BRAM，用来暂存执行轨迹。8kB意味着它只能记录最后几千条指令的执行历史。

剖析缓冲区（Profile Buffer）：NONE：这是个关键信号------表示你关闭了片上硬件剖析功能。剖析通常涉及对函数执行时间的精确采样。

系统内存与外设接口配置

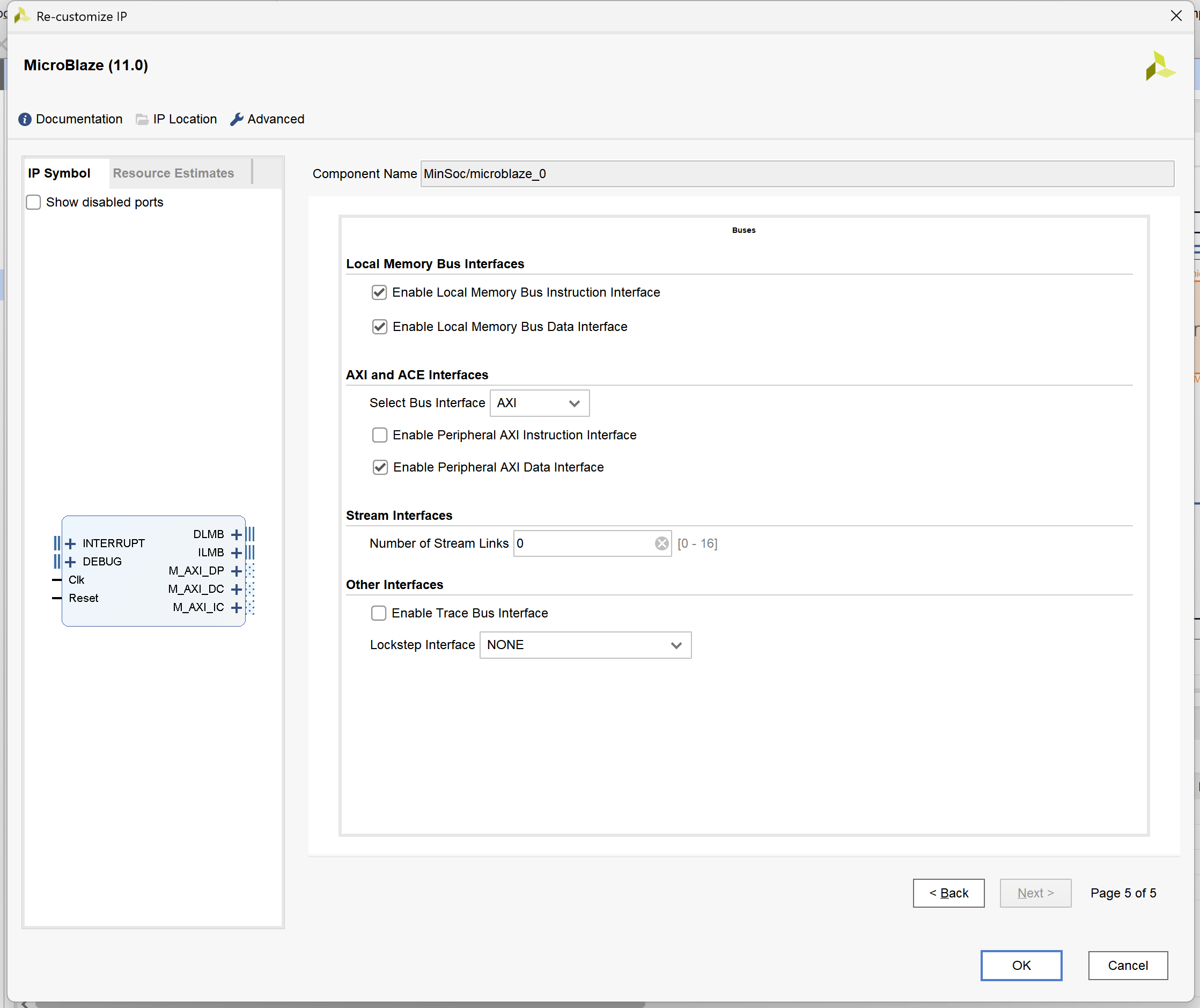

本地内存总线（LMB）接口

首先Local Memory Bus为MicroBlaze标配信号，勾选使能。

Enable Local Memory Bus Instruction Interface (ILMB)
- 作用：启用指令侧的 LMB 接口。
- 详解：这是 MicroBlaze 取指专用的高速本地总线。LMB 是专为连接片上高速存储器（如 BRAM） 设计的简单、快速总线。启用后，CPU 可以通过此接口从 BRAM 中高速读取指令，这是保证系统实时性的基础。
Enable Local Memory Bus Data Interface (DLMB)
- 作用：启用数据侧的 LMB 接口。
- 详解：这是 MicroBlaze 读写数据专用的高速本地总线。它同样用于连接高速的片上 BRAM，用于存放关键数据或堆栈（Stack），以提供确定性的低延迟访问。

设计要点 ：LMB 总线（包括 ILMB 和 DLMB）的地址范围不能与 AXI 等接口的地址范围重叠。

AXI 和 ACE 接口

这部分负责连接系统内存（如 DDR）和各种外设（如 UART、GPIO）。

Select Bus Interface
- 作用：选择用于外设和缓存访问的总线协议。
- 详解：本次配置为 AXI总线（``ACE 是 AXI 的缓存一致性扩展，主要用于多核系统中保持数据一致性）。
Enable Peripheral AXI Instruction Interface
- 作用：启用外设 AXI 指令接口。
- 详解：这是一个只读的 AXI4-Lite 接口（M_AXI_IP）。使能后MicroBlaze可以通过标准的 AXI 总线去读取位于 DDR 或其它 AXI 从设备中的指令。
Enable Peripheral AXI Data Interface
- 作用：启用外设 AXI 数据接口。
- 详解：这是一个读写接口（M_AXI_DP），默认使用 AXI4-Lite 协议，用于访问外设或内存。勾选后 MicroBlaze 可以通过 AXI 总线访问任何挂载在 AXI 总线上的外设（如 UART、GPIO、定时器）或内存（如 DDR）。

AXI-Stream流接口（Stream Interfaces）

Number of Stream Links
- 作用：指定 AXI4-Stream 流接口的数量。
- 详解：标准AXi-Stream协议接口，包含tdata、tvalid、tready及tlast。每个"Link"由一对主/从接口组成，提供一个单向、点对点、低延迟 的数据流通道。它允许硬件加速器或协处理器直接与 MicroBlaze 的寄存器文件进行高速数据交换。"使能额外的流命令（GETD/PUTD）"功能，就需要在这里将 Number of Stream Links 设置为大于 0 才能生效。

其他接口（Other Interfaces）

Enable Trace Bus Interface
- 作用：启用跟踪（Trace）总线接口。
- 详解：这是一个强大的调试工具。启用后，可以输出 CPU 执行的指令地址、数据等详细信息。连接到 ILA 后，可以实现时钟周期级别的程序执行追踪，这对于分析复杂的时序或性能问题非常有价值。
Lockstep Interface
- 作用：配置锁步（Lockstep）模式。
- 详解：NONE 表示禁用锁步功能 。锁步模式用于高可靠性场景，让两个 MicroBlaze 内核执行相同程序并比较输出，以检测硬件错误。这通常会成倍增加资源消耗。

至此MicroBlaze IP配置完毕

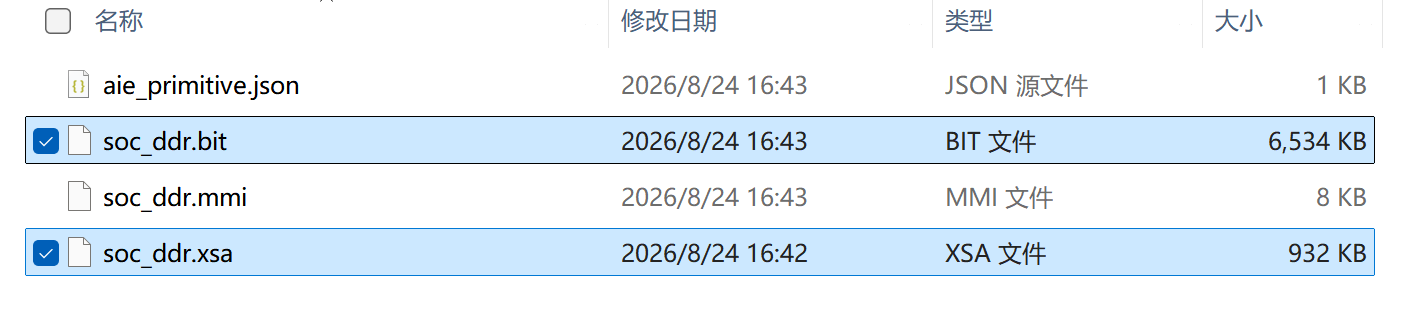

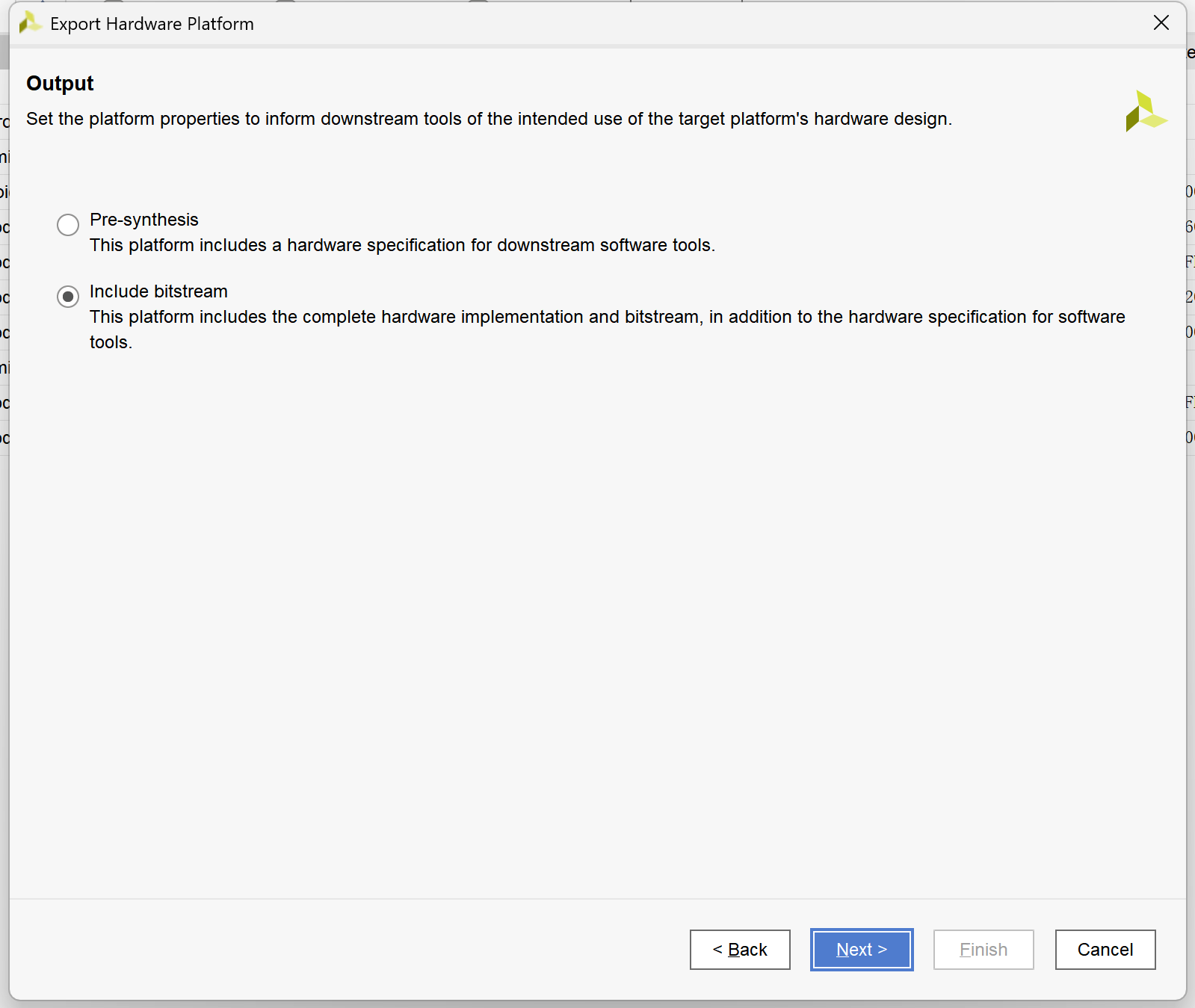

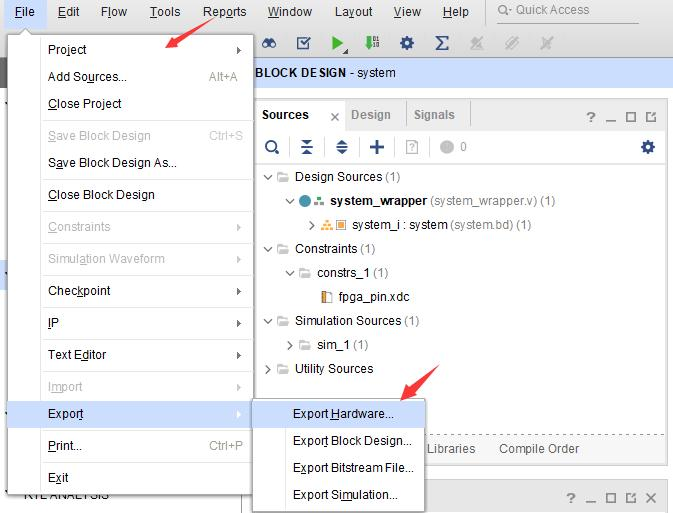

最小SoC工程构建

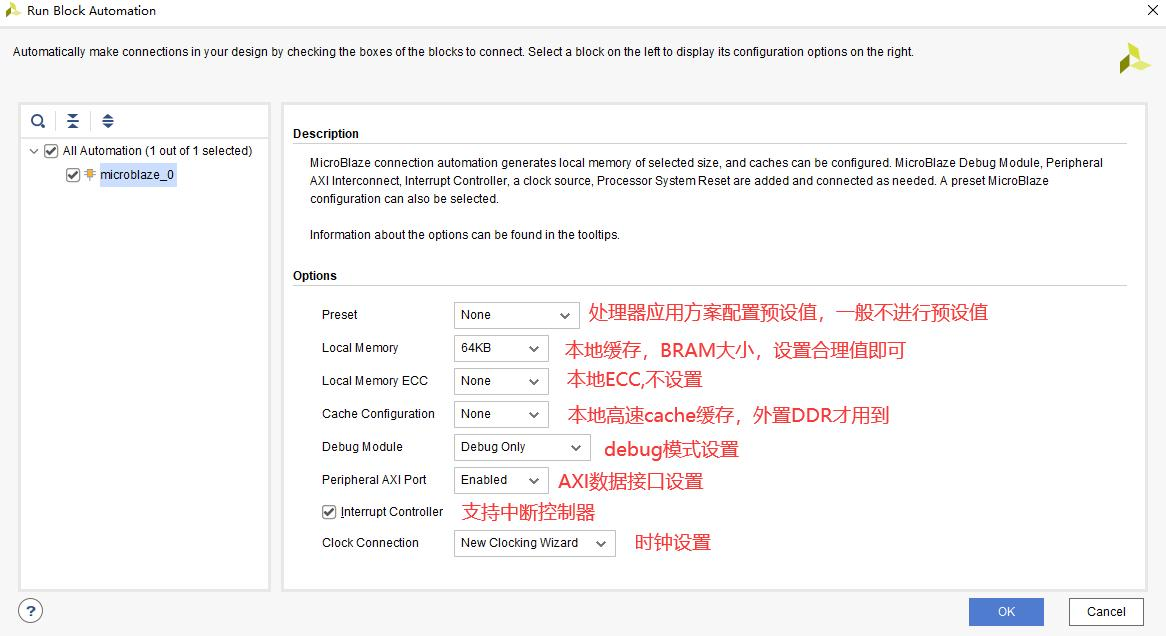

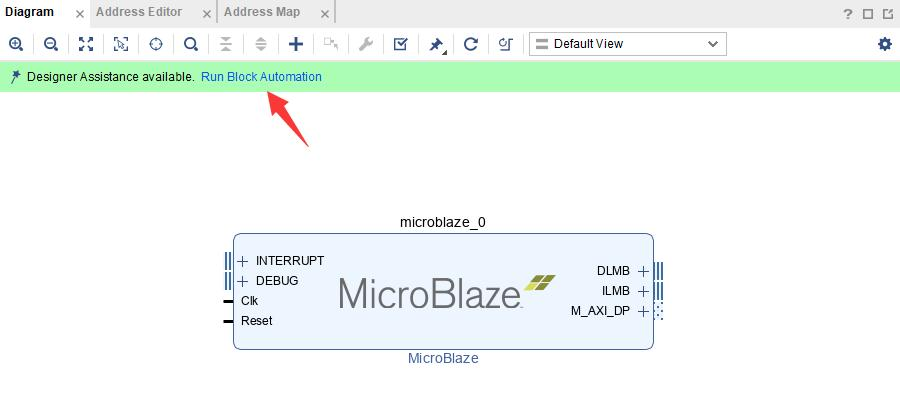

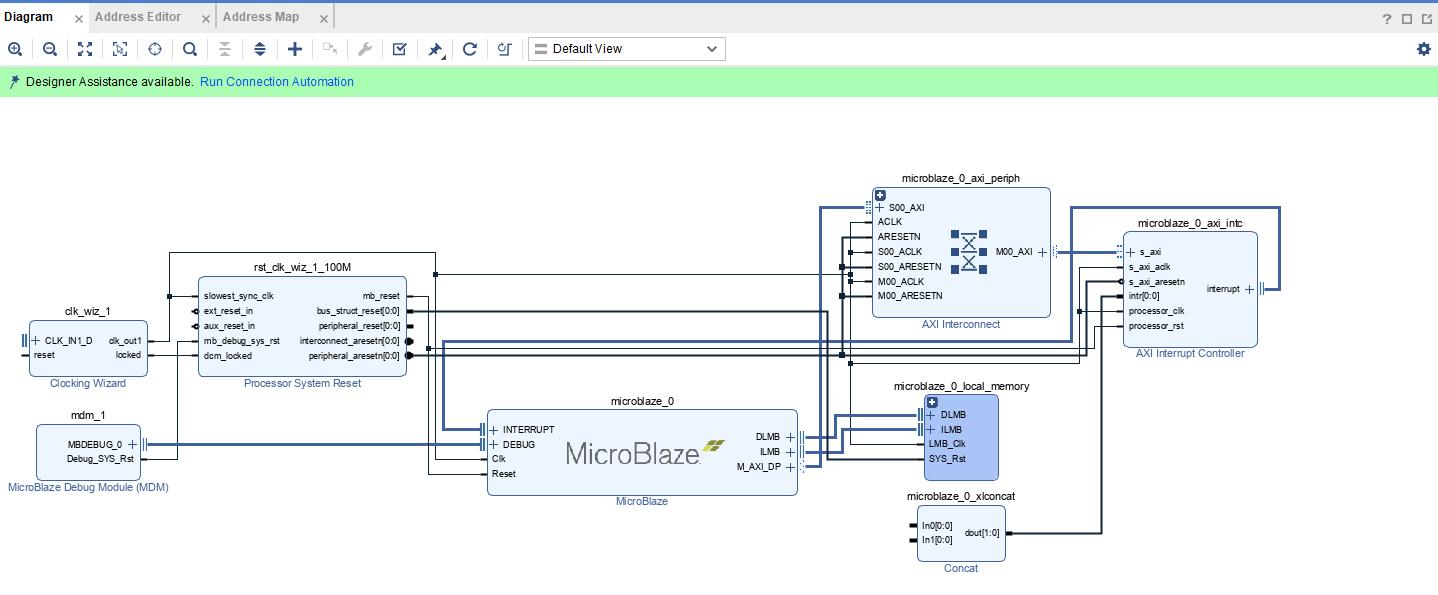

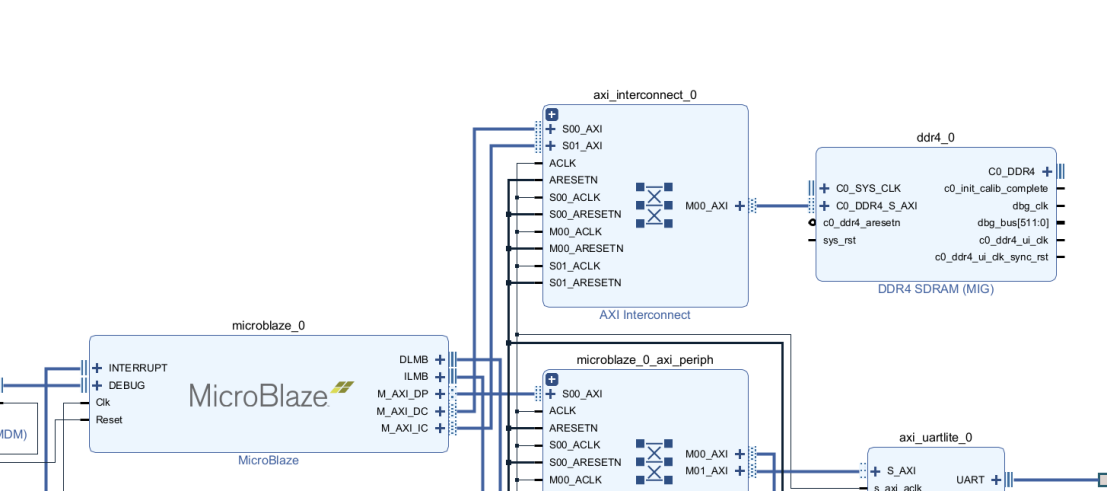

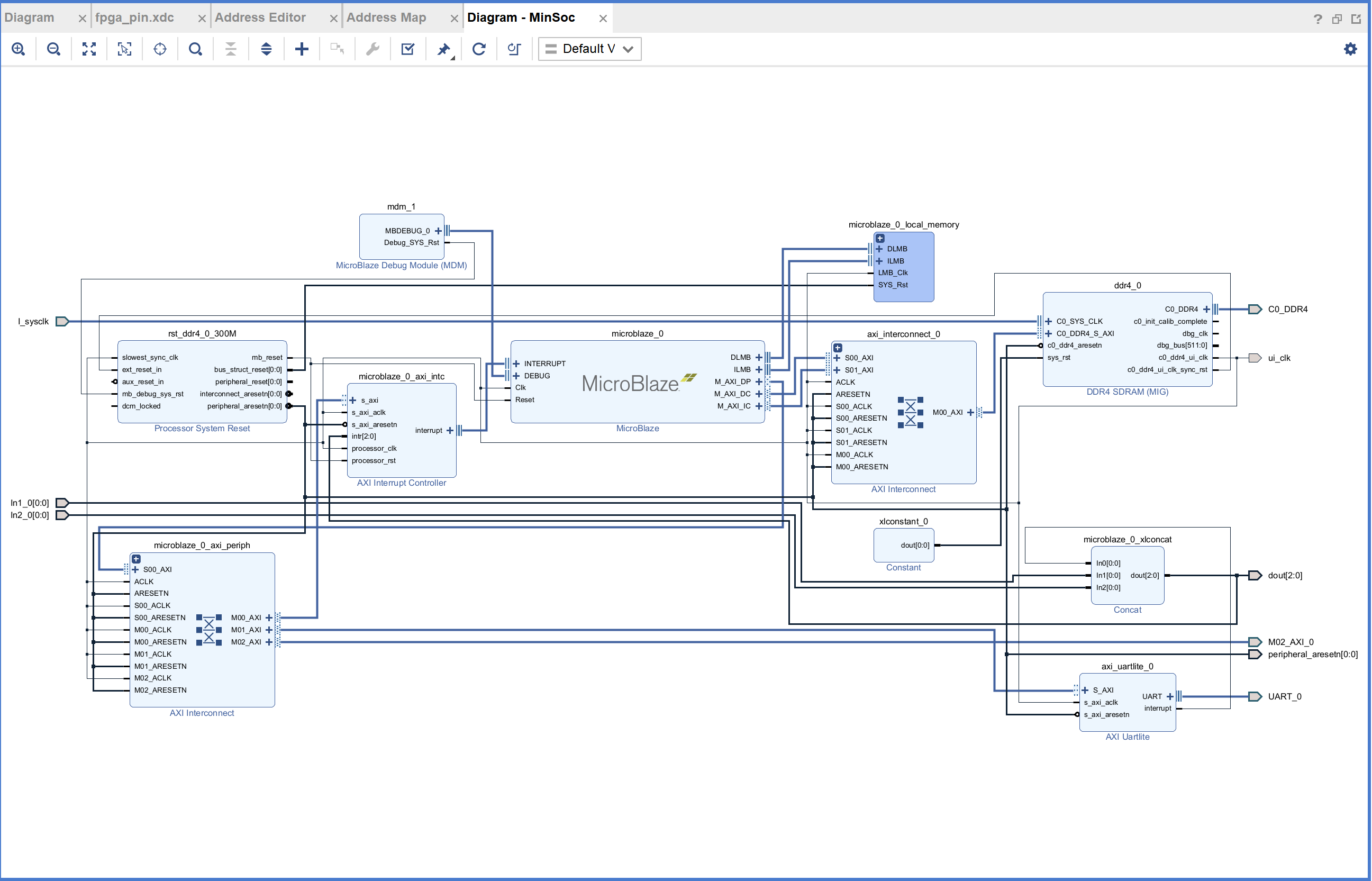

通过在Block Design界面直接运行Run Connection Automation

Vivado会自动补全一些外设IP并做好基础接线连接

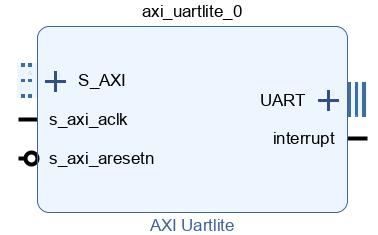

添加UART IP

在Soc工程中添加一个基础uart IP可以在调试过程中通过串口打印信息

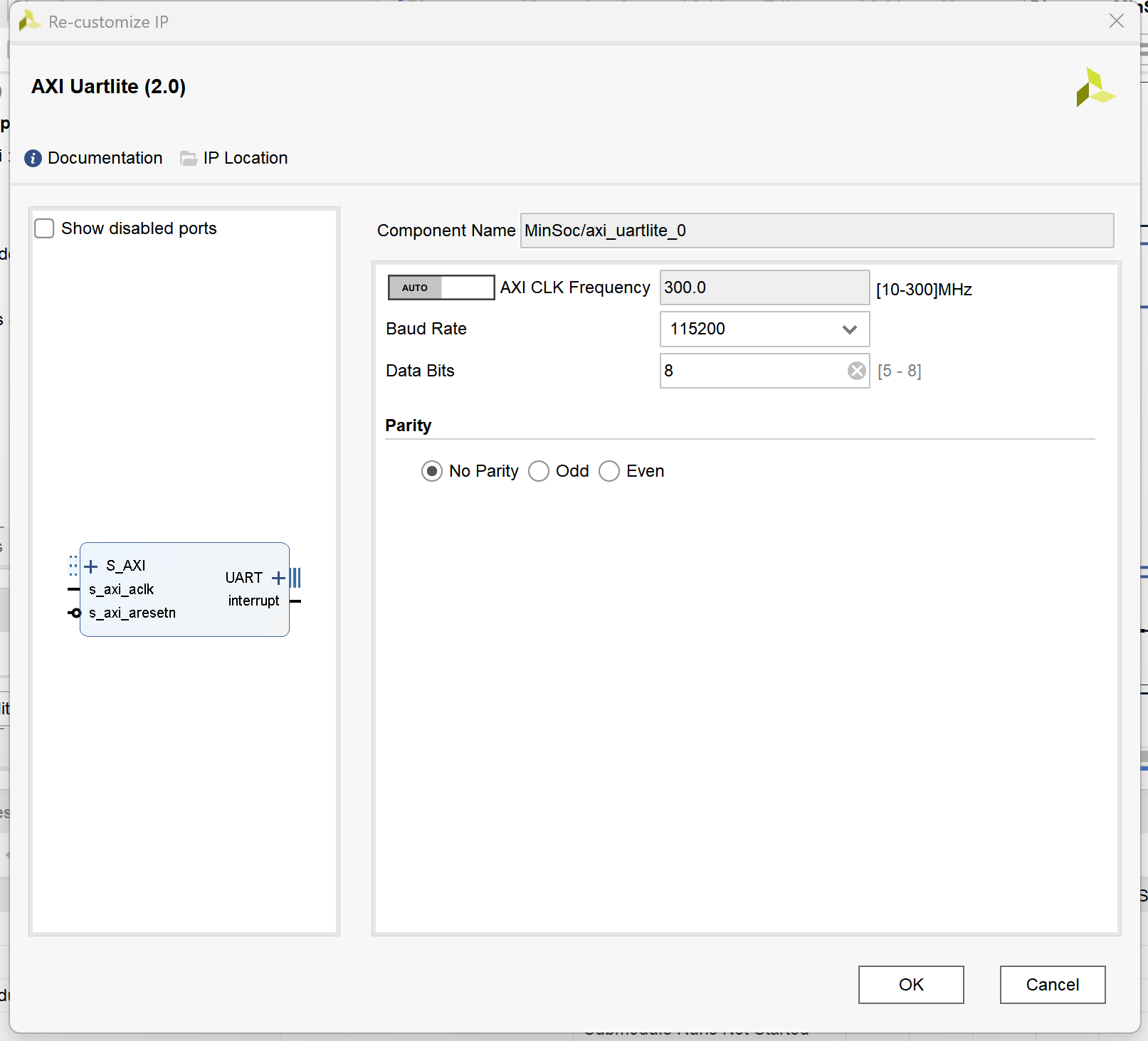

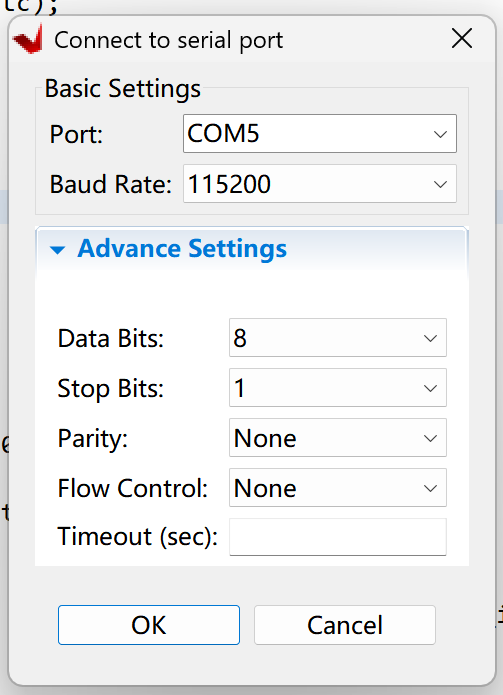

这里主要配置波特率、数据位数以及是否有校验位。配置供参考，只要在Vitis侧的串口保持一致的配置就可以。

设置完成后通过 AXI Interconnect 将 IP 挂载到AXI总线上。

添加MIG IP*

在前面的MicroBlaze配置时使能了I-Cache以及D-Cache，那么现在需要给MicroBlaze挂载上DDR外部存储。如果只访问Bram，那么这一步可以不做。

添加了MIG IP后，工程中先通过一个2*Slave 1*Master的AXI Interconnect将MIG IP挂载到AXI总线。

MIG IP Core 参数配置

第一页的参数最为重要

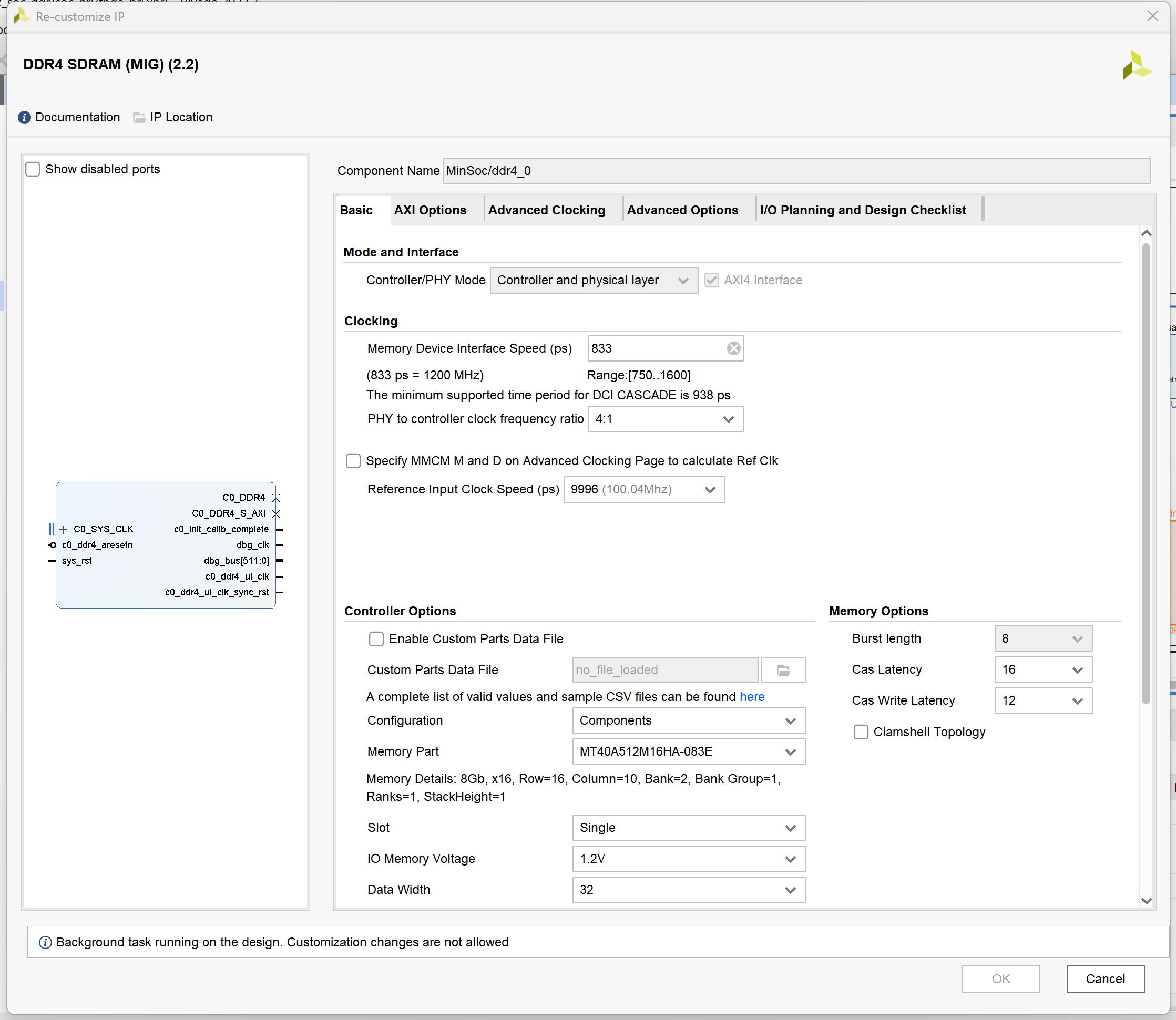

Memory Device Interface Speed 以及Controller Options都取决于外围硬件所选用的DDR颗粒型号。如果Memory Part下的器件型号没有包含硬件选用的实际型号，那么也可以通过Enable Custom Parts Data File来进行自定义器件的csv文件导入。所需的csv文件格式可在Vivado安装目录 .../data/ip/xilinx/mem_v1_4/csv/ 下找到 memparts.csv 作为参考格式参考。对应的DDR颗粒参数信息则需要去查阅datasheet。

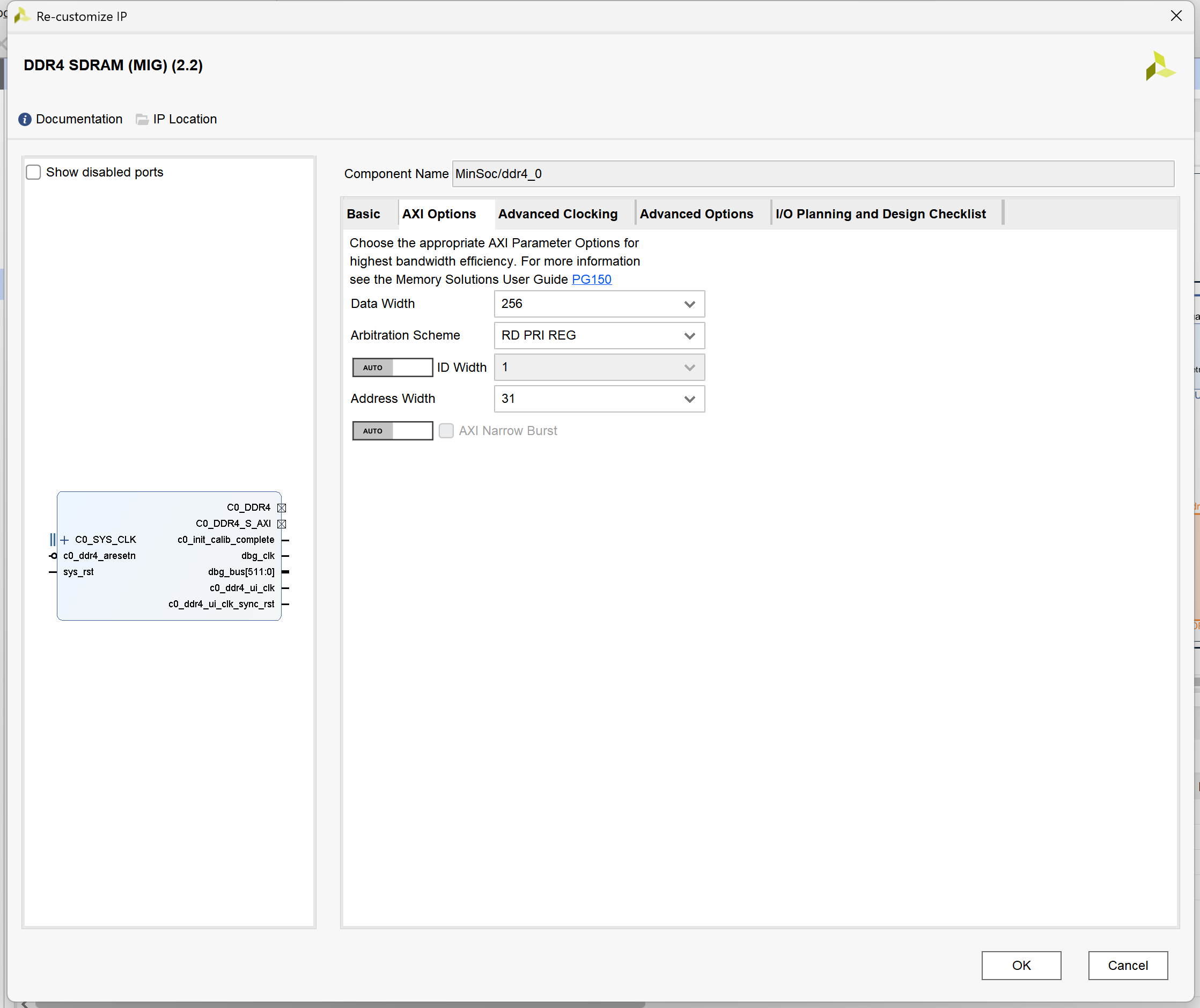

进入下一页，主要是配置AXI接口的数据位宽

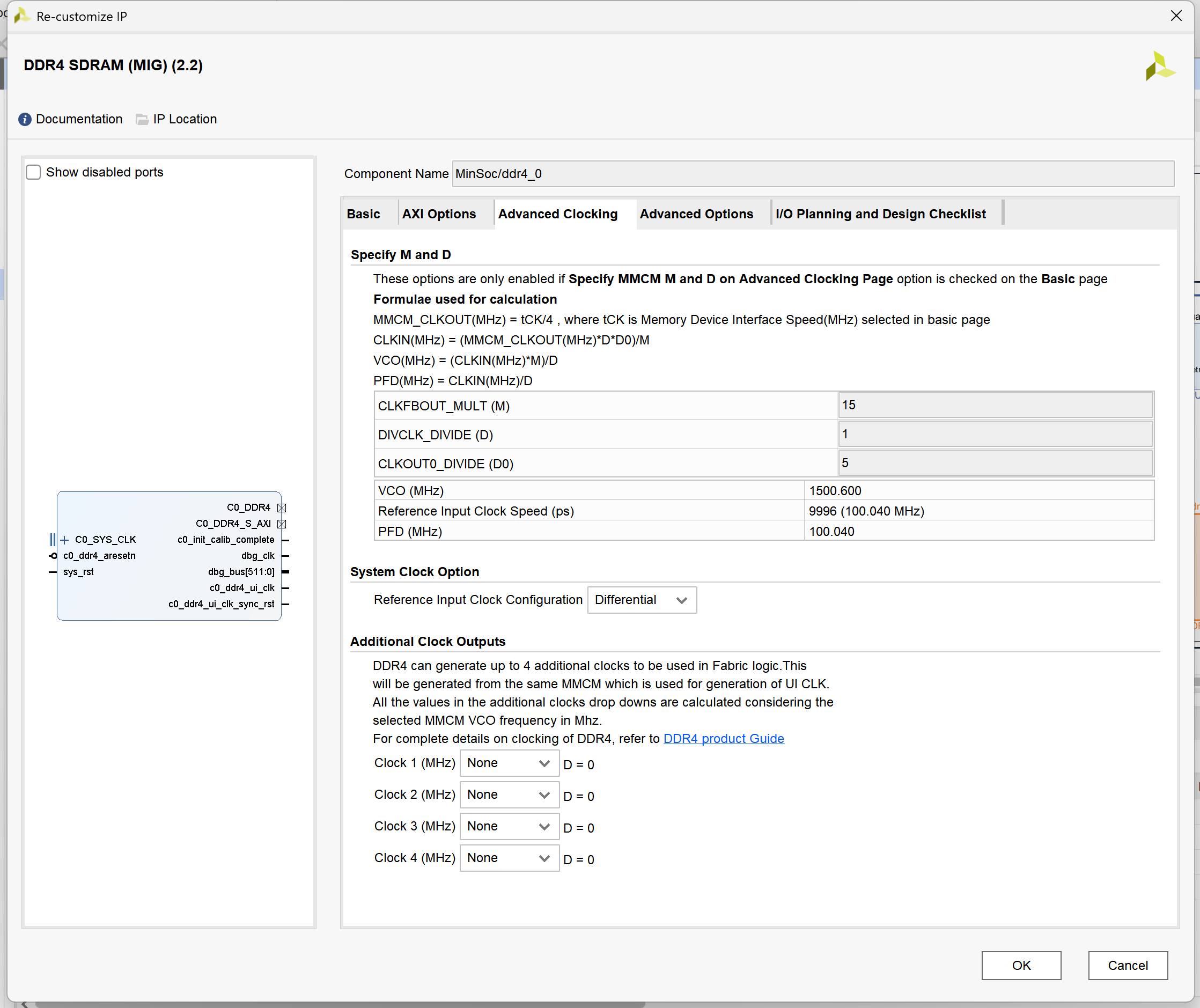

下一页Advanced Clocking可以例化IP提供多路不同频率的时钟。

下一页为一些高级设置，这里也给出配置项的说明描述。

Debug Signals for controller (控制器调试信号)

Disable/Enable ：默认选择 Disable。如果勾选 Enable，MIG IP 内部会引出用于调试的额外信号（例如 IDELAY 控制信号、校准状态等），方便在 ILA (集成逻辑分析仪) 中抓取。注意：开启会增加大量的逻辑资源消耗。在调试完成后，建议关闭。

Microblaze MCS ECC option (MicroBlaze MCS ECC 选项)

复选框（未勾选） ：这是针对 MicroBlaze 微控制器系统 (MCS) 的特定选项。如果你使用的是纯 MicroBlaze 软核并且需要 ECC（错误检查和纠正）功能，且 MIG 控制器以 ECC 模式运行，可以勾选此项。普通 SoC 设计通常不勾选。

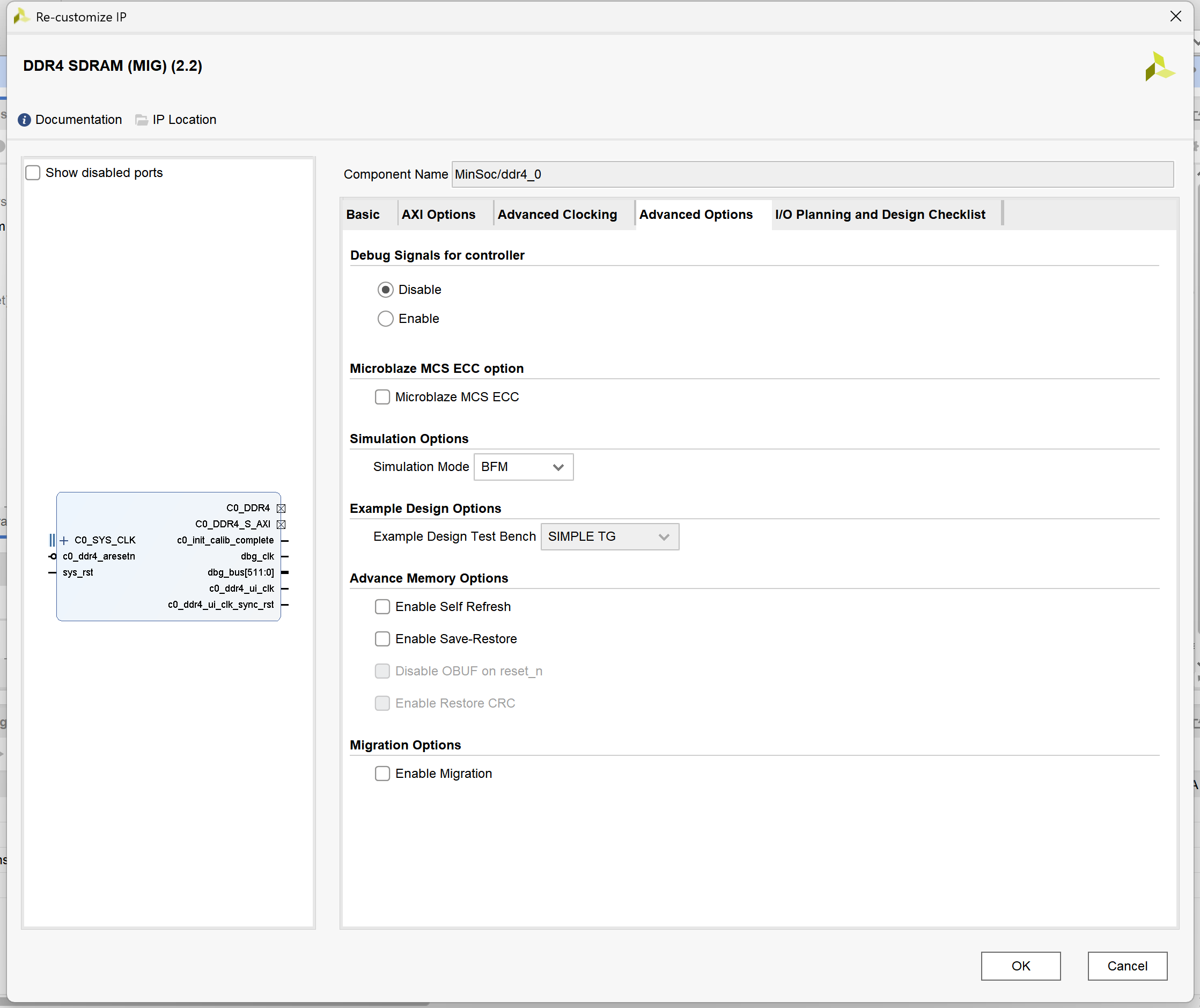

Simulation Options (仿真选项)

Simulation Mode (仿真模式)：
- BFM (Bus Functional Model) ：总线功能模型。这是一种速度极快的仿真方式，它不模拟真实的 DDR 物理层（PHY）时序，而是用数学模型模拟读写。适合用来快速验证你的 SoC 逻辑是否正确，通常比 RTL 级仿真快 10 倍以上。您当前选择的正是 BFM。
- 其他可选模式：RTL（真实底层逻辑仿真，速度慢但最精确）或 SystemVerilog。
Example Design Test Bench (示例设计测试平台)：
- SIMPLE TG (Simple Test Generator)：简单测试生成器。在仿真时，MIG 自带一个示例测试平台，会向内存发出简单的读写指令（如固定的写入数据再读出验证），用于快速验证 DDR 控制器通路是否正常。这也是最常用的仿真测试选项。

Advance Memory Options (高级内存选项)

Enable Self Refresh (开启自刷新) ：勾选后，DDR4 在闲置时会自动进入低功耗的自刷新状态。用于降低系统功耗。如果系统对功耗不敏感，或者在初始化阶段有特殊要求，建议不勾选。
Enable Save-Restore (开启保存恢复)：允许在系统复位（如按复位键）时，将 DDR4 内部的寄存器状态保存下来，并在复位结束后恢复。常用于软核（如 MicroBlaze）热复位时不想丢失内存状态的设计。
Disable OBLUF on reset_n (复位时禁用输出缓冲器锁存功能) ：DDR4 有防止输出缓冲器在复位信号无效前意外锁存的功能。勾选此项会使 MIG 控制器在复位拉低期间强制关闭 OBLUF（Output Buffer Latch-Up Feature）。通常用于解决某些特定板卡在复位时由于 I/O 电平冲突导致的不稳定问题。一般保持默认（不勾选）。
Enable Restore CRC (开启恢复 CRC) ：开启 CRC 校验的自动纠错与恢复机制。这能增强数据在传输过程中的安全性，能检测并处理部分传输错误，但同时会增加额外的延迟和逻辑资源。

Migration Options (迁移选项)

Enable Migration (开启迁移) ：如果勾选此项，MIG 会生成兼容不同密度、不同速度等级 DDR4 颗粒的配置参数。这样当你未来想将板子上的 DDR4 芯片更换为更大容量或不同品牌的芯片时，不需要重新生成 IP 核，只需要修改部分参数即可。如果你确定未来的量产或改版不会更换 DDR 芯片，建议不勾选（节省资源）
