摘要 ：在工业高速数据采集、设备状态监测、振动分析、精密测控等场景中，传统纯FPGA采集卡运维拓展弱、纯ARM采集卡实时性差的痛点愈发突出。本文基于Xilinx Zynq 7000异构SoC，推出一套软硬件协同的高精度数据采集卡解决方案，依托PL端FPGA硬实时采集能力+PS端ARM嵌入式处理能力，实现多通道同步高速AD采集、实时数字滤波、本地特征运算、千兆以太网高速传输，完美适配工业振动监测、电力测控、精密设备检测、高速信号采集等场景，兼顾高实时性、高精度与智能化拓展能力。
关键词：Zynq；FPGA数据采集；多通道同步采集；高精度AD采集；工业数据采集；AXI DMA；振动监测
一、方案背景与行业痛点
随着工业物联网、设备预测性维护、精密测控技术的迭代升级，工业数据采集系统对采样同步性、传输实时性、数据精度、边缘处理能力、协议拓展性的要求持续提升。目前主流采集方案存在明显短板，难以适配中高端工业采集场景：
- 分立ARM+FPGA方案：采用双芯片架构，硬件布线复杂、跨芯片传输延迟高、稳定性差，开发调试难度大，不利于设备小型化、国产化落地。
针对以上行业痛点，Zynq异构SoC 成为最优解。其单芯片集成PS（ARM处理器）+PL（FPGA可编程逻辑），无需外部互联，实现采集硬实时、处理智能化、传输高速化、拓展通用化 ，是工业高精度数据采集卡的核心优选平台。
二、Zynq方案核心优势（异构架构核心亮点）
Zynq 7000系列SoC采用软硬件协同设计思路，PS端与PL端各司其职、高效协同，彻底解决传统方案的兼容性与性能瓶颈，核心优势如下：
-
软硬解耦，极致实时：PL端FPGA独立运行采集逻辑，无操作系统调度干扰，实现微秒级同步采集，杜绝数据抖动与丢包；PS端ARM运行Linux系统，负责业务层处理，互不干扰；
-
单芯片高集成度：摒弃双芯片分立架构，片内通过AXI总线高速交互数据，传输延迟极低，硬件结构精简，设备体积更小、稳定性更高；
-
高速数据传输架构：依托AXI DMA IP核实现PL与PS之间的批量数据高速搬运，无需CPU干预，大幅提升大数据量采集传输效率；
-
算力分层适配：PL端负责硬件级采集、滤波、触发、FFT运算；PS端负责数据缓存、协议解析、边缘计算、日志存储、上位机交互，算力分工精准；
-
极强拓展通用性：原生支持千兆以太网、USB、UART、SPI、I2C等接口，可适配Modbus、TCP/IP、LwIP等各类工业协议，适配多场景设备对接需求。

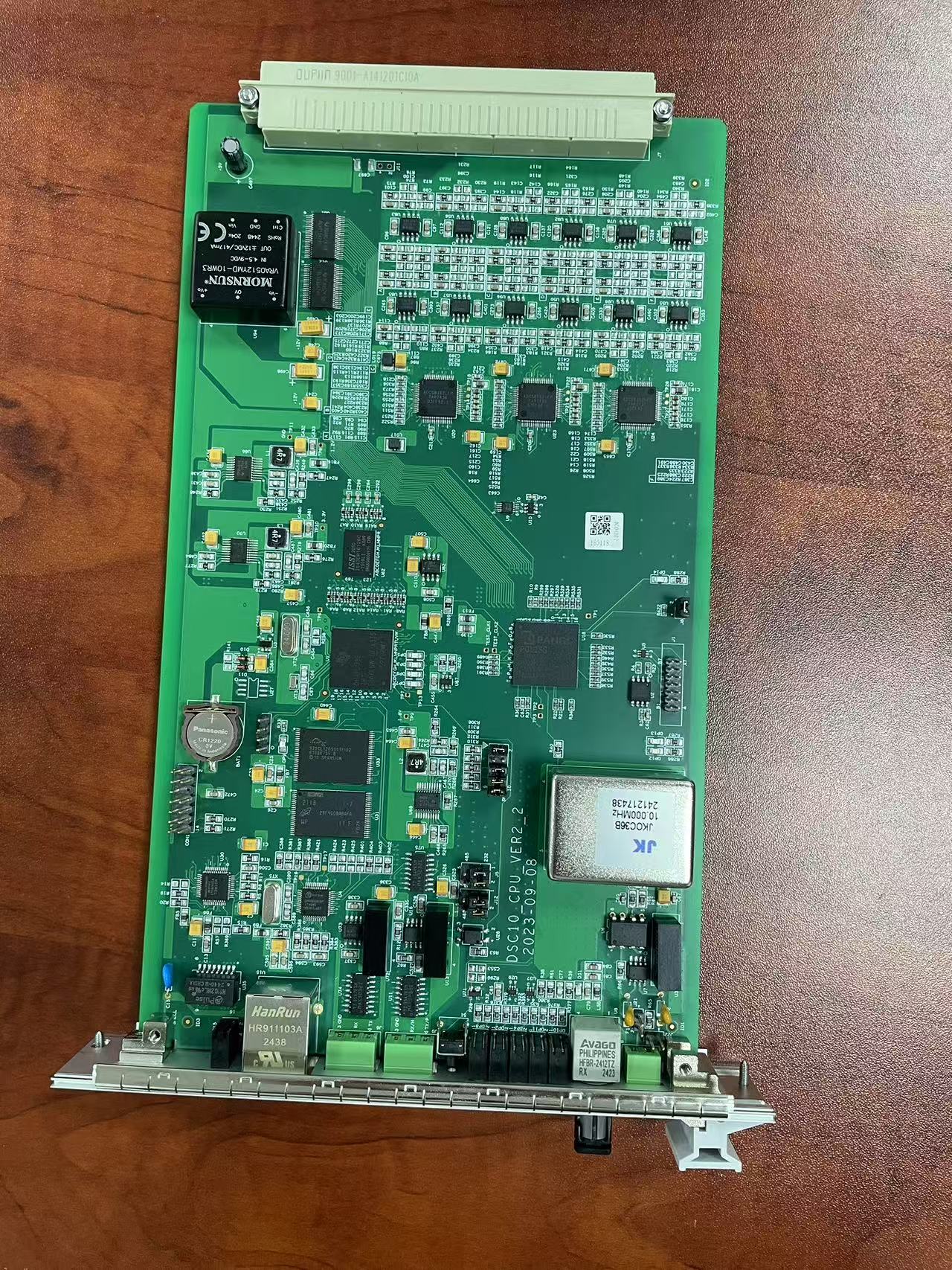

三、整体系统架构设计
本采集卡整体分为PL可编程逻辑层 、PS处理器业务层 、外围信号调理层三层架构，从底层信号采集到上层数据应用全链路闭环，架构清晰、层级解耦。
3.1 外围信号调理层
作为采集前端，负责原始信号预处理，适配工业复杂工况，保障采集精度：
-
支持IEPE恒流激励、差分信号输入，适配压电振动传感器、压力传感器、转速传感器等工业常用器件；
-
集成仪表放大、程控增益、高阶模拟抗混叠滤波电路，有效抑制工业现场电磁干扰，过滤高频杂波；
-
搭载高精度工业级ADC（ADS1278/AD7760/ADS8568可选），支持16/24bit高精度采样，多通道同步采集。
3.2 PL FPGA逻辑层（核心采集与预处理）
PL端为系统实时核心，全程硬件逻辑运行，保障采集时序与精度，核心功能模块如下：
-
ADC驱动模块：精准匹配ADC时序逻辑，实现4/8/16路多通道同步采样，时序同步误差≤1μs；
-
数字信号处理模块：硬件实现FIR/IIR数字滤波、峰值检测、RMS有效值计算、峭度分析、FFT频谱变换，实时提取设备故障特征；
-
数据缓存模块：搭建FIFO缓存阵列，缓存高速采集数据流，避免数据溢出丢失；
-
AXI DMA传输模块：通过AXI高速总线，将PL端采集数据批量搬运至PS端内存，全程自动化传输，不占用CPU资源；
-
触发控制模块：支持边沿触发、电平触发、阈值触发，满足异常信号定点采集需求。
3.3 PS ARM业务层（数据处理与应用）
PS端搭载双核Cortex-A9处理器，运行嵌入式Linux系统，负责上层业务逻辑开发，降低开发门槛、提升拓展性：
-
数据解析与存储：接收DMA传输的原始数据，完成数据解码、拼接、校准，支持本地SD卡、EMMC批量存储；
-
网络高速传输：基于LwIP协议栈实现千兆以太网数据传输，支持TCP/UDP协议，可对接上位机、云平台，实现数据实时上传；
-
边缘智能处理：运行轻量化算法，完成设备健康度评估、异常告警、故障趋势预判，实现本地化数据减负；
-
外设协议交互：拓展RS485、CAN、USB等接口，对接PLC、触摸屏、上位机，适配工业物联网场景；
-
系统运维管理：实现设备参数配置、采样率调节、增益校准、日志查询、远程升级等功能。

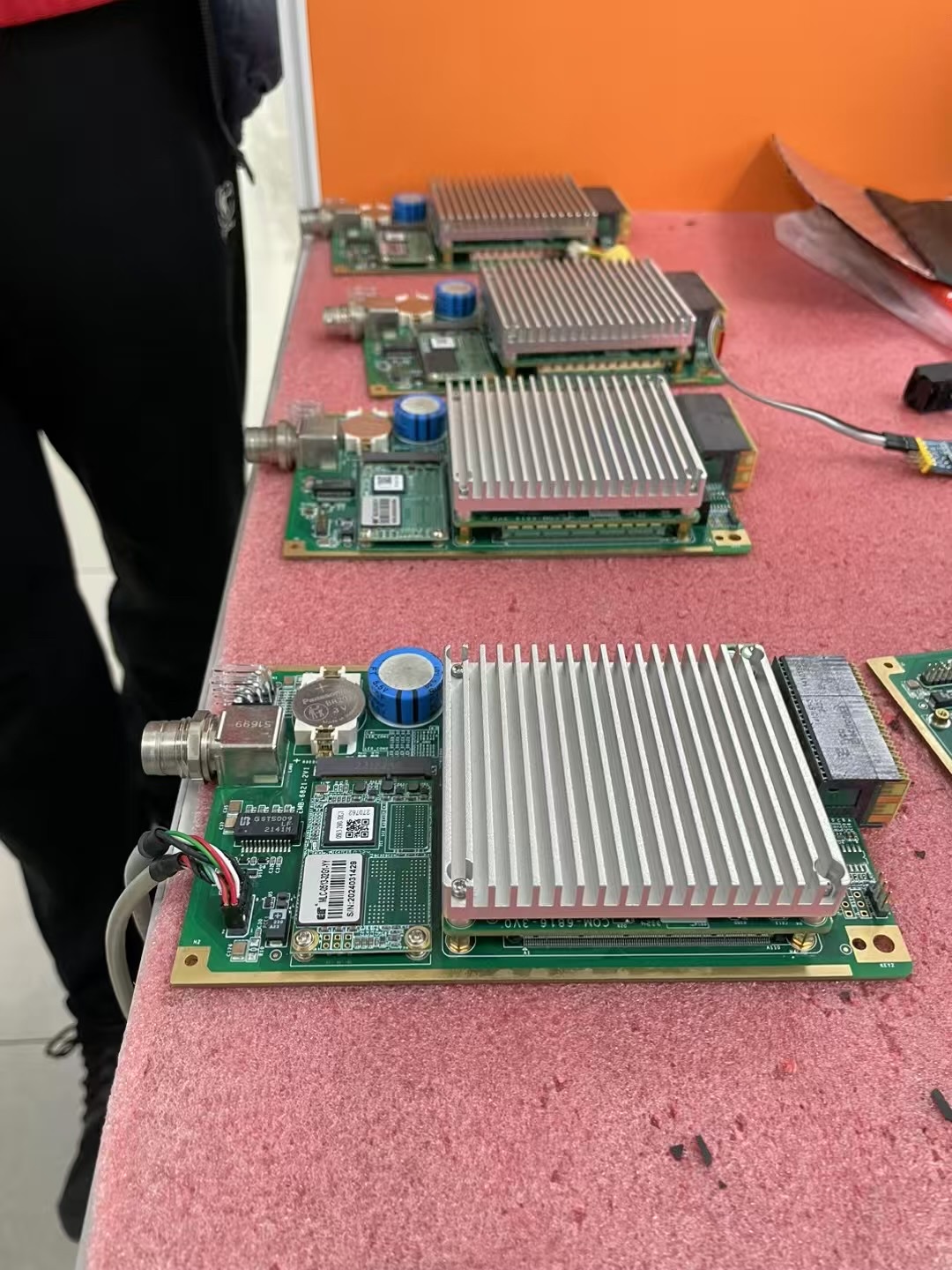

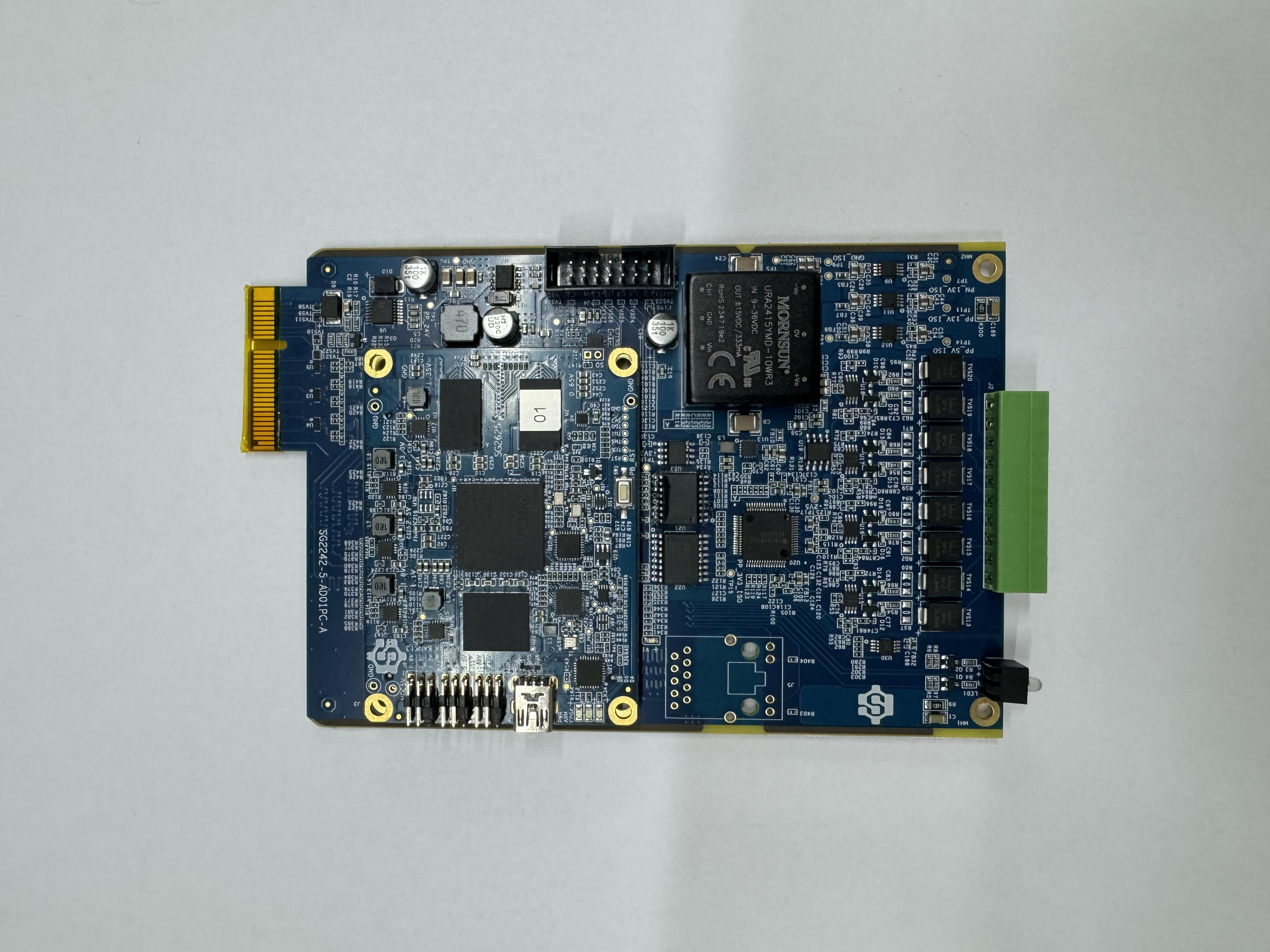

四、核心硬件与技术参数
本方案针对工业高精度、高可靠采集场景深度优化，核心参数适配振动监测、高速信号采集、电力测控等主流场景：
-
主控芯片：Xilinx Zynq 7010/7020/7100（可按需选型，平衡性能与成本）
-
采集精度：支持16bit/24bit高精度ADC，动态范围最高110dB，捕捉微弱故障信号
-
采样性能：单通道最高512kSPS，支持8/16/32路差分同步采集，多卡可级联拓展
-
同步性能：多通道硬件同步采样，时序误差＜1μs，保障频谱分析、相位分析精度
-
传输架构：片内AXI DMA高速传输，千兆以太网实时上传，无数据卡顿、丢包
-
工作工况：工业宽温设计（-40℃~85℃），抗电磁干扰，适配户外、机舱、车间恶劣环境
-
功能配置：支持程控增益、软硬件滤波、多模式触发、本地数据存储、远程参数配置
五、关键技术实现要点
5.1 PL与PS高速数据交互（AXI DMA核心）
本方案摒弃传统寄存器读写的低速交互方式，采用AXI DMA+FIFO架构实现大数据量传输。PL端采集的数据先存入FIFO缓存，再通过AXI DMA IP核自动搬运至PS端内存，全程无需ARM CPU干预，大幅降低系统资源占用，有效解决高速采样下的数据传输瓶颈，保障数据流连续不中断。
5.2 多通道同步采集时序优化
工业振动、相位检测场景对多通道时序一致性要求极高。方案通过FPGA硬件统一时钟、同步触发逻辑，所有通道共用同一采样时钟与触发信号，彻底规避软件采集的时序偏移问题，保证多路数据相位精准、时序对齐，为后续频谱分析、故障溯源提供可靠数据支撑。
5.3 软硬件协同降噪设计
针对工业现场强干扰问题，采用"模拟滤波+数字滤波"双层降噪方案：前端硬件滤除高频干扰杂波，PL端FPGA硬件实现多级数字滤波，无需软件运算，降噪效率高、延迟低，最大程度保留原始有效信号，提升采集信噪比。
六、典型应用场景
6.1 工业设备振动监测
适配电机、风机、水泵、齿轮箱等旋转设备，多路同步采集振动信号，硬件实时计算频谱、峰值、峭度等特征，实现轴承磨损、齿轮点蚀、轴系偏移等早期故障预判，助力设备预测性维护。
6.2 风电、电力设备监测
应用于风电机舱、配电柜、变压器等设备，采集振动、电压、电流等多维度信号，宽温抗干扰设计适配户外恶劣工况，实现电力设备状态在线监测与数据远程上传。
6.3 高速精密信号采集
适配实验室精密测控、工业自动化检测、传感器标定等场景，依托高采样率、高精度、高同步性优势，满足高频、微弱信号的精准采集需求。
6.4 嵌入式边缘数据终端
单卡实现采集、运算、传输、存储一体化，无需外接工控设备，可作为轻量化边缘采集终端，适配工业物联网数据采集、分布式测点监测场景。
七、方案对比与核心价值
| 对比维度 | 纯ARM采集方案 | 纯FPGA采集方案 | Zynq异构采集方案 |
|---|---|---|---|
| 实时性 | 差，存在系统调度抖动 | 优秀，硬件实时无延迟 | 顶级，PL硬实时+PS稳业务 |
| 智能化拓展 | 强，系统拓展灵活 | 弱，无操作系统，拓展困难 | 极强，兼顾实时性与智能化 |
| 集成度 | 高 | 低，需外接主控 | 超高，单芯片一体化 |
| 开发难度 | 低，软件开发为主 | 高，全逻辑硬件开发 | 适中，软硬件分层开发 |
| 适用场景 | 低速、非精密采集 | 高速、纯采集场景 | 工业高精度智能采集全场景 |
本Zynq采集方案完美融合FPGA硬实时采集与ARM智能化处理优势，解决了传统方案"实时与智能不可兼得"的核心痛点，具备高精密、高同步、高可靠、易拓展、一体化的核心优势，大幅降低工业采集设备的开发成本与硬件体积，适配绝大多数工业智能采集场景。
八、总结与后续开发方向
基于Zynq的异构数据采集卡方案，凭借单芯片软硬件协同架构，实现了高精度同步采集、实时信号处理、高速数据传输、边缘智能分析的全流程闭环，是工业数据采集领域的轻量化、高性能最优方案之一，可广泛应用于工业监测、电力风电、精密测控、物联网采集等场景。
后续可迭代优化方向：
-
移植轻量化AI故障识别模型，实现本地故障自动分类、分级告警；
-
适配OPC UA、MQTT、Modbus TCP等主流工业物联网协议；
-
优化多卡分布式同步机制，支持大型设备多测点集群监测；
-
适配LabVIEW开发环境，降低上位机调试与二次开发难度。
