【BMS-AFE-分压采样电路】

BMS硬件设计：电池电压采样方案总览与电阻分压方案深度拆解

一、引言

在 BMS（电池管理系统）硬件设计中，电池电压采样是最基础也是最核心的功能。SOC 估算、过压/欠压保护、均衡控制，全部依赖准确的电压采样。

提到电压采样，很多人第一反应就是用 AFE 芯片（ADI ADBMS6830、TI BQ79616、中颖 SH367309 等），一颗芯片搞定多路采集。但在实际项目中，并非所有场景都需要 AFE------3~5 串的小电池包，用 AFE 既浪费成本又浪费 PCB 空间。

不使用 AFE 时，电池电压采样主要有 5 种方案：

方案	适用串数	精度	成本	隔离	典型应用
电阻分压 + ADC	3~5串	中	极低	无	小电池包、电动工具
模拟开关 + 分压 + ADC	5~16串	中	中	差	中等电池包
飞电容（Flying Capacitor）	任意串数	中高	中	天然隔离	储能/动力 BMS
隔离放大器 + ADC	少量通道	高	高	好	总压/电流测量
差分 ADC + 电平转换	任意	高	极高	好	实验室/特殊场景

本系列文章将逐一拆解这 5 种方案。作为系列第一篇，本文先从最简单、最基础的「电阻分压 + ADC」方案讲起，把原理、计算、误差、仿真、PCB 设计全部讲透。

二、电阻分压方案原理

2.1 基本原理

电阻分压是最经典的电压测量方法，利用两个串联电阻对被测电压进行比例衰减，将高压降到 ADC 可测量的范围内。

根据欧姆定律，输出电压与输入电压的关系为：

V_adc = V_cell × R2 / (R1 + R2)

其中：

• V_cell：电芯电压（被测电压）
• R1：上分压电阻（接电芯正极）
• R2：下分压电阻（接 GND）
• V_adc：ADC 输入端电压（分压后的电压）

分压比 k = R2 / (R1 + R2)，只要 k < 1，就能把任意高压降到 ADC 量程内。

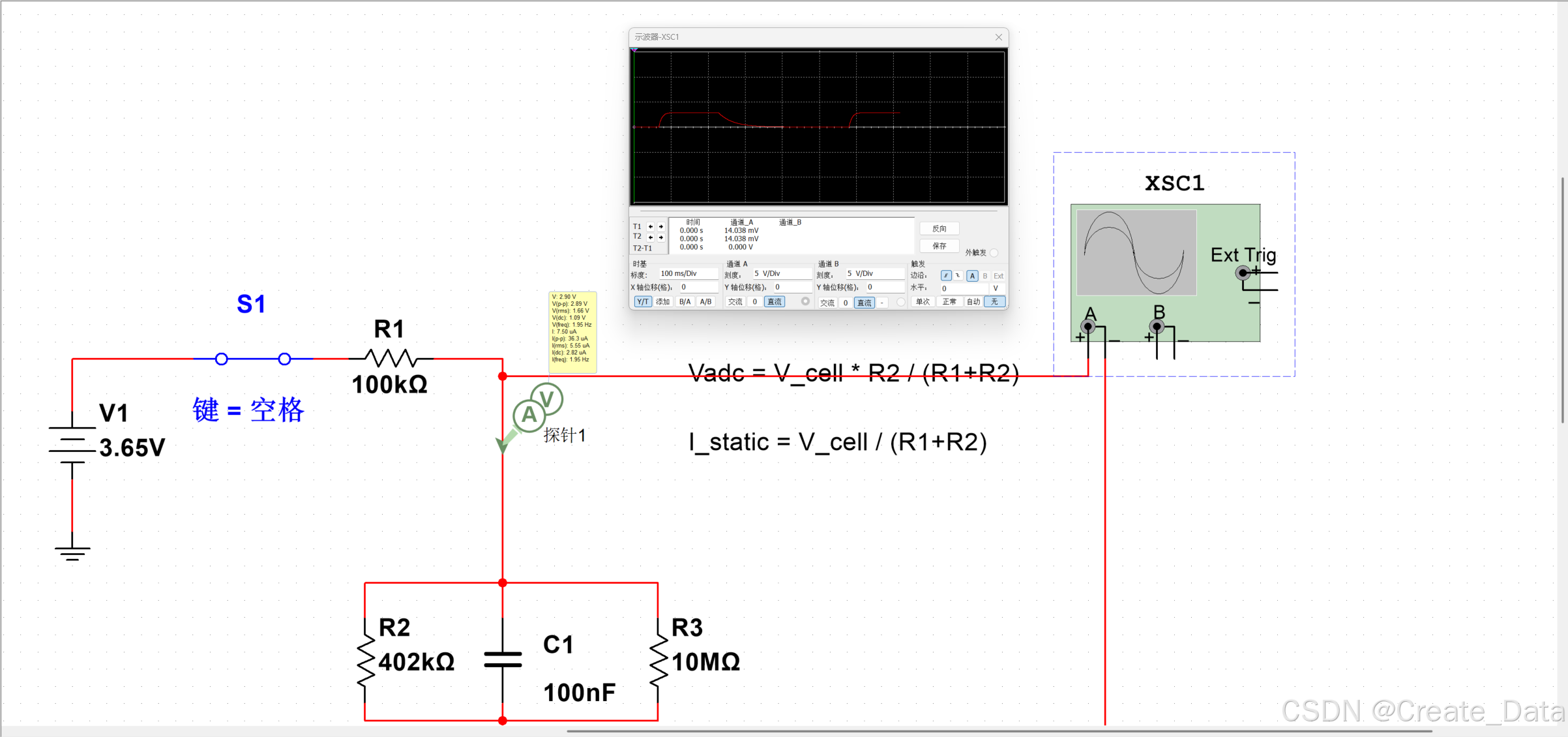

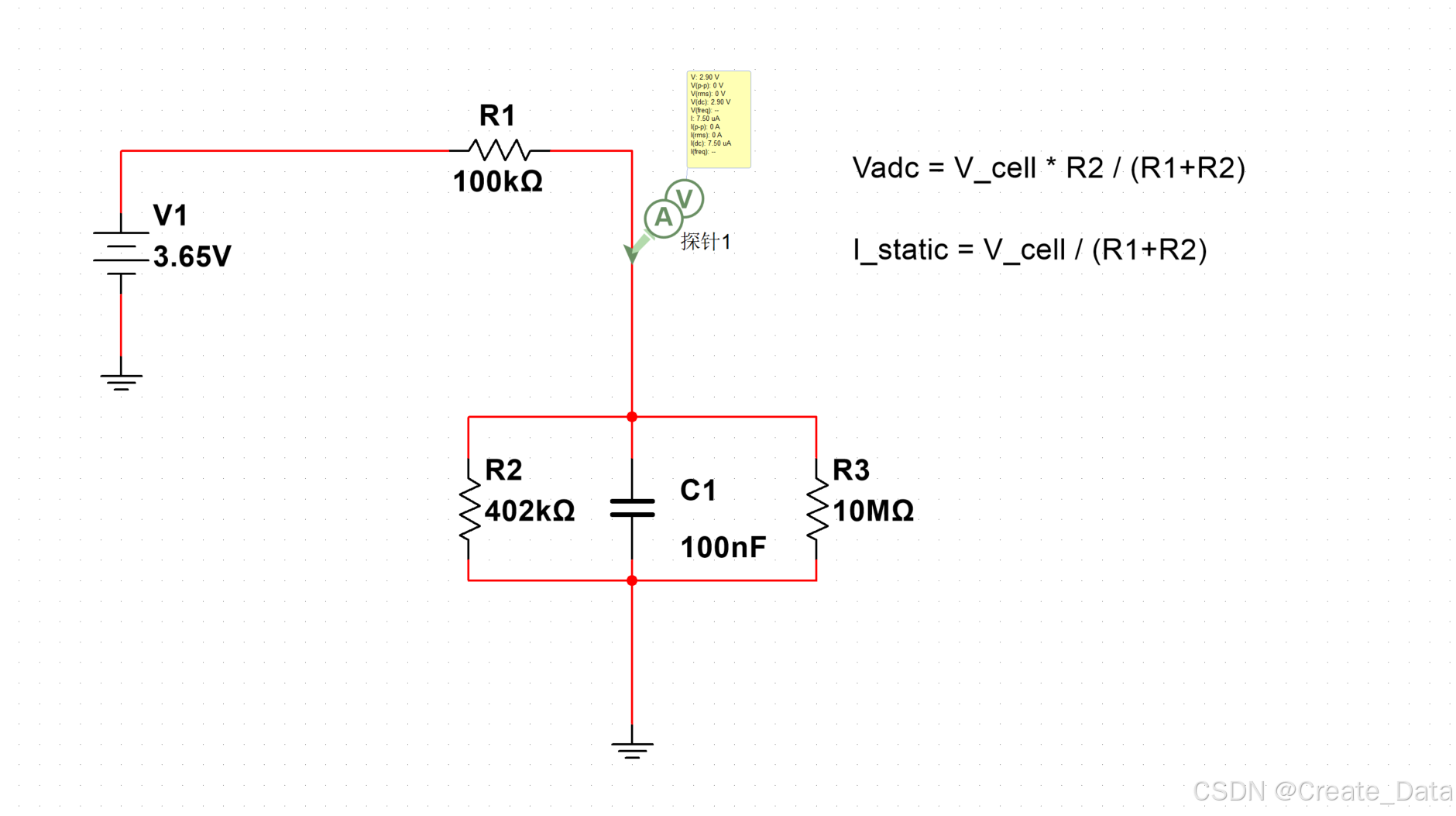

2.2 电路拓扑

完整电路如下：

                              ┌──────────────┐
   电芯+ ──────────── R1 ────┤   MCU_ADC    │
   (V_cell)        100kΩ    │  (节点 adc_in)│
                              └──────┬───────┘
                                     │
                         ┌───────────┼───────────┐
                         │           │           │
                         R2          C1          Rload
                        402kΩ       100nF       10MΩ
                         │           │           │
                         └───────────┴───────────┘
                                     │
                                    GND

各元件作用：

元件	参数	作用
R1	100kΩ	上分压电阻，与 R2 组成分压器
R2	402kΩ	下分压电阻，决定分压比
C1	100nF	滤波电容，与等效电阻组成 RC 低通滤波器，抑制噪声
Rload	10MΩ	模拟 MCU ADC 的输入阻抗，实际电路中就是 ADC 引脚的输入阻抗

---

三、参数设计详解（以磷酸铁锂电芯为例）

3.1 设计输入

参数	取值	说明
电芯类型	磷酸铁锂（LiFePO4）	标称 3.2V
电芯电压范围	2.5V ~ 3.65V	过放阈值 2.5V，满充阈值 3.65V
MCU ADC 参考电压	3.3V	STM32 典型值，ADC 量程 0~3.3V
ADC 分辨率	12 位	STM32 内置 ADC 典型分辨率
目标采样精度	±5mV	BMS 电压采样的典型要求

3.2 分压比计算

设计原则：电芯满充电压（最大值）经过分压后，必须小于 ADC 参考电压，并留一定余量。

V_adc_max = V_cell_max × k < V_ref
3.65V × k < 3.3V
k < 3.3 / 3.65 = 0.904

取分压比 k = 0.8，留 10% 余量：

V_adc_max = 3.65V × 0.8 = 2.92V < 3.3V ✓

3.3 电阻取值

由 k = R2 / (R1 + R2) = 0.8，得 R1 : R2 = 1 : 4。

选择标准精密电阻值：

• R1 = 100kΩ（E96 系列标准值）
• R2 = 402kΩ（E96 系列标准值，最接近 400kΩ）

验证分压比：

k = 402 / (100 + 402) = 402 / 502 = 0.800797 ≈ 0.8008 ✓

3.4 各状态下的 ADC 输入电压

电芯状态	V_cell	V_adc = V_cell × 0.8008
过放阈值	2.50V	2.002V
标称电压	3.20V	2.563V
满充阈值	3.65V	2.923V

全部在 0~3.3V 量程内，且最大值 2.923V 距离 3.3V 还有 0.377V 余量，防止电阻误差和温漂导致溢出。

---

四、电路特性深度分析

4.1 静态功耗分析

分压电阻一直接在电芯上，会持续消耗电流。这是电阻分压方案的一个重要考量------长期存放时，分压电流会慢慢耗尽电池。

I_static = V_cell / (R1 + R2) = 3.2V / 502kΩ ≈ 6.37μA

单路静态电流仅 6.37μA，非常小。

多串电池的总静态电流：

串数	总静态电流	每天耗电量	每年耗电量
3串	19.1μA	0.46mAh	168mAh
5串	31.9μA	0.77mAh	280mAh
16串	102μA	2.45mAh	894mAh

对于 3~5 串的小电池包（容量通常 2~10Ah），每年自放电几百 mAh，影响可以忽略。但如果是 16 串以上的大电池包，且长期存放，就需要考虑用 MOS 管开关控制分压电路的供电，采样时才接通，平时断开。

进阶设计：在 R1 上端串联一个 PMOS，由 MCU GPIO 控制。需要采样时打开 MOS，分压电路工作；采样完成后关闭 MOS，静态电流降到 nA 级。

4.2 RC 滤波特性分析

C1 与 R1、R2、Rload 的并联等效电阻组成 RC 低通滤波器。

等效电阻计算：

R_eq = R1 // R2 // Rload
     = 100k // 402k // 10M
     = 80.1k // 10M
     ≈ 79.4kΩ

时间常数：

τ = R_eq × C1 = 79.4kΩ × 100nF = 7.94ms

建立时间（达到终值 99.3% 需要 5τ）：

t_settle = 5 × τ = 5 × 7.94ms = 39.7ms ≈ 40ms

截止频率（-3dB）：

f_c = 1 / (2π × τ) = 1 / (2π × 7.94ms) ≈ 20Hz

这意味着：

• 上电后需要等待约 40ms，电压才能稳定到终值的 99.3%
• 滤波器可以抑制 20Hz 以上的噪声，对开关电源纹波、高频干扰有很好的抑制效果
• BMS 通常 100ms 采样一次，40ms 建立时间完全够用

4.3 ADC 输入阻抗的影响

很多人忽略了一个问题：MCU ADC 的输入阻抗不是无穷大，它会与分压电阻并联，改变实际分压比，引入误差。

以 STM32 ADC 为例，输入阻抗典型值为 10MΩ~100MΩ（取决于采样时间和 ADC 结构）。

考虑 ADC 输入阻抗后的实际分压比：

R2_eff = R2 // Rload = 402k // 10M = 386.5kΩ

k_eff = R2_eff / (R1 + R2_eff) = 386.5 / (100 + 386.5) = 0.7945

与理想分压比 0.8008 相比，偏差为：

偏差 = (0.8008 - 0.7945) / 0.8008 × 100% = 0.79%

对于 3.2V 电芯，ADC 输入电压的偏差为：

ΔV = 3.2V × (0.8008 - 0.7945) = 3.2V × 0.0063 = 20.2mV

20mV 的偏差！ 这已经远超 BMS ±5mV 的精度要求。

ADC 输入阻抗	实际分压比	与理想值偏差	3.2V 时电压偏差
1MΩ	0.7458	6.87%	176mV
10MΩ	0.7945	0.79%	20mV
100MΩ	0.7952	0.70%	18mV
无穷大（理想）	0.8008	0%	0mV

解决方案：

1. 软件校准：在生产时用标准电压源校准，把 ADC 输入阻抗的影响算进校准系数里（最常用）
2. 增大分压电阻阻值：让 R2 远小于 ADC 输入阻抗，降低并联影响。但电阻太大会增加噪声和建立时间
3. 加电压跟随器（运放缓冲）：在分压输出和 ADC 之间加一个运放电压跟随器，运放输入阻抗高达 10^12Ω，几乎不影响分压比。但增加了成本和复杂度
4. 选择高输入阻抗的 ADC：部分 MCU 的 ADC 输入阻抗较高，或配置长采样时间降低等效输入阻抗影响

工程经验：实际项目中，几乎都会做软件校准。电阻精度、温漂、ADC 输入阻抗、参考电压误差，全部通过两点或多点校准补偿掉。

---

五、误差分析与精度预算

BMS 电压采样要求通常为 ±5mV（全温区）。我们来分析电阻分压方案的误差来源，看能不能满足要求。

5.1 误差来源清单

误差来源	典型值	对 3.2V 电芯的电压误差
电阻初始精度（0.1%）	±0.1%	±3.2mV
电阻温度漂移（25ppm/℃）	±25ppm/℃ × 60℃ = ±0.15%	±4.8mV
ADC 量化误差（12位，3.3V）	±0.5 LSB = ±0.4mV	±0.4mV
ADC 参考电压误差（±1%）	±1%	±25.6mV（分压后 ±20.5mV）
ADC 输入阻抗影响	~0.7%	±20mV
噪声（经 RC 滤波后）	~1mV	±1mV

5.2 未校准时的总误差

按最坏情况（所有误差同向叠加）：

总误差 ≈ 3.2 + 4.8 + 0.4 + 20.5 + 20 + 1 = 49.9mV

接近 50mV，完全不满足 ±5mV 要求。

按均方根（RSS，更符合实际概率分布）：

总误差 ≈ √(3.2² + 4.8² + 0.4² + 20.5² + 20² + 1²) ≈ 29mV

仍然不满足。

5.3 校准后的误差

两点校准（在 2.5V 和 3.65V 用标准源校准，修正增益和偏移）可以消除：

• 电阻初始精度误差
• ADC 参考电压误差
• ADC 输入阻抗影响
• ADC 量化误差中的偏移部分

校准后剩余的主要误差：

误差来源	校准后误差
电阻温度漂移（25ppm/℃，全温区60℃）	±4.8mV
ADC 参考电压温漂（典型 50ppm/℃）	分压后 ±7.7mV
噪声	±1mV
校准源精度（0.05%）	±1.3mV

校准后总误差（RSS）：

√(4.8² + 7.7² + 1² + 1.3²) ≈ 9.2mV

如果使用低温漂电阻 （10ppm/℃）和高精度参考源（0.1%，10ppm/℃），可以进一步降到：

√(1.9² + 1.5² + 1² + 1.3²) ≈ 2.9mV < 5mV ✓

5.4 精度结论

条件	全温区精度	是否满足 ±5mV
普通电阻（0.1%，25ppm）+ 普通参考源 + 未校准	~50mV	❌
普通电阻 + 普通参考源 + 两点校准	~9mV	❌
低温漂电阻（10ppm）+ 高精度参考源 + 两点校准	~3mV	✅
0.05% 电阻 + 恒温环境 + 多点校准	~1mV	✅✅

工程建议：电阻分压方案要做到 ±5mV 以内，必须做软件校准，且建议使用 10ppm/℃ 以下的低温漂电阻。如果只要求室温精度，普通 0.1% 电阻 + 校准就足够了。

【图片位置4：误差来源饼图或瀑布图，直观展示各误差项占比】

---

六、共模电压问题：为什么只能用于 3~5 串？

这是电阻分压方案最根本的限制，必须理解清楚。

6.1 问题描述

在串联电池组中，每节电芯的电压是相对于它自己的负极的，但 MCU ADC 的测量是相对于系统 GND 的。

以 4 串电池为例：

电芯4+ ──── 12.8V (相对于GND)
电芯4- ──── 9.6V  (电芯3+)
电芯3- ──── 6.4V  (电芯2+)
电芯2- ──── 3.2V  (电芯1+)
电芯1- ──── 0V    (GND)

如果直接对每节电芯做分压然后接 MCU ADC：

电芯	电芯电压	负极对地电压	正极对地电压	分压后 ADC 输入
电芯1	3.2V	0V	3.2V	2.56V ✓
电芯2	3.2V	3.2V	6.4V	5.12V ❌（超过3.3V量程）
电芯3	3.2V	6.4V	9.6V	7.68V ❌
电芯4	3.2V	9.6V	12.8V	10.24V ❌

电芯 2/3/4 的正极对地电压已经超过 ADC 量程，甚至超过 MCU 引脚的耐压（通常 3.3V 或 5V），直接接会烧掉 MCU。

6.2 为什么 3~5 串可以用？

严格来说，即使是 3~5 串，也不能每节都直接用电阻分压接 MCU ADC（除了最下面那节）。

3~5 串能用电阻分压方案，通常是以下几种情况：

1. 只测总压：对整个电池组的总电压做分压，而不是测每一节。总压 5 串 = 16V，分压后 12.8V，仍然超过 3.3V......需要更大的分压比。实际上 5 串总压 18.25V（满充），分压比 0.18 才能降到 3.3V 以内，精度损失大
2. 电池包有独立的测量电路：每节电池的分压电路有自己的"地"（即该节电池的负极），通过隔离通信把数据传到 MCU。这已经不是纯电阻分压方案了，而是"电阻分压 + 隔离通信"
3. 低端电芯（第1节）：最下面那节电池的负极就是系统 GND，可以直接用电阻分压

结论 ：纯电阻分压方案，严格来说只能直接测量负极接 GND 的那一节电池。对于多串电池，需要配合隔离、电平转换、模拟开关等其他技术，那就不是"纯电阻分压"了。

这也是为什么 AFE 芯片和飞电容方案重要------它们天然解决了共模电压问题。

【图片位置5：多串电池共模电压示意图，标注每节电芯正负极的对地电压】

---

七、实际应用中的完整电路

纯电阻分压太简单，实际产品中会增加保护和滤波元件，形成完整的采样电路。

7.1 带 TVS 保护和二级滤波的完整电路

   电芯+ ─── R1(100k) ───┬─── Rf(1k) ───┬─── MCU_ADC
                           │               │
                          TVS             C1(100n)
                         (SMAJ5.0A)       │
                           │               │
   电芯- ──────────────────┴───────────────┴─── GND

新增元件说明：

元件	参数	作用
TVS（SMAJ5.0A）	5V 单向，击穿电压 6.4V	ESD 和浪涌保护，防止静电或瞬态高压打坏 MCU ADC 引脚
Rf（1kΩ）	1kΩ，0.1%	二级滤波电阻，与 C1 组成 RC 滤波；同时限制 TVS 导通时的电流，保护 R1
C1（100nF）	100nF，C0G	滤波电容，与 Rf 和 R2 的并联电阻组成低通滤波器

7.2 带 MOS 管开关的低功耗电路

如果对静态功耗要求高（比如电池包长期存放），可以用 PMOS 控制分压电路的供电：

   电芯+ ──── PMOS(SI2301) ──── R1(100k) ────┬──── MCU_ADC
              │                                   │
             GPIO                                R2(402k)
            (控制MOS)                              │
                                                   └──── GND

• 采样时：GPIO 输出低电平 → PMOS 导通 → 分压电路工作
• 采样完成后：GPIO 输出高电平 → PMOS 断开 → 静态电流降到 nA 级
• 注意：PMOS 导通电阻（几十 mΩ）与 R1 串联，引入的误差可以忽略，但需要在软件中等待 MOS 导通稳定后再采样

7.3 多节电池的差分测量（进阶）

如果一定要用电阻分压测多节电池，可以用差分 ADC（如 ADS1115 的差分模式），每节电池的正负极分别接到 ADC 的两个差分输入端。

但差分 ADC 的共模输入范围仍然有限（通常 ±V_ref），高压串联电池的高端电芯共模电压还是会超量程。这种方案最多能测 2~3 串，且需要 ADC 支持宽共模输入。

---

八、LTspice 仿真验证

理论计算完了，用仿真验证一下。以下是可以直接在 LTspice 中运行的网表。

8.1 仿真网表

将以下内容保存为 bms_divider.cir，用 LTspice 打开：

* ============================================================
* BMS 电芯电压分压采样电路仿真
* Battery Cell Voltage Divider Sampling Circuit
* ============================================================

* --- 电芯电压源（标称3.2V，可修改为2.5V/3.65V测试边界）---
Vcell cell+ 0 DC 3.2V

* --- 分压电阻 ---
R1 cell+ adc_in 100k       ; 上分压电阻 100kΩ 0.1%
R2 adc_in 0 402k           ; 下分压电阻 402kΩ 0.1%

* --- 滤波电容 ---
C1 adc_in 0 100n           ; 滤波电容 100nF C0G

* --- MCU ADC 输入阻抗模拟 ---
Rload adc_in 0 10Meg       ; STM32 ADC输入阻抗约10MΩ

* ============================================================
* 仿真指令
* ============================================================

* 1. 直流工作点分析（查看稳态电压和电流）
.op

* 2. 瞬态仿真（观察上电建立过程，0~200ms）
.tran 0 200ms 0 10us

* 3. 电芯电压直流扫描（2.5V~3.65V，验证线性度）
.dc Vcell 2.5 3.65 0.01

.end

8.2 仿真预期结果

1. 直流工作点（.op）：

V(cell+) = 3.2V
V(adc_in) = 2.546V    ← 考虑 ADC 输入阻抗后，实际为 3.2 × 0.7945 = 2.542V
I(R1) = 6.5μA

注意：仿真结果会比理想计算值（2.563V）略低，因为 Rload（10MΩ）与 R2 并联拉低了分压比，这正是我们在 4.3 节分析的 ADC 输入阻抗影响。

2. 瞬态仿真（.tran）：

• t=0 时，C1 电压为 0
• 电压按指数曲线上升，时间常数 τ ≈ 7.9ms
• 约 40ms（5τ）后稳定在 2.546V
• 稳态后有极小的纹波（理想电压源无纹波，实际电路会有）

【图片位置6：LTspice 瞬态仿真结果截图，RC 充电曲线】

3. 直流扫描（.dc Vcell 2.5 3.65 0.01）：

• V(adc_in) 随 V(cell+) 线性变化
• 斜率 = 0.7945（考虑 ADC 输入阻抗后的实际分压比）
• Vcell=2.5V → adc_in=1.986V
• Vcell=3.2V → adc_in=2.542V
• Vcell=3.65V → adc_in=2.900V
• 线性度 R² ≈ 1.0（纯电阻分压，完美线性）

【图片位置7：LTspice 直流扫描结果截图，V_adc vs V_cell 线性关系】

8.3 仿真实操步骤

1. 打开 LTspice，File → New Schematic
2. 按原理图放置元件（电压源、电阻、电容、地）
3. 设置元件参数（R1=100k, R2=402k, C1=100n, Vcell=3.2V, Rload=10Meg）
4. 连接线路
5. 在 adc_in 节点放置电压探针
6. 点击 Run，选择仿真类型（OP / Transient / DC Sweep）
7. 查看波形和数值

---

九、PCB 设计注意事项

电阻分压电路虽然简单，但 PCB 设计不好会引入额外误差和噪声。

9.1 布局要点

1. 分压电阻靠近 ADC 引脚：R2 和 C1 尽量靠近 MCU ADC 引脚，减少走线长度，降低噪声耦合
2. R1 和 R2 垂直放置：两个分压电阻不要平行长距离走线，避免寄生电容耦合
3. C1 紧贴 ADC 引脚：滤波电容的地端直接接 ADC 的模拟地（AVSS），不要走数字地
4. TVS 靠近输入端口：ESD 保护器件放在电芯输入接口处，第一时间泄放浪涌

9.2 接地要点

1. 模拟地与数字地分开：ADC 的参考地（AGND）与 MCU 数字地（DGND）单点连接，通常在 MCU 下方用 0Ω 电阻或磁珠连接
2. 分压电路的地走 AGND：R2、C1 的地端接模拟地，不要接数字地，防止数字开关噪声串入
3. 地平面完整：ADC 下方不要走高速数字信号，保持地平面完整

9.3 走线要点

1. adc_in 信号线短而直：不要绕远路，不要与高频信号（SPI、PWM）平行走
2. 走线宽度：信号线 6~10mil 即可，不需要太宽
3. 避免过孔：adc_in 信号尽量少打过孔，每个过孔会引入寄生电感和电容
4. 远离干扰源：远离开关电源电感、MOS 管、晶振等噪声源

9.4 电阻选型要点

参数	推荐	原因
精度	0.1% 或更高	初始精度直接影响分压比
温漂	10ppm/℃ 或更低	全温区精度的关键
封装	0603 或 0805	0402 太小焊接难，1206 太占空间
材质	薄膜电阻（Thin Film）	厚膜电阻温漂大（±100ppm/℃），薄膜电阻温漂小（±10~25ppm/℃）
耐压	满足电芯最大电压	0603 电阻耐压通常 50V，单节电芯没问题

---

十、方案优缺点总结

10.1 优点

1. 电路极简：两个电阻一个电容，BOM 成本不到 1 毛钱
2. 设计简单：不需要复杂的时序控制、隔离电路、驱动电路
3. 测量速度快：RC 滤波稳定后，ADC 可以实时采样，响应速度 μs 级
4. 线性度好：纯电阻分压，输出与输入完美线性，R²≈1.0
5. 调试容易：用万用表量一下各节点电压就能排查问题
6. 供货稳定：通用电阻电容，不存在芯片缺货问题

10.2 缺点

1. 共模电压限制：只能直接测负极接 GND 的那节电池，多串电池无法直接使用
2. 无隔离：高压电池与 MCU 共地，有安全风险，不适合高压电池包
3. 静态功耗：分压电阻一直接在电池上，长期存放有自放电
4. 精度依赖校准：要做到 ±5mV 必须做软件校准，且需要低温漂电阻
5. 无集成功能：没有均衡驱动、温度采集、过压保护等功能，需要额外电路
6. 占用 ADC 通道：每路需要一个 ADC 通道，MCU ADC 通道数有限

---

十一、适用场景与不适用场景

11.1 适用场景

场景	说明
单节锂电池（3.7V 体系）	手机、充电宝、穿戴设备，最经典应用
3~5 串小电池包（仅测总压）	电动工具、扫地机器人、小型储能，配合总压采样
电池包总压测量	任意串数的总压都可以用大分压比测量，但精度随分压比增大而降低
辅助电压采样	母线电压、辅助电源电压等非关键通道
学习/原型验证	理解电压采样原理的最佳入门方案
成本极度敏感的项目	BOM 成本压到极限的消费类产品

11.2 不适用场景

场景	原因
多串电池的每节单体电压测量	共模电压问题，无法直接测量
高压电池包（>60V）	无隔离，有触电和烧片风险
车规级 BMS	功能安全、隔离、可靠性要求高，必须用 AFE
电网级储能	通道数多、精度要求高、需要隔离，AFE 或飞电容更合适
需要均衡功能的系统	电阻分压方案没有均衡驱动，需要额外加均衡电路

---

十二、总结

电阻分压 + ADC 是电池电压采样的最基础方案 ，原理简单、成本极低、设计容易，但也有根本性限制------共模电压问题决定了它只能用于单节或低压少串电池。

本文从原理、参数设计、电路特性（功耗/滤波/输入阻抗）、误差分析、共模电压问题、实际应用电路、仿真验证、PCB 设计，到优缺点和适用场景，全面拆解了电阻分压方案。

核心要点回顾：

1. 分压比设计要留余量，满充电压分压后不超过 ADC 量程的 90%
2. 电阻选 0.1% 精度、10ppm/℃ 低温漂的薄膜电阻
3. RC 滤波时间常数约 8ms，建立时间约 40ms，100ms 采样周期够用
4. ADC 输入阻抗会引入 ~0.7% 的误差（约 20mV），必须通过软件校准消除
5. 要做到 ±5mV 全温区精度，必须校准 + 低温漂电阻 + 高精度参考源
6. 纯电阻分压只能测负极接 GND 的那节电池，多串电池需要配合隔离或其他方案
7. 静态电流仅 6.4μA/路，3~5 串小电池包长期存放影响可忽略

理解了电阻分压方案的原理和局限，下一篇我们将介绍模拟开关 + 分压方案，看看如何用模拟开关解决共模电压和 ADC 通道不足的问题。

---
