PL功能设计
本篇以一个简单的纯逻辑工程作为案例，穿插介绍一些FPGA逻辑开发的设计思路。先构思一个基础功能：以开发板上的按钮为控制输入，让开发板上的两颗LED灯在每次按下时交替闪烁。
下面对这需求进行拆解：
- 工程以外部的高低电平切换作为信号输入，对应的FPGA引脚约束至开发板外部按钮；
- 逻辑工程内部对输入的数字信号进行处理，识别信号翻转；
- 两颗LED的交替闪烁对应输出信号的0-1翻转，位宽为2的寄存器从0开始持续累加即可实现比特位交替为1；
- 逻辑工程需在识别到的输入信号翻转时，对控制LED引脚的寄存器进行累加操作
完成以上拆解后，其实逻辑的数字部分功能就已经很清晰了。
但是，在做FPGA设计时，如果只考虑数字部分那工作只算做了一半，因为代码里的所有信号，最终都会变为芯片的一根根翻转的信号线，如果不考虑模拟部分的电气属性，往往会埋下很多的隐患。
按键消抖

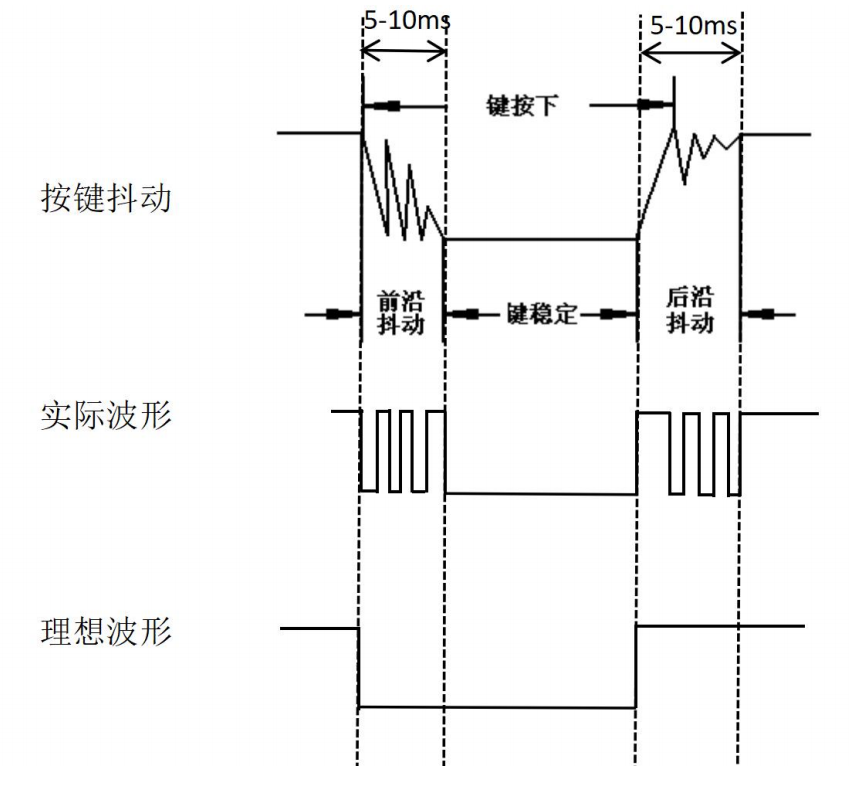

开发板上使用的机械按键是按键的一种，特点是：接触电阻小，按键按下或弹起时有滴答的清脆声。但由于其构造和原理，在按键闭合及断开的瞬间均伴随有一连串的抖动。
按键的机械特性，决定着按键的抖动时间，产生的抖动次数以及间隔时间均是不可预期的，一般抖动时间在5ms~10ms。通常检测到输入信号状态为低电平时表示按键按下，当 FPGA 的晶振频率为 100MHz，即系统时钟 10ns时，以 10ns 的周期去采样信号的状态，由于采样时间远小于按键抖动时间，FPGA 在检测信号状态时会认为按键多次被按下。
这就需要通过消除抖动，以确保按键被按下时只检测到一次低电平，意味着每次在按键闭合或松开期间，跳过这段抖动时间，再检测按键的状态。实际工程中，有很多消抖方案，按键消抖可分为硬件消抖和软件消抖。硬件消抖主要使用 RS 触发器或电容等方法在硬件电路上实现消抖，一般在按键较少时使用。软件消抖可以通过简单的延时实现按键的消抖动，也可以通过状态机的方式完成。 本文重点介绍利用 FPGA 内部来设计消抖，即采取软件消抖。
延时设计

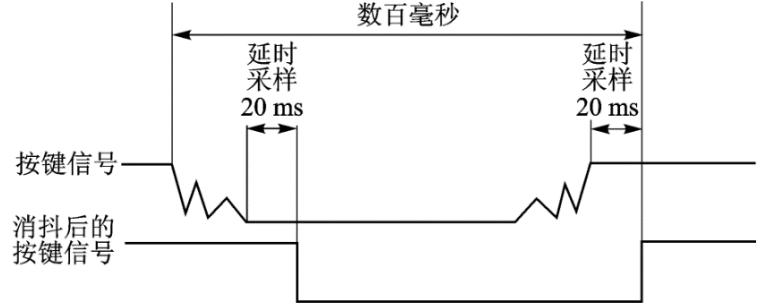

一般机械按键在被按下和释放时，产生的抖动不会超过 20ms，因此可以通过简单的延时来检测，当检测到输入信号为低电平时，开始计时 20ms，计时结束后检测此时按键信号状态，当信号状态为高电平时，表示按键抖动过程，等待下一次低电平到来后再次开始计时检测按键信号状态；当信号为低电平时，表示按键为按下状态，产生一个脉冲，表示按键按下状态。当检测到输入信号为高电平时，开始计时 20ms，计时结束后检测此时按键信号状态，当信号状态为低电平时，表示按键抖动过程，等待下一次高电平到来后再次开始计时检测按键信号状态；当信号为高电平时，产生一个脉冲，表示按键释放状态。
在进行逻辑设计时，代码最好按照功能进行划分，这在复杂的工程下利用解耦定位问题。
这里给出一段按键消抖代码参考
`timescale 1ns / 1ps
//////////////////////////////////////////////////////////////////////////////////
// -------------------------------------------------------------------
// 模块名：debounce
// 功能：按钮输入消抖，含亚稳态同步
// 时钟：100MHz (周期10ns)
// 消抖时间：20ms (计数器计数值 = 20_000_000)
// -------------------------------------------------------------------
module debounce (
input wire clk, // 100MHz 系统时钟
input wire rst_n, // 低电平有效异步复位
input wire btn_in, // 原始按钮输入（高电平有效）
output reg btn_out // 消抖后的稳定输出
);
// -----------------------------------------------------------------
// 参数定义
// -----------------------------------------------------------------
parameter DEBOUNCE_MS = 20; // 消抖时间（毫秒）
localparam CLK_FREQ = 100_000_000; // 时钟频率 100MHz
localparam MAX_CNT = CLK_FREQ / 1000 * DEBOUNCE_MS - 1; // 20ms对应计数值
// 计数器位宽：2^22 = 4,194,304 > 20,000,000，因此22位足够
reg [21:0] cnt;
// 两级同步寄存器，用于亚稳态处理
reg btn_sync1, btn_sync2;
// 同步后的按钮信号（已消除亚稳态）
wire btn_sync = btn_sync2;
// -----------------------------------------------------------------
// 亚稳态处理：两级寄存器同步
// -----------------------------------------------------------------
always @(posedge clk or negedge rst_n) begin
if (!rst_n) begin
btn_sync1 <= 1'b0;
btn_sync2 <= 1'b0;
end else begin
btn_sync1 <= btn_in;
btn_sync2 <= btn_sync1;
end
end
// -----------------------------------------------------------------
// 消抖逻辑：当同步输入与当前输出不一致时启动计数器
// 若输入持续稳定达到消抖时间，则更新输出；否则计数器清零重计
// -----------------------------------------------------------------
always @(posedge clk or negedge rst_n) begin
if (!rst_n) begin
cnt <= 22'd0;
btn_out <= 1'b0; // 复位默认输出低电平
end else begin
// 如果同步输入与当前输出状态不同，说明可能发生按键变化
if (btn_sync != btn_out) begin
// 计数器未满则继续累加
if (cnt < MAX_CNT) begin
cnt <= cnt + 1'b1;
end else begin
// 计数满，确认电平稳定，更新输出
btn_out <= btn_sync;
cnt <= 22'd0; // 复位计数器，为下一次变化做准备
end
end else begin
// 输入与输出一致，说明状态已稳定，计数器清零
cnt <= 22'd0;
end
end
end

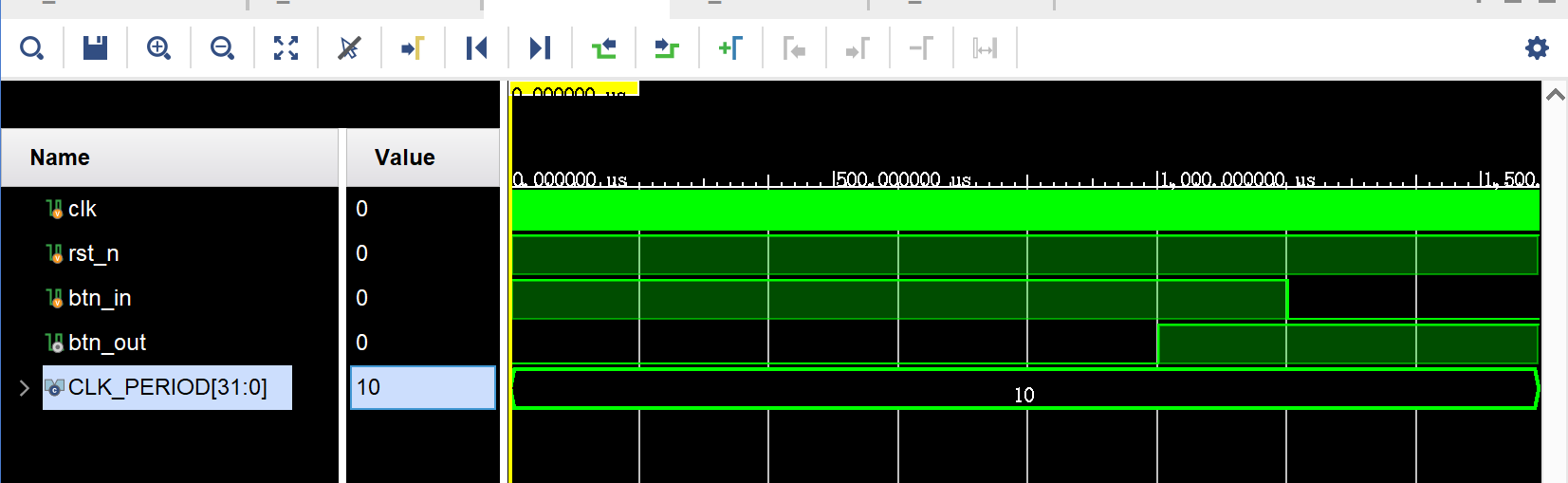

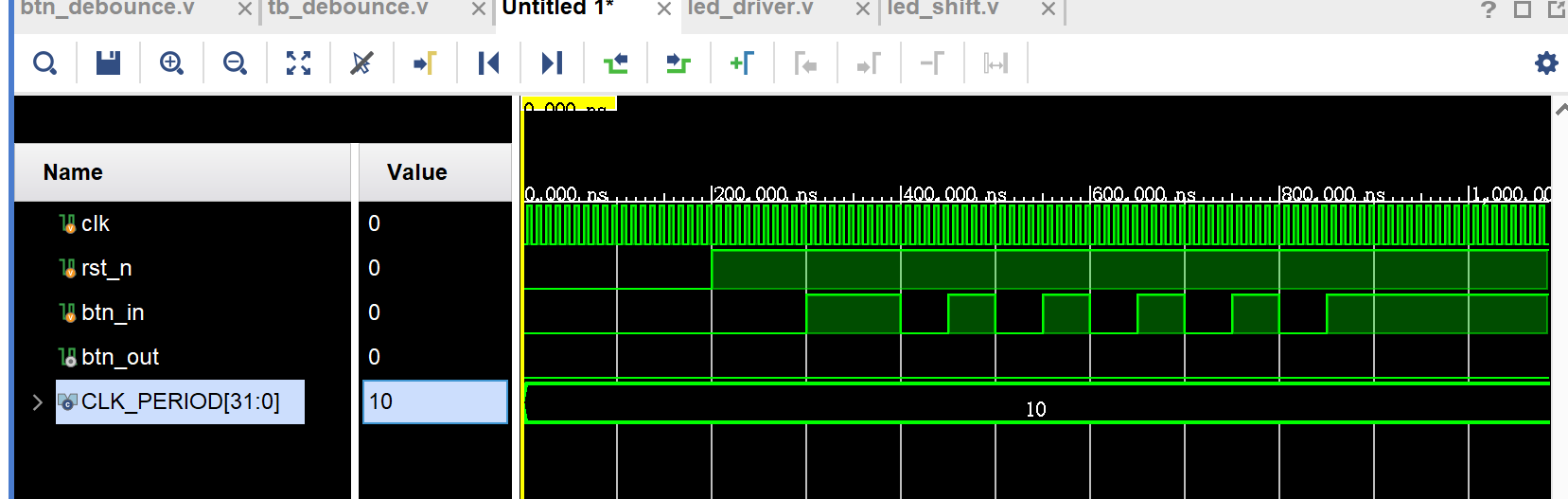

endmodule在上述代码中可以看到，对与外部输入的信号，并不会直接进行处理，而是先采用模块的时钟进行两次打排操作。

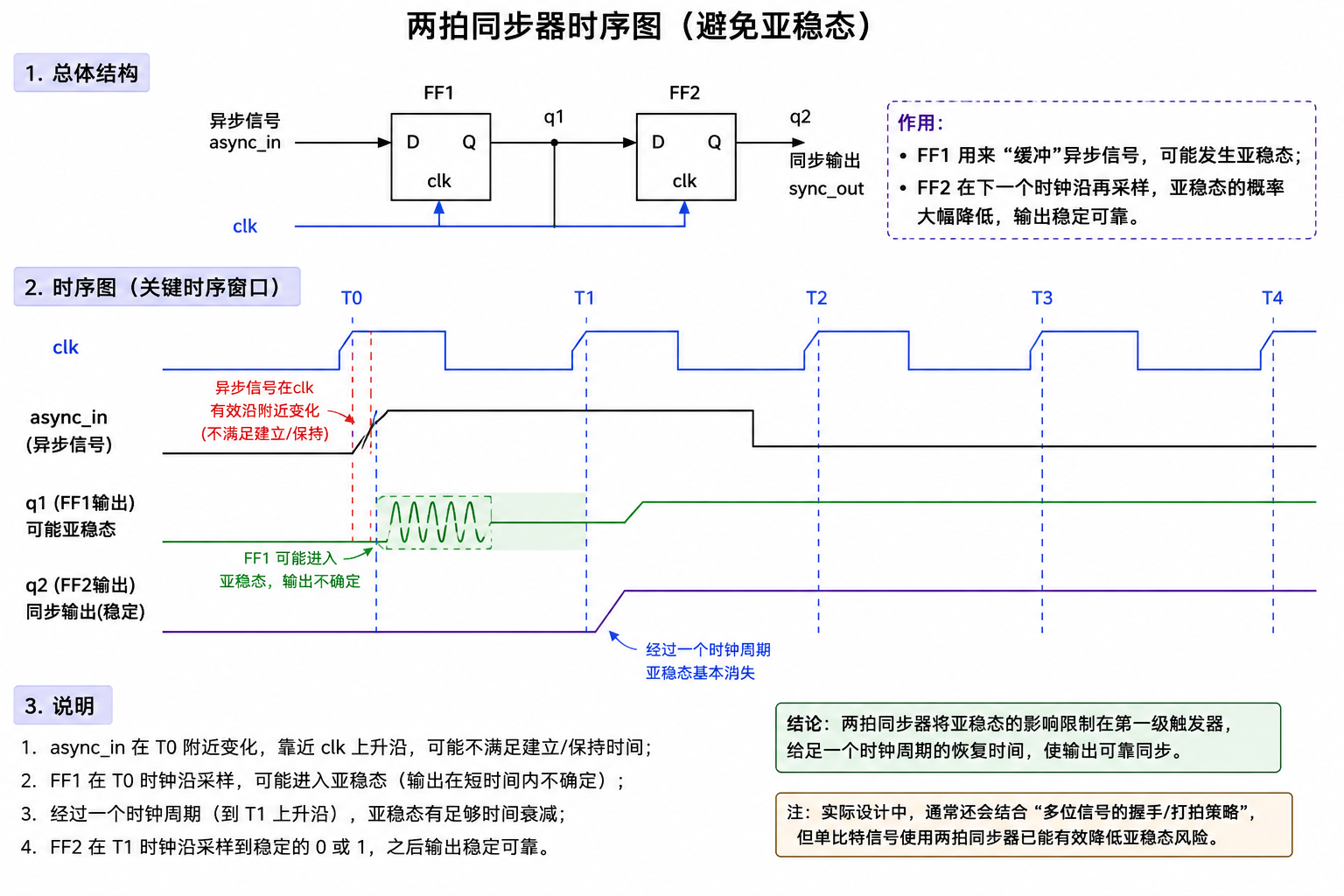

信号亚稳态的处理
外部按钮信号相对于 FPGA 内部 100MHz 时钟是异步 的。它随时可能跳变，极大概率会刚好 落在时钟上升沿的建立时间（Setup Time） 和**保持时间（Hold Time）**窗口内。
当这种"时序违例"发生时，第一级触发器（btn_sync1）的输出端不会 立刻变成稳定的 0 或 1，而是进入一种不确定的中间状态------亚稳态（Metastability）。
-
第一拍（FF1） ：承担"牺牲者"角色。它必定会进入亚稳态，但其输出端的电压会在一个时钟周期内 （通常指
Tmet解析时间）以极大概率趋向于稳定的逻辑电平。 -
第二拍（FF2） ：关键所在。由于第一拍的亚稳态最终会在第二个时钟沿到来之前稳定下来（99.9%以上的情况），第二拍在下一个时钟沿采到的就是一个确定的 0 或 1。
如果不打（直接使用 btn_in）外部信号直接接入内部组合逻辑（如计数器比较器）。一旦亚稳态出现，后续所有组合逻辑的输出都会是"X"（不定态），这会瞬间污染整个内部状态机，导致功能错乱甚至系统"死锁"，这种情况绝对禁止。
如果只打一拍（单级同步），虽然能让信号"同步"，但无法隔离亚稳态。如果第一级进入亚稳态且在下一个时钟沿还未解析完成（虽然概率低，但在高频 100MHz 下并非不可能），那么这个"不定态"会直接透传到第二级的输入，进而传播到后端逻辑。
在 100MHz 及以上频率的工程实践中，单级同步是不安全的，必须使用两级。
时序设计*
借用这延时模块，可以简单看一下逻辑开发的根本------时序设计。
通过延时20ms的时序控制，规避掉按键的抖动区间，而Verilog代码只是描述出这段时序。
状态机设计*
在这里也展开一下状态机的概念。例如上述这种简单的延时处理，依靠 if else语句的判断即可实现，但当系统功能十分复杂的时候，状态机的必要性就体现出来了。

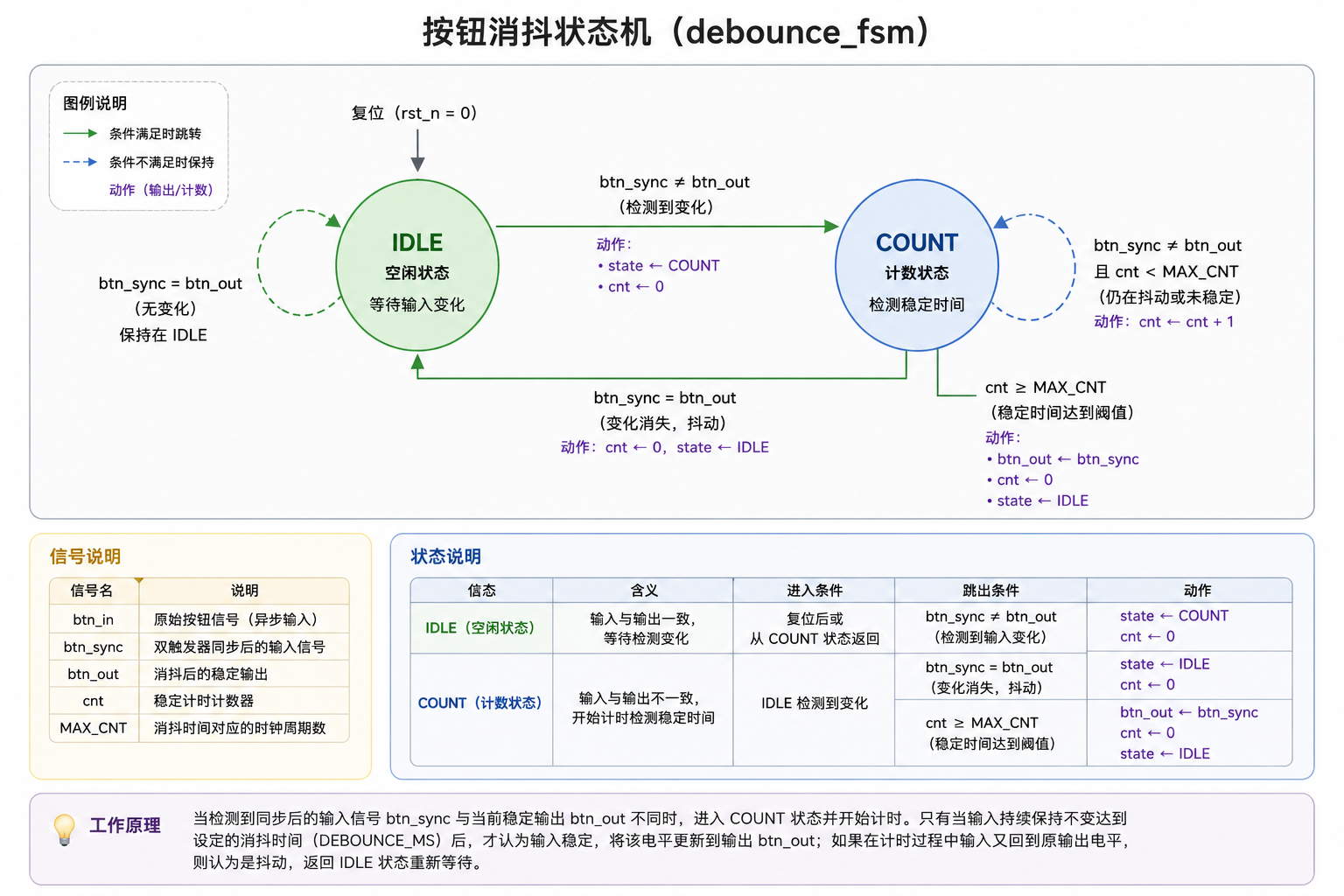

传统的计数器消抖可以显式地建模为有限状态机（FSM），状态更清晰，便于理解和维护。下面给出一个基于两状态 的消抖 FSM 设计，与之前的计数器逻辑功能完全一致。在开始写Verilog代码前，一定要先画好状态机的跳转图，所谓谋定而后动，状态机的跳转图是后续做代码开发的重要依据。
以当前想构建一个消抖状态机为例，先对该状态机进行状态定义划分：
| 状态 | 含义 |
|---|---|
| IDLE | 空闲状态，当前输出 btn_out 已稳定，与同步后的输入 btn_sync 一致 |
| COUNT | 计数状态，检测到输入电平与输出不同，正在累计稳定时长 |
这里指定义了两个状态，不妨衍生一下，再加一些例如 ERR 态进行异常处理也未尝不可。
在定义好了所需的状态后，下一步需要设计明确各状态之间的跳转条件
在定义好所有的状态以及跳转条件后会发现，Verilog只是把设计好的这些描述出来罢了。 FPGA的底层开发逻辑无非归于 时序 和 **状态机。**所有的功能都可以依靠二者组合实现。
附上参考代码：
// -------------------------------------------------------------------
// 模块名：debounce_fsm
// 功能：按钮消抖，采用显式状态机，亚稳态同步同上
// -------------------------------------------------------------------
module debounce_fsm (
input wire clk,
input wire rst_n,
input wire btn_in,
output reg btn_out
);
// -------- 参数定义 ----------
parameter DEBOUNCE_MS = 20;
localparam CLK_FREQ = 100_000_000;
localparam MAX_CNT = CLK_FREQ / 1000 * DEBOUNCE_MS - 1;
// -------- 状态编码 ----------
localparam IDLE = 1'b0;
localparam COUNT = 1'b1;
reg state;
// -------- 信号声明 ----------
reg [21:0] cnt;
reg btn_sync1, btn_sync2;
wire btn_sync = btn_sync2;
// -------- 亚稳态同步 ----------
always @(posedge clk or negedge rst_n) begin
if (!rst_n) begin
btn_sync1 <= 1'b0;
btn_sync2 <= 1'b0;
end else begin
btn_sync1 <= btn_in;
btn_sync2 <= btn_sync1;
end
end
// -------- 状态机与计数器 ----------
always @(posedge clk or negedge rst_n) begin
if (!rst_n) begin
state <= IDLE;
cnt <= 22'd0;
btn_out <= 1'b0;
end else begin
case (state)
IDLE: begin
if (btn_sync != btn_out) begin
state <= COUNT;
cnt <= 22'd0;
end
end
COUNT: begin
// 如果输入恢复到与输出一致（抖动），回到IDLE
if (btn_sync == btn_out) begin
state <= IDLE;
cnt <= 22'd0;
end else begin
// 继续计数
if (cnt < MAX_CNT) begin
cnt <= cnt + 1'b1;
end else begin
// 计数满，确认电平稳定，更新输出
btn_out <= btn_sync;
state <= IDLE;
cnt <= 22'd0;
end
end
end
default: state <= IDLE;
endcase
end
end
endmodule这里给一个通用的三段式状态机模板，可以根据设计需求套用：verilog三段式状态机伸手就拿凑合用版_axi三段式状态-CSDN博客
LED点亮
在按键消抖模块设计完成后，再补一个简单的计数器模块控制LED
`timescale 1ns / 1ps
//////////////////////////////////////////////////////////////////////////////////
// -------------------------------------------------------------------
// 模块名：led_driver
// 功能：按键计数，驱动2个LED左右交替点亮
// 输入：clk (100MHz), rst_n, btn_out (消抖后稳定信号)
// 输出：led_out[1:0] - 2位LED控制信号
// led_out[0] 控制右LED，led_out[1] 控制左LED
// 每次按键，左右LED交替点亮
// -------------------------------------------------------------------
module led_driver (
input wire clk, // 100MHz 系统时钟
input wire rst_n, // 低电平有效异步复位
input wire btn_out, // 消抖后的按钮有效信号（高电平表示按下）
output reg [1:0] led_out // LED输出，2位
);
// 内部计数器（32位，防止溢出，实际只取最低位）
reg [31:0] cnt;
// 边沿检测寄存器
reg btn_prev;
// -----------------------------------------------------------------
// 边沿检测与计数
// -----------------------------------------------------------------
always @(posedge clk or negedge rst_n) begin
if (!rst_n) begin
cnt <= 32'd0;
btn_prev <= 1'b0;
led_out <= 2'b01; // 默认右LED亮（可根据需求调整）
end else begin
// 寄存上一拍btn_out，用于检测上升沿
btn_prev <= btn_out;
// 检测上升沿：当前为高，上一拍为低（表明按键有效）
if (btn_out == 1'b1 && btn_prev == 1'b0) begin
cnt <= cnt + 1'b1; // 计数器加1
end
// 根据计数器最低位决定LED输出
// cnt[0] = 0 → 右LED亮 (led_out = 2'b01)
// cnt[0] = 1 → 左LED亮 (led_out = 2'b10)
if (cnt[0] == 1'b0)
led_out <= 2'b01;
else
led_out <= 2'b10;
end
end

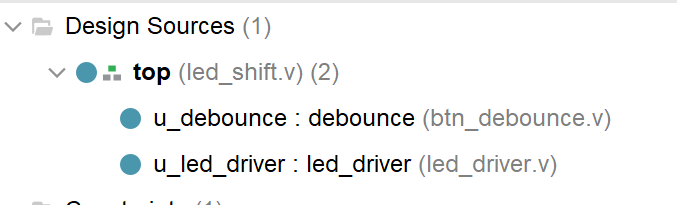

endmodule顶层调用模块
`timescale 1ns / 1ps
//////////////////////////////////////////////////////////////////////////////////
// Company:
// Engineer:
//
// Create Date: 2026/08/28 10:01:09
// Design Name:
// Module Name: led_shift
// Project Name:
// Target Devices:
// Tool Versions:
// Description:
//
// Dependencies:
//
// Revision:
// Revision 0.01 - File Created
// Additional Comments:
//
//////////////////////////////////////////////////////////////////////////////////
// -------------------------------------------------------------------
// 顶层模块：top
// 功能：实例化按钮消抖模块和 LED 驱动模块，形成完整按键控制 LED 交替点亮系统
// 输入：clk (100MHz), rst_n, btn_in (原始按钮)
// 输出：led_out[1:0] (2位LED控制信号)
// -------------------------------------------------------------------
module top (
input wire clk, // 100MHz 系统时钟
input wire rst_n, // 低有效异步复位
input wire btn_in, // 原始按钮输入（高电平有效）
output wire [1:0] led_out // LED输出
);
// 内部连线：消抖后的稳定按钮信号
wire btn_debounced;
// -----------------------------------------------------------------
// 实例化消抖模块 (默认消抖时间 20ms)
// -----------------------------------------------------------------
debounce u_debounce (
.clk (clk),
.rst_n (rst_n),
.btn_in (btn_in),
.btn_out(btn_debounced)
);
// -----------------------------------------------------------------
// 实例化 LED 驱动模块
// -----------------------------------------------------------------
led_driver u_led_driver (
.clk (clk),
.rst_n (rst_n),
.btn_out(btn_debounced),
.led_out(led_out)
);
endmodule
后续工作即 添加约束、编译比特、上板验证
继Uart、GPIO之后，下周暂定看看SPI、IIC这些通用接口吧。周末愉快。
