硬件讲解
MCU的基本概念和结构
在开始了解树莓派 Pico 的 GPIO 之前，咱们先把几个核心的 "硬件基础概念" 用简单的话语进行讲解，树莓派Pico是一款MCU开发板，你可以把 MCU（微控制器）理解成一台超迷你的专用电脑------ 它不像咱们的台式机 / 笔记本能做很多事儿，但能专门负责控制某个电子设备（比如智能灯、遥控器，或是你用树莓派 Pico 做的小玩具）：比如你用 Pico 控制 LED 亮灭，这个 "发命令、管执行" 的核心，就是 MCU。
MCU（微控制器）广泛用于控制所有类型的电子设备，MCU 由 CPU（中央处理单元）、存储器和实现各种外设支持功能的附加电路组成：

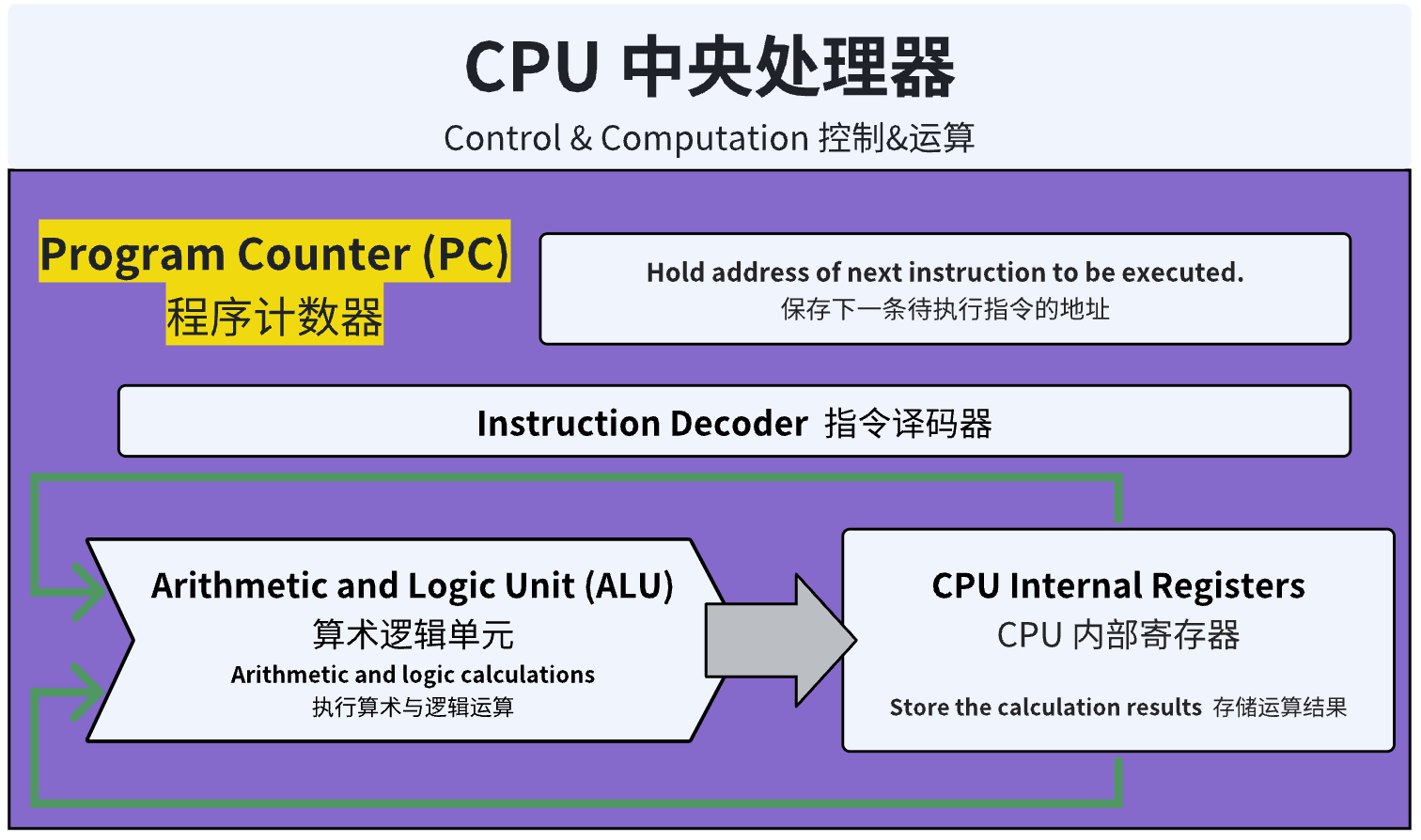

- CPU（处理单元）： CPU通过读取程序并执行指令来进行操作，指令包括读取数据、进行计算和比较、根据比较结果生成其他运算等；简单来说，它负责 "思考和发命令，比如判断 "现在是不是该让 LED 亮了"、"计算传感器的数据是多少"，你写的所有程序代码，都是 CPU 来执行的。
- 内存（存储器）： 存储器的作用包括存储数据（比如读取温度传感器采集到的数值）和存储程序本身；
- 外设（MCU的 "手脚 + 感官"）： 外设可以实现例如模数转换、信号输入输出、时间测量和时间监控和主机通信等功能，它负责 "干具体的活"：比如
- 想让 LED 亮？靠 GPIO（输入输出外设）当 "手" 去控制电路；
- 想读温度？靠 ADC（模数转换外设）当 "感官"，把传感器的模拟信号转成 CPU 能懂的数字；
- 想和电脑传数据？靠 UART/USB（通信外设）当 "嘴巴耳朵"。

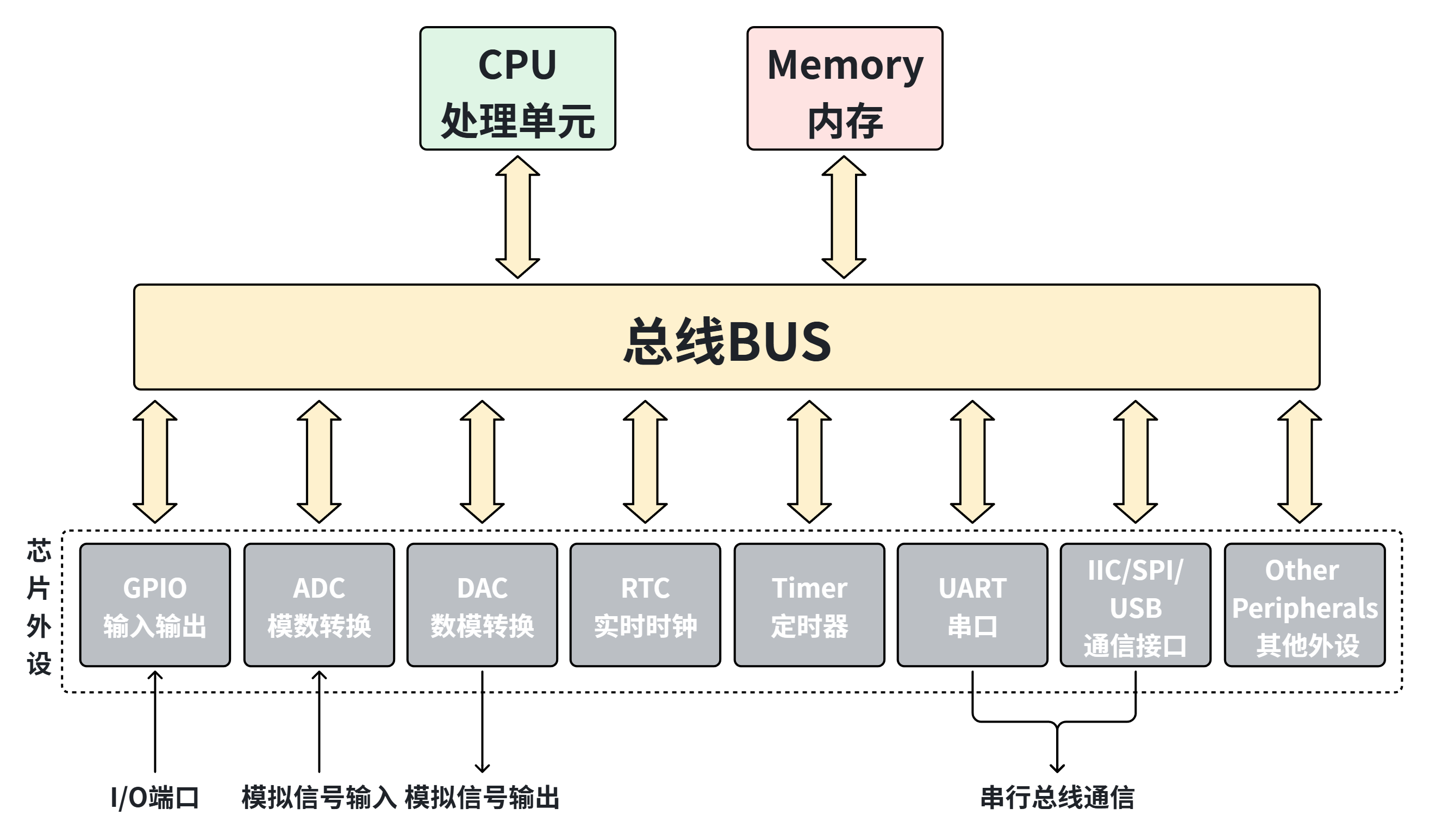

外设和内存、CPU通过总线连接，总线就像 MCU 内部的 "高速公路"：
所有数据、指令的传输，都得通过总线 "跑"：比如 CPU 要让 GPIO 点亮 LED，就得通过总线把 "亮灯命令" 传到 GPIO 外设；外设读到的传感器数据，也得通过总线传给 CPU。

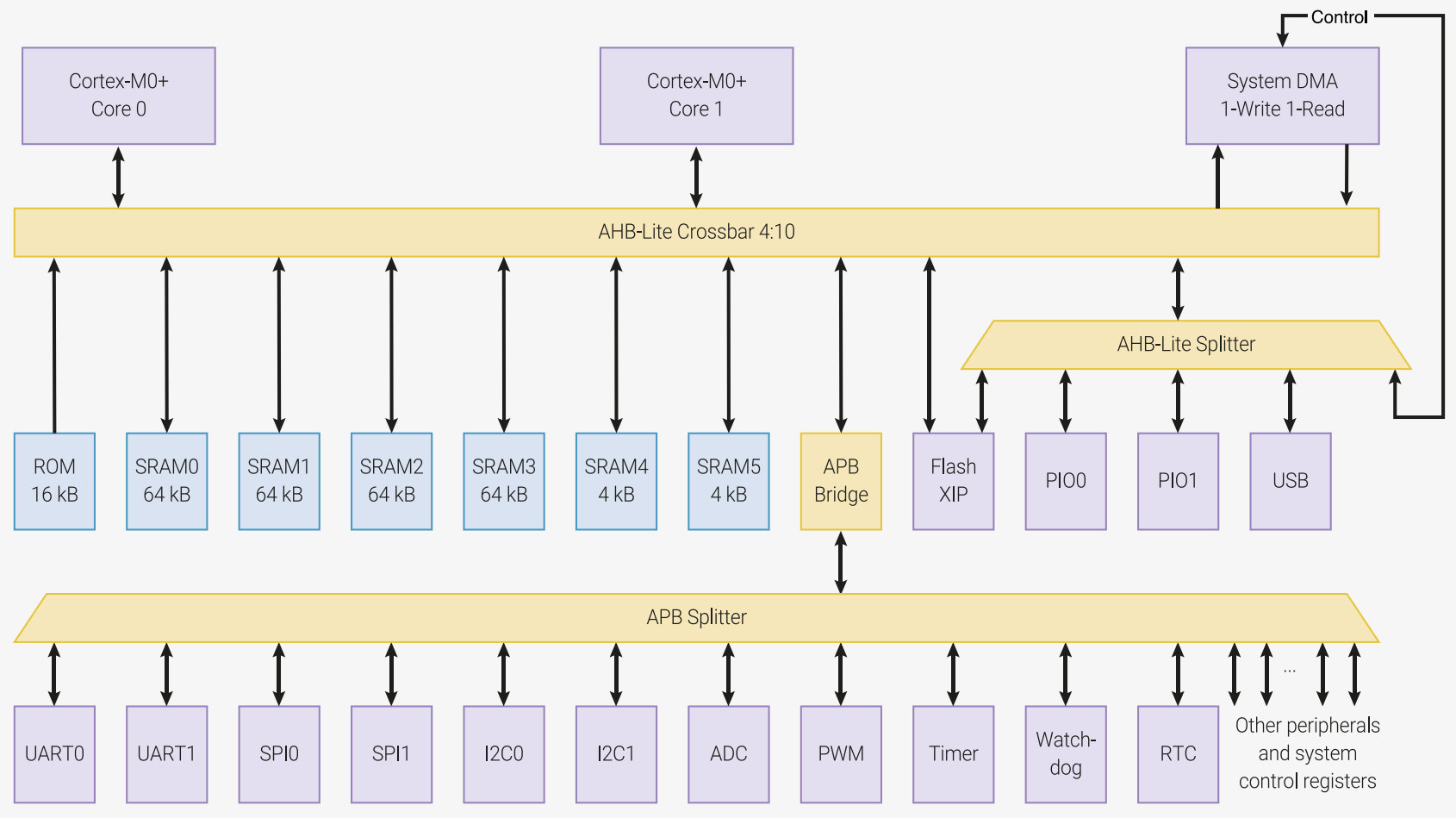

树莓派Pico的总线结构如下：
可以看到，内核0和内核1通过AHB高速总线矩阵结构，连接到DMA单元、SRAM内存单元、APB总线桥和一些高速外设上（如FLASH XIP、PIO、USB等）。APB总线桥连接到了APB总线上，APB总线挂载了其他的低速外设，如：串口、SPI、IIC、ADC、PWM、定时器、看门狗、RTC实时时钟等。
当我们想使用某个外设完成特定功能时，比如控制GPIO点亮一个LED灯，**本质上是在操作 "寄存器"：**它是CPU 内，或是 GPIO、ADC 这些外围电路里的 "特殊专用存储电路"，是一种超高速的临时存储单元 ------ 速度比常规内存快得多，但因为芯片内部空间太宝贵，它的数量很少（不像内存能存很多东西）；每个外设（比如 GPIO、定时器）都对应着几个 "专属寄存器"，CPU 想控制哪个外设，就直接找它对应的寄存器就行。
寄存器可以分为以下两种：
- 特殊寄存器：有专门的固定用途，不能随便用 ------ 比如控制 GPIO 针脚的寄存器，就是专门管 IO 口的 "专属抽屉"，只能用来设置 GPIO 的输入输出、高低电平；管定时器的寄存器，就只负责设置定时时间。
- 通用寄存器：是 CPU 自己的 "临时工作台"，用来存计算结果、CPU 当前的执行状态这些信息，程序员可以灵活用它辅助程序运行。
CPU 控制外设就是通过读写外设对应的特殊寄存器来发命令或者读数据：
- 想让 GPIO 某一针脚输出高电平？找到 "GPIO 输出控制" 这个寄存器，往对应的位置写个 "1" 就行；
- 想读 ADC 的传感器数据？直接读 "ADC 数据" 这个寄存器里存的数值就行。

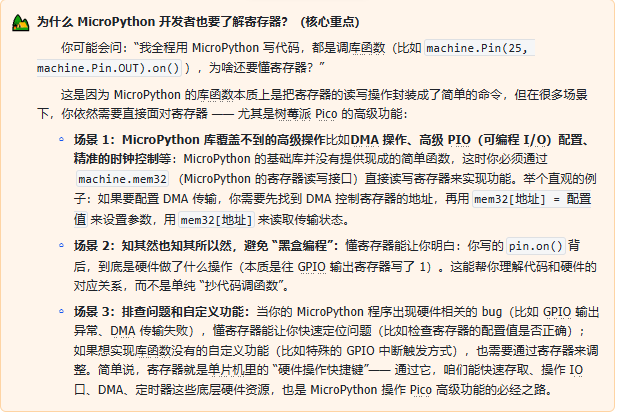

树莓派Pico的GPIO概要信息
树莓派Pico的IO口功能介绍

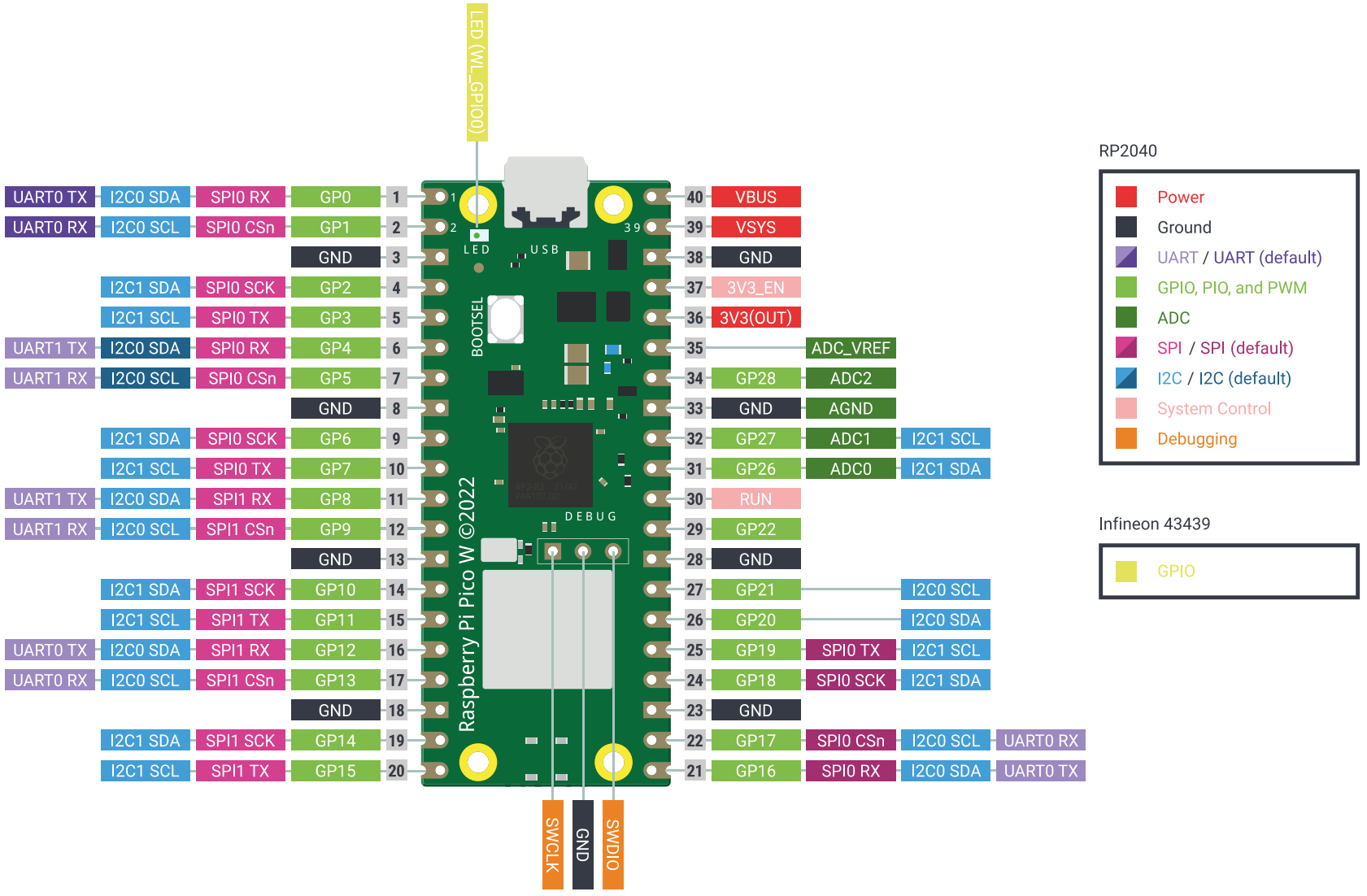

简单来说，树莓派Pico有26个可用引脚引出到了外部排针上，GPIO 0到GPIO 22支持数字信号的输入和输出（采用TTL电平标准：高电平为3.3V左右，低电平为0V左右），GPIO 26到28为模拟信号输入引脚。
