组串电流检测和MPPT电流检测，到底有什么区别？
光伏逆变器直流侧，两路"电流"背后是完全不同的任务

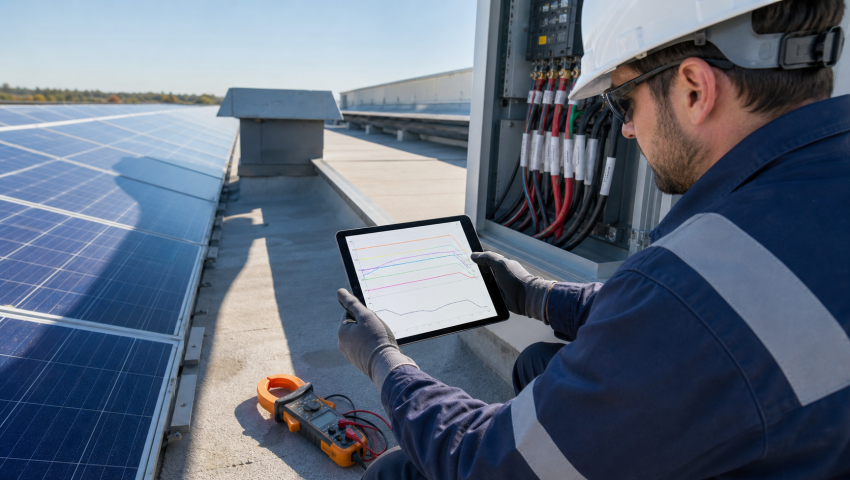

图1 组串电流在汇流前逐路观察，MPPT电流在汇流后的功率级里承担控制任务
先说结论 组串电流检测回答"哪一根支路在发多少电、有没有掉队"；MPPT电流检测回答"这一组并联输入合起来有多少电流，控制器该怎么跟踪、限流和保护"。两者可能数值接近，但不能互相替代。
现场调试时，经常会看到这样的争论：监控页面已经显示MPPT电流，为什么硬件还要给每根组串再放一路电流检测？或者反过来，既然每根组串都测了电流，把它们相加不就能给MPPT算法用吗？
问题看起来只是"多放几个传感器"，实际上牵涉采样节点、带宽、滤波、保护链路和故障可观测性。尤其在一个MPPT并接两串、四串甚至更多组串的机型里，名字相似的两个电流量，面对的是两套不同的工程目标。
先沿着电流走一遍：一个在分支，一个在干路
典型的多路MPPT组串式逆变器里，PV组串先经过连接器、熔断或保护单元和输入EMI网络，再在某个节点并联，进入各自独立的Boost MPPT功率级。组串电流传感器通常放在并联之前，一根支路对应一路；MPPT电流传感器则位于并联之后，常见的是测Boost输入电流或电感电流。

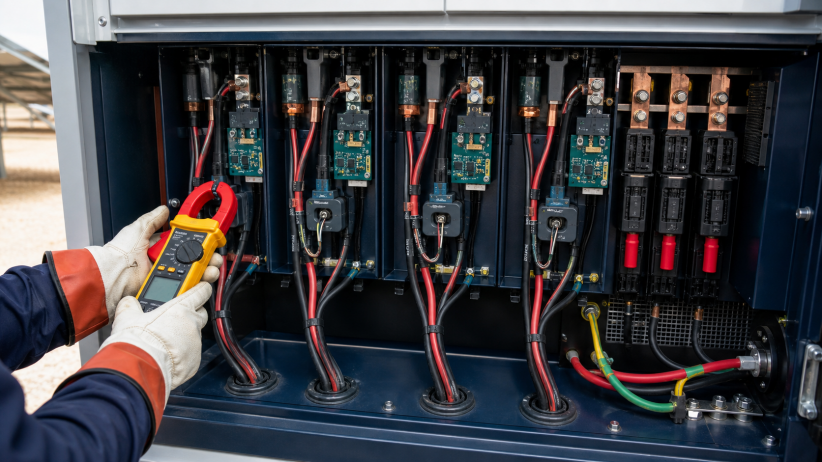

图2 先逐路采样，再汇合进入MPPT升压级，是理解两类电流的关键
I(MPPT,avg) ≈ I(string1) + I(string2) + ... + I(stringN)
这个关系只适用于采样窗口对齐、稳态平均且没有明显旁路电流的情况。瞬态时还要考虑输入电容充放电、滤波延迟、传感器偏置以及采样点所在位置。
如果一个MPPT只接一根组串，稳态下两个读数往往很接近，于是很容易形成"它们就是同一个量"的错觉。但一旦改成一拖多串，组串电流是多路明细，MPPT电流是汇总；就像看每个车道的流量和看收费站总流量，统计对象并不一样。
一张表看清：差别不只在采样位置
|------------|--------------------|----------------------|--------------|
| 比较维度 | 组串电流检测 | MPPT电流检测 | 工程提示 |
| 采样对象 | 每一根PV组串支路 | 同一MPPT通道的合并电流或升压电感电流 | 先确认一拖几串 |
| 常见位置 | 支路汇流之前，靠近DC输入端 | 汇流之后、Boost电感或功率级公共路径 | 节点不同，数值含义就不同 |
| 主要用途 | 监控、故障定位、I-V诊断、运维展示 | MPPT功率计算、闭环控制、限流与保护 | 一个偏诊断，一个偏控制 |
| 信号特点 | 变化相对慢，通道多、量程较小 | 带开关纹波，通道少、总电流较大 | 滤波与带宽不能照搬 |
| 准确度关注 | 支路一致性、零漂和长期可比性 | 动态误差、相位延迟和控制稳定性 | 不能只看25℃典型值 |
| 缺失后的影响 | 难以判断哪根组串异常 | MPPT跟踪、限流或功率估算会受影响 | 失效后果等级不同 |
注：表格描述的是常见多路MPPT组串式逆变器，具体采样点和命名仍以实际原理图、固件变量与厂商手册为准。
组串电流检测：重点是看谁掉队
每根组串的工作电流受辐照度、组件温度、遮挡、积灰、连接器接触、熔断器和组件一致性影响。只看MPPT总电流，知道的是"这一组少了多少"；逐路测量后，才有机会回答"到底是哪一串少了"。这也是组串电流最有价值的地方：它给运维系统留下了支路级可观测性。

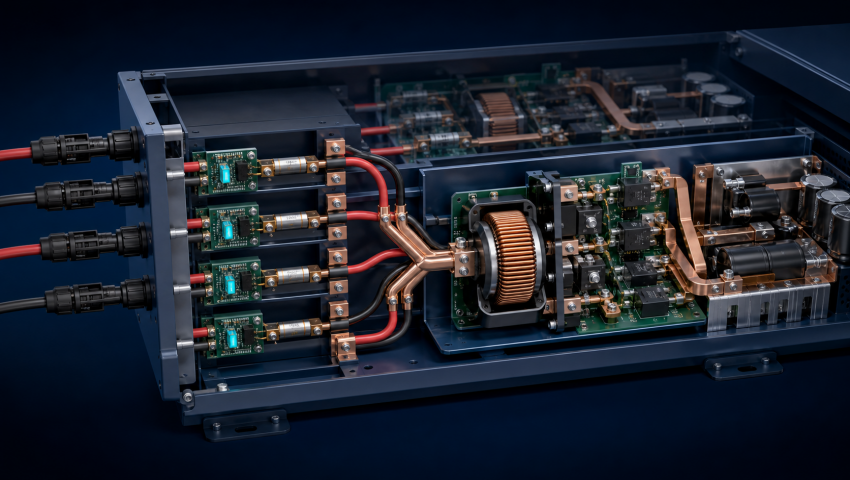

图3 逐路采样的价值在于保留支路差异，而不是给控制环再复制一份总电流
以TI 2025年的太阳能系统电流检测应用资料为例，文中把组串电流采样的典型设计目标列为约3%，并指出它通常用于监控显示，也会用于I-V曲线扫描和诊断。这个数字不是行业统一门槛，却很好地说明了取舍：普通监控更关心通道一致性、零点稳定和成本；如果还要做精细诊断，增益误差、温漂和低电流分辨率就不能只做到"看上去差不多"。
容易误判的地方 某一路电流偏低，不一定就是组件坏了。先排除组串长度不同、朝向不同、局部遮挡和采样通道偏差，再谈故障结论。支路比较必须建立在可比条件上。
MPPT电流检测：重点是让功率级跟得准、扛得住
MPPT算法需要知道光伏输入的电压和电流，才能估算功率变化并寻找最大功率点。很多逆变器还会把这一路电流送入Boost电流环、软件限流和硬件过流保护。因此，MPPT电流不仅要"报一个平均值"，还要在开关噪声、共模跃迁和电感纹波存在时，给控制器提供时序可用的信号。

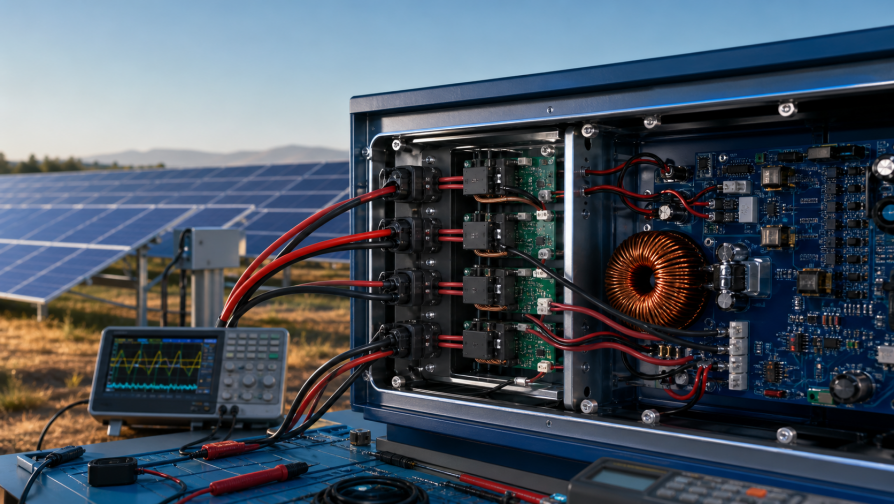

图4 MPPT电流常来自Boost公共路径，看到的是带纹波的电感电流及其平均值
这类采样往往与PWM同步，模拟前端、ADC触发点和数字滤波都要一起设计。滤波太轻，开关尖峰会污染功率计算；滤波太重，电流环和限流响应又会被拖慢。TI的数字电源MPPT参考设计给出了50 kHz采样与100 kHz开关的示例，目的不是让所有产品照抄频率，而是提醒我们：控制采样是功率级设计的一部分，不是监控数据的附属品。
设计判断 如果某一路数据需要参与逐周期控制或快速过流处置，就不能直接拿秒级上报、重滤波的组串监控值代替。反过来，控制环里很干净的总电流，也不等于具备支路故障定位能力。
为什么两边相加，经常还是对不上
稳态下，总电流应该与各支路平均电流之和接近。但工程现场的"对不上"通常不是一条公式错了，而是比较方法没对齐。组串监控可能做了长时间平均，MPPT控制值可能是PWM同步采样；一个显示的是校准后的遥测量，另一个是控制器内部标幺值；再叠加传感器零漂、增益误差和通道更新时间差，几安培的瞬时差值并不稀奇。
采样节点也会改变瞬态关系。支路电流进入输入电容后，Boost电感看到的电流包含电容充放电的影响；启停、扫I-V曲线、云影快速移动或限功率时，两个位置的波形不会同时变化。要做守恒校验，应统一时间戳、平均窗口和物理方向，并在相同工况下比较。
别拿一个固定差值当故障阈值 阈值至少要考虑MPPT并联串数、工作电流、传感器误差预算、辐照变化速度和滤波延迟。低功率清晨与满功率正午，用同一绝对安培差通常不合理。
三个现场场景，最能看出谁也替代不了谁
一根组串开路：总电流下降，但地址丢了
某根组串连接器松脱或熔断器断开，组串通道会直接落到接近零；MPPT总电流也会下降，但如果同时有云影或限功率，仅凭总量很难锁定具体支路。支路传感器给的是"地址"，MPPT传感器给的是"总损失"。
一根组串被遮挡：总量可能还像正常
在一拖多串结构里，其余支路会继续贡献电流。弱串造成的损失可能被总量掩盖，尤其当平台只展示MPPT级数据时。和同MPPT下的相邻组串做归一化比较，通常比单看总电流更容易发现偏差。
图5 一条支路掉队时，MPPT总电流未必立刻显得异常，支路级趋势更容易给出线索
MPPT工作点不对：支路都有电，不代表取到了最大功率
如果MPPT算法停在错误电压、Boost控制饱和或电压采样偏移，各支路仍可能都有电流，甚至彼此很一致。此时要看同一MPPT的电压、电流、功率变化和控制状态，而不是只检查支路是否断流。电流检测的层级不同，对应的故障树也不同。
硬件怎么选：组串侧追求通道经济性，MPPT侧追求动态可信度
组串输入电压可能达到千伏级甚至更高，而单串电流通常只有几十安培以内。逐路测量数量多、空间紧，方案常在分流电阻加隔离放大、芯片级霍尔或穿芯式传感器之间权衡。高边采样便于保留支路对地关系和发现某些接地异常，但对共模耐压、隔离和爬电距离要求更高；低边采样接口简单，却要先确认系统接地和绝缘监测架构是否允许。
MPPT Boost通道数量较少，电流通常是多串之和，量程、热损耗和动态范围更大。传感器带宽、延迟、抗共模瞬变能力以及过流输出往往比单纯的静态精度更关键。无论用霍尔还是分流方案，都要把温漂、铜排磁场、安装应力、ADC基准和校准残差放进整机误差预算。
还有一种降成本做法：一个MPPT并联N根组串，只实测其中N-1根，再用MPPT总电流相减得到最后一根。数学上成立，误差却会累加。TI的应用资料也专门提醒，当多个支路误差同方向偏移时，被相减得到的最后一路可能偏得很大。要不要省掉那颗传感器，应由诊断准确度和失效覆盖率决定。
I(stringN,calc) = I(MPPT) - Σ I(string1...N-1)
相减法会叠加总电流通道与其余各支路的偏置、增益和时间不同步误差，不能只验证典型工况。
软件和监控界面，往往才是最后一个坑
同一台逆变器里，硬件可能同时存在支路采样、MPPT电感电流采样和由功率反算得到的电流。上传到监控平台后，变量名称却可能被简化成"PV1电流""输入电流"或"MPPT1电流"。如果不查点表，很容易把支路量、汇总量和滤波量混在一起。
调试前最好把原理图网络名、ADC通道、固件变量、Modbus寄存器和页面字段逐一对上，再记录单位、方向、缩放系数、刷新周期和滤波方式。很多所谓的"硬件偏差"，最后只是一个通道按瞬时值上传，另一个按滑动平均上传。
一套更靠谱的联合验证方法
先做静态守恒，再做动态一致性
用光伏阵列模拟器或可重复的直流源，让各支路处于稳定工作点，同时采集每一路组串电流和MPPT平均电流。先核对零点、方向和总和关系，再分别改变一条支路，观察总电流是否按预期变化。
把控制波形和遥测数据分开验
示波器验证MPPT电流前端的纹波、尖峰、饱和恢复和采样时序；数据记录仪验证组串通道的长期漂移、通道一致性和低电流分辨率。不要用同一套低速仪表同时给两类通道下结论。
最后回到真实故障和温度
覆盖支路开路、弱串、传感器偏置、MPPT限流、启停和快速辐照变化，并在低温、热稳态和满载附近复测。只有静态精度通过，控制延迟和热漂移仍可能在现场把阈值推翻。

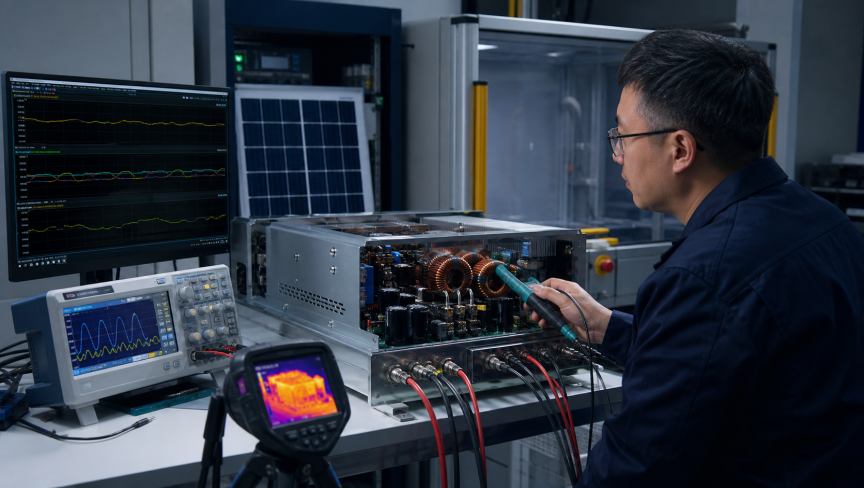

图6 组串监控与MPPT控制要在同一工况下联合验证，但用不同的带宽和判据看结果
一句话记住 组串电流检测保留支路细节，MPPT电流检测支撑功率控制。一个负责把问题定位到"哪一串"，一个负责让整组输入工作在"哪一点"。
写在最后
光伏逆变器直流侧并不是电流传感器越多越好，也不是能算出来就一定可以省。先画清楚能量路径，再给每一路采样定义任务：是展示、诊断、控制还是保护；接着按任务决定准确度、带宽、隔离、故障响应和校准。
当一个MPPT只接一串时，两类电流看起来很像；当并联支路增多、控制变快、运维要求提高时，它们的区别就会迅速放大。真正成熟的设计，不是让两张曲线永远一模一样，而是知道它们为什么不同，以及这种不同是否符合电路和软件的预期。
延伸阅读
以下资料来自器件厂商和逆变器厂商，适合在采样架构、器件选型和诊断功能设计时对照使用：
TI：Design Considerations of Using In-Package Hall-Effect Current Sensors in Solar Systems ------ 组串电流与MPPT Boost电流的采样位置、量程和典型准确度目标。
TI：Summary of Solar Application Scenarios Using In-Package Hall-Effect Current Sensors ------ 不同功率等级逆变器的MPPT数量、组串数量与电流传感器配置示例。
TI：TIDA-01598 Solar Inverter Current Measurement Reference Design ------ 分流电阻方案与霍尔方案的带宽、误差和快速故障检测对比。
TI：TIDM-SOLAR-DCDC Digital MPPT Reference Design ------ 数字MPPT Boost功率级、开关频率和同步采样示例。
TI：1200-V Isolated High-Side Current Sensing for Solar Combiner Boxes ------ 高压光伏组串高边与低边电流检测的接地、隔离和精度考虑。
SMA：I-V Diagnostic Function Technical Information ------ 按MPP tracker进行I-V曲线诊断，以及多串并联时只能看到并联后的特性。
