空天地一体化网络（NTN）深度解析：从Starlink D2C到3GPP NTN，卫星直连手机是如何实现的？

2025年Starlink正式商用Direct-to-Cell服务，普通手机无需任何改装即可通过卫星发送短信和语音。与此同时，3GPP在Release 17-19中逐步完善了NTN标准体系。2026年，空天地一体化网络正在从"标准制定"走向"商用部署"。

一、引言：当手机可以直接连卫星

2026年，一个不再需要"卫星电话"的年代正在到来。

2025年，Starlink正式商用Direct-to-Cell（D2C） 服务------普通手机无需任何改装，即可通过Starlink卫星发送短信和语音通话。与此同时，3GPP在Release 17-19中逐步完善了NTN（Non-Terrestrial Network）标准体系，让卫星通信从"专有协议"走向"蜂窝标准"。

这背后是一项正在改变通信行业格局的技术------空天地一体化网络。

Starlink D2C vs 传统卫星通信：

对比维度	Starlink D2C	传统卫星电话
终端设备	普通手机	专用卫星电话
通信方式	短信+语音+数据	语音+短信
轨道类型	LEO（550km）	GEO（35786km）
时延	10-20ms	250-600ms
覆盖范围	全球（逐步）	全球
资费	预计$5-10/月	$1-2/分钟

二、NTN架构

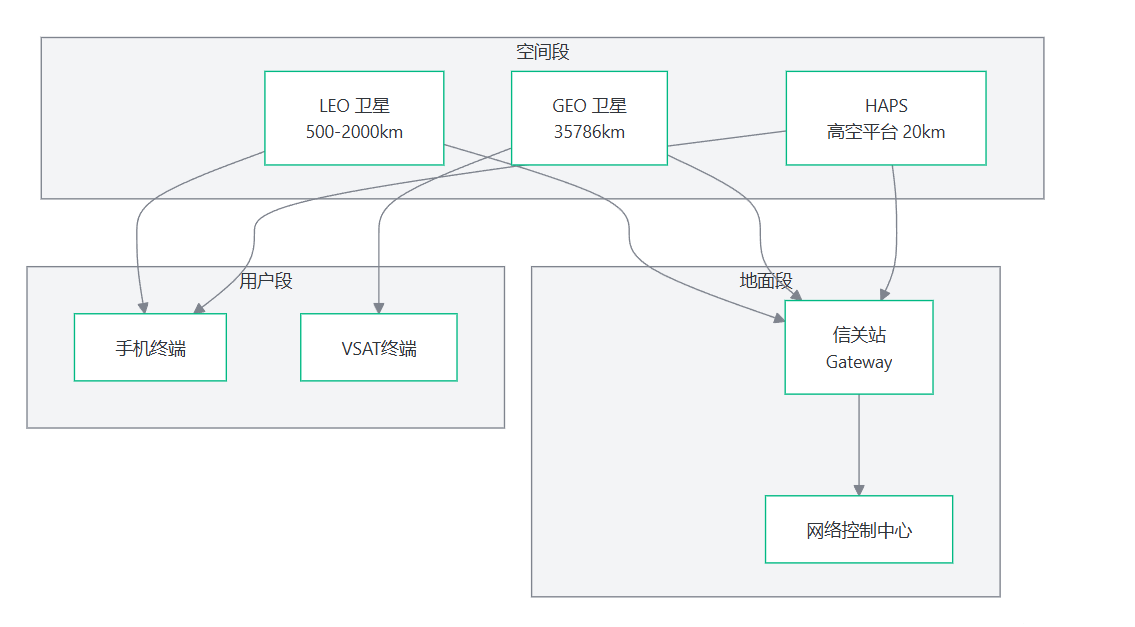

NTN由三个部分组成：空间段、地面段和用户段。

三种轨道对比：

参数	LEO（低轨）	MEO（中轨）	GEO（静止轨道）
轨道高度	500-2000km	8000-20000km	35786km
传播时延	5-15ms	30-80ms	120-250ms
覆盖范围	~1000km 直径	~5000km 直径	地球1/3
卫星数量	数百到数万	数十	3-5
典型系统	Starlink、OneWeb	O3b	传统卫星通信
终端复杂度	低（手机直连）	中	高（抛物面天线）

D2C vs NTN 关系：Starlink D2C是目前最成功的NTN商业案例，但它使用的是SpaceX私有协议。3GPP NTN标准的目标是让任何运营商的NTN网络都能与标准5G手机兼容。

三、3GPP NTN标准化演进

3GPP的NTN标准化经历了三个阶段：

Release 17（2022）- 基础框架

定义了NTN信道模型和传播场景
支持IoT-NTN（窄带物联网通过卫星连接）
支持NR-NTN（5G新空口通过卫星连接）
解决基本问题：大时延下的定时关系、大频偏下的同步

Release 18（2024）- 能力增强

增强IoT-NTN：支持更多IoT设备类型
增强NR-NTN：支持语音通话
引入星上处理（再生载荷）架构
多星协作和移动性管理增强

Release 19（2026）- 星地融合

NTN和地面网络之间的无缝切换
增强的星间链路（ISL）
6G NTN预研：支持更高的数据速率
卫星边缘计算能力

四、关键技术挑战

4.1 大传播时延

LEO卫星的单程时延为5-15ms，GEO卫星高达120-250ms。这对HARQ（混合自动重传请求）机制提出了挑战------传统NR的HARQ RTT为8ms，在GEO NTN场景下不够用。

3GPP解决方案：

禁用HARQ反馈：对于时延不敏感的业务
增强HARQ定时：延长HARQ RTT定时器
无反馈传输：使用更保守的MCS和重复传输

4.2 多普勒频移补偿

LEO卫星以约7.5km/s的速度运动，产生的多普勒频移可达几十kHz（L频段）。终端需要根据卫星星历预先计算多普勒偏移并进行补偿。

补偿策略：

终端从卫星广播中获取星历信息
计算相对速度和预期多普勒偏移
在接收时进行频率补偿
同步跟踪剩余频偏

4.3 星上处理 vs 透明转发

对比维度	透明转发	星上处理（再生）
信号处理	仅放大变频	解调译码+路由
星间链路	不需要	支持
时延	较低	略高（处理时延）
成本	低	高
灵活性	差（固定波束）	强（灵活波束调度）
典型系统	传统卫星	Starlink V2

五、Python仿真：LEO卫星信道建模

以下代码模拟LEO卫星在过顶过程中，不同仰角下的传播时延和多普勒频移变化：

复制代码

import numpy as np
import matplotlib.pyplot as plt

# 地球参数
R_EARTH = 6371e3  # 地球半径 (m)
C = 3e8  # 光速 (m/s)

class LEOSatellite:
    """LEO卫星信道模型"""
    def __init__(self, altitude=550e3, inclination=53):
        self.altitude = altitude  # 轨道高度 (m)
        self.inclination = inclination  # 轨道倾角 (度)
        self.orbit_radius = R_EARTH + altitude
        self.velocity = np.sqrt(3.986e14 / self.orbit_radius)  # 轨道速度 (m/s)

    def calc_delay_and_doppler(self, user_lat, user_lon, sat_lat, sat_lon, freq=2e9):
        """计算传播时延和多普勒频移"""
        # 球面距离计算（Haversine公式）
        d_lat = np.radians(sat_lat - user_lat)
        d_lon = np.radians(sat_lon - user_lon)
        user_lat_r = np.radians(user_lat)
        sat_lat_r = np.radians(sat_lat)

        a = np.sin(d_lat/2)**2 + np.cos(user_lat_r) * np.cos(sat_lat_r) * np.sin(d_lon/2)**2
        c = 2 * np.arcsin(np.sqrt(a))
        ground_distance = R_EARTH * c

        # 星地斜距（勾股定理近似）
        slant_range = np.sqrt(ground_distance**2 + self.altitude**2)

        # 传播时延
        delay = slant_range / C

        # 多普勒频移（径向速度分量）
        radial_velocity = self.velocity * (self.altitude / slant_range)
        doppler = radial_velocity * freq / C

        return delay, doppler, slant_range

# 仿真：卫星过顶过程中不同仰角下的信道参数
sat = LEOSatellite(altitude=550e3)
freq = 2e9  # 2GHz (L频段)

print("=" * 60)
print("LEO卫星信道仿真结果")
print(f"卫星高度: {sat.altitude/1000:.0f} km")
print(f"轨道速度: {sat.velocity/1000:.2f} km/s")
print("=" * 60)

# 不同仰角场景
scenarios = [
    (90, "卫星正上方"),
    (60, "高仰角"),
    (30, "中仰角"),
    (10, "低仰角（接近地平线）")
]

for elevation, desc in scenarios:
    # 模拟卫星在不同仰角时的位置偏移
    offset_deg = np.cos(np.radians(elevation)) * 5  # 经度偏移
    sat_lon = 120 + offset_deg
    sat_lat = 0

    delay, doppler, dist = sat.calc_delay_and_doppler(
        user_lat=30,  # 用户北纬30度
        user_lon=120,
        sat_lat=sat_lat,
        sat_lon=sat_lon,
        freq=freq
    )

    print(f"\n{desc}（仰角 {elevation}°）:")
    print(f"  星地距离: {dist/1000:.1f} km")
    print(f"  传播时延: {delay*1000:.1f} ms")
    print(f"  多普勒频移: {doppler/1000:.1f} kHz")

输出示例：
