three.js地图视口瓦片（一）：屏幕角点射线

屏幕角点射线：从二维像素回到三维世界

视口 cover 的第一个问题不是"中心点在哪个瓦片"，而是"整块屏幕看见了哪片地面"。屏幕是二维矩形，地图地面是三维场景中的平面；连接二者的工具是一组从相机出发、穿过屏幕角点的射线。

本章只解释射线如何由冻结的 TransformSnapshot 得到。下一章再把四条射线与零高程平面求交，组成 ground footprint。

1. 输入与输出的空间账本

一条角点射线经过四个空间：

阶段	表示	单位/范围
CSS screen	(clientX, clientY)	CSS pixels；原点在 canvas 左上
NDC / clip	(x_ndc, y_ndc, z, w)	x/y 在 [-1,1]；近/远深度由投影约定
render-local	(X,Y,Z)	Three.js world units；当前地图中心附近为原点
normalized Mercator	(x_m,y_m)	无量纲；规范世界通常在 [0,1]²

footprint resolver 不读取 DOM，也不读取 live camera。它消费 PlanarTransform.update(viewState) 已发布的冻结 snapshot，其中至少包含：

• inverseViewProjectionMatrix；
• cameraPosition；
• origin；
• worldSize；
• viewStateKey。

这保证四个角点属于同一代 ViewState 和同一套矩阵。

2. CSS 角点如何变成 NDC

普通 screen point (s_x,s_y) 对应：
$$xndc\; =\; 2sx\; width\; -1\; x\_\{ndc\}=\backslash frac\{2s\_x\}\{width\}-1$$ xndc=width2sx−1
$$yndc\; =1-\; 2sy\; height\; y\_\{ndc\}=1-\backslash frac\{2s\_y\}\{height\}$$ yndc=1−height2sy

CSS y 向下，而 NDC y 向上，所以第二式有一次翻转。对于视口四角，换算结果固定为：

top-left      (−1, +1)
top-right     (+1, +1)
bottom-right  (+1, −1)
bottom-left   (−1, −1)

resolver 直接保存这四个 NDC 常量，不需要 viewport width/height。它们按屏幕边界顺序排列；这个顺序会一路保留到 Mercator polygon。

3. 为什么要选择远裁剪面上的点

透视投影把相机前方的一条视线压到同一个屏幕位置。仅有 (x_ndc,y_ndc) 无法决定射线方向，还要选择一个 clip-space 深度。

本实现取远平面：
$$pclip\; =$$ xndc yndc 1 1 p_{clip}= \begin{bmatrix} x_{ndc}\\ y_{ndc}\\ 1\\ 1 \end{bmatrix} pclip= xndcyndc11

然后用逆 ViewProjection 矩阵反投影：
$$ph=(P\hspace{0.17em}V)-1\; pclip\; p\_h=(P\backslash ,V)^\{-1\}p\_\{clip\}$$ ph=(PV)−1pclip

这里的 $ph=(xh,yh,zh,wh)\; p\_h=(x\_h,y\_h,z\_h,w\_h)$ ph=(xh,yh,zh,wh) 仍是齐次坐标。只有做完齐次除法，才得到 render-local 点：
$$pfar\; =\; (\; xhwh\; ,\; yhwh\; ,\; zhwh\; )\; p\_\{far\}=\backslash left(\backslash frac\{x\_h\}\{w\_h\},\backslash frac\{y\_h\}\{w\_h\},\backslash frac\{z\_h\}\{w\_h\}\backslash right)$$ pfar=(whxh,whyh,whzh)

若 w_h 非有限数或接近 0，这次反投影没有可用的有限欧氏点。resolver 返回 invalid-homogeneous-coordinate，而不是继续制造 Infinity 或 NaN。

4. 从相机原点构造参数射线

令 snapshot 中的相机位置为：
$$o=(ox,oy,oz)\; o=(o\_x,o\_y,o\_z)$$ o=(ox,oy,oz)

从相机指向远平面点的单位方向为：
$$d=\; pfar\; -o\; \parallel \; pfar\; -o\parallel \; d=\backslash frac\{p\_\{far\}-o\}\{\backslash lVert\; p\_\{far\}-o\backslash rVert\}$$ d=∥pfar−o∥pfar−o

于是射线是：
$$r(t)=o+t\hspace{0.17em}d,t\ge 0r(t)=o+t\backslash ,d,\backslash qquad\; t\backslash ge\; 0$$ r(t)=o+td,t≥0

t 的单位与 render-local 相同，因为 d 已归一化。成功求交后，本书把 t 直接保存为 point 的 distance，供后续请求优先级和调试可视化使用；它不是 Mercator 距离，也不是米。

远平面只是构造方向的一个方便点。只要近点和远点不重合，从相机到任意同一视线上的点都给出相同归一化方向。

5. 为什么不能从 live camera 逐角读取

假设一次输入导致 ViewState A 更新到 B，而 resolver 在四个角点之间读取 live camera：

top-left / top-right      → matrix A
bottom-right / bottom-left → matrix B

这四条射线不再来自一个投影视锥。它们可能组成自交 polygon、错误 wrap 范围，甚至在相同输入下产生不同结果。

冻结 snapshot 把以下事实原子绑定：

viewStateKey
camera pose
view matrix
projection matrix
inverse ViewProjection
origin / worldSize

resolver 只读该快照。相同规范输入必然得到相同有序射线和相同 reason code，这对应地基契约 F1、F2 与 F13。

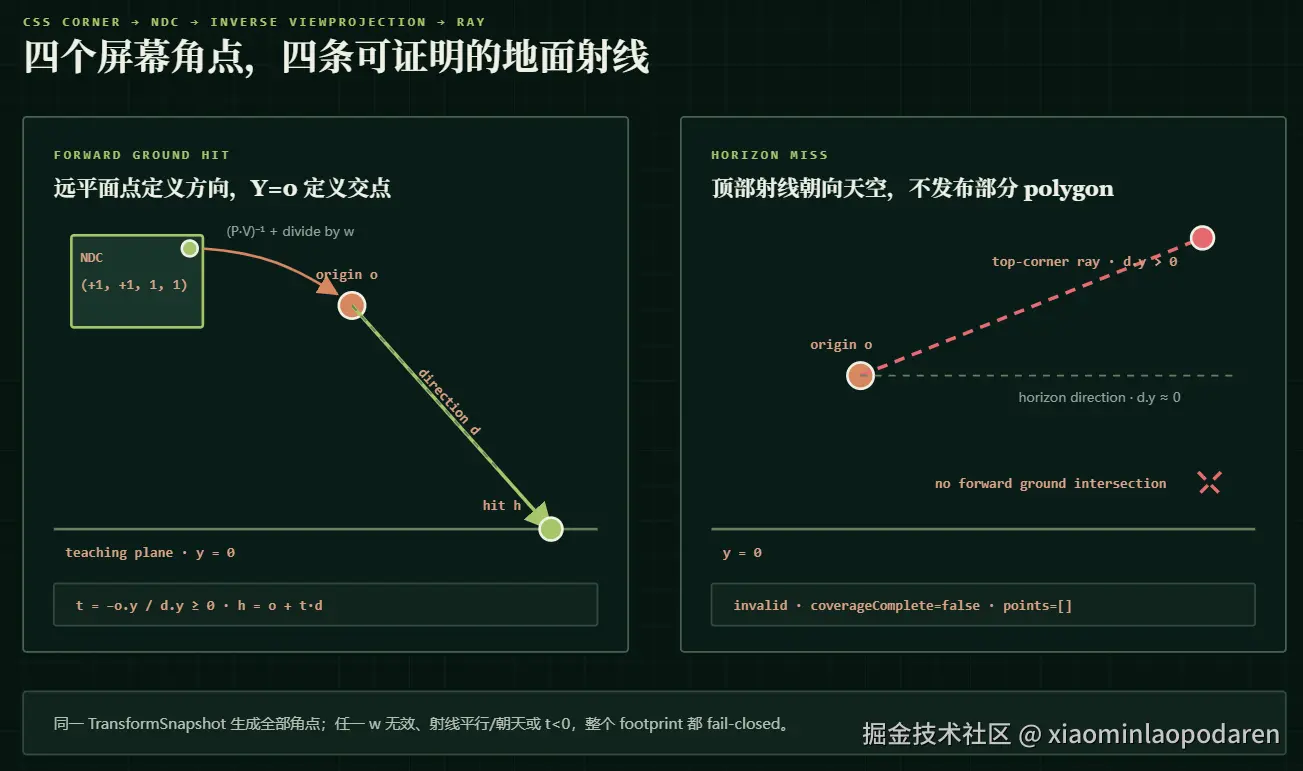

6. 地平线 miss 是几何结果

相机高度 $oy>0\; o\_y>0$ oy>0。当地面为 Y=0 时，一条射线只有在方向向下，即 dy<0，才会在相机前方命中地面。

三种退化都意味着没有前向地面交点：

• $\mid dy\mid \; |d\_y|$ ∣dy∣ 接近 0：射线几乎平行于地面；
• $dy>0\; d\_y>0$ dy>0：射线朝向天空；
• 求得 t<0：交点在相机背后。

高 pitch 时，通常是顶部两个屏幕角点先越过地平线。它们 miss 并不代表相机或地图损坏，而是说明"整个屏幕矩形不能投影成有限的零高程四边形"。

本阶段对此采取 fail-closed 语义：只要一条角点射线 miss，就不发布部分 footprint。后续 cover 不能把余下三个点或中心点伪装成完整视口。

7. snapshot 为什么必须先验证

矩阵函数对 NaN 很宽容：一次非法乘法会把非有限数扩散到所有分量，却未必立即抛异常。因此 resolver 在创建 Three.js 矩阵前检查：

1. 逆矩阵恰好有 16 个有限数；
2. camera position 的 x/y/z 有限；
3. Mercator origin 的 x/y/altitude 有限；
4. worldSize 是正有限数；
5. viewStateKey 是字符串。

任一条件失败都返回：

{
  valid: false,
  coverageComplete: false,
  points: [],
  reason: "invalid-transform-snapshot",
}

这是数据边界验证，不是异常恢复策略。它让坏矩阵停在 cover 入口，而不会污染 TileKey、请求优先级或缓存。

8. 本章建立的不变量

1. 四条射线固定按 TL → TR → BR → BL 排列；
2. NDC 角点来自屏幕矩形，不依赖设备像素比；
3. 反投影使用同一个冻结 inverse ViewProjection；
4. 齐次除法发生在方向归一化之前；
5. 射线原点是 snapshot camera position；
6. 地平线 miss 是显式失败，不以中心点替代；
7. 任何失败都不会发布部分角点集合。

---
