大家好～ 接着前两篇的分享，今天继续啃机械工业出版社出版的计算机科学丛书《计算机网络-自顶向下方法》（原书第7版），聚焦第1章「计算机网络和因特网」的1.3小节------网络核心。
在1.1节我们知道了因特网是"设备+连接"的大集合，在1.2节我们了解了网络边缘------上网的"最后一公里"。但你有没有想过：当你用手机给远在地球另一端的朋友发一条消息时，数据是怎么从你的手机，穿越无数中转站，最终到达朋友手机的呢？中间那些"中转站"到底是怎么工作的？
答案就在"网络核心"这一节里。网络核心，就是因特网的"心脏地带"，是连接所有端系统的"中枢系统"。本节将回答三个核心问题：数据在网络核心中怎么传输？两种交换方式有什么区别？因特网到底是怎么"拼"起来的？
全程依旧避开复杂公式，用生活化比喻拆解所有核心概念，搭配卡通配图，帮大家轻松理解～
1.3 网络核心：因特网的"心脏地带"------数据如何穿越千山万水？
网络核心（network core），简单说就是因特网中那些"互相连接在一起的分组交换机"的集合------还记得1.1节讲的分组交换机吗？就是路由器（router）和链路层交换机（link-layer switch）。这些设备就像城市里的交通枢纽，负责把数据从一个端系统，经过一路中转，送到另一个端系统。
通俗类比：如果说网络边缘是"上网的最后一公里"（你家到小区路由器的那段路），那网络核心就是"城市间的高速公路网"------你家到小区路由器是"小路"，数据到了路由器之后，就上了"高速公路网"（网络核心），在无数路由器之间中转，最终到达目的地。
教材里，网络核心的数据交换方式有两种：分组交换（packet switching）和电路交换（circuit switching）。下面我们逐一拆解。
1.3.1 分组交换：因特网数据传输的核心方式
分组交换（packet switching），是因特网最核心的数据传输方式。教材定义：在分组交换网络中，源端系统将长数据块分成一个个小的分组（packet），每个分组独立通过网络核心传输，最终在目的端系统重新组装。
这个概念听起来很抽象，我们用"快递分拣中心"来类比，一下子就懂了。

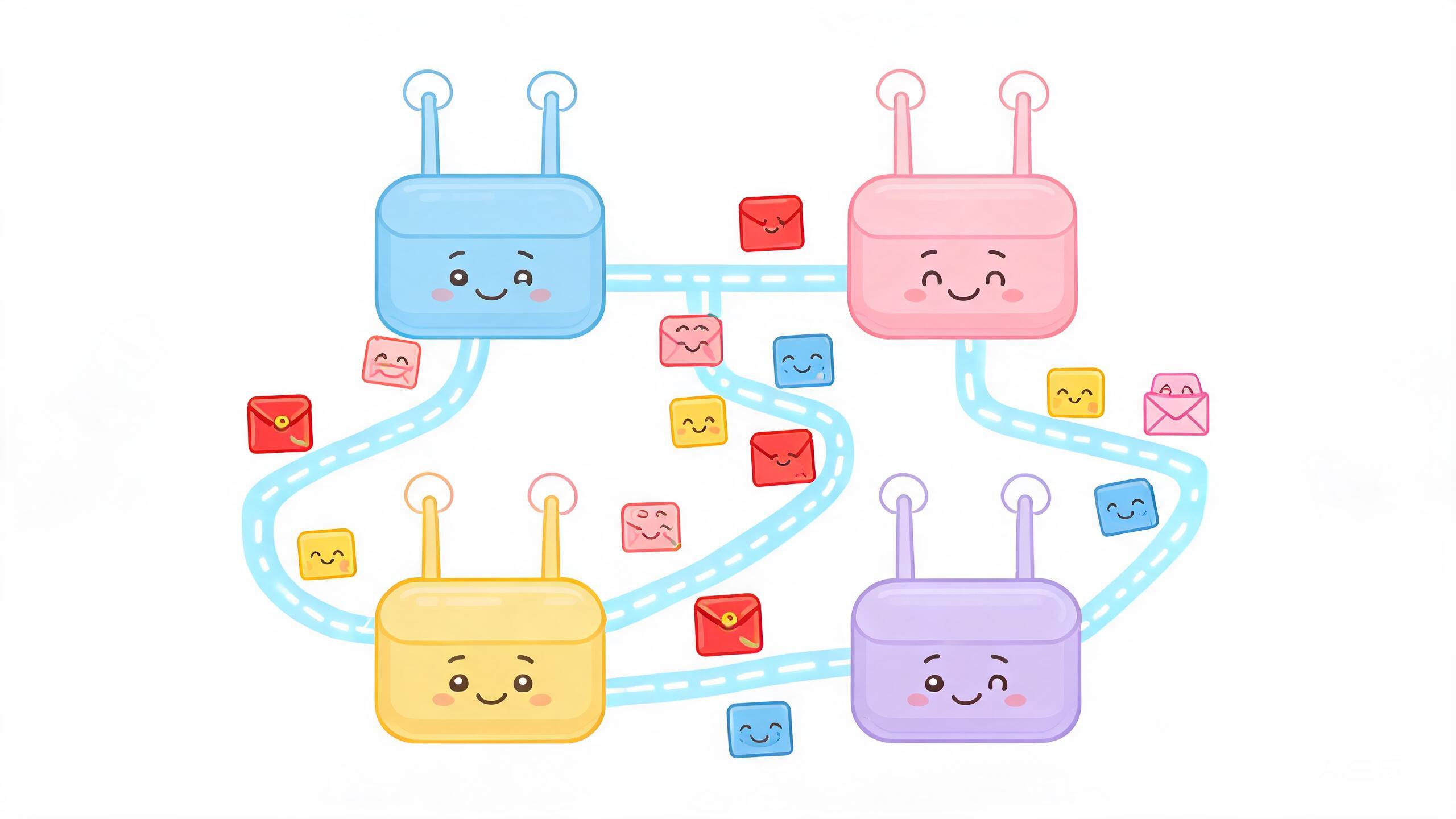

1. 什么是分组交换？------"快递分拣中心的运作方式"
想象你寄一个大包裹从广州到北京，快递公司不会把整个大包裹直接扔上运输车，而是把它拆成10个小包裹（分组），每个小包裹都贴上"收件地址"和"寄件地址"（IP地址），然后分别投递。每个小包裹走的路线可能不同------有的走航空，有的走铁路，有的走公路------但最终都会到达北京的快递站，再重新组装成完整包裹。
分组交换的核心思想就是"拆开、独立传输、到达后拼回"：
- 拆开：长数据被分成一个个小的分组（packet），每个分组大小有限（通常几千字节）；
- 独立传输：每个分组独立选择路线，可能走不同的路径，到达顺序也可能不同；
- 到达后拼回：目的端系统收到所有分组后，按照分组头部的"序号"重新组装成完整数据。
为什么不直接发整个大文件？因为"大包裹"太大，如果一次性发送，遇到网络拥堵时，整个数据都会被卡住；拆成小分组后，即使某条路线拥堵，其他分组还可以走别的路线，更灵活、更高效。
2. 存储转发传输（store-and-forward transmission）："先收完整，再转发"------"快递中转站必须收到整个包裹才发车"
分组交换中有一个关键机制------存储转发传输（store-and-forward transmission），这是理解分组交换的基础。

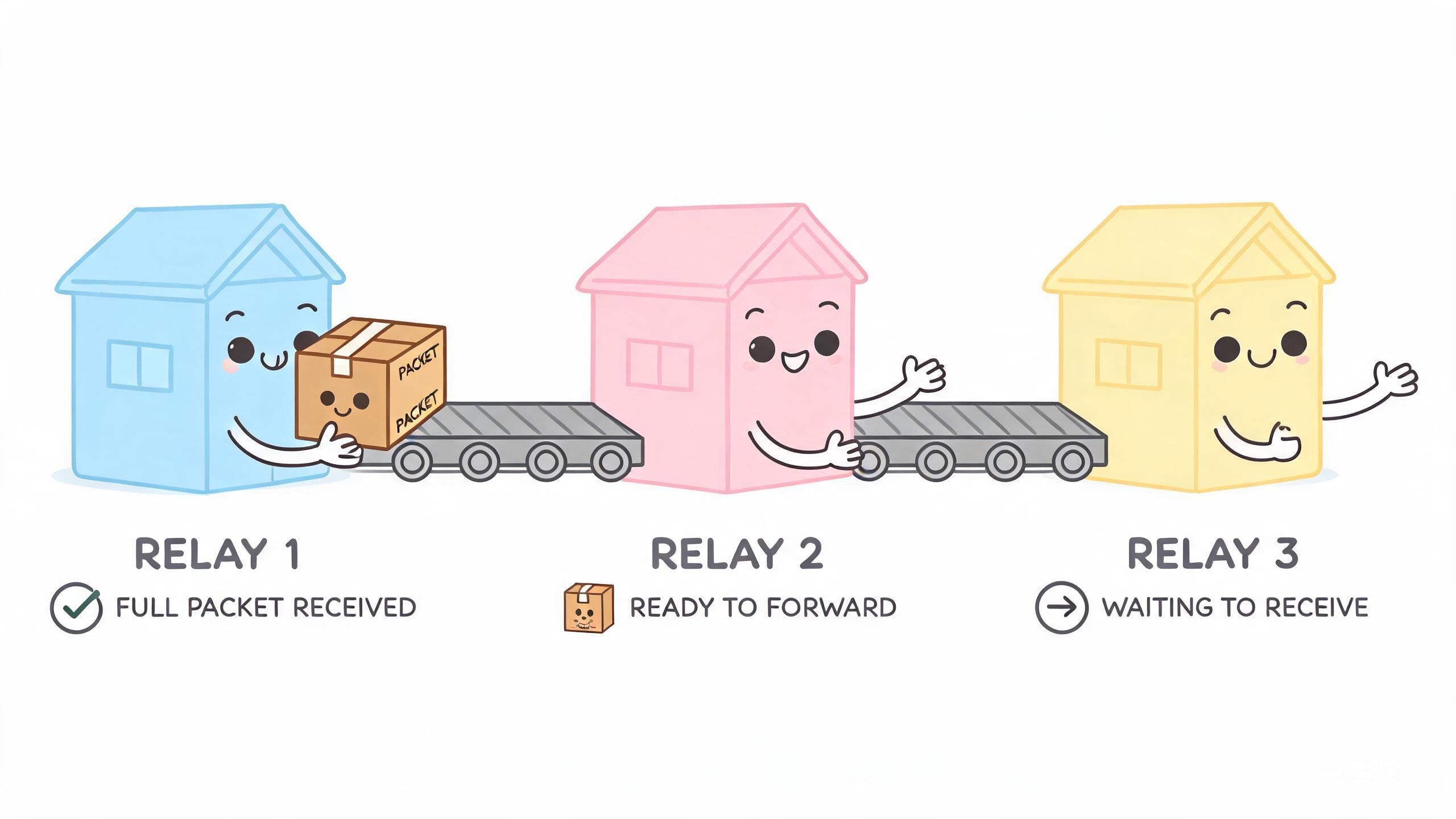

教材定义：在存储转发传输中，分组交换机（路由器）必须接收到一个分组的全部数据后，才能开始向下一个节点转发这个分组。
通俗类比：快递中转站收到一个包裹，不会收到一半就急着发车，而是必须等整个包裹都到齐了，检查无误后，才交给下一站。就像火车站的行李转运------必须等整个行李箱都到传送带上了，工作人员才会把它搬上下一趟车。
为什么必须"先收完整再转发"？因为：
- 分组在传输过程中，可能会出现数据错误（比如某些比特翻转了）。路由器需要接收到完整的分组后，用"校验和"（checksum）检查数据是否正确------如果正确，就转发；如果有错误，就丢弃，等待发送方重传。
- 如果收到一半就转发，万一后半部分数据有错，已经转发出去的前半部分就白费了。
用一个简单的数字理解存储转发的时间开销：
假设每个分组大小为 L 比特，链路传输速率为 R 比特/秒（即每秒能传输 R 个比特），那么路由器接收一个完整分组需要的时间是 L/R 秒。如果数据要经过 N 个路由器，总传输时间大约是 N × (L/R) 秒。
举个例子：你要发送一个 7.5 Mbit（兆比特）的文件，每个分组 1500 比特（约0.0015 Mbit），链路速率为 1.5 Mbps（兆比特每秒），那么每个分组通过一条链路的时间是 1500/1500000 = 0.001 秒（1毫秒）。虽然看起来很短，但数据要经过很多路由器，时间会累积------这也是为什么跨国网络延迟通常在几十到几百毫秒。
3. 排队时延和丢包（queuing delay and packet loss）："高峰期会堵车，包裹太多会溢出"
存储转发机制决定了：路由器必须先接收完整分组，才能转发。那如果路由器还没来得及转发上一个分组，新的分组又来了怎么办？这就引出了两个关键概念------排队时延和丢包。

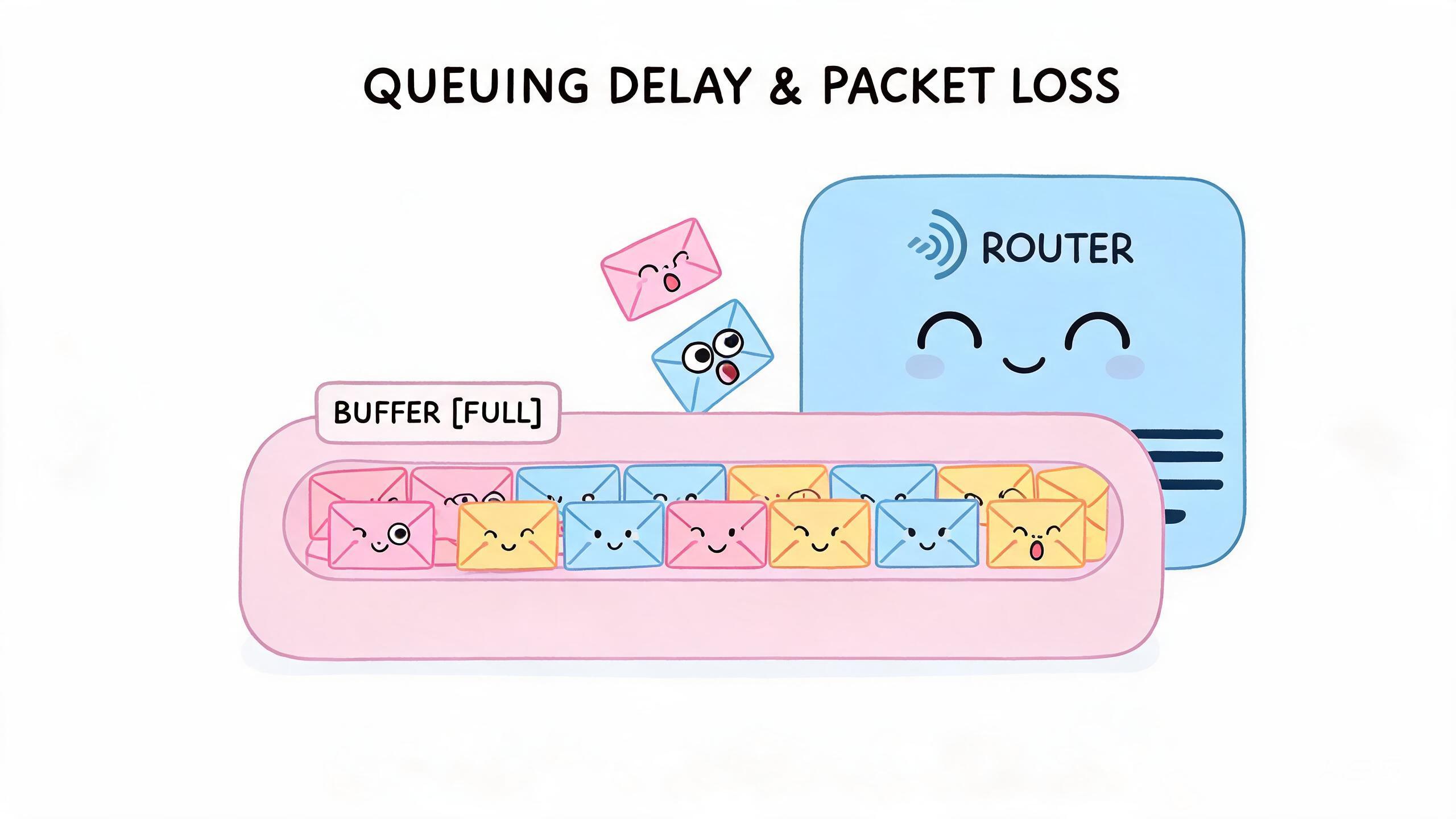

每个路由器内部都有一个"输出缓存"（output buffer，也叫输出队列 output queue），就像收费站前面的排队区。当分组到达路由器后，如果输出链路正忙（上一个分组还没发完），新到的分组就在缓存里排队等待。
排队时延（queuing delay）：分组在输出缓存中等待传输的时间。就像高峰期收费站排队，车多的时候，你要等很久才能通过。排队时延不是固定的，取决于网络的拥堵程度------网络空闲时几乎不用等，网络拥堵时可能等很久。
丢包（packet loss）：如果路由器的输出缓存满了（排队区已经站满了），新到的分组就会被丢弃，这就是丢包。就像快递站仓库满了，新到的包裹只能被拒收。
关于排队时延和丢包，有几个关键点需要理解：
排队时延是动态变化的：取决于同一时刻有多少分组在排队。高峰期（比如晚上8-11点，大家都在刷视频、打游戏）排队时延高，低谷期（凌晨3点）排队时延低。
丢包不意味着数据永远丢失：因特网有"重传机制"------如果发送方发现分组被丢弃（通常是通过"超时重传"判断），会重新发送这个分组。TCP协议就内置了可靠重传机制，确保丢包后数据还能正确送达。
缓存大小有限：路由器的输出缓存不是无限的，它有固定大小。当到达的分组速率超过输出链路的传输速率，缓存就会逐渐填满，最终导致丢包。
4. 转发表和路由协议（forwarding table and routing protocol）："分拣中心的地址表和导航系统"
分组在网络核心中传输时，每个路由器都要做一个决定："这个分组下一步该往哪个出口送？"这个决定，靠的是转发表（forwarding table）。

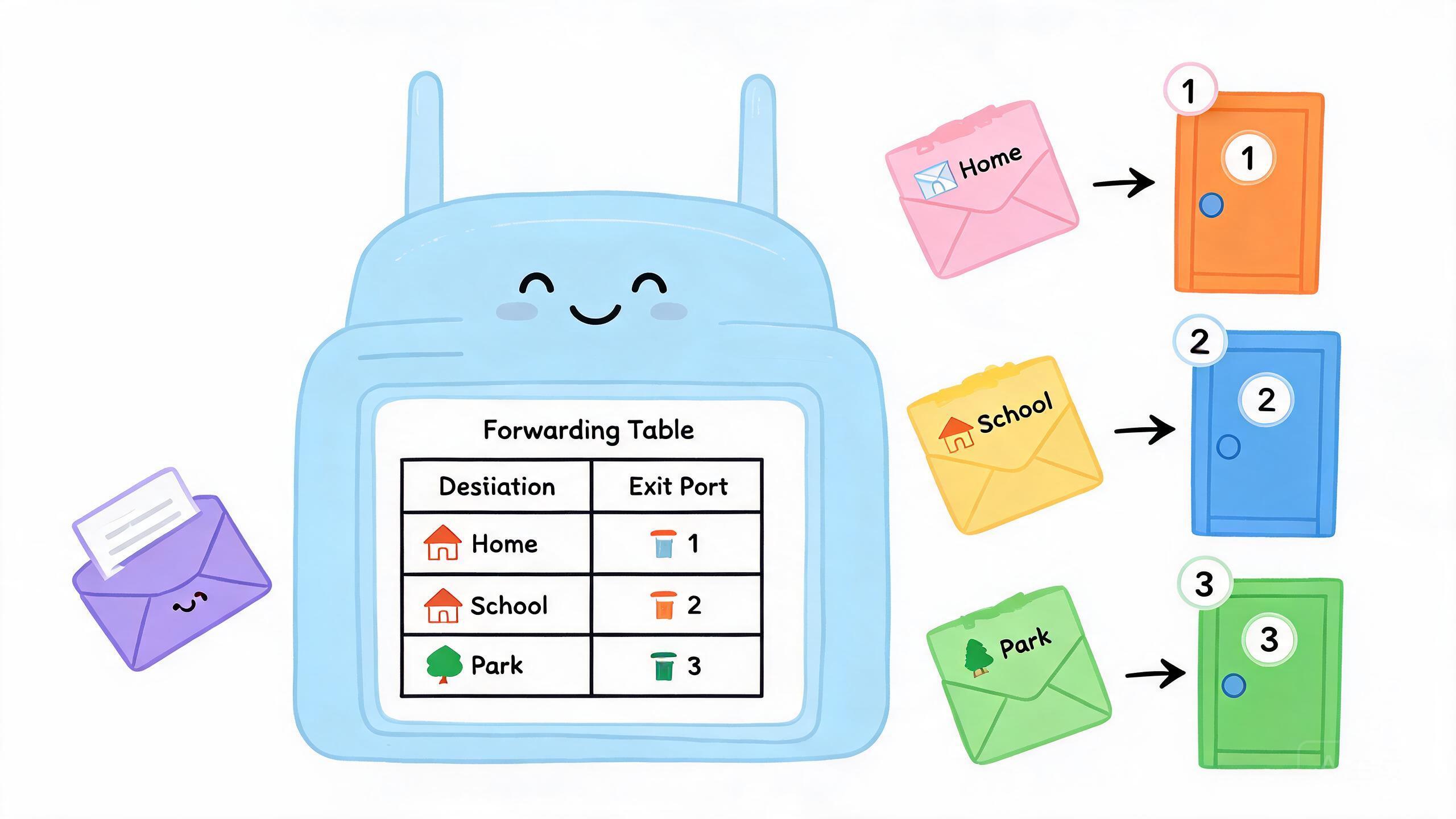

转发表（forwarding table）：每个路由器内部都维护着一张表，记录了"目的地址 → 输出链路"的对应关系。当分组到达路由器时，路由器读取分组头部的目的IP地址，查找转发表，找到对应的输出链路，然后转发。
通俗类比：转发表就像快递分拣中心墙上贴的"地址→出口"对照表------包裹到了分拣中心，工作人员看包裹上的收件地址，对照墙上的表，找到"北京方向的包裹走3号出口"，然后把包裹扔到3号传送带。
那转发表是怎么来的？谁负责维护和更新？这就涉及到路由协议（routing protocol）。
路由协议（routing protocol）：是一套规则和算法，让路由器之间互相"交流"，自动学习到各个目的地址的"最优路径"，并据此更新转发表。就像快递公司的调度系统------各个中转站之间会实时共享路况信息，动态调整包裹的运输路线，避免走拥堵的路。
常见的路由协议有：
- OSPF（Open Shortest Path First，开放最短路径优先）：常用于组织内部（如校园网、企业网），路由器之间共享链路状态，计算最短路径。
- BGP（Border Gateway Protocol，边界网关协议）：用于不同ISP之间的路由选择，是因特网"网络的网络"中最重要的路由协议。
对于本节来说，你不需要深入理解路由协议的算法细节，只要知道：路由器靠转发表决定分组往哪走，路由协议负责自动维护和更新转发表，确保数据走的是当前最优的路线。
1.3.2 电路交换：打电话式的"专用通道"
讲完分组交换，我们来看另一种数据交换方式------电路交换（circuit switching）。虽然因特网主要使用分组交换，但电路交换是传统电话网络的核心技术，理解它有助于对比两种方式的差异。
1. 什么是电路交换？------"打电话要先'拨通'，建立专用线路"

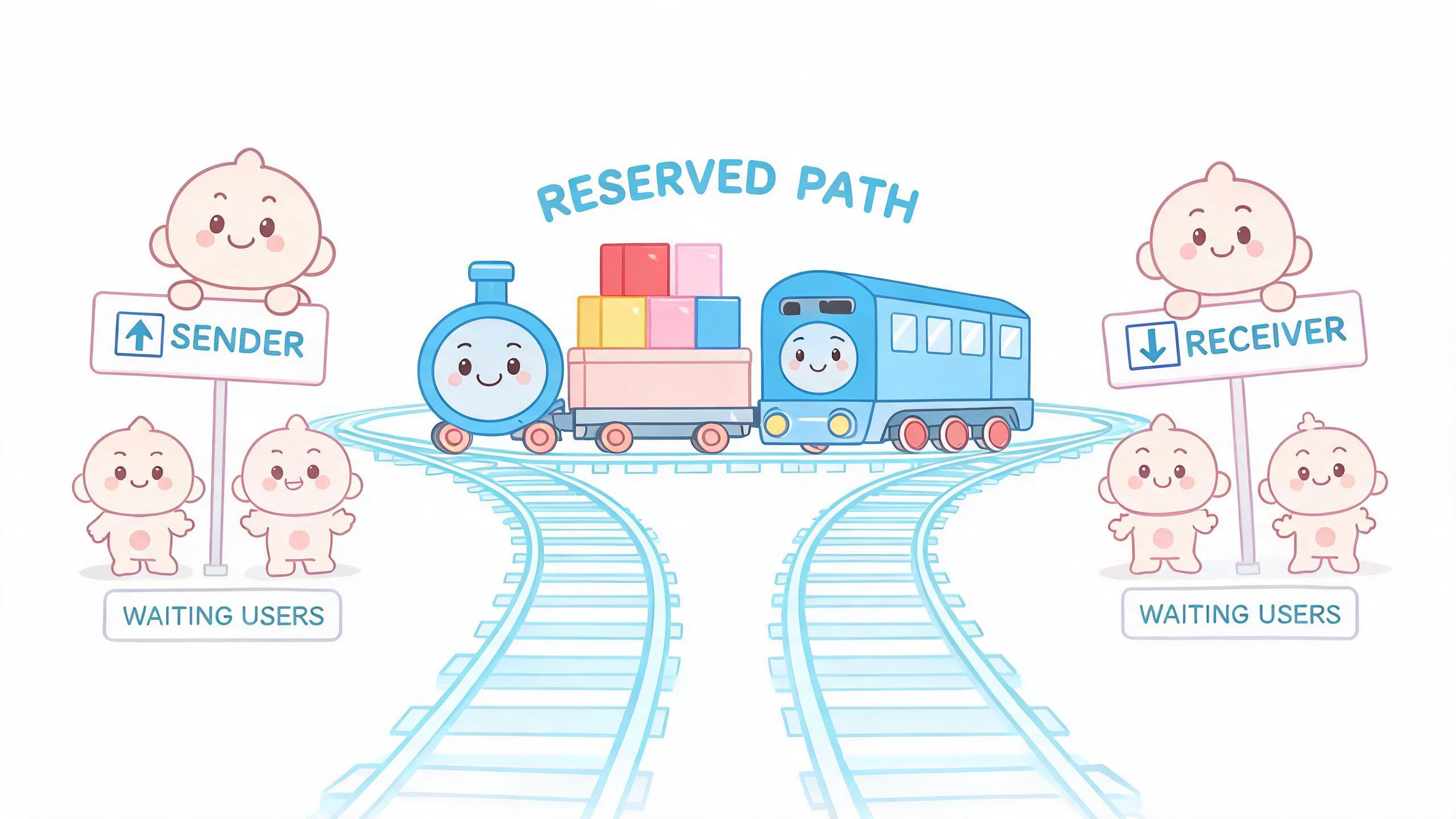

电路交换（circuit switching）的核心特点是：在数据传输之前，通信双方必须先建立一条"专用的端到端连接"（就像打电话要先拨号接通），这条连接在通信期间一直被独占，通信结束后才释放。
通俗类比：打电话时，你拨号 → 电信局帮你建立一条从你手机到朋友手机的"专用线路" → 你们通话期间，这条线路一直被你们独占 → 挂断后，线路才释放给别人用。在通话期间，即使你们都不说话（没有数据传输），这条线路也一直被占着，别人用不了。
电路交换的三个阶段：
- 连接建立（call setup）：发送方发起连接请求，网络核心分配一条专用的端到端路径，沿途所有交换机都为这条连接预留资源。
- 数据传输：双方通过这条专用路径传输数据，全程独占，不受其他用户影响。
- 连接释放（call teardown）：通信结束后，释放专用路径，资源归还网络。
电路交换网络中，关键资源是"带宽"（bandwidth），就像高速公路上的车道数。电路交换在连接建立时，就预留了一段带宽给这条连接，所以数据传输是"有保障的"------不会出现排队时延和丢包（因为有专属通道）。
但是！这也意味着：即使你没有数据传输，这段带宽也被占着，别人用不了，资源利用率低。就像你打电话时一直不说话，这条电话线也一直被你占着。

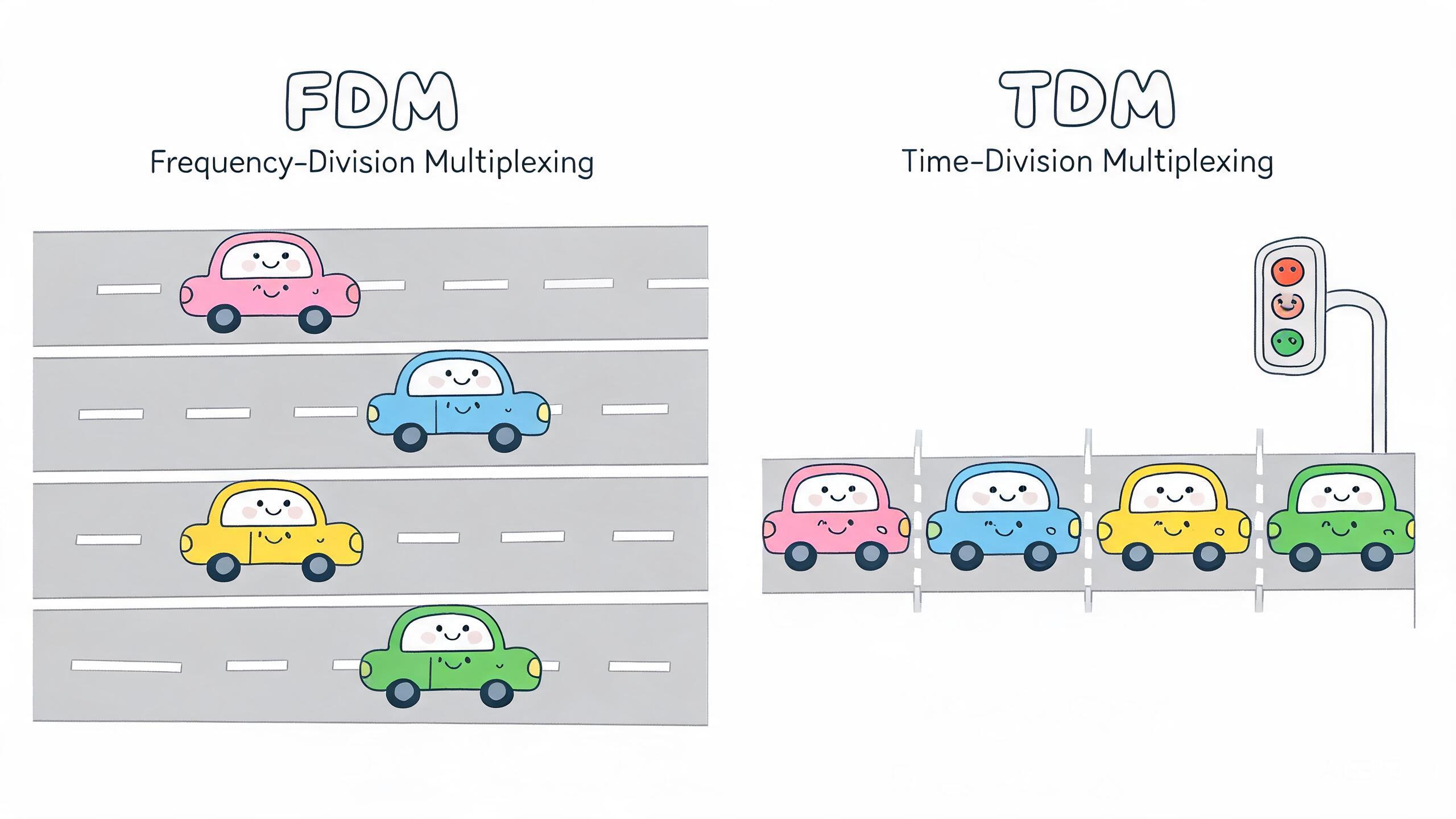

2. 频分复用（FDM, Frequency-Division Multiplexing）："多条并行车道，各走各的"
电路交换网络中，一条物理链路的带宽怎么分给多个连接？有两种复用方式，第一种是频分复用（FDM）。
频分复用（FDM, Frequency-Division Multiplexing）：将一条链路的总带宽，分成多个"频段"（frequency band），每个连接独占一个频段。就像一条高速公路，分成多个车道，每辆车走自己的车道，互不干扰。
生活中的例子：FM广播电台。你调到FM 88.0听一个台，调到FM 101.5听另一个台------每个电台占一个频段，互不干扰。有线电视也是类似，不同的频道占不同的频段。
在电话网络中，一条铜线的带宽可以分成多个频段，每个频段传输一路电话通话，实现"一条线、多路通话同时进行"。
3. 时分复用（TDM, Time-Division Multiplexing）："单车道轮流使用，分时间段"
第二种复用方式是时分复用（TDM）。
时分复用（TDM, Time-Division Multiplexing）：将一条链路的传输时间，分成一个个"时间帧"（frame），每个帧再分成多个"时隙"（slot），每个连接分配一个固定的时隙。就像一条单车道公路，不同的人按时间段轮流使用------第1秒给A用，第2秒给B用，第3秒给C用，然后循环。
生活中的例子：会议室预约系统。一间会议室（一条链路），早上9-10点给A部门用，10-11点给B部门用，11-12点给C部门用------每个部门在固定时间段内独占会议室，循环往复。
在电话网络中，TDM意味着：一条数字线路的传输时间被分成很多帧，每帧有多个时隙，每个通话连接分配一个时隙。虽然看起来是"轮流"，但因为每个时隙非常短（通常是微秒级别），对用户来说感受不到间断，就像"同时"在进行一样。
FDM和TDM的区别总结：
- FDM是"空间"上分------多个频段同时传输，各走各的"车道"；
- TDM是"时间"上分------轮流使用整个带宽，每个人分到固定的"时间段"。
4. 分组交换 vs 电路交换：到底哪个更好？
了解了两种交换方式，我们来对比一下，为什么因特网选择了分组交换，而不是电路交换？
分组交换的优势（更适合数据传输）：
- 资源利用率高：多个用户共享链路带宽，不传输数据时不占资源，适合"突发式"的数据传输（比如浏览网页，你点击一下发个请求，然后等服务器回应，大部分时间链路是空闲的，分组交换可以让别人用这段空闲）。
- 不需要连接建立：数据可以直接发送，没有"拨号等待"的时间延迟。
- 更灵活：数据可以根据网络状况动态选择路径，遇到某条链路拥堵可以绕行。
电路交换的优势（更适合实时通信）：
- 传输质量稳定：有专用通道，不会出现排队时延和丢包，适合对延迟和稳定性要求高的场景（比如传统电话）。
- 带宽有保障：连接建立时就预留了带宽，不用担心被别人抢占。
因特网选择了分组交换的原因：因特网上的数据传输大多是"突发式"的------你刷网页、发消息、下载文件，都不是持续不断的，而是断断续续的。如果用电路交换，每次都要建立专用连接、预留带宽，大部分时间带宽都浪费了；而分组交换让多个用户共享链路，谁有数据就谁发，效率高得多。

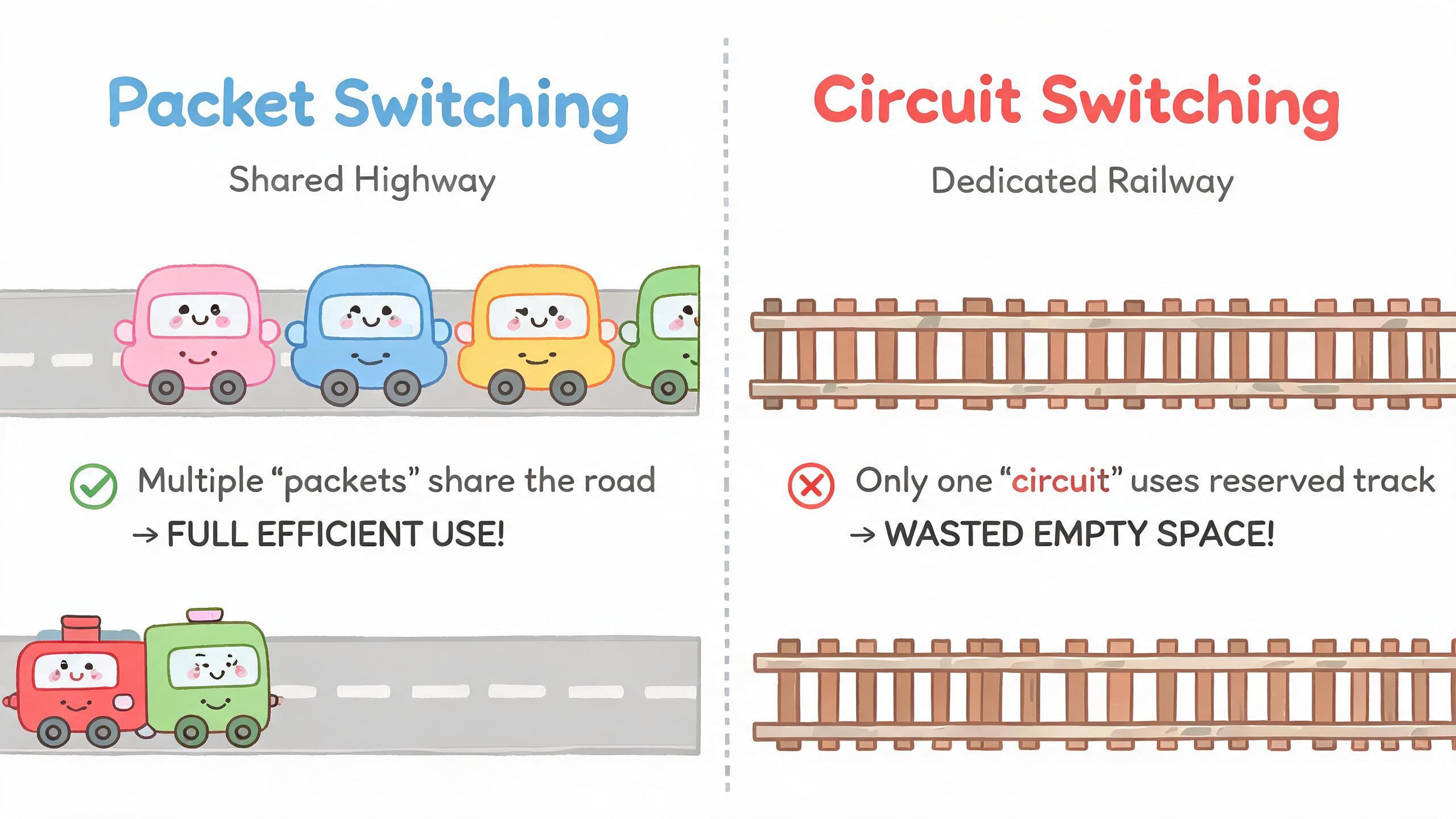

简单总结：分组交换像"共享公路"，大家共享路面，灵活高效；电路交换像"专用铁路"，独占轨道，稳定但浪费。因特网选择了共享，因为数据传输天然就是"突发式"的。
1.3.3 网络的网络：因特网不是一张网，而是"网中网中网"
前面讲了数据在网络核心中怎么交换和传输，最后一个问题：因特网到底是怎么"拼"起来的？答案就是------网络的网络（network of networks）。
教材里说，因特网不是一张单一的、由某个公司或组织管理的"大网"，而是由许许多多 smaller networks（更小的网络）互联而成。这些 smaller networks，就是各个ISP（Internet Service Provider，因特网服务提供商）的网络。
为什么不能是一张"大网"？因为因特网太大了------全球几十亿设备、几百个国家，不可能由一个组织统一管理。所以因特网采用了"层级化"的结构，就像国家的行政区划------中央管省，省管市，市管区县------因特网的ISP也分层级。
1. 网络的层级结构：从全球到家庭，层层递进

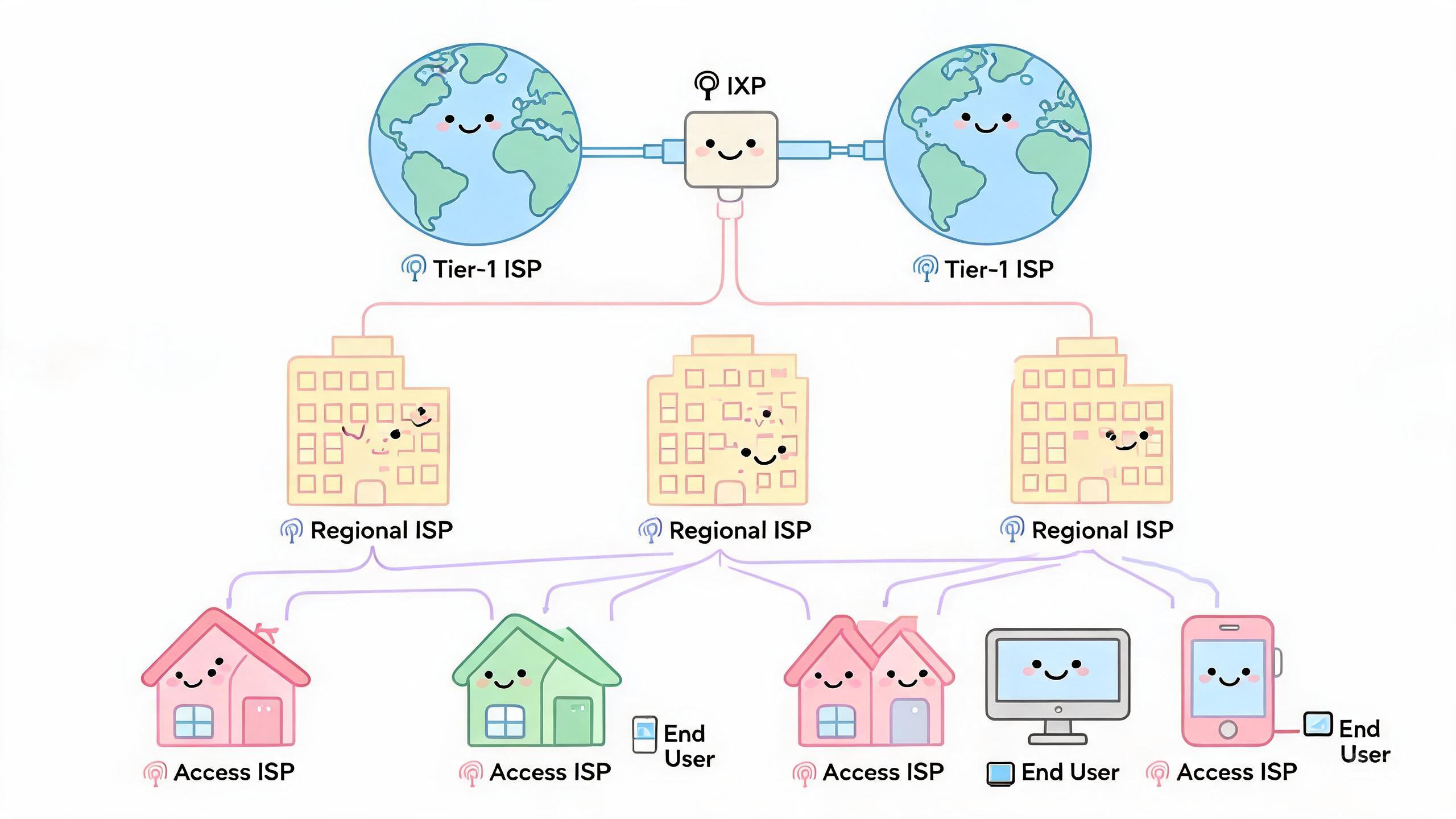

因特网的ISP结构，大致分为三个层级（就像快递公司的"国家-省市-小区"三级分拨体系）：
- Tier-1 ISP（第一层ISP）：全球级别的ISP，相当于"国家级快递公司"，直接互联全球各大区域，是因特网"核心中的核心"。
- 区域ISP（regional ISP）：覆盖一个国家或大区域的ISP，相当于"省级快递公司"，连接Tier-1和下面的接入ISP。
- 接入ISP（access ISP）：直接面向终端用户的ISP，相当于"小区快递站"，是我们最直接接触的ISP（比如你家装的电信/移动/联通宽带）。
数据从你的手机发出 → 接入ISP（电信）→ 区域ISP → Tier-1 ISP → ... → 目的地接入ISP → 目的地设备。就像快递从小区快递站发出 → 省级分拨中心 → 国家级枢纽 → 目的地省级分拨中心 → 目的地小区快递站 → 收件人。
2. Tier-1 ISP（第一层ISP）："全球快递巨头"------跨国数据运输的主力
Tier-1 ISP是因特网层级结构的"顶层"，特点是：
- 覆盖范围广：Tier-1 ISP的网络遍布全球或跨多个国家，拥有高速的国际骨干链路。
- 互联互通：Tier-1 ISP之间直接互联，形成因特网"核心骨干网"。数据跨国传输时，主要在Tier-1 ISP之间中转。
- 不需要向别人付费：Tier-1 ISP之间是"对等"（peering）关系，互相免费交换流量。
常见的Tier-1 ISP包括：AT&T、Verizon、Level 3（现Cogent）、NTT等。这些公司拥有跨洋光缆、国际骨干路由器，是因特网"高速公路"的建造者和运营者。
类比：Tier-1 ISP就像跨国快递公司（如DHL、FedEx），拥有自己的航空机队和跨国运输网络，包裹跨国运输时，靠它们来跑长途。
3. 区域ISP（regional ISP）："省级快递公司"------连接全国各地的桥梁
区域ISP（regional ISP）覆盖一个国家或大区域（比如东亚、欧洲、北美），是Tier-1 ISP和接入ISP之间的"中间层"。
区域ISP的特点：
- 向上连接Tier-1 ISP，获取全球互联网接入；
- 向下为接入ISP提供服务，让接入ISP能接入因特网；
- 区域ISP之间也可能直接互联，减少对Tier-1的依赖。
中国的三大运营商（中国电信、中国移动、中国联通），在某种程度上就扮演了区域ISP的角色------它们覆盖全国，向上连接国际Tier-1 ISP，向下为千家万户提供接入服务。
类比：区域ISP就像各省的快递分拨中心------连接国家级枢纽和各小区快递站，负责省内和跨省的包裹中转。
4. 接入ISP（access ISP）："小区快递站"------离用户最近的一站
接入ISP（access ISP）就是直接面向我们终端用户的ISP，也是我们在1.1节提到的ISP（如电信、移动、联通）。
接入ISP的特点：
- 直接为端系统（手机、电脑）提供接入服务；
- 是用户接入因特网的"最后一站"；
- 向区域ISP或Tier-1 ISP购买"上游接入"服务，获取全球互联网连接。
你家装的宽带、手机用的4G/5G流量，都是接入ISP提供的服务。接入ISP把你的设备连接到它们的网络，再通过区域ISP和Tier-1 ISP，最终接入全球因特网。
类比：接入ISP就像你家小区门口的快递站------离你最近，你直接和它打交道，它帮你把包裹送到上级分拨中心。
5. IXP（Internet Exchange Point，因特网交换点）："快递公司的交汇路口"
在"网络的网络"结构中，除了层级化的ISP，还有一个重要角色------IXP（Internet Exchange Point，因特网交换点）。

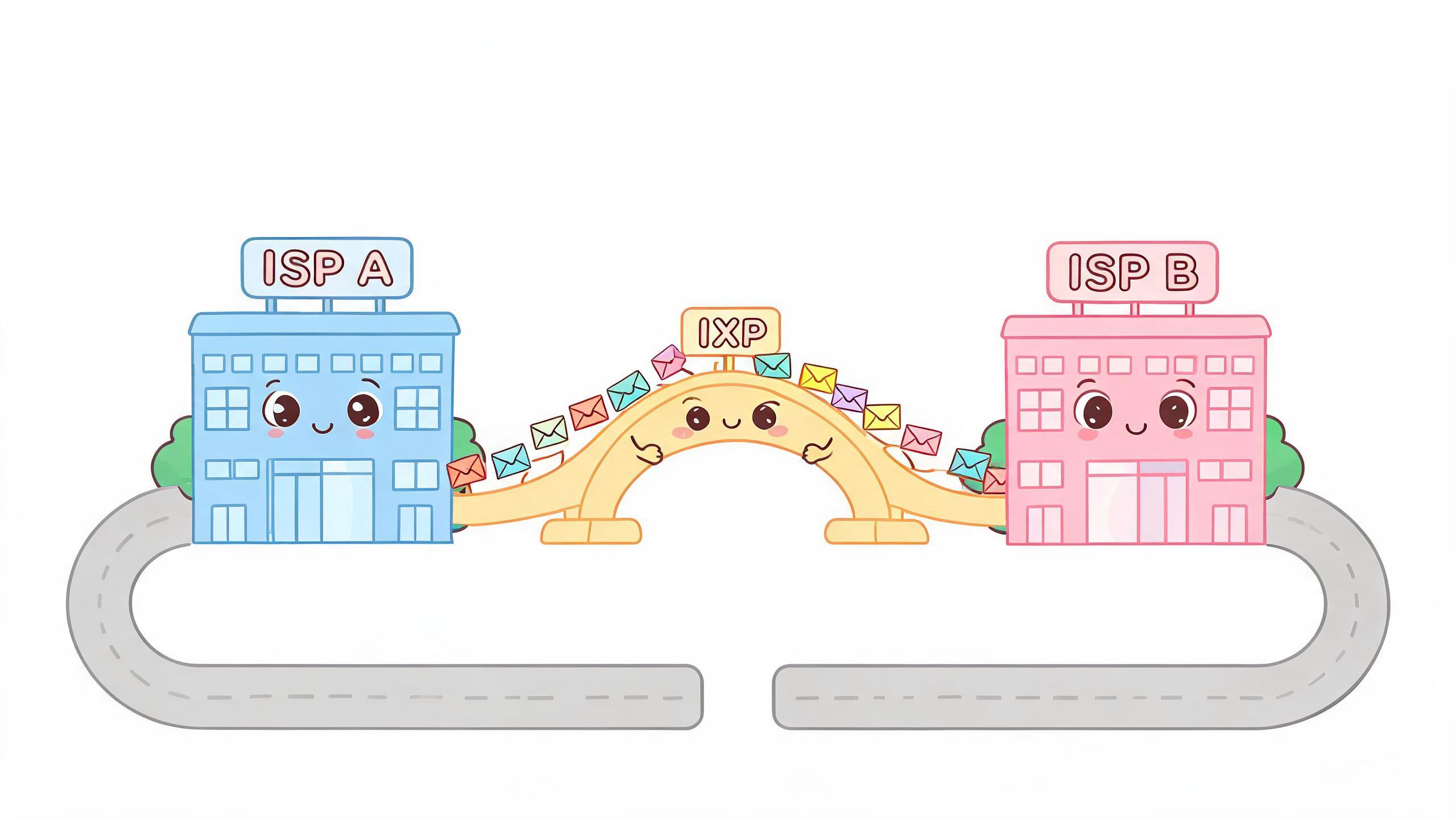

IXP（Internet Exchange Point，因特网交换点）：是一个物理基础设施，让不同的ISP（特别是同层级的ISP）可以直接交换流量，而不需要通过上级ISP中转。
通俗类比：IXP就像两个快递公司的"交汇路口"------假设A快递公司要从B快递公司的区域送一个包裹，如果没有交汇路口，A要把包裹送到上级国家枢纽，再从国家枢纽转到B的区域；有了交汇路口，A可以直接把包裹交给B，省去了绕路的麻烦。
IXP的作用：
- 降低延迟：直接交换流量比经过上级中转更短、更快。
- 降低成本：ISP之间通过IXP直接交换流量，不需要向上级ISP支付"中转费"。
- 提高可靠性：如果到上级ISP的链路出故障，还可以通过IXP走另一条路径。
全球有数百个IXP，分布在各大城市。比如德国的DE-CIX（法兰克福）、荷兰的AMS-IX（阿姆斯特丹）都是世界知名的IXP。中国的国家级IXP也在持续建设和完善中。
6. 内容提供商网络（content provider network）："自己建快递公司的大客户"
随着因特网的发展，出现了另一个重要角色------内容提供商网络（content provider network）。
内容提供商网络（content provider network）：是大型互联网公司（如Google、Netflix、Meta、阿里巴巴、腾讯）为了优化自己的内容分发，自建或租用的全球网络基础设施。
为什么内容提供商要"自建网络"？因为它们的数据量太大了------Google每天处理数十亿次搜索请求，Netflix占用了全球大量的视频流量，如果完全依赖ISP网络，成本高、延迟大、可控性差。所以这些巨头选择：
- 在全球各地建数据中心（data center），缓存内容，让用户就近获取；
- 租用或铺设自己的光纤链路，连接各个数据中心；
- 直接与接入ISP在IXP处互联，让用户跳过层层ISP，直接访问内容提供商的网络。
类比：就像一个超大型电商公司（比如淘宝），订单量太大，依赖第三方快递公司成本太高、太慢，于是自己建了物流公司（比如菜鸟网络），直接在各地建仓库、租货车、和小区快递站直接对接，让自己的包裹更快、更便宜地送达用户。
内容提供商网络的出现，让因特网的结构从"纯粹层级化的ISP网络"，变成了"层级化ISP + 扁平化内容提供商网络"的混合结构------这也是"网络的网络"不断演化的体现。
本节核心总结（必看）
看完1.3小节，我们可以用一句话概括"网络核心"：
网络核心是因特网的"心脏地带"，由大量互联的分组交换机（路由器）组成，通过分组交换方式传输数据，采用存储转发机制、排队缓存和转发表路由，最终通过Tier-1 ISP、区域ISP、接入ISP和IXP的层级化"网络的网络"结构，将全球数十亿端系统连接在一起。
最后梳理本节必掌握的核心概念：
- 网络核心（network core）：因特网中互联的分组交换机集合，是数据的"中枢运输系统"；
- 分组交换（packet switching）：数据拆成小分组，独立传输，到达后重组，是因特网核心的交换方式；
- 存储转发传输（store-and-forward transmission）：路由器必须接收完整分组后才能转发，确保数据正确性；
- 排队时延（queuing delay）：分组在路由器输出缓存中等待传输的时间，取决于网络拥堵程度；
- 丢包（packet loss）：路由器缓存满时，新到达的分组被丢弃，靠重传机制保证数据可靠；
- 输出缓存（output buffer）：路由器中存储等待转发的分组的队列区域；
- 转发表（forwarding table）：路由器中记录"目的地址→输出链路"对应关系的表；
- 路由协议（routing protocol）：路由器之间交换信息、自动维护转发表的规则集合；
- 电路交换（circuit switching）：先建立专用连接，再传输数据，全程独占带宽；
- 频分复用（FDM, Frequency-Division Multiplexing）：将带宽分为多个频段，每个连接独占一个频段；
- 时分复用（TDM, Time-Division Multiplexing）：将传输时间分为帧和时隙，每个连接分配固定时隙；
- 网络的网络（network of networks）：因特网由多层ISP网络互联而成，不是单一网络；
- Tier-1 ISP（第一层ISP）：全球级ISP，直接互联，构成因特网核心骨干网；
- 区域ISP（regional ISP）：覆盖国家或大区域的ISP，连接Tier-1和接入ISP；
- 接入ISP（access ISP）：直接面向终端用户的ISP（如电信、移动、联通）；
- IXP（Internet Exchange Point，因特网交换点）：让不同ISP直接交换流量的物理基础设施；
- 内容提供商网络（content provider network）：大型互联网公司自建的全球网络，优化内容分发；
- 对等（peering）：ISP之间免费交换流量的关系，常见于同层级ISP之间。
结语
网络核心看起来很复杂，但本质就是"数据的运输系统"------分组交换像共享公路上的快递运输，存储转发像中转站必须收齐包裹才发车，排队和丢包像高峰期的拥堵和包裹溢出，转发表像分拣中心的地址表，而"网络的网络"像快递公司的层级体系------从全球巨头到省级公司到小区快递站，层层连接，环环相扣。
这些看似高深的网络核心概念，其实和我们生活中的交通系统、快递物流是如此相似------它们都是为了解决同一个问题：如何高效、可靠地把"东西"（数据/包裹）从A点送到B点。
下一节我们将进入1.4小节------分组交换网中的时延、丢包和吞吐量，进一步深入理解网络核心的性能指标。感兴趣的朋友可以关注一下，一起跟着《计算机网络-自顶向下方法》，从基础开始，逐步吃透计算机网络～
