1. 项目概述

本工程为普中 51 单片机教程（BV1Mb411e7re）第 24 讲配套实验。STC89C52RC 片内没有硬件 DAC 外设 ，实验采用定时器 0 中断产生软件 PWM ，PWM 波经模块上的 RC 低通滤波电路取出平均值，等效实现数模转换（DAC），驱动 DA1 指示灯。主循环以"占空比递增---递减"往复扫描的方式改变平均电压，形成呼吸灯效果。

核心特征：

项目	说明
实现方式	软件 PWM（定时器 0、工作方式 1）+ RC 滤波
PWM 周期	100 × 0.01ms = 1ms（频率 1kHz）
占空比范围	0 ~ 70（70 以上肉眼分辨不出亮度变化）
输出引脚	P2.1（sbit PWM = P2^1）
主循环节奏	每步 delay_ms(1)，约 1.4s 完成一次呼吸周期

2. 工程目录结构

24-DAC数模转换实验/
├── App/
│   └── pwm/            # PWM 驱动模块（核心）
│       ├── pwm.c       # pwm_init / pwm_set_duty_cycle / T0 中断服务
│       └── pwm.h       # 引脚定义、外部变量与函数声明
├── Public/
│   ├── public.c        # 通用软件延时 delay_10us / delay_ms
│   └── public.h        # 数据类型重定义 u8/u16/u32、延时函数声明
├── User/
│   └── main.c          # 主函数：占空比三角波扫描
├── Obj/                # Keil 编译输出（.obj/.lst/.hex/.m51）
├── template.uvproj     # Keil 工程文件
├── template.uvopt      # Keil 工程选项
└── 呼吸灯一样闪烁.jpg   # 实验现象参考图

分层结构：User（应用层）→ App（驱动层）→ Public（基础层），层次清晰、便于复用。

3. 硬件平台与引脚分配

• 芯片：STC89C52RC（内核兼容 8051，12MHz 晶振，机器周期 1μs）
• 开发板：普中（PRECHIN）51 开发板，DAC(PWM) 模块
• PWM 输出：P2.1 （在 pwm.h 中以 sbit PWM = P2^1 定义，可移植时只需改这一处）
• 后级电路：RC 低通滤波 → 运放缓冲 → LED（DA1）
• 定时器：定时器 0，工作方式 1（16 位定时）

4. 实验原理

4.1 PWM 模拟 DAC

数字引脚只能输出 0 或 VCC 两个电平，无法直接产生中间电压。但 PWM 波形的平均值等于 VCC × 占空比：

• 占空比 0% → 平均电压 0V → LED 熄灭
• 占空比 70% → 平均电压约 0.7×VCC → LED 较亮
• 占空比连续变化 → 平均电压线性变化 → 亮度平滑变化

当 PWM 频率（本实验 1kHz）远高于 LED/人眼响应频率时，经 RC 滤波后即可得到稳定的模拟电压，等效于一个分辨率约 100 级（tim_scale=100）的 DAC。

4.2 呼吸灯的三角波调制

主循环令占空比 duty 先从 0 递增至 70，再递减回 0，形成三角波扫描。平均电压随之先升后降，LED 亮度同步"渐亮→渐暗"，每步延时 1ms 保证过渡流畅。占空比上限取 70 而非 100，是因为亮度与人眼感知非线性，超过 70 后继续增大肉眼几乎无法分辨。

5. 程序架构与模块划分

模块	文件	职责
应用层	User/main.c	方向变量 dir + 占空比 duty 三角波扫描
驱动层	App/pwm/pwm.c	PWM 初始化、占空比设置、定时器 0 中断服务程序
基础层	Public/public.c	通用软件延时函数

模块间通过全局变量 gduty（占空比）解耦：主循环只调用 pwm_set_duty_cycle() 写入目标值，波形生成完全由中断异步完成------这是典型的"前台逻辑 + 后台波形"前后台系统结构。

6. 关键代码解析

6.1 PWM 初始化（pwm.c）

void pwm_init(u8 tim_h, u8 tim_l, u16 tim_scale, u8 duty)
{
    gtim_h = tim_h;      // 初值存全局，供中断重装
    gtim_l = tim_l;
    gduty = duty;
    gtim_scale = tim_scale;

    TMOD |= 0x01;        // 定时器0，工作方式1（16位）
    TH0 = gtim_h;
    TL0 = gtim_l;
    ET0 = 1;             // 允许定时器0中断
    EA = 1;              // 开总中断
    TR0 = 1;             // 启动定时器
}

入口参数解耦：初值、周期倍数、占空比均由调用方传入，模块可复用于任意频率/分辨率的 PWM 场景。

6.2 中断服务程序（波形生成核心）

void pwm(void) interrupt 1
{
    static u16 time = 0;
    TH0 = gtim_h;        // 重装初值，保证精确 0.01ms
    TL0 = gtim_l;

    time++;
    if (time >= gtim_scale)   // 周期计满（100次）
        time = 0;
    if (time <= gduty)        // 高电平窗口
        PWM = 1;
    else
        PWM = 0;
}

要点：①中断内重装初值，抵消中断响应延迟，保证节拍精度；②static u16 time 只在中断上下文存活，主程序不可见；③比较 time <= gduty 输出高电平，gduty 即高电平计数值。

6.3 主循环三角波（main.c）

if (dir == 0) {          // 递增方向
    duty++;
    if (duty == 70) dir = 1;   // 到达上限，反向
} else {                 // 递减方向
    duty--;
    if (duty == 0) dir = 0;    // 回到下限，再反向
}
pwm_set_duty_cycle(duty);      // 更新占空比
delay_ms(1);                   // 控制呼吸速度

dir 作为方向标志位，实现 0→70→0 的往复扫描；duty 是"逻辑亮度"，与 PWM 硬件输出解耦。

7. 程序流程图

7.1 总体流程（Mermaid，Obsidian 可直接渲染）

#mermaid-svg-hXD5HXf1e6UAO5uG{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;fill:#333;}@keyframes edge-animation-frame{from{stroke-dashoffset:0;}}@keyframes dash{to{stroke-dashoffset:0;}}#mermaid-svg-hXD5HXf1e6UAO5uG .edge-animation-slow{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 50s linear infinite;stroke-linecap:round;}#mermaid-svg-hXD5HXf1e6UAO5uG .edge-animation-fast{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 20s linear infinite;stroke-linecap:round;}#mermaid-svg-hXD5HXf1e6UAO5uG .error-icon{fill:#552222;}#mermaid-svg-hXD5HXf1e6UAO5uG .error-text{fill:#552222;stroke:#552222;}#mermaid-svg-hXD5HXf1e6UAO5uG .edge-thickness-normal{stroke-width:1px;}#mermaid-svg-hXD5HXf1e6UAO5uG .edge-thickness-thick{stroke-width:3.5px;}#mermaid-svg-hXD5HXf1e6UAO5uG .edge-pattern-solid{stroke-dasharray:0;}#mermaid-svg-hXD5HXf1e6UAO5uG .edge-thickness-invisible{stroke-width:0;fill:none;}#mermaid-svg-hXD5HXf1e6UAO5uG .edge-pattern-dashed{stroke-dasharray:3;}#mermaid-svg-hXD5HXf1e6UAO5uG .edge-pattern-dotted{stroke-dasharray:2;}#mermaid-svg-hXD5HXf1e6UAO5uG .marker{fill:#333333;stroke:#333333;}#mermaid-svg-hXD5HXf1e6UAO5uG .marker.cross{stroke:#333333;}#mermaid-svg-hXD5HXf1e6UAO5uG svg{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;}#mermaid-svg-hXD5HXf1e6UAO5uG p{margin:0;}#mermaid-svg-hXD5HXf1e6UAO5uG .label{font-family:"trebuchet ms",verdana,arial,sans-serif;color:#333;}#mermaid-svg-hXD5HXf1e6UAO5uG .cluster-label text{fill:#333;}#mermaid-svg-hXD5HXf1e6UAO5uG .cluster-label span{color:#333;}#mermaid-svg-hXD5HXf1e6UAO5uG .cluster-label span p{background-color:transparent;}#mermaid-svg-hXD5HXf1e6UAO5uG .label text,#mermaid-svg-hXD5HXf1e6UAO5uG span{fill:#333;color:#333;}#mermaid-svg-hXD5HXf1e6UAO5uG .node rect,#mermaid-svg-hXD5HXf1e6UAO5uG .node circle,#mermaid-svg-hXD5HXf1e6UAO5uG .node ellipse,#mermaid-svg-hXD5HXf1e6UAO5uG .node polygon,#mermaid-svg-hXD5HXf1e6UAO5uG .node path{fill:#ECECFF;stroke:#9370DB;stroke-width:1px;}#mermaid-svg-hXD5HXf1e6UAO5uG .rough-node .label text,#mermaid-svg-hXD5HXf1e6UAO5uG .node .label text,#mermaid-svg-hXD5HXf1e6UAO5uG .image-shape .label,#mermaid-svg-hXD5HXf1e6UAO5uG .icon-shape .label{text-anchor:middle;}#mermaid-svg-hXD5HXf1e6UAO5uG .node .katex path{fill:#000;stroke:#000;stroke-width:1px;}#mermaid-svg-hXD5HXf1e6UAO5uG .rough-node .label,#mermaid-svg-hXD5HXf1e6UAO5uG .node .label,#mermaid-svg-hXD5HXf1e6UAO5uG .image-shape .label,#mermaid-svg-hXD5HXf1e6UAO5uG .icon-shape .label{text-align:center;}#mermaid-svg-hXD5HXf1e6UAO5uG .node.clickable{cursor:pointer;}#mermaid-svg-hXD5HXf1e6UAO5uG .root .anchor path{fill:#333333!important;stroke-width:0;stroke:#333333;}#mermaid-svg-hXD5HXf1e6UAO5uG .arrowheadPath{fill:#333333;}#mermaid-svg-hXD5HXf1e6UAO5uG .edgePath .path{stroke:#333333;stroke-width:2.0px;}#mermaid-svg-hXD5HXf1e6UAO5uG .flowchart-link{stroke:#333333;fill:none;}#mermaid-svg-hXD5HXf1e6UAO5uG .edgeLabel{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-hXD5HXf1e6UAO5uG .edgeLabel p{background-color:rgba(232,232,232, 0.8);}#mermaid-svg-hXD5HXf1e6UAO5uG .edgeLabel rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-hXD5HXf1e6UAO5uG .labelBkg{background-color:rgba(232, 232, 232, 0.5);}#mermaid-svg-hXD5HXf1e6UAO5uG .cluster rect{fill:#ffffde;stroke:#aaaa33;stroke-width:1px;}#mermaid-svg-hXD5HXf1e6UAO5uG .cluster text{fill:#333;}#mermaid-svg-hXD5HXf1e6UAO5uG .cluster span{color:#333;}#mermaid-svg-hXD5HXf1e6UAO5uG div.mermaidTooltip{position:absolute;text-align:center;max-width:200px;padding:2px;font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:12px;background:hsl(80, 100%, 96.2745098039%);border:1px solid #aaaa33;border-radius:2px;pointer-events:none;z-index:100;}#mermaid-svg-hXD5HXf1e6UAO5uG .flowchartTitleText{text-anchor:middle;font-size:18px;fill:#333;}#mermaid-svg-hXD5HXf1e6UAO5uG rect.text{fill:none;stroke-width:0;}#mermaid-svg-hXD5HXf1e6UAO5uG .icon-shape,#mermaid-svg-hXD5HXf1e6UAO5uG .image-shape{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-hXD5HXf1e6UAO5uG .icon-shape p,#mermaid-svg-hXD5HXf1e6UAO5uG .image-shape p{background-color:rgba(232,232,232, 0.8);padding:2px;}#mermaid-svg-hXD5HXf1e6UAO5uG .icon-shape .label rect,#mermaid-svg-hXD5HXf1e6UAO5uG .image-shape .label rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-hXD5HXf1e6UAO5uG .label-icon{display:inline-block;height:1em;overflow:visible;vertical-align:-0.125em;}#mermaid-svg-hXD5HXf1e6UAO5uG .node .label-icon path{fill:currentColor;stroke:revert;stroke-width:revert;}#mermaid-svg-hXD5HXf1e6UAO5uG :root{--mermaid-font-family:"trebuchet ms",verdana,arial,sans-serif;} 定时器0中断（每0.01ms异步触发）
是(递增)
是
否
否(递减)
是
否
是
否
是
否
共享 gduty
上电复位
pwm_init(0xFF,0xF6,100,0)

T0方式1, 0.01ms定时, 周期1ms
开启 ET0/EA/TR0

PWM 中断启动
dir == 0 ?
duty++
duty == 70 ?
dir = 1
pwm_set_duty_cycle

更新占空比
duty--
duty == 0 ?
dir = 0
delay_ms 1ms
重装初值 TH0/TL0
time++
time >= 100 ?
time = 0
time <= gduty ?
PWM = 1
PWM = 0
RC低通滤波 → DA1 呼吸灯

7.2 时序关系

time:    0    1    2   ...  duty ...  99   0    1  ...
PWM:    ┌────高────┐└──────低──────────┘┌───高──...
         |<--------- 1ms 周期 ---------->|
占空比 duty/tim_scale = 平均电压/VCC

8. 关键参数计算

参数	计算	结果
机器周期	12MHz / 12	1μs
定时器初值	0xFFF6 = 65526	定时 (65536−65526)×1μs = 10μs（0.01ms）
PWM 周期	tim_scale=100 × 10μs	1ms
PWM 频率	1 / 1ms	1kHz
PWM 分辨率	tim_scale	100 级（1%）
呼吸半周期	70 步 × 1ms	70ms，全周期约 140ms

9. 实验现象与结论

• 现象 ：程序烧录后 DA1 由暗渐亮、再由亮渐暗，循环往复，无可见频闪。

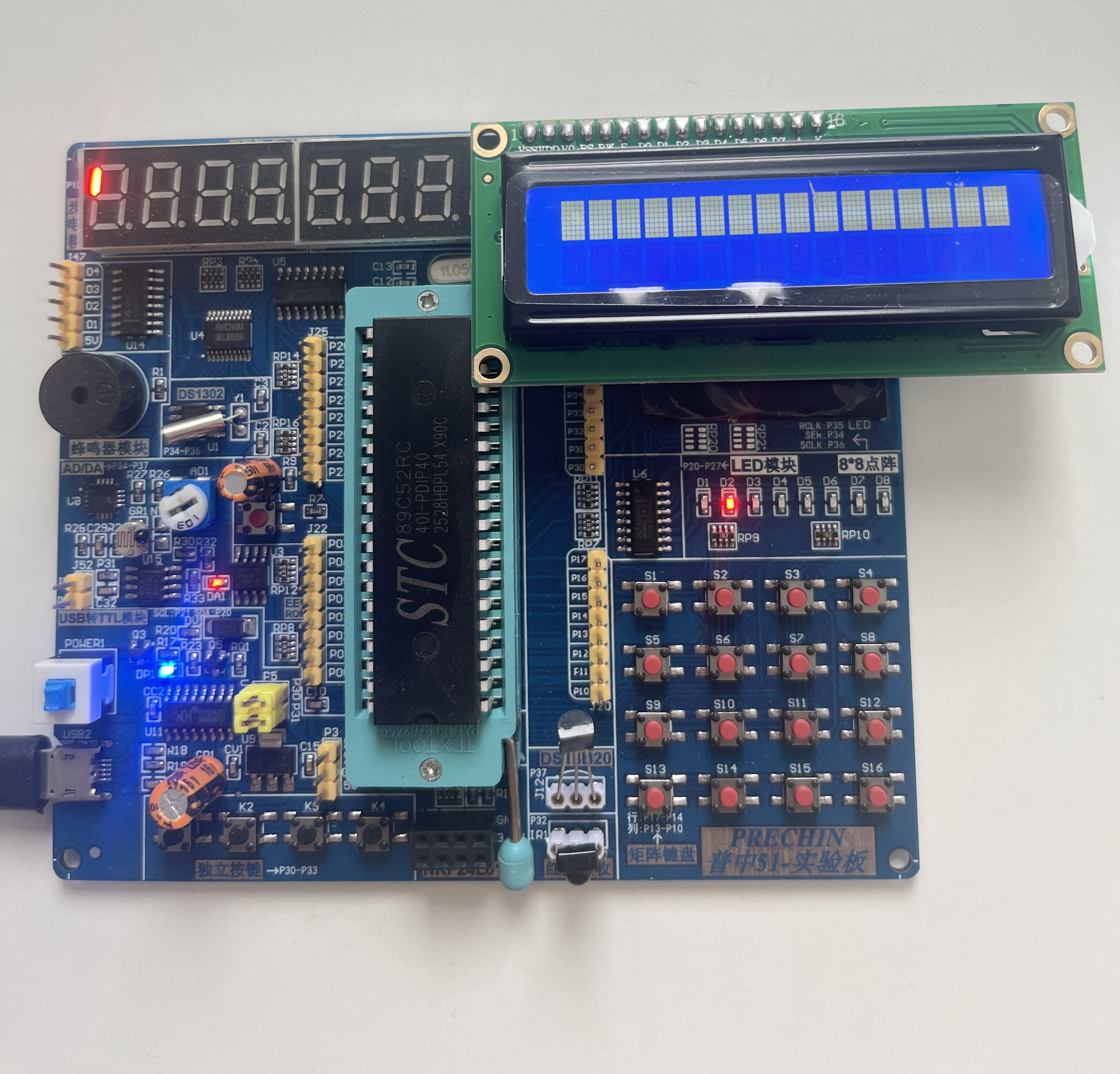

  蓝色灯右上方红色为呼吸灯，虽然与右侧D2灯对应，但D2没有呼吸现象。

• 结论一：软件 PWM + RC 滤波可以在无硬件 DAC 的 51 单片机上有效实现模拟量输出，平均电压与占空比呈线性关系（V_avg = VCC × duty/tim_scale）。

• 结论二：前后台架构下，主循环仅维护"逻辑亮度"，波形由中断保证，占空比切换不会造成波形毛刺。

• 结论三：占空比上限取 70 体现了感知层面的工程折中------超出人眼分辨范围的精度没有实际意义。

10. 学习要点与反思

1. 软件 DAC 本质：PWM 占空比 ↔ 平均电压的线性映射，是"数字→模拟"的最低成本方案（对比 STM32F103 的硬件 DAC/高级定时器 PWM，原理相通）。
2. 中断重装初值 ：方式 1 不会自动重装，中断内先 TH0/TL0 赋值再计数，是保证精度的关键细节。
3. 参数化设计 ：pwm_init(h, l, scale, duty) 把频率与分辨率交给调用者，模块可移植性强，值得在后续项目中沿用。
4. volatile 意识 ：gduty 在主循环与中断间共享，严格来说应加 volatile 防止编译器优化（本例单次赋值场景未出问题，但习惯要养成）。
5. 与前序实验的衔接：与 STM32 线"6-4 PWM 驱动舵机""6-5 PWM 驱动直流电机"形成对照------同一 PWM 概念，51 用软件定时器模拟，STM32 用硬件定时器外设，可对比加深理解。

---
