MicroPython ADC 采样拖慢主循环？试试 DMA + 乒乓缓冲，全程解放 CPU

Freak嵌入式2026-09-03 16:32

1.实验前的准备

在下面实验中，我们需要将**风雅一号板-Grove接口扩展板插入到 风雅一号板-通用兼容扩展板上，同时使用 PH2.0-4P 接线连接 风雅一号板-Grove接口扩展板的 AIN0 接口和 GraftSense-滑动变阻器模块**上的模拟输出接口：

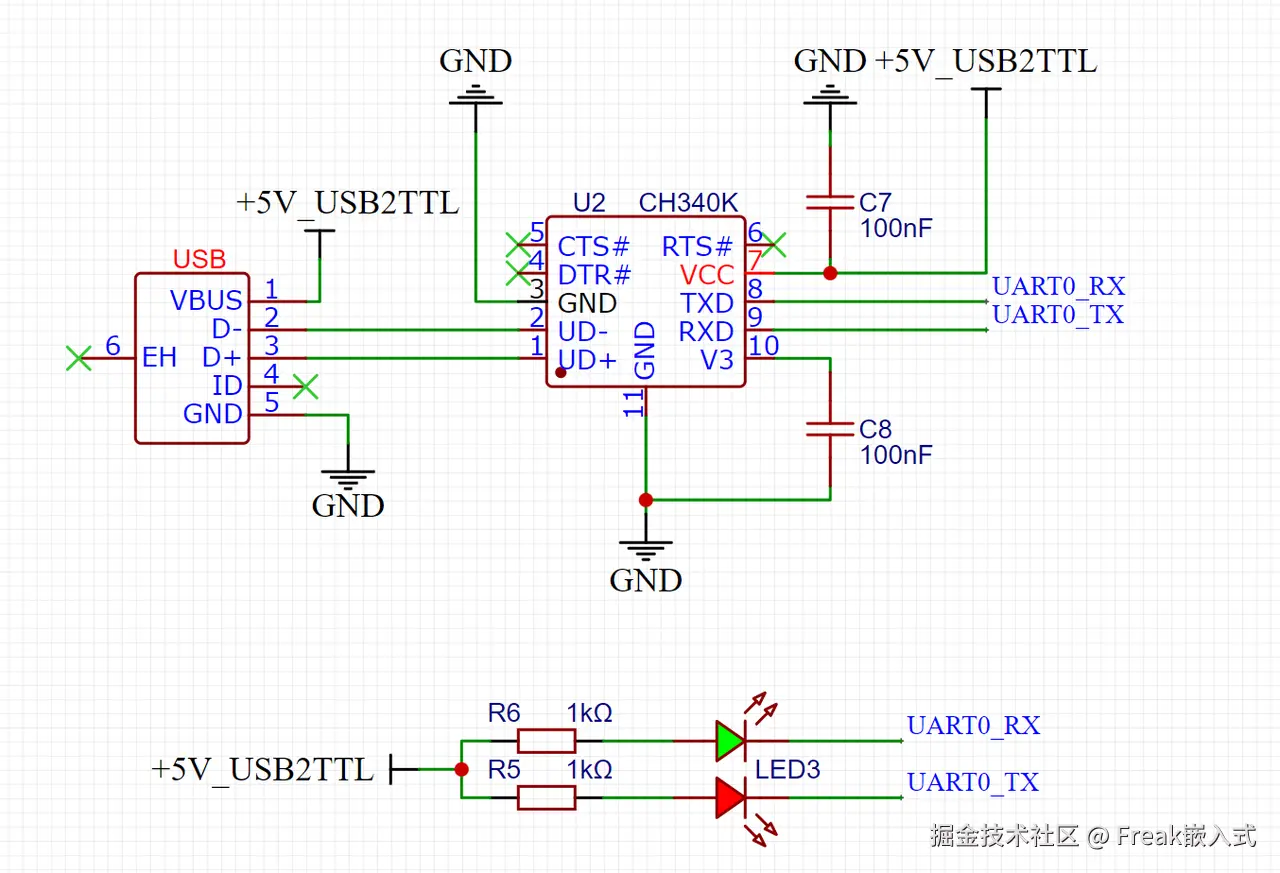

除此之外，我们首先需要将 MiniUSB 数据线连接到**风雅一号板-通用兼容扩展板**上的串口，这里，GP0 和 GP1 是树莓派 Pico 的硬件串口 UART0 的默认引脚：

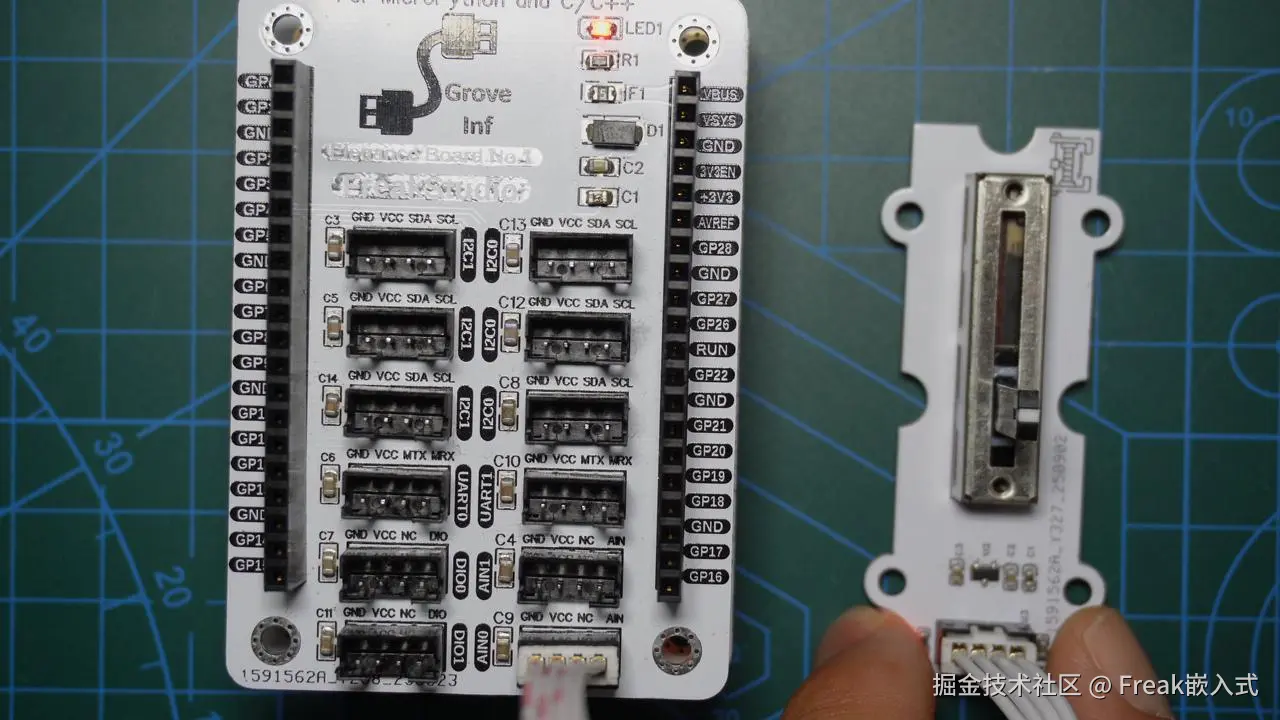

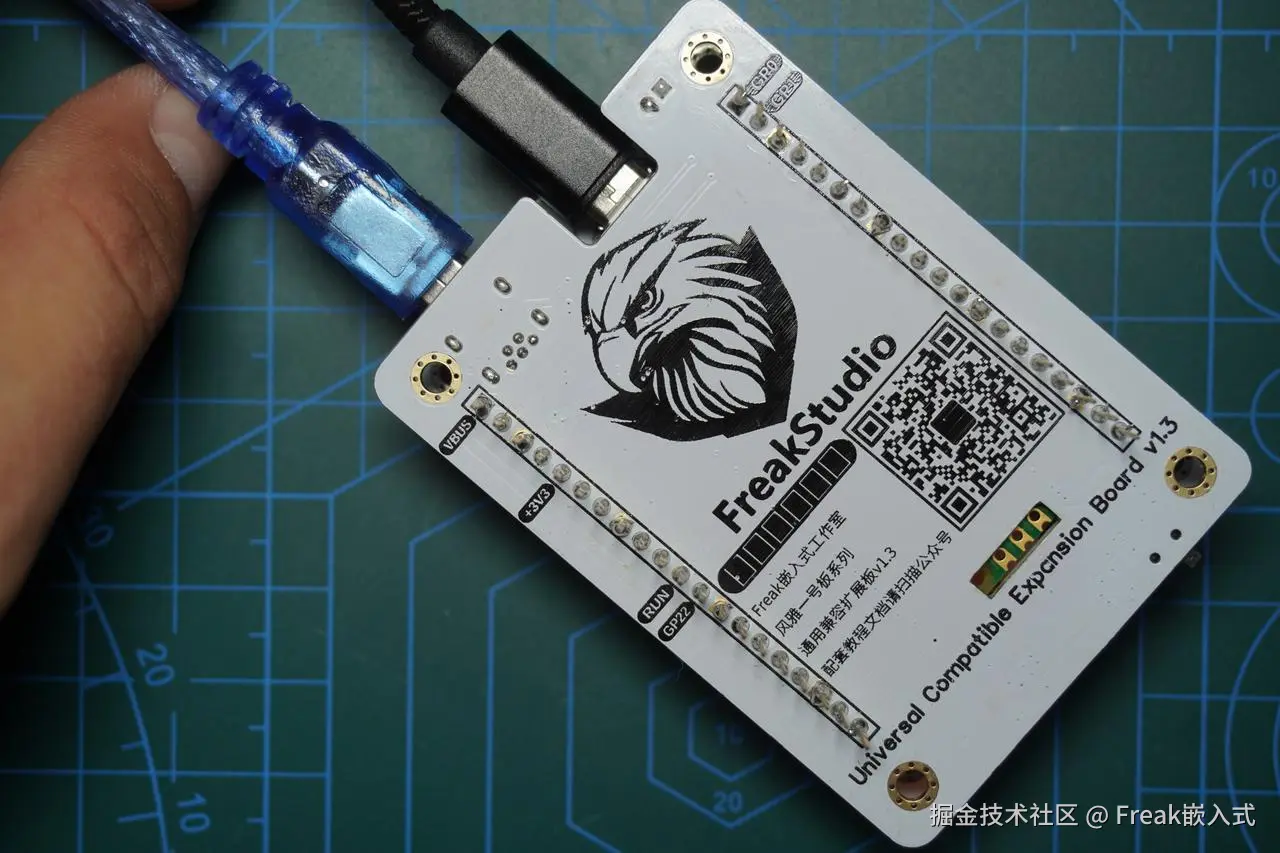

插入后实物图如下：

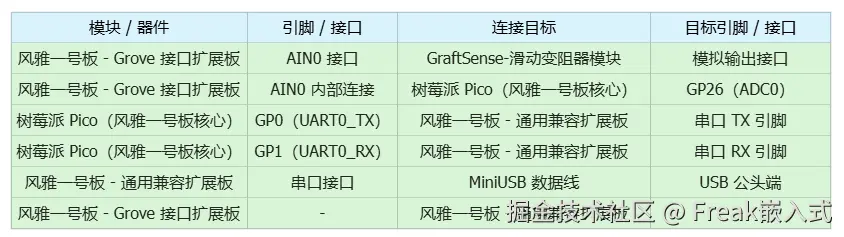

引脚连接情况如下表所示：

2.自定义模数转换 DMA 传输类的实现

这里，我们定义了一个 DMA_ADC_Transfer 类，用以在树莓派 Pico 中使用 DMA 实现 ADC 转换数据从 FIFO 寄存器到内存的传输。

示例代码如下：

Python 复制代码
# Python env   : MicroPython v1.23.0
# -*- coding: utf-8 -*-
# @Time    : 2024/9/8 下午11:15
# @Author  : 李清水
# @File    : dma_adc_trans.py.py
# @Description : 自定义ADC数据采集DMA传输类

# ======================================== 导入相关模块 =========================================

# 导入硬件相关模块
from machine import ADC
# 导入 addressof 函数，用于获取数据的内存地址
from uctypes import addressof
# 导入DMA相关模块
from rp2 import DMA
# 导入读写32位内存的模块
from machine import mem32

# ======================================== 全局变量 ============================================

# ======================================== 功能函数 ============================================

# ======================================== 自定义类 ============================================

# 自定义ADC类，通过DMA进行数据传输
class DMA_ADC_Transfer:
    """
​    DMA_ADC_Transfer 类，用于通过 DMA 进行高效的 ADC 数据传输。
​    该类封装了 ADC 配置、DMA 传输、FIFO 控制等功能，实现高速采样并存入用户提供的缓冲区。

​    该类支持自由采样模式，并可配置 ADC 采样率，同时提供阻塞和非阻塞模式进行 DMA 传输。

​    Attributes:
​        buf (bytearray): 用于存储 ADC 采样数据的缓冲区。
​        sample_rate (int): 期望的 ADC 采样率 (Hz)。
​        adc (ADC): ADC 实例对象，用于进行模数转换。
​        dma (DMA): DMA 控制器实例对象。

​    Constants:
​        DREQ_ADC (int): ADC 的 DMA 触发信号 ID。
​        ADC_BASE (int): ADC FIFO 寄存器的基地址。
​        CS_REG (int): 控制寄存器 (CS) 的地址偏移。
​        RESULT_REG (int): 结果寄存器 (RESULT) 的地址偏移。
​        FCS_REG (int): FIFO 控制寄存器 (FCS) 的地址偏移。
​        DIV_REG (int): 采样分频寄存器 (DIV) 的地址偏移。
​        FIFO_REG (int): FIFO 数据寄存器 (FIFO) 的地址偏移。
​        FIFO_THRESH (int): ADC FIFO 触发 DMA 传输的阈值。
​        ADC_CLOCK_FREQ (int): ADC 时钟频率，假设为 48MHz。

​    Methods:
​        __init__(self, buf: bytearray, sample_rate: int = 1000, adc_id: int = 0):
​            初始化 DMA_ADC_Transfer 类的实例，并配置 ADC 与 DMA。

​        configure_adc_fifo(self) -> None:
​            配置 ADC FIFO，使其能够配合 DMA 进行数据传输。

​        start_adc_continuous(self) -> None:
​            启动 ADC 自由采样模式，使其持续采集数据。

​        configure_adc_sample_rate(self, sample_rate: int) -> None:
​            配置 ADC 采样率，并设置相应的时钟分频。

​        stop_dma_adc_fifo(self) -> None:
​            停止 DMA 传输和 ADC 采样，确保采样过程安全结束。

​        start_dma_transfer(self, wait_func: callable = None, complete_callback: callable = None, blocking: bool = True) -> None:
​            启动 DMA 传输，并可选择是否阻塞等待完成或指定传输完成回调。

​        close(self) -> None:
​            关闭 DMA 传输，并释放 ADC 资源。
​    """

​    ​# ADC的DMA触发信号
    DREQ_ADC = 36

    # ADC FIFO寄存器的基地址
    ADC_BASE = 0x4004C000
    # CS 寄存器偏移量为0x00
    CS_REG = ADC_BASE + 0x00
    # RESULT 寄存器偏移量为0x04
    RESULT_REG = ADC_BASE + 0x04
    # FIFO 控制寄存器偏移量为0x08
    FCS_REG = ADC_BASE + 0x08
    # DIV 寄存器偏移量为0x10
    DIV_REG = ADC_BASE + 0x10
    # FIFO 寄存器偏移量为0x0C
    FIFO_REG = ADC_BASE + 0x0C

    # ADC的 FIFO 阈值
    FIFO_THRESH = 1

    # ADC 时钟频率，假设为48MHz
    ADC_CLOCK_FREQ = 48_000_000

    def __init__(self, buf: bytearray, sample_rate: int = 1000, adc_id: int = 0) -> None:
        """
​        初始化DMA_ADC_Transfer类的实例。

​        Args:
​            buf (bytearray): 用户传入的数据缓冲区。
​            sample_rate (int): 期望的采样率 (Hz)，默认为1000。
​            adc_id (int): ADC的ID号（0、1或2），默认为0。

​        Raises:
​            TypeError: 如果buf不是bytearray类型。
​            ValueError: 如果adc_id不是0、1或2，或者采样率超出范围。
​        """
​        ​# 判断buf是否为bytearray类型
        if not isinstance(buf, bytearray):
            raise TypeError("buf must be bytearray")

        # 判断adc_id是否为0、1或2
        if adc_id not in (0, 1, 2):
            raise ValueError("adc_id must be 0, 1 or 2")

        # 缓冲区：用户传入的缓冲区
        self.buf = buf
        # 采样率
        self.sample_rate = sample_rate
        # 创建ADC对象
        self.adc = ADC(adc_id)
        # 创建DMA通道对象
        self.dma = DMA()
        # 配置ADC的FIFO
        self.configure_adc_fifo()
        # 配置ADC采样率
        self.configure_adc_sample_rate(self.sample_rate)
        # 启动自由采样模式
        self.start_adc_continuous()

    def configure_adc_fifo(self) -> None:
        """
​        配置ADC的FIFO，与DMA控制器相配合。
​        默认FIFO右移4位，即ADC数据为8位，最大值为255。

​        Returns:
​            None
​        """
​        ​# 启用FIFO (FCS.EN), 启用DMA请求信号 (FCS.DREQ_EN), 设置FIFO右移 (FCS.SHIFT)
        fcs_value = mem32[DMA_ADC_Transfer.FCS_REG]
        mem32[DMA_ADC_Transfer.FCS_REG] = fcs_value | (1 << 0) | (1 << 3) | (1 << 1)
        # 设置FIFO阈值 (FCS.THRESH)
        mem32[DMA_ADC_Transfer.FCS_REG] |= (DMA_ADC_Transfer.FIFO_THRESH << 24)

    def start_adc_continuous(self) -> None:
        """
​        启动自由采样模式，使能START_MANY数据位。
​        ADC将自动以固定的间隔启动新的转换。

​        Returns:
​            None
​        """
​        ​# 读取 CS 寄存器的当前值
        cs_value = mem32[DMA_ADC_Transfer.CS_REG]
        # 设置 START_MANY 位为1
        mem32[DMA_ADC_Transfer.CS_REG] = cs_value | (1 << 3)

    def configure_adc_sample_rate(self, sample_rate: int) -> None:
        """
​        配置ADC采样率。

​        Args:
​            sample_rate (int): 期望的采样率 (Hz)。

​        Returns:
​            None

​        Raises:
​            ValueError: 如果采样率超出范围。
​        """
​        ​# 确保采样率在合理范围内
        if sample_rate <= 0 or sample_rate > 48_000_000:
            raise ValueError("sample rate out of range")

        # 采样率在1000Hz以上时，才能充分发挥DMA的作用
        # 若采样率在1000Hz以下，使用普通软件定时器定时采样即可
        if sample_rate < 1000:
            raise ValueError("sample rate too low")

        # 计算分频器值
        total_period = 48_000_000 / sample_rate
        int_part = int(total_period) - 1
        frac_part = int((total_period - int_part - 1) * 256)

        # 写入采样周期到DIV寄存器
        mem32[DMA_ADC_Transfer.DIV_REG] = (int_part << 8) | frac_part

    def stop_dma_adc_fifo(self) -> None:
        """
​        停止DMA传输和ADC转换。

​        Returns:
​            None
​        """
​        ​# 清除 CS 寄存器中的 START_MANY 位，以停止 ADC 转换
        # 读取 CS 寄存器
        adc_cs_value = mem32[DMA_ADC_Transfer.CS_REG]
        # 清除 START_MANY 位
        adc_cs_value &= ~(1 << 3)
        # 写回 CS 寄存器
        mem32[DMA_ADC_Transfer.CS_REG] = adc_cs_value

        # 轮询 READY 位，确保最后一次转换已完成
        while not ((mem32[DMA_ADC_Transfer.CS_REG]>>8) & 0x1):
            pass

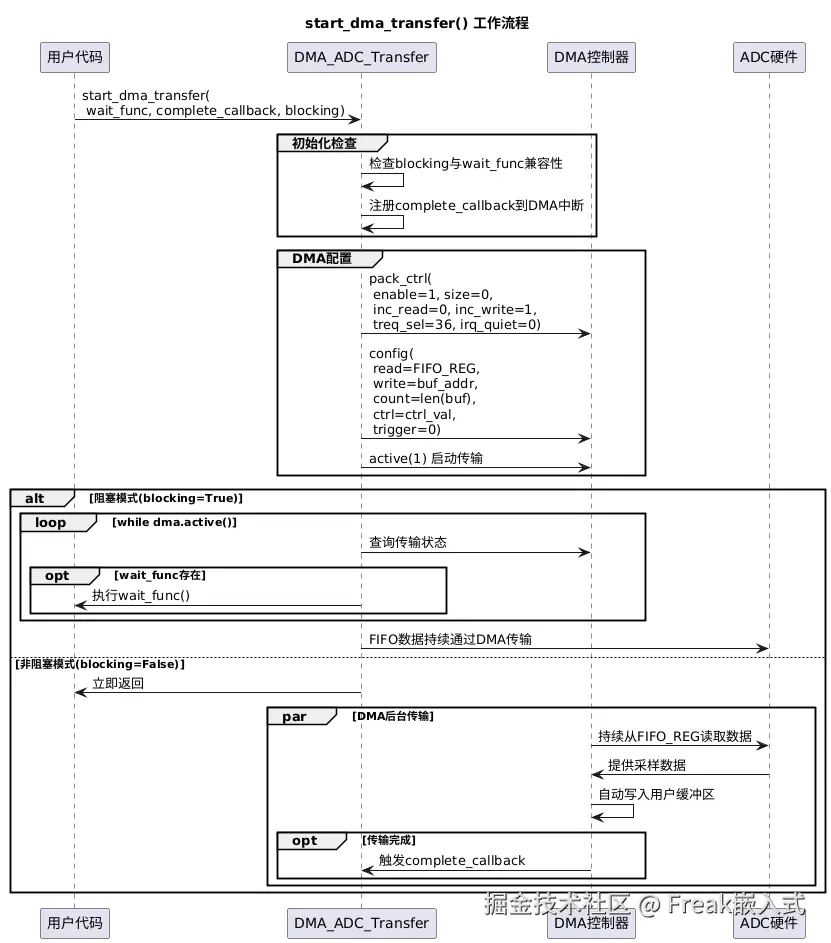

    def start_dma_transfer(self, wait_func: callable = None, complete_callback: callable = None, blocking: bool = True) -> None:
        """
​        启动DMA传输。

​        Args:
​            wait_func (callable): 等待DMA传输完成时调用的函数，可选。
​            complete_callback (callable): DMA传输完成回调函数，可选。
​            blocking (bool): 是否阻塞等待传输完成，默认为True。

​        Returns:
​            None

​        Raises:
​            ValueError: 如果非阻塞模式下传入了wait_func。
​        """

​        ​# 如果选择非阻塞模式，那么不应该传入wait_func
        if blocking == False and wait_func is not None:
            raise ValueError("wait_func must be None when blocking is False")

        # 若是 complete_callback 不为空，则执行用户自定义函数
        if complete_callback is not None:
            # 传输完成中断回调函数
            self.dma.irq(handler=complete_callback, hard=True)

        # 设置DMA控制寄存器
        ctrl = self.dma.pack_ctrl(
            enable=True,                         # 启用 DMA
            size=0,                              # 单次数据传输大小8-bit，单字节传输
            inc_read=False,                      # 读取地址不递增
            inc_write=True,                      # 写入地址递增
            treq_sel=DMA_ADC_Transfer.DREQ_ADC,  # 选择DMA触发源
            irq_quiet = False                    # 在每次传输结束时生成中断
        )

        # 配置DMA通道
        self.dma.config(
            read=self.FIFO_REG,         # 源地址，即ADC外设FIFO寄存器地址
            write=addressof(self.buf),  # 目标地址，即数据缓冲区地址
            count=len(self.buf),        # 数据传输总次数
            ctrl=ctrl,                  # DMA 控制寄存器配置
            trigger=False               # 不立即触发 DMA 传输
        )

        # 启动 DMA 传输
        self.dma.active(1)

        # 阻塞模式，等待 DMA 传输完成
        if blocking == True:
            # 等待DMA执行完毕
            while self.dma.active():
                # 若是 wait_func 不为空，则执行用户自定义函数
                if wait_func is not None:
                    # 执行用户自定义函数
                    wait_func()
        else:
            # 非阻塞模式，不等待DMA执行完毕
            return

    def close(self) -> None:
        """
​        关闭DMA通道，并停止ADC。

​        Returns:
​            None
​        """
​        ​# 释放DMA通道占用
        self.dma.close()
        # 停止ADC转换
        self.stop_dma_adc_fifo()

# ======================================== 初始化配置 ==========================================

# ========================================  主程序  ===========================================

这里，DMA 控制器通过读取 ADC 样本 FIFO 寄存器来获取 ADC 采集数据的过程由 ADC_DREQ 系统数据请求信号控制，配置流程如下：

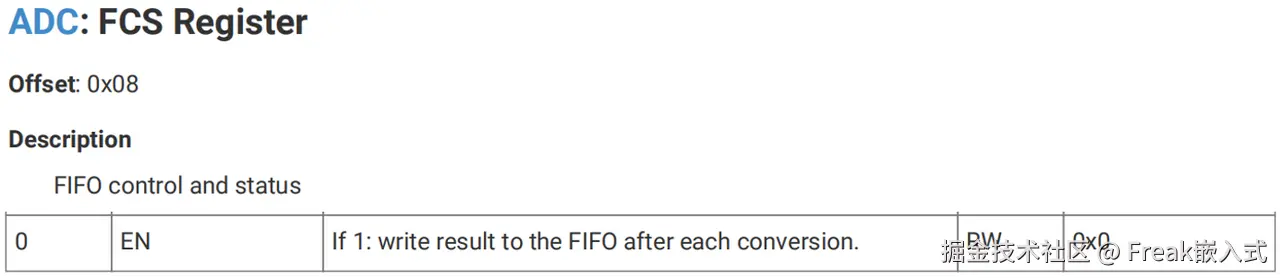

  1. 启用 FIFO (FCS.EN​​)：​FIFO 必须启用，以便将 ADC 转换结果写入 FIFO。默认情况下，FIFO 是禁用的，以防止在执行一次性转换时意外填充 FIFO

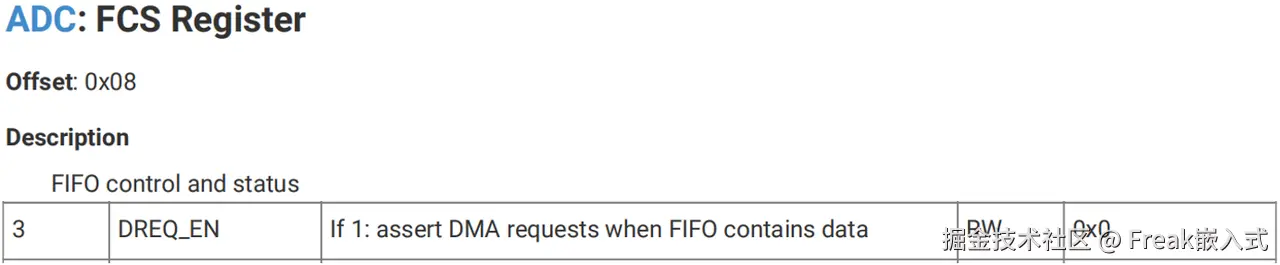

2. ​启用 ADC 的 DMA 请求 (FCS.DREQ_EN​​)：​必须启用 ADC 的 DMA 请求信号 DREQ，以便 DMA 可以根据 ADC 的请求信号从 FIFO 读取数据

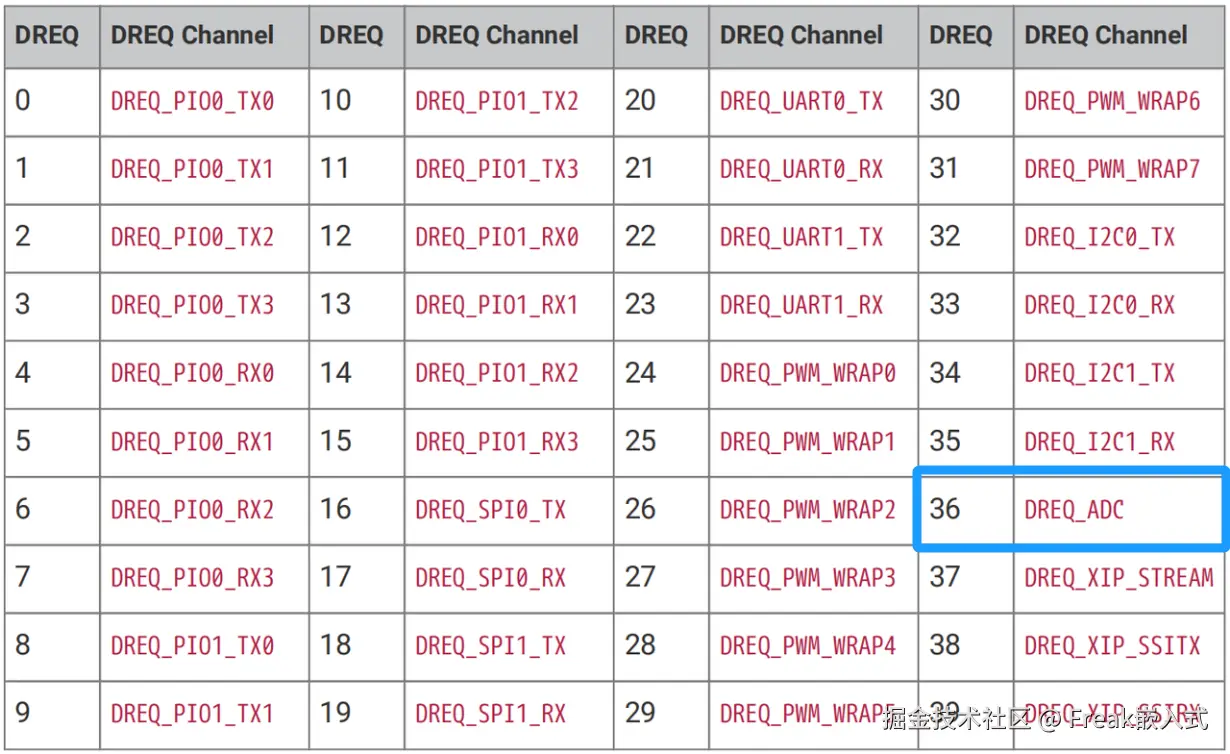

  1. ​选择 DMA 通道的 DREQ_ADC 数据请求信号：​使用的 DMA 通道必须选择 DREQ_ADC 数据请求信号，以确保 DMA 可以与 ADC 的数据请求信号同步工作

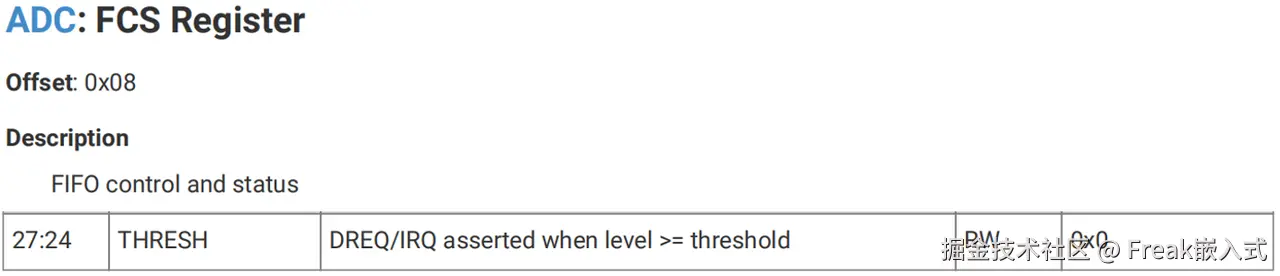

4. ​设置 DREQ 断言阈值 (FCS.THRESH​​)：​DREQ 断言阈值应设置为 1，以便当 FIFO 中有一个样本时，DMA 就开始传输。需要注意的是，这也是 IRQ 断言的阈值，因此在非 DMA 使用场景中，可能会需要更高的值来减少中断频率

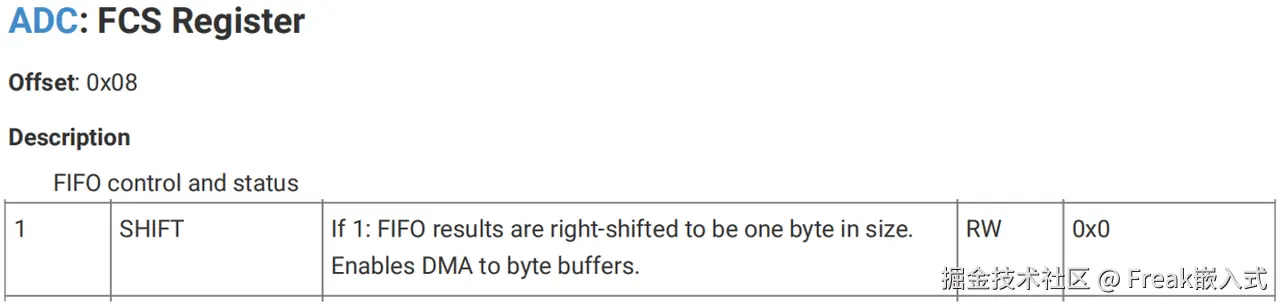

5. ​8 位 DMA 传输的配置（FCS.SHIFT​​）：​如果 DMA 传输大小设置为 8 位（即将数据传输到内存中的字节数组），则必须启用 FCS.SHIFT，以预先将 FIFO 样本右移变为一个字节的数据

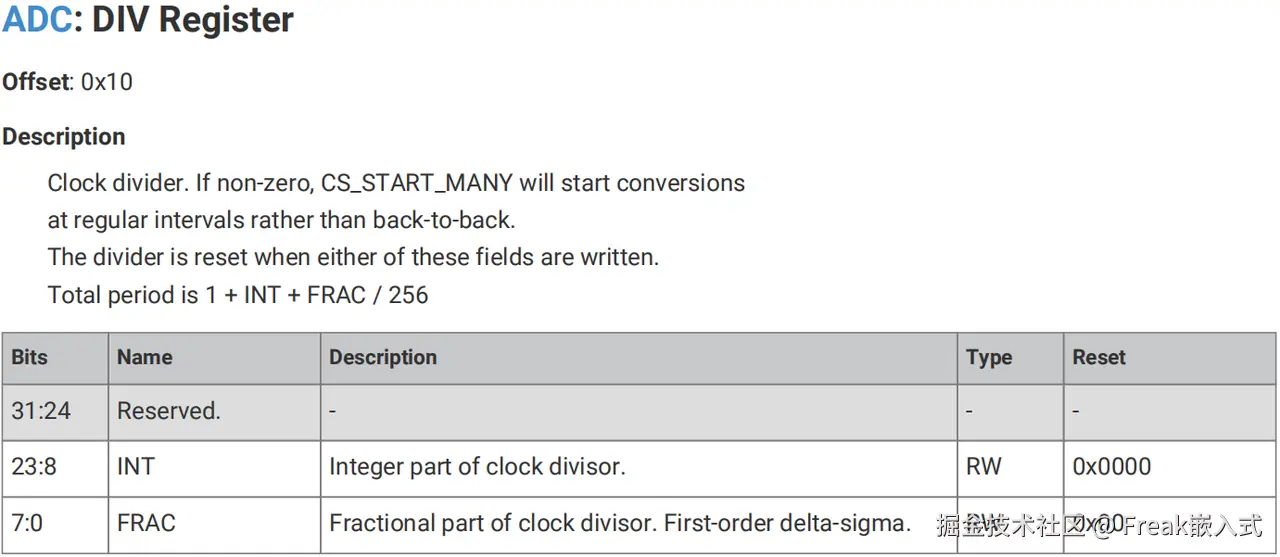

  1. 配置 ADC 采样率（DIV​​）：​在启动 ADC 之前，应该先配置好 ADC 采样率

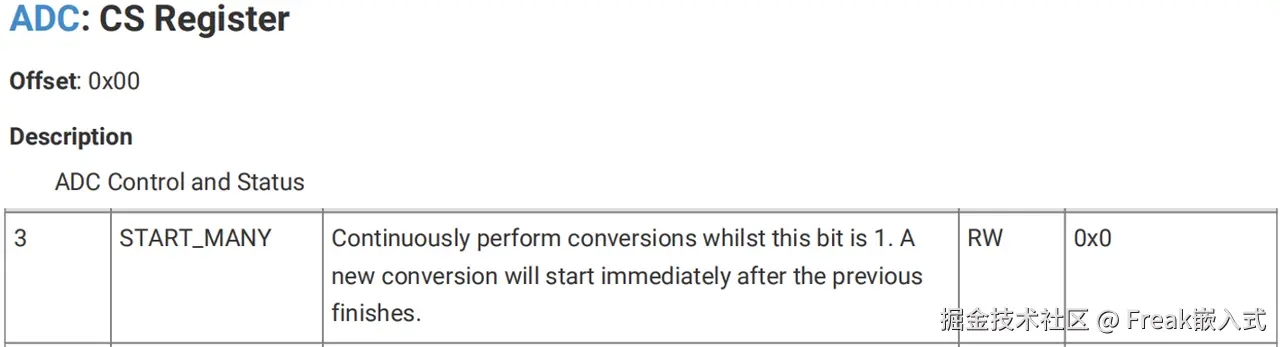

  1. **设置自由采样模式（CS.START_MANY​​）**：即不断进行 ADC 采样
  1. 启动 DMA 通道，开始数据传输；DMA 传输完成一轮数据后，可以停止 ADC 或迅速启动新的 DMA 传输

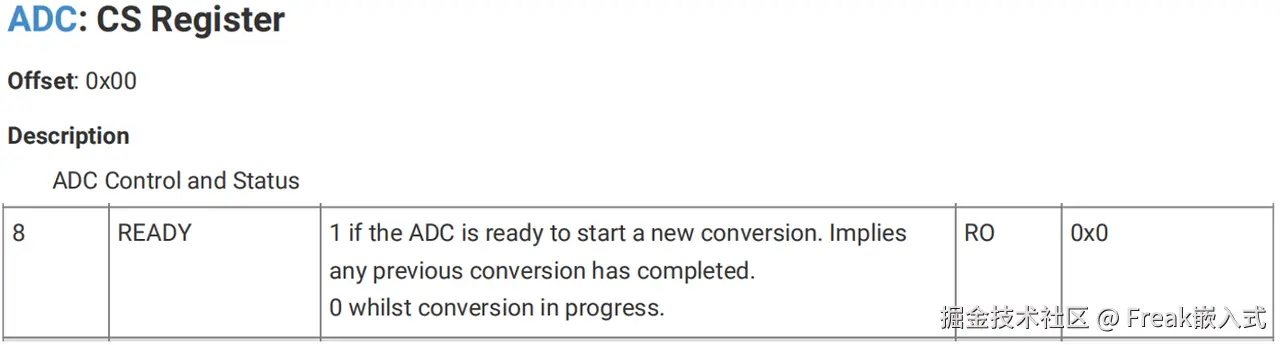

  2. 清除 CS.START_MANY 数据位以停止 ADC 之后，软件应轮询 CS.READY 数据位确保最后一次转换已完成，并清空 FIFO 中的任何多余的采样数据

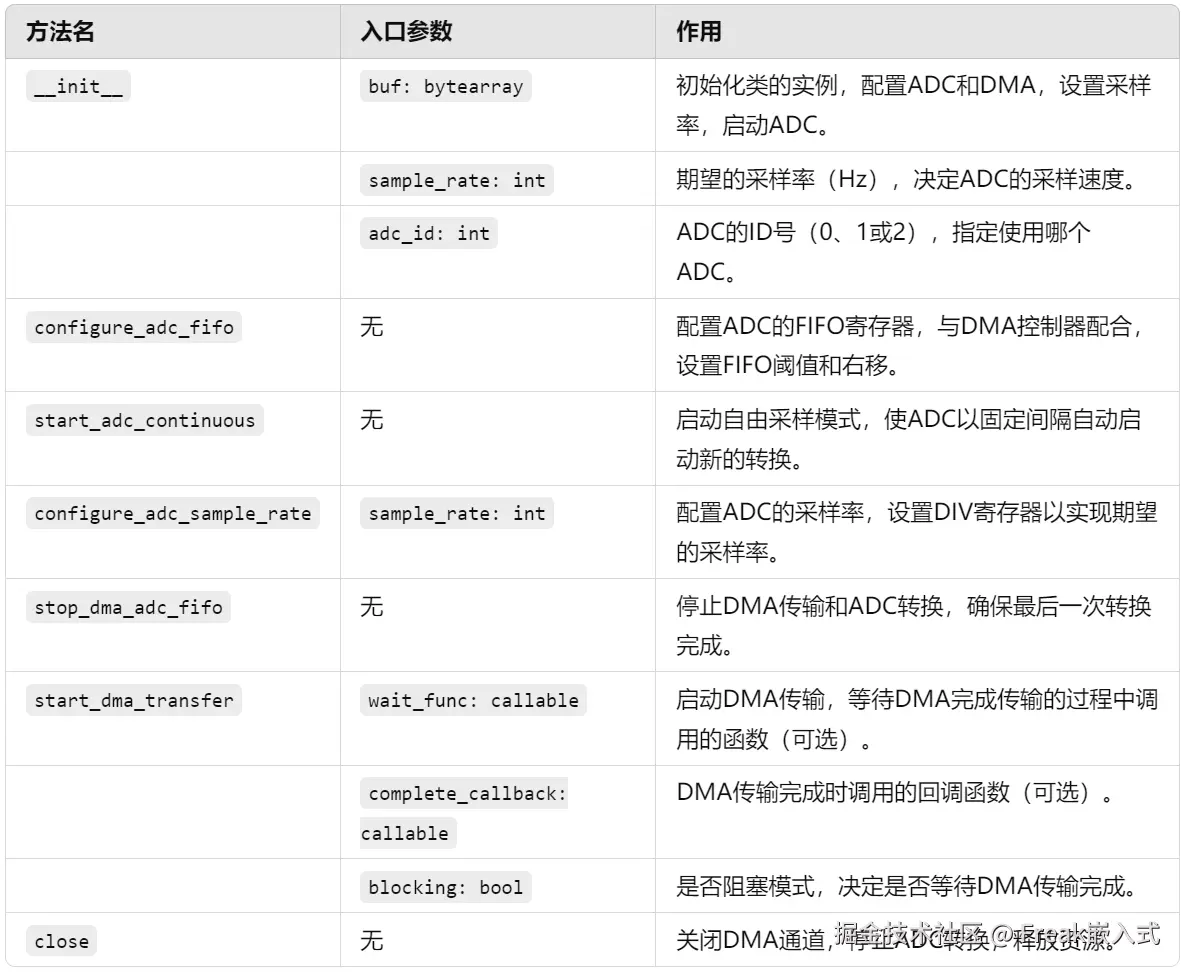

在自定义的 DMA_ADC_Transfer 类中，具有如下方法：

在初始化方法中，我们完成 ADC 外设关于 DMA 传输的相关配置：

Python 复制代码
# 自定义ADC类，通过DMA进行数据传输
class DMA_ADC_Transfer:
    """
​    DMA_ADC_Transfer 类，用于通过 DMA 进行高效的 ADC 数据传输。
​    该类封装了 ADC 配置、DMA 传输、FIFO 控制等功能，实现高速采样并存入用户提供的缓冲区。

​    该类支持自由采样模式，并可配置 ADC 采样率，同时提供阻塞和非阻塞模式进行 DMA 传输。

​    Attributes:
​        buf (bytearray): 用于存储 ADC 采样数据的缓冲区。
​        sample_rate (int): 期望的 ADC 采样率 (Hz)。
​        adc (ADC): ADC 实例对象，用于进行模数转换。
​        dma (DMA): DMA 控制器实例对象。

​    Constants:
​        DREQ_ADC (int): ADC 的 DMA 触发信号 ID。
​        ADC_BASE (int): ADC FIFO 寄存器的基地址。
​        CS_REG (int): 控制寄存器 (CS) 的地址偏移。
​        RESULT_REG (int): 结果寄存器 (RESULT) 的地址偏移。
​        FCS_REG (int): FIFO 控制寄存器 (FCS) 的地址偏移。
​        DIV_REG (int): 采样分频寄存器 (DIV) 的地址偏移。
​        FIFO_REG (int): FIFO 数据寄存器 (FIFO) 的地址偏移。
​        FIFO_THRESH (int): ADC FIFO 触发 DMA 传输的阈值。
​        ADC_CLOCK_FREQ (int): ADC 时钟频率，假设为 48MHz。

​    Methods:
​        __init__(self, buf: bytearray, sample_rate: int = 1000, adc_id: int = 0):
​            初始化 DMA_ADC_Transfer 类的实例，并配置 ADC 与 DMA。

​        configure_adc_fifo(self) -> None:
​            配置 ADC FIFO，使其能够配合 DMA 进行数据传输。

​        start_adc_continuous(self) -> None:
​            启动 ADC 自由采样模式，使其持续采集数据。

​        configure_adc_sample_rate(self, sample_rate: int) -> None:
​            配置 ADC 采样率，并设置相应的时钟分频。

​        stop_dma_adc_fifo(self) -> None:
​            停止 DMA 传输和 ADC 采样，确保采样过程安全结束。

​        start_dma_transfer(self, wait_func: callable = None, complete_callback: callable = None, blocking: bool = True) -> None:
​            启动 DMA 传输，并可选择是否阻塞等待完成或指定传输完成回调。

​        close(self) -> None:
​            关闭 DMA 传输，并释放 ADC 资源。
​    """

​    ​# ADC的DMA触发信号
    DREQ_ADC = 36

    # ADC FIFO寄存器的基地址
    ADC_BASE = 0x4004C000
    # CS 寄存器偏移量为0x00
    CS_REG = ADC_BASE + 0x00
    # RESULT 寄存器偏移量为0x04
    RESULT_REG = ADC_BASE + 0x04
    # FIFO 控制寄存器偏移量为0x08
    FCS_REG = ADC_BASE + 0x08
    # DIV 寄存器偏移量为0x10
    DIV_REG = ADC_BASE + 0x10
    # FIFO 寄存器偏移量为0x0C
    FIFO_REG = ADC_BASE + 0x0C

    # ADC的 FIFO 阈值
    FIFO_THRESH = 1

    # ADC 时钟频率，假设为48MHz
    ADC_CLOCK_FREQ = 48_000_000

    def __init__(self, buf: bytearray, sample_rate: int = 1000, adc_id: int = 0) -> None:
        """
​        初始化DMA_ADC_Transfer类的实例。

​        Args:
​            buf (bytearray): 用户传入的数据缓冲区。
​            sample_rate (int): 期望的采样率 (Hz)，默认为1000。
​            adc_id (int): ADC的ID号（0、1或2），默认为0。

​        Raises:
​            TypeError: 如果buf不是bytearray类型。
​            ValueError: 如果adc_id不是0、1或2，或者采样率超出范围。
​        """
​        ​# 判断buf是否为bytearray类型
        if not isinstance(buf, bytearray):
            raise TypeError("buf must be bytearray")

        # 判断adc_id是否为0、1或2
        if adc_id not in (0, 1, 2):
            raise ValueError("adc_id must be 0, 1 or 2")

        # 缓冲区：用户传入的缓冲区
        self.buf = buf
        # 采样率
        self.sample_rate = sample_rate
        # 创建ADC对象
        self.adc = ADC(adc_id)
        # 创建DMA通道对象
        self.dma = DMA()
        # 配置ADC的FIFO
        self.configure_adc_fifo()
        # 配置ADC采样率
        self.configure_adc_sample_rate(self.sample_rate)
        # 启动自由采样模式
        self.start_adc_continuous()

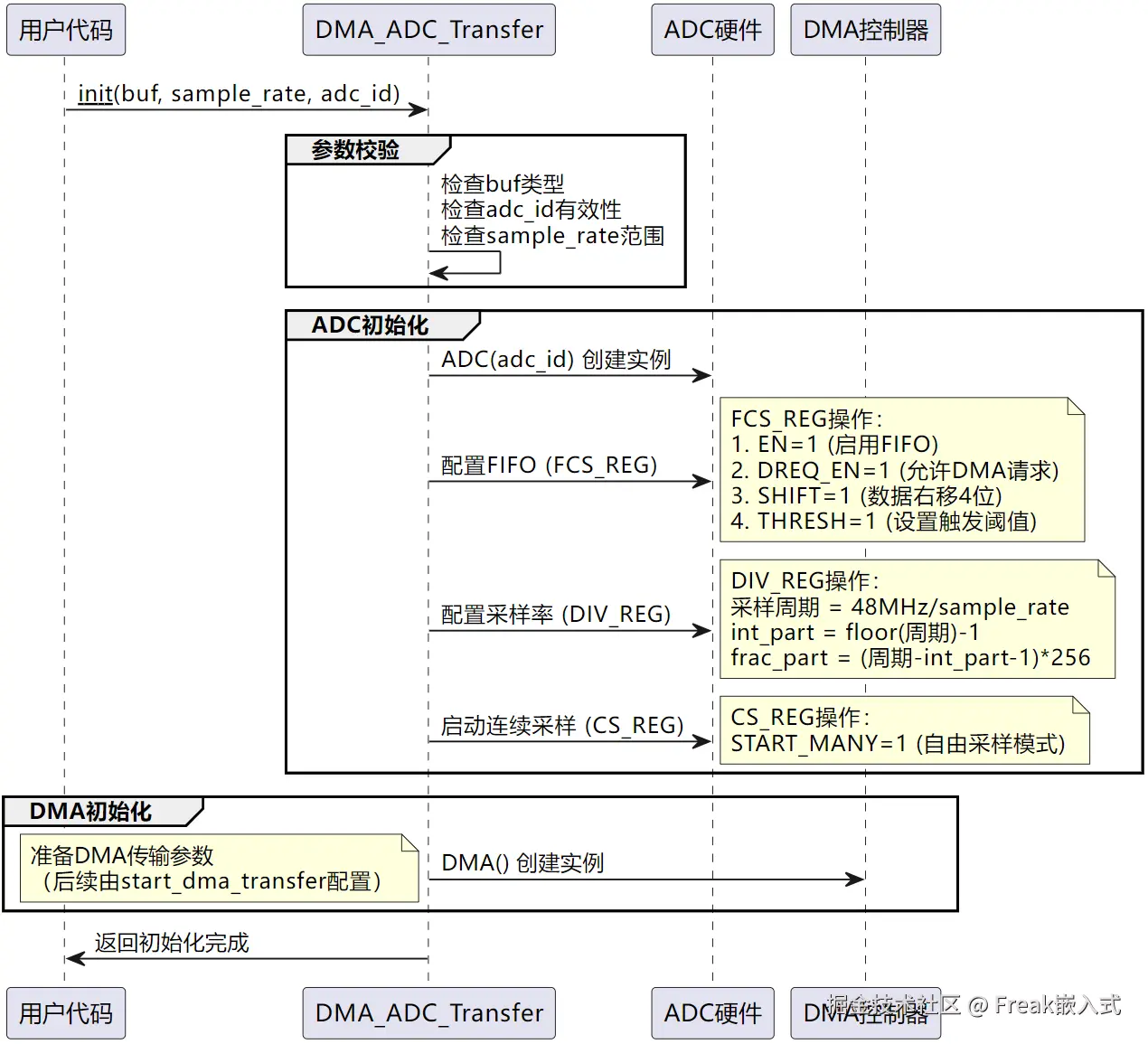

在初始化方法中，我们主要进行以下工作：

  1. ​参数检查：​ 检查 buf 是否为 bytearray 类型，检查 adc_id 是否合法（0/1/2），检查 sample_rate 是否在有效范围（>1000Hz）；
  2. ​配置 ADC 的 FIFO、采样率并启动 ADC 的自由采样模式：​ 主要通过 configure_adc_fifo 方法、configure_adc_sample_rate 方法、start_adc_continuous 方法和 stop_dma_adc_fifo 方法。

这里，configure_adc_fifo 方法、configure_adc_sample_rate 方法、start_adc_continuous 方法和 stop_dma_adc_fifo 方法主要通过读写对应寄存器实现，主要进行以下工作：

  • configure_adc_fifo()​方法：​ 配置 ADC 的 FIFO（先进先出队列），使其与 DMA 控制器配合，实现自动数据传输。
    • 启用 FIFO：
      • 设置 FCS_REG 的 EN 位（位 0）为 1，启用 ADC FIFO。
      • 设置 DREQ_EN 位（位 3）为 1，允许 FIFO 触发 DMA 请求。
      • 设置 SHIFT 位（位 1）为 1，使 ADC 数据右移 4 位（默认 12 位 ADC 数据右移后变为 8 位，便于 DMA 传输）。
    • 设置 FIFO 阈值 ：
      • THRESH（位 24-31）设置 FIFO 触发 DMA 的阈值（默认 FIFO_THRESH = 1，即 FIFO 中有 1 个数据时触发 DMA）。
  • configure_adc_sample_rate()​方法：​ 配置 ADC 的采样率，通过调整时钟分频器 (DIV_REG) 实现目标采样率。
    • 计算分频值 ：
      • ADC 时钟频率固定为 48MHz。
      • 采样周期 = 48_000_000 / sample_rate。
      • 分频值 = 采样周期 - 1，并拆分为整数部分 (int_part) 和小数部分 (frac_part)。
    • 写入 ​ DIV_REG：
      • int_part 写入高 8 位（位 8-15）。
      • frac_part 写入低 8 位（位 0-7）。
  • start_adc_continuous()​方法：​ 启动 ADC 的自由采样模式，使 ADC 持续采样。
    • 在 CS_REG（控制状态寄存器）中，START_MANY（位 3）置 1，ADC 进入自由采样模式。
    • ADC 会自动以设定的采样率持续转换，无需软件干预。
  • stop_dma_adc_fifo()​方法：​ 停止 DMA 传输和 ADC 采样，确保 ADC 和 DMA 安全关闭。
    • 停止 ADC 采样 ：
      • 清除 CS_REG 的 START_MANY 位（位 3），ADC 停止采样。
      • 轮询 READY 位（位 8），确保最后一次转换完成。
    • DMA 自动停止 ：
      • 由于 DMA 依赖 ADC 的 FIFO 触发，ADC 停止后 DMA 也会自动停止。

DMA 实现数据传输的方法为 start_dma_transfer，示例代码如下：

Python 复制代码
def start_dma_transfer(self, wait_func = None, complete_callback = None, blocking = True):
    """
​    启动DMA传输
​    ​:param​ wait_func: 等待DMA传输完成时调用的函数
​    ​:param​ complete_callback: DMA传输完成回调函数
​    ​:return: None
​    """

​    ​# 如果选择非阻塞模式，那么不应该传入wait_func
    if blocking == False and wait_func is not None:
        raise ValueError("wait_func must be None when blocking is False")

    # 若是 complete_callback 不为空，则执行用户自定义函数
    if complete_callback is not None:
        # 传输完成中断回调函数
        self.dma.irq(handler=complete_callback, hard=True)

    # 设置DMA控制寄存器
    ctrl = self.dma.pack_ctrl(
        enable=True,                         # 启用 DMA
        size=0,                              # 单次数据传输大小8-bit，单字节传输
        inc_read=False,                      # 读取地址不递增
        inc_write=True,                      # 写入地址递增
        treq_sel=DMA_ADC_Transfer.DREQ_ADC,  # 选择DMA触发源
        irq_quiet = False                    # 在每次传输结束时生成中断
    )

    # 配置DMA通道
    self.dma.config(
        read=self.FIFO_REG,         # 源地址，即ADC外设FIFO寄存器地址
        write=addressof(self.buf),  # 目标地址，即数据缓冲区地址
        count=len(self.buf),        # 数据传输总次数
        ctrl=ctrl,                  # DMA 控制寄存器配置
        trigger=False               # 不立即触发 DMA 传输
    )

    # 启动 DMA 传输
    self.dma.active(1)

    # 阻塞模式，等待 DMA 传输完成
    if blocking == True:
        # 等待DMA执行完毕
        while self.dma.active():
            # 若是 wait_func 不为空，则执行用户自定义函数
            if wait_func is not None:
                # 执行用户自定义函数
                wait_func()
    else:
        # 非阻塞模式，不等待DMA执行完毕
        return

主要完成 DMA 控制寄存器和通道配置后，开启 DMA 传输并在传输完成后执行用户输入的回调函数：

  1. ​首先进行参数检查：​ 检查非阻塞模式 (blocking=False) 下是否非法传入了 wait_func，若传入 complete_callback 则注册 DMA 中断回调。
  2. ​设置 DMA 控制寄存器：​启用 DMA 通道，单次传输 8-bit 数据，ADC FIFO 地址固定，缓冲区地址自动递增，使用 ADC FIFO 作为触发源，同时每次传输完成触发中断。
  3. ​设置传输参数：​ DMA 源地址设置为 FIFO_REG (ADC 数据寄存器地址 0x4004C00C)，写地址为 addressof(buf) (用户缓冲区物理地址)，总传输次数为缓冲区长度，手动触发传输。
  4. ​判断是否为阻塞模式：​ 如果是阻塞模式并且传入了 wait_func，则在 DMA 还未传输完成时，循环执行 wait_func 用户定义回调函数。

3.实验例程

以下代码可以在我们提供的资料包中的 elegance-devkit v1\Demo\68 DMA_PeripheralToMemory 文件夹中找到。

测试 DMA_ADC_Transfer 类的代码如下：

Python 复制代码
# Python env   : MicroPython v1.23.0
# -*- coding: utf-8 -*-
# @Time    : 2024/9/8 上午11:04
# @Author  : 李清水
# @File    : main.py
# @Description : DMA类实验，外设到内存传输，DMA从ADC外设的FIFO传输数据到内存

# ======================================== 导入相关模块 =========================================

# 导入时间相关模块
import time
# 导入自定义ADC DMA类
from dma_adc_trans import DMA_ADC_Transfer
# 导入自定义串口DMA传输类
from dma_uart_tx import DMA_UART_Tx
# 导入micropython相关的模块
import micropython
# 导入硬件相关模块
from machine import Timer

# ======================================== 全局变量 ============================================

# 数据缓冲区：256个元素，每个元素8位（1个字节）
buf1 = bytearray(256)
# 第二个ADC数据缓冲区
buf2 = bytearray(256)

# 串口使用DMA发送数据的运行时间
uart_dma_time = 0
# ADC使用DMA传输数据的运行时间
adc_dma_time = 0

# DMA_ADC_Transfer类实例1对应ADC的DMA和串口的DMA数据传输完毕的标志位
dma_1_adc_complete_flag = False
# DMA_ADC_Transfer类实例2对应ADC的DMA和串口的DMA数据传输完毕的标志位
dma_2_adc_complete_flag = False

# ======================================== 功能函数 ============================================

def adc_wait_dma_complete() -> None:
    """
​    等待DMA传输ADC的FIFO中数据完成时调用的函数。

​    Args:
​        None

​    Returns:
​        None
​    """

​    ​# 打印调试信息
    print("DMA-ADC transmitting ADC data")

def adc_dma_complete_callback(d: object) -> None:
    """
​    DMA传输ADC的FIFO中数据完成时调用的函数。

​    Args:
​        d (object): 使用的DMA通道实例。

​    Returns:
​        None
​    """

​    ​# 打印调试信息
    print("DMA-ADC transfer complete")

def uart_dma_trans_buf1_isr(d: object) -> None:
    """
​    DMA传输ADC的FIFO中数据完成时的中断函数，尽快安排对应回调函数执行。

​    Args:
​        d (object): 使用的DMA通道实例。

​    Returns:
​        None
​    """

​    ​# 安排回调函数在稍后执行
    micropython.schedule(uart_dma_trans_buf1, d)

def uart_dma_trans_buf1(d: object) -> None:
    """
​    DMA传输串口数据，读地址为buf1。

​    Args:
​        d (object): 使用的DMA通道实例。

​    Returns:
​        None
​    """

​    ​# 声明全局变量
    global dma_uart, buf1, dma_1_adc_complete_flag

    # 等待ADC的DMA传输彻底完毕
    while d.active():
        pass

    # 使用DMA传输串口数据，读地址为buf1
    dma_uart.dma_transmit(buf=buf1, blocking=False)
    # 标志位置位
    dma_1_adc_complete_flag = True

def uart_dma_trans_buf2_isr(d: object) -> None:
    """
​    DMA传输ADC的FIFO中数据完成时的中断函数，尽快安排对应回调函数执行。

​    Args:
​        d (object): 使用的DMA通道实例。

​    Returns:
​        None
​    """

​    ​# 安排回调函数在稍后执行
    micropython.schedule(uart_dma_trans_buf2, d)

def uart_dma_trans_buf2(d: object) -> None:
    """
​    DMA传输串口数据，读地址为buf2。

​    Args:
​        d (object): 使用的DMA通道实例。

​    Returns:
​        None
​    """

​    ​# 声明全局变量
    global dma_uart, buf2, dma_2_adc_complete_flag

    # 等待ADC的DMA传输彻底完毕
    while d.active():
        pass

    # 使用DMA传输串口数据，读地址为buf2
    dma_uart.dma_transmit(buf=buf2, blocking=False)
    # 标志位置位
    dma_2_adc_complete_flag = True

# def dma_timer_check(timer: Timer) -> None:
#     """
#     DMA数据传输检查定时器中断函数，检查DMA传输是否完成，
#     如果完成则启动另一个缓冲区的DMA传输。
#
#     Args:
#         timer (machine.Timer): 触发中断的定时器实例。
#
#     Returns:
#         None
#     """
#     global dma_adc_1, dma_adc_2, dma_1_adc_complete_flag, dma_2_adc_complete_flag
#
#     if dma_2_adc_complete_flag:
#         dma_adc_1.start_dma_transfer(blocking=False, complete_callback=uart_dma_trans_buf1_isr)
#         dma_2_adc_complete_flag = False
#
#     if dma_1_adc_complete_flag:
#         dma_adc_2.start_dma_transfer(blocking=False, complete_callback=uart_dma_trans_buf2_isr)
#         dma_1_adc_complete_flag = False

# ======================================== 自定义类 ============================================

# ======================================== 初始化配置 ==========================================

# 上电延时3s
time.sleep(3)
# 打印调试信息，表示开始主程序
print("FreakStudio: DMA Peripheral to Memory Test")

# 初始化DMA_ADC_Transfer类实例，并传入数据缓冲区
dma_adc = DMA_ADC_Transfer(buf = buf1, sample_rate = 2000, adc_id = 0)
# 实例化 DMA_UART_Tx 类，假设使用 UART0，波特率115200，TX引脚为0，RX引脚为1
dma_uart = DMA_UART_Tx(uart_num=0, baudrate=115200, tx_pin=0, rx_pin=1)

# ========================================  主程序  ===========================================

# 记录开始时间
start_time = time.ticks_us()
# 启动DMA传输:阻塞模式，传输未完成时会打印调试信息，传输完成后也会打印调试信息
dma_adc.start_dma_transfer(wait_func = adc_wait_dma_complete,
                           complete_callback = adc_dma_complete_callback,
                           blocking = True)
# 记录结束时间
end_time = time.ticks_us()

# 关闭DMA通道并停止ADC
dma_adc.close()

# 计算DMA数据传输时间
adc_dma_time = time.ticks_diff(end_time, start_time) / 1000

# 打印DMA数据传输时间
print("DMA run time: {:.2f} ms".format(adc_dma_time))

# 打印调试信息
print("FreakStudio: Start DMA UART transmit")

# 串口传输数据，使用DMA
# 传输数据，使用阻塞模式，记录运行时间
uart_dma_time = dma_uart.dma_transmit(buf=buf1,blocking=True) / 1000

# 打印调试数据，表示传输完成
print("DMA UART Finished,run time: {:.2f} ms".format(uart_dma_time))

# 初始化DMA_ADC_Transfer类实例1，并传入数据缓冲区buf1
dma_adc_1 = DMA_ADC_Transfer(buf=buf1, sample_rate=2000, adc_id=0)
# 初始化DMA_ADC_Transfer类实例2，并传入数据缓冲区buf2
dma_adc_2 = DMA_ADC_Transfer(buf=buf2, sample_rate=2000, adc_id=0)

# 首先启动dma_adc_1的DMA传输:非阻塞模式
dma_adc_1.start_dma_transfer(blocking=False,complete_callback = uart_dma_trans_buf1_isr)

# # 初始化软件定时器
# dma_check_timer = Timer(-1)
# # 使用定时器每10ms检查一次DMA传输标志
# dma_check_timer.init(period=10, mode=Timer.PERIODIC, callback=dma_timer_check)

# 轮询开启双缓存不间断数据采集和传输
while True:
    # 记录开始时间
    start_time = time.ticks_us()

    # 判断DMA_ADC_Transfer类实例2的DMA传输是否完成
    if dma_2_adc_complete_flag == True:
        # 启动DMA传输:非阻塞模式
        dma_adc_1.start_dma_transfer(blocking=False,complete_callback = uart_dma_trans_buf1_isr)
        # 标志位不置位
        dma_2_adc_complete_flag = False

    # 判断DMA_ADC_Transfer类实例1的DMA传输是否完成
    if dma_1_adc_complete_flag == True:
        # 启动DMA传输:非阻塞模式
        dma_adc_2.start_dma_transfer(blocking=False,complete_callback = uart_dma_trans_buf2_isr)
        # 标志位不置位
        dma_1_adc_complete_flag = False

    # 记录结束时间
    end_time = time.ticks_us()
    # 计算两次DMA数据传输花费时间
    dma_time = time.ticks_diff(end_time, start_time) / 1000
    # 打印调试数据
    print("DMA ADC run time: {:.2f} ms".format(dma_time))

在上面例程中，我们进行以下操作：

  1. 首先使用阻塞模式运行 dma_adc.start_dma_transfer()，等待传输完成，然后计算 ADC DMA 运行时间 并打印。
  2. 接着调用 dma_uart.dma_transmit(buf1, blocking=True) 阻塞模式发送 buf1 数据，计算 UART DMA 运行时间 并打印。
  3. 进行双缓冲 DMA 采样与传输，首先创建两个 ADC DMA 传输实例 dma_adc_1 和 dma_adc_2，分别使用 buf1 和 buf2，先启动 dma_adc_1 进行 ADC 采样，并设定 uart_dma_trans_buf1_isr 作为回调。
  4. 在 主循环中轮询：
    1. 如果 dma_adc_2 传输完成，则 启动 dma_adc_1，并清除标志位。
    2. 如果 dma_adc_1 传输完成，则 启动 dma_adc_2，并清除标志位。

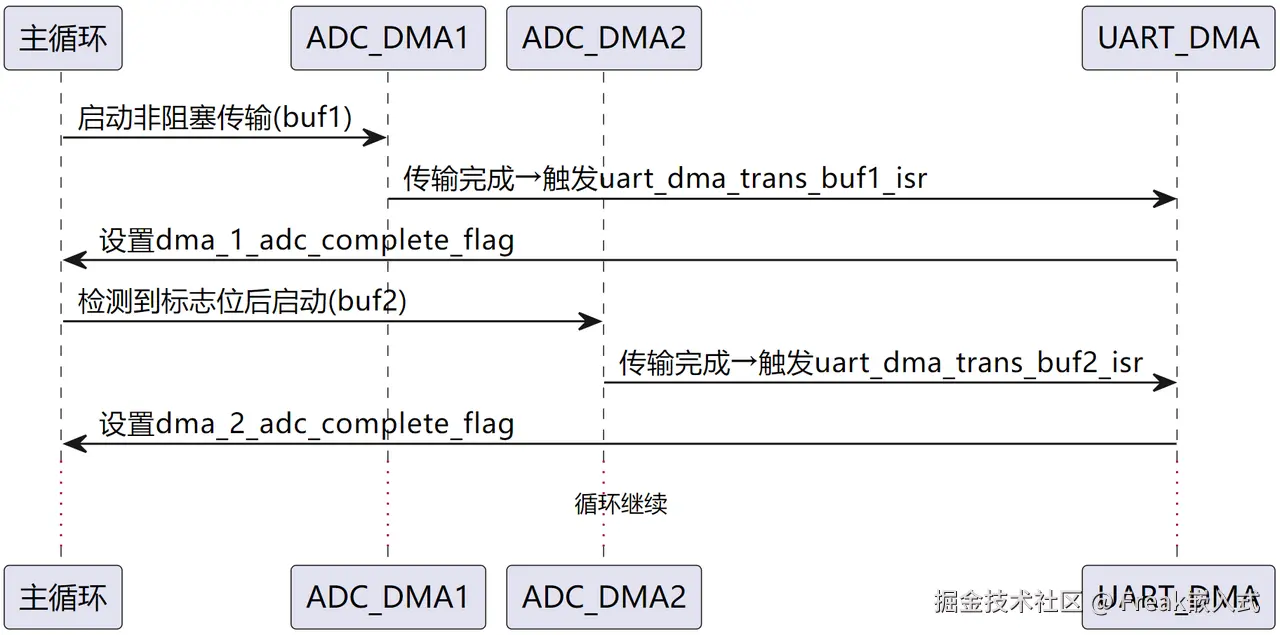

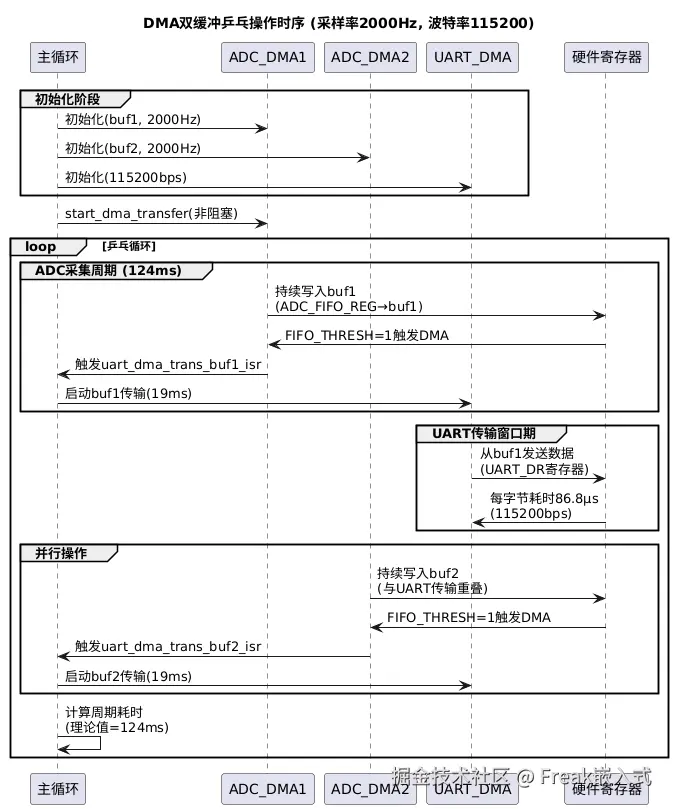

以上例程整体时序图如下所示：

以上例程核心流程主要实现使用 DMA 从 ADC 外设传输数据到内存，并利用另一个 DMA 通道将数据通过串口发送出去，并且我们利用双缓冲机制来实现连续的数据采集和传输。

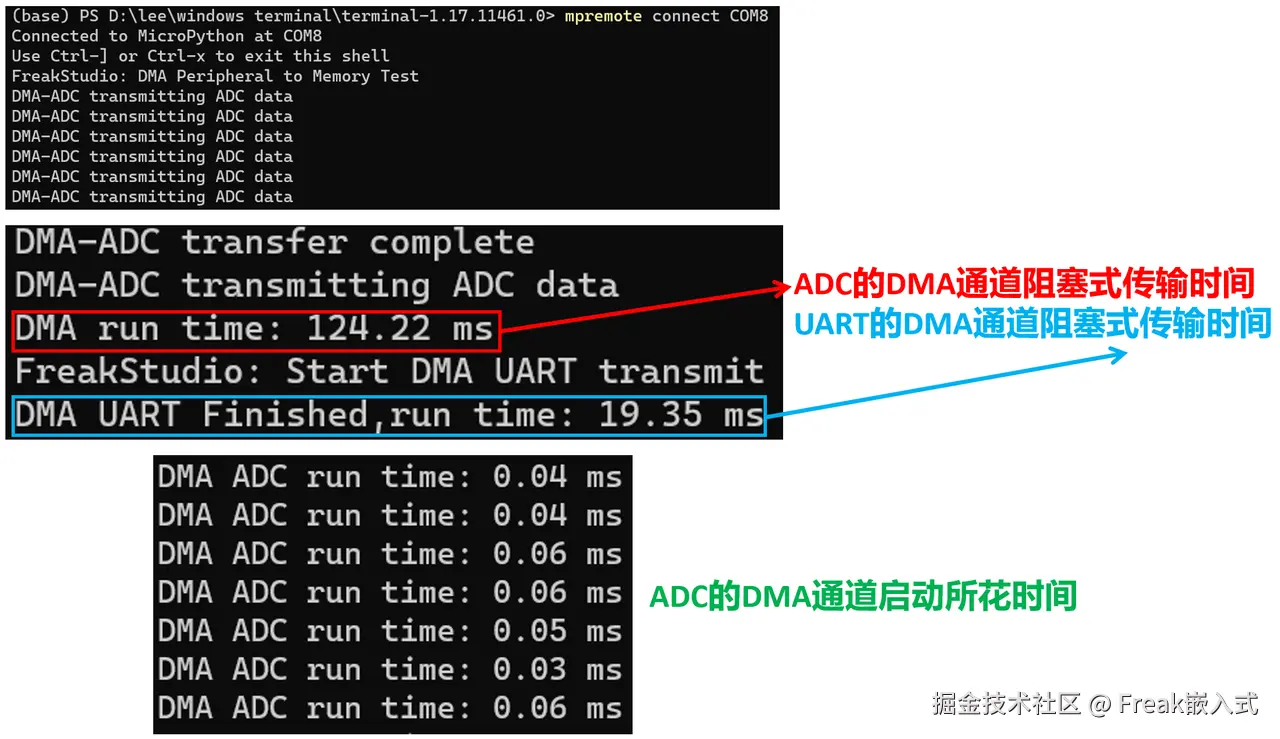

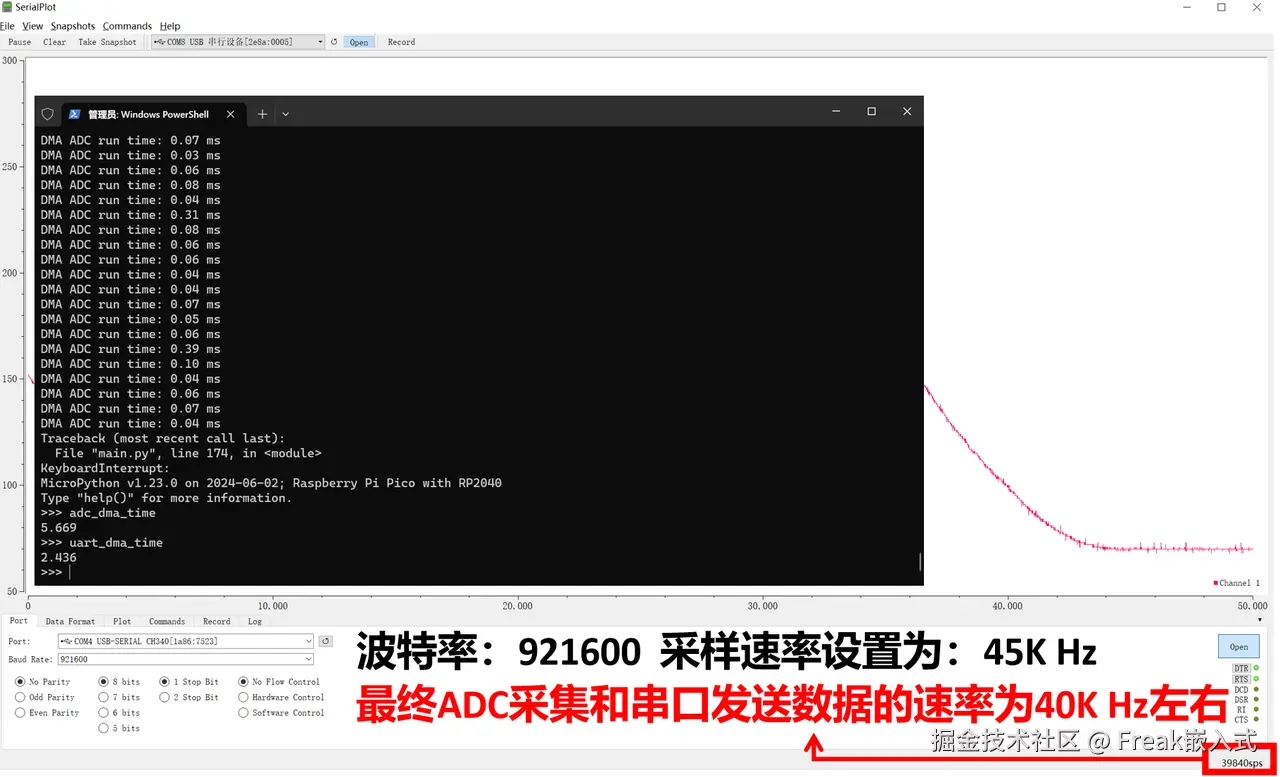

在设置采样率为 2000Hz、串口波特率为 115200、传输字节数为 256 时，串口 DMA 传输时间为 19ms 左右，而 ADC 的 DMA 传输时间为 124ms，因此，我们可以定义两个缓冲区（buf1 和 buf2）轮流存储 ADC 的 DMA 传输过来的数据，在 DMA 写入两个缓冲区的间隙启动串口 DMA 对已经写入好的缓冲区进行传输并发送到电脑上。通过这种方式，在第一个缓冲区 (buf1 ) 正在进行数据处理（例如通过 DMA 发送到串口）时，第二个缓冲区 (buf2) 继续进行新的数据采集，这样可以避免数据采集和数据处理的冲突，同时减少等待时间和数据处理延迟，提高数据采集和传输的效率。

这里，我们首先初始化两个缓冲区：

Python 复制代码
# 数据缓冲区：256个元素，每个元素8位（1个字节）
buf1 = bytearray(256)
# 第二个ADC数据缓冲区
buf2 = bytearray(256)

然后创建创建两个 DMA_ADC_Transfer 实例：

Python 复制代码
# 初始化DMA_ADC_Transfer类实例1，并传入数据缓冲区buf1
dma_adc_1 = DMA_ADC_Transfer(buf=buf1, sample_rate=2000, adc_id=0)
# 初始化DMA_ADC_Transfer类实例2，并传入数据缓冲区buf2
dma_adc_2 = DMA_ADC_Transfer(buf=buf2, sample_rate=2000, adc_id=0)

其中，dma_adc_1 用于将 ADC 数据传输到 buf1，dma_adc_2 用于将 ADC 数据传输到 buf2。

然后启动 DMA 传输并设置回调，以 dma_adc_1 为例：

Python 复制代码
# 首先启动dma_adc_1的DMA传输:非阻塞模式
dma_adc_1.start_dma_transfer(blocking=False,complete_callback = uart_dma_trans_buf1_isr)

启动 dma_adc_1 的 DMA 传输，buf1 被用来存储 ADC 数据。uart_dma_trans_buf1_isr 是完成传输后的中断服务例程（ISR），它会安排后续的数据传输操作，并在传输完毕后将 DMA 传输完毕标志位置位：

Python 复制代码
def uart_dma_trans_buf1_isr(d: object) -> None:
    """
​    DMA传输ADC的FIFO中数据完成时的中断函数，尽快安排对应回调函数执行。

​    Args:
​        d (object): 使用的DMA通道实例。

​    Returns:
​        None
​    """

​    ​# 安排回调函数在稍后执行
    micropython.schedule(uart_dma_trans_buf1, d)

def uart_dma_trans_buf1(d: object) -> None:
    """
​    DMA传输串口数据，读地址为buf1。

​    Args:
​        d (object): 使用的DMA通道实例。

​    Returns:
​        None
​    """

​    ​# 声明全局变量
    global dma_uart, buf1, dma_1_adc_complete_flag

    # 等待ADC的DMA传输彻底完毕
    while d.active():
        pass

    # 使用DMA传输串口数据，读地址为buf1
    dma_uart.dma_transmit(buf=buf1, blocking=False)
    # 标志位置位
    dma_1_adc_complete_flag = True

在主程序的循环中，通过检查 dma_2_adc_complete_flag 和 dma_1_adc_complete_flag 标志位来决定是否启动新的 DMA 传输：

  • 如果 dma_2_adc_complete_flag 被设置为 True，则说明 dma_adc_2 对 buf2 的数据传输已经完成，此时启动 dma_adc_1 对 buf1 的新的数据传输
  • 如果 dma_1_adc_complete_flag 被设置为 True，则说明 dma_adc_1 对 buf1 的数据传输已经完成，此时启动 dma_adc_2 对 buf2 的新的数据传输
Python 复制代码
# 轮询开启双缓存不间断数据采集和传输
while True:
    # 记录开始时间
    start_time = time.ticks_us()

    # 判断DMA_ADC_Transfer类实例2的DMA传输是否完成
    if dma_2_adc_complete_flag == True:
        # 启动DMA传输:非阻塞模式
        dma_adc_1.start_dma_transfer(blocking=False,complete_callback = uart_dma_trans_buf1_isr)
        # 标志位不置位
        dma_2_adc_complete_flag = False

    # 判断DMA_ADC_Transfer类实例1的DMA传输是否完成
    if dma_1_adc_complete_flag == True:
        # 启动DMA传输:非阻塞模式
        dma_adc_2.start_dma_transfer(blocking=False,complete_callback = uart_dma_trans_buf2_isr)
        # 标志位不置位
        dma_1_adc_complete_flag = False

    # 记录结束时间
    end_time = time.ticks_us()
    # 计算两次DMA数据传输花费时间
    dma_time = time.ticks_diff(end_time, start_time) / 1000
    # 打印调试数据
    print("DMA ADC run time: {:.2f} ms".format(dma_time))

我们也可以将轮询标志位放到定时器中执行，从而减少 CPU 资源的占用：

Python 复制代码
def dma_timer_check(timer: Timer) -> None:
    """
​    DMA数据传输检查定时器中断函数，检查DMA传输是否完成，
​    如果完成则启动另一个缓冲区的DMA传输。

​    Args:
​        timer (machine.Timer): 触发中断的定时器实例。

​    Returns:
​        None
​    """
​    ​global dma_adc_1, dma_adc_2, dma_1_adc_complete_flag, dma_2_adc_complete_flag

    if dma_2_adc_complete_flag:
        dma_adc_1.start_dma_transfer(blocking=False, complete_callback=uart_dma_trans_buf1_isr)
        dma_2_adc_complete_flag = False

    if dma_1_adc_complete_flag:
        dma_adc_2.start_dma_transfer(blocking=False, complete_callback=uart_dma_trans_buf2_isr)
        dma_1_adc_complete_flag = False

# 初始化软件定时器
dma_check_timer = Timer(-1)
# 设置定时器每10ms触发一次dma_timer_check函数
dma_check_timer.init(period=10, mode=Timer.PERIODIC, callback=dma_timer_check)

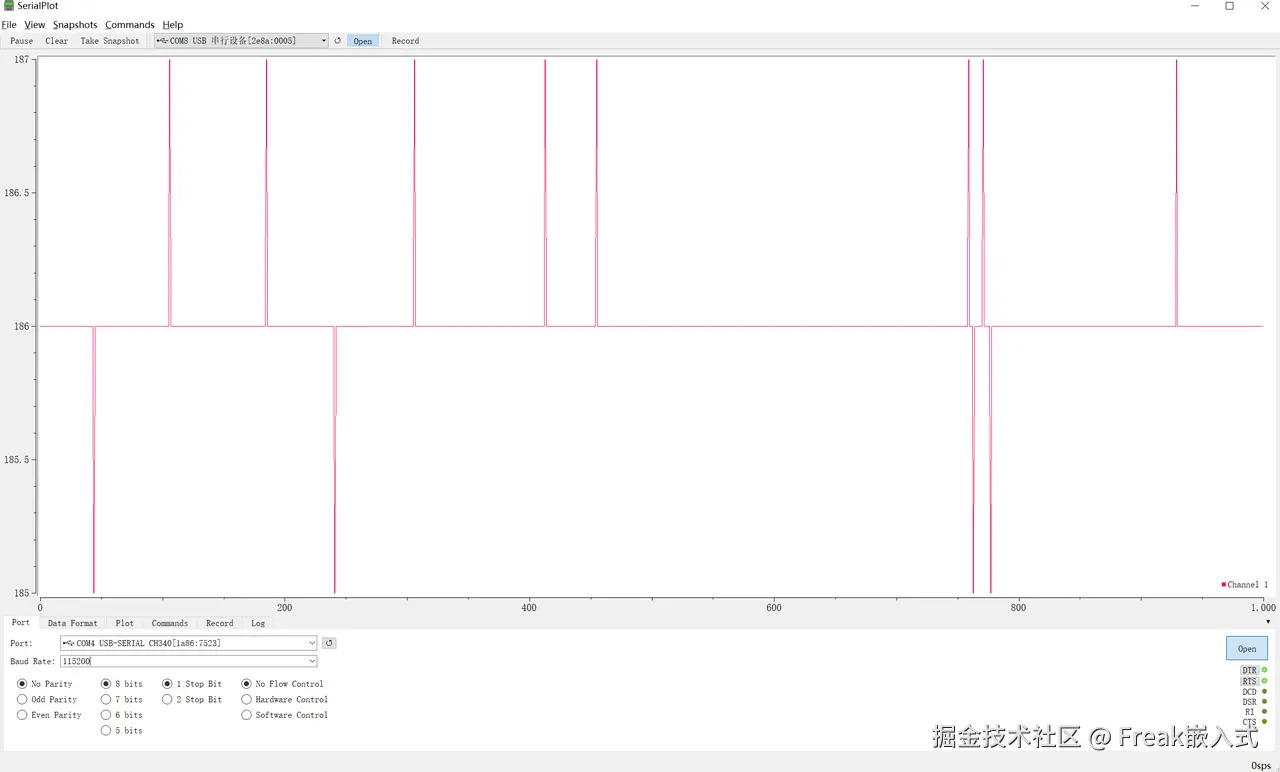

接着，我们打开 SerialPlot 软件，选择树莓派 Pico 的串口对应的端口：

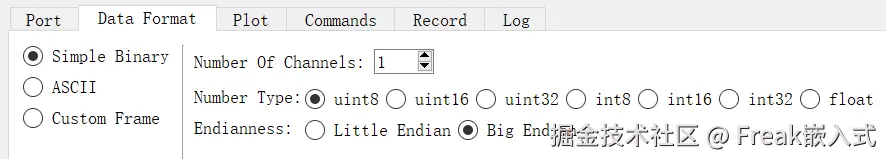

数据格式设置如下：

烧录程序，连接远程终端，输出如下：

可以看到，使用 DMA 和双缓存机制实现 ADC 数据通过串口传输时，CPU 耗费时间极少，仅 0.05ms 左右。

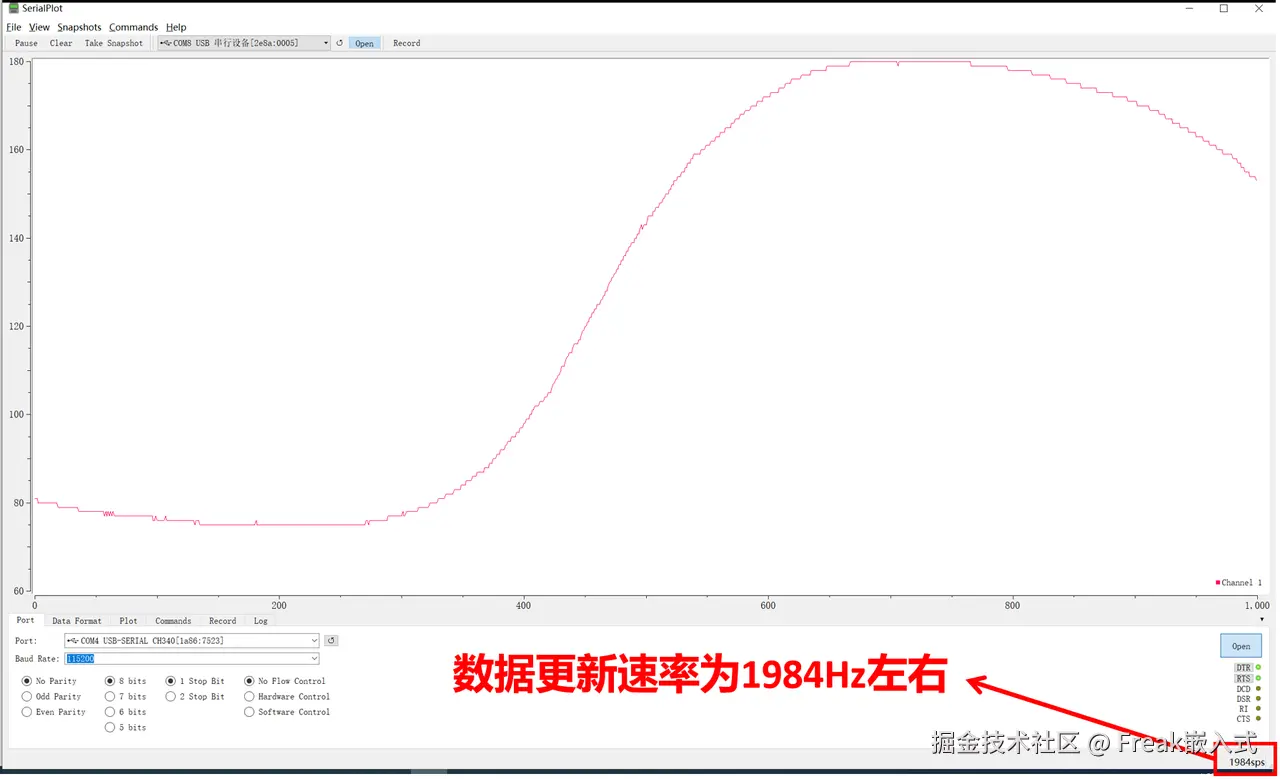

SerialPlot 软件显示如下，右下角显示了此时的数据更新速率，可以看到为 2000Hz 左右：

这里，在波特率设置为 921600，采样速率设置为：45K Hz 时，实际测试的 ADC 采集和串口发送数据的速率为 40K Hz 左右，主要是由于 DMA 传输和串口发送过程中有一定延迟：

若需要更高的数据传输速率，我们可以提高 ADC 的采样速率和串口波特率，并增大缓冲区大小，缓冲区越大，处理数据的频率可能越低，因为一次可以处理更多的数据，这有助于减少数据处理的开销；对于需要高数据吞吐量的应用，较大的缓冲区能够更好地支持数据的高效传输。

相关推荐
Freak嵌入式2 小时前
从代码到项目：MicroPython+MCP4725 自定义类实现信号发生器功能的完整流程
嵌入式
与你4032 小时前
STM32F103_AB_OTA_从零复现教程
嵌入式
Freak嵌入式2 小时前
一文搞懂 MCP4725 波形发生器：MicroPython 代码实现、定时器驱动与调试流程全梳理
嵌入式
慧都小项2 小时前
汽车工具链重复测试太耗人？用 TestComplete 自动跑
功能测试·回归·汽车·嵌入式·软件工程·测试覆盖率
Discipline~Hai4 小时前
Linux网络编程02-TCP协议
linux·网络·tcp/ip·嵌入式·linux网络编程
Jason_zhao_MR4 小时前
电能质量监测为什么需要PTP精确时钟同步
linux·单片机·嵌入式硬件·嵌入式
Freak嵌入式6 小时前
全网最详细｜树莓派 Pico ADC 软件控制全解析：从machine.ADC API 到定时温度采集实战（含 ISR 避坑指南）
嵌入式
嵌入式阿蔡8 小时前
存储_14：嵌入式存储测试岗面试——可靠性/兼容/车规面试题与项目话术
单片机·嵌入式硬件·面试·嵌入式·存储
Freak嵌入式1 天前
嵌入式 MQTT 项目实战：Pico+MicroPython 向 EMQX 发布 JSON 消息全解析
嵌入式
热门推荐
01国内可直接用、免费额度/永久免费的大模型API清单（含 SiliconFlow、火山、阿里、智谱、百度、Kimi、DeepSeek、DMXAPI 等）02GitHub 镜像站点03蜘蛛磁力 搜索引擎大全，如何使用蜘蛛磁力查找磁力链接042026 国产 AI 大模型横评：DeepSeek、通义千问、Kimi、文心一言、星火、豆包谁更能打？05历年考研数学一、数学二、数学三真题试卷及答案PDF06ZCode 周末送额度活动开启：3 亿 Token 免费领取07微信历史版本含下载地址（ Windows PC | 安卓 | MAC ）及设置微信不更新08AI 编程 IDE 全景解析 2026：Agent 全面接管开发链路09Agnes AI 免费 API 接入指南：文本、生图、生视频，一套接口全免费10VSCode+CodeX扩展，无法启动
