1 概述

Block Design是Xilinx Vivado中核心的可视化硬件搭建工具，支持用户以图形化拖拽、连线、配置参数的方式完成FPGA/SoC硬件系统架构设计，替代传统纯代码编写的硬件开发模式。其本质是将各类IP核、自定义模块、接口资源封装为标准化功能块，通过可视化互联完成系统集成，最终生成可综合、可实现的硬件设计文件。

2 开发优势

在Vivado开发中，开发者可选择纯Verilog/VHDL代码建模或Block Design图形化建模，相较于传统代码开发方式，Block Design具备不可替代的优势，是中大型FPGA、Zynq SoC项目的首选设计方式，核心使用价值如下：

2.1 可视化架构，降低开发门槛

传统代码开发需要手动编写端口定义、信号连线、模块例化代码，对新手不友好，且复杂系统代码层级混乱、可读性差。Block Design以图形化界面展示整个硬件系统的模块组成、信号流向、接口互联关系，硬件架构一目了然，无需记忆繁琐的例化语法，极大降低FPGA硬件系统集成的入门难度。

2.2 快速集成官方IP核，提升开发效率

Vivado内置海量官方IP核（时钟、DDR、串口、DMA、FIFO、中断控制器等），覆盖绝大多数通用硬件功能。Block Design支持一键拖拽添加IP、自动配置默认参数、一键复位/时钟互联，无需手动编写IP调用代码，避免手动例化IP出现的语法错误、参数配置错误，大幅缩短开发周期。尤其在Zynq SoC开发中，PS端配置、PS-PL互联仅需通过Block Design可视化操作即可完成，是SoC开发的必备工具。

2.3 模块化分层设计，便于迭代维护

Block Design支持分层模块化设计，可将复杂系统拆解为多个子Block Design，分别完成子模块设计、验证后再顶层集成。各模块功能独立、接口标准化，便于团队分工开发、功能迭代、问题定位。同时，设计文件与代码解耦，后续修改模块参数、调整互联关系无需修改底层代码，维护成本极低。

2.4 自动时序与总线适配，规避设计错误

Block Design内置智能互联机制，支持AXI、APB、时钟、复位等标准总线的自动识别与适配，可自动完成总线位宽匹配、时钟域同步、复位极性统一。同时工具会实时检测设计冲突（端口不匹配、时钟缺失、总线冲突等），实时弹窗报错预警，有效规避手动代码开发中常见的互联错误、时序不匹配问题。

2.5 一键导出工程文件，适配全流程开发

完成Block Design搭建后，可一键生成HDL包装文件、综合文件，直接接入Vivado综合、实现、比特流生成全流程，同时支持导出硬件信息文件用于SDK/Vitis嵌入式软件开发，打通FPGA硬件设计与嵌入式软件开发的链路。

3 Block Design使用

本章节基于Vivado 2019.1及以上版本，详细展示创建Block Design、模块添加、参数配置、信号连线、设计验证、文件导出的完整实操步骤。

3.1 新建Block Design工程

1、打开Vivado软件，创建或打开已有FPGA工程（无需提前编写顶层代码）；

2、在左侧导航栏Flow Navigator 中，找到IP Integrator ，点击Create Block Design ；

3、在弹出的对话框中输入设计名称（如system_design），选择文件保存路径，默认勾选Do not specify sources at this time ，点击OK ，完成空白Block Design创建；

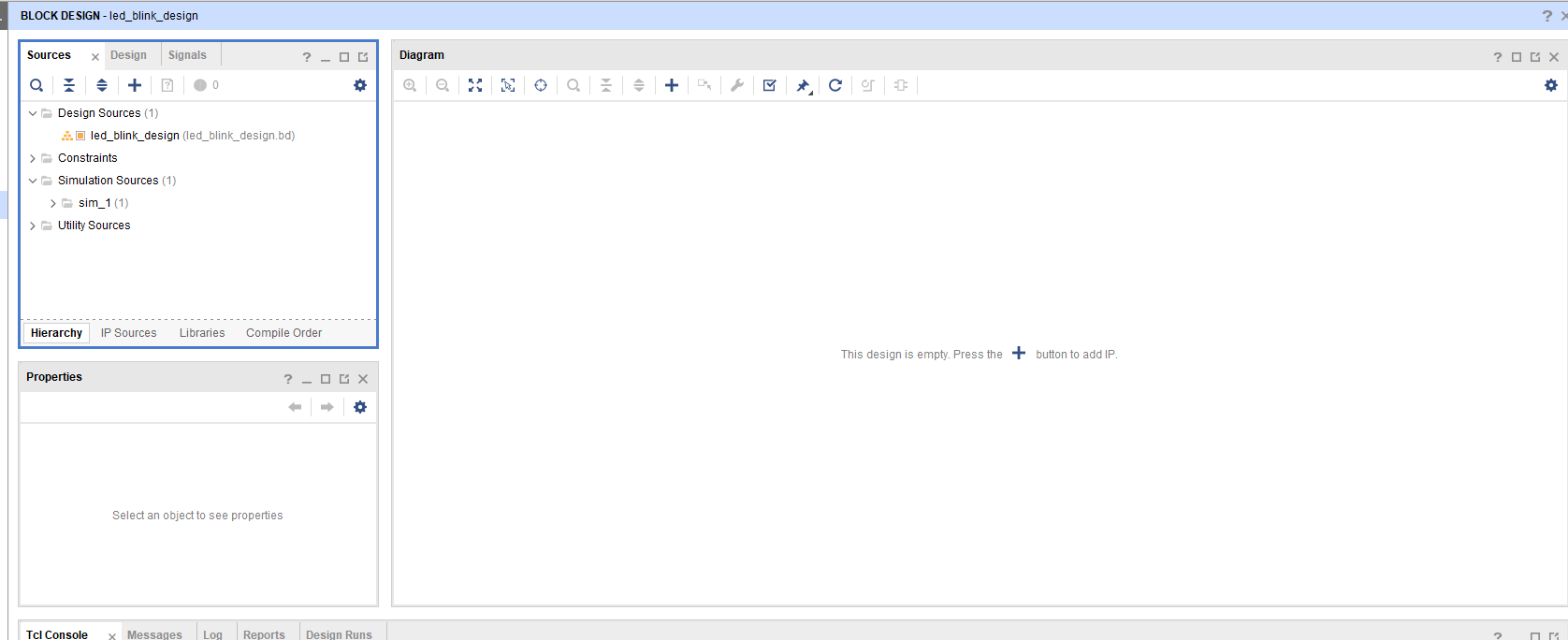

4、创建完成后，界面会打开空白的图形化编辑画布，后续所有模块搭建、连线均在此界面完成。

3.2 添加功能模块（IP核/自定义模块）

Block Design支持添加三类模块：Vivado官方IP核、用户自定义HDL模块、外部网表模块，核心添加方式如下：

3.2.1 添加官方IP核

1、在画布空白处右键，选择Add IP ，或直接点击顶部工具栏**+号按钮；
2、在IP搜索框中输入所需功能关键词（如clk、uart、axi_dma、zynq7），搜索对应IP核；
3、选中目标IP，双击或点击Add**添加到画布中，工具会默认生成基础功能模块。

3.2.2 添加自定义模块

（可参考: FPGA应用技巧之Vivado自定义IP创建与使用）

1、提前将编写完成的Verilog/VHDL文件添加到工程源文件中，并完成语法编译无报错；

2、在Block Design画布中右键选择Add Module ；

3、在弹出列表中选择已导入的自定义模块，点击OK，即可将自定义模块封装为功能块，支持后续可视化连线配置。

3.3 模块参数配置

模块添加完成后，需根据项目需求配置核心参数，确保功能匹配设计需求：

1、双击画布中的目标模块，打开参数配置对话框；

2、根据功能需求修改参数：时钟频率、数据位宽、通道数量、工作模式、中断使能、总线类型等；

3、配置完成后点击OK ，模块端口会根据参数自动更新（如位宽变化、端口增减）；

4、关键IP（如Zynq PS、时钟IP）配置完成后，建议点击Validate IP Configuration验证参数合法性，避免配置冲突。

3.4 模块互联与端口引出

模块配置完成后，通过可视化连线实现信号、总线、时钟复位的互联，分为自动连线和手动连线两种方式。

3.4.1 自动智能连线（推荐）

针对时钟、复位、AXI总线等标准接口，Vivado支持一键自动匹配连线，高效且零错误：

1、选中需要互联的两个模块，点击顶部工具栏Run Connection Automation （自动连线按钮）；

2、在弹出的对话框中，勾选需要自动连接的信号（时钟、复位、AXI总线、中断等）；

3、默认保持总线位宽、时钟域匹配配置，点击OK，工具自动完成所有匹配端口的连线。

3.4.2 手动自定义连线

针对自定义信号、非标准接口，采用手动连线方式：

1、鼠标左键按住模块输出端口，拖拽至目标模块输入端口，松开即可完成单信号连线；

2、批量信号可通过框选端口，批量拖拽连线，适配自定义模块互联场景。

3.4.3 外部端口引出

需要将模块信号引出到FPGA顶层引脚时，进行端口导出：

1、选中需要引出的信号连线，右键选择Make External ；

2、连线外侧会自动生成顶层端口，可双击端口修改端口名称；

3、所有外部端口后续可绑定FPGA物理引脚，完成硬件引脚适配。

3.5 设计校验与错误修复

连线完成后，必须进行设计合法性校验，排除架构、互联、参数错误，步骤如下：

1、点击顶部工具栏Validate Design （校验按钮），工具自动扫描设计问题；

2、查看底部Messages 信息窗口，严格区分Error（错误）与Warning（警告）：所有Error错误必须全部修复，否则无法正常生成工程文件、完成综合实现 ，常见报错类型包含端口悬空不匹配、时钟/复位信号缺失、AXI总线协议冲突、IP参数配置非法等；Warning警告可根据实际设计需求评估，非关键性警告可保留，关键性警告仍需优化修复。

3、双击报错信息可自动定位到问题模块/连线，根据提示修正参数或互联关系，直至设计无报错。

3.6 生成顶层设计文件

Block Design为图形化中间文件，需生成标准HDL文件才能参与综合实现，步骤如下：

1、在Block Design画布空白处右键，选择Generate Output Products ；

2、弹出对话框默认配置（Synthesis、Implementation），点击Generate ，生成IP输出文件、网表文件；

3、生成完成后，再次右键画布，选择Create HDL Wrapper ；

4、选择Let Vivado manage wrapper and auto-update （自动管理顶层包装文件），点击OK ；

5、工具自动生成顶层HDL文件，并自动设为工程顶层模块，无需手动修改代码。

3.7 硬件文件导出（SoC开发必备）

若为Zynq SoC项目，需要导出硬件信息用于嵌入式软件开发，步骤如下：

1、确保Block Design校验通过、文件生成完成；

2、点击顶部菜单栏File - Export - Export Hardware ；

3、根据需求选择是否勾选Include Bitstream ：未生成比特流文件时取消勾选，仅导出硬件架构信息；已完成比特流生成可勾选，完整导出硬件工程文件，点击下一步，自定义导出路径并完成导出；

4、导出完成后可打开Vitis软件，基于该硬件文件搭建嵌入式工程。

4 常用操作技巧与注意事项

4.1 实用操作技巧

1、画布缩放：鼠标滚轮缩放画布，按住鼠标中键拖拽平移画布，适配复杂大架构查看；

2、模块批量编辑：按住Ctrl键多选模块，可批量移动、复制、删除、统一配置参数；

3、模块复用：完成的Block Design可保存为模板，支持跨工程复用，提升复用率；

4、总线折叠：批量信号连线可折叠为总线格式，简化画布布局，提升整洁度。

4.2 核心注意事项

1、时钟与复位完整性：设计中所有功能模块、IP核必须配置匹配的有效时钟和复位信号，严禁输入端口悬空；多时钟域设计需严格区分时钟域，禁止不同时钟域信号随意互联，避免时序违规、功能异常。

2、总线互联规范：AXI、APB、SPI等标准总线互联时，主从设备的总线协议、数据位宽、时钟域、传输模式必须完全匹配，禁止跨规格总线直接互联，否则会触发总线时序错误、数据传输异常。

3、禁止手动修改自动生成文件：工具自动生成的HDL顶层包装文件、IP输出网表文件为动态关联文件，会随Block Design的修改自动更新；手动修改后内容会被覆盖，同时可能引发综合编译报错。若需修改顶层逻辑，需在Block Design中调整架构。

4、分层设计规范：复杂大型硬件系统必须采用分层设计，将功能独立的模块拆解为多个子Block Design，再通过顶层Block Design集成；避免单画布堆砌大量模块，防止布局混乱、工具运行卡顿、编译耗时过长，同时便于模块化调试与团队协作。

5、工程保存与备份：Block Design实时修改后需及时保存，避免软件闪退、工程异常关闭导致设计文件损坏、内容丢失；重要节点设计建议备份整个工程文件，防止文件损坏影响开发进度。

5 常见问题解决

1、IP添加失败、搜索不到目标IP：核心原因为工程器件型号不匹配或IP库未更新。解决方法：确认工程所选FPGA/Zynq器件型号与IP适配；点击顶部Tools - Update IP Catalog 更新本地IP库，刷新后重新搜索添加。

2、自动连线功能失效、无法自动互联：多为模块接口协议、端口类型不匹配导致。解决方法：核对互联模块的总线协议、时钟域、端口输入输出属性是否一致；对于非标准接口，放弃自动连线，采用手动精准连线，补充缺失的匹配端口。

3、生成HDL文件报错：均为设计存在非法问题导致。解决方法：优先执行Validate Design 全局校验，根据报错提示逐一修复端口悬空、参数配置错误、总线冲突、时钟复位缺失等问题，无Error报错后重新生成文件。

4、硬件文件导出失败：核心原因是设计未完成闭环配置。解决方法：确认Block Design无任何Error报错；已成功生成Output Products IP输出文件和HDL Wrapper顶层文件，完成以上步骤后重新执行导出操作。

6 手把手教学Block Design 最小工程（LED闪烁）

本章提供一套零代码、纯Block Design搭建的FPGA最小工程，无需编写Verilog/VHDL代码，仅通过IP核配置与可视化连线，实现LED周期性闪烁功能。本案例适配绝大多数Xilinx FPGA器件（Artix-7、Kintex-7等），是新手入门Block Design的最佳实操项目，可直接复刻验证工具使用全流程。

6.1 案例工程概述

工程功能：利用Vivado官方时钟IP+计数器IP，生成1Hz低频翻转信号，驱动FPGA板载LED闪烁；

核心模块：系统时钟IP（Clk Wizard）+ 通用计数器IP（Counter）；

设计特点：纯图形化搭建、无手写代码、自动连线、零语法错误，完整覆盖Block Design核心操作流程。

6.2 前置工程准备

1、打开Vivado软件，新建空白工程，选择对应FPGA器件型号（以xc7035ffg676-2通用型号为例）；

2、工程创建完成后，关闭默认源文件创建窗口，无需添加任何HDL源码；

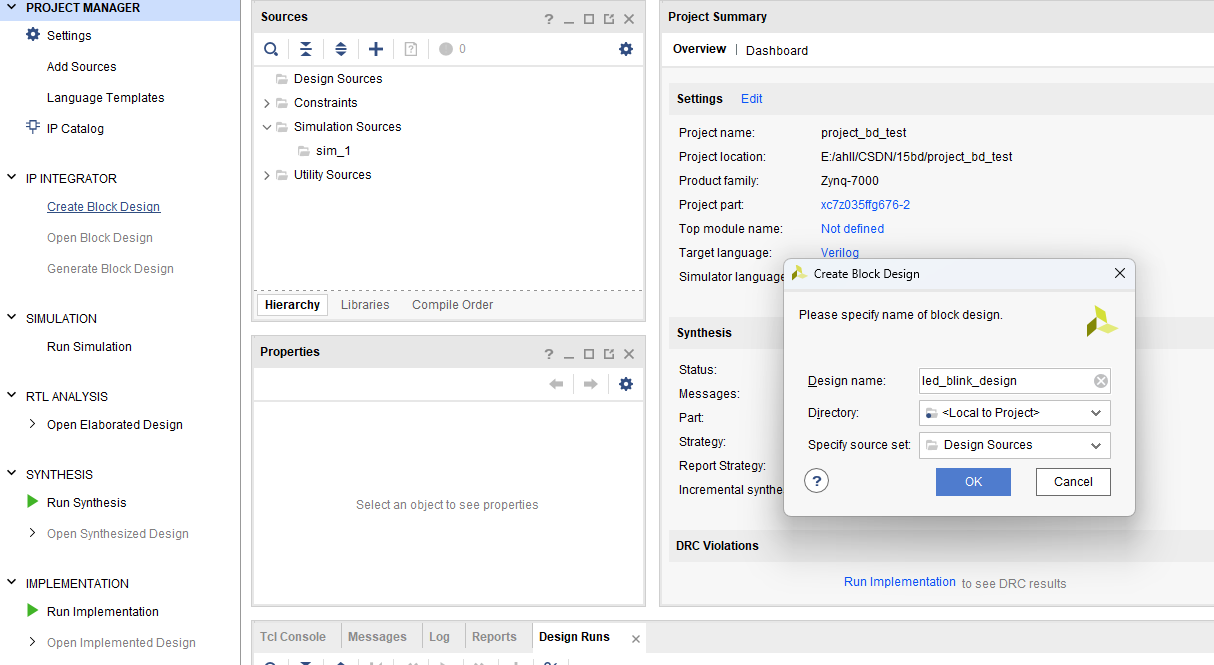

3、按照本文3.1章节步骤，新建Block Design，命名为led_blink_design ，打开空白设计画布。

6.3 添加并配置核心IP模块

6.3.1 配置时钟IP（生成稳定系统时钟）

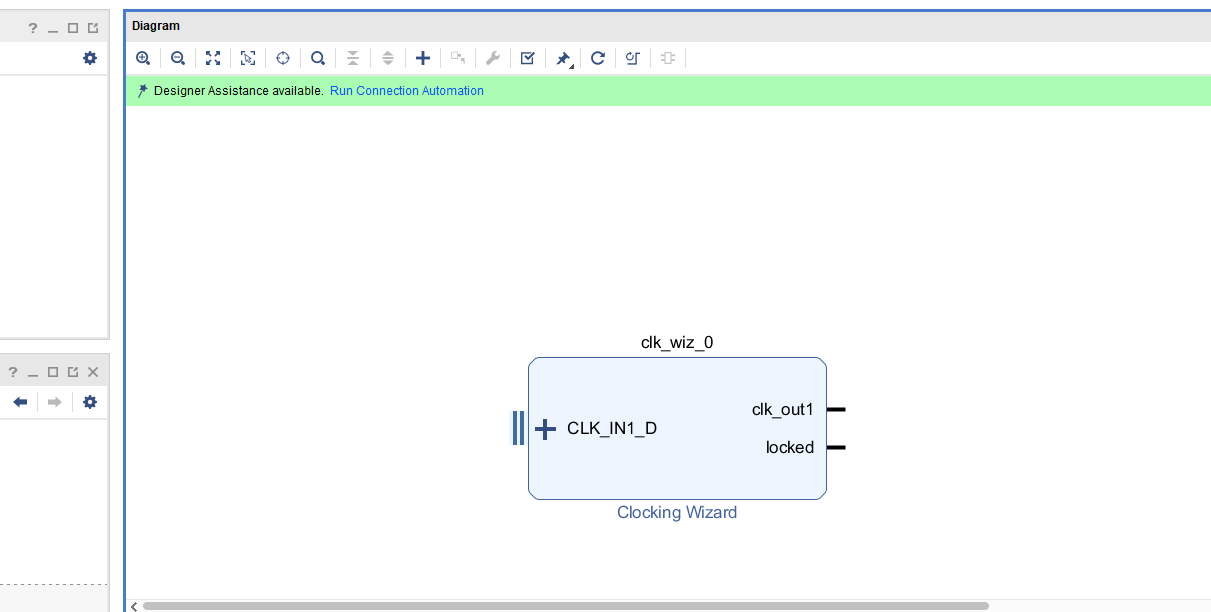

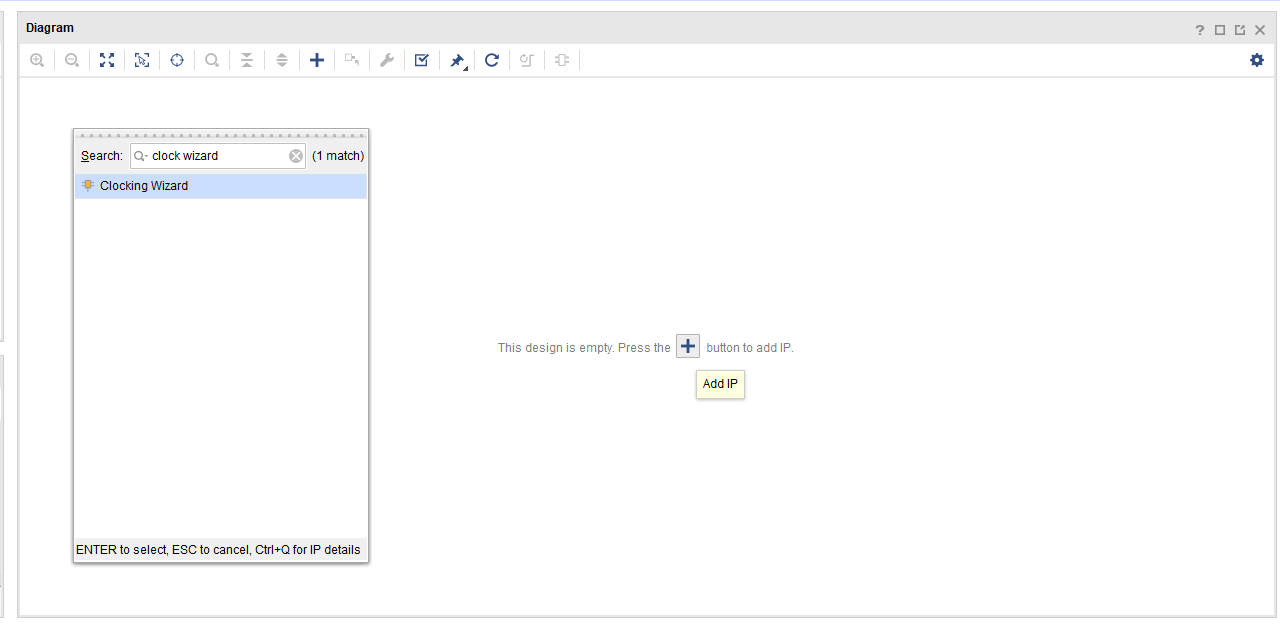

1、点击画布顶部「+」号，搜索Clk Wizard ，添加时钟管理IP核；

2、双击IP模块进入参数配置界面，切换至「Output Clocks」选项卡；

3、配置输出时钟：将默认时钟频率设置为50MHz，取消多余时钟输出，仅保留clk_out1；

6.3.2 配置计数器IP（分频生成1Hz信号）

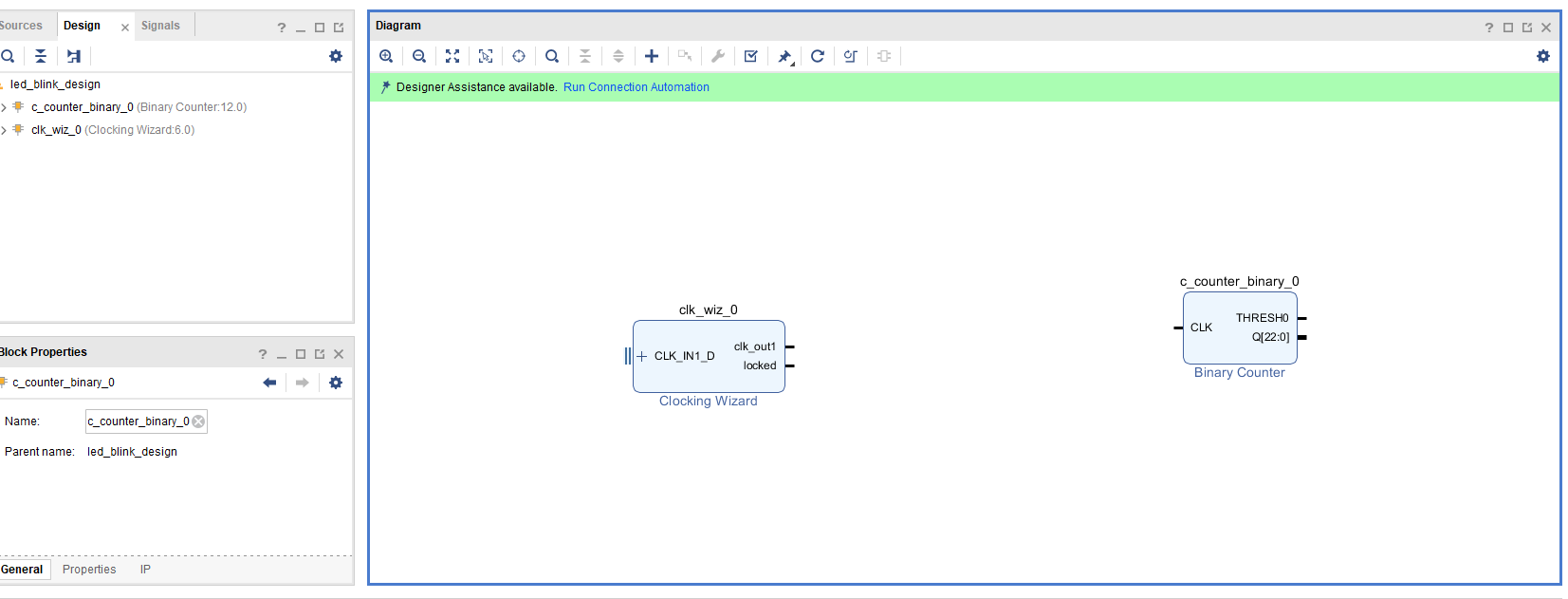

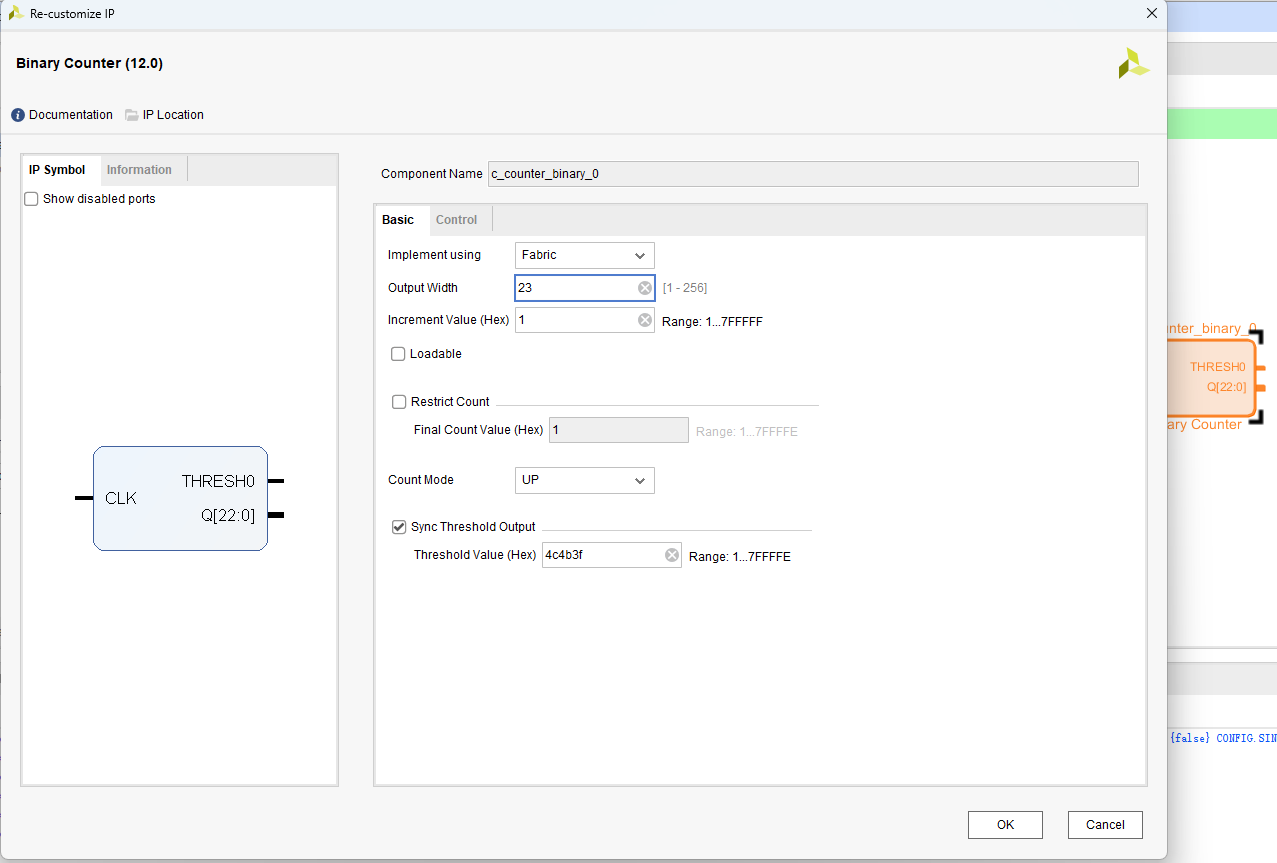

1、再次点击「+」号，搜索Counter ，添加通用加减计数器IP核；

2、双击计数器IP进入配置界面，核心参数配置：

计数模式：选择Up（递增计数）；
计数器位宽：设置为26位（50MHz时钟分频，26位计数器可实现约1s翻转一次）；
复位信号：同步复位，复位极性与时钟IP保持一致（低电平复位）；
输出模式：勾选Terminal Count Pulse（计数溢出脉冲），用于生成周期翻转信号；

3、参数配置完成后点击OK，完成计数器IP配置。

6.4 模块互联与端口引出

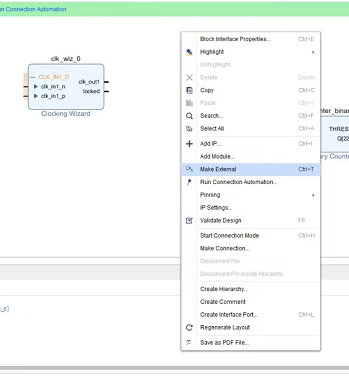

我们这里pll的输入时钟是外部晶振直接输入的200M差分信号，当需要输入或输出信号时，我们可以选中相关接口，选择make external。

6.4.1 自动时钟复位连线

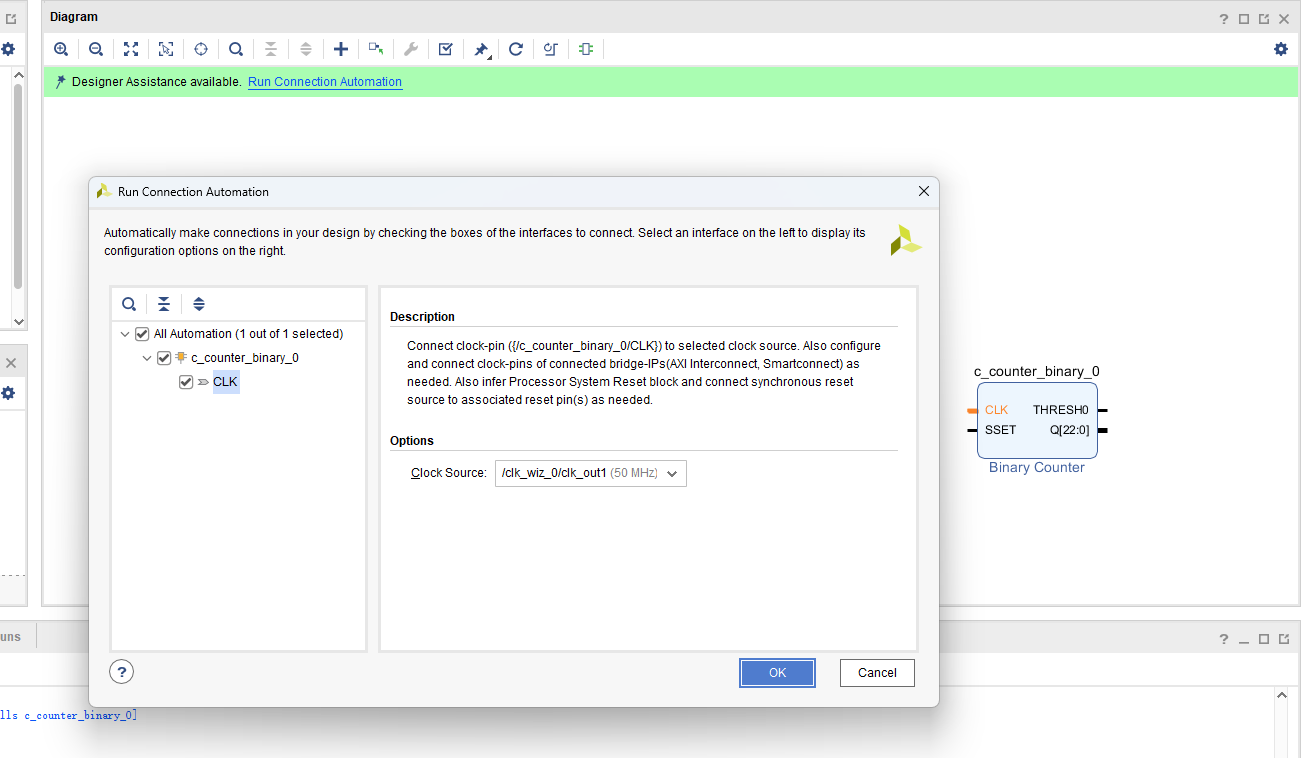

1、框选时钟IP和计数器IP，点击顶部工具栏Run Connection Automation；

2、勾选时钟、复位信号，工具自动完成时钟输出、复位信号的跨模块互联，无需手动接线。

6.4.2 手动信号连线

将计数器IP的溢出脉冲输出端口 ，手动拖拽连线至计数器自身的复位端口，实现计数循环清零，周期性生成翻转信号。

6.4.3 引出LED顶层端口

1、选中计数器溢出信号连线，右键选择Make External，引出顶层输出端口；

2、双击端口名称，修改为led_out ，作为LED驱动输出引脚。

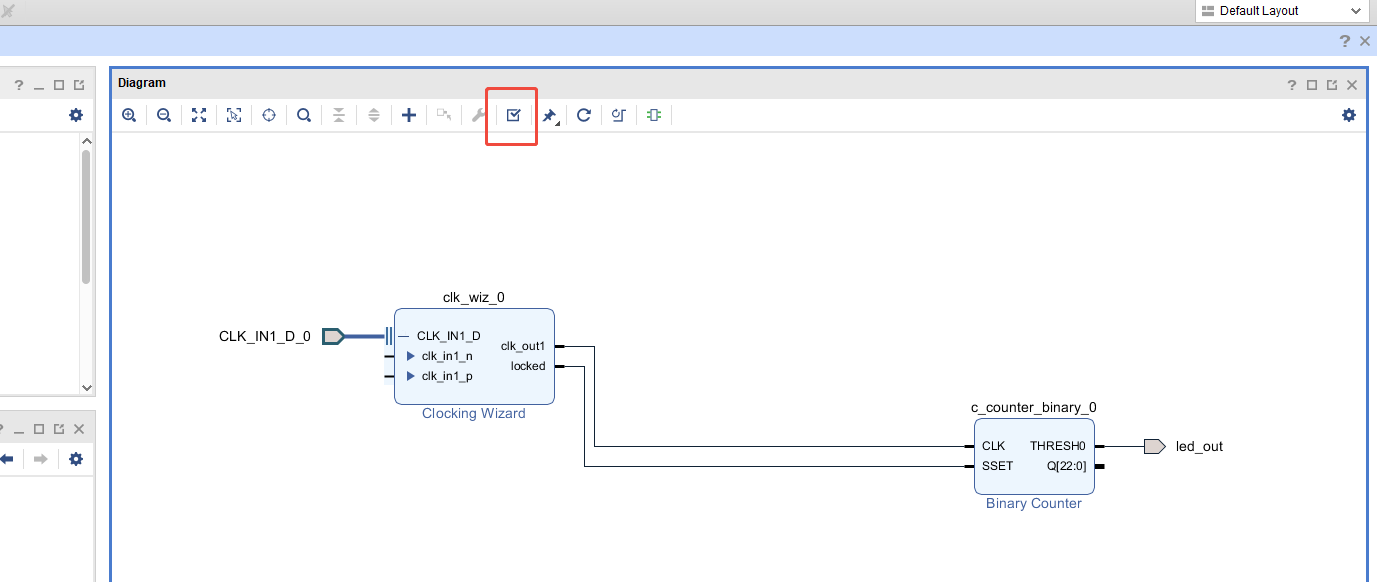

6.5 设计校验与工程生成

1、点击Validate Design 校验设计，确保无Error错误，仅保留默认无害警告；

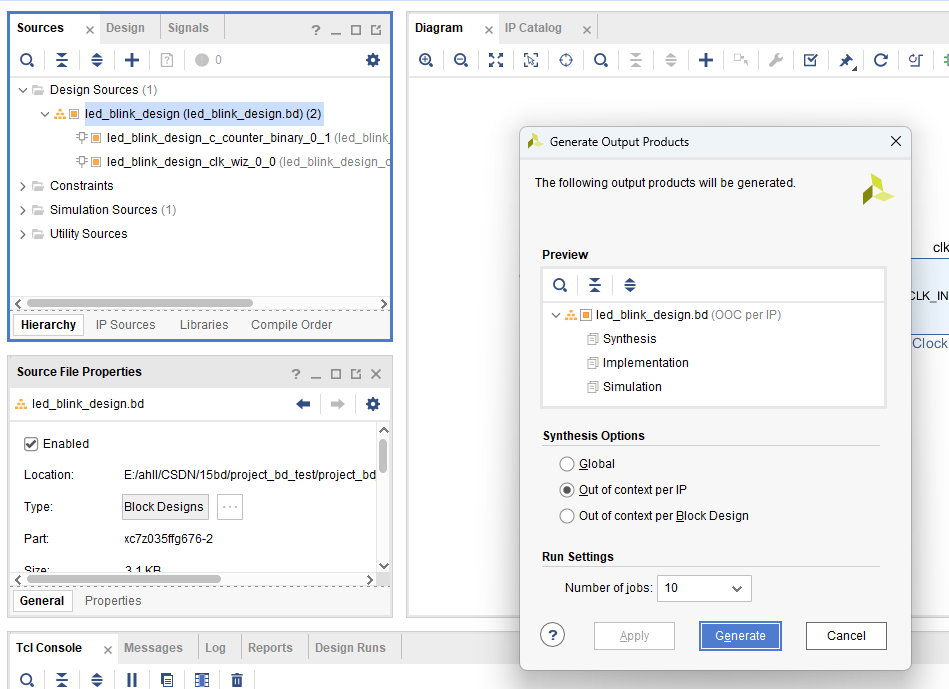

2、选中bd，右键选择Generate Output Products ，默认配置生成IP输出文件；

3、右键选择Create HDL Wrapper，选择自动管理顶层文件，生成工程顶层模块。

6.6 引脚约束与工程编译

1、打开工程约束文件（XDC），根据开发板硬件引脚，将led_out端口绑定板载LED物理引脚

2、添加时钟引脚约束，匹配开发板外部晶振频率；

c 复制代码

create_clock -period 5.000 [get_ports CLK_IN1_D_0_clk_p]
set_property PACKAGE_PIN C8 [get_ports CLK_IN1_D_0_clk_p]
set_property IOSTANDARD DIFF_SSTL15 [get_ports CLK_IN1_D_0_clk_p]
set_property PACKAGE_PIN AB15 [get_ports led_out]
set_property IOSTANDARD LVCMOS33 [get_ports led_out]

3、执行综合、实现、生成比特流文件，下载至开发板，即可观察到LED周期性闪烁。

7 总结

Block Design是Vivado平台高效完成FPGA/SoC硬件系统集成的核心工具，核心价值在于可视化建模、IP快速集成、模块化迭代、低错误率开发。熟练掌握其使用方法，可大幅降低硬件系统开发难度，提升设计规范性和迭代效率，是FPGA开发、Zynq嵌入式开发的必备技能。日常开发中，简单逻辑可采用代码建模，中大型复杂系统优先使用Block Design完成架构集成。
