摘要：本项目设计了一个四路带计分系统的智能抢答器，具有声光显示、计时和计分功能。使用Multisim 14.3进行电路设计 与仿真验证。
项目简介
本项目设计了一个基于Multisim的四路带计分系统智能抢答器，采用74系列数字逻辑芯片实现纯硬件电路设计。系统具备四路抢答、优先锁存、20秒倒计时、自动计分、声光提示等功能，通过七段数码管实时显示选手编号和分数，蜂鸣器和LED指示灯提供声光反馈。电路结构清晰，响应速度快，能够准确识别第一个按下按钮的选手并锁定其他输入，确保抢答的公平性和准确性。
该抢答器适用于学校知识竞赛、企业培训考核、娱乐游戏等多种场景，具有成本低、易实现、扩展性强等优点。项目使用Multisim14.3进行电路设计与仿真验证，通过虚拟仿真环境完整展示了抢答器的工作流程和各项功能，为后续PCB设计和硬件制作提供了可靠的理论基础和实践参考，具有较高的实用价值和教学意义。

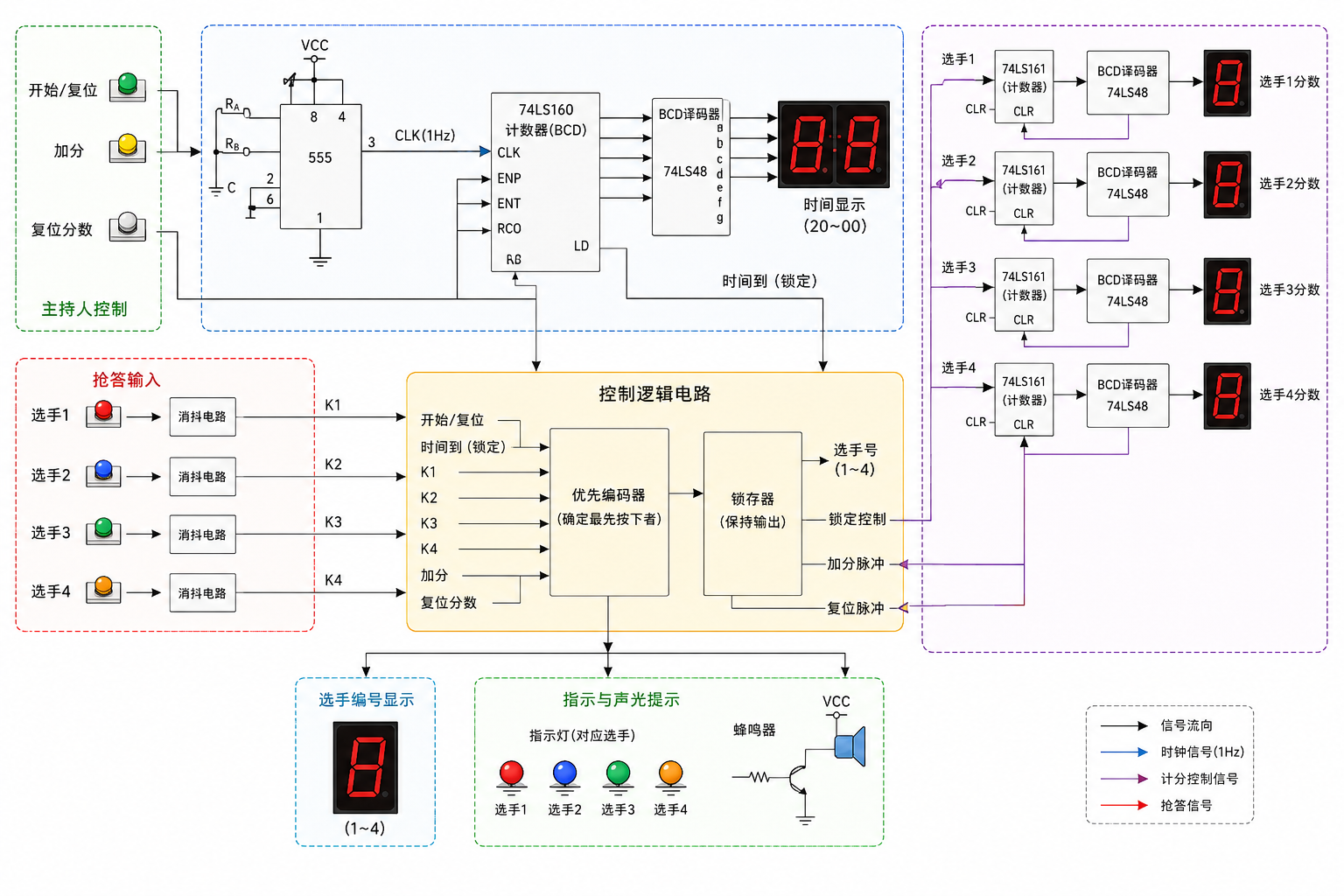

图1 系统架构图
功能特点
主要功能
本抢答器支持四路选手同时参与抢答，采用优先锁存机制确保第一个按下按钮的选手获得抢答权并锁定其他输入，具备20秒倒计时功能和自动计分系统记录各选手得分情况，通过七段数码管实时显示选手编号和分数，配合蜂鸣器声音提示和LED指示灯提供直观的声光反馈，实现了完整的竞赛抢答功能。
技术特性
电路采用74系列数字逻辑芯片设计，纯硬件实现无需编程，结构清晰易于理解和扩展。
电路组成
核心模块
-
抢答控制模块：实现抢答优先锁存功能
-
计时模块：20秒倒计时电路
-
计分模块：记录和显示各选手分数
-
显示模块：数码管驱动电路（74LS48译码器）
-
声光报警模块：蜂鸣器和指示灯电路
主要芯片
-- 74LS48：七段数码管译码驱动器
-- 74LS00：四2输入与非门
-- 74LS04：六反相器
-- 74LS0：四2输入与门
-- 74LS32：四2输入或门
-- 74LS74：双D触发器
-- 74LS160：十进制计数器
使用说明
仿真文件
-- 文件名：`四路20秒声光显示计分抢答器.ms14`
-- 软件版本：Multisim 14.3
运行步骤
打开仿真
-- 双击 `四路20秒声光显示计分抢答器.ms14` 文件
-- 或在Multisim中通过 File → Open 打开
启动仿真
-- 点击工具栏绿色播放按钮 ▶️
-- 或按快捷键 **F5**
-- 或通过菜单 Simulate → Run
操作测试
-- Key = A：主持人控制键（复位/开始）
-- Key = 1：1号选手抢答按钮
-- Key = 2：2号选手抢答按钮
-- Key = 3：3号选手抢答按钮
-- Key = 4：4号选手抢答按钮
停止仿真
-- 按 Shift+F5 停止
-- 或点击停止按钮 ⏹️
工作原理

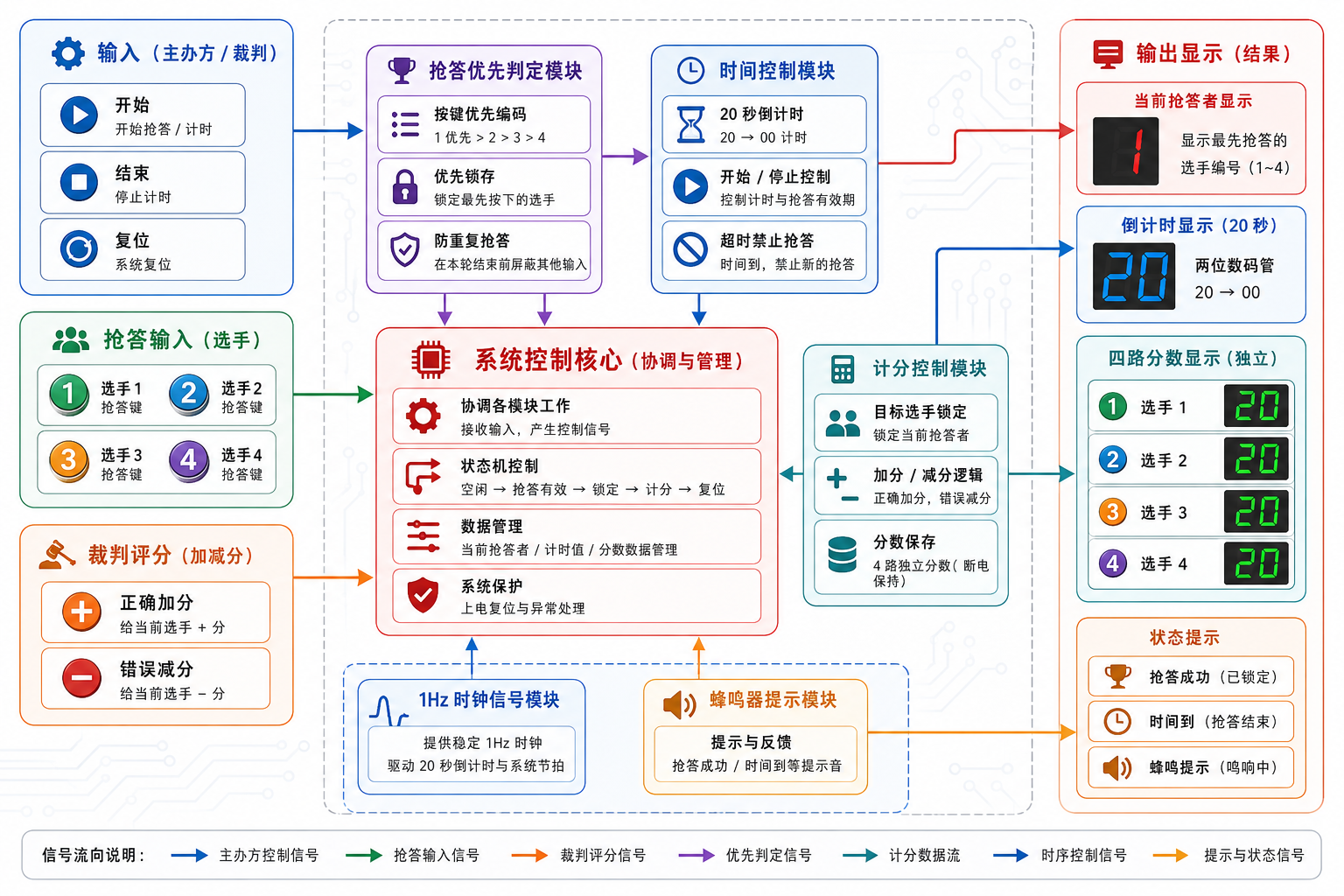

图2 工作原理图
配套资源
包括完整的项目源代码、演示视频、运行截图，开箱即用。
项目文档
有偿提供开题材料、系统设计说明书和成果汇报PPT，完整呈现项目的研究依据、设计过程与最终成果。
使用授权
本项目采用AGPL-3.0开源协议，允许个人和组织自由使用、修改和分发代码，但基于本项目的衍生作品必须同样开源，且用于提供网络服务时需向用户提供完整源代码。本项目仅供学习研究使用，作者不对使用本项目产生的任何后果承担责任，使用者应遵守当地法律法规，合理合法使用本项目。如本项目对您的研究或工作有所帮助，欢迎引用并注明出处。
作者联系
作者信息
改进作者：Steven（可提供二次开发有偿技术服务）
项目编号：SM-1
