做存储选型时，SD NAND和SPI NAND经常被放在一起比较：同样是贴片NAND、同样LGA小封装，价格也在同一量级，区别到底在哪？有硬件工程师按接口把它们当成"四线 vs 六线"的差别，也有固件工程师按驱动工作量把它们当成"两周 vs 两月"的差别------两种感觉都对，但都只摸到了一层。其实两者的差异不在颗粒，而在颗粒外面的那一层。
一、接口层： SDIO 4 线并行，还是 SPI 串行
SD NAND遵循SD 2.0协议，支持SDIO和SPI两种总线模式。SDIO模式用CLK、CMD加DAT0到DAT3共6根信号线，4线并行传输，时钟到50MHz时顺序读写能做到20MB/s以上，跑文件系统、数据记录、OTA升级这类带宽敏感业务余量充足。没有SDIO外设或引脚紧张的主控可以切SPI模式，CS、CLK、DI、DO四根线，20到50MHz时钟，读写字库、配置、日志这类小文件同样够用。需要注意，SD NAND的SPI模式走的仍是SD协议命令集，和后面说的SPI NAND命令不是一回事。

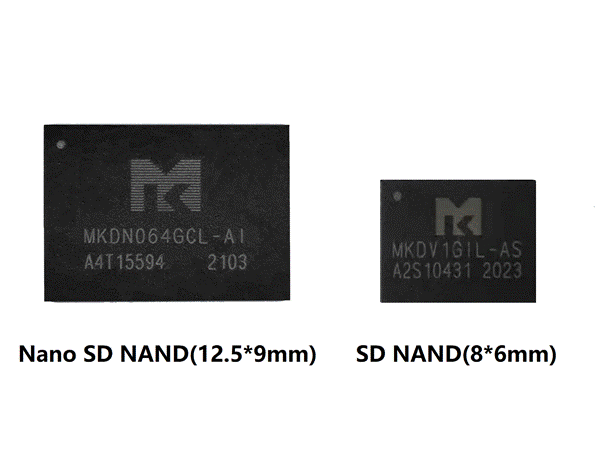

SPI NAND固定走SPI总线，标准、Dual、Quad三种模式：单线模式就是CS/CLK/DI/DO四根线，Quad模式复用出4根数据线，时钟通常100MHz上下，带宽高于SPI模式的SD NAND、低于SDIO模式。SPI总线本身协议简单、几乎所有MCU都带，硬件接线和Nor Flash一致。两者封装相近，SD NAND工业级型号多为LGA-8、6×8mm，SPI NAND主流封装同样是LGA-8，板级占用差别不大。
二、协议层：标准 SD 命令，还是读页写页擦块
主机看SD NAND，看到的是一台标准SD卡：初始化发CMD0复位、CMD8检查电压、ACMD41协商工作条件，数据读写用CMD17/24单块、CMD18/25多块，寻址单位固定512字节扇区。这套命令跨平台通用，STM32、NXP、GD、乐鑫的SDK里都有现成SD驱动，搬过来改改引脚即可。SD协议本身就是为可插拔存储卡设计的，枚举、容量识别、速率协商都有标准流程，主机不关心卡内颗粒类型，SD NAND、TF卡、eMMC在驱动眼里都是同一类块设备。
SPI NAND暴露的是NAND物理操作：0x03/0x6B读页、0x02/0x32加载写缓存、0xD8擦块、0x0F读状态寄存器，外加置特性寄存器来开关Quad、ECC等功能位。页大小常见2KB，一个块64或128页，寻址直接按物理页、物理块进行，主机必须清楚这些物理参数，自己维护逻辑地址到物理地址的映射。米客方德的MKSV系列Nor-like SPI NAND支持Standard、Dual、Quad三种模式，指令集与Nor Flash高度相似，驱动开发比裸颗粒顺一些，但本质仍是页/块级命令，和SD那套扇区抽象不在一个层面。
三、管理机制： FTL 在芯片里，还是在主机里

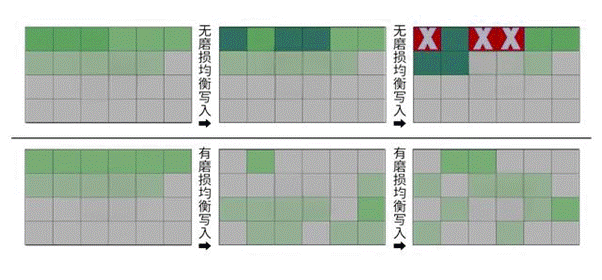

这是两者之间根本的一道分界线。NAND Flash页写块擦、有出厂坏块、擦写次数有限，ECC纠错、坏块替换、磨损均衡、垃圾回收、掉电保护这些管理机制一个都不能少，区别只在谁来实现。
传统raw SPI NAND（裸颗粒）没有内置控制器，主机固件必须自己实现或移植FTL：维护逻辑到物理的映射表，写入前查坏块表，读出后按页OOB区的校验信息做ECC纠错，空闲块不足时搬数据擦块做GC，掉电后还要保证映射能恢复一致。ECC强度、备用块替换策略、映射表存放在哪，都得自己定。Linux平台有UBI、F2FS这类框架可以借力，MCU裸机或RTOS场景基本靠自研。

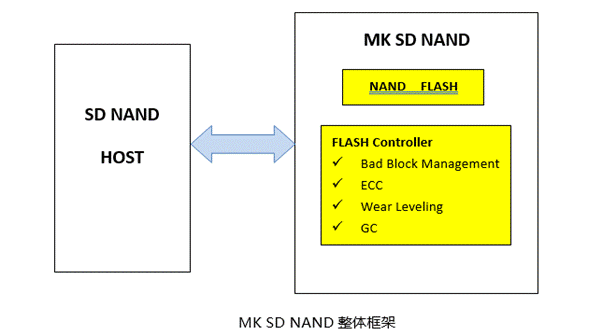

SD NAND内部是NAND阵列加Flash控制器二合一，完整FTL固化在控制器固件里，ECC、坏块管理、磨损均衡、GC、掉电保护出厂即定型，主机只拿到一个512字节扇区的块设备，物理页多大、坏块在哪，外部完全不可见。以米客方德 SD NAND MKDV系列为例，SLC颗粒P/E寿命10万次、数据保持力10年、工作温度-40℃到85℃，并通过高达12万次随机掉电测试，这些管理能力和验证结果都是随芯片交付的。要补充的是，SPI NAND阵营里也有内置控制器的managed类型------前面提到的MKSV系列同样在片内集成ECC纠错、坏块标记、磨损均衡和掉电保护，选型时需要和raw颗粒区分开。
四、开发成本：差的不只是驱动代码
软件工作量上三档分明。SD NAND这一档，固件只写标准SD驱动加FatFS挂载，例程成熟、行为确定，主要工作是板级适配和文件系统集成；内置控制器的SPI NAND居中，命令状态机简单，FTL由芯片承担，自研管理代码可以省掉；raw SPI NAND这一档，驱动之外还要自研或深度移植FTL，几千到上万行代码，真正耗人的是写满、掉电、高低温边界的验证周期，团队没有NAND经验时这块很容易拖项目后腿。
反过来raw SPI NAND也有它的账：每Gb容量的器件单价更低，主控够强、团队已有NAND管理框架时，边际软件成本摊得很薄，出货量大的产品上差价会被放大。SD NAND把软件成本压到较小，SD驱动加文件系统的组合通常一到两周就能跑通读写，省下的几周开发和验证时间，在周期紧的项目里往往比颗粒差价值钱。这笔账没有统一答案，取决于团队软件能力和产品出货量级。
接口上SD NAND胜在通用、SDIO带宽高，SPI NAND胜在总线简单、Quad模式带宽不弱；管理上SD NAND把FTL全包，raw SPI NAND把FTL留给主机，内置控制器的SPI NAND介于两者之间。米客方德同时布局MKDV系列SD NAND和MKSV系列SPI NAND，两条线覆盖不同分工偏好------选型时把"接口带宽、FTL谁来做、开发周期"这三项权重摆清楚，结论自然浮出水面。
