音视频修炼之基础理论（五）：AAC格式与解析

AAC 格式与解析 ------ ADTS 头 / 元信息提取 / 声道分布 / 完整解码流程

第 2 篇音频基础讲了"为啥要 AAC"，这一篇讲"AAC 长啥样、怎么拆开、怎么解码"。重点：ADTS 头 7 个字节里都装了啥、采样率/位深/声道这些元信息怎么从字节流里抠出来、解码后左右声道在内存里怎么排、完整解析流程。读完之后你能从 0 写一个 ADTS 拆帧器。

---

本文速览

章节	阅读重点
0. 引言：为啥要懂 AAC 字节细节	把握本节核心概念和使用场景
1. AAC 的四种装法	把握本节核心概念和使用场景
2. ADTS 头每个字节都装了啥	把握本节核心概念和使用场景
3. 怎么从 ADTS 头抠出元信息（C 代码示例）	对照代码和运行效果落地
4. 完整解码流程	重点看数据/调用如何流转
5. 解码后左右声道怎么排	把握本节核心概念和使用场景
6. 跟 MP4 里的 AAC 有啥区别（AudioSpecificConfig）	按场景做技术取舍
7. 实战代码：解析一个 .aac 文件	对照代码和运行效果落地
8. 常见坑	定位常见故障和规避方式
9. 一句话总结	收束要点，形成记忆锚点

0. 引言：为啥要懂 AAC 字节细节

很多人写音频程序时遇到过这种事：

序号	要点
1	拿到一个 .aac 文件，FFmpeg 能播，自己写代码调用 MediaCodec 报 MEDIA_ERROR_INVALID_INPUT
2	解码出来的 PCM 直接送 AudioTrack，结果声音是绿色噪音
3	跨进程传 AAC 数据，对端死活同步不上

这些坑共同的根源：没搞清 AAC 的字节格式 。AAC 不是单一格式------它有四种装法，每种存元信息的位置都不一样。一个 .aac 文件里看到的字节，跟 MP4 里 esds box 的字节，跟 RTMP 的 AAC 包里的字节，长得都不同。

---

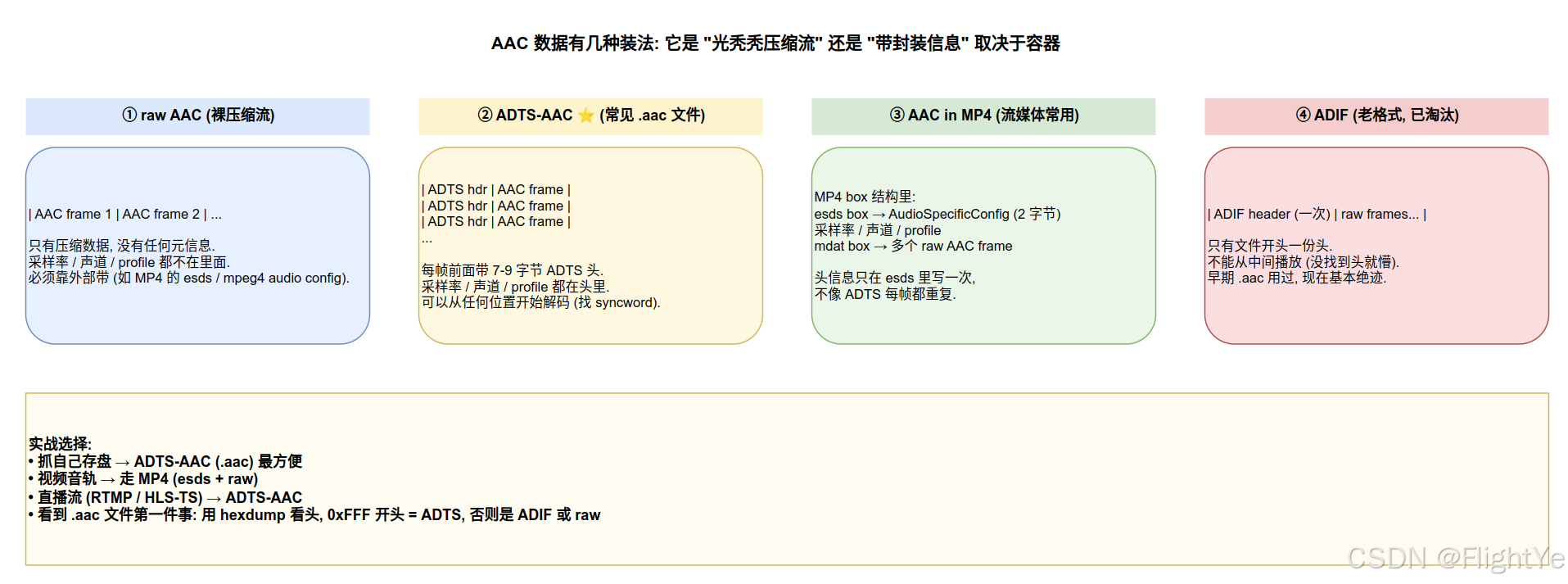

1. AAC 的四种装法

四种容器选哪种，一眼看清：

容器	元信息位置	能从中间播放吗	实战用途
raw AAC	全无（必须靠外面带）	❌	MP4 内部 mdat
ADTS-AAC ⭐	每帧前 7-9 字节头	✅	.aac 文件 / RTMP / HLS-TS
AAC in MP4	esds box 里一份 AudioSpecificConfig（2 字节）	✅（需先读 esds）	MP4 容器、视频音轨
ADIF	文件开头一份	❌	已淘汰

实战经验：

序号	要点
1	自己存盘 → 用 ADTS-AAC（.aac 直接能播）
2	视频音轨 → 走 MP4（esds + raw 帧）
3	直播流（RTMP / HLS-TS）→ ADTS-AAC
4	看到陌生 .aac 文件第一件事 ：hexdump -C file.aac | head -1 看头，FF F1 / FF F9 开头 = ADTS，否则是 ADIF 或 raw

---

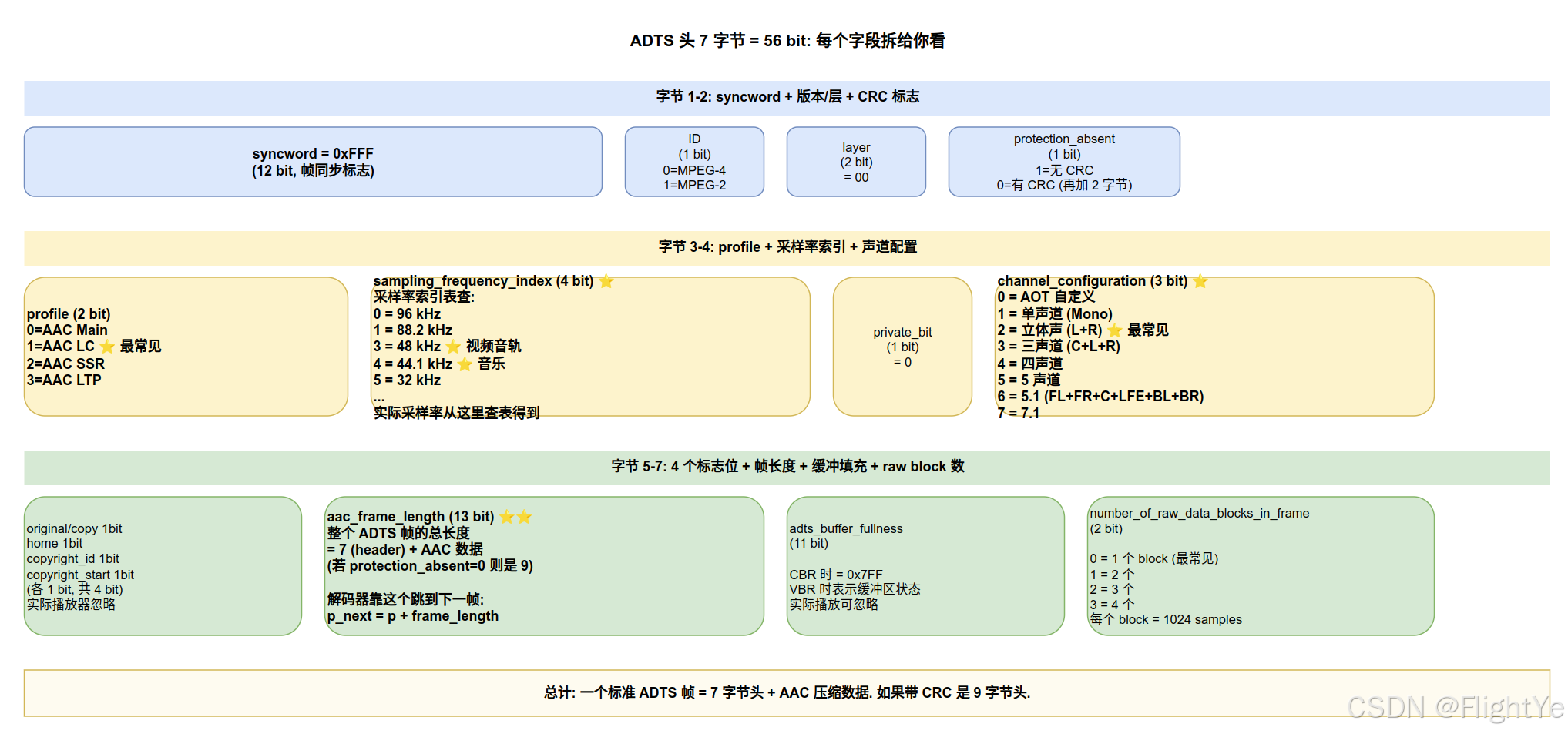

2. ADTS 头每个字节都装了啥

一个标准 ADTS 帧 = 7 字节头 + AAC 压缩数据（带 CRC 是 9 字节头）。56 个 bit 的字段：

2.1 字节 1-2（关键：syncword）

字段	位数	含义
syncword	12 bit	= 0xFFF ，固定 12 个 1，找帧起点的标志
ID	1 bit	0=MPEG-4，1=MPEG-2
layer	2 bit	固定 = 00
protection_absent	1 bit	1=无 CRC（头 7 字节），0=有 CRC（头 9 字节）

2.2 字节 3-4（关键：profile + 采样率索引 + 声道）

字段	位数	含义
profile	2 bit	0=Main，1=AAC LC ⭐ 最常见，2=SSR，3=LTP
sampling_frequency_index	4 bit	采样率索引（查表见下）
private_bit	1 bit	私有，= 0
channel_configuration	3 bit	声道配置（查表见下）

2.3 字节 5-7（关键：帧长度）

字段	位数	含义
original/copy	1 bit	忽略
home	1 bit	忽略
copyright_id_bit	1 bit	忽略
copyright_id_start	1 bit	忽略
aac_frame_length	13 bit	整帧长度 = 7 (header) + AAC payload，跳到下一帧靠这个
adts_buffer_fullness	11 bit	CBR 时 = 0x7FF，VBR 时是缓冲状态
number_of_raw_data_blocks_in_frame	2 bit	0 = 1 个 block（最常见），每 block = 1024 samples

2.4 采样率索引表（必查）

index	采样率（Hz）	备注
0	96000	---
1	88200	---
2	64000	---
3	48000	视频音轨 ⭐
4	44100	音乐 ⭐
5	32000	---
6	24000	---
7	22050	---
8	16000	通话
9	12000	---
10	11025	---
11	8000	窄带语音
12-15	保留	---

2.5 声道配置表

value	声道数	布局
0	自定义	头里再带
1	1	Mono
2	2	L + R（最常见）
3	3	C + L + R
4	4	C + L + R + 后中
5	5	C + L + R + LS + RS
6	6	5.1（FL+FR+C+LFE+BL+BR）
7	8	7.1

---

3. 怎么从 ADTS 头抠出元信息（C 代码示例）

实战代码------给一段 ADTS 字节流，抠出采样率、声道、帧长：

typedef struct {
    int profile;          // AAC profile
    int sample_rate;      // 采样率
    int channels;         // 声道数
    int frame_length;     // 整帧长度
    int has_crc;          // 是否有 CRC
} AdtsHeader;

static const int aac_sample_rates[16] = {
    96000, 88200, 64000, 48000, 44100, 32000, 24000, 22050,
    16000, 12000, 11025, 8000, 7350, 0, 0, 0
};

int parse_adts(const uint8_t* p, AdtsHeader* h) {
    // ① 检查 syncword 0xFFF
    if (p[0] != 0xFF || (p[1] & 0xF0) != 0xF0) {
        return -1;  // 不是 ADTS 帧起点
    }

    // ② protection_absent: byte 1 bit 0
    h->has_crc = !(p[1] & 0x01);

    // ③ profile: byte 2 bit 7-6 (注意 +1, 因为 AAC LC 在 ADTS 里是 1, ASC 里是 2)
    h->profile = ((p[2] >> 6) & 0x03) + 1;

    // ④ sampling_frequency_index: byte 2 bit 5-2
    int sr_index = (p[2] >> 2) & 0x0F;
    h->sample_rate = aac_sample_rates[sr_index];

    // ⑤ channel_configuration: byte 2 bit 0 + byte 3 bit 7-6
    h->channels = ((p[2] & 0x01) << 2) | ((p[3] >> 6) & 0x03);

    // ⑥ aac_frame_length: byte 3 bit 1-0 + byte 4 全 + byte 5 bit 7-5 (共 13 bit)
    h->frame_length = ((p[3] & 0x03) << 11)
                    | (p[4] << 3)
                    | ((p[5] >> 5) & 0x07);

    return 0;
}

几个易踩的坑：

项	说明
profile 偏移	ADTS 里的 profile 跟 AudioSpecificConfig（ASC）里的 AOT 差 1。ADTS 的 1 = ASC 的 2 = AAC LC
位深 AAC 不存	AAC 是有损压缩，输入端是 16 bit PCM、输出端可能是 16 bit S16 或 Float32 ，但 ADTS 头里没有"位深"字段------位深只在解码器输出格式里有
frame_length 跨字节	13 bit 跨 3 个字节，移位别错

---

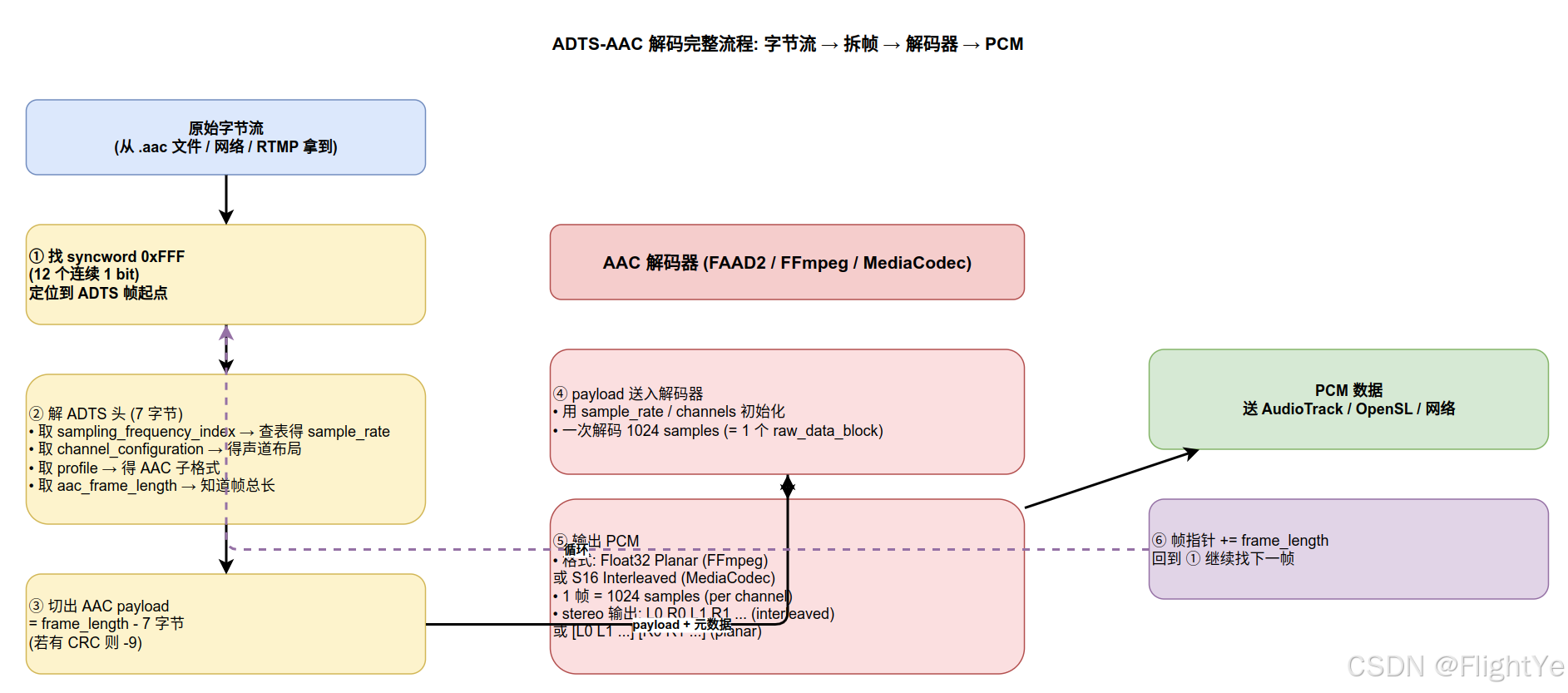

4. 完整解码流程

6 步串起来：

序号	要点	说明
1	找 syncword 0xFFF	12 个连续 1 bit，定位 ADTS 帧起点
2	解 ADTS 头	（7 字节）--- 抠出采样率索引、声道、profile、frame_length
3	切出 AAC payload	= frame_length - 7（带 CRC 时 -9）
4	送解码器	（FAAD2 / FFmpeg avcodec / Android MediaCodec）--- 用采样率 + 声道初始化
5	拿 PCM 输出	一次解 1024 samples × 声道数
6	指针前移	p += frame_length，回到 ① 找下一帧

4.1 用 FFmpeg 解码（C 代码）

// 1. 找 AAC 解码器
const AVCodec* codec = avcodec_find_decoder(AV_CODEC_ID_AAC);
AVCodecContext* ctx = avcodec_alloc_context3(codec);

// 2. 配置参数 (从 ADTS 头来的, 上一步抠出来的)
ctx->sample_rate = h.sample_rate;
ctx->ch_layout.nb_channels = h.channels;
ctx->profile = FF_PROFILE_AAC_LOW;  // AAC LC
avcodec_open2(ctx, codec, NULL);

// 3. 喂数据
AVPacket* pkt = av_packet_alloc();
pkt->data = (uint8_t*)adts_frame_data;  // 含 ADTS 头的整帧
pkt->size = h.frame_length;
avcodec_send_packet(ctx, pkt);

// 4. 拿 PCM
AVFrame* frame = av_frame_alloc();
while (avcodec_receive_frame(ctx, frame) >= 0) {
    // frame->data[0] = 左声道 PCM (Planar Float32)
    // frame->data[1] = 右声道 PCM
    // frame->nb_samples = 1024
    process_pcm(frame);
}

4.2 用 Android MediaCodec 解码（Java 代码）

MediaCodec decoder = MediaCodec.createDecoderByType("audio/mp4a-latm");
MediaFormat format = MediaFormat.createAudioFormat(
    "audio/mp4a-latm", sampleRate, channels);

// AAC LC 用 csd-0 = AudioSpecificConfig 2 字节
// (从 ADTS 头转换: profile/sr_index/channel 拼出来)
byte[] csd = makeAudioSpecificConfig(profile, srIndex, channels);
format.setByteBuffer("csd-0", ByteBuffer.wrap(csd));

decoder.configure(format, null, null, 0);
decoder.start();

// 喂 raw AAC (注意: MediaCodec 默认要的是 raw, 不是 ADTS)
// 必须先把 ADTS 头剥掉再送
int idx = decoder.dequeueInputBuffer(-1);
ByteBuffer buf = decoder.getInputBuffer(idx);
buf.put(adts_frame, 7, frame_length - 7);  // 跳过 7 字节 ADTS 头
decoder.queueInputBuffer(idx, 0, frame_length - 7, pts, 0);

关键差异 ：FFmpeg 接受带 ADTS 头 的整帧，MediaCodec 默认接受剥掉 ADTS 头的 raw AAC + csd 元信息。这俩别搞混。

---

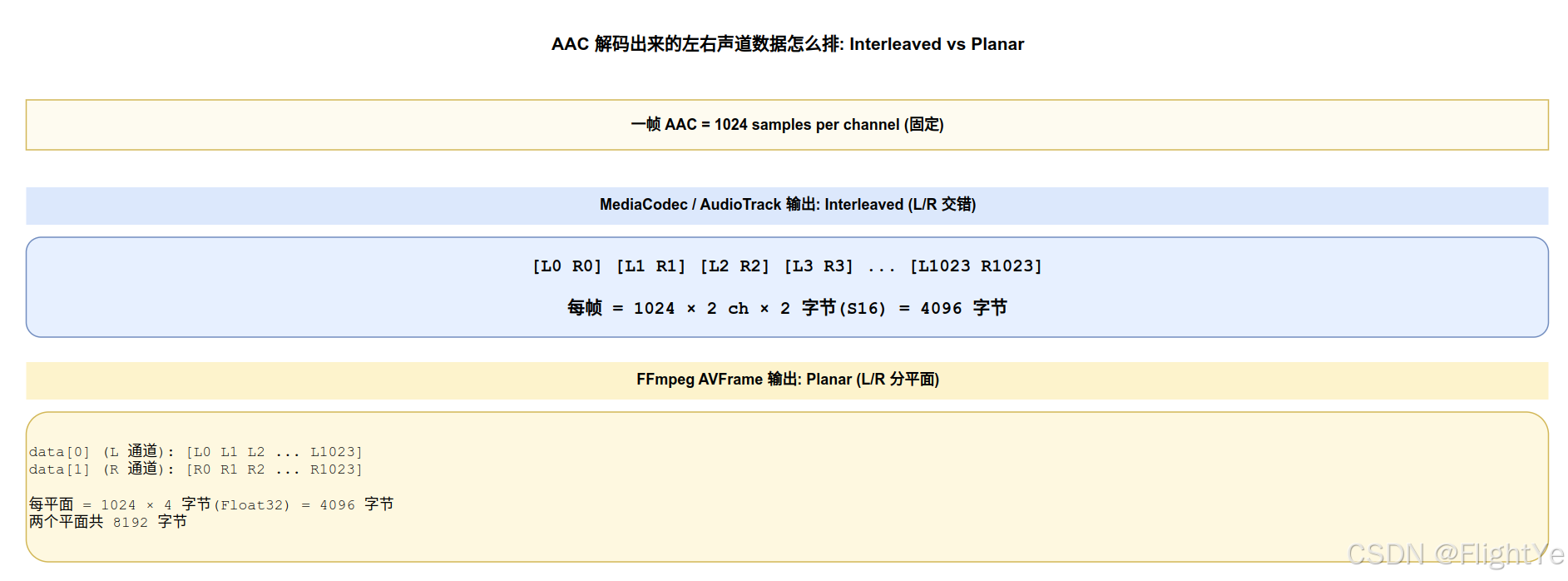

5. 解码后左右声道怎么排

不同解码器的输出格式不一样，实战必须 query 一下：

解码器	输出格式	排布	1 帧字节数（stereo）
MediaCodec	S16 (16 bit int)	Interleaved L0 R0 L1 R1...	1024 × 2 ch × 2 = 4096
AudioTrack 输入	S16	Interleaved	同上
FFmpeg AVFrame	Float32	Planar data[0]=L*, data[1]=R*	每平面 1024 × 4 = 4096 (× 2 平面)
OpenSL ES	S16	Interleaved	4096
AAudio output	Float32 / S16	Interleaved（用 setSharingMode）	视配置

互转套路：

// FFmpeg Planar Float → MediaCodec S16 Interleaved
for (int i = 0; i < 1024; i++) {
    int16_t L = (int16_t)(frame->data[0][i*4] * 32767);  // 左
    int16_t R = (int16_t)(frame->data[1][i*4] * 32767);  // 右
    interleaved[i*2]   = L;
    interleaved[i*2+1] = R;
}

少做这一步 → 左右声道错乱、或者满屏噪音。

---

6. 跟 MP4 里的 AAC 有啥区别（AudioSpecificConfig）

MP4 里的 AAC 不带 ADTS 头，而是把所有元信息浓缩到 2 字节 的 AudioSpecificConfig（ASC），存在 esds box 里：

ASC 字节 (5 bit + 4 bit + 4 bit + 1 bit + 1 bit + 1 bit = 16 bit = 2 字节):

bit 0-4:   AOT (Audio Object Type)        // 5 bit, AAC LC = 2
bit 5-8:   sampling_frequency_index        // 4 bit, 跟 ADTS 同表
bit 9-12:  channel_configuration           // 4 bit
bit 13:    frame_length_flag               // 1 bit, 0=1024 sample, 1=960
bit 14:    depends_on_core_coder            // 1 bit, = 0
bit 15:    extension_flag                   // 1 bit, = 0

ADTS → ASC 转换公式（实战常用）：

uint8_t asc[2];
asc[0] = (aot << 3) | ((sr_index >> 1) & 0x07);   // AOT 5bit + sr 高 3bit
asc[1] = ((sr_index & 0x01) << 7) | (channels << 3);  // sr 低 1bit + ch 4bit
// AAC LC: aot = 2 (注意! ADTS 的 profile=1 对应 AOT=2)

知道这个，就能在"ADTS-AAC 文件"和"MP4 里的 AAC"之间互转。

---

7. 实战代码：解析一个 .aac 文件

完整可跑的最小拆帧器：

#include <stdio.h>
#include <stdint.h>

static const int sr_table[16] = {
    96000, 88200, 64000, 48000, 44100, 32000, 24000, 22050,
    16000, 12000, 11025, 8000, 7350, 0, 0, 0
};

int main(int argc, char** argv) {
    FILE* fp = fopen(argv[1], "rb");
    fseek(fp, 0, SEEK_END);
    long size = ftell(fp);
    fseek(fp, 0, SEEK_SET);

    uint8_t* buf = malloc(size);
    fread(buf, 1, size, fp);
    fclose(fp);

    long offset = 0;
    int frame_count = 0;

    while (offset < size - 7) {
        // 找 syncword 0xFFF
        if (buf[offset] != 0xFF || (buf[offset+1] & 0xF0) != 0xF0) {
            offset++;
            continue;
        }

        int profile = ((buf[offset+2] >> 6) & 0x03) + 1;
        int sr_idx  = (buf[offset+2] >> 2) & 0x0F;
        int ch      = ((buf[offset+2] & 0x01) << 2) | ((buf[offset+3] >> 6) & 0x03);
        int len     = ((buf[offset+3] & 0x03) << 11) | (buf[offset+4] << 3)
                    | ((buf[offset+5] >> 5) & 0x07);

        printf("Frame %d @ 0x%lx: profile=%d sr=%d ch=%d len=%d\n",
               frame_count, offset, profile, sr_table[sr_idx], ch, len);

        offset += len;
        frame_count++;
    }

    printf("Total frames: %d\n", frame_count);
    free(buf);
    return 0;
}

跑一下：

gcc parse_aac.c -o parse_aac
./parse_aac music.aac
# Frame 0 @ 0x0: profile=2 sr=44100 ch=2 len=415
# Frame 1 @ 0x19f: profile=2 sr=44100 ch=2 len=412
# ...
# Total frames: 8347

40 行 C 代码就把 ADTS-AAC 文件拆完了。

---

8. 常见坑

8.1 syncword 找错位置

0xFFF 这 12 bit 在数据里其实不算稀有------某些 AAC payload 里也可能出现这串 bit。

解决方案 ：找到候选 syncword 后，用 frame_length 跳到下一帧再确认------如果下一个位置也是 0xFFF，才算真起点。常见叫"双校验"。

8.2 ADTS / raw AAC 混淆

直播流里 AAC 通常带 ADTS 头，但有些转推系统会剥掉头只传 raw + esds。

要点	说明
看到字节流以 0xFF F1 或 0xFF F9 开头	ADTS
看到字节流以其他字节开头	大概率 raw（要从外面拿 ASC）

8.3 profile 偏移坑

来源	AAC LC 编号
ADTS profile 字段	1
AudioSpecificConfig AOT	2
FFmpeg FF_PROFILE_AAC_LOW	1
MediaCodec MediaCodecInfo.CodecProfileLevel.AACObjectLC	2

互转代码记得 +1 / -1。

8.4 1024 vs 960 samples

AAC 默认每帧 1024 samples。但有种"AAC LD"（Low Delay）profile 是 480 / 512，"AAC ELD"是 480 / 512。看到帧长不对立马查 profile。

8.5 LATM / LOAS

广播电视用的另一种 AAC 封装，不是 ADTS 也不是 MP4。看到 0x56 0xE0 开头基本就是 LATM。RTMP / HLS 里基本不会碰到，DVB-T 流里要小心。

---

9. 一句话总结

AAC = 裸压缩流 + 一份元信息 。元信息要么放在每帧头部（ADTS），要么放在容器里（MP4 esds），要么完全在外面（raw）。搞清楚拿到的字节是哪种装法，是写音频代码的第一步。

记住三个数字：

项	说明
0xFFF	------ ADTS 帧 syncword（12 bit）
7 字节	------ ADTS 头标准长度（带 CRC 是 9）
1024 samples	------ AAC LC 一帧定长（per channel）

剩下的所有解析都是从这三个数字推出来的。
