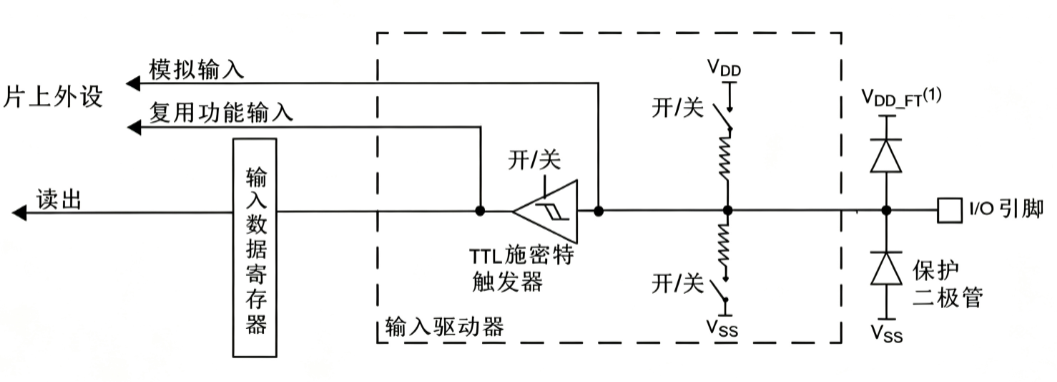

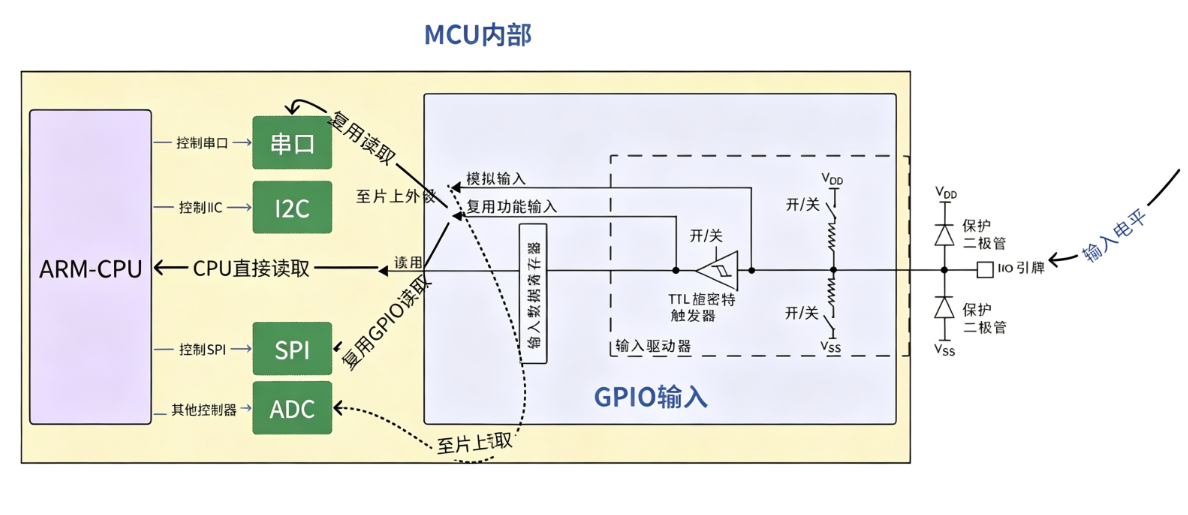

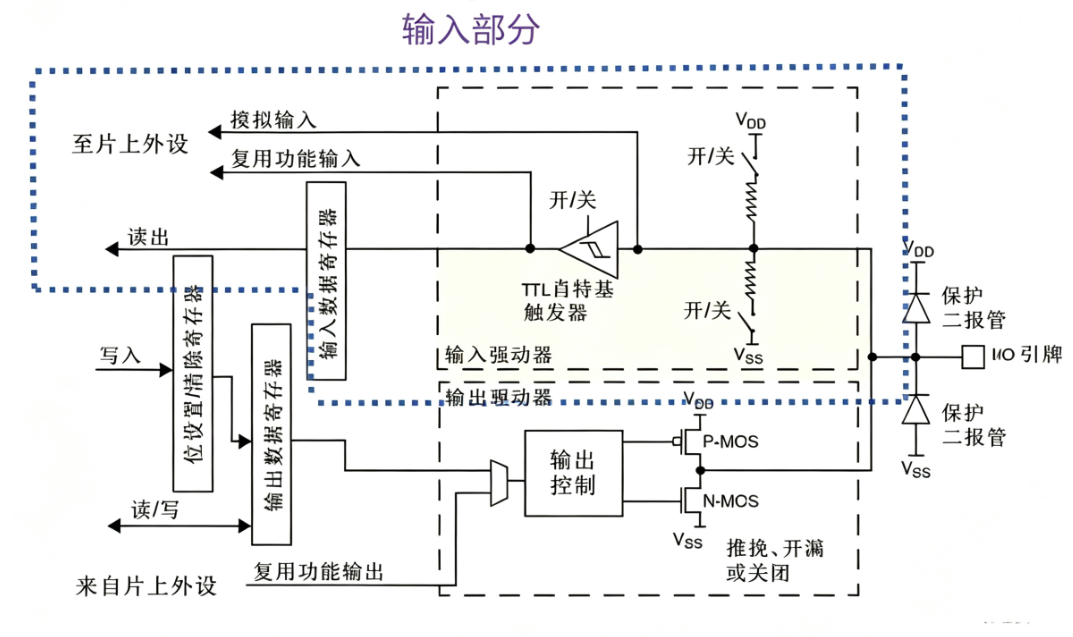

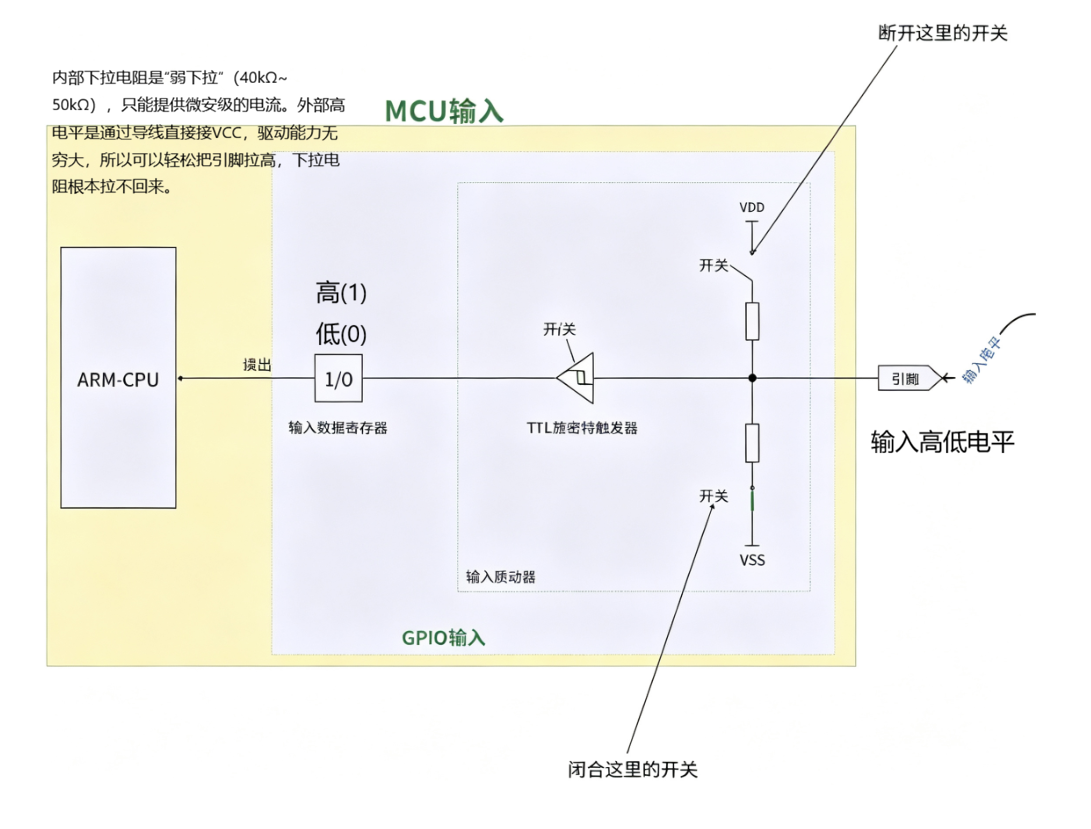

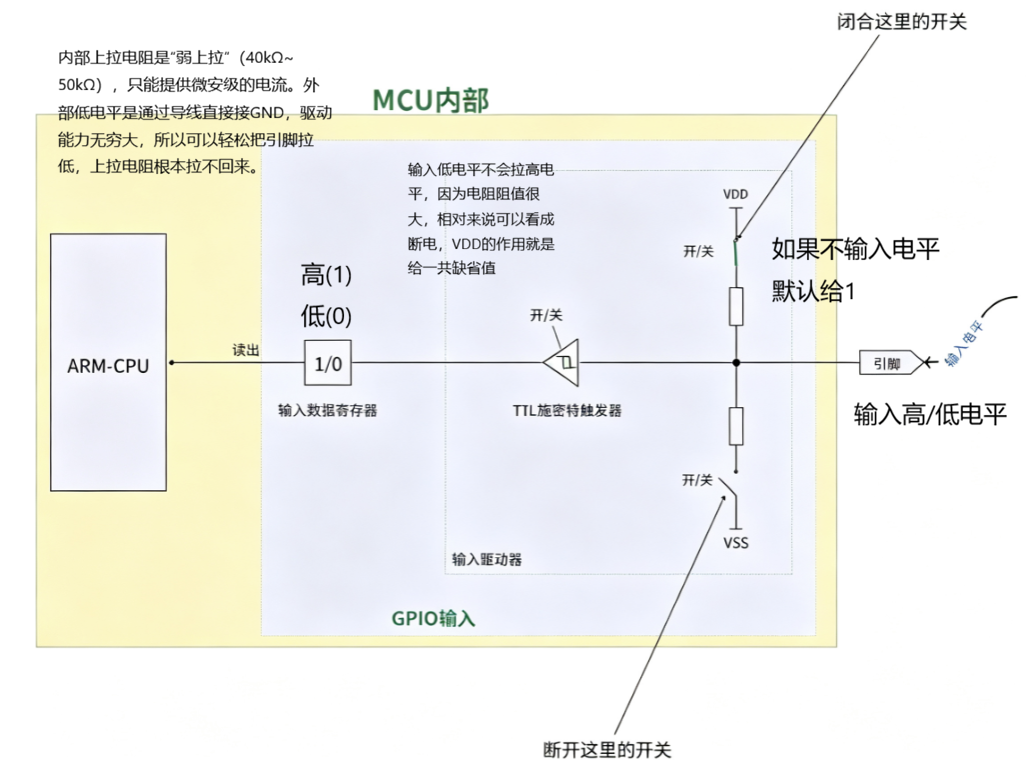

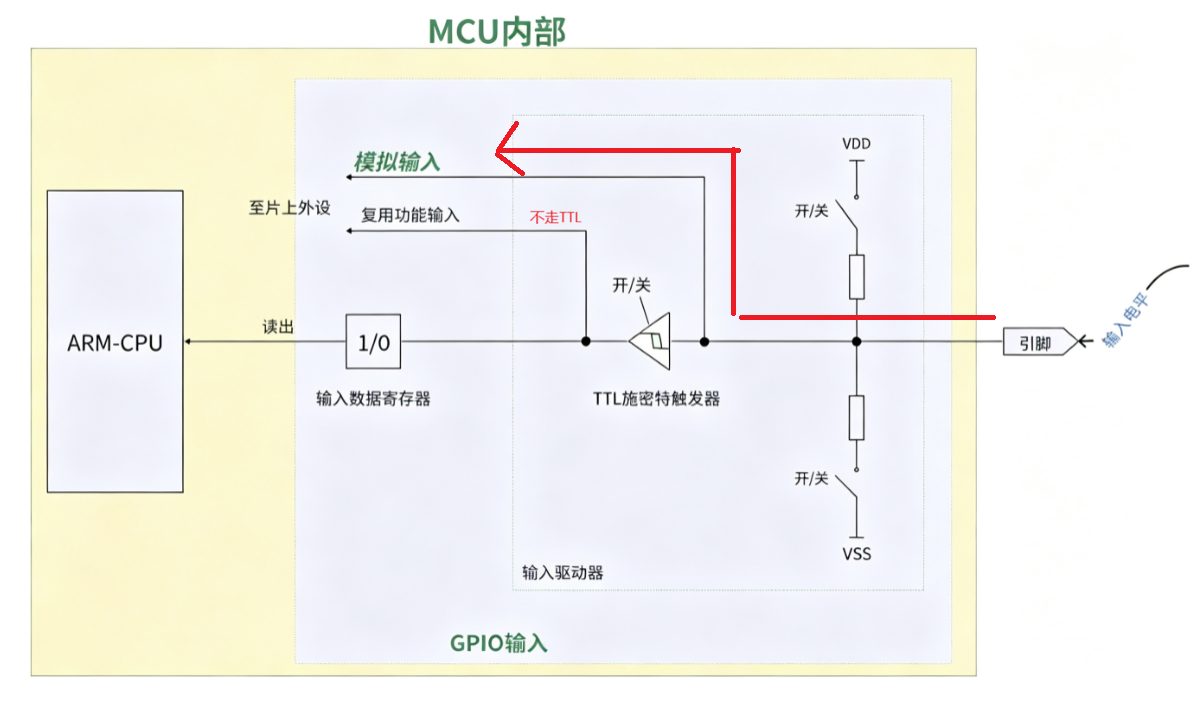

【stm32】GPIO(下篇)——统一编址、源码理解和输入模式

2、支持动态优先级调度 (智能仲裁)
主设备 A 和主设备 B 同时访问从设备 C 的时候
如果是相同优先级的请求 (例如 DMA1 和 DMA2 发出的请求), 此时总线矩阵会按照轮询的方式协调访问顺序.
如果是不同优先级的请求 (例如 DMA 和 CPU 发出的请求, DMA 的请求优先级要更⾼), ⾼优先级请求会抢占低优先级请求, 保证实时性.

3、支持专用路径直连
比如 CPU 和 Flash 之间, 专门架设 ICode 总线. 读取指令这个操作⾮常频繁, 使⽤专⻔的路线可以有效降低和其他设备访问操作的冲突, 提高效率.

4、支持按需连通
仅当主设备实际访问从设备时，矩阵才动态建⽴物理连接，减少无效功耗

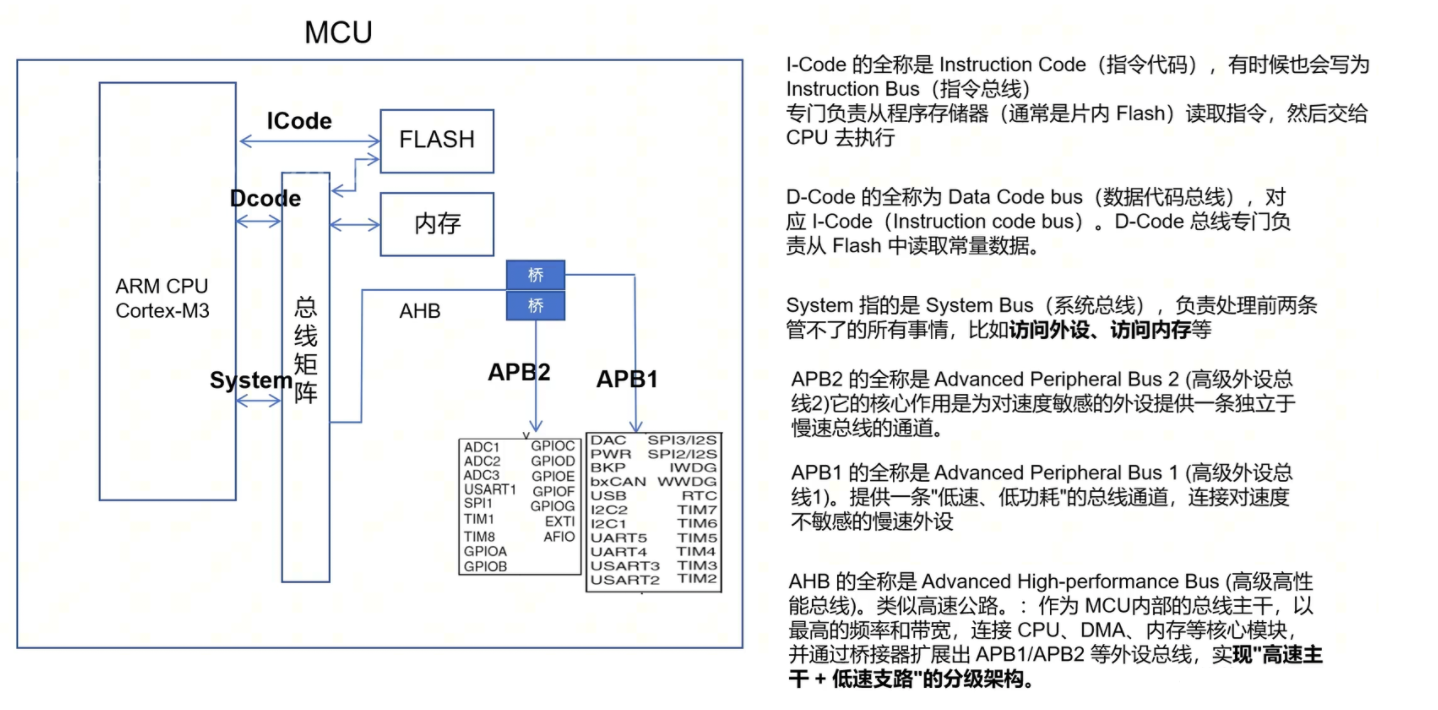

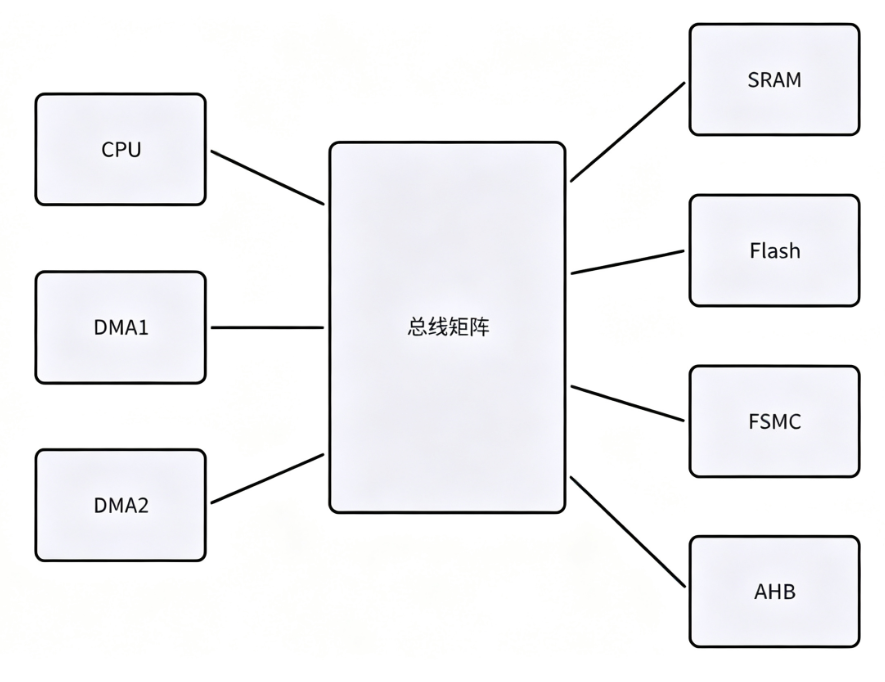

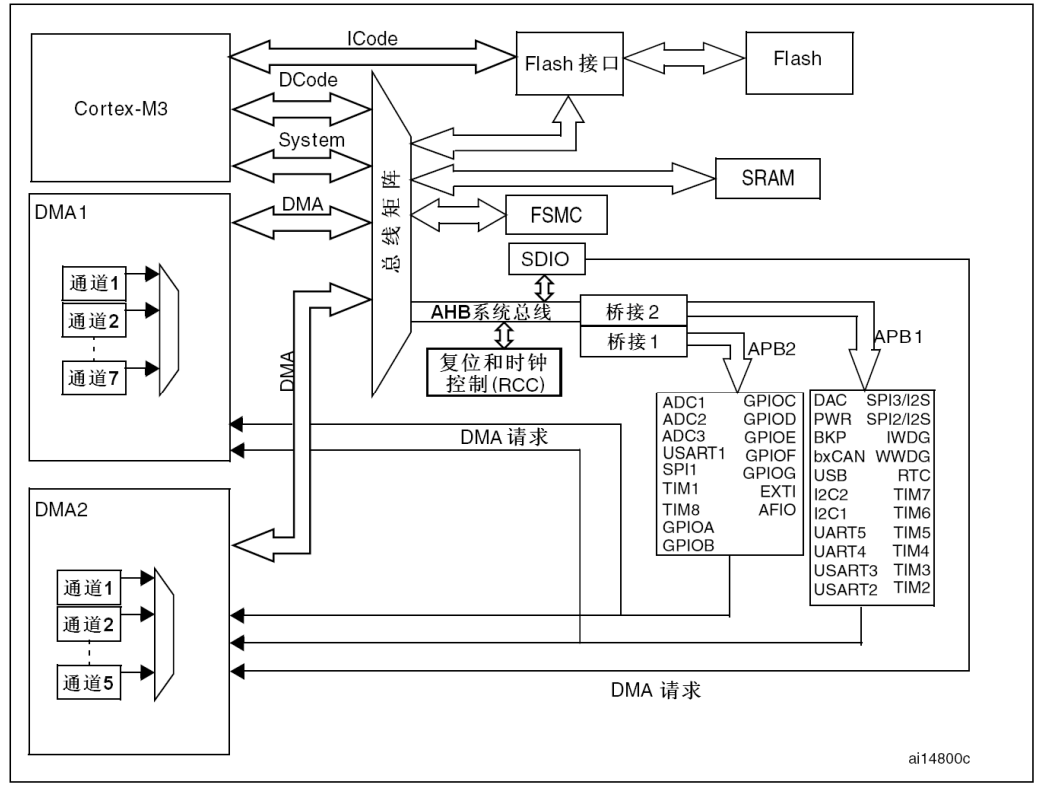

因此就有下面的基本结构

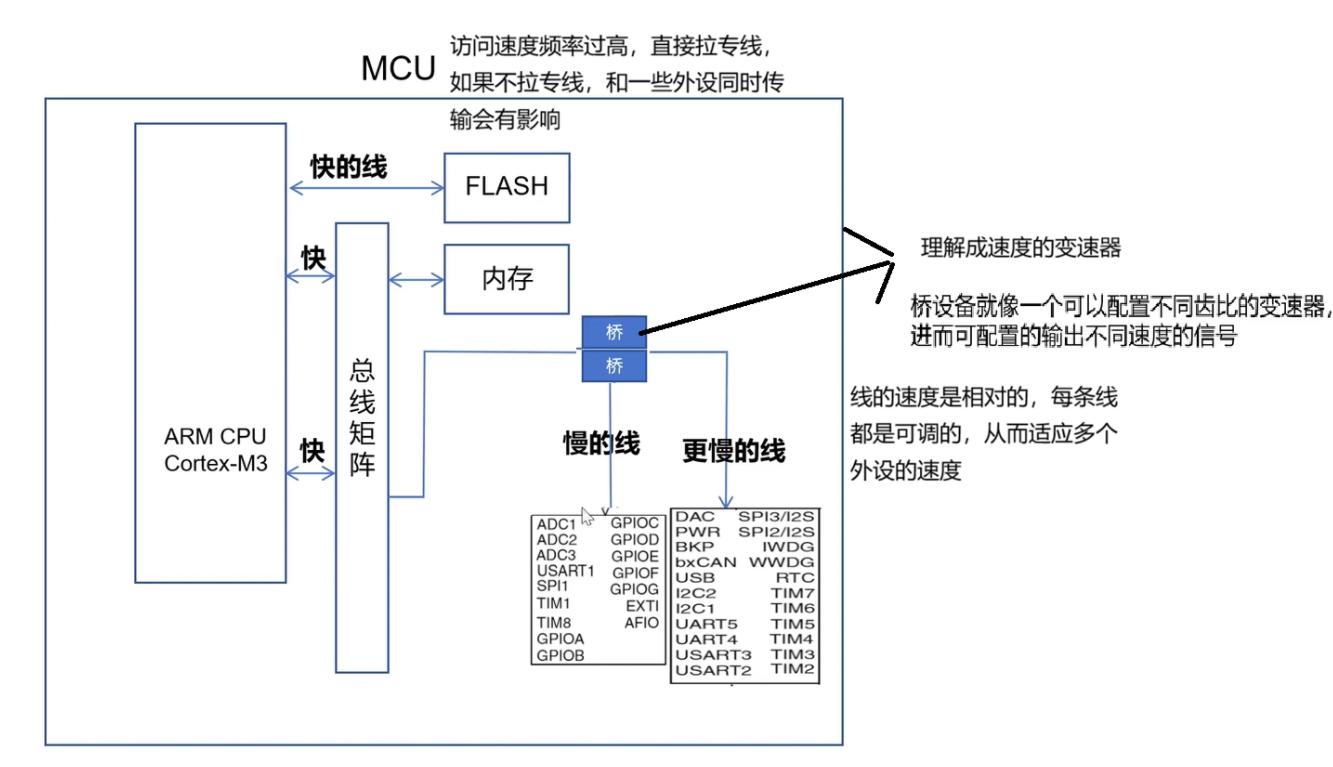

不同的线的区别和理解

stm32程序执行过程

第一阶段：编译 (Compilation)

C代码（main.c），最终被工具链（如Keil的ARMCC或GCC）处理成芯片能看懂的二进制文件。

1. 编译 + 链接，生成 `.hex` 或 `.bin` 文件

编译：把每一行C语言，翻译成对应的ARM汇编指令，再转成机器码（0和1）。
链接：把所有编译好的机器码，按照你在"链接脚本"里规定的地址，组织起来。
关键产出物 ：.hex（带地址信息的文本格式）或 .bin（纯二进制）。其中明确指定了：
- 哪些二进制要放在Flash的起始地址 0x08000000（中断向量表）。
- 哪些二进制要放在Flash的 0x08000200 以后（main函数代码）。
- 哪些只读常量要放在Flash的特定位置（.rodata段）。

第二阶段：烧录 (Programming)

你可以想象成把一张写满了"操作说明"的SD卡，插进一个播放器里。

方式：通过SWD（串行调试接口） 或 JTAG，或者通过系统Bootloader（串口/USB）。
本质：烧录器按照Flash的编程手册，通过特定的时序和指令，把 .bin 文件的内容，一个字节一个字节地写入 到 0x08000000 开始的Flash物理存储单元中。
结果：掉电不会丢，程序"固化"在芯片里了。

第三阶段：运行 (Execution)

1. CPU通过 I-Bus（指令总线）从Flash取指令

具体过程 ：CPU内部有一个指令指针寄存器（PC, Program Counter） ，它指着 0x08000200（你的 main 函数入口）。
动作：CPU通过 I-Bus 发出读请求："地址 0x08000200 的数据给我。"
路径：I-Bus → 总线矩阵 → Flash接口控制器 → Flash存储阵列。
后续：Flash接口控制器从Flash阵列中读出一串32位的机器码（比如 0x2000F002），通过I-Bus原路返回给CPU。CPU的解码器认出这是一条"将R0寄存器加1"的指令，于是执行它。
流水线 ：为了快，CPU不是等执行完一条才去取下一条。它通过I-Bus预取后面几条指令，放到指令缓冲区里，这叫指令预取缓冲区，能有效减少等待Flash的慢速延迟。

2. CPU通过 D-Bus（数据总线）从Flash取常量

常量（比如 const char* str = "Hello"，或者一个大数组查找表）是跟着程序一起，被烧录在Flash里的。

具体过程 ：当指令需要读取一个常量时（例如 uint16_t val = const_array[5];），指令会把常量所在的Flash地址（比如 0x08010020）告诉CPU。
动作：CPU通过 D-Bus 发出读请求："地址 0x08010020 的数据给我。"
区别：I-Bus和D-Bus是两条独立的物理总线！ 所以在CPU通过I-Bus取第N+1条指令的同时，可以通过D-Bus去取第N条指令需要的常量，两者完全并行，不冲突。这就是哈佛架构（改进型）的优势。

3. 变量在SRAM中，CPU通过 S-Bus 读写

你的笔记写的是"SBus"，在STM32F103的总线矩阵里，CPU访问SRAM确实主要是通过 System Bus（系统总线，简称S-Bus）。

变量本质 ：你写的 int counter = 0;，系统会在SRAM（0x20000000区域）中划出4个字节（32位）来专门存放 counter。
读变量 ：CPU执行 if(counter == 10) 时，会通过S-Bus发出读请求："把地址 0x20000010 的4个字节读给我"。总线矩阵将请求路由到SRAM控制器，取回数据。
写变量 ：CPU执行 counter++ 时，会通过S-Bus发出写请求："把数值 11 写到地址 0x20000010 去"。总线矩阵将请求路由到SRAM控制器，执行写入。
特殊情况（你笔记提到"通过DBus读SRAM"） ：在F103内部，CPU的D-Bus也可以访问SRAM（这属于总线矩阵的一个交叉连接）。但主线依然是S-Bus，除非你通过某些特殊指令强制走D-Bus，否则可以统一理解为变量都在SRAM里，通过S-Bus访问。

4. 控制外设：操作"外设寄存器"，而不是"内存"

具体过程 ：你写代码：GPIOA->BSRR = 0x0001;
翻译：这行代码被编译成一条写指令，目标地址是 0x40010810（BSRR寄存器在F103中的物理地址），要写入的值是 0x0001。
总线矩阵识别 ：CPU通过S-Bus发出写请求："我要把 0x0001 写到地址 0x40010810 去！"
关键转折 ：总线矩阵拿到地址 0x40010810 一看，发现它在 0x40000000 ~ 0x40020000 这个范围内（这是F103的APB1/APB2外设地址映射区域）。
物理动作 ：总线矩阵不会把数据发往SRAM控制器 ，而是瞬间启动对应的"地址译码器"，并锁定目标：这是APB2总线上的GPIOA外设！
最终结果 ：总线矩阵将这笔"写事务"翻译成APB2总线上的一次操作，直接把 0x0001 这个值，写入了GPIOA模块内部的BSRR寄存器（一个由锁存器组成的物理存储单元）。
效果：这个存储单元的值变化，立刻驱动了GPIOA的驱动电路，PA0引脚的电平随之改变。

例子演示

局部变量

cpp 复制代码

void func(void)
{
    int a = 10;      // 局部变量
    int b = a + 5;   // 局部变量
}

CPU ──DCode总线──> Flash（读常量10）
CPU ──System总线──> SRAM（把10写入变量a）

变量类型	存放在哪里	CPU通过哪条总线访问	说明
局部变量 `a`、`b`	SRAM（栈区）	System总线	函数被调用时，在栈上分配空间；读写变量时，CPU通过System总线访问SRAM
局部变量 `a` 的初始值 `10`	这个值是常量，放在Flash里	DCode总线	编译时，`10`被放入Flash的只读区。CPU执行`int a = 10;`时，先用DCode总线从Flash读出`10`，再通过System总线写入SRAM里的`a`

全局变量 / 静态变量

cpp 复制代码

int global_var = 100;        // 已初始化的全局变量
static int static_var = 200; // 已初始化的静态变量
int uninit_var;              // 未初始化的全局变量（默认0）

//上电过程
步骤1：CPU通过DCode总线从Flash读出"100"（初始值）
步骤2：CPU通过System总线把"100"写到SRAM中global_var的位置
步骤3：程序后续读写global_var时，都走System总线

变量类型	存放在哪里	CPU通过哪条总线访问	说明
已初始化的全局/静态变量（如`global_var`、`static_var`）	SRAM（数据区）	System总线（读写变量） DCode总线（读取初始值）	编译时，初始值`100`、`200`被放在Flash里。上电后，启动代码通过DCode总线从Flash读出初始值，再通过System总线写入SRAM。之后程序读写变量时，都通过System总线访问SRAM
未初始化的全局变量（如`uninit_var`）	SRAM（数据区）	System总线	启动代码会把它们所在的内存区域清零（也走System总线）。之后读写都走System总线

常量（const修饰的变量 / 字符串字面量）

cpp 复制代码

const int const_var = 999;   // 常量
char* str = "Hello";         // 字符串字面量（也是常量）

变量类型	存放在哪里	CPU通过哪条总线访问	说明
const修饰的变量	Flash（只读区）	DCode总线	它不在SRAM里！CPU读取它时，走DCode总线直接访问Flash
字符串字面量 `"Hello"`	Flash（只读区）	DCode总线	同上。指针`str`本身是变量，存放在SRAM里，但它指向的内容在Flash里

指针变量

cpp 复制代码

char* ptr = (char*)0x20000100;  // 指针变量本身在SRAM里
*ptr = 0x55;                    // 通过指针往地址0x20000100写数据

变量类型	存放在哪里	CPU通过哪条总线访问	说明
指针变量 `ptr` 本身	SRAM	System总线	它是个普通变量，存了一个地址值
*指针指向的内容 `ptr`**	取决于指针指向的地址	取决于地址落在哪个区域	如果地址是`0x20000000`（SRAM），走System总线；如果地址是`0x40010800`（外设），也走System总线（但外设会识别这个地址，不真的写入SRAM）

关键： 指针不挑总线，地址指向哪里，就走哪条总线。

总线的理解

说明：上面所说的ICode,DCode,Sys,AHB,APB他们图上显示的是一根，其实这一根是含有三类线的，这三类线又有很多根。其中这三类线分别是地址总线、数据总线和控制总线。

数据总线：一次可以传输32位（4个字节）的数据。
地址总线 ：有32根，这让CPU能访问 2^32 = 4GB 的地址空间，这也是为什么STM32的存储器映射有4GB的范围。
控制总线 ：在内部，这主要是一组控制信号线，负责协调读写、中断等操作。其核心信号线数量也与32位架构的设计配套。

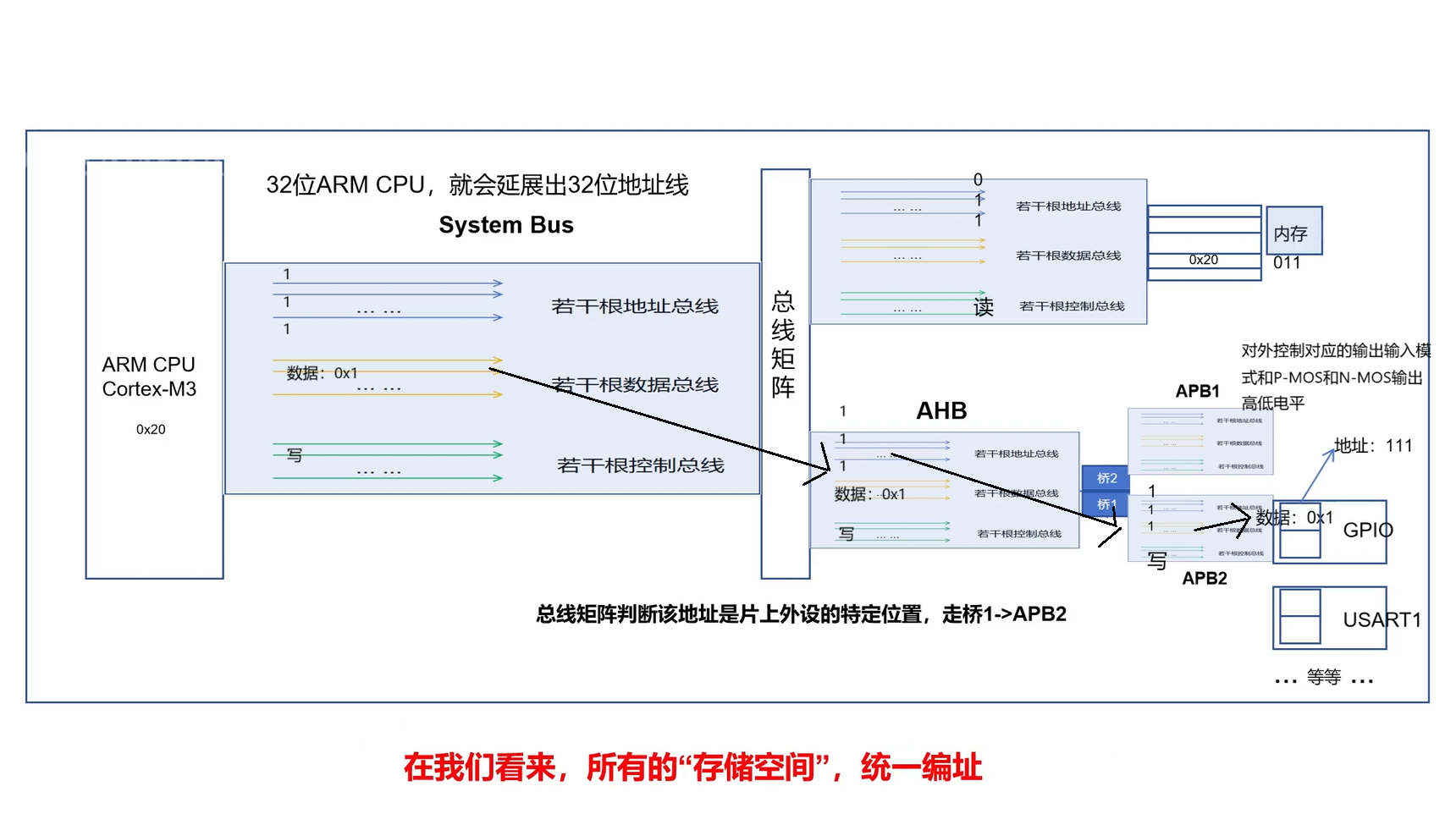

System总线------内存------外设的联系

统一编址的理解

统一编址，又称存储器映射方式，是指把I/O端口（外设寄存器）与存储器（Flash、SRAM）在同一个地址空间内进行统一分配和管理，给每个单元分配唯一的地址。

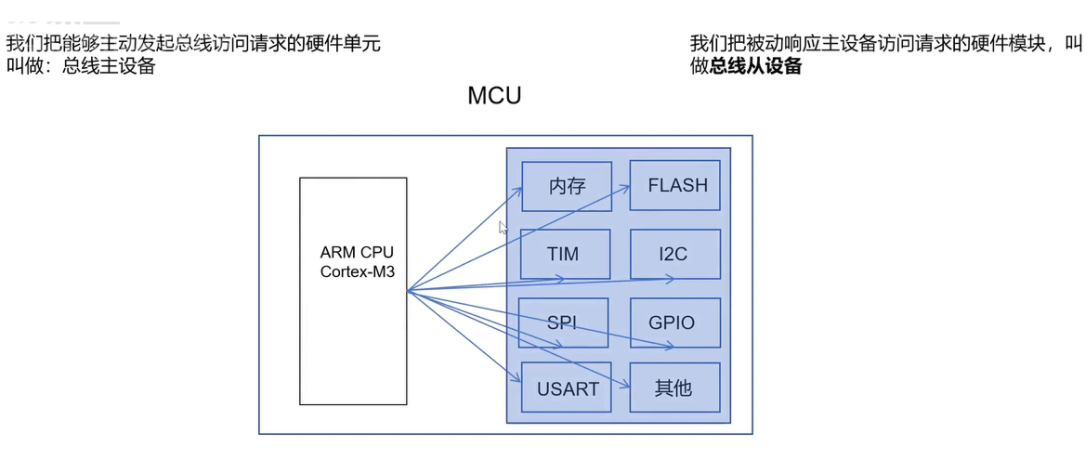

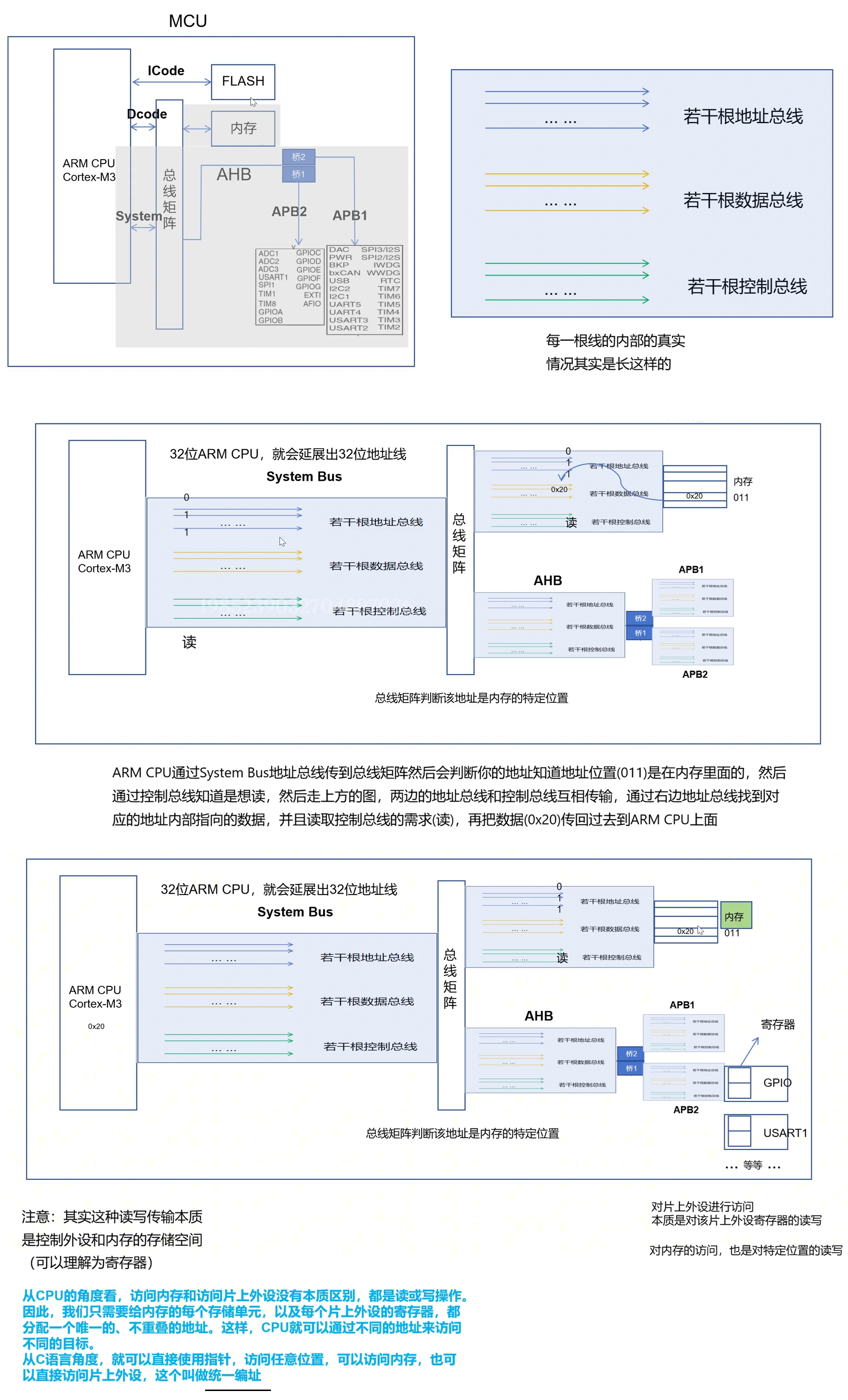

具体是什么线理解一下下面的图，我们先看看MCU内部线的情况和读取内存数据的信息流。

再来看看操控外设的情况

因此从上篇文章电灯的过程中，访问GPIOF就是统一对应的地址访问的。

怎么访问，就来看看源码了。

源码------点亮LED4（上篇提到）

这里讲解原理

GPIOx和寄存器地址的本质

这是在HAL库点亮LED生成主函数的代码。

cpp 复制代码

int main(void)
{

  /* USER CODE BEGIN 1 */

  /* USER CODE END 1 */

  /* MCU Configuration--------------------------------------------------------*/

  /* Reset of all peripherals, Initializes the Flash interface and the Systick. */
  HAL_Init();

  /* USER CODE BEGIN Init */

  /* USER CODE END Init */

  /* Configure the system clock */
  SystemClock_Config();

  /* USER CODE BEGIN SysInit */

  /* USER CODE END SysInit */

  /* Initialize all configured peripherals */
  MX_GPIO_Init();
  /* USER CODE BEGIN 2 */
  HAL_GPIO_WritePin(GPIOF,GPIO_PIN_8,0);
  /* USER CODE END 2 */

  /* Infinite loop */
  /* USER CODE BEGIN WHILE */
  while (1)
  {

    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */
  }
  /* USER CODE END 3 */
}

MX_GPIO_Init();

HAL_GPIO_WritePin(GPIOF,GPIO_PIN_8,0);

HAL_GPIO_Init();

这里重点讲解这两个函数。

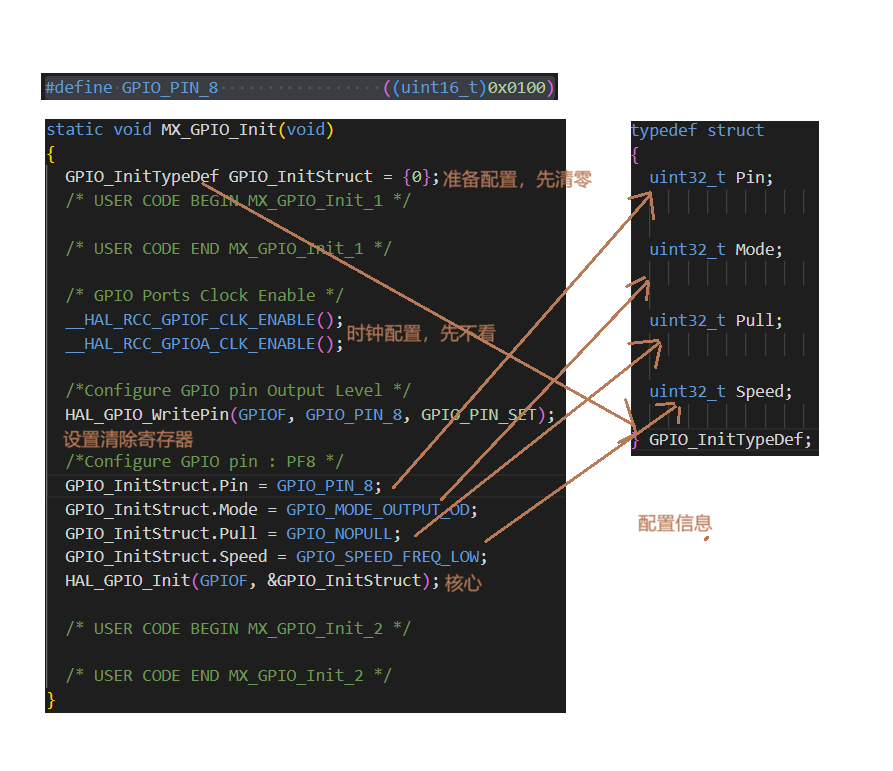

MX_GPIO_Init()

HAL库的源码

cpp 复制代码

static void MX_GPIO_Init(void)
{
  GPIO_InitTypeDef GPIO_InitStruct = {0};
  /* USER CODE BEGIN MX_GPIO_Init_1 */

  /* USER CODE END MX_GPIO_Init_1 */

  /* GPIO Ports Clock Enable */
  __HAL_RCC_GPIOF_CLK_ENABLE();
  __HAL_RCC_GPIOA_CLK_ENABLE();

  /*Configure GPIO pin Output Level */
  HAL_GPIO_WritePin(GPIOF, GPIO_PIN_8, GPIO_PIN_SET);

  /*Configure GPIO pin : PF8 */
  GPIO_InitStruct.Pin = GPIO_PIN_8;
  GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_OD;
  GPIO_InitStruct.Pull = GPIO_NOPULL;
  GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_LOW;
  HAL_GPIO_Init(GPIOF, &GPIO_InitStruct);

  /* USER CODE BEGIN MX_GPIO_Init_2 */

  /* USER CODE END MX_GPIO_Init_2 */
}

__HAL_RCC_GPIOF_CLK_ENABLE();

__HAL_RCC_GPIOA_CLK_ENABLE();这两行代码先不说明，这涉及到时钟的知识。

cpp 复制代码

 GPIO_InitTypeDef GPIO_InitStruct = {0};

GPIO_InitTypeDef是什么？就是一个结构体变量。

cpp 复制代码

typedef struct
{
  uint32_t Pin;

  uint32_t Mode;

  uint32_t Pull;

  uint32_t Speed;

} GPIO_InitTypeDef;

本质：在栈上分配一个结构体，全部清零。
作用：准备一张"空配置单"，等会儿往里填内容。

HAL_GPIO_Init

cpp 复制代码

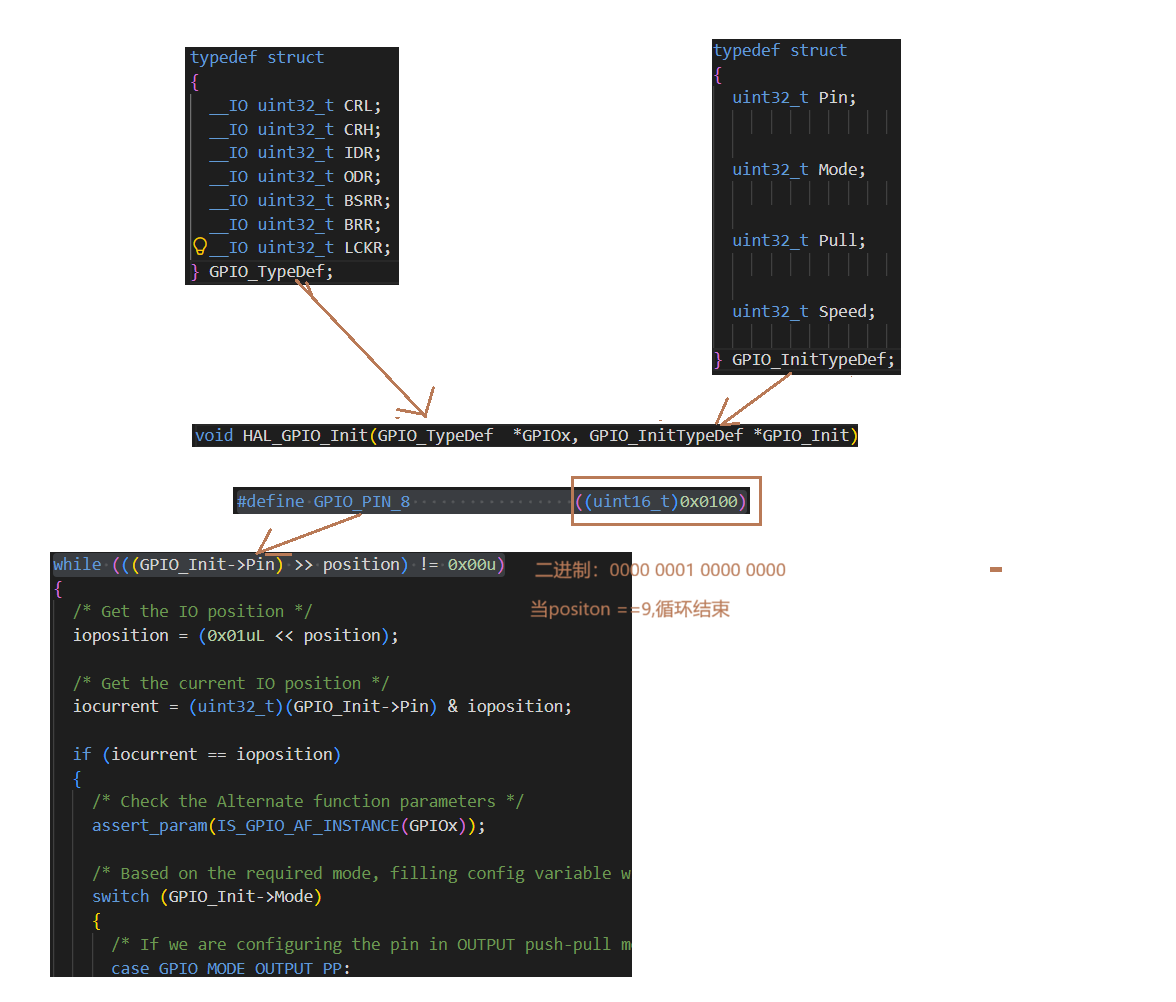

void HAL_GPIO_Init(GPIO_TypeDef  *GPIOx, GPIO_InitTypeDef *GPIO_Init)

由于这里面的代码过多有些是冗余的，但是关键的代码不多，只看关键的。

cpp 复制代码

while (((GPIO_Init->Pin) >> position) != 0x00u)
{
    uint32_t position = 0x00u;
    uint32_t ioposition;
    uint32_t iocurrent;
    uint32_t temp;
    uint32_t config = 0x00u;
    __IO uint32_t *configregister;
    uint32_t registeroffset;
    ioposition = (0x01uL << position);
    iocurrent = (uint32_t)(GPIO_Init->Pin) & ioposition;
    if (iocurrent == ioposition)
    {
        // ... 配置这个引脚
    }
    position++;
}

cpp 复制代码

while (((GPIO_Init->Pin) >> position) != 0x00u)

>> position 是右移操作

每循环一次，position 加1（从0开始）。

position	`(GPIO_Init->Pin) >> position`	结果
0	`0x0100 >> 0` = `0x0100`	`0000 0001 0000 0000`
1	`0x0100 >> 1` = `0x0080`	`0000 0000 1000 0000`
2	`0x0100 >> 2` = `0x0040`	`0000 0000 0100 0000`
3	`0x0100 >> 3` = `0x0020`	`0000 0000 0010 0000`
4	`0x0100 >> 4` = `0x0010`	`0000 0000 0001 0000`
5	`0x0100 >> 5` = `0x0008`	`0000 0000 0000 1000`
6	`0x0100 >> 6` = `0x0004`	`0000 0000 0000 0100`
7	`0x0100 >> 7` = `0x0002`	`0000 0000 0000 0010`
8	`0x0100 >> 8` = `0x0001`	`0000 0000 0000 0001`
9	`0x0100 >> 9` = `0x0000`	`0000 0000 0000 0000`

找到要配置的针脚

cpp 复制代码

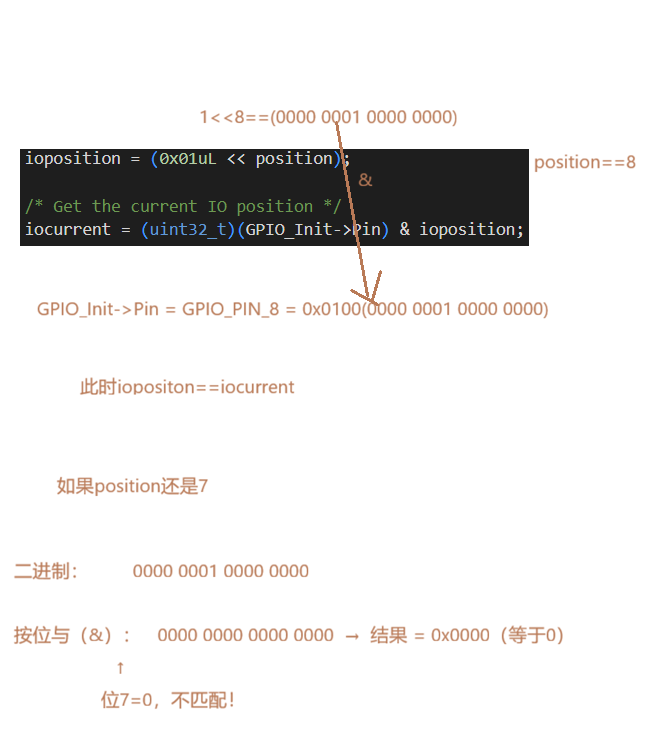

ioposition = (0x01uL << position);
iocurrent = (uint32_t)(GPIO_Init->Pin) & ioposition;

ioposition 是"当前要检查的位的掩码"（只有一个1），iocurrent 是"这个掩码在 Pin 中是否也存在"（非0表示存在）。它们配合起来判断当前引脚需不需要配置。

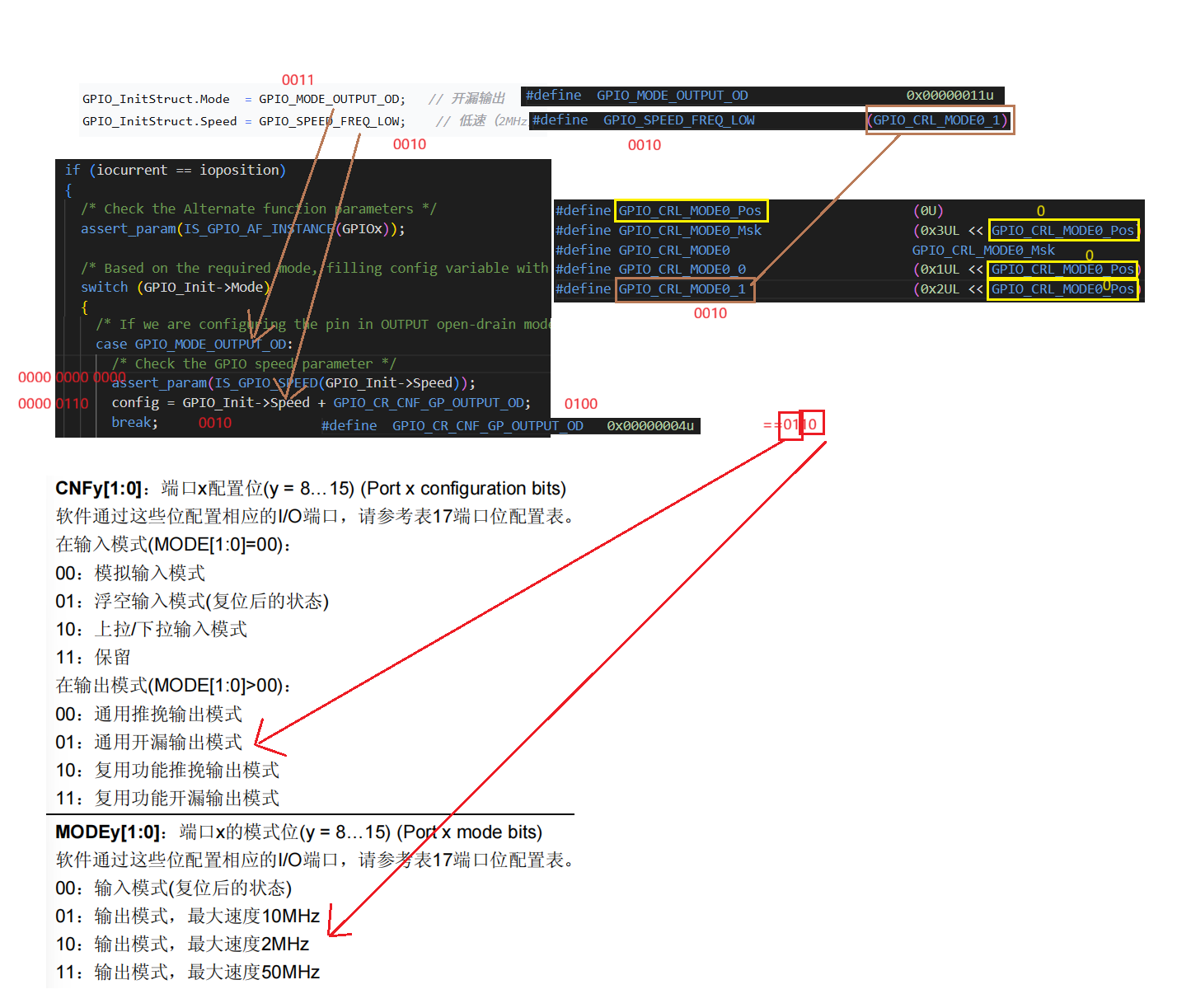

这里只截取了部分的重点的代码，刚刚知道了要配置那个引脚，那么就要知道这个引脚所对应模式的配置了。

cpp 复制代码

switch (GPIO_Init->Mode)
      {

        /* If we are configuring the pin in OUTPUT open-drain mode */
        case GPIO_MODE_OUTPUT_OD:
          /* Check the GPIO speed parameter */
          assert_param(IS_GPIO_SPEED(GPIO_Init->Speed));
          config = GPIO_Init->Speed + GPIO_CR_CNF_GP_OUTPUT_OD;
          break;
      }

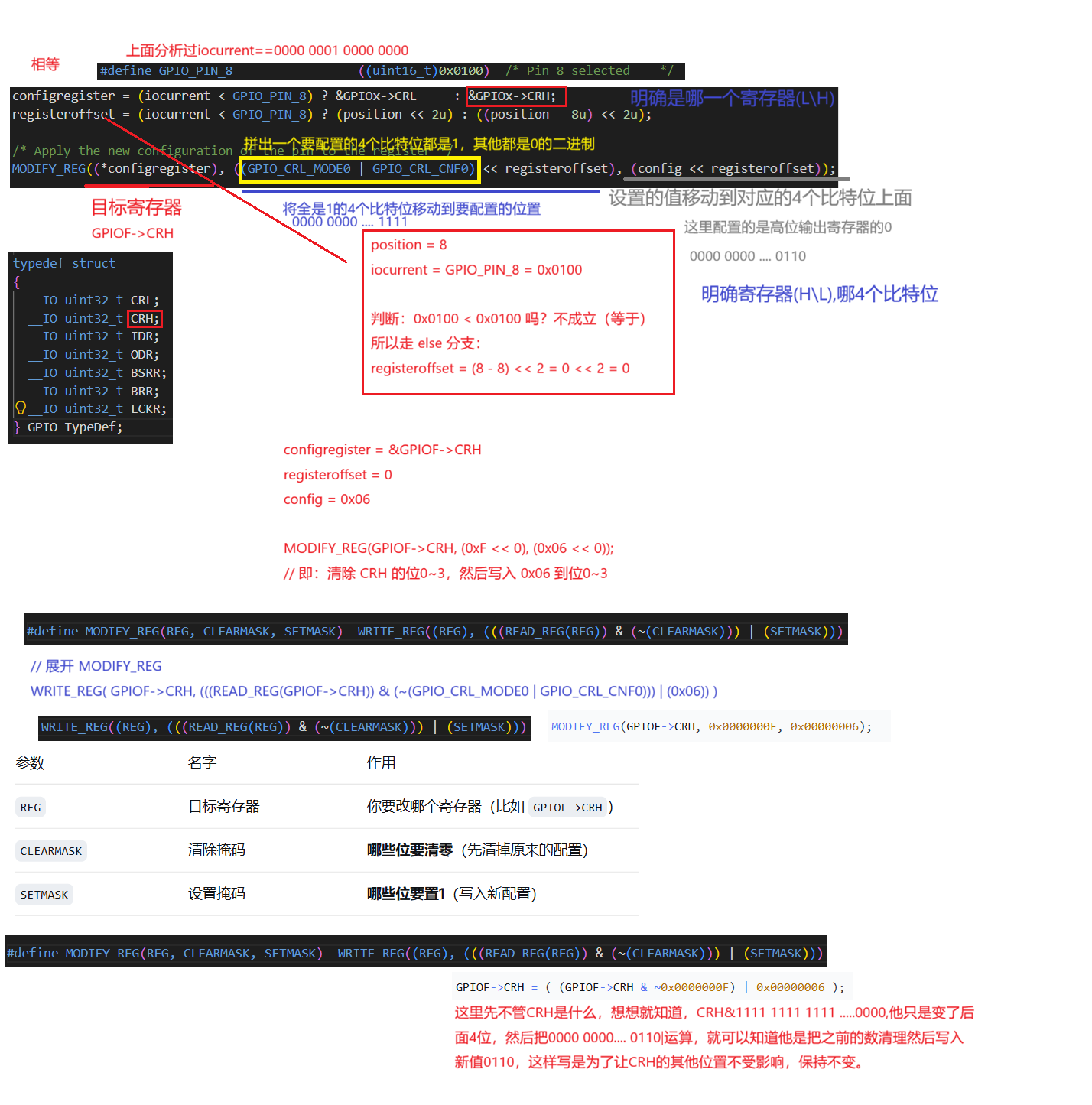

configregister = (iocurrent < GPIO_PIN_8) ? &GPIOx->CRL     : &GPIOx->CRH;
registeroffset = (iocurrent < GPIO_PIN_8) ? (position << 2u) : ((position - 8u) << 2u);


MODIFY_REG((*configregister), ((GPIO_CRL_MODE0 | GPIO_CRL_CNF0) << registeroffset), (config << registeroffset));
