FPGA开发技巧--BRAM资源优化
前言
最近在优化之前一个项目的资源，总体来说是BRAM资源占用比较多，导致时序不太好收敛，那么我们就萌生了去优化BRAM资源的想法。
优化思路
在我们的项目里面有着大量位宽为128，深度为640的单端口BRAM。并且我们知道xilinx的BRAM可以配置为两个18kbit或一个36kbit。
那么对于我们项目中这种规格的BRAM理论上需要占用的BRAM个数为
128∗64036∗1024=2.2 \frac{128*640}{36*1024}=2.2 36∗1024128∗640=2.2
但是实际占用是4个36k的BRAM。
所以我们可以想办法去优化这种规格的BRAM。
我们可以想到一个xilinx的BRAM位宽是36bit，深度是1024，那么就可以使用这个BRAM的双端口模式来拼接完成一个128*640的单端口BRAM。
比如使用0号BRAM的0-639深度，完成一个36*640规格的RAM，使用1号BRAM的0-639深度，完成第二个36*640规格的RAM，这样我们就有了一个72*640规格的RAM。此时注意到0号和1号BRAM的640-1023深度其实并没有被使用到，那么我们就能利用这部分地址来完成剩余的拼接，但是这个时候剩余的深度只有384不足以完成640深度的RAM，所以我们引入2号BRAM。这样在0号BRAM的640-1024，2号BRAM的0-255，这么多地址空间就能完成一个36*640的RAM，这样我们就完成了108*640的RAM拼接，同理我们可以利用1号RAM的剩余地址和2号RAM的剩余地址完成剩下的20*640的RAM。
这样我们就使用3个RAM完成了128*640的BRAM，相比于之前的方案减少了一个BRAM的占用。虽然这里个数比较少，但是我整个工程中用到这种规格BRAM的地方非常多，所以整体下来BRAM减少了很多。

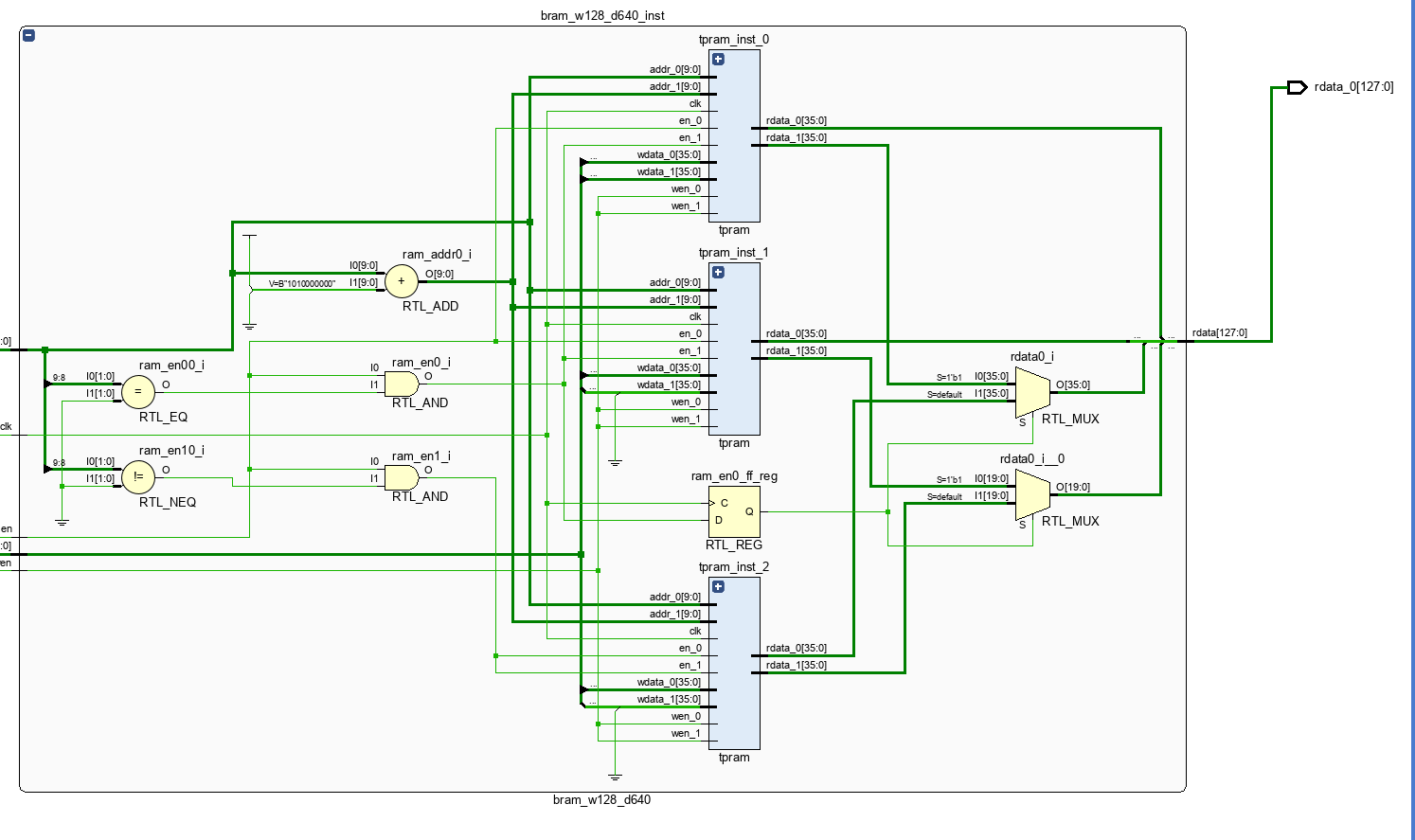

整体的结构图如下，就是三个BRAM来进行拼接
实际代码
verilog
module bram_w128_d640 (
input clk ,
input [127 : 0] wdata,
input wen ,
input [9 : 0] addr ,
input en ,
output [127 : 0] rdata
);
wire [9:0] ram_addr0;
wire [9:0] ram_addr1;
assign ram_addr0 = addr + 10'd640;
assign ram_addr1 = addr;
wire ram_en0;
wire ram_en1;
reg ram_en0_ff;
assign ram_en0 = en & (addr[9:8] == 2'b00);
assign ram_en1 = en & (addr[9:8] != 2'b00);
always @(posedge clk ) begin
ram_en0_ff <= ram_en0;
end
wire [35:0] rdata0;
wire [35:0] rdata2;
wire [35:0] rdata1;
wire [35:0] rdata3;
assign rdata[107:72] = ram_en0_ff ? rdata0 : rdata2;
assign rdata[127:108] = ram_en0_ff ? rdata1[19:0] : rdata3[19:0];
tpram #(
.DP (1024),
.DW (36),
.PIPE (1)
) tpram_inst_0 (
.clk (clk ),
.wdata_0 (wdata[35:0]),
.wen_0 (wen ),
.addr_0 (addr ),
.en_0 (en ),
.rdata_0 (rdata[35:0]),
.wdata_1 (wdata[107:72]),
.wen_1 (wen ),
.addr_1 (ram_addr0 ),
.en_1 (ram_en0 ),
.rdata_1 (rdata0 )
);
tpram #(
.DP (1024),
.DW (36),
.PIPE (1)
) tpram_inst_1 (
.clk (clk ),
.wdata_0 (wdata[71:36]),
.wen_0 (wen ),
.addr_0 (addr ),
.en_0 (en ),
.rdata_0 (rdata[71:36]),
.wdata_1 ({16'd0, wdata[127:108]}),
.wen_1 (wen ),
.addr_1 (ram_addr0 ),
.en_1 (ram_en0 ),
.rdata_1 (rdata1 )
);
tpram #(
.DP (1024),
.DW (36),
.PIPE (1)
) tpram_inst_2 (
.clk (clk ),
.wdata_0 (wdata[107:72]),
.wen_0 (wen ),
.addr_0 (ram_addr1 ),
.en_0 (ram_en1 ),
.rdata_0 (rdata2 ),
.wdata_1 ({16'd0, wdata[127:108]}),
.wen_1 (wen ),
.addr_1 (ram_addr0 ),
.en_1 (ram_en1 ),
.rdata_1 (rdata3 )
);
endmodule注意到这里，我并不是在0号和1号BRAM里面利用了384深度，而是利用了256深度。在2号RAM里面利用了更多的地址空间。
测试代码如下
verilog
module tb_top (
);
reg clk;
initial begin
clk = 1'b0;
forever begin
clk = #5 !clk;
end
end
reg [127:0] wdata;
reg wen ;
reg [9:0] addr ;
reg en ;
reg rd_valid;
wire [127:0] rdata_0;
wire [127:0] rdata_1;
initial begin
wdata <= 128'd0;
wen <= 1'd0;
addr <= 10'd0;
en <= 1'd0;
repeat(20) @(posedge clk);
wdata <= {$random, $random, $random, $random};
wen <= 1'd1;
addr <= 10'd0;
en <= 1'd1;
repeat(639)begin
@(posedge clk);
wdata <= {$random, $random, $random, $random};
wen <= 1'd1;
addr <= addr + 10'd1;
en <= 1'd1;
end
@(posedge clk);
wdata <= 128'd0;
wen <= 1'd0;
addr <= 10'd0;
en <= 1'd0;
@(posedge clk);
addr <= 10'd0;
en <= 1'd1;
repeat(639)begin
@(posedge clk);
addr <= addr + 10'd1;
en <= 1'd1;
end
@(posedge clk);
addr <= 10'd0;
en <= 1'd0;
repeat(20) @(posedge clk);
$display("sim success");
$finish;
end
always @(posedge clk ) begin
rd_valid <= en & (!wen);
end
initial begin
forever begin
@(posedge clk)begin
if(rd_valid)begin
if(rdata_0 != rdata_1)begin
$display("sim error rdata_0 : %h, rdata_1 : %h\n", rdata_0, rdata_1);
$finish;
end
else begin
$display("sim success rdata_0 : %h, rdata_1 : %h\n", rdata_0, rdata_1);
end
end
end
end
end
top top_inst(
.clk (clk ),
.wdata (wdata ),
.wen (wen ),
.addr (addr ),
.en (en ),
.rdata_0 (rdata_0),
.rdata_1 (rdata_1)
);

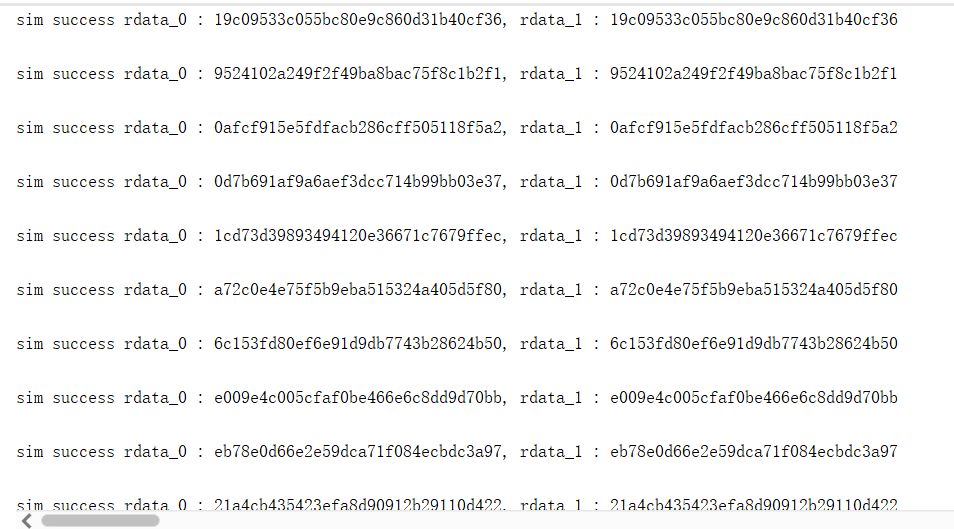

endmodule仿真结果如下

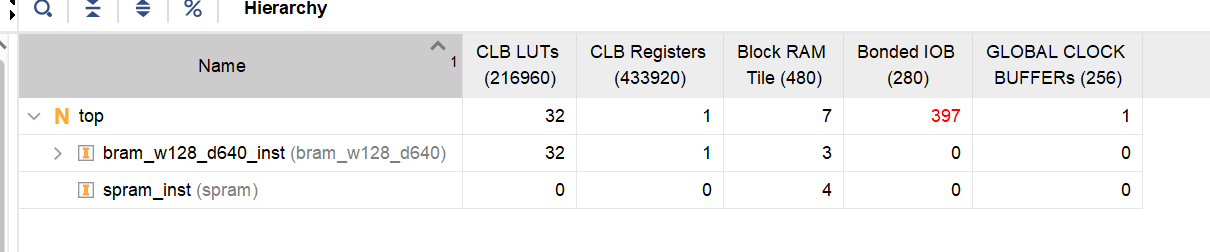

资源占用如下
可以看到第一种方案占用了32个LUT，一个FF，3个BRAM
第二种直接使用Xilinx IP核的方案占用了4个BRAM
