vivado时序报红/插入流水线寄存器/降低扇出

使用vivado，verilog，vivado/timing报告/报红/该如何处理的，老师，还请指点的，谢谢您啦

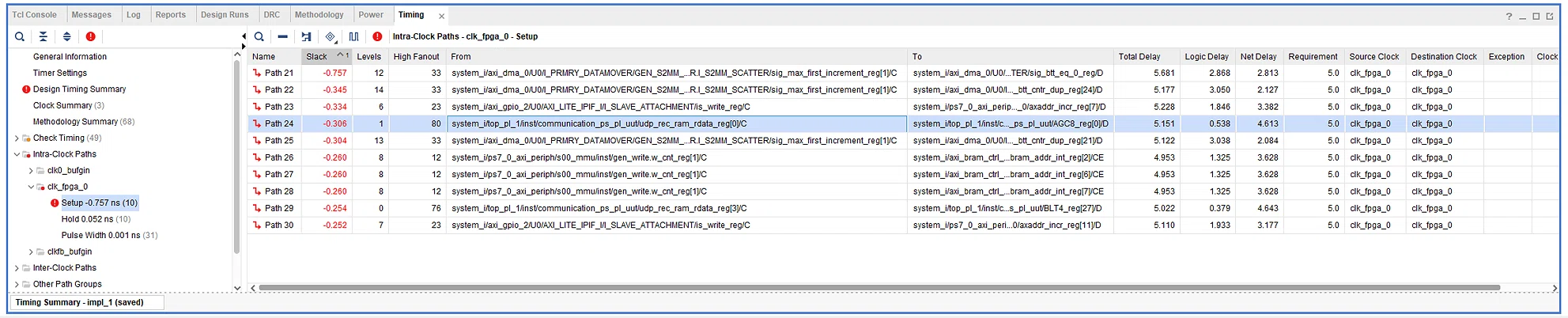

从时序报告看，主要问题是建立时间（Setup）违例 ，裕量（Slack）为负值，比如最差的一条路径是 -0.757ns，意味着数据到达终点寄存器的时间比时钟要求晚了约 0.76ns。

🔍 第一步：精准定位瓶颈

处理时序问题，关键是找到"罪魁祸首"。报告中的 Path 21 是重点分析对象：

查看逻辑级数（Logic Levels） ：Path 21 的逻辑级数高达 12 级。通常，逻辑级数超过 8 级就说明组合逻辑路径过长，是典型的建立时间违例原因。
分析延迟构成：该路径总延迟 5.681ns，其中布线延迟（Net Delay）为 2.813ns，逻辑延迟（Logic Delay）为 2.868ns。布线延迟占比较高，提示可能存在布局拥塞或高扇出问题。
定位起点与终点 ：路径从 PRMRY_DATAMOVER 模块的 sig_max_first_increment_reg 出发，到达 TER/sig_btt_eq_0_reg。双击该路径，在 "View Path Report" 中查看详细的逻辑层级，找到耗时最长的环节。

🛠️ 第二步：代码级优化（最直接的方法）

针对 Path 21 这类长组合逻辑，最有效的优化是插入流水线寄存器（Pipelining）。

优化原理 ：将一段很长的组合逻辑（如 A+B+C+D）拆分到两个时钟周期完成，中间插入寄存器缓存中间结果。

verilog

复制代码

// 优化前：多级加法在一个时钟周期内完成，逻辑延迟高
always @(posedge clk) begin
    result <= A + B + C + D;
end

// 优化后：插入一级流水线，将长路径打断
reg [31:0] pipe_reg;
always @(posedge clk) begin
    pipe_reg <= A + B; // 第一级逻辑
    result   <= pipe_reg + C + D; // 第二级逻辑
end

优化建议：

检查 sig_max_first_increment_reg 相关的计算逻辑，尝试将其分解为多级流水。
同时检查 Path 24 和 Path 30，它们分别来自 udp_rec_ram_rdata 和 SLAVE_ATTACHMENT 模块，同样是长逻辑路径的体现，可考虑采用相似的流水线策略。

⚙️ 第三步：综合与实现选项优化

如果代码修改受限，可以通过调整 Vivado 工具设置来优化。

开启重定时（Retiming） ：综合时，Vivado 的 Retiming 功能可以自动在组合逻辑中移动寄存器位置，以平衡延迟。在综合设置中，将 -retiming 选项勾选上。
调整实现策略（Implementation Strategy） ：在 Implementation 设置中，选择 Performance_Explore 或 Performance_ExtraTimingOpt 等策略，让工具在布局布线时更侧重时序优化。
物理优化指令 ：在 opt_design 或 phys_opt_design 阶段，可以尝试使用以下指令自动优化关键路径：

tcl
复制代码
```
phys_opt_design -retime -directive AddRetime
```

🚀 第四步：进阶技巧

路径分组与优先级 ：将关键的数据路径（如 Path 21）与控制路径分组，并为关键路径组设置更高的优化优先级，让工具集中资源解决主要矛盾。
布局约束 ：对于布线延迟（Net Delay）占比高的情况，可以尝试使用 Pblock 约束，将相关联的模块（如 PRMRY_DATAMOVER 和 TER）布局在相邻区域，缩短布线长度。
检查约束完整性 ：确认 .xdc 文件中是否已正确约束了所有时钟。对于 Zynq 平台，PS 侧时钟（如 clk_fpga_0）通常已自动约束，但 PL 侧的自定义时钟需要手动添加。

💡 针对你当前路径的专项建议

根据你的报告，Path 21 和 Path 24 的布线延迟（Net Delay）都超过了 2.8ns，这提示问题可能不仅在于逻辑级数，也在于物理布局。建议先尝试开启综合的 Retiming 选项 ，然后检查 PRMRY_DATAMOVER 和 TER 模块之间的物理位置 。如果它们距离较远，可以尝试通过 Pblock 或区域约束（Area Constraints）将它们拉近，这往往是解决布线延迟过高问题的关键一步。

Path 24和Path 29，high fanout 减小有效嘛，如何减少呢，还请老师指点，谢谢您

针对 Path 24 和 Path 29 的高扇出（High Fanout）问题，减小扇出非常有效，尤其是当路径的布线延迟（Net Delay）占主导时。

🎯 为什么减小扇出对这两条路径有效？

你的时序报告显示，Path 24 的布线延迟为 4.613ns ，Path 29 也高达 4.643ns。高扇出信号会导致驱动源与负载之间物理距离拉远，从而显著增加布线延迟。

关键点在于 ：FPGA的布线是高度重缓冲的，单纯减小扇出值本身意义不大，真正的优化在于通过寄存器复制（Replication），让复制后的驱动源能更靠近各自的负载，从而缩短布线距离。当路径的布线延迟占比较大时，这种物理位置的优化对改善时序效果显著。

🛠️ 如何有效减少高扇出

你可以按以下优先级，从工具自动优化到手动干预逐步尝试。

1. 使用综合属性 `MAX_FANOUT`（首选）

这是最直接的方法。在RTL代码中为高扇出信号添加该属性，Vivado会在综合阶段强制执行寄存器复制。

verilog

复制代码

(* MAX_FANOUT = 50 *) reg high_fanout_signal;

该属性会强制工具将扇出限制在指定数值内，但设置过低可能导致过度复制，反而增加布线拥塞。建议先观察综合后的扇出报告，再设定一个合理值。

2. 物理优化指令 `phys_opt_design`（针对布线后）

如果综合后仍有时序违例，可在 place_design 之后运行物理优化。它会基于布局信息，自动复制高扇出网络的关键驱动源。

tcl

复制代码

phys_opt_design -directive AggressiveFanoutOpt

AggressiveFanoutOpt 指令会采用更激进的算法来处理高扇出网络，通常能带来更明显的改善。

3. 手动代码重构（终极方案）

对于工具自动优化效果不佳的关键路径，手动重构代码是最可靠的方式。

对于控制信号（如复位、使能）：在子模块内部复制本地控制信号，避免单个全局信号驱动所有寄存器。

verilog

复制代码

// 在模块内部生成多个本地复位副本
reg rst_core_r, rst_data_r;
always @(posedge clk) begin
    rst_core_r <= global_rst;
    rst_data_r <= global_rst;
end

对于数据路径：在长组合逻辑中插入流水线寄存器，手动将高扇出的驱动源复制到更靠近其负载的位置。

💡 针对 Path 24 和 Path 29 的专项建议

确认驱动源 ：在Vivado中选中 Path 24 的起点 udp_rec_ram_rdata_reg[0]/C，查看其驱动的负载数量。如果该寄存器驱动了数十个以上的负载，则高扇出问题确认。
应用 MAX_FANOUT ：在该寄存器的RTL代码或XDC约束中添加 set_property MAX_FANOUT 20 [get_nets udp_rec_ram_rdata_reg*]，观察综合后时序是否改善。
如果改善不明显 ：说明工具自动复制后，副本寄存器仍被放置在原位置附近。此时需要手动在代码中复制该寄存器，并在RTL中将其分配给不同的负载组，让工具在布局时能将其放置到各自负载附近。

总而言之，对于布线延迟主导的高扇出违例，减小扇出是对症下药 。建议优先尝试 MAX_FANOUT 属性和 AggressiveFanoutOpt 指令，若效果不佳再考虑手动重构。
