在半导体、薄膜材料、导电涂层等领域的研发与质检中，电阻率是最常测的参数之一。而只要提到电阻率测试，就绕不开四探针法。它为什么比万用表靠得住？测出来的数据什么时候需要修正？读数异常又该从哪里查起？这篇文章一次讲清。

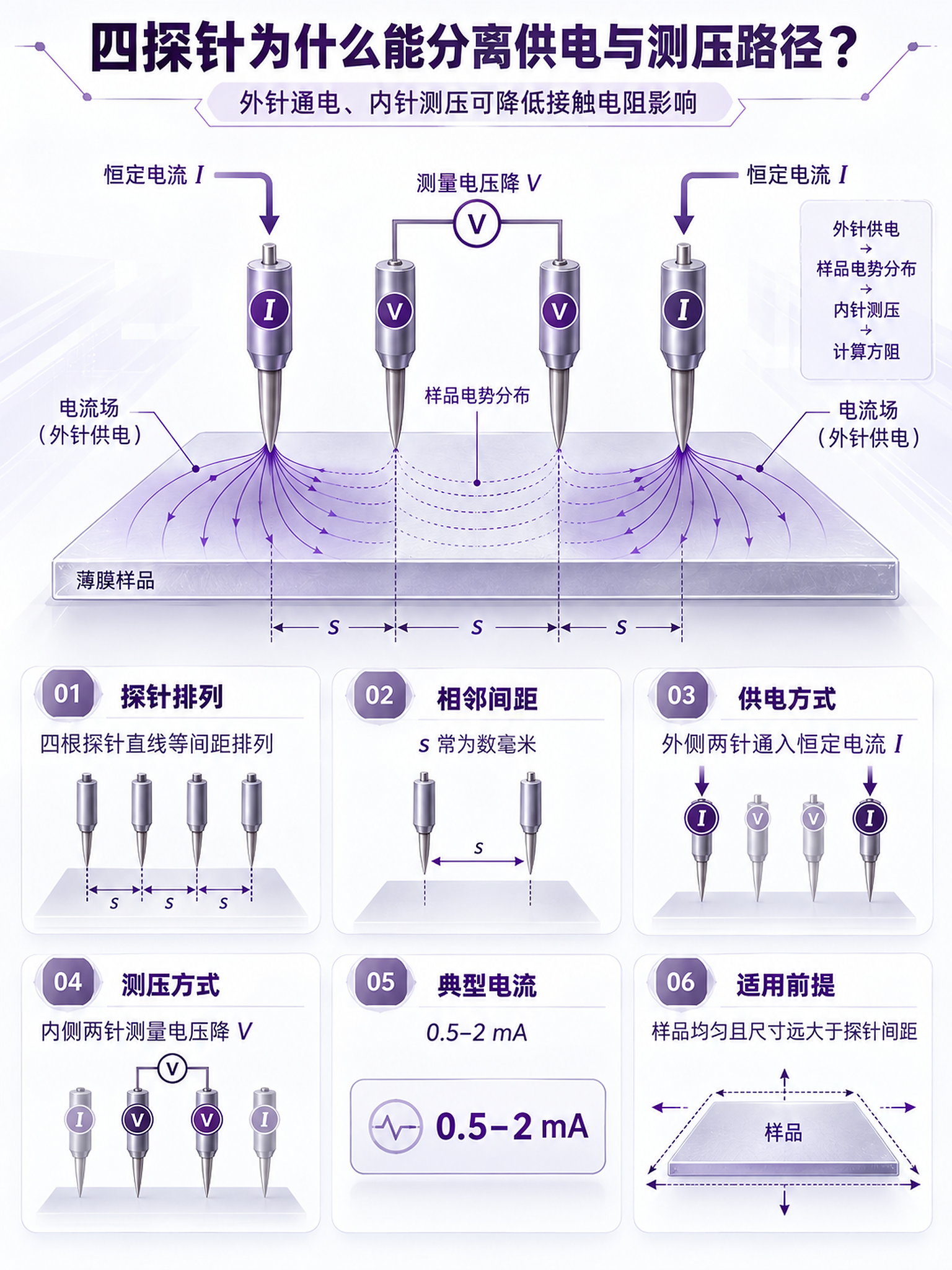

图1 · 四探针分离供电与测压路径
一、四探针为什么能"绕开"接触电阻？
用两根探针测电阻，最大的麻烦在于接触电阻：电流流经探针与样品的接触点时会产生附加压降，这部分压降被一起算进了测量结果，样品越"难测"，误差越大。
四探针法的思路很巧妙：**四根探针直线等间距排列，外侧两针通入恒定电流 I，内侧两针测量电压降 V。**外针回路里虽然有接触电阻，但它影响的只是电流大小，而我们用的是恒流源；内针回路几乎不取电流，测到的就是样品本身的电势差。供电与测压路径被分离，接触电阻的影响被大幅削弱------这就是四探针法成为薄膜与半导体测试标准方法的根本原因。

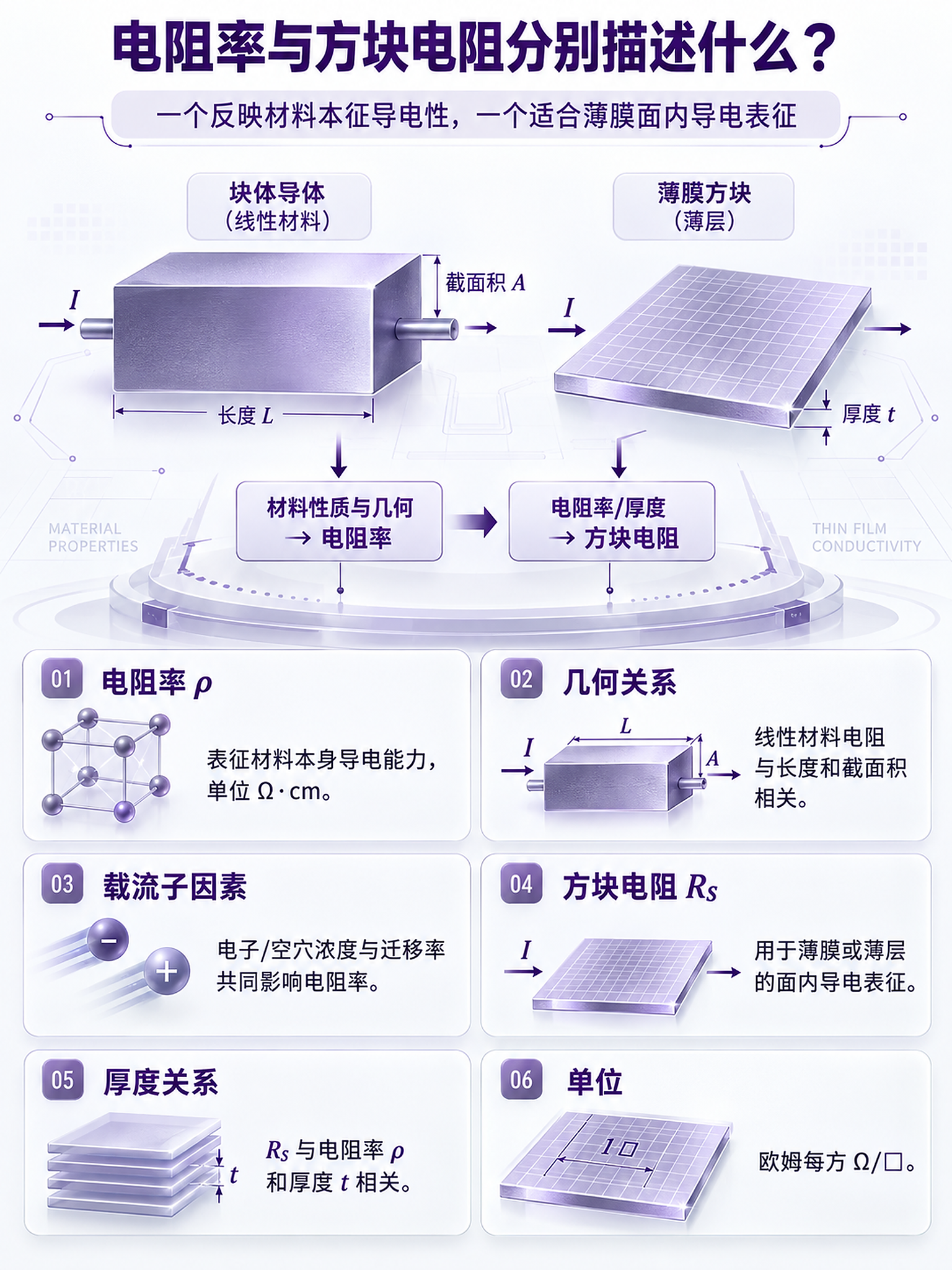

图2 · 电阻率与方块电阻的关系
二、电阻率和方块电阻，别再混着用
拿到一份测试报告，经常能看到 ρ 和 Rs 两个符号，它们不是一回事：
电阻率 ρ（单位 Ω·cm）：表征材料本身的导电能力，只与材料性质（载流子浓度与迁移率）有关，适合块体材料。对于规则块体，电阻 R = ρ·L/A，与长度和截面积相关。
方块电阻 Rs（单位 Ω/□）：等于电阻率除以厚度，用于薄膜或薄层的面内导电表征。对薄膜来说，厚度确定后，只要测出 Rs，导电性能就完全确定了。
简单记：块体看电阻率，薄膜看方块电阻。

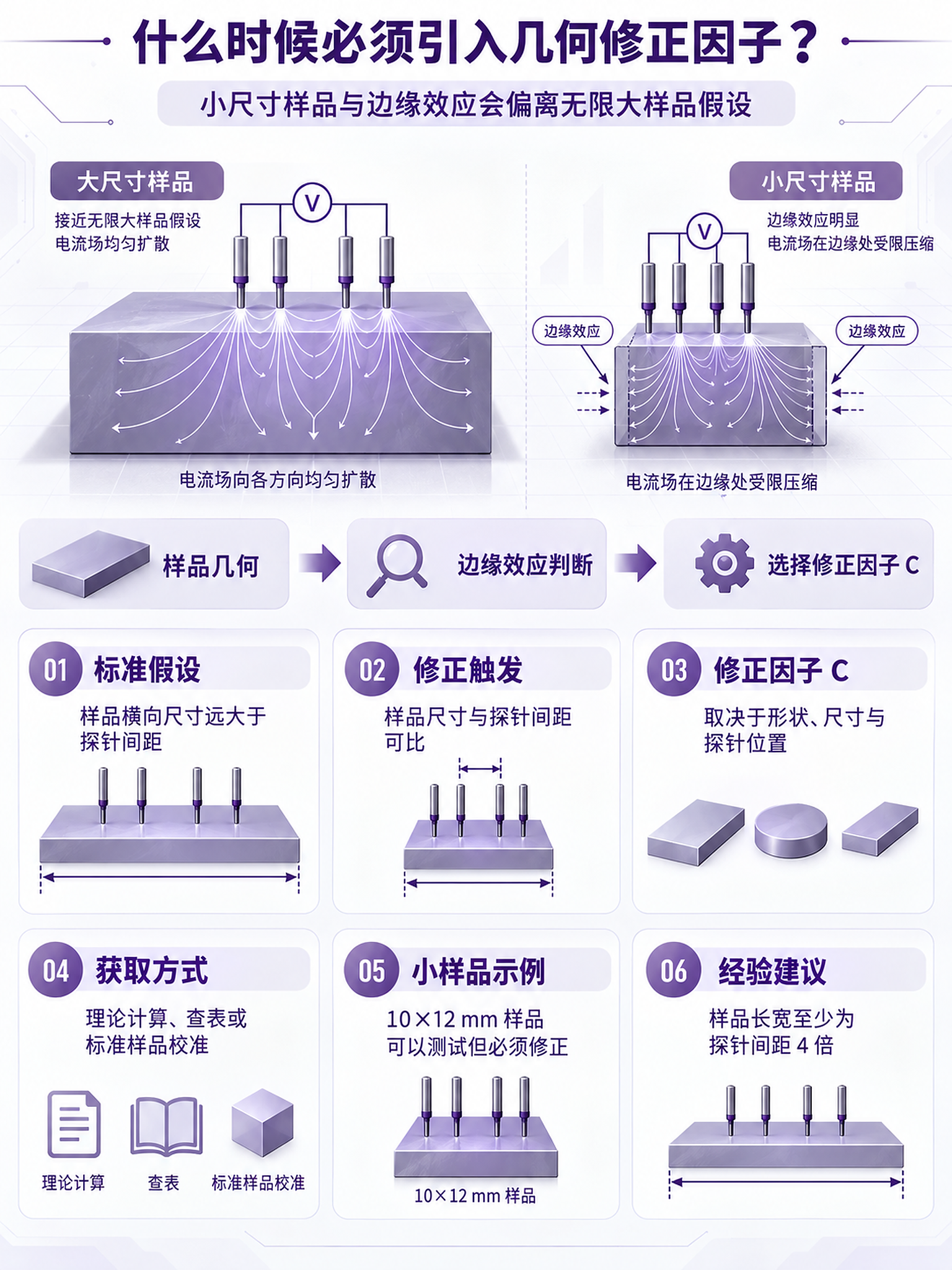

图3 · 几何修正因子示意
三、什么时候必须引入几何修正因子？
四探针的公式推导基于"无限大均匀样品"假设------电流场向各个方向均匀扩散。但现实中的样品尺寸有限：当样品横向尺寸与探针间距可比时，电流场在边缘处受到压缩，实测值会偏离真实值，这时必须引入几何修正因子 C。
修正因子取决于样品的形状、尺寸与探针位置，可通过理论计算、查表或标准样品校准获得。经验建议：样品长宽至少为探针间距的 4 倍，可近似按无限大样品处理；小尺寸样品（如 10×12 mm）也可以测，但必须修正，否则数据不可信。

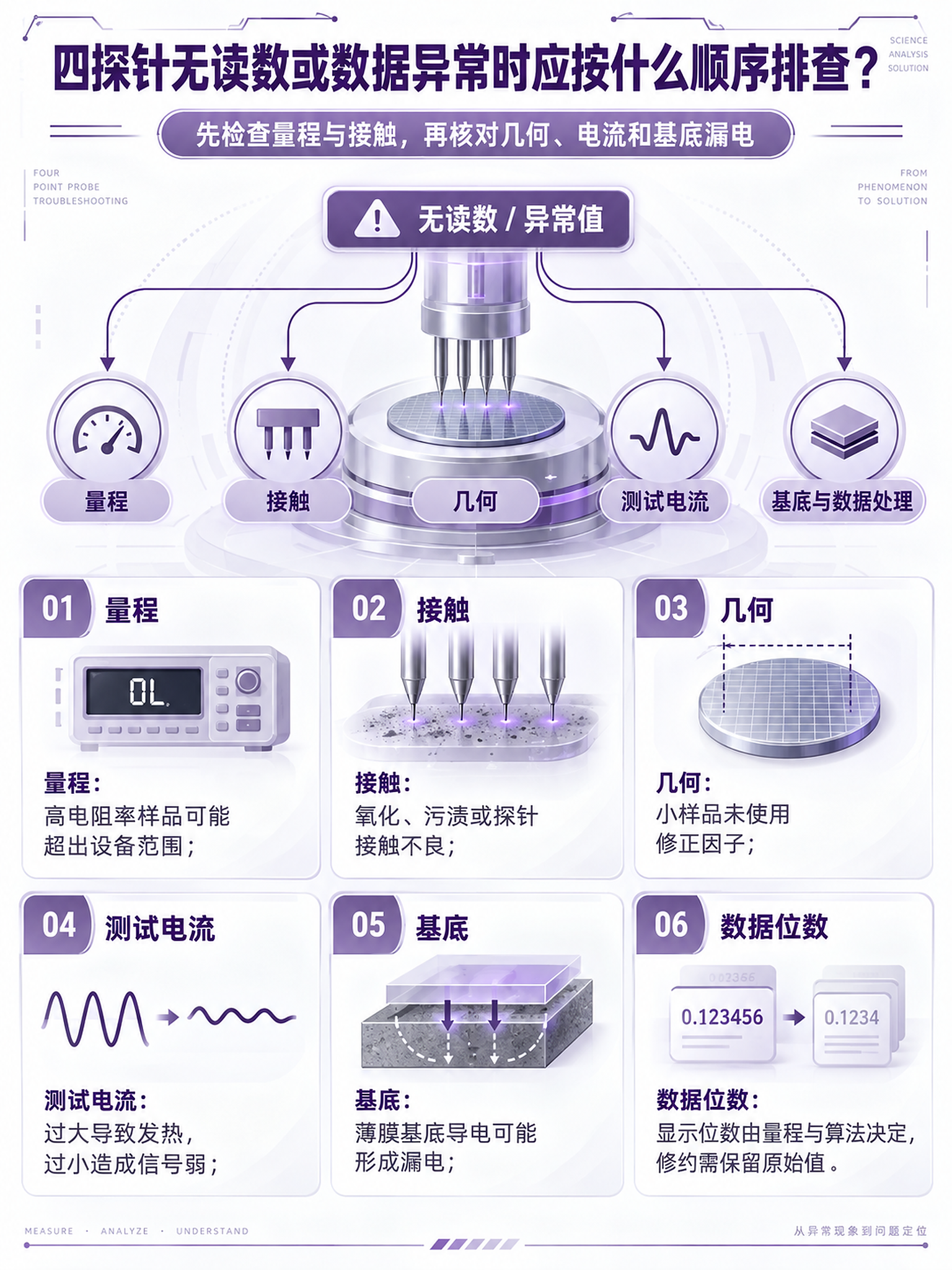

图4 · 无读数 / 数据异常排查顺序
四、无读数或数据异常？按这个顺序排查
实测中最常遇到的情况是仪器显示 OL 或数据明显异常。别急着怀疑仪器，按以下顺序排查，效率最高：
-
量程 ：高电阻率样品可能超出设备测量范围，先确认量程设置；
-
接触 ：样品表面氧化、污染或探针磨损导致接触不良，清洁表面、检查针尖；
-
几何 ：小尺寸样品未使用修正因子，数据系统性偏离；
-
测试电流 ：电流过大会导致样品发热、阻值漂移，过小则信号太弱，典型取值 0.5--2 mA；
-
基底 ：薄膜的基底若导电，会形成漏电通路，让结果严重偏低；
-
数据位数：显示位数由量程与算法决定，修约处理时需保留原始值。
写在最后
四探针法看似简单，测准却不容易：原理上靠"外针供电、内针测压"规避接触电阻，数据上要区分电阻率与方块电阻，小样品要加修正因子，异常时要按"量程---接触---几何---电流---基底"的顺序定位问题。
