矩阵引擎的数据流模式与 BM1684X 架构

概述

矩阵乘法引擎的性能不仅取决于阵列有多大，更取决于数据以什么方式在阵列里流动、被复用多少次。

业界有三种经典数据流，NPU 通常选其一或混合。

三种数据流模式是什么？

矩阵乘法的核心计算是：

C $i,j$ =∑kA $i,k$ ×B $k,j$ C $i,j$ = \sum_{k} A $i,k$ \times B $k,j$ C $i,j$ =k∑A $i,k$ ×B $k,j$

其中 A 是 M×K，B 是 K×N，C 是 M×N。

乘加阵列由许多处理单元（PE）组成，每个 PE 做一个乘加。

数据流模式回答的是：A、B、C 这三个矩阵，谁留在阵列里不动，谁在阵列间流动？

数据流模式	谁驻留	谁流动	适用场景
Weight Stationary	权重 B	输入 A、输出 C	卷积、RNN（权重小、复用好）
Output Stationary	部分和 C	输入 A、权重 B	大 GEMM（避免部分和频繁写回）
Input Stationary	输入 A	权重 B、输出 C	全连接、Transformer 的 QKV 投影

具体例子：2×2 矩阵乘法

为了简单，假设：

A= $1234$ ,B= $5678$ A = \begin{bmatrix} 1 & 2 \\ 3 & 4 \end{bmatrix}, \quad B = \begin{bmatrix} 5 & 6 \\ 7 & 8 \end{bmatrix} A= $1324$ ,B= $5768$

则:

C=A×B= $1\times5+2\times71\times6+2\times83\times5+4\times73\times6+4\times8$ = $19224350$ C = A \times B = \begin{bmatrix} 1 \times 5 + 2 \times 7 & 1 \times 6 + 2 \times 8 \\ 3 \times 5 + 4 \times 7 & 3 \times 6 + 4 \times 8 \end{bmatrix} = \begin{bmatrix} 19 & 22 \\ 43 & 50 \end{bmatrix} C=A×B= $1\times5+2\times73\times5+4\times71\times6+2\times83\times6+4\times8$ = $19432250$

假设我们有一个 2×2 的乘加阵列（4 个 PE）。

Weight Stationary（权重驻留）

策略：把 B 的每个元素固定在一个 PE 里，A 的行流经阵列。

text 复制代码

阵列布局（B 驻留）：
  PE00 = B[0,0] = 5    PE01 = B[0,1] = 6
  PE10 = B[1,0] = 7    PE11 = B[1,1] = 8

处理 A 的第 0 行 $1, 2$ ：

text 复制代码

将 1 广播到 PE00 和 PE01
将 2 广播到 PE10 和 PE11

PE00: 1 × 5 = 5
PE01: 1 × 6 = 6
PE10: 2 × 7 = 14
PE11: 2 × 8 = 16

C[0,0] = 5 + 14 = 19
C[0,1] = 6 + 16 = 22

特点：B（权重）只加载一次，一直留在阵列里。

A 的每一行流过阵列，每个元素被复用 2 次（对 B 的两列）。适合权重小、复用多的卷积。

Output Stationary（输出驻留）

策略：部分和 C 留在阵列里累加，A 和 B 都流动。

text 复制代码

阵列布局（C 的部分和驻留）：
  PE00 = C[0,0] 累加器    PE01 = C[0,1] 累加器
  PE10 = C[1,0] 累加器    PE11 = C[1,1] 累加器

k=0 时：

text 复制代码

A 的第 0 列是 [1, 3]（A[0,0]=1, A[1,0]=3）
B 的第 0 行是 [5, 6]（B[0,0]=5, B[0,1]=6）

将 1 广播到 PE00 和 PE01
将 3 广播到 PE10 和 PE11
将 5 广播到 PE00 和 PE10
将 6 广播到 PE01 和 PE11

PE00: 1 × 5 = 5      PE01: 1 × 6 = 6
PE10: 3 × 5 = 15     PE11: 3 × 6 = 18

k=1 时：

text 复制代码

A 的第 1 列是 [2, 4]（A[0,1]=2, A[1,1]=4）
B 的第 1 行是 [7, 8]（B[1,0]=7, B[1,1]=8）

将 2 广播到 PE00 和 PE01
将 4 广播到 PE10 和 PE11
将 7 广播到 PE00 和 PE10
将 8 广播到 PE01 和 PE11

PE00: 5 + 2×7 = 19
PE01: 6 + 2×8 = 22
PE10: 15 + 4×7 = 43
PE11: 18 + 4×8 = 50

特点：部分和 C 一直留在阵列里，不需要中间写回。适合大 GEMM，因为部分和写回代价高。

Input Stationary（输入驻留）

策略：把 A 的每个元素固定在一个 PE 里，B 的列流经阵列。

text 复制代码

阵列布局（A 驻留）：
  PE00 = A[0,0] = 1    PE01 = A[0,1] = 2
  PE10 = A[1,0] = 3    PE11 = A[1,1] = 4

处理 B 的第 0 列 $5, 7$ ：

text 复制代码

将 5 广播到 PE00 和 PE10
将 7 广播到 PE01 和 PE11

PE00: 1 × 5 = 5
PE01: 2 × 7 = 14
PE10: 3 × 5 = 15
PE11: 4 × 7 = 28

C[0,0] = 5 + 14 = 19
C[1,0] = 15 + 28 = 43

处理 B 的第 1 列 $6, 8$ ：

text 复制代码

将 6 广播到 PE00 和 PE10
将 8 广播到 PE01 和 PE11

PE00: 1 × 6 = 6
PE01: 2 × 8 = 16
PE10: 3 × 6 = 18
PE11: 4 × 8 = 32

C[0,1] = 6 + 16 = 22
C[1,1] = 18 + 32 = 50

特点：A（输入）驻留，B（权重）流动。适合全连接层、QKV 投影。

BM1684X 的 64 Lane 与 SIMD 架构

硬件结构

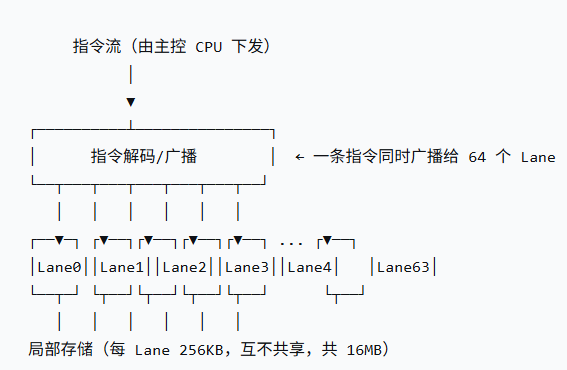

BM1684X 的矩阵引擎由 64 个 NPU（Lane）组成，每个 Lane 内有若干 EU（执行单元），全片合计 1024 个 EU

三个要点

① 局部存储按 Lane 划分且不共享

每个 Lane 只能访问自己的 256KB 局部存储，不能跨 Lane 读别人的数据。

数据要进哪个 Lane 的局部存储，由搬运指令（GDMA）精确控制。

② SIMD 意味着"一次编程，64 份数据"

同一时刻，64 个 Lane 执行同一条指令，但各自处理不同数据。Kernel 开发者不需要写 64 份代码，写一份、数据自动铺开。

代价是"一个 Lane 慢，所有 Lane 等"------负载不均衡会直接拉低利用率。

③ 为什么是 64？

一个乘加阵列的宽度通常取 32/64/128 这类 2 的幂，方便按行/按面切分张量；

同时 64 个 Lane 的并行度恰好能压满 256KB × 64 = 16MB 的局部存储带宽。

完整例子：在 BM1684X 上做矩阵乘法

假设我们要计算：

C=A×B C = A \times B C=A×B

其中：

A：64×64 的 INT8 矩阵
B：64×64 的 INT8 矩阵
C：64×64 的 INT8 矩阵

编译器如何分块（lane-split）

BM1684X 有 64 个 Lane。一种自然的划分方式：Lane i 计算 C 的第 i 行。

text 复制代码

Lane 0：计算 C[0, :] = A[0, :] × B
Lane 1：计算 C[1, :] = A[1, :] × B
...
Lane 63：计算 C[63, :] = A[63, :] × B

每个 Lane 需要什么数据

Lane i 需要：

A 的第 i 行（64 个 INT8 值 = 64 字节）
完整的 B 矩阵（64×64 = 4096 个 INT8 值 = 4 KB）

所以每个 Lane 的局部存储里放：

text 复制代码

Lane i 局部存储：
  A[i, :]  →  64 字节
  B        →  4 KB
  合计     →  约 4.1 KB（远小于 256KB）

数据搬运（GDMA）

将 B 复制到所有 64 个 Lane 的局部存储中

text 复制代码

GDMA 搬运：
  B（4 KB）→ Lane 0 局部存储
  B（4 KB）→ Lane 1 局部存储
  ...
  B（4 KB）→ Lane 63 局部存储

总搬运量：64 × 4 KB = 256 KB

将 A 的每一行搬运到对应 Lane

text 复制代码

A[0, :]（64 B）→ Lane 0 局部存储
A[1, :]（64 B）→ Lane 1 局部存储
...
A[63, :]（64 B）→ Lane 63 局部存储

总搬运量：64 × 64 B = 4 KB

计算（SIMD 执行）

所有 Lane 同时执行同一条指令：

text 复制代码

for k in 0..63:
    for j in 0..63:
        C[i,j] += A[i,k] × B[k,j]

每个 Lane 在自己的局部存储里读 A $i, :$ 和 B，计算 C $i, :$ ，写回局部存储

数据流模式分析

这个例子用的是 Weight Stationary：

B（权重）驻留 ：B 被复制到每个 Lane 的局部存储里，计算过程中一直不动。
A（输入）流动 ：A 的每一行流经对应的 Lane。
** C（输出）流动** ：C 的每一行算完后写回全局内存。

为什么选 Weight Stationary？

B 只有 4 KB，很小，复制 64 份也才 256 KB，可以接受。
B 被复用了 64 次（每个 Lane 用一次），复用好。
A 的每一行只用一次，不需要驻留。

如果换成 Output Stationary 呢？

假设 Lane i 计算 C 的第 i 列：

text 复制代码

Lane i 需要：
  A 的完整矩阵（64×64 = 4 KB）
  B 的第 i 列（64 字节）

数据流变成：

C（部分和）驻留：每个 Lane 累加自己那一列的部分和。
A 和 B 流动：A 需要复制到所有 Lane，B 的列流经。

对比：

模式	复制到所有 Lane 的数据	每个 Lane 独有的数据	总搬运量
Weight Stationary	B (4 KB × 64)	A 的行 (64 B × 64)	256 KB + 4 KB
Output Stationary	A (4 KB × 64)	B 的列 (64 B × 64)	256 KB + 4 KB

两种模式的总搬运量差不多，但 Weight Stationary 更适合 B 小、A 大的场景；

Output Stationary 更适合 A 小、B 大的场景。

总结

概念	含义	例子
Weight Stationary	权重驻留，输入流动	卷积：B 固定在阵列里，A 的行流过
Output Stationary	部分和驻留，输入和权重流动	大 GEMM：C 累加器留在阵列里
Input Stationary	输入驻留，权重流动	全连接：A 固定在阵列里，B 的列流过
BM1684X 的 64 Lane	64 个独立处理单元，SIMD 执行	一条指令广播给 64 个 Lane，各算各的
局部存储	每 Lane 256KB，互不共享	数据必须通过 GDMA 搬运到对应 Lane
lane-split	编译器把张量按 Lane 分块	Lane i 计算 C 的第 i 行

一句话：数据流模式决定了"谁留在阵列里、谁在流动"，直接影响权重要不要频繁搬运、部分和要不要写回。

BM1684X 的 64 Lane SIMD 架构要求编译器把张量按 Lane 分块，并通过 GDMA 精确搬运数据。

Weight Stationary 适合权重小、复用多的卷积；

Output Stationary 适合大 GEMM；

Input Stationary 适合全连接和 QKV 投影。
