基于 Django 与 Vue 3 的智能实验室预约系统设计与实现

摘要

随着高校实验室规模的不断扩大，传统的人工登记预约方式在时效性、透明度和资源利用率方面已难以满足实际需求。本文设计并实现了一套基于 B/S 架构的智能实验室预约系统，采用 Django + Django REST Framework 构建后端 API，Vue 3 + Element Plus 构建前端界面，MySQL 8.4（InnoDB）作为持久层，实现了学生在线预约、智能冲突检测、管理员审批、到场签到、占用热力图统计与站内通知的一体化管理。

系统在预约核心业务上给出了完整的工程化方案：以半开区间重叠模型判定时段冲突，在数据库事务内对实验室行加锁（select_for_update）串行化并发创建请求，从机制上杜绝了同一时段被重复预约的问题；预约单采用五状态机管理全生命周期；审批结果通过站内通知实时触达申请人。系统功能经 28 个接口级单元测试验证全部通过。

1 系统概述

1.1 课题背景

高校实验室是本科教学与科研活动的重要场所。在传统的管理模式下，实验室预约依赖人工登记或即时通讯工具报修式申请，存在以下问题：一是信息不透明，学生无法实时获知各实验室的空闲时段，经常出现"到楼才发现被占用"的情况；二是审批流程无序，申请与审批记录散落在聊天记录中，无法追溯；三是资源利用率失衡，热门时段扎堆、冷门时段空置，管理者缺乏量化的决策依据。

信息化预约系统将申请、审批、签到、统计全流程线上化，是解决上述问题的直接手段。

1.2 课题意义

本课题的意义体现在三个层面：

对学生：随时查看实验室列表与未来 7 天的占用热力图，错峰选择空闲时段，预约进度与审批结果实时可查；
对管理员：审批、实验室维护、数据统计集中在一个后台完成，审批结果一键通知申请人；
对毕业设计本身：预约冲突是典型的并发安全问题，本题覆盖了事务、行锁、区间重叠算法、状态机、JWT 认证等后端核心知识点，以及组件化、路由守卫、状态管理等前端工程实践，技术覆盖完整且难度适中。

1.3 主要内容

本文围绕系统的分析、设计与实现展开，共分六章：

第一章，绪论，介绍课题背景、意义与研究现状；
第二章，系统开发环境，介绍系统采用的关键技术；
第三章，需求分析，从可行性、功能需求、业务流程等方面分析系统；
第四章，系统概要设计，包括系统结构、功能结构与数据库设计；
第五章，系统详细设计与实现，按学生端与管理端分模块展示实现效果；
第六章，系统测试，给出测试环境、用例设计与测试结果分析。

1.4 研究现状

实验室、会议室、仪器等公共资源预约系统是管理信息系统的经典选题。现有开源方案多采用单体架构（如 JSP/PHP 全栈），功能集中在"增删改查 + 简单的时段查重"，普遍缺少两个层面的设计：一是并发安全 ，高并发下"检测通过再写入"的两步操作存在竞态窗口，可能产生重复预约；二是数据驱动的引导，多数系统只记录预约结果，不向学生反馈"何时空闲"。本系统在这两点上做了针对性设计：以数据库行锁保证冲突检测与写入的原子性，以占用热力图引导学生错峰预约。

2 系统开发环境

2.1 总体技术栈

系统采用前后端分离架构：

层次	技术选型	说明
前端	Vue 3 + Vite + Element Plus + Pinia + Vue Router + ECharts	组件化 SPA，全部依赖 npm 本地打包，无 CDN 依赖
后端	Django 6.1 + Django REST Framework + SimpleJWT	RESTful API，JWT 无状态认证
数据库	MySQL 8.4（InnoDB，utf8mb4）	事务与行锁支持完整，PyMySQL 驱动
联调	Vite Dev Server 代理 `/api` → Django(8000)	开发环境免跨域配置

2.2 Django REST Framework

Django 是 Python 生态主流的 Web 框架，其 ORM 层屏蔽了 SQL 细节，同时保留了对事务和锁的底层控制能力。Django REST Framework（DRF）在 Django 之上提供了序列化器（Serializer）、视图集（ViewSet）、权限类（Permission）三层抽象：序列化器负责模型实例与 JSON 的双向转换及入参校验；视图集将一组相关操作收敛为统一路由；权限类以声明式方式控制接口的访问级别。本系统所有接口均基于 DRF 构建。

2.3 Vue 3 与 Element Plus

Vue 3 的组合式 API（Composition API）配合 <script setup> 语法，使页面逻辑以函数为单位组织，比选项式 API 更适合中大型项目。Element Plus 提供表格、表单、标签页等成品组件，保证界面风格统一；ECharts 用于占用热力图渲染。前端状态管理采用 Pinia，仅登录态（token + 用户信息）进入全局 store，页面私有数据留在组件内，职责清晰。

2.4 JWT 认证机制

系统采用 SimpleJWT 实现基于 Token 的无状态认证：登录成功后服务端签发 access token（有效期 5 分钟）与 refresh token；前端将 token 存入 localStorage，axios 拦截器自动附加 Authorization: Bearer 头；后端权限类按"公开 → 登录可读 → 管理员可写 → 仅本人资源"四级控制访问。无状态认证使后端可以水平扩展，不依赖服务端会话存储。

2.5 MySQL 数据库

MySQL 的 InnoDB 存储引擎支持事务（ACID）与行级锁，这是本系统冲突检测正确性的基础。选择 utf8mb4 字符集以完整支持中文与表情符号。连接驱动使用纯 Python 实现的 PyMySQL，避免编译型 mysqlclient 在 Windows 环境下的安装成本。

3 需求分析

3.1 可行性分析

技术可行性：Django/DRF 与 Vue 3 均为成熟的主流框架，社区资料丰富；MySQL、JWT 技术栈稳定；开发机配置即可承载开发与演示运行。

经济可行性：系统全部基于开源软件构建，零授权成本；硬件仅需一台普通 PC 即可部署运行。

操作可行性：学生端操作路径为"登录 → 选实验室 → 选时段 → 填用途 → 提交"，全程不超过五步；管理端为常规表格操作，无需培训即可上手。

3.2 功能需求

系统分学生端与管理端两个角色。

学生端功能：

注册（姓名 + 手机号，手机号即登录账号）、登录、忘记密码（凭手机号重置）；
浏览实验室列表（名称、位置、容纳人数、设备、开放状态）；
按日期与小时粒度选择时段提交预约申请；
查看我的预约列表，支持按状态筛选、取消预约（未过时）、到场签到；
查看未来 7/14 天各实验室 × 时段的占用热力图与错峰推荐；
接收审批结果站内通知。

管理端功能：

实验室信息管理（增删改查、维护/关闭状态切换）；
预约审批（通过/驳回，驳回必填原因，驳回自动释放时段）；
预约数据统计（总数、高峰/低谷时段、热力图）；
仅限管理员访问，学生访问自动拦截。

3.3 业务流程

预约主流程为：学生提交预约 → 系统校验（时间合法性 + 冲突检测）→ 生成待审批单 → 管理员通过/驳回 → 申请人收到站内通知 → 已通过单在使用当日签到 → 时段结束后流转为已完成。任一环节取消或驳回均自动释放时段占用。

3.4 非功能需求

并发安全：同一实验室同一时段在任意并发压力下只允许一单成交；
数据隔离：学生只能读写本人预约单，越权访问返回 404（不暴露资源存在性）；
性能：列表接口响应 < 300ms；热力图聚合在应用层完成，避免存储过程；
可维护：前后端分离、按业务域分模块（accounts / labs / bookings / notifications）。

4 系统概要设计

4.1 系统架构

系统采用典型的前后端分离三层架构：

复制代码

浏览器（Vue 3 SPA）
   │  HTTP / JSON，JWT 认证
   ▼
Django REST Framework（序列化 → 权限 → 视图 → ORM）
   │  PyMySQL
   ▼
MySQL 8.4（InnoDB）

4.2 功能结构

系统功能结构如图 4-1 所示（学生端）与图 4-2 所示（管理端）。

图 4-1 学生端实验室列表界面

图 4-2 管理端实验室管理界面

4.3 数据库设计

系统核心业务表为四张：accounts_customuser（用户）、labs_lab（实验室）、bookings_booking（预约单）、notifications_notification（站内通知）。用户表扩展 Django 内置 AbstractUser，以 role 字段区分学生（0）与管理员（1），页面展示一律使用 real_name；预约单通过 user_id、lab_id 外键关联，并建立 lab_id + date + status 联合索引支撑冲突检测与热力图统计。预约单状态机为：待审批 0 → 已通过 1 / 已驳回 2；已通过可取消 → 已取消 3；时段结束自动流转 → 已完成 4。

详细的表结构、索引设计、冲突检测的半开区间模型与行锁机制，见 docs/数据库设计.md。

4.4 冲突检测设计（核心）

两区间 [s1,e1)、[s2,e2) 重叠的充要条件为 s1 < e2 AND e1 > s2。采用半开区间语义，使相邻时段（如 09:00-10:00 与 10:00-11:00）不冲突、可连约。为防止并发下"检测通过、写入时已被他人占用"的竞态，创建请求在事务内对实验室行加锁串行化：

python 复制代码

with transaction.atomic():
    lab = Lab.objects.select_for_update().get(pk=lab_id)
    if Booking.objects.filter(lab=lab, date=date, status__in=(0, 1),
                              start_time__lt=end, end_time__gt=start).exists():
        return 409  # 冲突，响应附带占用人与时段

第二个并发事务在锁释放后二次校验，必然读到第一个事务已提交的预约行，从而返回 409------行锁保证了"检测-写入"之间无插入窗口。

5 系统详细设计与实现

5.1 认证模块

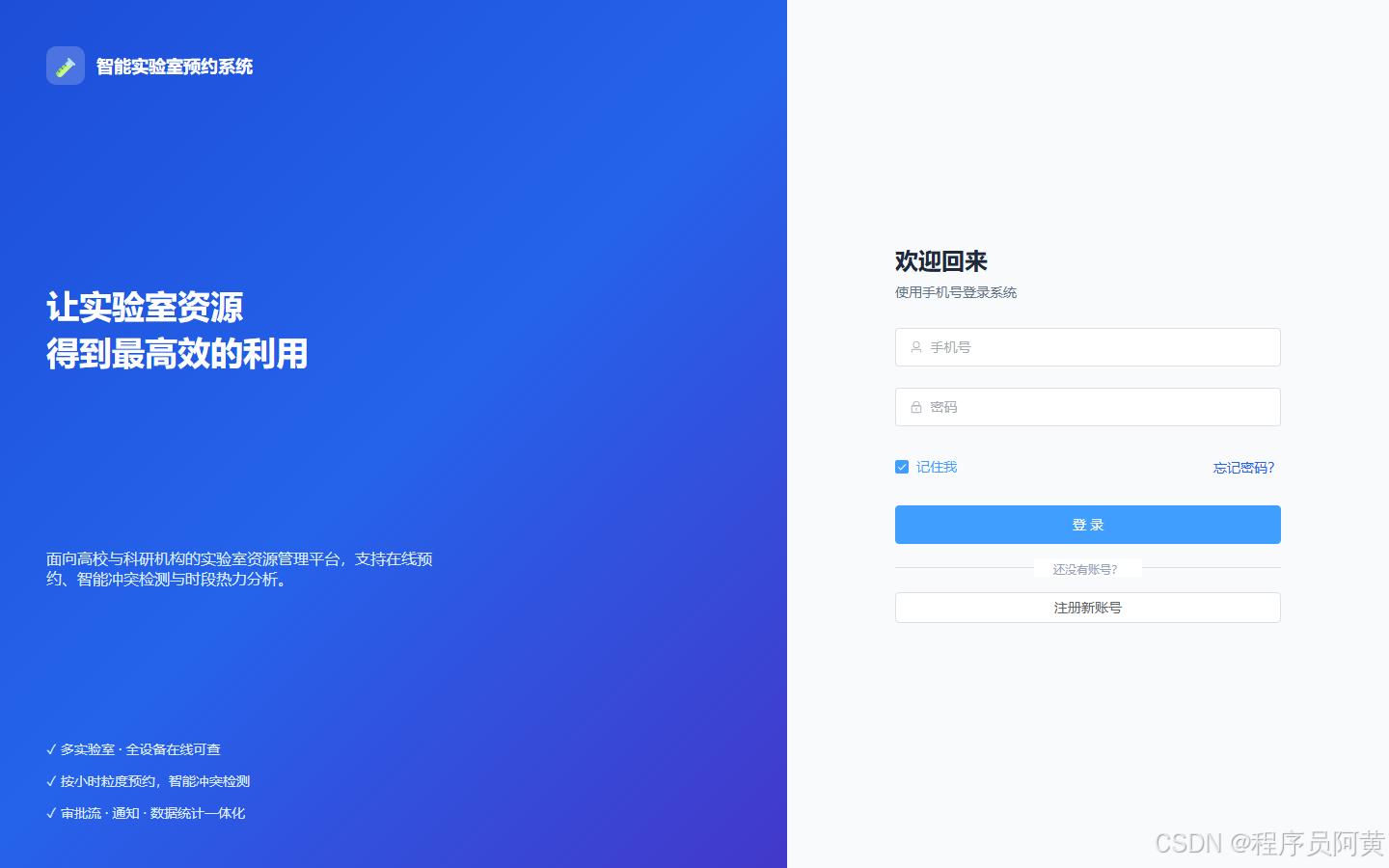

系统登录页如图 5-1 所示。学生使用手机号 + 密码登录，管理员使用独立账号；登录成功后按角色跳转对应首页。注册仅需姓名、院系与手机号，系统自动生成内部账号，页面所有用户展示均使用姓名，接口不返回敏感字段。

图 5-1 系统登录界面

5.2 实验室浏览与预约模块（学生端）

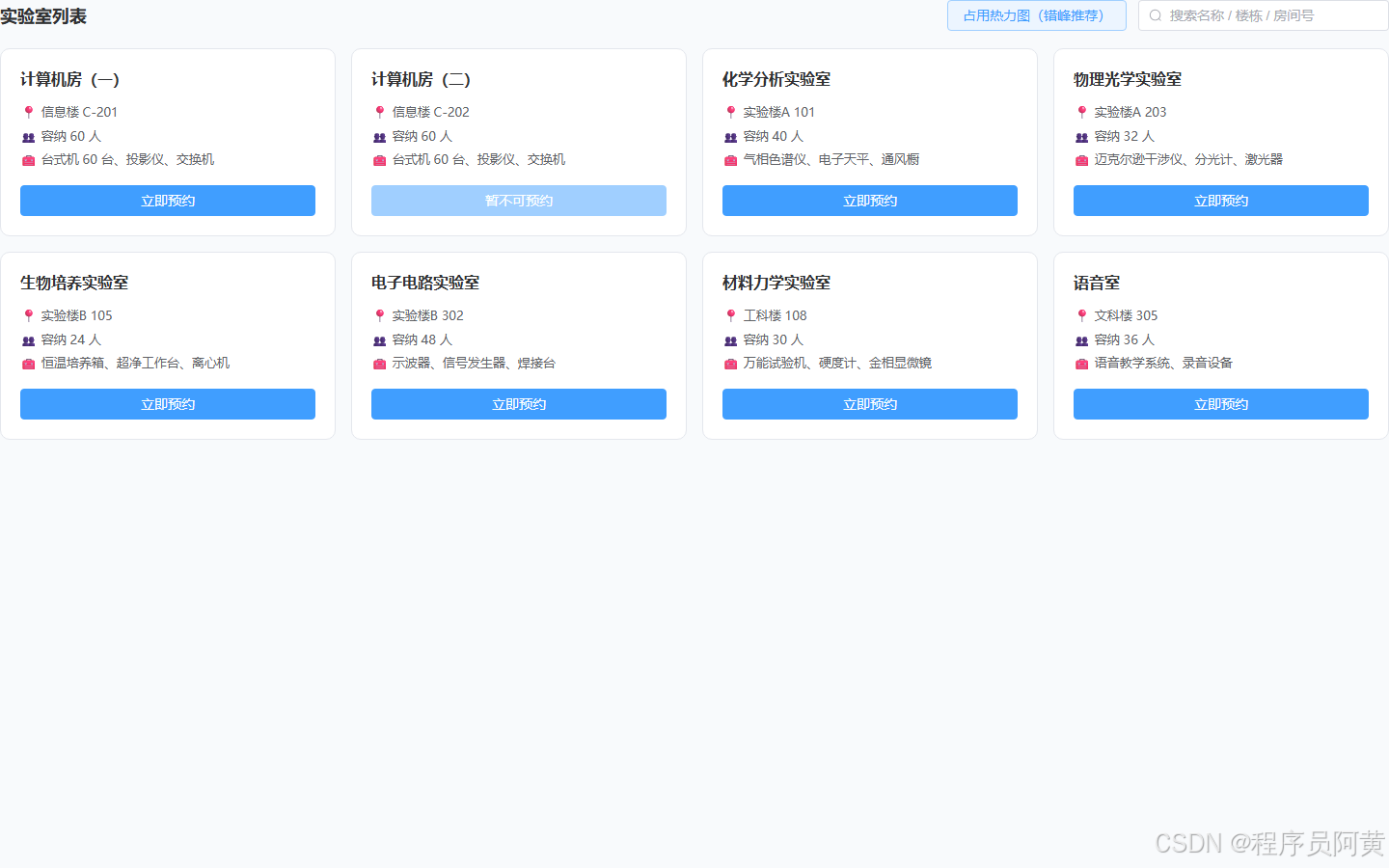

学生登录后进入首页，可跳转实验室列表。实验室列表以卡片形式展示各实验室的位置、容纳人数与设备清单，并标注开放状态（图 5-2）。

图 5-2 实验室列表界面

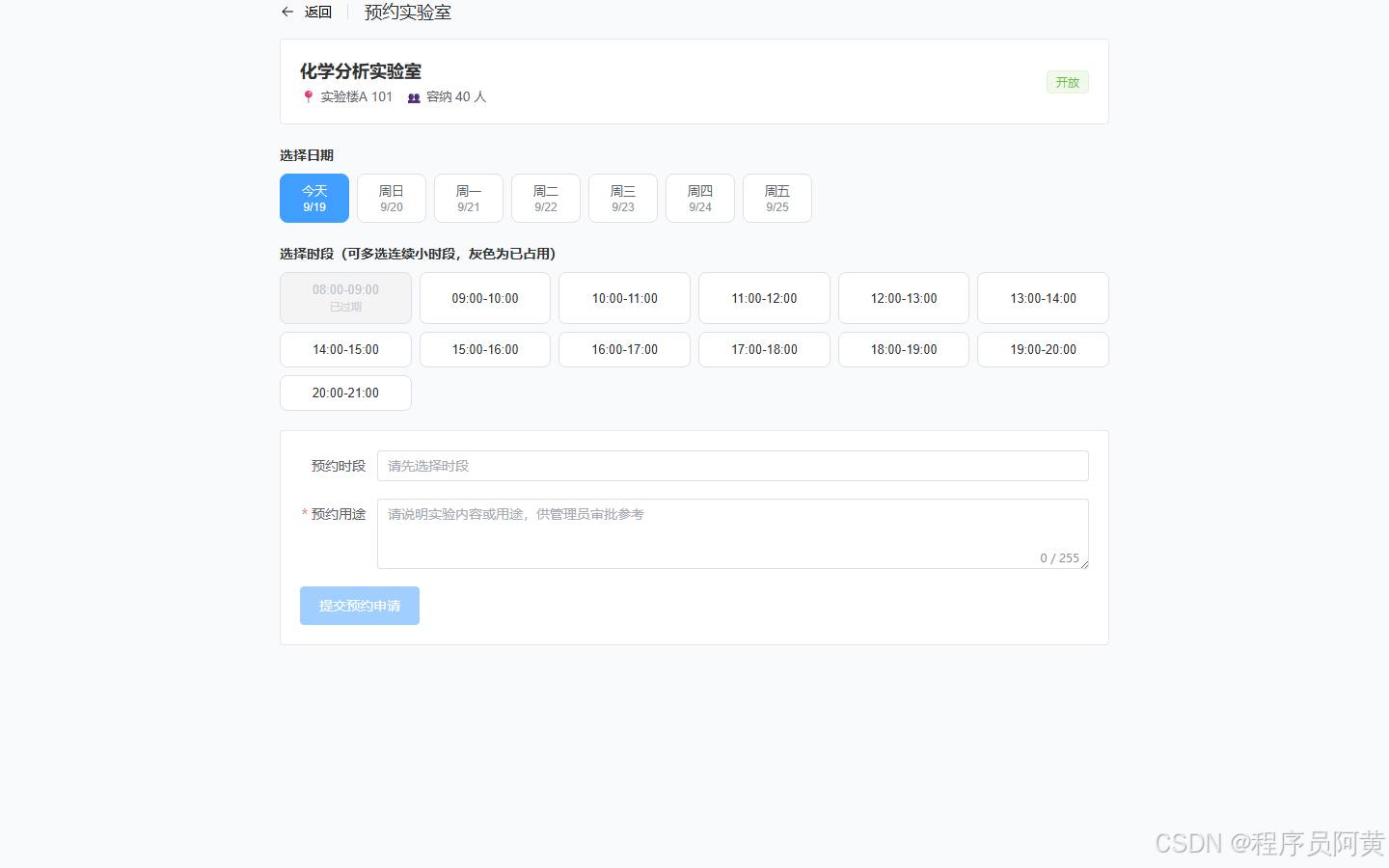

点击"立即预约"进入时段选择页（图 5-3）。页面提供未来 7 天日期选择，开放 08:00-21:00 共 13 个小时粒度时段；已被占用或已过去的时段自动置灰，学生可多选连续空闲时段并填写用途提交。

图 5-3 预约时段选择界面

提交时服务端依次校验：日期范围（今天起 14 天内）、时段非过去、时长 ≥ 30 分钟、实验室开放状态、冲突检测。与已有"待审批/已通过"订单部分重叠时返回 409，前端弹出冲突详情面板。

5.3 我的预约与签到模块（学生端）

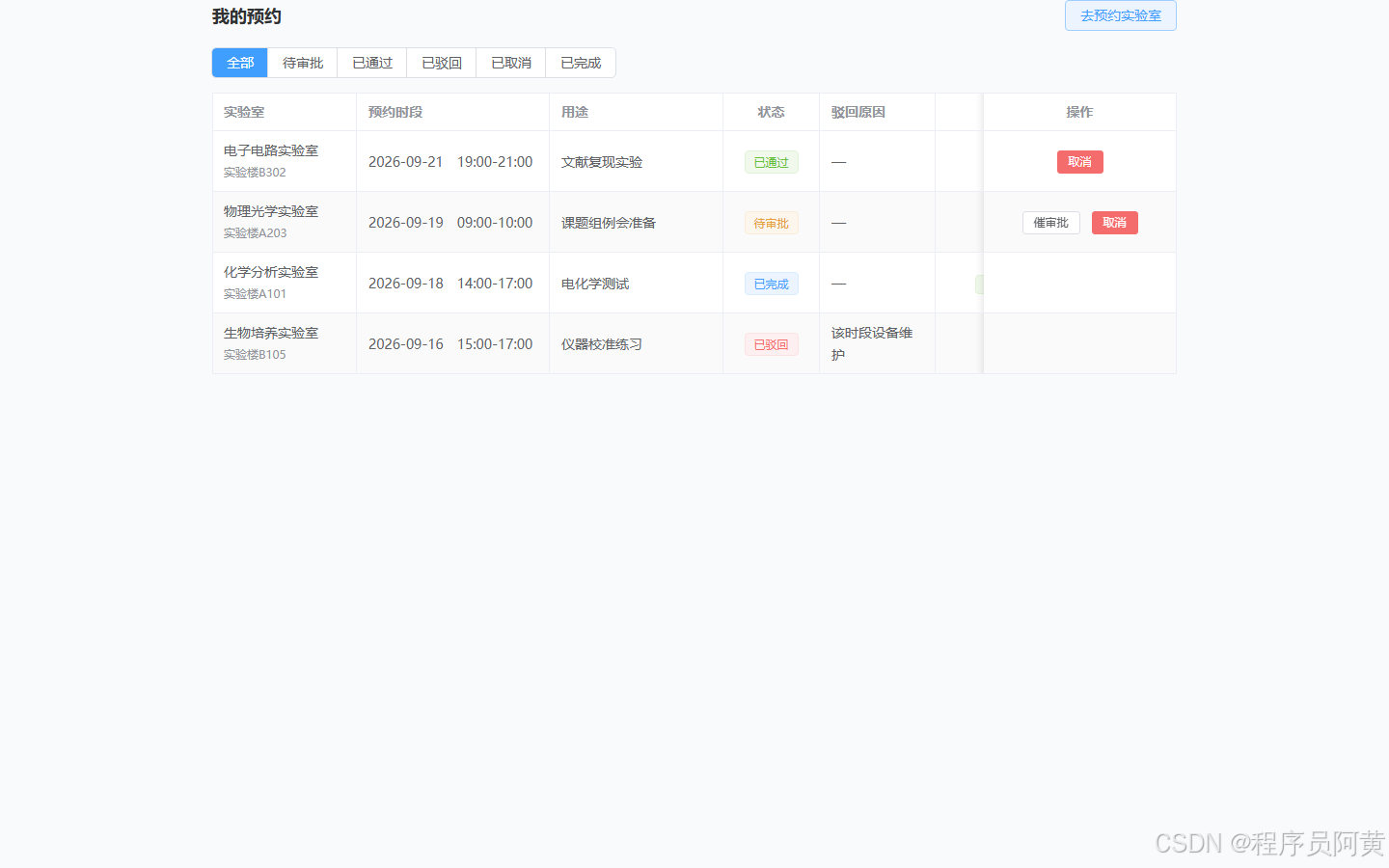

"我的预约"列表按状态分 tab 展示全部预约单（图 5-4），待审批与已通过且未过时的订单可取消；已通过订单在开始前 15 分钟至预约结束之间开放签到，防止代签与早签。

图 5-4 我的预约界面

5.4 占用热力图模块（双端共用）

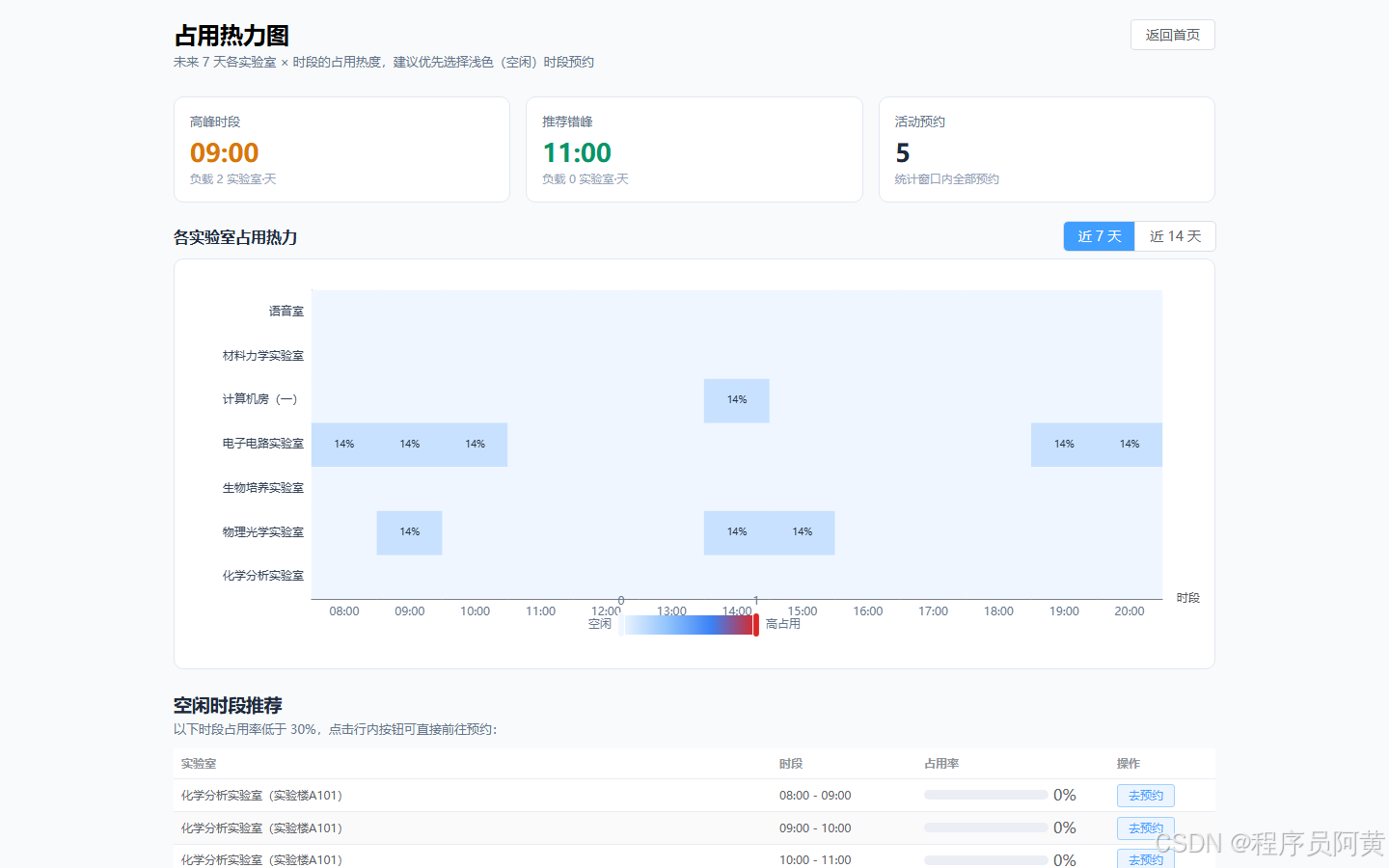

热力图聚合未来 N 天各实验室 × 整点时段的占用率，以颜色深浅渲染矩阵（图 5-5），并给出高峰时段、低谷时段与空闲时段推荐，引导学生错峰预约；管理端复用同一组件进行全局观察。

图 5-5 学生端占用热力图界面

5.5 站内通知模块

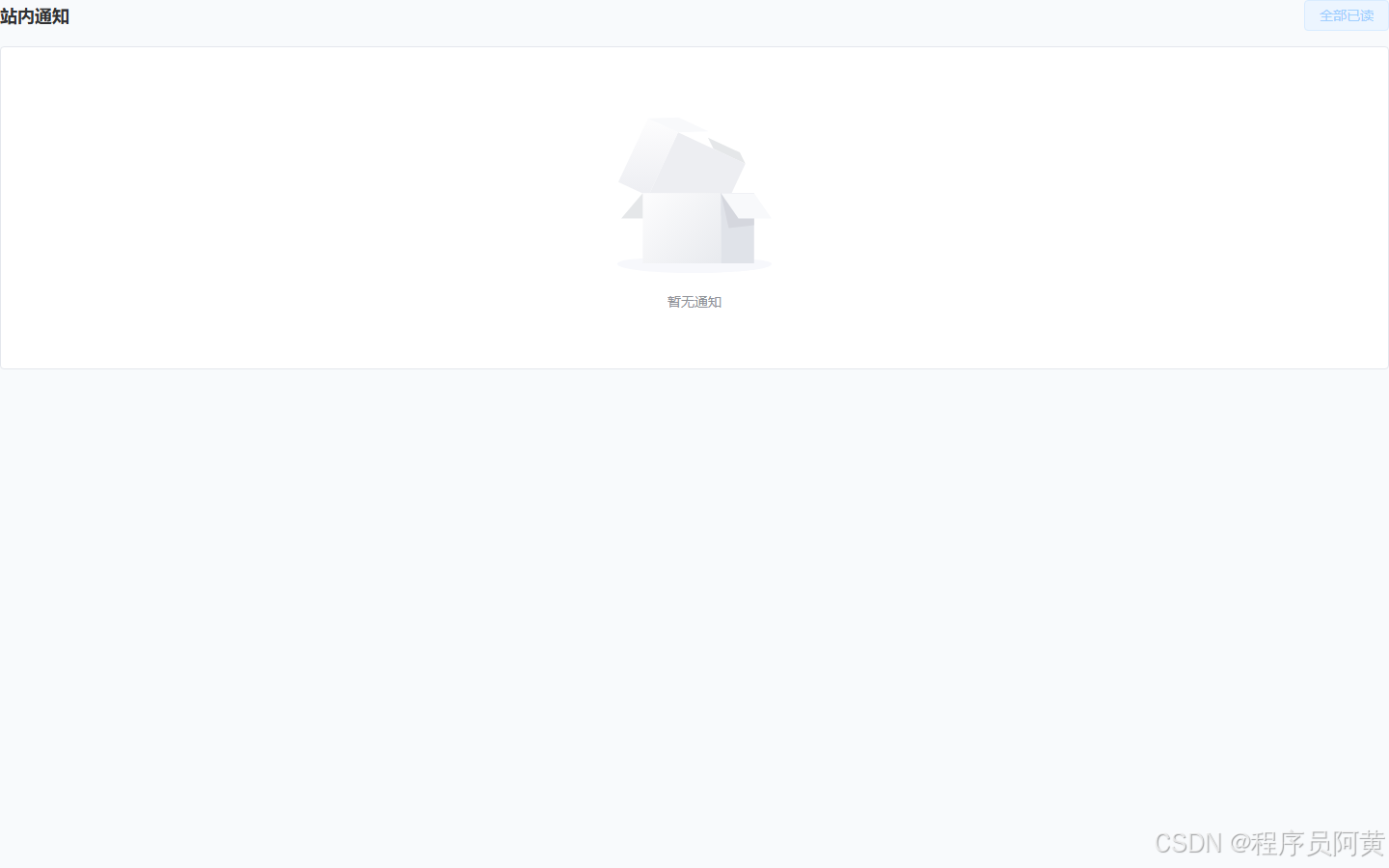

审批通过或驳回时，系统自动向申请人写入站内通知（驳回含原因），学生端右上角铃铛显示未读角标，通知页支持单条已读与全部已读（图 5-6）。

图 5-6 站内通知界面

5.6 实验室管理模块（管理端）

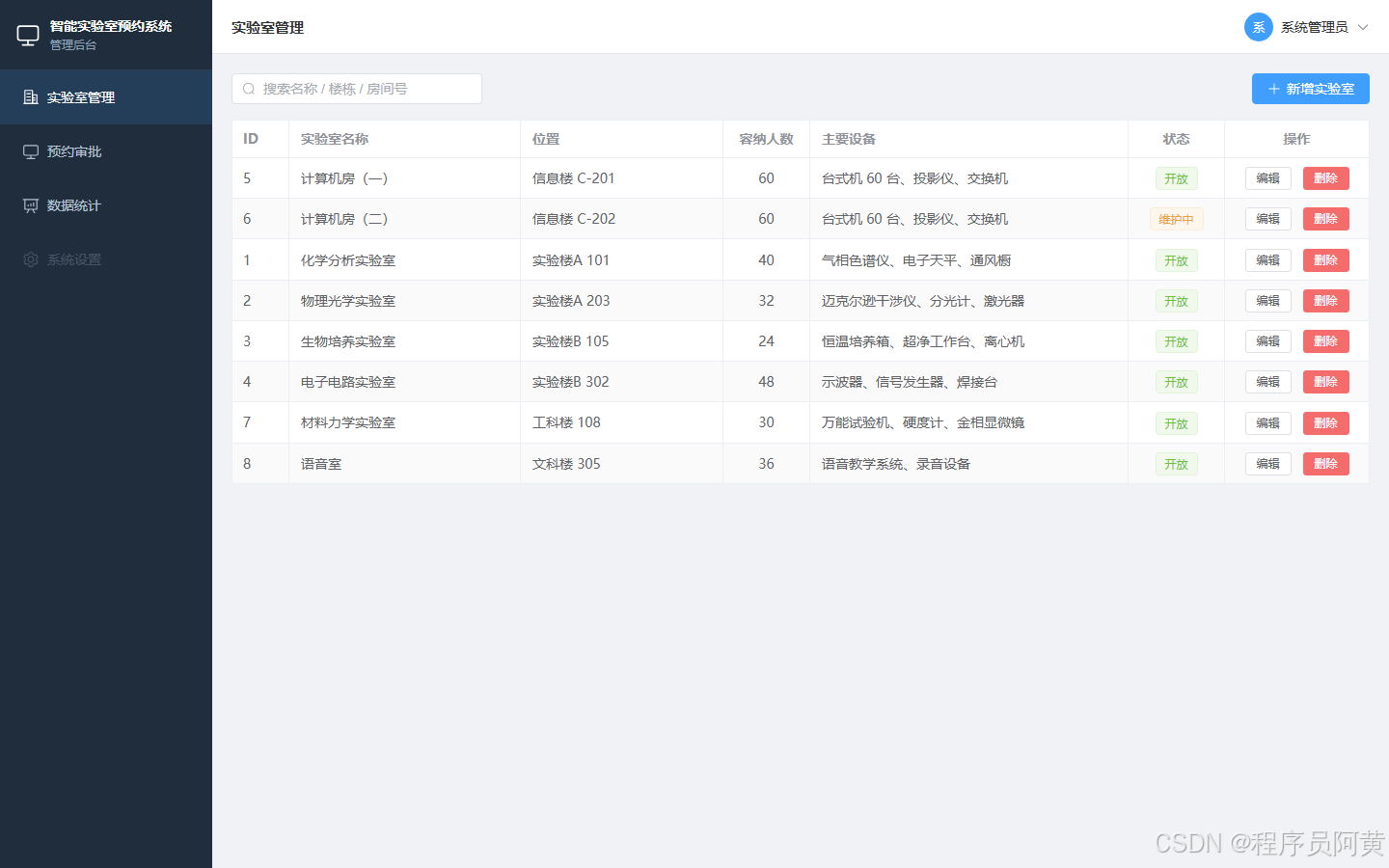

管理员在后台维护实验室信息，包括名称、楼宇、房间号、容纳人数、设备清单与开放状态；维护中或关闭的实验室自动从学生端预约入口隐藏（图 5-7）。

图 5-7 实验室管理界面

5.7 预约审批模块（管理端）

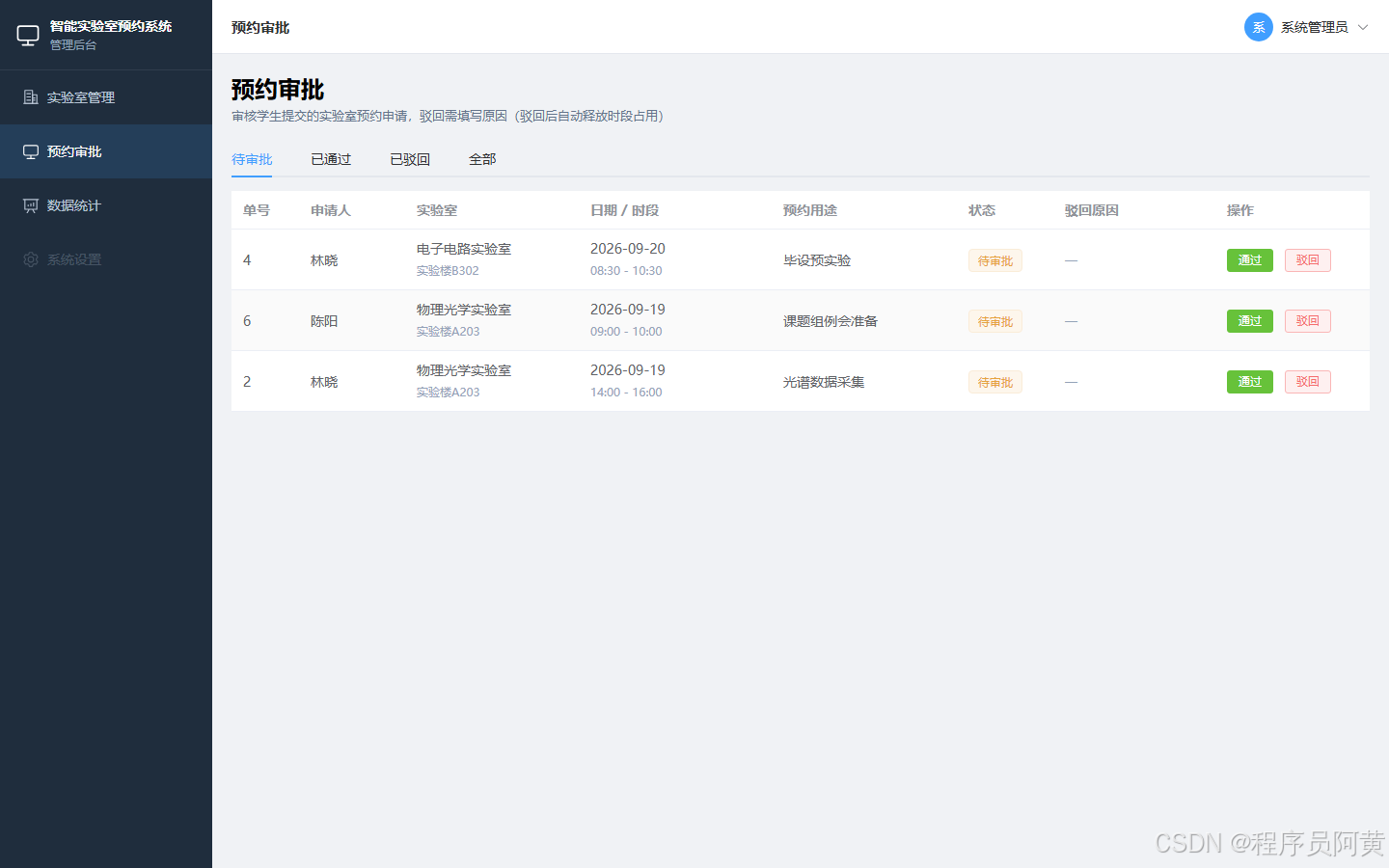

审批列表按待审批/已通过/已驳回/全部分 tab 展示，每条申请含申请人（姓名）、实验室、日期时段与用途（图 5-8）。通过即时生效；驳回必填原因，驳回后时段自动释放并通知申请人。

图 5-8 预约审批界面

5.8 数据统计模块（管理端）

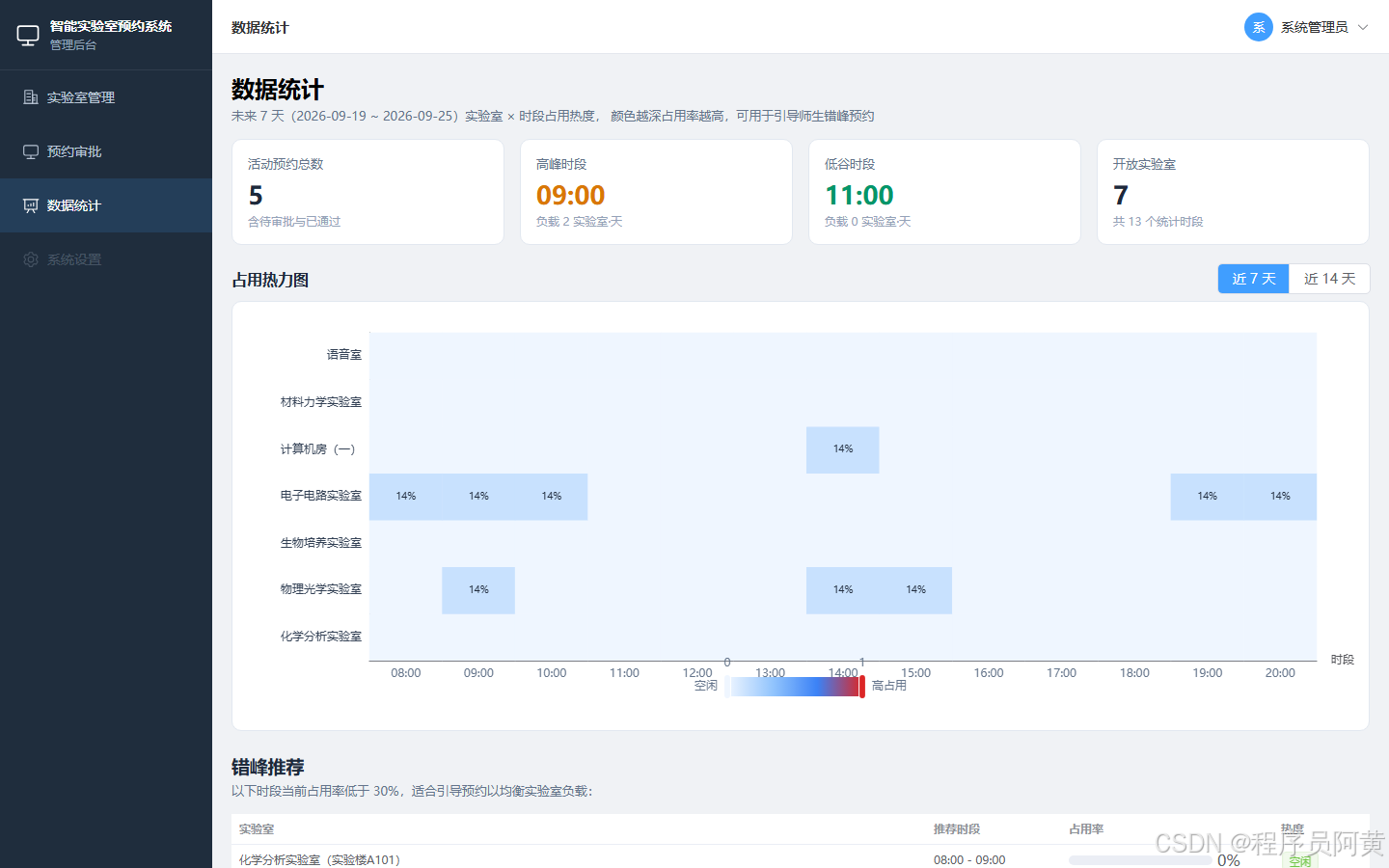

统计页提供活动预约总数、高峰时段、低谷时段、开放实验室数四个指标卡，以及占用热力图与错峰推荐（图 5-9），为实验室调度提供量化依据。

图 5-9 数据统计界面

6 系统测试

6.1 测试目的与方法

系统测试的目的是验证各功能模块的正确性、权限隔离的有效性与并发安全的可靠性。测试采用两种方法：

接口级单元测试 ：使用 DRF 的 APITestCase 对后端 28 个场景做自动化断言，随 manage.py test 一键执行；
功能测试：按角色（学生/管理员）在浏览器中走查全部业务流程。

6.2 测试环境

项目	配置
操作系统	Windows 11
后端	Python 3.13 + Django 6.1 + DRF + PyMySQL
数据库	MySQL 8.4（InnoDB，utf8mb4）
前端	Node.js 22 + Vue 3 + Element Plus
浏览器	Chrome 最新版

6.3 核心测试用例

编号	测试场景	预期结果	实测
T01	预约与已有单完全重叠	409 + 冲突详情	通过
T02	预约跨边界部分重叠	409	通过
T03	相邻时段预约（10:00 接 09:00-10:00）	201 创建成功	通过
T04	预约今天已过去的时段	400「该时段已过去」	通过
T05	单次预约 20 分钟	400（不足 30 分钟）	通过
T06	预约维护中的实验室	400	通过
T07	查看/取消他人预约单	404	通过
T08	学生访问审批接口	403	通过
T09	开始前 16 分钟签到	400（窗口未开）	通过
T10	开始前 14 分钟签到	200，记录签到时间	通过
T11	重复签到	400	通过
T12	审批驳回后同时段再约	201（时段已释放）	通过
T13	审批通过生成站内通知	通知落库、未读数 +1	通过
T14	已过时段的已通过单查询	状态流转为「已完成」	通过

其中 T03 验证半开区间语义，T01/T02 验证重叠判定，T07/T08 验证权限隔离，T09-T11 验证签到窗口，T14 验证已完成状态的查询时流转。

6.4 并发安全验证

在 MySQL 8.4 下对冲突检测路径做并发验证：两个请求同时提交同一实验室相同时段的预约，行锁使二者串行执行，实测仅一单返回 201、另一单返回 409，无重复成交。这印证了 4.4 节的设计：应用层二次校验的正确性以数据库行锁为前提。

6.5 测试结果

后端 28 个接口级单元测试全部通过（manage.py test，测试库由框架自动创建与销毁）；前端全部页面走查正常。系统满足设计目标。

结论

本文完成了基于 Django + Vue 3 的智能实验室预约系统的全流程开发。系统在功能层面覆盖了"预约 → 审批 → 签到 → 统计 → 通知"完整业务闭环；在技术层面给出了两个超出常规 CRUD 选题的设计：一是以"半开区间模型 + 事务内行锁"解决预约冲突的并发安全问题，二是以"占用热力图 + 错峰推荐"将预约数据转化为对学生的引导信息。28 个单元测试与并发实测验证了设计的正确性。
