【Linux】操作系统之进程介绍（二）

前言：上一篇介绍进程，这篇接着看看进程的状态、优先级与切换。

---

1.进程的状态

1.1运行、就绪与等待

我们平时说"这个程序正在运行"，一般是在说它已经启动，并且还没有结束。但从操作系统的角度看，一个还没有结束的进程，并不一定正在使用CPU。

比如程序需要从键盘读入一个数字，但我们还没有输入。这个时候即使一直把CPU交给它，它也没办法完成后面的计算，因为它缺的不是CPU，而是输入的数据。

所以先把下面两种"等待"区分开：

• 就绪：执行所需的条件已经具备，只是在等CPU。
• 阻塞：还在等某个事件或资源，例如输入数据、I/O完成，此时暂时不具备继续执行的条件。

真正得到CPU、正在执行指令，才是通常状态模型中的运行。就绪和运行之间可以相互转换；运行中的进程如果需要等待某个事件，就可能进入阻塞状态，事件满足后再回到就绪状态。

这里需要注意的是，被唤醒不等于马上执行。被唤醒只是重新具备了参与调度的条件，什么时候得到CPU，还需要操作系统安排，这点会在下面介绍调度队列时会有解释。

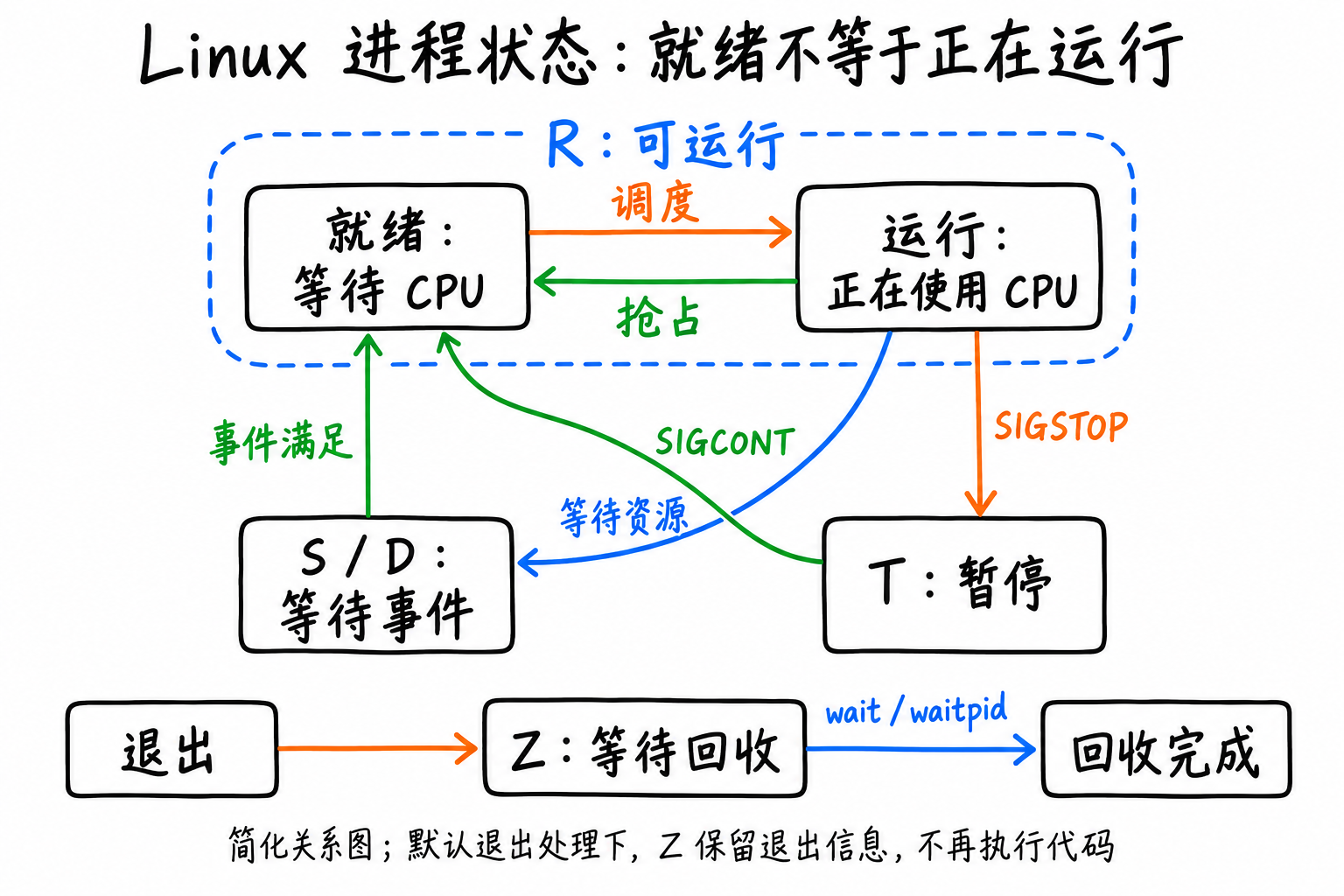

上面是帮助理解的简化关系图。如果落实到Linux中，我们经常会在ps的输出里看到这些状态字母，下面是我收集到的一些进程状态：

状态	含义	理解时需要注意的地方
R	running / runnable	正在运行，或者已经就绪、在运行队列中等待CPU
S	interruptible sleep	可中断睡眠，正在等待事件，可以被合适的信号唤醒
D	uninterruptible sleep	不可中断等待，常见于I/O相关等待
T	stopped	被停止信号暂停执行
t	tracing stop	在被调试器跟踪时停止
Z	zombie	已经退出，但退出信息还没有被回收
X	dead	死亡状态，通常不会在进程列表中观察到

Linux中的R把"就绪"和"正在运行"都包含进去了。 因此看到多个进程都是R

S也不只来自sleep。等待输入、等待某些事件时同样可能进入S；

D虽然经常被叫作"磁盘睡眠"，对于严格的不可中断等待，即使发送SIGKILL，也可能要等等待条件结束以后才能真正退出哦。

T的话则是暂停，不是执行完毕。例如可以在另一个终端，对自己已经确认可以操作的测试进程执行：

kill -STOP PID
kill -CONT PID

这里的PID为实际进程编号，两条命令分别执行、分别观察。前一条使进程暂停，后一条使它能够继续运行，不过不要对不认识的系统进程操作，不然容易翻车。

查看时仍然使用我们熟悉的命令：

ps axj
ps aux

如果看到S+、Z+，前面的S、Z才是基本状态。不同发行版之间可能会有所变化，所以还是要参考官方文档为主具体字母可以对照ps手册的状态说明。

1.2状态变化

上一篇我们提到过，操作系统管理进程的基本思路是"先描述，再组织"。

进程状态同样不是一个贴在程序外面的标签，而是由内核中的状态字段等信息来描述，再配合相关队列组织任务。

可以把运行队列理解成"已经具备执行条件的可运行任务集合"，其中既包括正在运行的任务，也包括就绪等待CPU的任务；

这样，状态变化就可以和数据结构联系起来：

1. 进程需要等待事件时，内核更新相关状态，使它暂时不再作为可运行任务参与调度，并建立相应的等待关系。
2. 事件发生以后，内核找到相关等待者，将满足条件的任务唤醒。
3. 任务重新具备运行条件，重新进入后续的调度过程。

内核并不只维护一条链表，也不是把整个PCB在内存中搬来搬去。很多时候，改变的是结构中的状态值以及不同链表、队列之间的连接关系。

Linux中常见的链表组织方式也很有意思：把链表连接成员嵌在被管理对象里面，用其中的前后指针把对象串起来。一个对象还可以有多个连接成员，分别参与不同用途的组织关系，并不是每条链表都重新复制一份完整对象。

1.3僵尸进程

假设父进程创建子进程，是为了让子进程完成一项任务。那么子进程结束以后，父进程是不是还需要知道：任务完成得怎么样，是正常退出，还是出现了问题？

因此，子进程在退出时要留下退出信息方便父进程知道任务是否完成，完成得怎么样

在默认退出处理方式下，子进程已经退出，而父进程还没有通过wait或waitpid等接口读取并回收相关信息，子进程就会处于Z状态，也就是僵尸进程。

先来看一个例子。将父进程的休眠时间设为30秒，子进程休眠5秒后退出，给我们留出观察的时间：

#include <stdio.h>
#include <stdlib.h>
#include <unistd.h>
#include <sys/types.h>

int main()
{
    pid_t id = fork();
    if (id < 0)
    {
        perror("fork");
        return 1;
    }
    else if (id > 0)
    {
        printf("parent[%ld] is sleeping...\n", (long)getpid());
        sleep(30);
    }
    else
    {
        printf("child[%ld] will exit after 5 seconds...\n", (long)getpid());
        sleep(5);
        exit(EXIT_SUCCESS);
    }

    return 0;
}

保存为Myprocess.c，在Linux下编译运行：

gcc Myprocess.c -o Myprocess
./Myprocess

然后在另一个终端查看：

ps axj | grep Myprocess

按这段程序的执行流程，最初父子进程都还活着。大约5秒后，子进程退出，而父进程还在休眠，也没有调用回收接口，于是出现Z状态。

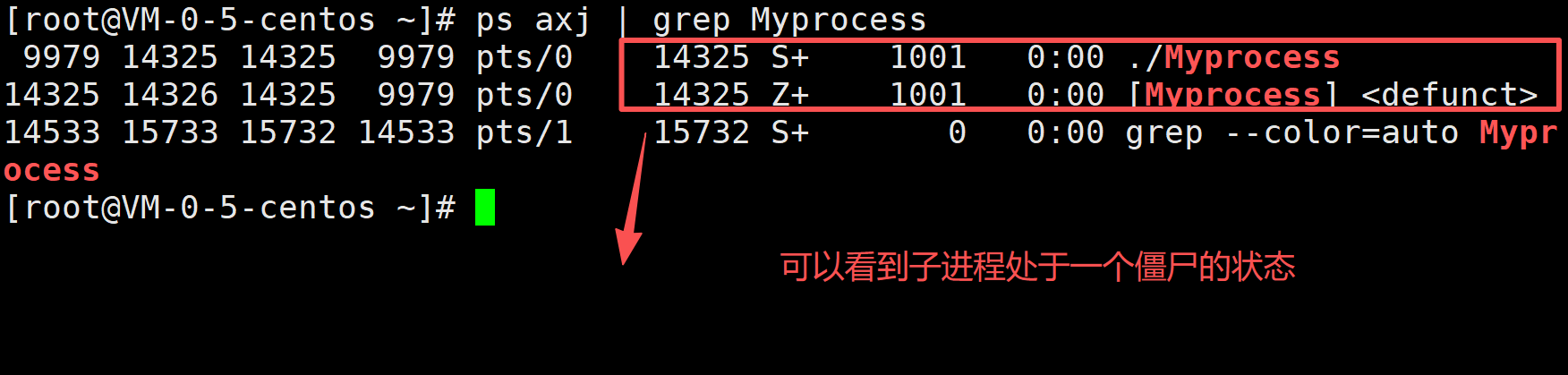

下面这次观察中，就能看到对应的现象：

那僵尸进程有什么影响呢？

一个僵尸进程不会继续消耗CPU执行代码，它原来的主要用户空间资源也已经释放。但用于保存退出信息的内核记录和进程表位置仍然需要保留。如果父进程不断创建子进程，又一直不回收，就可能积累大量这样的记录，最终影响新进程的创建。

同样，kill -9也不是清理僵尸进程的方法，因为它已经退出了，再发送结束信号并不能替父进程读取退出信息。应当由父进程或后续接管者完成回收。

1.4孤儿进程

刚才是子进程先退出。如果反过来，父进程已经结束，子进程还没有结束，这个子进程通常就称为孤儿进程。

先把它和僵尸区分开：

对比	僵尸进程	孤儿进程
重点	子进程退出信息尚未回收	原父进程先退出
子进程是否已经退出	已经退出	可以仍在正常执行或等待
是否是一个独立的状态字母	对应Z	不是一种额外的状态，仍可处于R、S等状态

所以孤儿进程不等于坏掉的进程，也不等于僵尸进程。它只是原来的父进程不在了，需要由其他进程接管后续的回收责任。

下面这个例子把顺序反过来，子进程休眠10秒，父进程休眠3秒后退出：

int main()
{
    pid_t id = fork();
    if (id < 0)
    {
        perror("fork");
        return 1;
    }
    else if (id == 0)
    {
        printf("I am child, pid: %d\n", getpid());
        sleep(10);
    }
    else
    {
        printf("I am parent, pid: %d\n", getpid());
        sleep(3);
        exit(0);
    }

    return 0;
}

正常执行时，大约3秒以后父进程结束，而子进程还有一段时间才结束。这个时间段内继续用ps axj查看子进程，可以观察它的PPID是否已经变成了接管者的编号。睡眠时间用于留出观察窗口，不是精确的同步保证。

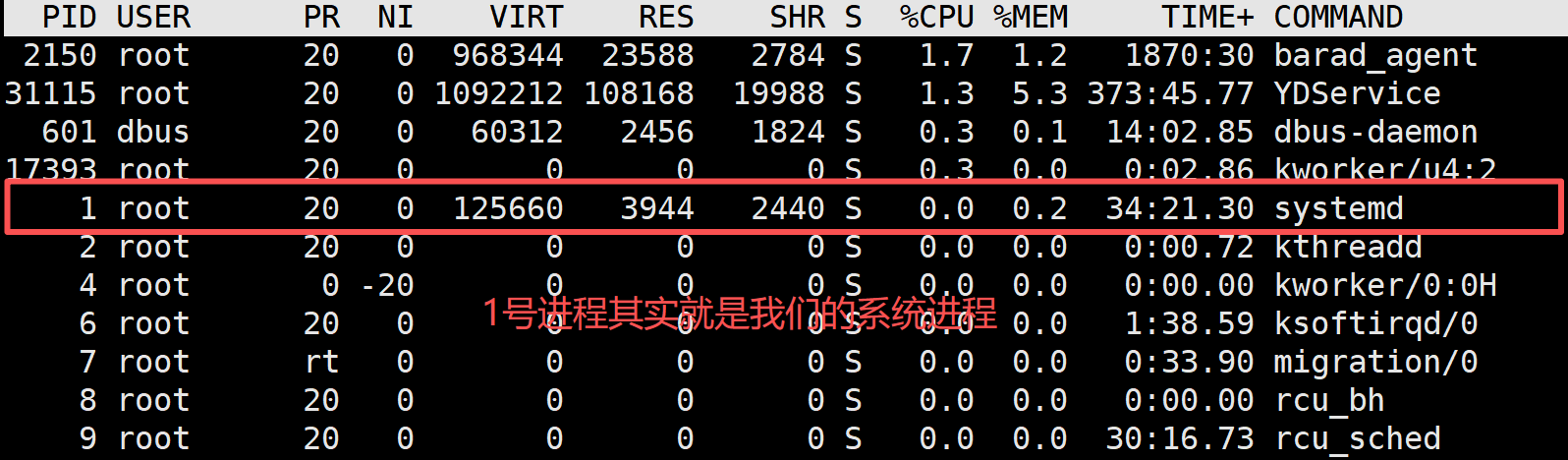

在很多系统上，接管者是1号进程。例如我这台系统，PID为1的进程是systemd：

2.进程的优先级

2.1PRI和NI

系统里可以同时存在很多进程，但能够同时执行任务的CPU资源肯定是有限的。当多个任务都已经就绪时，操作系统就需要决定怎样分配CPU。

优先级就是影响这种分配的因素之一。优先级更高，CUPh会优先为这个进程分配资源

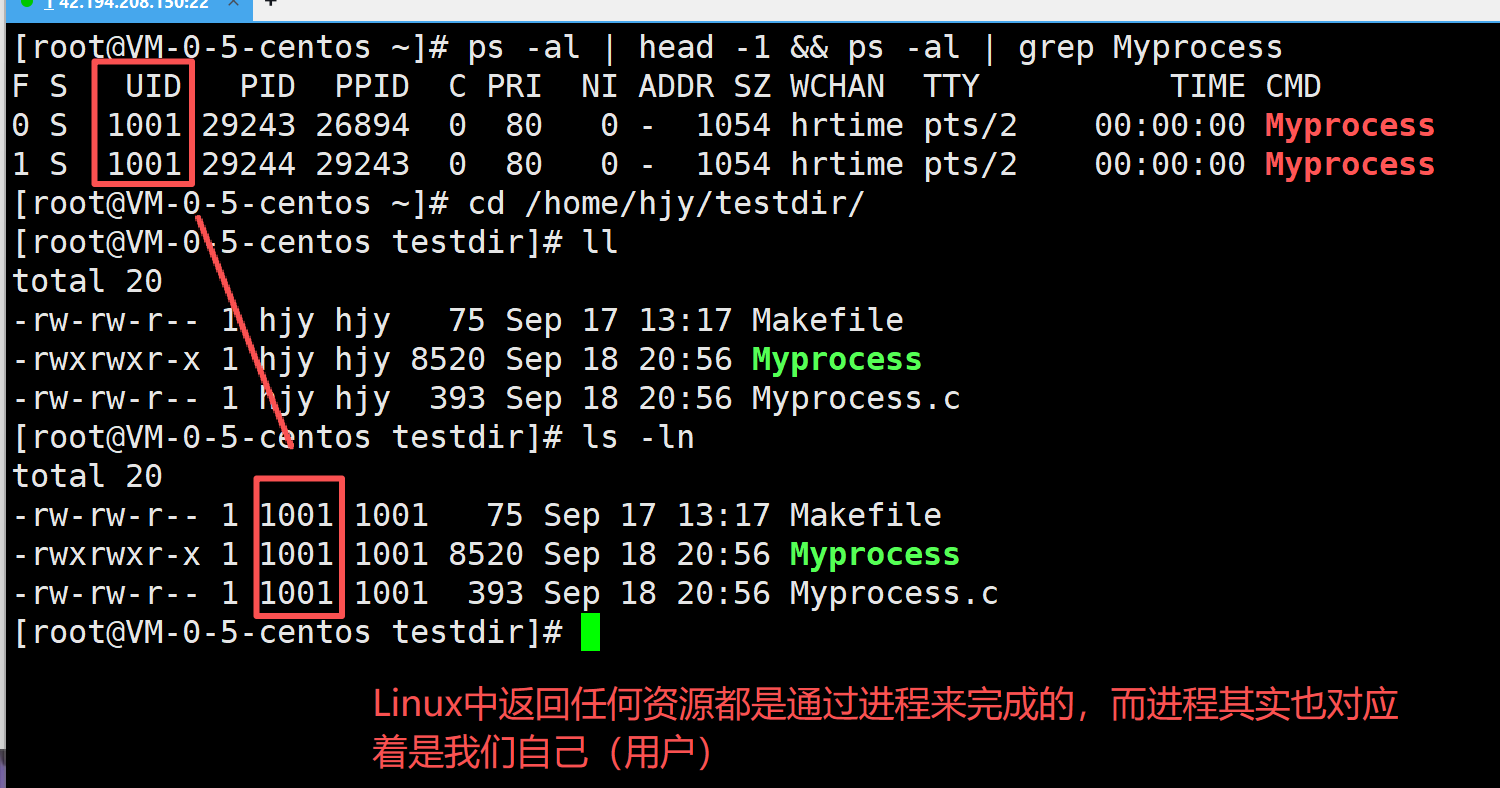

我们可以通过长格式查看相关信息：

ps -l

如果需要扩大显示范围，也可以使用ps -al。在输出中先认识这几列：

字段	含义
UID	进程对应的用户身份编号
PID	进程编号
PPID	父进程编号
PRI	当前显示格式下的优先级数值
NI	nice值，用来影响普通任务的调度待遇

用户名是便于人阅读的表示，内核中的身份判断需要使用对应的编号。

再来看PRI和NI。对于这里讨论的普通任务，nice值的范围是**-20到19，一共40个取值**：

• nice值越小，通常越有利于竞争CPU。
• nice值越大，通常越愿意把CPU让给其他竞争者。
• 常见的一般初始nice值是0

是否更快拿到CPU，还和其他任务、调度策略以及资源限制等有关。

2.2查看和调整nice

最直观的方式是使用top：

1. 输入top，找到需要操作的测试进程。
2. 按r，输入它的PID。
3. 输入准备设置的nice值，随后观察NI。
4. 看完按q退出。

普通用户通常可以把自己进程的nice值调大。

另外两个相关命令是：

• nice：以调整后的nice启动程序。
• renice：调整已经存在的进程。

但这个东西一般还是不要动，至少对于我这样的小白是这样

3.并发、并行与进程切换

3.1多个进程推进

前面提到进程要竞争CPU，这就是进程的竞争性 。不过它们又有各自的运行数据和管理信息，普通私有数据的修改不会随意影响另一个进程，这体现了进程的独立性。

接下来再区分两个经常一起出现的词：

• 并发：多个任务在一段时间内都得到推进。
• 并行：多个任务在同一时刻真正同时执行。

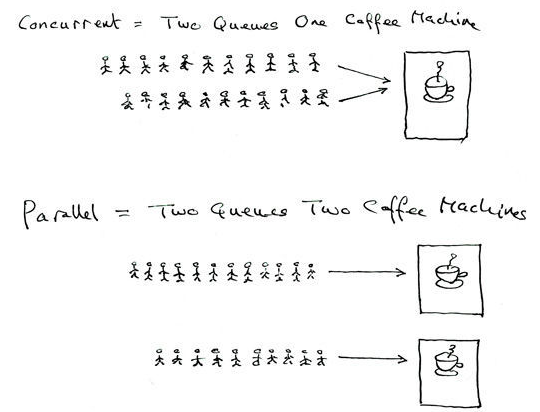

下面这个咖啡机的例子就比较直观：

上面两队人共用一台咖啡机，如果两队交替得到服务，一段时间里两队都在向前推进，但同一时刻只有一台机器在处理一份工作，可以类比单个CPU上的并发。

下面两队分别使用两台咖啡机，两份工作就可以在同一时刻进行，可以类比多个CPU执行资源上的并行。

3.2进程切换

如果只有一个CPU执行资源，却要让多个进程轮流运行，就会遇到一个问题：进程A的计算做到一半，换成进程B以后，再回到A时怎么知道应该接着算哪里？

比如A刚完成一部分计算，寄存器里还保存着中间结果。如果直接让B把这些寄存器覆盖掉，再回来时A就无法沿着原来的执行过程继续了。

因此，切换之前必须保存A恢复执行所需的信息，切换到B时再恢复B对应的信息。这些用于恢复执行的现场，就叫作上下文。

其中会涉及指令执行位置、栈指针以及需要保存的寄存器等信息。

可以按三个动作来理解：

1. 保存A的现场：记住A执行到哪里，以及恢复它所需的状态。
2. 选择下一个任务：调度器决定接下来由谁使用CPU。
3. 恢复B的现场：让CPU按照B之前的执行位置和状态继续工作。

CPU中的寄存器在某一时刻保存的是当前任务的执行状态，而内存中可以保存多个任务各自的上下文。所以我们看到的是"程序轮流执行"，并不是"所有进程共用同一份执行进度"。

时间片可以理解成某些调度策略允许任务在一轮中使用的CPU时间额度。用完以后，调度器可能换另一个任务运行；但是CUP的执行速度太快了，时间片一般也会很短，我们平常用电脑时几乎感受不会到进程切换

4.Linux的O(1)调度队列

4.1运行队列与优先级数组

前面知道了进程状态和优先级，现在还有一个问题：已经就绪的进程很多，操作系统怎样快速找到下一个合适的任务？

这里通过早期Linux 2.6的O(1)调度器来理解一种具体的实现方式，后期肯定会变化的但我这里只是为了学习目的。

这个设计中，每个CPU有自己的运行队列runqueue。如果系统有多个CPU，就不能只看一条队列，还需要考虑不同CPU之间的负载分配。

运行队列里有两套优先级数组，分别承担两种角色：

• active：活动数组，组织当前可以参与这一轮调度的任务。
• expired ：过期数组，通常组织已经用完这一轮时间额度、暂时等待后续轮次的任务。每套数组内部不是一条大链表，是按优先级分组的多条链表。早期实现里有140个内部优先级位置，下标从0到139，数值越小表示内部优先级越高。

其中0到99用于实时任务的内部优先级，100到139用于普通任务。

同一个优先级下的任务放在同一条链表里。调度时先确定哪个优先级非空，再从对应链表取任务，而不是每次都遍历系统里所有进程做一次全面比较。

4.2bitmap快速找到任务

先来看优先级数组的结构：

struct prio_array {
    unsigned int nr_active;
    DECLARE_BITMAP(bitmap, MAX_PRIO+1); /* include 1 bit for delimiter */
    struct list_head queue[MAX_PRIO];
};

这是内核中的结构片段。

queue是链表头数组。MAX_PRIO为140时，就对应140个优先级位置；每个位置连接这个优先级下的任务。

那么bitmap有什么用呢？

假设140条队列里只有第120条和第139条有任务。我们当然可以从下标0开始一条一条看，但实际上只需要知道哪些位置非空：

• 对应位为1，表示这个优先级的队列有任务。
• 对应位为0，表示这个优先级的队列为空。

插入任务使一个空队列变成非空时，要设置相应的位；最后一个任务离开队列时，也要清除对应的位。链表和位图要配合维护。

这样就可以极大的降低查找的成本

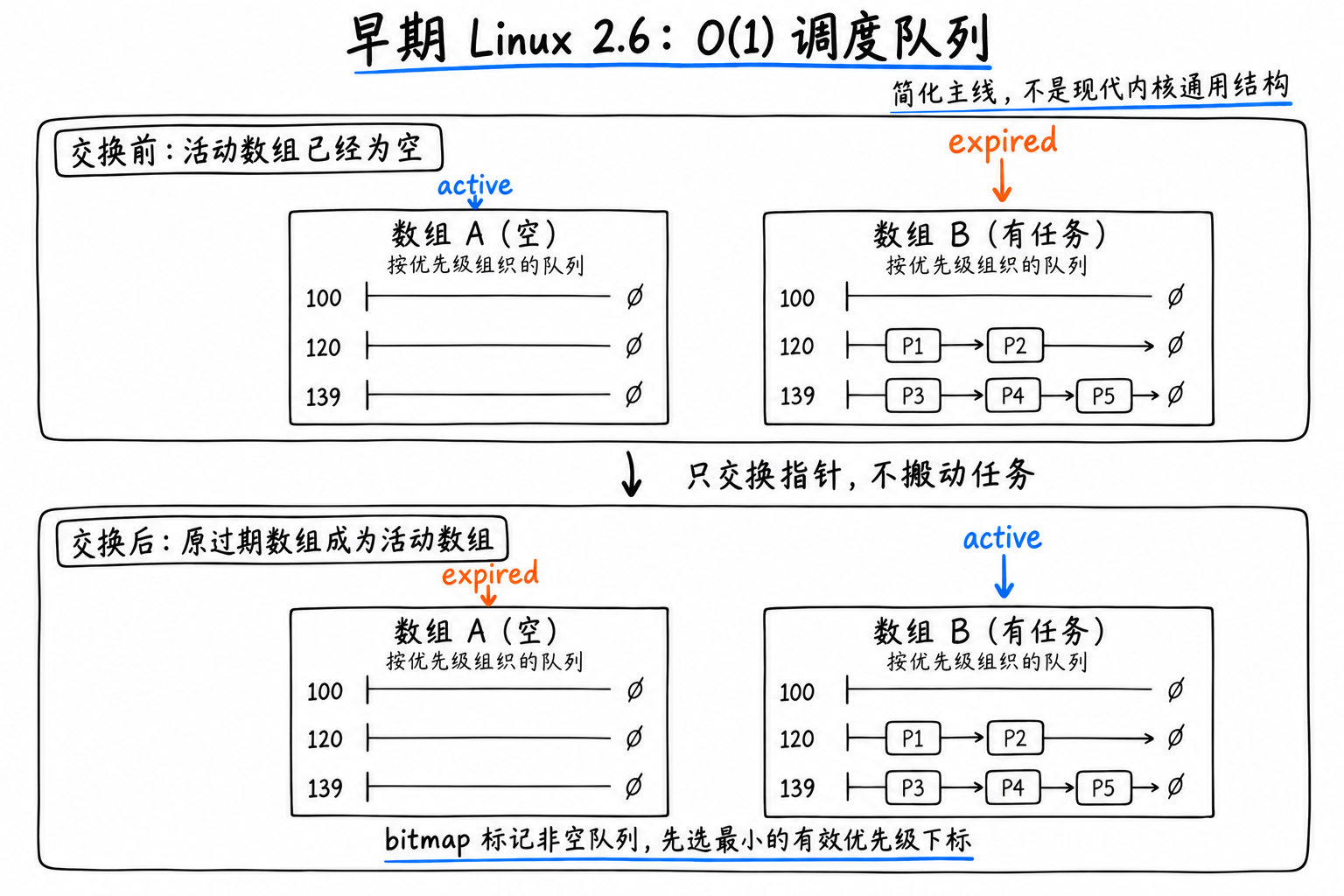

4.3 活动数组与过期数组

如果总从active中取任务，那么这些任务用完自己的时间额度以后怎么办？

先沿着普通任务的简化主线来看：

1. 从active里选出合适的任务运行。
2. 该任务时间片耗尽时，重新计算相关优先级并补充下一轮时间片，然后通常放到expired中，等待后续轮次。
3. 当active已经没有任务时，交换active和expired两个指针，让原来的过期数组成为新的活动数组。

这里尤其要注意：是交换指针，不是把两套数组中所有任务逐个复制一遍。

这也解释了为什么保存两个指针很方便。active这个名字描述的是当前角色，并不是永远只能指向数组A；expired同理。

当然真实环境下实现会更加复制还会考虑交互性和饥饿问题。例如某些交互任务在时间片耗尽后可能重新进入active，同时又要防止expired中的任务长期得不到机会；实时任务也有自己的规则。因此上图表达的是理解结构的主线，不是全部分支。相应结构与处理可以在早期Linux 2.6的调度源码中对照查看。

这样再回过头来看，"先描述，再组织"就更具体了：状态说明任务现在能不能参与执行，优先级影响资源分配，队列把任务组织起来，而上下文切换让选中的任务能够沿着自己的执行进度继续运行。

---

完
